На какой высоте вешать вытяжку над электроплитой и газовой плитой

От чего зависит расположение вытяжки

Любая из конструкций располагается строго над кухонной плитой. Вопрос только в том, где печь стоит, и что над ней находится. Например, островная вытяжка прикрепляется к потолку, так как ее обычно устанавливают над кухонными плитами, находящимися в центре большого помещения (это в основном актуально для заведений общепита).

В остальных случаях, когда плита стоит у стены и над ней находится вытяжное отверстие, устанавливается любая другая вытяжка. Тут основной упор делается на дизайн. Есть люди, которым нравится ретро в виде массивных купольных конструкций. Их еще называют каминные. Кто-то прячет устройство в навесной шкаф. Кому-то по душе ультрасовременные наклонные модели, в которых нет ничего лишнего, и на вид они строги и лаконичны, как и их работа.

Полагаться при установке вытяжки следует на следующие критерии:

• объем помещения;
• планировка;
• вид плиты;
• мощность оборудования;
• рост хозяйки.

Какие параметры учитывать при установке?

Основной фактор при монтаже системы – это высота вытяжки над газовой плитой. Прежде чем повесить оборудование, нужно определиться с расстоянием, на котором оно будет установлено. В большинстве случаев высота установки вытяжки указывается компанией-производителем в инструкции по эксплуатации. Однако если эта рекомендация отсутствует, то определить расстояние можно только учитывая определенные условия.

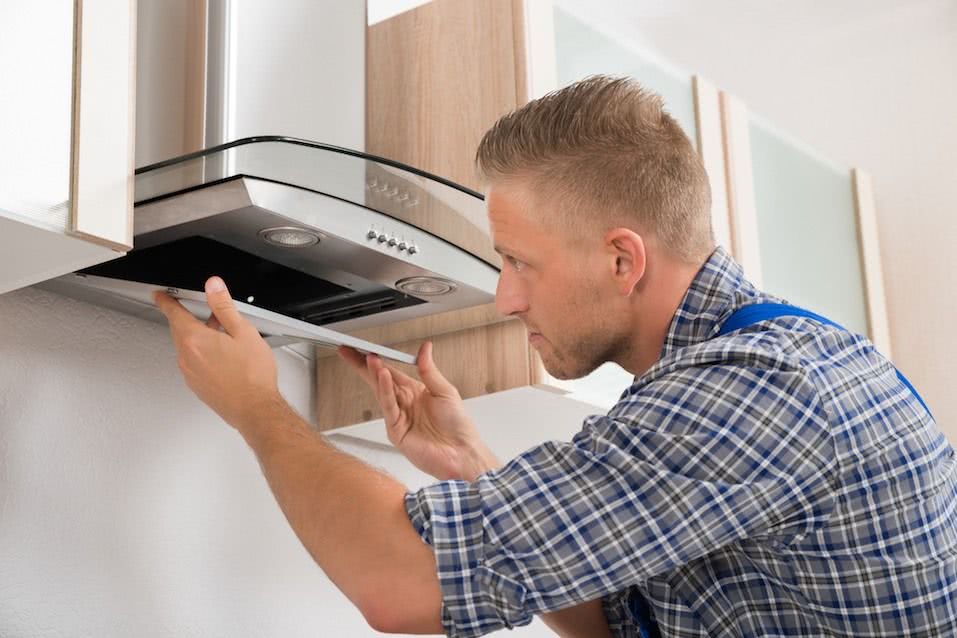

Установку вытяжки лучше доверить профессионалам

Первое из них – это безопасность. Она обуславливает минимально допустимую дистанцию между открытым огнем и нижней пластиковой панелью вытяжки, при котором оборудование не воспламенится. Минимальным показателем при этом станет высота в 60–70 см.

Третий фактор – это способность системы втянуть загрязненный воздух из самых труднодоступных мест на плите.

Исходя из всех этих условий, можно сделать вывод, что оптимальной считается расстояние в 70 см. Этот результат может меняться в зависимости от роста и габаритов человека, который проводит у плиты больше всего времени.

На каком расстоянии должна устанавливаться вытяжка

Санитарная норма и технический паспорт на оборудование определяют расстояние от газовой плиты до вытяжки – минимум 65 см. Это норматив завода-изготовителя. Максимальное расстояние от газовой плиты до шкафа со встроенной вентиляцией – 85 см, при этом оно носит рекомендательный характер. Его можно увеличить, поставив более мощное оборудование, и тем самым обеспечить полную очистку воздуха.

Рекомендуемые дистанции

Минимальное расстояние от вытяжки до плиты с электрическими горелками, без открытого пламени, меньше на 5 см. Способ фильтрации: рециркуляция или с выводом в вентиляцию, на установленные нормы нижней горизонтали это не влияет.

Встроенные горизонтальные модели устанавливаются на расстоянии, какое предусмотрено для настенных и подвесных моделей, а именно: от электроплит – минимум 60 см, от газовых – 65 см.

Схема расположения воздушного фильтра по нормам

Необходимо учесть

Чтобы правильно рассчитать расстояние от варочной панели до воздухозаборника, необходимо учесть:

• мощность;
• тип оборудования;
• расположение воздухозаборной плоскости – наклонное или горизонтальное;
• вид печки;
• рост хозяйки.

На каком расстоянии вешать над плитой воздушный фильтр для кухни, зависит от мощности вытяжки. При установке маломощных моделей циркуляционного типа выдерживают минимально допустимую дистанцию. Они подходят для кухни до 10 м2.

Основные нормы и правила

Каминные вытяжки можно подвесить выше, чем рекомендуют нормы. Такие модели отличаются большой площадью забора воздуха, высокой производительностью и мощностью. Они имеют 4 вентилятора, которые прогоняют воздушный поток через фильтры и выводят его в вытяжной канал. При этом очистка кухни любого размера и совмещенной с ней столовой осуществляется качественно. Не только над печкой, но и со всего помещения воздух с копотью, жиром и паром выводится в вытяжную систему.

Установки рециркуляционного типа фильтруют воздушные массы и возвращают их в очищенном виде обратно в кухню. Они подходят для небольших помещений, в которых трудно обеспечить приток воздуха извне. На самом деле, на фильтрах остаются только механические примеси и вода. Углекислый газ возвращается обратно. Уровень кислорода в воздухе остается низким.

Перед выбором модели воздушного фильтра следует учесть размеры кухни. Также необходимо правильно определить его местоположение

При этом важно, на каком расстоянии от плиты устанавливается оборудование для вентиляции. Мощность устройства определяется объемом воздуха в комнате, где оно установлено

Варианты и нормативы

Расположение нижней горизонтали устройства подбирается минимальное для имеющейся варочной панели.

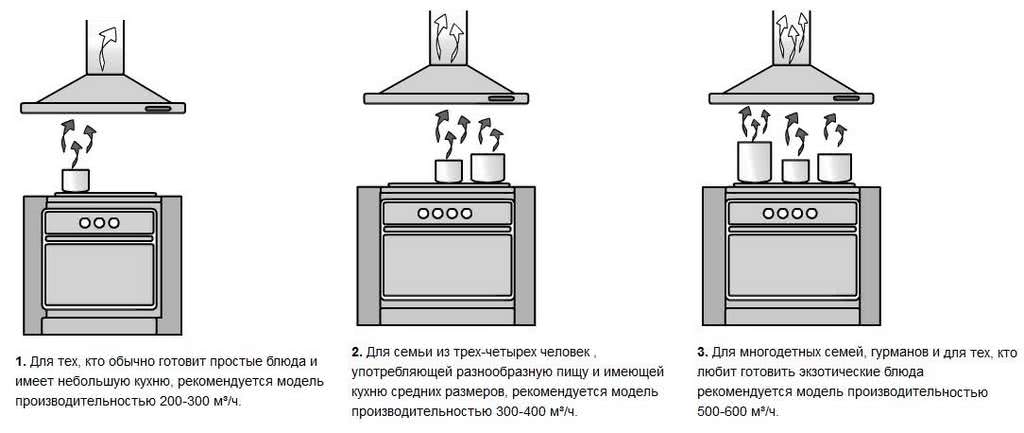

Объем большого помещения требует мощного оборудования. Устройство вентиляции на кухне вешается на максимальном удалении от поверхности печки, рекомендованном в техническом паспорте данной модели.

Нормативные размеры

Для удобства пользования оборудованием установка вытяжки на кухне производится с учетом роста хозяйки. Передний край панели не должен касаться головы, когда человек наклоняется над готовящейся на плите едой. Не стоит и очень высоко вешать вытяжку над плитой, достаточно на уровне поднятой полусогнутой руки. Во время приготовления пищи можно легко, не отвлекаясь, переключать режимы вентиляции.

Специалисты по эргономике рекомендуют располагать вытяжку с учетом роста того, кто больше всех стоит возле плиты. Они рассчитали наиболее удобный размер фильтрующего устройства от пола нижней панели на расстоянии: рост человека минус 35 см. Не следует нарушать нормы, установленные ГОСТом, они основаны на безопасной работе оборудования.

Смотрите ниже полезное видео на данную тему.

Как правильно подобрать место для вытяжки

Основное требование к месту установки вытяжных устройств – размещение строго вертикально над поверхностью плиты.

При выборе и подготовке места для вентиляционной установки необходимо обратить внимание на следующие факторы

• Удаленность от вентиляционного канала.
• Мощность вентилятора устройства.
• Возможность подключения электропитания.

Если вы планируете устанавливать устройство вытяжного типа, то от места установки до вентиляционного канала здания должна быть возможность устройства воздуховода.

Путь воздуховода следует выбирать кратчайший с минимальным количеством поворотов. При несоблюдении данного требования эффективность работы устройства значительно снизится.

Если расположение варочной панели сильно удалено от вентиляционных стояков, то, возможно, стоит задуматься о выборе устройства циркуляционного типа.

Мощность вентилятора обуславливает максимальное расстояние от поверхности плиты, при котором устройство будет эффективно справляться со своими функциями

Немаловажный вопрос – наличие рядом с местом установки электричества. Наиболее правильным вариантом – является размещение отдельной розетки для вытяжки выше места её установки.

Коротко о стандартах и правилах: для тех, кто не хочет читать много подробностей

Для начала приведем вкратце основные правила и стандарты — если кому-то нужно быстро узнать, на какой высоте устанавливается устройство, или если не вдаваться в подробности.

Стандарты расстояния подвески таковы:

По необходимости (если у пользователя высокий рост) высоту можно слегка увеличить. На сколько допустимо увеличение — пишется в инструкции к каждому изделию. Обычно этот диапазон составляет 5-10 сантиметров.

Высота установки вытяжки над электроплитой и индукционной плитой

Монтируя вытяжку над электрической или индукционной плитой, высоту можно несколько уменьшить, так как эти плиты более безопасны в эксплуатации, нежели газовые. Кроме того, откорректировать расстояние можно учитывая специфику конструкции самого устройства. Так, островные вытяжки монтируют к потолку; угловые – в угол;, купольные, каминные – на стене; встроенная – в подвесной шкафчик; плоская – задней панелью к стене. Высота установки наклонной вытяжки отличается от других. Ее можно устанавливать над электрической и индукционной плитой на высоте 35-45 см.

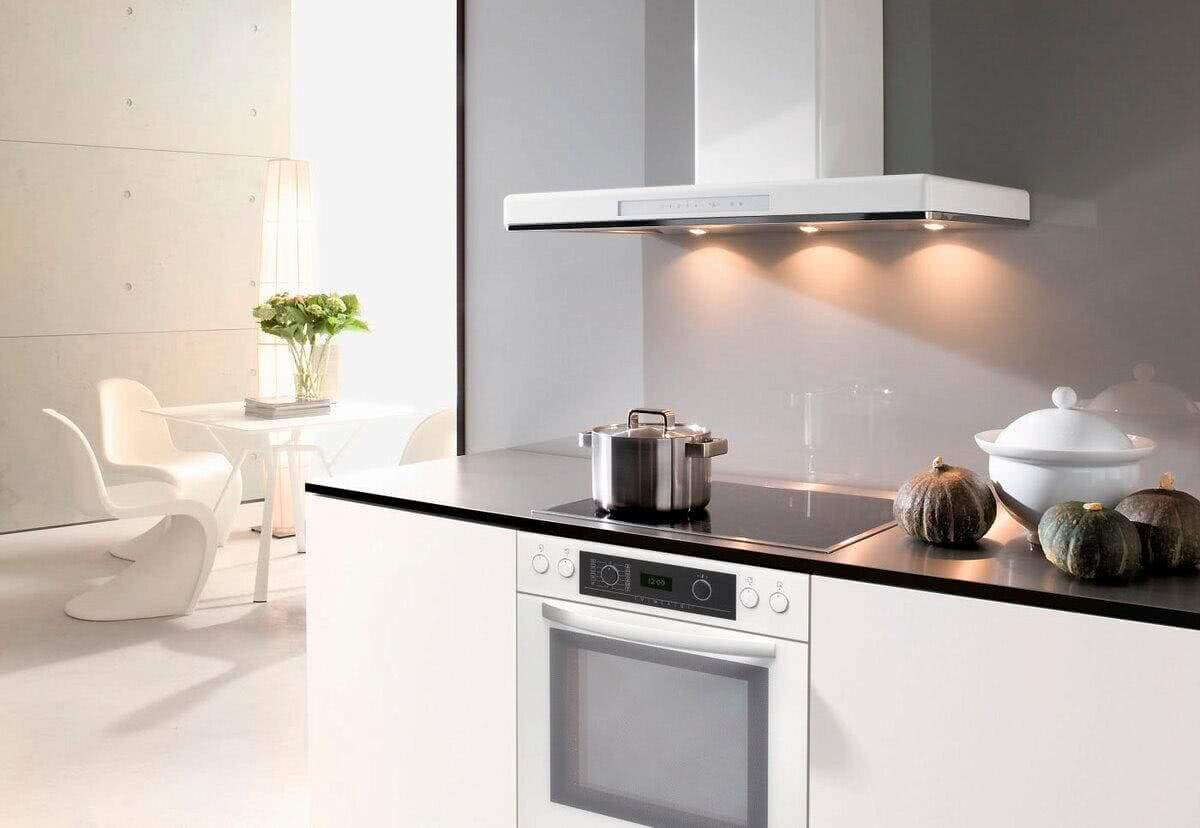

Вытяжка над электроплитой

В кухнях с небольшими размерами, специалисты и дизайнеры рекомендуют устанавливать встроенные или плоские модели. Кроме удобства, плоские агрегаты, относят к бюджетным моделям. Выбрав устройство с требуемой мощностью, вы избавляетесь от кухонных запахов во всей квартире.

Конфигурация вытяжек

В настоящее время отечественными и зарубежными производителями выпускается несколько конфигураций кухонных вытяжек, которые имеют характерные конструкционные особенности:

• Часто применяются встраиваемые модели, устанавливаемые в предметы кухонного гарнитура. Такой вид очень удобен в эксплуатации и доступен по стоимости, но обладает двумя весьма ощутимыми недостатками – шум в процессе работы и недостаточные показатели мощности.
• Модели купольного типа относятся к категории отдельно устанавливаемого кухонного вытяжного оборудования и чаще всего отличаются очень привлекательным внешним видом, напоминающим купол. Однако достаточно объёмные габариты делают такие вытяжки наиболее востребованными для установки только в больших по площади кухонных пространствах.

Вытяжки также отличаются способом удаления загрязненных воздушных масс и вариантом очистки. Наиболее эффективными и наименее затратными являются модели, выводящие загрязнения воздуха в общую вентиляционную шахту.

Менее удобным и более затратным считается оборудование, имеющее функцию рециркуляции, при которой посредством фильтров очистка воздуха выполняется непосредственно внутри самой кухонной вытяжки.

Также важно помнить, что вытяжки различаются типом размещения. Традиционное вытяжное оборудование может быть установлено горизонтально над варочной поверхностью, что способствует максимально эффективному всасыванию. Модели, монтируемые над плитой под определенным углом, оснащаются очень мощными двигателями, благодаря которым также показывают достаточно высокую эффективность

Модели, монтируемые над плитой под определенным углом, оснащаются очень мощными двигателями, благодаря которым также показывают достаточно высокую эффективность.

Прежде чем решить, как установить вытяжку на кухне, нужно изучить все возможные варианты. Об этом пойдет речь в статье.

Схему установки вытяжки на кухне вы можете посмотреть в этом материале.

Нужно учитывать, что установка вытяжной вентиляции в условиях кухни практически всегда становится основной причиной нарушения штатной вентиляции жилого помещения. Именно по этой причине к вопросу выбора такого оборудования и его монтажу нужно подойти очень внимательно, а при необходимости прибегнуть к помощи специалистов.

Требования к воздуховодам

Для аппаратов рециркуляционного вида, фильтрующих поступающий грязный воздух, монтаж каналов не требуется. Воздух после фильтрации возвращается в помещение. Вентиляционные каналы предусматриваются для устройств вытяжного типа. На качество очистки воздуха в таких аппаратах напрямую влияет система вентиляции.

Ответственный подход к проектированию вентиляционных труб и системы электропитания — важный аспект безупречной работы вытяжки на кухне. Неверные расчеты на стадии проекта чреваты следующими проблемами:

• перепады давления в воздуховодах;
• перегрузка электромотора;
• неудовлетворительная пропускная способность каналов;
• большой приток воздушных масс с улицы.

При проектировании и прокладке воздуховодов желательно избегать излишества изгибов и переходов, чтобы вытяжкой не создавалось дополнительное давление для доставки отработанного воздуха за пределы кухни. Перебор с такими конструктивными элементами создает дополнительную нагрузку на мотор, провоцирует появление лишнего шума.

Еще один аспект качественного монтажа — герметичность труб. Ошибки в герметизации каналов приводят к падению давления и перегрузкам мотора. Чтобы уменьшить нагрузку на силовой агрегат, нужны воздуховоды с максимально короткой длиной магистрали от вытяжки на улицу. Для монтажа по возможности выбираются трубы одного сечения, чтобы давление в них сохранялось постоянным. Труба подбирается по диаметру, строго соответствующему разъему вытяжки.

Пластиковые трубы для вытяжки

Хорошим долговечным материалом для каналов считается экологичный высокопрочный пластик или оцинкованная сталь. К тому же, цена на трубы из этих материалов приемлемая.

Все перечисленные требования по высоте установки и монтажу воздуховодов важны для безопасной эксплуатации кухонной вытяжки. Ответственный подход к выбору высоты установки гарантирует надежность работы устройства: на полную силу и с минимальными затратами. Иначе вытяжка не справится с поставленной задачей и быстро выйдет из строя.

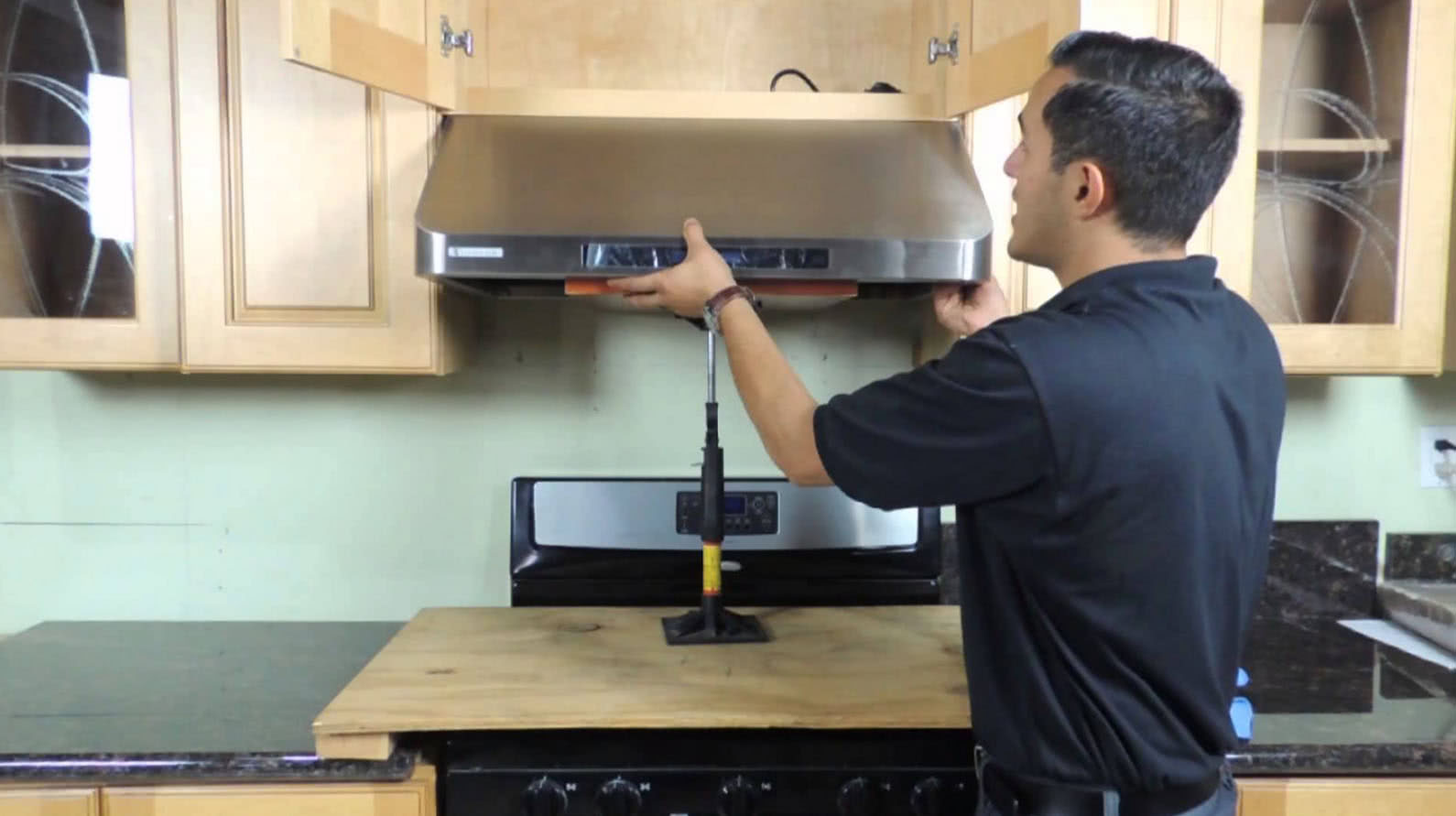

Установка вытяжки

Подготовка

Прежде, чем приступать к монтажу выберите правильное место для оборудования — газовая плита + вытяжка. На фото электроплита — рекомендации актуальны и для газовых объектов.

Пред тем, как установить вытяжку над газовой плитой, нужно предварительно подготовить помещение.

• Отметить на плане кухни расположение всех коммуникаций, а также установленных приборов, если монтаж производится в уже эксплуатируемом помещении.
• Энергозависимость вытяжки предполагает наличие розетки (но не над плитой!) с подключенными 220 В. Модель с автоматическим выключателем предпочтительнее: она всегда вовремя отключится при возникновении короткого замыкания или пожара. Если кухня не оборудована розеткой с заземлением, правила установки вытяжки над газовой плитой предписывают предусмотреть в ЭЩ отдельное УЗО (16 А). Производить подключение к сети линии из трех проводов «ноль», фаза, «земля» в желтой изоляции с проведенной вдоль полосой зеленого цвета.
• Замеряется величина между вытяжным устройством (нижняя кромка) и поверхностью плиты (конфорки).
• Проверяется комплектность упаковки на наличие необходимых крепежей, крючков, дюбелей, пр.
• Размечается место крепления конструкции.

• компонуется воздуховод. Он может быть с квадратным или круглым сечением. Стандартный вариант – размер 130х130 мм Лучше выбрать пластиковую конструкцию с гладкими внутренними поверхностями. Ее диаметр должен быть одинаковым по всей длине, соответствовать сечению вентиляционного отверстия и, желательно, иметь обратный клапан.
• Перфоратором просверливаются отверстия под фиксаторы вытяжки.
• Вкручиваются шурупы.
• Пользуясь уровнем, проверяется горизонтальность монтажа.
• Навешивается вытяжка (без короба).
• Соединяется с вытяжной трубой, соединенной с каналом.
• Вытяжка подключается к электроточке. При отсутствующем или коротком шнуре проводится автономная линия от щитка или же отводится от ближайшей по отношению к вытяжке розетки. Выполнение скруток, заизолированных изоляционной лентой в местах добавления недостающей части шнура, категорически запрещается.
• Проводится пробный пуск технического устройства во всех режимах.
• При нормальной работе на заключительном этапе закрепляется короб.

Варианты установки вытяжной техники

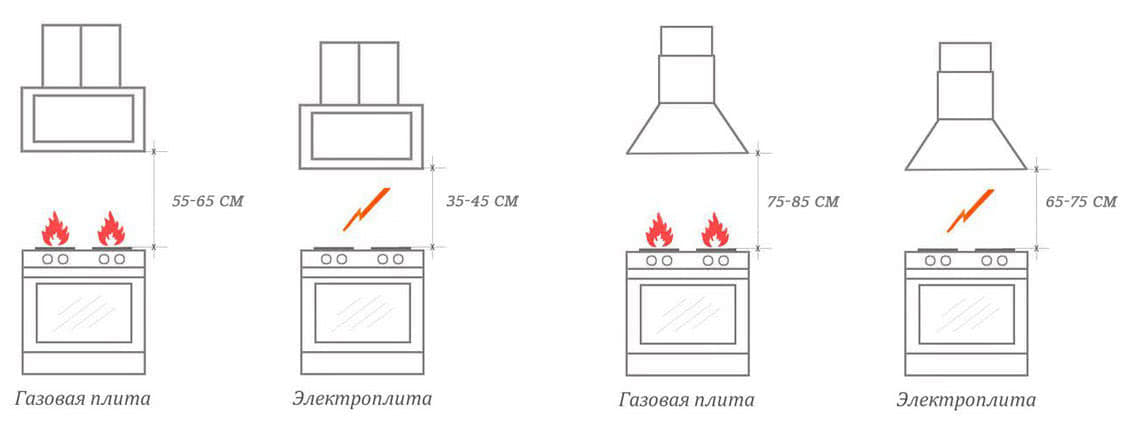

Сравнительная иллюстрация: газовая плита и электрическая

По монтажному исполнению вытяжные устройства бывают:

• встроенного типа – вся установка маскируется в подвесном шкафу;
• каминного и купольного вида – конструкции фиксируются на стене;
• островная модель – компонуется на потолочине;
• угловая вытяжка – ставится в углу;
• плоская модель – предполагает две плоскости фиксации: сзади – к стене, сверху – в подвесной шкаф.

В любой из моделей предусмотрен определенный вид фильтрующих элементов, поглощающих резкие запахи, жировые и другие выделения.

В качестве фильтров используются

• Жироуловители – устанавливаются только на кухнях с вентиляционной шахтой.
• Угольные фильтры – являются элементами современных очистных систем с рециркуляционным режимом работы.

Даже при соблюдении правил установки вытяжной системы и эксплуатации эффективность работы будет заниженной, если вовремя не проводить профилактику: прочищать поверхности, менять фильтры. Таким образом, создать необходимые для безопасного и комфортного нахождения на кухне условия совсем несложно. Для этого используются разные методы. Но именно принудительная система с местной вытяжкой над плитой считается самым оптимальным и распространенным вариантом.

У меня вторрй этаж.Дом 1975ГОДА.я снла газовую колонку 13 лет назад и пользуюсь эл.бойлером..над газовоэлектрической плитой находится вытяжка с трубой соединён. с обычной вентиляцией..это всё проверялось неоднократно..Вент канал для колонок у меня закрыт я им не пользуюсь..каждый год два раза проверяли.Вент каналы забиты были,но их два года назад чистили…Теперь пртшла очередная группа и сказала,что им каждые три месяца нужно будет проверять дым каналы(котор.под колонку)у меня он вообще закрыт вмтроенной кухне…и я должна вообщ е разобрать фасад кухни,хотя у них вмё есть в докуметах дома .И что в кухне не должно вообще быть вытяжки чтобы вмё было открыто.

Как проверить вентиляцию в квартире самостоятельно. Проверка вентиляции в квартире.

Не знаете, как подключить вытяжку на кухне к вентиляции

Важно

Как работает естественная вентиляция в многоквартирном доме. Как организовать правильный.

Стандарты и нормативы

На данный момент в РФ действуют несколько государственных стандартов, регулирующих требования к кухонным воздухоочистительным устройствам. Основные – это ГОСТ 26813-99 «Воздухоочистители для кухонь электрические бытовые. Общие технические условия» и ГОСТ Р ЕН 13779-2007 «Вентиляция в нежилых зданиях. Технические требования к системам вентиляции и кондиционирования», который распространяется и на кухни в жилых домах.

Что интересно – оба этих документа не содержат информации о том, на какой высоте от плиты устанавливается вытяжка. Более того, параграф А.14 «Технические требования при монтаже и эксплуатации» ГОСТ Р ЕН 13779-2007 делает отсылку к международным стандартам, сообщая, что соответствующие национальные нормативы отсутствуют и до их утверждения рекомендуется использовать общепринятые международные стандарты.

Важно понимать, что каждая модель кухонного воздухоочистителя представляет собой сложное устройство, которое в процессе разработки и усовершенствования проходит многочисленные испытания и тесты. Уровень тестирования зависит от законодательства страны, в которой зарегистрирована торговая марка

Известные бренды, продукция которых реализуется по всему миру, тщательно следят за соответствием международным стандартам и всегда указывают особенности монтажа своих приборов в руководстве по эксплуатации.

По этой причине мы рекомендуем приобретать вытяжку от производителя с хорошей репутацией – это обезопасит потребителя от неприятных сюрпризов в процессе эксплуатации. И, конечно, выбирая прибор под дизайн своей кухни, стоит поинтересоваться, что написано в технической документации по поводу условий его монтажа.

Ниже мы расскажем о том, на какой высоте в зависимости от вида плиты вешать вытяжки различного типа рекомендуют европейские производители. В качестве примера возьмем изделия немецкой группы компаний Bosch.

Как установить кухонную вытяжку своими руками?

Сделать монтаж вытяжки над плитой на самом деле несложно, если есть минимальные навыки слесарно-ремонтных работ. Начать нужно с электрической части.

Подключение к электричеству

Для подключения подойдёт обычная розетка. Но если рядом с местом монтажа нет питающих точек, то поступить нужно следующим образом.

Необходимо подвести к разметке для вытяжки электрический кабель, попутно спрятав его в стену. Делать это нужно в следующей последовательности:

1. Сначала найдите ближайшую распределительную коробку. От неё до планируемого места монтажа вытяжки проделайте канал посредством штробления перфоратором и специальной лопатки.
2. Уложите новый кабель в проделанную полость.
3. Отключите питающий автомат.
4. Аккуратно поддевая отвёрткой, снимите круглую крышку распределительной коробки. Внутри этой полости находится разводка. Определите «фазу» с помощью отвёртки-тестера, по соседству окажется «ноль». Именно к этим выводам подключите новый кабель, например, с помощью клеммной колодки.
5. Установите накладную розетку для вытяжки и заведите оголённые концы кабеля в её контакты, закрепите их.
6. Соберите розетку. Теперь можно включить питающий автомат.

Заземление для вентиляции обычно не используется.

Как и на какую высоту установить корпус вытяжки?

Обычно устройство принудительной вентиляции располагают над плитой прямо на стену. Чаще всего достаточно двух точек опоры. Как правило, к покупной вытяжке прилагается руководство по установке и эксплуатации.

Оптимальная высота над газовой плитой около 80 см (над электрической достаточно 70 см). Нужно отступить данную величину от плиты и прочертить карандашом горизонтальную линию. Здесь будет нижняя поверхность вытяжки. Отталкиваясь от неё, можно разметить отверстия для подвеса.

Достаточно рулеткой измерить расстояния от нижней стенки прибора до отметок для крепежа к вертикальной плоскости. Эти же величины необходимо отметить уже на стене.

Далее просверлить отверстия, забить пластиковые дюбеля, вкрутить шурупы и на них повесить корпус устройства.

Процесс закрепления такого изделия прост. Корпус прикручивается саморезами к верхней стенке навесного шкафчика в четырёх местах. Когда дверца закроется, он останется невидимым.

Но у таких устройств в нижней части обязательно есть плоская панель с фильтрами. Она-то как раз должна остаться на виду. Чаще всего у неё есть выдвижная часть и подсветка.

Разметка для закрепления корпуса производится по шаблону, который обязательно должен лежать в комплекте документов к данной вытяжке. Проверяйте его наличие при покупке.

Классификация вытяжек

Конструкция установки определяет расположение вытяжки на кухне и условия её монтажа. Исходя из монтажных особенностей, принято различать следующие виды устройств:

• подвесная система имеет, обычно, плоский вид и закрепляется внизу полки или навесного шкафчика непосредственно над плитой;
• встраиваемый тип представляет собой вытяжку, корпус которой располагается внутри шкафа или купола над плитой;
• настенный вариант вытяжки закрепляется на поверхности стены над газовой плитой;

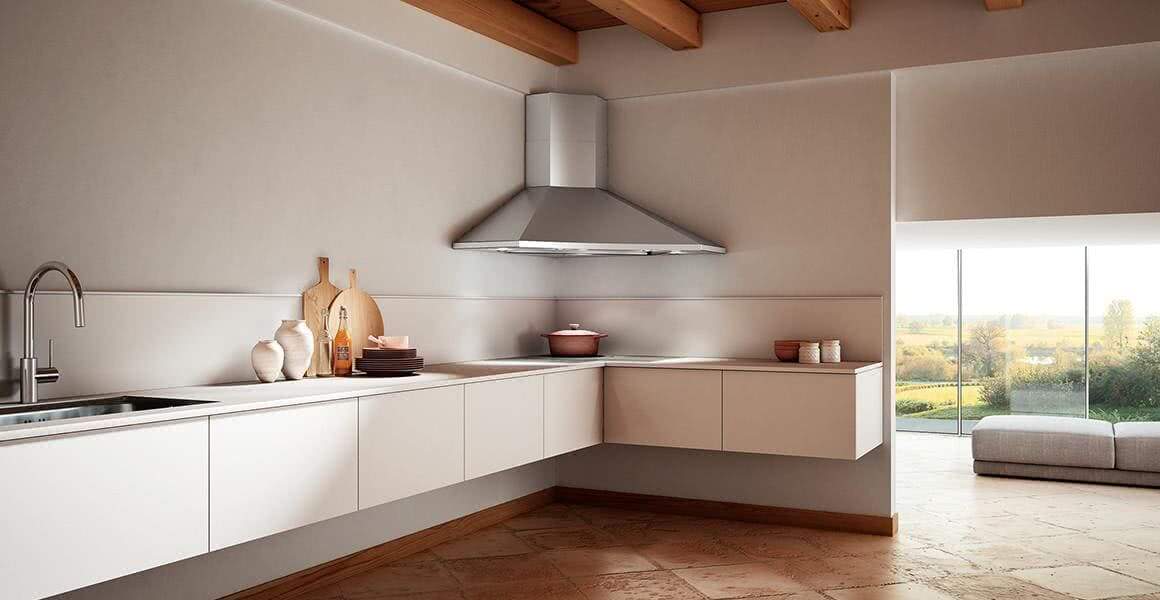

• угловой тип предназначен для того, чтобы вытяжку можно было повесить в углу помещения, если плита сдвинута в конец стены;
• островная разновидность нужна в больших кухнях, где надо подвесить вытяжку к потолку в центре помещения.

Основные виды вытяжек

По конструкции и форме воздухозаборника можно выделить три основных вида: плоские горизонтальные, вертикальные и куполообразные установки. У плоских конструкций нижняя поверхность представляет собой прямоугольные жалюзи; иногда, ограниченные невысоким бортиком. Их надо вешать горизонтально над плитой на определенной высоте. Выпускаются шириной 50 и 70 см. Вертикальная конструкция предусматривает наклонное расположение прямоугольной вытяжки, близкое к вертикальному направлению. В верхней части, возможно, выполнение направляющего козырька.

По конструктивным особенностям, в части универсальности установок, выделяются следующие виды: стационарный, съемный и выдвижной (откидной) вариант. Последний вид вытяжки характерен для проточной системы и предусматривает выдвижной воздухозаборник, который вводится в зону приготовления пищи, только когда нужна очистка воздуха.

От чего зависит расположение вытяжки

Правильный выбор высоты для монтажа вентиляционной системы – непременное условие для его эффективной работы. В момент определения этого параметра учитываются:

• рекомендации производителя;
• габариты и мощность устройства;
• архитектурные особенности помещения;
• расстояние от вытяжки до вентиляционного отверстия;
• тип варочной поверхности;
• регламентированные нормативы по размещению вытяжек.

Отступление от общепринятых норм чревато нежелательными последствиями. На чрезмерно большом расстоянии вытяжка не сможет активно захватывать воздух и частицы жира, которые будут оседать повсюду. Прибор будет работать вхолостую, на очищение воздуха потребуется значительно больше времени.

Чересчур близко располагать вытяжку к варочной поверхности также нежелательно. Необходимо оставлять промежуток не менее минимального рекомендованного стандартами. Несоблюдение этого условия может привести к:

• неудобствам в работе – если вытяжка висит слишком низко, кулинару сложно осматривать содержимое кастрюль, контролировать процесс приготовления еды. Велика вероятность частого задевания устройства головой, получения травм;
• сокращению эксплуатационного срока – недостаток расстояния между вытяжной техникой и плитой является причиной перегрева устройства и его быстрому выходу из строя;
• пожару – появляется опасность возгорания жира, накопившегося на фильтрующих элементах;
• снижению эффективности – увеличивается скорость засорения фильтров, благодаря чему производные горения и приготовления еды будут оседать на всех поверхностях.

Встроенные вытяжки

Такие вытяжки встраиваются в кухонную мебель, а точнее, в навесные шкафы. Крепление осуществляется также с помощью шурупов (саморезов) непосредственно к элементам мебели. Перед установкой такой вытяжки также необходимо пройти через подготовительный этап, который заключается в том, чтобы проделать необходимые отверстия под воздуховод. Самое главное – это определиться с моделью, чтобы все сделать правильно.

Как правило, такие работы проводит тот, кто устанавливает мебель, хотя можно сделать и самому. Для этого необходимо воспользоваться инструментом и без электрического лобзика здесь не обойтись. Чтобы вырезать отверстие в мебели, необходимо отметить это место, после чего сверлится отверстие для того, чтобы пилочка электролобзика вошла в это отверстие. После этого отверстие под воздуховод без особых усилий вырезается. Самое главное – это сделать все очень аккуратно довольно острой пилочкой, чтобы не оставалось сколов.

Таким образом вырезаются отверстия, как в полочках, так и в стенках шкафчиков. В зависимости от формы воздуховода, а он может быть, как круглым, так и квадратным или прямоугольным, вырезаются отверстия в мебели. Желательно вырезать отверстия так, чтобы элементы воздуховода заходили в них свободно.

Лучше делать отверстия на снятых полочках или на шкафчиках, после чего они устанавливаются на свои места.

Установка Кухонной Вытяжки FRANKE на Кухне. Переделываем кухонный шкафчик .

Watch this video on YouTube

Типы вытяжек по установке

Устройства вентиляции для кухни разделяются по способу их установки на:

• плоские;
• встраиваемые;
• островные;
• купольные;
• настольные
• т-образные.

Плоские

Подвесные (плоские) устройства устанавливаются непосредственно над варочной поверхностью. Они содержат вентиляторы для всасывания воздуха и фильтры для его очистки. Повесить их довольно легко: не требуется врезка и прокладывание каналов. Расстояние от плоской вытяжки до варочной газовой или электрической поверхности соответствует стандарту. Высота вытяжки над газовой плитой варьируется в пределах 75-85 см (65-75 см — для электрических).

Встраиваемые

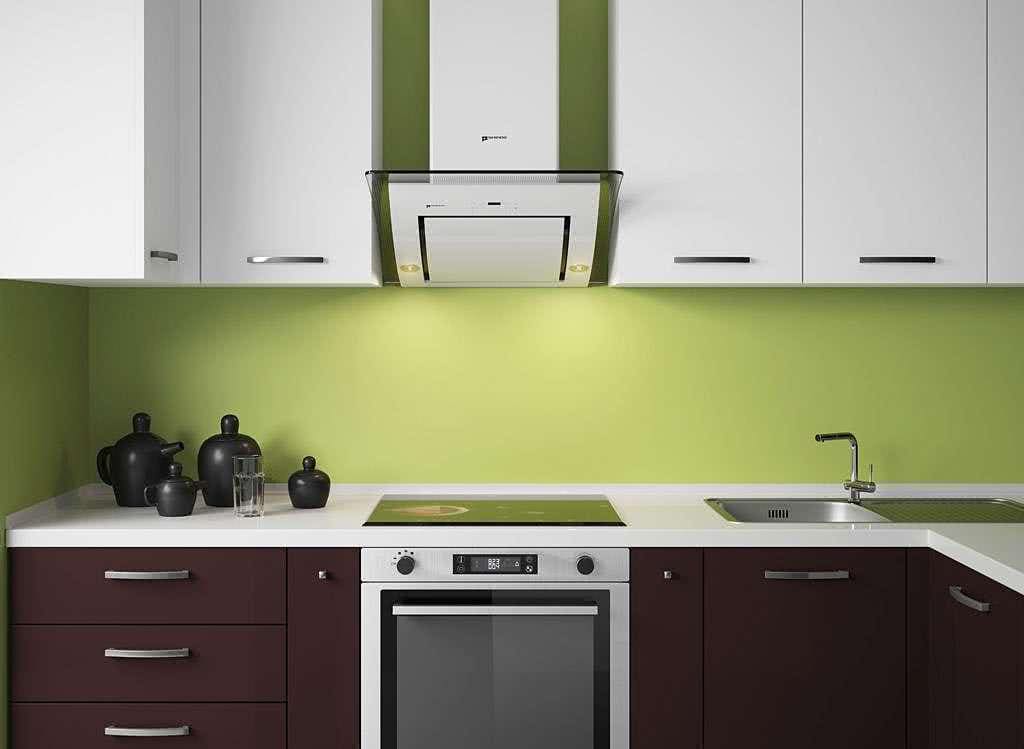

Такой тип вытяжек должен устанавливаться в навесной шкаф, расположенный над печкой. Благодаря своей конструкции, узел становится незаметным в интерьере. Устройство должно соответствовать ширине варочной панели и шкафа, в который оно будет врезаться. Расстояние от плиты до вытяжки вычисляется по тем же стандартным данным. Но при этом стоит учесть, на какой высоте находятся подвесные шкафы (если вы хотите встроить конструкцию в готовую мебель). При заказе новой кухни мебельщики сделают расчеты самостоятельно, по стандартам, а также исходя из ширины варочной поверхности.

К встраиваемым устройствам также относятся узлы, которые врезаются в столешницу, позади варочной поверхности. Их называют еще настольными. Расстояние между варочной поверхностью и устройством сокращается до минимума. Столешница для такой комбинации техники должна быть шириной — около 900 мм.

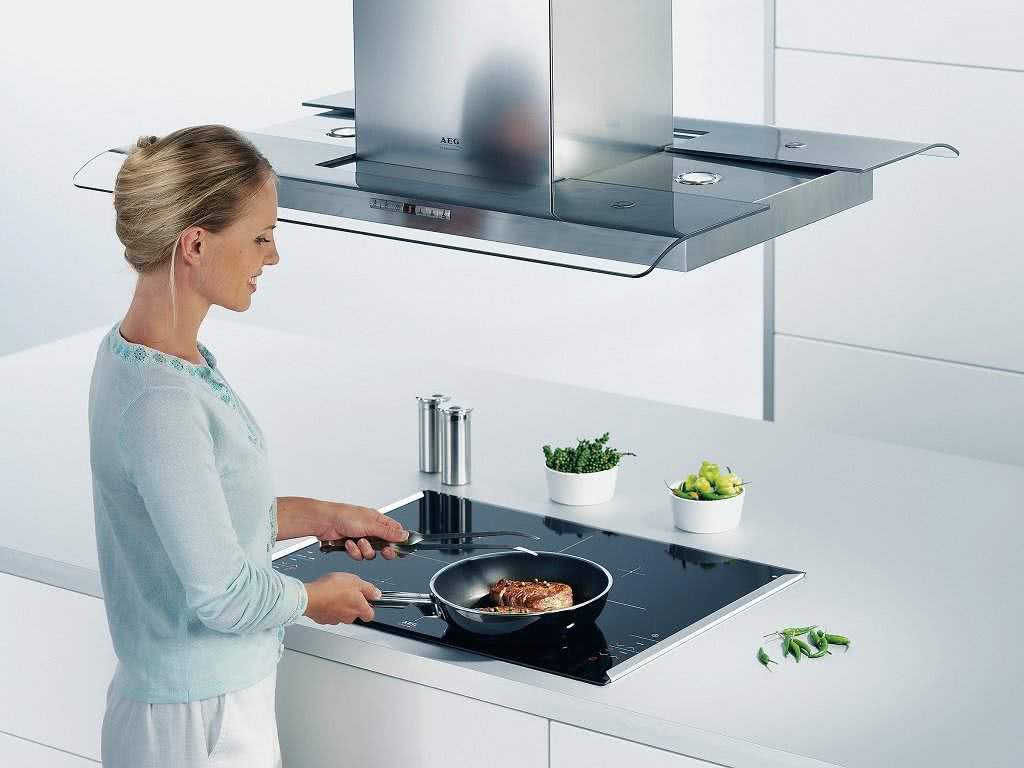

Островные

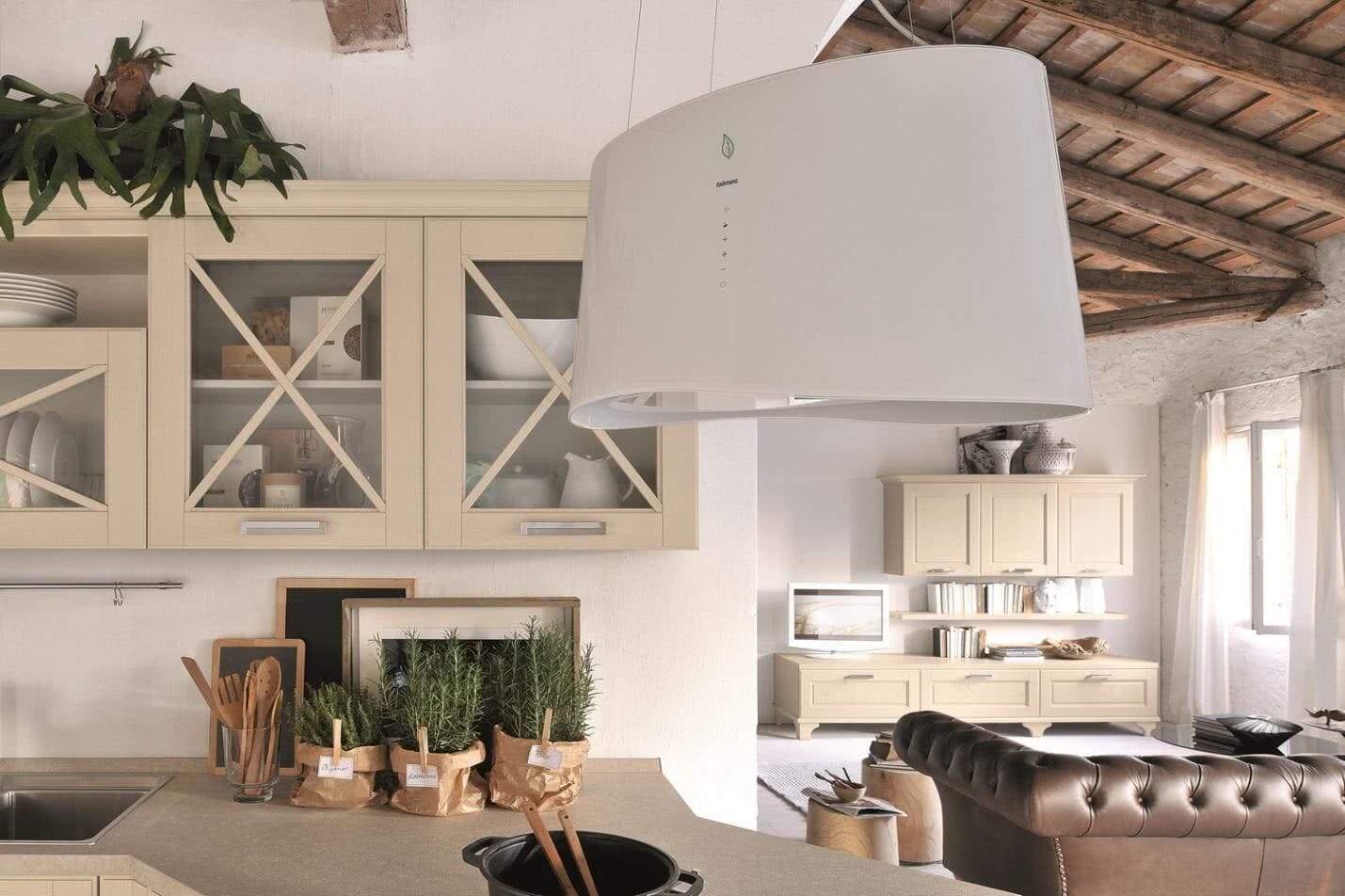

Островные вытяжные агрегаты устанавливаются, когда печка стоит посреди комнаты. Устройство крепится к потолку, прямо над электроплитой или газовой печкой. Высота вытяжки над плитой должна быть в пределах минимума и максимума, составляющие от 75 до 85 см до газовой плиты. Для электрических – эти показатели меньше на 10 см.

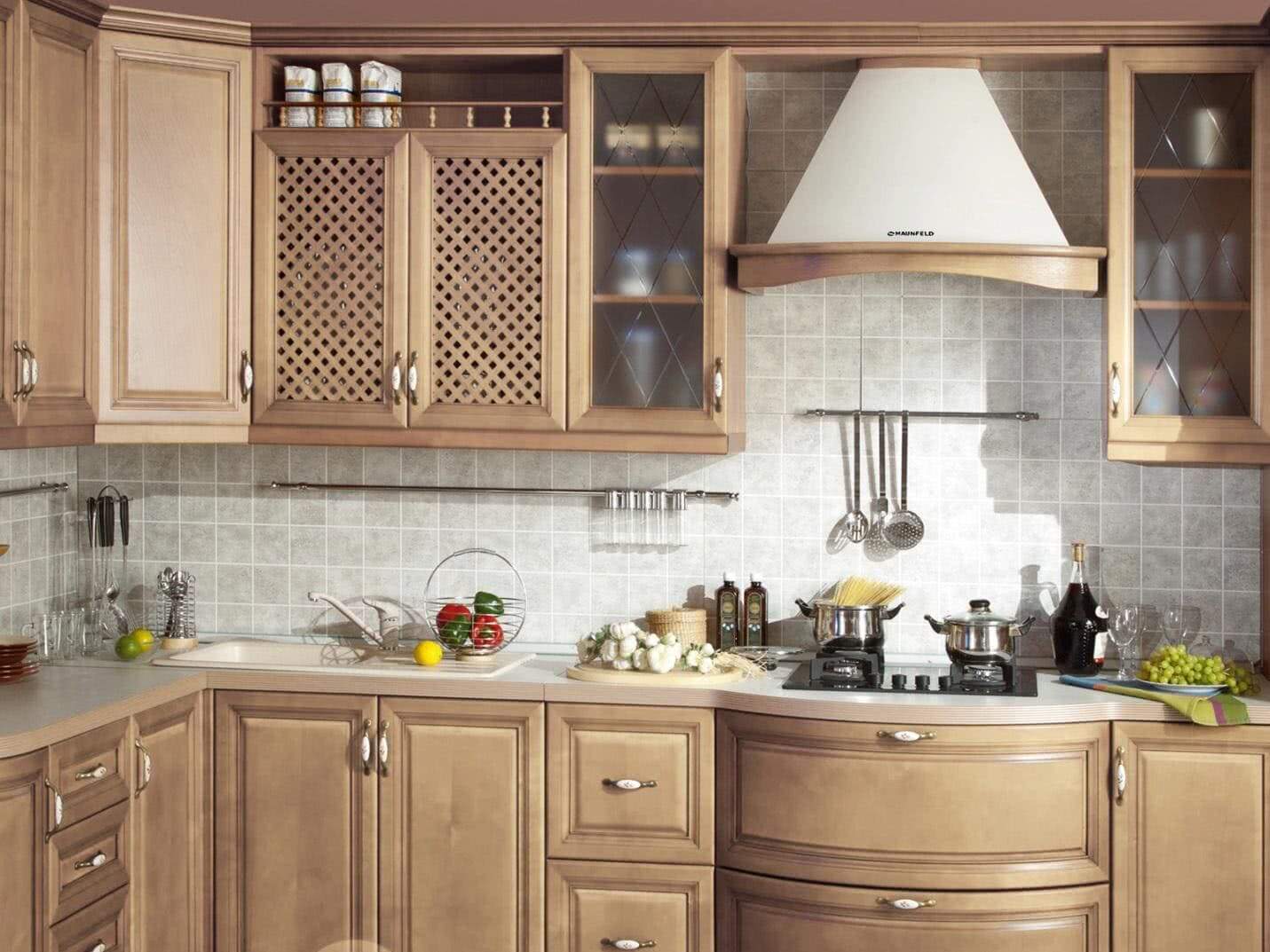

Купольные

Купольные типы вентиляции закрепляют над печкой уже после установки кухонных шкафов. Преимущества данного типа в том, что они могут быть декорированы под разные стили в интерьере. Высота расположения – стандартная.

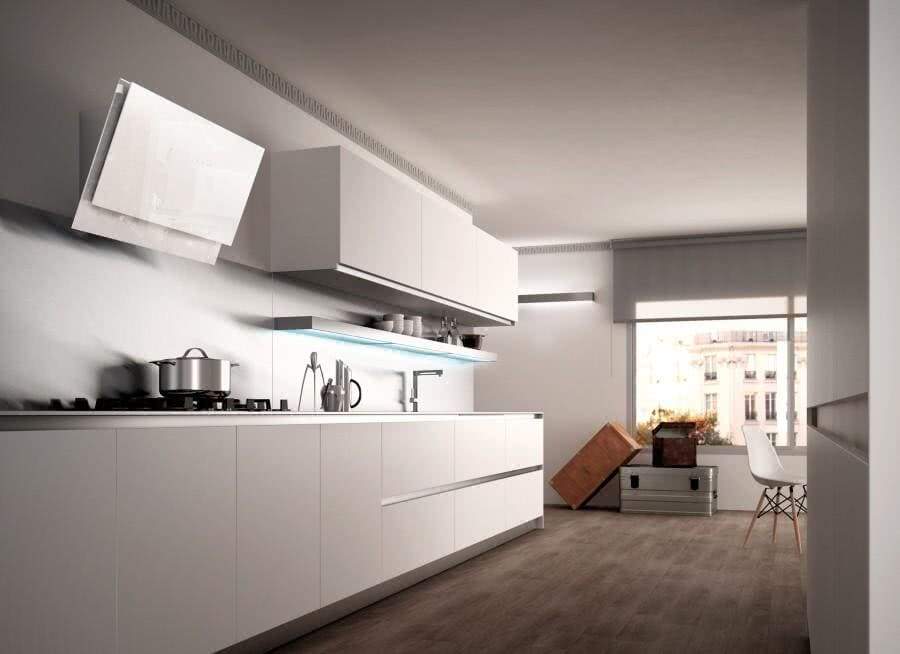

Наклонные

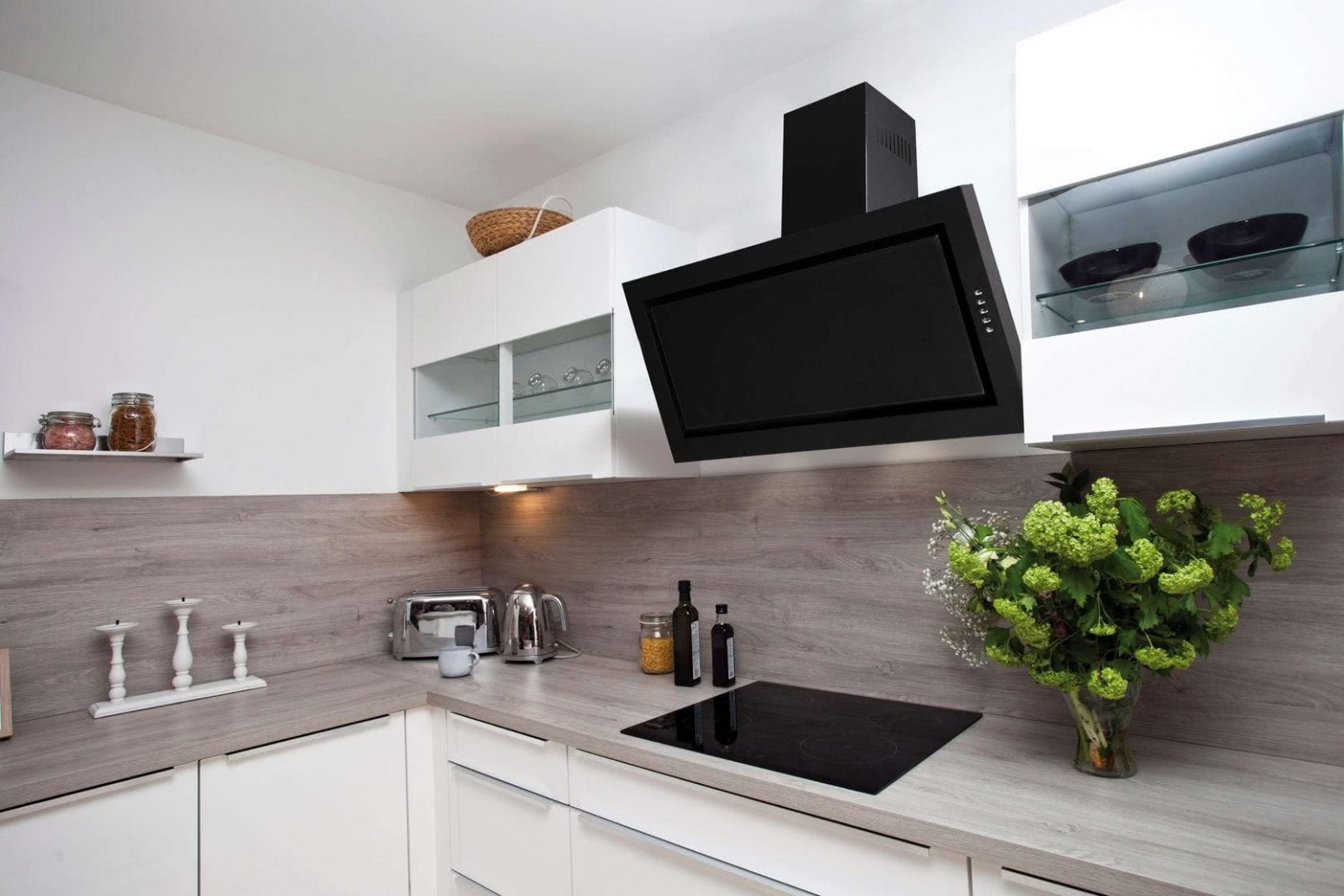

Наклонный тип устройств вентиляции крепится к стене. При этом расстояние между плитой и вытяжкой замеряется от ее нижнего края. Минимальное расстояние до панели печки должно быть 35 см, а максимальное (для продуктивной работы) – 45 см.

Т-образные

Т-образные устройства вентиляции хорошо вписываются в интерьер в стиле Hi-tech (Хай-тек). Они могут изготавливаться из различных материалов с использованием хромированных деталей, стекла и нержавеющей стали. Расстояние от печки до вытяжки рассчитывается согласно инструкции к этой технике, но в большинстве ситуаций оно совпадает со стандартными требованиями.

Подключение к электросети

По правилам, розетки для вытяжки располагают над навесными шкафами, на расстоянии 5 см от верхней крышки. Наряду с этим требуется учитывать, где будет проложена гофротруба к вентиляционной шахте. Доступ к розетке должен быть свободным, и гофра не должна мешать.

Если техника встроена в шкаф, то и розетку можно расположить там же. Проводку рекомендуется проложить выше шкафчиков, спрятав ее в пластиковый кожух. Подробнее обо всех нюансах вы можете узнать из статьи о подключении вытяжки.

Итак, правильно выбрать высоту установки вентиляции очень важно, для создания микроклимата на кухне. Если устройство повесить слишком высоко, очистка будет недостаточной, при заниженном расположении – может возникнуть возгорание

Процесс монтажа пошагово

При монтаже вытяжной системы принимают во внимание ряд факторов, в том числе и максимальное и минимальное расстояние от вытяжки до варочной поверхности, дистанцию до вентиляционного отверстия и розетки, трассировку воздуховода, размеры оборудования и т.д. К монтажным работам можно приступить после определённой подготовки, и только после выполнения всех должных подготовительных действий заняться непосредственно монтажом

Разберём пошагово действия при монтажных работах.

Подготовка к установке

В процессе подготовки к монтажу необходимо определиться с местом установки оборудования, вымерять расстояния до плиты, вентиляции и электрической розетки, наметить трассу прокладки трубы воздуховода (актуально только для прямоточных систем). Прокладывать воздуховод нужно таким образом, чтобы его длина была минимальной. После промеров и расчётов понадобится собрать все необходимые для работ инструменты и материалы. Состав комплекта может отличаться для различных моделей и условий монтажа, но обычно в него входит следующее:

• трубы воздуховода (только для прямоточных или комбинированных систем);
• крепёжные элементы (шурупы, хомуты и т.д.);
• герметик;
• перфоратор, шуруповёрт;
• рулетка, уровень, маркер.

Установка оборудования

Для начала необходимо произвести разметку, обозначить места, где будут установлены крепёжные элементы. Обычно данный процесс описывается в инструкции, что входит в комплект поставки оборудования. Нередко там же прилагается и шаблон, который существенно упрощает процесс разметки. После предварительной разметки можно устанавливать вытяжку.

При монтаже устройства в квартире необходимо, прежде всего, ориентироваться на информацию в инструкции от производителя. Как правило, процесс монтажа несложен. Сначала в отмеченных местах высверливаются отверстия под крепёжные элементы, затем устанавливается крепёж, после чего можно повесить вытяжку над газовой плитой или электроплитой. Модели встраиваемого типа собираются непосредственно в элементе кухонного гарнитура, обычно в специальном отсеке, в шкафу. После сборки шкаф устанавливают на место. Иногда монтаж ведётся в уже установленной мебели, всё зависит от конкретных условий.

Подвод к вентиляции

В качестве воздуховода используются трубы из гофрированного алюминия или же пластиковые трубы. Гофрированные недороги, их проще монтировать, но при этом они довольно быстро загрязняются, причём очистить от грязи гофрированную поверхность совсем непросто. Впрочем, такие трубы можно поместить в короб. Пластиковые трубы обладают гладкой поверхностью, которую легко очищать от пыли и прочих наслоений. К тому же такие воздуховоды меньше шумят.

Установка воздуховодов осуществляется после установки основного оборудования. При прокладке воздуховода желательно обеспечить наименьшее количество его изгибов и наименьшую его длину. Стык трубы с вентиляционным отверстием при необходимости герметизируется силиконовым герметиком, но чаще применяются крепёжные элементы-защёлки.

Заключение

В статье выше были рассмотрены виды вентиляционных устройств, на каком расстоянии от плиты вешать вытяжку, способы очистки воздуха.

При грамотной установке вытяжного устройства прибор обеспечит чистый воздух в помещении и чистоту окружающих предметов интерьера. При выборе и покупке зонта необходимо учитывать соответствие его мощности кубатуре кухни, внешний вид, а также способы очистки воздуха: полный вывод через воздуховод или циркуляция очищенных потоков.

Основные моменты по установке конкретной модели прибора и расстояние от плиты до вытяжки описаны в инструкции. Общепринятые нормы определения высоты установки прибора: от 75 до 85 см для газовых плит; от 65 до 75 см для установки над электроплитами.

Источники

• https://sovet-ingenera.com/vent/oborud/vysota-vytyazhki-nad-gazovoj-plitoj.html
• https://ProNormy.ru/tekhnika/bytovaya/rasstoyanie-ot-plity-do-vytyazhki
• https://roomester.ru/interer/kuhnya/na-kakoj-vysote-veshat-vytyazhku.html
• https://AeroClima.ru/ventilyaciya/rasstoyanie-ot-vytyazhki-do-plity-gazovoj-elektricheskoj/
• https://FB.ru/article/287190/rasstoyanie-ot-plityi-do-vyityajki-normyi-pravila-i-rekomendatsii

Похожие записи:

Как построить дом из сэндвич-панелей своими руками Установка входной металлической двери в квартиру своими руками Как покрыть крышу стеклоизолом своими руками Как установить входную дверь: видео + инструкция по самостоятельной установке Крыша для газобетонного дома: виды, особенности плоской и скатной конструкции Чем лучше обшить стены внутри каркасного и деревянного дома
