Стоит ли применять для соединения проводов wago клеммники?

Оглавление

Клеммники Вага, характеристики

При проведении электромонтажных работ часто возникает проблема соединения вместе сразу нескольких проводов. Можно воспользоваться методом скрутки и спайки проводов, но такое соединение будет ненадежным и небезопасным. Место соединения в последствии может нагреваться и даже стать причиной возгорания проводки. Кроме того, соединение медных и алюминиевых проводов методом скрутки не допускается. Клеммы немецкого производителя WAGO избавляют от данных проблем и отличаются между собой по характеристикам.

В отличие от скруток и спаек, клеммники Ваго позволяют легко и быстро отсоединить провода, изменить схему, подключить дополнительную цепь или устройство. Работа с клеммами Wago не требует использования дополнительного инструмента. После зачистки провод просто вставляется в клеммник и фиксируется в нем.

Главная конструктивная особенность клеммников WAGO заключается в отсутствии традиционного винтового зажима. Принципиальное отличие безвинтового клеммника заключается в том, что при его монтаже не требуется каких-либо инструментов и навыков. Провод легко вставляется на свое место и надежно зажимается пружиной.

Внутренняя конструкция клеммы WAGO

Клеммы доступны в двух исполнениях: одноразовые, то есть не допускающие обратного изъятия провода, а также многоразовые, в которых он фиксируется путем отведения специального зажима. Клеммы WAGO для распределительных коробок позволяют соединять от одного до восьми проводников сечением 1,0-2,5 кв. мм. или три проводника сечением 2,5-4,0 кв. мм. А клеммники для светильников соединяют 2–3 проводника сечением 0,5-2,5 кв. мм.

Клеммы WAGO 2273 серии предназначены для однократного соединения и только одножильных проводников. Используются для соединения и ответвления одножильных проводников из алюминия и меди или многожильного медного провода с наконечником в электрических цепях переменного тока. Применяются в распределительных коробках. Имеют надежную защиту от случайного прикосновения к токоведущим частям соединения.

Эти клеммники могут выпускаться с заполнением специальной токопроводящей пастой или без нее. Паста служит для предотвращения окисления алюминиевых проводов. Клеммы с пастой легко отличить, они выпускаются в черном или темно-сером исполнении.

Клеммы WAGO 224 серии используются для подключения люстр, бра, соединяет 2, 3 зачищенных медных и алюминиевых проводника от 0,5 мм2 до 2,5 мм2, как одножильных, так и многожильных. Предусмотрена возможность измерения электрических параметров цепи без нарушения изолированности соединения.

Клеммы WAGO 222 серии предполагают многоразовое использование. Для фиксации проводов используются специальные оранжевые рычажки. Они позволяют с легкостью разъединить контакт при переналадке схемы или проведении тестирования цепи. Эти клеммы предназначены для присоединения и ответвления одножильных и многожильных проводников из меди в электрических цепях переменного тока с частотой 50 Гц напряжением до 380 В.

Для того, чтобы подсоединить проводник, нужно поднять оранжевый рычажок вверх до фиксации. При этом открывается окно для ввода проводника, затем необходимо ввести проводник со снятой изоляцией во входное отверстие клеммы и опустить рычажок в исходное положение. При этом становится невозможным самопроизвольное отсоединение проводников от клеммы.

Клеммы WAGO 243 серии предназначены для соединения медных одножильных проводников. Они широко используются в распределительных коробках слаботочных цепей систем видеонаблюдения, охранной сигнализации, пожаротушения, телефонии, телекоммуникаций и других. За счет пазов могут собираться в блоки из нескольких клемм.

Клеммы WAGO 862 серии используют для соединения медных одножильных и многожильных проводников. Применяются при подключении различных приборов и устройств. Крепятся на ровную поверхность при помощи саморезов.

Преимущества клемм WAGO:
Быстрый и легкий монтаж за секунды.
Соединение не требующее дополнительной изоляции.
Возможность соединять проводники различного сечения из различных материалов.
При необходимости соединение может быть легко переделано.
Возможность производить диагностику цепи без её разрыва.
Аккуратность монтажа, соединение в стесненных условиях или если доступная часть провода слишком коротка.

Монтаж клеммников

Чтобы выполнить монтаж, следует соблюдать несколько рекомендаций. Они несложные и, пользуясь ими, разобраться в любых алгоритмах подключения проводов будет легко:

У кабелей стоит сохранять запас для ещё одного применения.
Распределительные коробки должны быть открыты для проверки.
Клеммы монтируются в монтажные коробки.
Клеммник приобретается с запасом с точки зрения пропускаемого тока.
Нагрузка линий в клеммнике в сумме не должна превысить номинальный ток.
Когда клеммы уже смонтированы, проверяющих их напряжение прибор следует подключать к нужным гнёздам.
Окисление алюминия нужно предотвратить, используя пасту.
Когда провода зачищаются, удобнее сверяться с метками на клеммнике.
Важно учитывать допустимые параметры устройства.

Этого не скажешь о многоразовых моделях. Здесь кабели так же зачищаются, потом вставляются в гнёзда и зажимаются посредством опускания оранжевого флажка. Подняв его, кабель можно будет вытащить обратно.

Назначение клеммных колодок от Wago

Основное назначение клеммников Ваго — это упрощение электромонтажа. Для обычного соединения проводов необходимо сделать скрутку, опрессовку или спайку. Это отнимает драгоценное время и силы. Применение же соединителей Ваго позволяет подключать провода за считанные секунды.

Отсюда вытекают и второстепенные задачи, выполнения которых позволяет добиться использование клеммников:

увеличение темпа разводки проводки;
экономия изоляционных материалов;
большая наглядность электропроводки для ремонтного персонала;
возможность оперативных переключений в схеме;
быстрая замена поврежденных электрических установок.

Устройство и принцип работы колодки

В базовой комплектации клеммный зажим состоит из двух частей:

Механизм зажима провода. Выполнен из луженой электротехнической меди. Задача зажимного механизма — зафиксировать жилу кабеля и поддерживать надежный электрический контакт между проводами.
Изоляционный корпус. Изготовлен из негорючего полиамида. Защищает людей и окружающие и элементы проводки от контакта с находящимся под напряжением зажимным механизмом.

Дополнительно клеммники Wago могут оснащаться табличками для маркировки, встроенными диодами и защитными пломбировочными крышками.

Принцип работы состоит в зажиме провода пружиной. У некоторых моделей соединителей для этого имеется специальный рычаг (часто оранжевого цвета). Он нужен, чтобы открыть механизм и дать проводу попасть в область зажима. У других же достаточно просто вставить кабель с наконечником в пружинный механизм, и он раскроется самостоятельно.

Обратите внимание. Существуют заземляющие клеммники Ваго

Провода, которые к ним подключаются, электрически соединены с крепежом под DIN рейку. Такие колодки применяются строго только для заземления. Их легко отличить по жёлто-зелёному окрасу корпуса и металлическим защёлкам. Если подключить к такому клеммнику фазный провод, то возникнет короткое замыкание на землю и риск.

Характеристики Wago

Клеммники Ваго применяются как в бытовой электропроводке, так и в промышленных аппаратах. Это объясняет широкий перечень их технических характеристик.

Проводящая часть соединителя изготовлена из меди. Этот материал хорошо проводит электричество без существенных потерь на тепло. Медь покрывается тонким слоем мягкого оловянно-свинцового припоя. Его задача — максимально улучшить электрический контакт с проводкой.

Плюсы и минусы применения

Практикующие электромонтеры разделились на две категории

Одни акцентируют внимание на достоинствах клеммников Ваго, другие же отмечают в основном недостатки. На деле же истина где-то между этими двумя мнениями

Плюсы применения Ваго:

быстрый безвинтовой монтаж;
минимальный набор нужных инструментов и материалов;
клеммник легко купить даже в небольшом электротехническом магазине;
аккуратность и логичность проводки;
соответствие правилам безопасности.

Минусы клеммников:

необходимость в периодическом осмотре;
должны быть визуально доступны;
плохо справляются с нагрузками больше 1 кВт;
большое переходное сопротивление контактов;
риск перегрева и расплавления;
высокая стоимость.

Скрутка

Это самый обычный тип соединения, который можно выполнить без специальных приспособлений и даже пальцами (не рекомендуем). Так как обычная скрутка характеризуется довольно ненадежным соединением, то дополнительно применяется пайка или сварка уже скрученного соединителя.

Плюсы скруток:

Дешевое соединение. Для скрутки достаточно два провода и изоляционный материал (изолента или кембрик).
Большая площадь контакта. Чем больше площадь контактируемых проводников, тем большую мощность (токовую нагрузку) они способны проводить. Скрутки можно сделать какого угодно размера, поэтому площадь контакта всегда будет достаточной.
Не требует обслуживания.
Можно соединять однопроволочные и многопроволочные жилы.

Минусы скруток:

Низкая влагостойкость. Не рекомендуется использовать во влажных помещениях, а также в деревянных коттеджах.
Требуется дополнительная изоляция. В отличие от различных клеммных соединений скрутка требует дополнительной изоляции.
Нельзя соединять алюминий и медь.
Высокая длительность технологического процесса. Пайка и сваривание контактов занимает много времени.
Требуется дополнительное оборудование. Для сварки контактов потребуется сварочный аппарат с небольшим током. Например, недорогая модель Wert SWI с режимом аргонно-дуговой сварки подойдет для качественных сварных скруток.

Скрутка без пайки и сварки обычно применяется при монтаже временных построек, которые потом придется убирать.

Общие моменты: как правильно работать с клеммами WAGO

В сети есть не один ролик, где показывают сгоревшие или расплавленные соединительные колодки WAGO. Но есть и тысячи других соединений, которые эксплуатируются годами и ничего с ними не случается. Все дело в соблюдении правил, которыми просто нельзя пренебрегать.

Зачищать проводники надо на рекомендуемую длину. Ни больше ни меньше. Это не прихоть, а требование основанное на точных технических расчетах, испытаниях и безопасности. Длина оголенной части проводника рассчитана так, чтобы в клеммную колодку заходил провод в изоляции. Это исключает поражение током при прикосновении, а также защищает сам контакт.
Медные или алюминиевые провода не должны быть покрыты окислами. Оксидные пленки значительно ухудшают электрический контакт. Поэтому снимать изоляцию лучше непосредственно перед использованием клеммника. В крайнем случае — если провод слишком короткий — оксидную пленку надо удалить.
Для удобства измерений предусмотрена возможность подключения щупов тестера
При использовании самозажимных клеммников WAGO с пастой (в которые провода просто вставляются), повторное применение колодки невозможно. Даже если вы только что вставили провода, а потом обнаружили, что что-то соединили неправильно. Провод вытащить можно, но ранее зачищенную часть надо отрезать и зачистить по новой. И использовать надо новый клеммник — вместе со старым проводом вы удалили некоторую часть пасты. Последующее использование этой колодки не гарантирует должного контакта.
При соединении жестких проводов большого сечения, желательно использовать пластины для разгрузки жгута. Это обеспечит стабильное положение проводников и контакт не будет «разбалтываться».

В общем, это все основные правила. Не так они и сложны. И еще один момент: не стоит использовать провода меньшего сечения чем того требует нагрузка. Да, медь дорога, но электрика — не то место, где стоит экономить.

Преимущества и недостатки клеммных механизмов фирмы Ваго

В клеммных зажимах Ваго изоляционным материалом является полиамид, обладающий способностью нейтрализовать коррозийные процессы, самопроизвольно гасить пламя, выдерживать температуру от +220˚С до –35˚С.

Соединение, полученное при помощи клеммы Wago, обладает массой достоинств:

отдельный клеммный зажим, фиксирующий каждый провод;
недоступность элементов, находящихся под напряжением, случайные касания к ним исключены;
качество соединения проводов не зависит от силы прижатия и квалификации мастера;
зажимное усилие клеммы соответствует сечению кабеля, что исключает повреждение и деформацию жил;
надежность полученного соединения;
повышенная устойчивость против вибраций и механических повреждений;
исключение окислительных процессов в местах соединения благодаря газонепроницаемости;
малые габариты;
полученные соединения не требуют дальнейшего технического обслуживания.

В домах, где электропроводка состоит из алюминиевого кабеля, часто приходится подсоединять приборы с медными токонесущими проводами. При обыкновенных скрутках в местах контакта различных металлов происходит появление характерной оксидной пленки на алюминиевых жилах. Оксидная пленка способствует разрушению алюминиевого провода и возникновению короткого замыкания.

Устройства Ваго применяются для смешанной сборки, невзирая на электрохимическую несовместимость алюминия и меди. Использование фирменных клеммников гарантирует высокое качество, безопасность и долгий срок службы комбинированного контактного узла.

Клемма Wago обладает одним недостатком – это высокая стоимость.

Пример 1. Как пользоваться клеммниками Wago 222

В примере показано, как легко и просто навести порядок в щитке с автоматами, где бардак, очень тесно, разные провода, и надо подключиться ещё. Фото того, что было исходно, нет, но может оно и хорошо. Рассмотрю и плюсы, и минусы.

В подсобном помещении, где всё сделано гофрой, надо установить и подключить дополнительный пластиковый щиток с 4 защитными автоматами. Причем, подключить его надо к имеющемуся щитку, минимально вмешиваясь в него.

Вот старый щиток, к которому предстоит подключиться.

Старый электрощиток в собранном виде

В чем главная проблема таких щитков (на фото)? Несмотря на то, что он позиционируется как корпус на 4 автоматических выключателя (4 модуля), 4 автомата туда влезают с очень большим скрипом. Ведь ещё надо подключать нули и земли. А это ещё два клеммника. Поэтому всегда надо оставлять примерно 20-30% свободного места в щитке про запас.

Провода нулей и земель были подключены на пластиковые клемники под винт (типа Лего), без наконечников. И куда мне со своим жестким одножильным ВВГ 3х2,5?

К счастью, немецкие инженеры придумали универсальные зажимы Wago 222, которые меня выручили. Вот как были смонтированы подключения мною.

Старый щиток со снятой крышкой. Провода соединены через зажимы Ваго

Мой щиток установлен ниже, и подключения в нём теперь выглядят так:

Новый электрощит с подключениями через зажимы Wago

Обратите внимание, это важно – я выбрал для установки 4 модулей автоматов щиток на 6 модулей. На это есть 3 причины:

Простор для укладки проводов, можно оставить небольшой запас;
Есть куда расположить зажимы (клеммы), можно поставить клеммы на DIN-рейку;
На будущее – если нужно будет подключить ещё одного потребителя (только не двух!), есть куда будет ставить дополнительный автомат.

Закрываем щиток.

Новый щиток в собранном виде. Розетки комната, розетки подсобка, освещение, бойлер.

Вот так выглядят оба щитка. Вся работа по установке щитка, автоматов, подключению проводов, прокладке 4 кабелей в трёх гофрах заняла не более часа.

Итог – оба щитка в сборе

Главное – ток ограничен автоматом на 25 А, провода все медные и новые, нагрев будет минимальный.

Минус такого использования соединительных клемм Wago 222 – при возможной перегрузке по току клеммы могут начать плавиться. Поэтому, для спокойствия номиналы защитных автоматов лучше уменьшить.

Клеммники Вага, характеристики

Внутренняя конструкция клеммы WAGO

Преимущества клемм WAGO:
Быстрый и легкий монтаж за секунды.
Соединение не требующее дополнительной изоляции.
Возможность соединять проводники различного сечения из различных материалов.
При необходимости соединение может быть легко переделано.
Возможность производить диагностику цепи без её разрыва.
Аккуратность монтажа, соединение в стесненных условиях или если доступная часть провода слишком коротка.

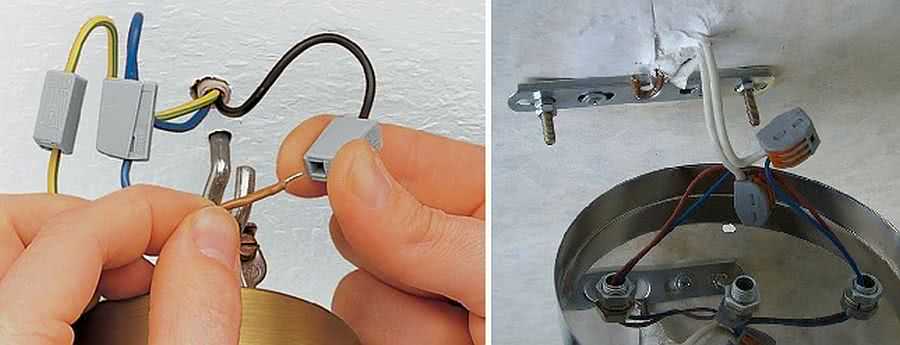

Для подключения светильников

Самостоятельное подключение люстры или любого другого светильника далеко не самая сложная вещь. Самое сложное — разобраться в проводах, что торчат на потолке или из стены, но тут в помощь мультиметр. Если рожков больше чем клавиш, надо еще сгруппировать их. Это тоже не слишком сложно. А вот соединить провода под потолком — то еще удовольствие. Быстрее и проще все происходит с использованием клеммников WAGO для подключения светильников. Они есть двух серий — 224 и 294. Серия 224 предназначена для соединения одиночных проводов, серия 294 позволяет соединять до восьми проводников.

Подключать люстру удобнее всего с Ваго

224 серия

Соединительная клемма Wago 224 серии разработана специально для подключения люстр, бра, прожекторов и других осветительных устройств. Их еще могут называть «люстровые зажимы» или как-то так. Удобная штука для быстрого и простого подключения. Рассчитаны на работу в сети переменного тока частотой 50 Гц с напряжением до 400 В. Номинальный ток при подключении проводов диаметром 2,5 мм²:

медных- 24 А,
алюминиевых — 16 А.

Так внешне выглядят пружинные клеммы Ваго для подключения люстры

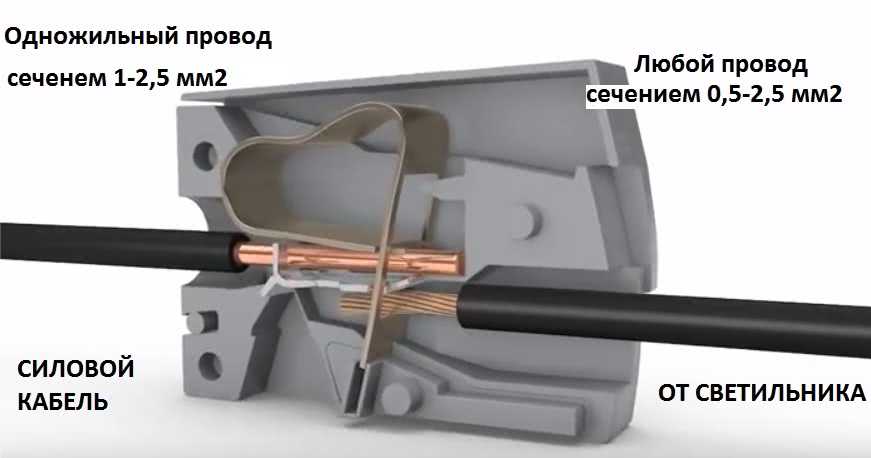

Клеммники WAGO 224 серии сделаны на основе плоско-пружинной контактной пластины. То есть, контакт обеих проводов происходит через одну полосу металла, которая зажимает оба проводника.
