Заглушка для вентиляции

Оглавление

Назначение вентиляционных шумоглушителей

Вентканал

На заводах, складах, в крупных развлекательных центрах устанавливаются очень мощные вентиляционные установки, характеризующиеся высоким уровнем шума. Чем мощнее оборудование, тем больше шума оно производит. Решается проблема установкой вентиляционных шумоглушителей. Цена вентиляционного шумоглушителя невелика, а эффект от его присутствия весьма значителен. Наилучшие результаты показывают устройства при скорости воздуха 4 – 12 м\с и в диапазоне звуковых колебаний 500 – 4000 Гц.

Шумоглушители для вентиляции разработаны для снижения шумов, появляющихся при движении воздуха по вентиляционным каналам.

Шумоглушитель

Устанавливают шумоглушитель сразу после самого шумного узла либо перед помещением. Контролируется правильность монтажа замерами шума во включенной системе.

Места установки:

на выходе из шумного помещения;
после шумного оборудования;
перед вентилятором и за ним.

В ходе акустических расчетов определяют:

длину вентиляционного шумоглушителя;
площадь каналов (для пластинчатой модели);
сечение канала (для трубчатой модели).

Шумоглушители устанавливаются в вентиляционных системах любых типов кроме тех, по которым проходит радиоактивный воздух, заполненный механическими частицами, парами агрессивных химикатов, повышенной влажности или температуры выше +90 градусов. В одной системе может использоваться от одного до 20 – 30 устройств.

Вентиляционные заглушки для бань и саун

Деревянная заглушка

В банях и саунах круглые вентиляционные заглушки используют для декоративного оформления выхода вентиляционного канала и регуляции потока воздуха. Устанавливают заглушку обычно на выход вентканалов диаметром 10, 12,5 и 16 см в потолке или стене.

Заглушки снабжены декоративным клапаном, который при вращении меняет интенсивность потока воздуха. Клапана вентиляционных заглушек для сауны изготавливают из особых пород древесины, не гниющих во влажной и жаркой атмосфере бани и не выделяющих смолу:

сосна;
липа;
кедр;
ольха;
осина.

Заглушка из пластика

Деревянный клапан выглядит очень аккуратно и стильно, его цвет подбирают под тон деревянной отделки стен сауны. Корпус производится из металла, покрытого полимерным слоем, предотвращающим коррозию.

Заглушки для вентиляционных отверстий используют в качестве выходов естественной и принудительной вентиляции. Они продаются в комплекте с крепежом и инструкцией. На рынке представлены изделия российских и финских производителей.

Специальные технологии производства обеспечивают длительный срок эксплуатации изделий.

Требования к системе вентиляции

Требования к системе вентиляции для частного дома универсальны, то есть не зависят от материалов, из которых она смонтирована.

Естественная вентиляция из труб для канализации должна обеспечивать следующих объемов воздуха:

для жилых помещений до 20 кв.м. – 3 кубометра в час на одного человека;
для жилых помещений площадью 30 кв.м. и больше – 30 кубов воздуха в час на человека;
для кухонь оборудованных электроплитой – больше 60 кубометров;
для технических помещений, в которых стоит газовый котел – 140 кубометров;
котельная с теплогенератором на природном газе – 3-хкратное обновление;
для ванны и туалета – 25 кубов в час;
постирочная, сушильная – 90 кубов в час;
кладовка, гардеробная – кратность 0,2;
рабочий кабинет, библиотека – 0,5 объема в течение часа.

При использовании канализационных труб нужно учитывать:

у пластика достаточно ограниченный диапазон эксплуатационных температур – не больше 70 градусов, поэтому канализационные трубы нельзя использовать для вентиляции саун, бань, мастерских;
совместимость с вентиляторами и прочим оборудованием по диаметру стыка;
пластик нестабилен, т.е. способен расширяться при нагреве и возвращать прежние размеры при остывании, поэтому нужно предусмотреть наличие компенсирующих участков, например, из гофры;
необходимость установки на некоторых участках теплоизоляции (на чердаке);
совмещение трубопроводов вентиляции с элементами кровли для монтажа сверху кровельного покрытия.

Для устройства принудительной системы в погребе, на мансарде или чердаке, в жилых помещениях, кухнях и санузлах расчеты проводят, учитывая производительность вентиляторов и прочего оборудования.

Расчет труб для монтажа вентиляции

При проведении расчета для создания эффективной системы вентиляции решаются 2 задачи:

рассчитывается продуктивность всей системы;
рассчитывается нужное количество материалов.

В первую очередь просчитывается необходимый диаметр пластиковых воздуховодов для всех участков.

Для определения сечения вентиляционных каналов производятся следующие действия:

вычисляется объем помещений по линейным размерам каждого: высоте, длине, ширине (данные перемножаются);
полученные данные суммируются;
определяется необходимое количество воздуха для замещения за 1 час в жилых комнатах, бойлерной, котельной, санузлах. Для быстрого расчета можно принять норму: обновление всего объема воздуха в жилых помещениях однократно за час;
результат округляется до большего числа;
диаметр воздуховодов определяется по таблице, учитывающей скорость движения потока воздуха и их объем.

Для установки воздухоотвода из кухни и котельной нужно использовать трубы диаметром 150мм или 200мм.

Для облегчения и ускорения процесса подбора оптимального диаметра труб теплотехниками разработана монограмма. Если нет желания тратить время на вычисления, лучше воспользоваться ею или принять усредненные значения, рекомендованные СНиП-ами

Для вентиляции в ванной и в туалете будет достаточно диаметра труб от 100мм до 150мм. При прокладке воздуховода под натяжным потолком достаточно канала диаметром 100мм.

Сборка и наладка узлов прохода

Проход через кровлю вентиляции оборудуется после того, как завершены операции по созданию воздухообменной схемы здания. При обустройстве нужны инструменты и приспособления:

проходка;
уплотняющий элемент, который состоит из резины или силикона;
силиконовый герметик;
шуруповерт;
дрель;
шурупы.

Сборка обычного узла производится по следующему плану:

Определяется участок выведения воздушных труб. По требуемым нормам нужно размещать вентиляционные каналы выхода промеж стропил и на ближайшем расстоянии к коньку.
Осуществляется разметка отверстия. Для этого можно воспользоваться маркером или картонной выкройкой. Размер отверстия должен быть больше диаметра воздуховода на 20-30 мм.
Проводится вырезание отверстия. На размеченном участке проделывается отверстие, предполагающее изъятие утепляющего и пароизоляционного материала крыши. Еще следует убрать обрешеточные детали, гидроизоляционный слой. Металлическая кровля подразумевает использование дрели, ножовки и ножниц по металлу. Воспользовавшись этими инструментами, сначала просверливаются щели, а потом вырезается круг.
Установка кровельной походки. Она располагается на трубе над поверхностью крыши. На трубу помещаются слои гидро- и пароизоляционного материала, которые приклеиваются строительным скотчем или герметиком. Применение резинового уплотнителя позволяет плотно закрепить проходку на кровле. В случае твердой кровли крепление обеспечивается саморезами. А если крыша имеет мягкое покрытие, то уплотняющий элемент клеится герметиком.
Надевание защитного зонтика на оголовок, чтобы предотвратить проникновение в трубу осадков, птиц, мусора.

При правильном размещении узла прохода отсутствуют впадины вокруг него. При наличии таких впадин в зимнее время года возможно образование снегового кармана, способствующего проникновению талой воды под кровлю.

Пример поэтапного монтажа

Чаще всего шибер размещается на выходе вентиляционной системы. Если монтаж вентилятора осуществляется в комплексе с задвижкой, которая регулируется, то такой механизм носит название пускового шибера. При подобном соединении задвижка выполняет миссию защитной заглушки, которая оберегает двигатель вентилятора от возможного перегрева.

Двигатель вентилятора запускают при заслонке для вентиляции, находящейся в закрытом положении. Иначе электродвигатель будет подвергаться ненужной нагрузке, которая рано или поздно приведёт к поломке оборудования.

Монтаж шиберной заслонки возможен двумя способами:

раструбный способ (труба в трубу) – при этом способе установки заслонка помещается в торцы трубы и не нуждается в применении креплений. Швы на стыке труб нужно тщательно загерметизировать силиконом;
фланцевый способ – предназначен для применения шиберов на прямоугольных вентиляционных трубах и связан с обязательным использованием крепёжного материала. Необходимым условием для него является использование высокопрочных материалов, которые смогут противодействовать агрессивной внешней среде.

Характеристики УП отечественного производства

УП под вентиляционные каналы должны изготавливаться по ГОСТу 15150. В этом документе указаны рекомендации по размерам УП и зазорам элементов при установке на кровле.

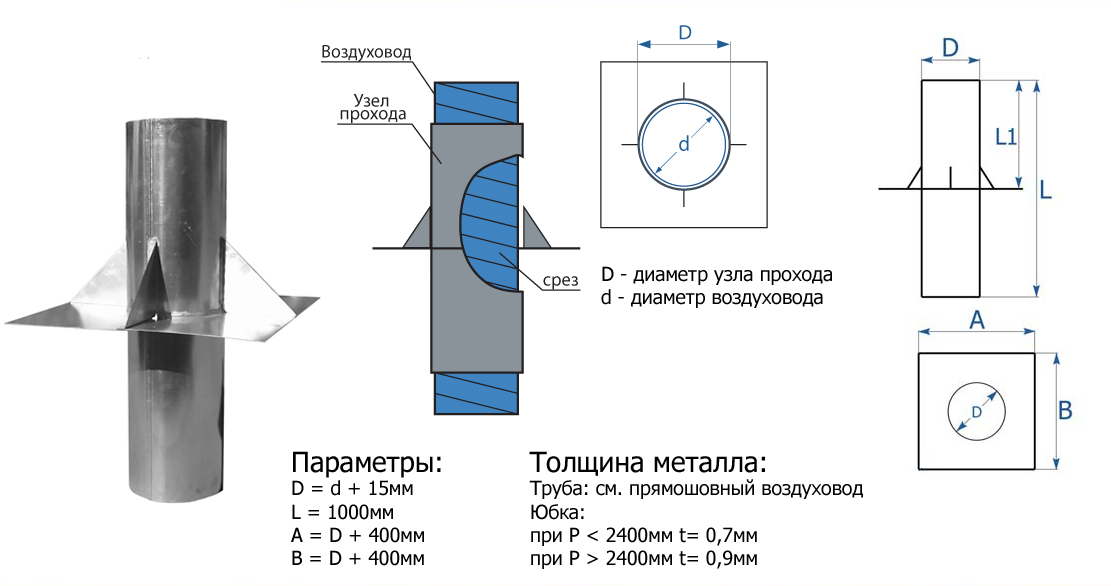

Размеры узла прохода

Промышленным серийным производством выпускаются различные по размерам и по форме УП. Основные требования, которые должны соблюдаться для вентиляционных узлов и элементов заключаются в следующем:

узел должен быть изготовлен из металла не менее 1,19 мм толщиной;
диаметр УП круглого сечения должен быть в пределах 10 – 12,5 см.
узлы с прямоугольным сечением не имеют ограничений по размерам;
узел должен быть обработан антикоррозийным покрытием;
размер опорного кольца, должен превышать диаметр патрубка на 30-40 см;
суммарная длина конструкции УП не должна, как правило, превышать 100 см (клапан не учитывается);

Узел прохождения воздуховода через крышу

Поскольку вентиляционная система работает как аэратор, прежде чем выбрать тип УП следует провести расчет схемы их установки и учесть параметры помещения:

уровень влажности;
степень загазованности;
возможные наименьшие и наибольшие значения температуры в здании;
содержание пыли и прочие.

Предназначение и монтаж узла прохода вентиляционной системы

Преимущества и недостатки решения

У инженеров нет единого мнения по поводу того, оправдано ли устройство вентиляционной системы с использованием труб. Одни утверждают, что у такого решения больше минусов, чем плюсов. Другие полагают, что вентиляция должна удовлетворять условиям строительных нормативов, и в таком случае она может быть сделана из любых подходящих материалов.

В действительности владельцу дома стоит исходить из реалий. Они заключаются в том, что канализационные трубы экологичны, а системы, созданные с их применением, отличаются герметичностью, надёжностью и прочностью. Трубы для канализации изготавливают из таких материалов:

поливинилхлорид;
полиэтилен;
полиуретан;
полипропилен.

Во всех случаях размерный ряд достаточно широк, что позволяет выбрать изделия с нужным диаметром. Продукция имеет различную конфигурацию, и это ещё один плюс: у владельца жилья есть возможность смонтировать вентиляцию любой сложности, в том числе с нестандартной разводкой.

Выбирая трубы по сечению, целесообразно отдать предпочтение круглым или прямоугольным. Они имеют тонкие стенки, за счёт чего конструкция получается не слишком тяжёлой, а процесс её сборки существенно упрощается. Изделия соединяют между собой, стыкуя раструбы. Герметичность обеспечивается благодаря резиновым уплотнителям.

Безусловный минус заключается в образовании статического электричества. Заряд возникает вследствие движения воздуха. С течением времени из-за этого на внутренних стенках оседает пыль. Если не принимать мер, система может засориться. Решение проблемы — использование антистатика. Им нужно обработать трубную продукцию непосредственно перед монтажом вентиляции.

Виды пластиковых труб для системы отопления

Виды УП

В продаже существует большое число разновидностей узлов прохода. Они отличаются своей конструкцией и другими параметрами.

Круглый узел прохода

Таблица. Виды узлов прохода.

Конструктивные особенности Краткая информация

Безклапанные и с клапанами	Модели, не оснащенные клапанами, стоят дешевле, но в них не предусмотрена возможность регулировки выброса воздуха и перекрытия его потока. Часто устанавливаются в частных домах. Клапанные узлы оснащены заслонкой, которая при необходимости может закрывать потоки воздуха, они оптимальны для установки систем вентиляции в административных или производственных зданиях – там, где постоянная работа вентиляции не нужна.
С утеплителем или без дополнительного утепления	Утепленные УП могут быть оснащены базальтовым или изготовленным из стекловаты слоем термоизоляции. Удобны для использования в тех случаях, когда труба вентиляции находится большей частью на улице или расположена далеко от конька. Утепление помогает избавиться от большого количества конденсата, который будет образовываться из-за разницы между температурами на улице и отходящих газов. Неутепленные УП применяются в случае, если строение находится в регионе с мягким климатом или труба вентиляции располагается рядом с коньком кровли.
Механические и автоматизированные	Механическая модель имеет специальный тросик, который позволяет регулировать циркуляцию воздушных потоков вручную. Подходит для обустройства постоянно работающих систем вентиляции. В автоматических УП предусмотрен контроллер, управляющий системой самостоятельно.

Установка узлов прохода вентиляции через кровлю

Все УП имеют особую маркировку, которая позволяет лучше разбираться в ассортименте оборудования. Выглядит она как буквенное и цифровое обозначение – например, УП1-01. Две последние цифры, идущие после буквенного обозначения, демонстрируют размеры конструкции. Они могут варьироваться от 01 до 10. Что касается первой цифры, то она показывает конструктивные особенности изделия. Например, единица сообщает, что система не оборудована клапаном и кольцом для конденсата. Двойка сообщает, что конденсатного кольца также нет, но имеется клапан механический. Тройка после букв говорит, что конструкция имеет и кольцо, и механический клапан. Но в изделиях такого типа последующие цифры будут варьироваться от 11 до 22, также сообщая о размерах конструкции.

Сегодня промышленность выпускает одиннадцать типоразмерных видов вентузлов, в том числе и для вентиляции фальцевой кровли и профнастила. Для оригинальных конструкций вентиляционных систем и аэраторов изготавливаются нестандартные варианты УП

Квадратные и прямоугольные узлы на кровле

Где используют?

Установка пластиковых вентиляционных труб возможна в любом бытовом помещении, но особенно в обновлении воздуха нуждаются места с высоким уровнем влажности и неприятным запахом. К примеру, в бане вентиляция предотвратит быстрый износ материалов, которые теряют стойкость под воздействием влаги и высоких температур, и предупредит рост уровня угарного газа и углекислоты. В гараже задачей установки является удаление автомобильного выхлопа и паров, сушка кузова, продувание смотровой ямы. В курятнике или другом помещении под скот система обеспечивает устранение вредных аммиачных паров.

Те же проблемы решает вентиляция и в частном доме. В воздухе обитает множество бактерий и вирусов, количество которых увеличивается после перенесенных болезней обитателями дома. Проветривание окон не справится с невидимыми вредителями. Этот вопрос решит только обустройство системы каналов оттока и притока воздуха.

Назначение вентиляционных заглушек

Вентиляционная заглушка

Заглушки для вентиляции служат для герметичного замыкания цепи воздуховодов.

Функции вентиляционных заглушек:

защита системы от грязи, воды, проникновения насекомых и грызунов, пыли;
перекрытие отдельной ветки воздуховодов от общей системы;
регуляция поступления воздуха в помещение;
предупреждение движения воздуха по воздуховодам.

Фасонное изделие предупреждает засорение воздуховодов, продлевает срок их эксплуатации без дополнительной очистки, обеспечивает безопасность. В некоторых системах вентиляции, например, в саунах, заглушки используются для регуляции воздушного потока.

Изготовление и установка заглушек

Схема заглушки

Производятся заглушки самых разных размеров и форм под все существующие виды воздуховодов. Кроме круглых заглушек для вентиляции есть прямоугольные и квадратные. Круглые заглушки для вентиляции выпускаются стандартных размеров, прямоугольные выполняются на заказ по точным размерам воздуховодов.

Материалы, из которых выполнены вентиляционные заглушки, соответствуют стандартам для вентиляционных каналов. Как правило, фасонные изделия изготавливаются из оцинкованной стали. Покрытие цинком продлевает срок службы заглушки для вентиляционных отверстий, предохраняет от коррозии. Более дорогие заглушки для вентиляционных отверстий производятся из нержавеющей стали.

Толщина листового металла 0,5 – 1,2 мм.

При установке заглушек в вентиляционную систему используются следующие виды соединений:

ниппельное — самое распространенное;
на резиновых шайбах;
на фланцах из уголка.

Круглые и квадратные вентиляционные заглушки располагаются на видных местах, поэтому многие производители уделяют их декоративности особое внимание

Разновидности и материалы для производства пластиковых труб

Существует несколько видов современных пластиков:

Поливинилхлорид (ПВХ).
Полиуретан.
Полипропилен.

Каждый имеет свои собственные преимущества и практически все – один-единственный недостаток.

Использование полипропиленовых труб для обустройства вентиляции промышленного здания

Поливинилхлорид (ПВХ)

Это самый дешёвый, легкий и прочный вариант, легко обрабатываемый как промышленно, так и в домашних условиях. В обычных климатических условиях он практически вечен и безвреден: разлагается если не сотни, то уж точно десятки лет, так что вентиляционные каналы и различные изделия из него переживут сам дом.

Но есть одно жёсткое ограничение в использовании. Этот пластик содержит хлор, а температура разложения ПВХ (160-180°С) ниже температуры пластичности (200-220°С). Поэтому его нельзя формировать с помощью горелки и, тем более, применять там, где используются относительно высокие температуры.

Круглая вентиляционная труба из поливинилхлорида (ПВХ)

При разложении будут выделяться соединения хлора и, в первую очередь, HCl. Этот газ с влагой образует собственно соляную кислоту, поэтому опасен для глаз и дыхательных путей, хотя во всем остальном просто неприятен или практически незаметен.

Таким образом, поливинилхлорид – идеальный пластик для вентиляции, частично исключая кухню, водонагреватель, камин и те места, где может возникнуть температура свыше 120°С (считается, что это «верхняя планка» для безопасности человека).

Прямоугольные плоские ПВХ-трубы для обустройства воздуховодов

Полиуретан

Этот пластик мало отличается от ПВХ, но может без проблем выдерживать температуры до 280°С. При температуре выше начинается разложение с выделением еще и азотных соединений, что в разы опаснее, чем соединения хлора.

Относительным недостатком считается его дороговизна, но зато он сочетает два несочетаемых, казалось бы, фактора: пластичность и износостойкость. Пластичность полиуретанов превосходит устойчивость гранита и стали к изломным напряжениям. Готовое изделие из полиуретана можно сгибать бесконечное количество раз – он не треснет и сохранит начальную форму, как только напряжение пропадёт.

Полиуретан идеален для бытовых температурных деталей, особенно там, где возможны сдвиги и искривления: сцепные кольца, всевозможные патрубки и участки, где может быть высокая бытовая температура.

Полиуретановый шланг для монтажа вытяжных вентиляционных систем

Полипропилен

Этот пластик идеален для формовки. Уже при 180°С он удивительно пластичен, так что любую трубу можно скрутить даже просто в горячем паре, а горелкой можно согнуть под любым углом. При этом он долговечен, а при высоких температурах сам по себе ничего опасного не выделяет (могут быть опасными примесные красители или специальные добавки). Находится в средней ценовой категории, но достаточной, чтобы делать из него не только составляющие систем пластиковой вентиляции, но и отопительные батареи.

Полипропилен – сравнительно дорогой, но универсальный безопасный пластик.

Вентиляционные трубы и комплектующие из полипропилена

Требования к монтажу

Так как для монтажа трубы необходимо вырезать часть крыши, в том числе и внешний участок, то слой гидро- и теплоизоляции после крепления конструкции необходимо хорошо загерметизировать. Если этого не выполнить, то через вентиляционную трубу в дом будет проходить вода, а температура в помещениях будет нарушена.

Существуют определенные требования:

не стоит соединять несколько проходов вентиляции в один, а для всех частей (канализационного стояка, вытяжки, чердака, жилых комнат) сделать отдельный выход на кровлю;
конструкции обязаны быть вертикальными без изгибов, чтобы была возможность свободно обеспечить перемещение воздуха на улицу;
для устройства шахт необходимо выбирать качественные фасонные изделия, которые могут обеспечить герметичность и беспрепятственное передвижение воздушных масс;

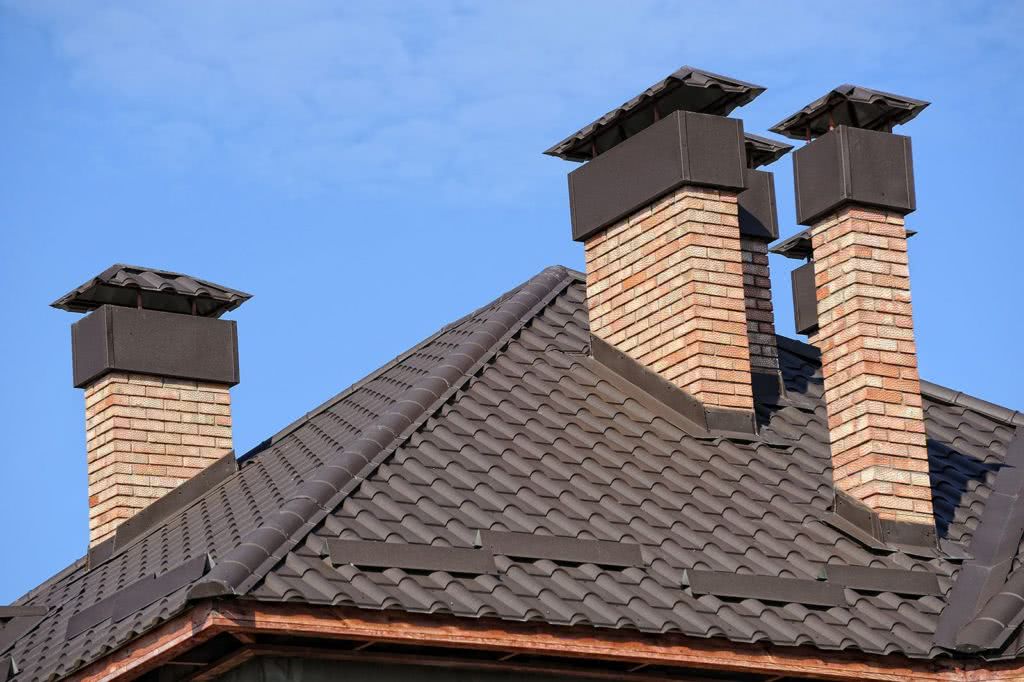

в идеале шахты вентиляции обязаны проходить через конек посередине конструкции либо на близком расстоянии возле него.

Монтаж проходов вентиляции через конек либо около него — это наилучшее решение для двухскатной крыши, которая не оборудована системой стропил с коньком.

Главным элементом узла прохода является выход — фасонное изделие в виде патрубка, которое имеет плоское основание, соответствующее типу и покрытию крыши. Для разных инженерных конструкций применяются различные виды фасонных изделий: проходная часть для труб, вывод для канализационного стояка и для вытяжки.

Отдельно в магазинах можно встретить специальные узлы вентиляции прохода через кровлю для профнастила, металлической черепицы, для гибкой и фальцевой крыши, а также универсальные изделия. Многие виды проходов соответствуют геометрии материалов для покрытия кровли, за счет этого они обеспечивают прочную герметизацию узла во время монтажа.

Организация вентиляции подкровельного пространства

Советы специалистов

Смонтировать самостоятельно выход вентиляции на крышу не очень сложно. Нужно иметь требуемые материалы и инструменты, а установку производить с учетом предварительно продуманного проекта и соблюдать определенные этапы.

Желательно, чтобы труба находилась четко над внутренним стояком шахты вентиляции. Если это по определенной причине выполнить не получается, лучше всего воспользоваться гибкой гофрированной трубой для подсоединения к узлам.

Высота трубы, которая находится над крышей, определяется в СНиП:

1. На плоской крыше размер трубы нужно выбирать учитывая ее диаметр, но не более 0,5 метра.
2. Во время монтажа выхода вентиляции около дымохода его размер обязан равняться ему.
3. При большой удаленности узла от конька кровли (более 4 м) нужно начертить воображаемую линию от верха кровли вдоль крыши вниз. Верх трубы обязан находиться на условной линии пересечения горизонта и конька.
4. Для скатной крыши немаловажен показатель удаленности вентиляционного выхода от конька: если труба находится дальше, чем на 60 см, то ее размер обязан составлять более полуметра.

Дополнительное оборудование

Для улучшения эффективности вентиляционной системы на кровле дополнительно могут устанавливаться различные элементы. Они требуются для создания участка пониженного давления, а также для защиты от атмосферных осадков:

1. Дефлекторы — это устройства, которые разряжают воздух на внешней части трубы благодаря действию ветра. За счет них создается зона пониженного давления, повышающая тягу.
2. Аэраторы — требуются для повышения воздушной циркуляции между наружным покрытием и теплоизоляционным слоем крыши.
3. Капельники — металлические или пластмассовые насадки, которые устанавливаются для защиты от проникновения дождевой воды в трубы.

Типы шумоглушителей

Устройство шумоглушителя

Существует несколько видов шумоглушителей для вентиляции:

пластинчатые или прямоугольные;
трубчатые.

Пластинчатые шумоглушители для вентиляции представляют собой трубу из оцинкованной стали прямоугольного сечения, разделенную ребрами вдоль. Расстояния между ними от 7,5 до 30 см. Ребра изготавливаются из базальтовой плиты и покрываются звукоизоляционным материалом (минватой, стекловатой, войлоком). При необходимости некоторые из ребер можно убрать, но чем меньше расстояние между ребрами, тем выше шумоизоляция. Одновременно увеличивается сопротивление потоку воздуха, чтобы его уменьшить, поверхности ребер обрабатывают пластиком или антиабразивным материалом. Чтобы, врезаясь в торцы ребер, воздух не создавал дополнительного гула, их снабжают обтекателями.

Трубчатые вентиляционные шумоглушители применяются в системах с вентканалами не больше 50 см. в диаметре. Их конструкция очень проста: две стальные тубы (прямоугольного или круглого сечения) установленные концентрично. Внутренняя труба перфорируется, наружная сплошная. Между стенками труб проложена звукоизоляция слоем 5 см. Чем плотнее материал, тем эффективнее шумопоглощение. Звукоизоляция укладывается в виде мягкого, полужесткого матов или жесткой плиты. Стандартная длина шумопоглощающего участка 50 – 90 см.

Для круглых каналов чаще используют трубчатые шумоглушители, а для прямоугольных (промышленные предприятия) – пластинчатые.

При смонтированном устройстве шум в помещении, расположенном возле вентиляционного оборудования, должен соответствовать санитарным нормам для этого вида помещения.

Цена шумоглушителя для вентиляции зависит от его длины. Стандартные изделия производятся 60, 90 и 120 см длиной. Но по индивидуальному заказу изготавливаются шумоглушители для вентиляции любого размера и диаметра. Цена в таком случае подсчитывается в каждом отдельном случае.
