Как проводится заливка плиты под фундамент своими руками

Оглавление

Что такое монолитная плита?

Такой фундамент состоит из бетона, в его конструкцию входит не только бетонное основание, но и армирующий каркас, гидроизоляция, песчаная подушка, которая защищает будущее строение от подземных вод. Дополнительно от разрушения фундамент защищает гидроизоляционный материал.

Рационально использовать в строительстве разновидность фундамента незаглубленного типа. Это дает возможность применять и возводить её в местностях со сложными видами грунта. Минимальная толщина монолитной плиты составляет 10 см, в ином случае конструкция фундамента непригодна для надежной опоры.

Плюсы и минусы обновленной конструкции

позволяет заметно снизить затраты при ремонте

При ее наличии нет необходимости заниматься подготовкой грунта, созданием подушки, иногда достаточно ее просто обновить и отремонтировать, чтобы обеспечить защиту здания от разрушения.

При этом старое покрытие может выглядеть вполне прочным и целым, однако не стоит забывать, что оно неоднократно подвергалось температурным и иным воздействиям, потеряло часть своих первоначальных свойств. Возможно оно начнет быстро разрушаться под слоем новой отмостки, что приведет к необходимости вновь приступать к ремонту.

Другой важный момент – подушка под старым покрытием. Она может быть некачественной и недолговечной. А грунт под подушкой может начинать оседать и это незаметно при наличии старого покрытия. Поэтому рекомендуется предварительно взвесить все плюсы и минусы и только потом решать, оставить старое покрытие или нет.

Много важной и полезной информации об устройстве отмостки представлено в данном разделе

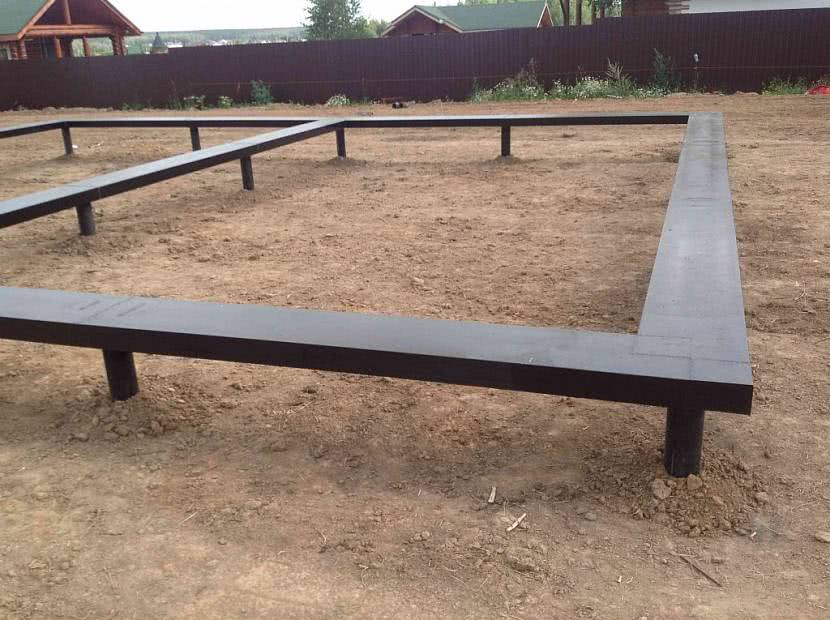

Фундамент на сваях

Свайные основания подходят для любых грунтов, кроме тех, что сложены из скальных пород. Их второе преимущество кроме универсальности – небольшие затраты на установку. Если на участке строительства высокий уровень грунтовых вод, какой фундамент сделать, потратив на него минимум времени и труда, тоже не вызывает споров – конечно, свайный.

Конструктивно он представляет собой армированные бетонные или металлические столбы, установленные по периметру несущих стен с определённым шагом и заглублённые в грунт до твёрдого слоя ниже уровня его промерзания. По верху все выступающие над землёй столбы связываются ростверком. Это монолитная армированная бетонная лента, мощный стальной профиль (швеллер или двутавр) или, если вес дома невелик, брус большого сечения.

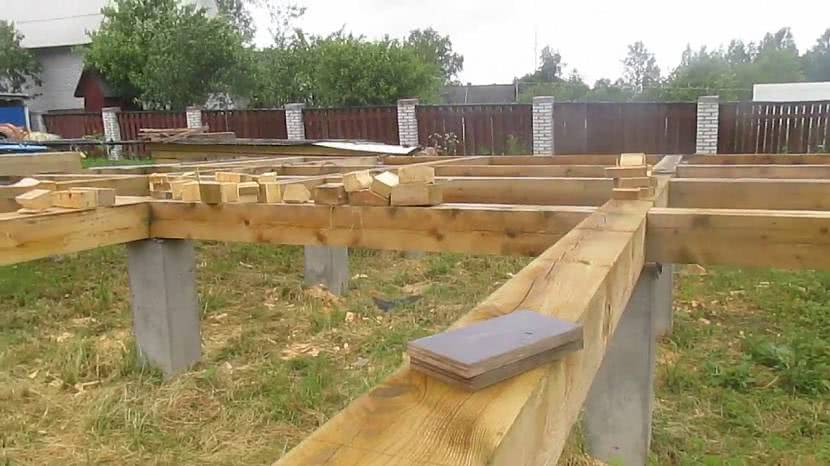

Надземная часть свайного фундаментаИсточник 1pokirpichy.ru

Виды свайных оснований

Сваи бывают забивными, буронабивными, винтовыми. У каждого вида есть свои плюсы и свои недостатки.

Забивные железобетонные сваи – надёжные, долговечные, выдерживают большую нагрузку. Для их монтажа необходима спецтехника.
Винтовые сваи можно устанавливать как механизированным, так и ручным способом. Их главное преимущество перед другими видами – способность не разрыхлять, а уплотнять грунт вокруг себя при вкручивании, что увеличивает их устойчивость и стабильное положение.
Буронабивные сваи самые бюджетные из всех, особенно если делать их своими руками: бурить скважины ручным буром, армировать их и заливать бетоном.

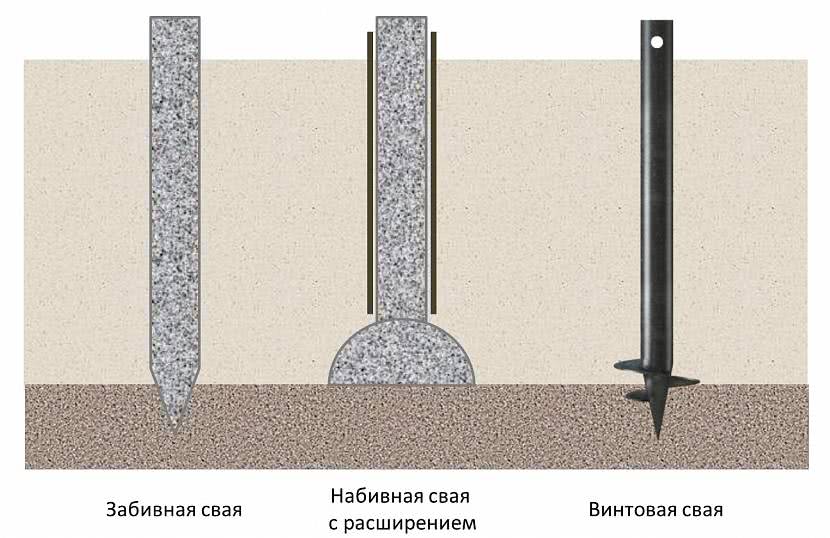

Виды свай: забивная, набивная и винтоваяИсточник kursremonta.ru

Плюсы и минусы

Свайный фундамент любого вида не подвержен воздействию сил морозного пучения, если сваи опираются на непромерзающий, не насыщенный водой, твёрдый и неподвижный слой грунта. Иногда такой слой находится на очень большой глубине – более 2,5-3 метров. Заливать бетонную ленту такой высоты обойдётся весьма недёшево. И сваи в этой ситуации вне конкуренции.

Но если грунт на участке вообще не содержит твёрдых слоёв, что тоже случается, сваи, не имея под собой прочного основания, не удержат дом в стабильном положении. Это один из их недостатков. Есть и другие:

недостаточная несущая способность: свайный фундамент годится только для сравнительно лёгких строений – каркасных, деревянных, из лёгких ячеистых блоков;
невозможность строительства цокольного или подвального этажа;
необходимость в качественном утеплении нижних перекрытий и их защите от сырости.

Большой плюс при устройстве свайных оснований – минимум земляных работ, чистая и свободная от отвалов строительная площадкаИсточник kakoydom.ru

Порядок изготовления монолитных перекрытий

Технология изготовления монолитного перекрытия интуитивно понятна. Чтобы задать плите необходимую форму и толщину, удержать бетон в стабильном положении до набора прочности, делают опалубку. Чтобы увеличить её прочность и сопротивление прогибам, создают армирующий каркас из металлических стержней, уложенных вдоль и поперёк пролёта. Чтобы в структуре плиты не было расслоений и холодных швов, бетон заливают в один приём.

Но каждый из этих этапов имеет свои нюансы и требования к выполнению.

Устройство опалубки

Так как заливают монолит довольно толстым слоем, имеющим большую массу, конструкция опалубки должна быть надёжной, рассчитанной на серьёзные нагрузки. Идеальный вариант – стальные телескопические стойки и балки с настилом из толстой ламинированной фанеры.

Комплект для каркаса опалубки Источник opalubka-moskva.ru

Их плюсы очевидны: длина стоек легко варьируется, позволяя без проблем создавать горизонтальную плоскость, стальные балки выдерживают огромную нагрузку, а фанера не прогибается под тяжестью бетона и легко отделяется от него при демонтаже.

Минус готового комплекта опалубки – высокая стоимость. Стойки и балки можно арендовать, а вот настил при подгонке под размеры пролётов приходится резать, поэтому фанеру можно только купить, а потом продать за меньшую цену.

Поэтому опалубку в большинстве случаев делают из имеющегося пиломатериала, который впоследствии можно будет использовать в других целях. Это брус с минимальным сечением 100х100 мм или 150х50 мм и обрезные доски толщиной не менее 25-30 мм. Стоечный брус можно заменить брёвнами диаметром от 100 мм.

Опорная часть деревянной опалубки Источник pogreb-podval.ru

Монтаж опалубки – ответственный процесс, так как сделать бетонное перекрытие своими руками нужно максимально ровным, чтобы впоследствии не разориться на выравнивании и отделке.

Разметка.

По периметру несущих стен с шагом не менее 100 см (лучше 60-80 см) ставятся метки, по которым измеряется высота опорных стоек от пола. Расстояние от верха стены до метки должно быть равно толщине поперечных брусков в сумме с толщиной досок для настила.

Монтаж каркаса.

Установленные по периметру стойки попарно связывают по верху ригелями – поперечными брусками, расположенными параллельно короткой стене. Под бруски с тем же шагом ставят дополнительные опоры, чтобы верхние грани всех брусков находились в одной горизонтальной плоскости.

Устройство настила.

На ригели укладывают доски или листы фанеры. Плоскость настила должна точно совпадать с верхней кромкой стены, а между ней и периметром настила не должно быть щелей. Элементы настила не крепят к ригелям, а просто укладывают вплотную друг к другу, иначе демонтировать опалубку будет сложно. Как вариант, его можно прикрепить к ригелям снизу на уголки.

Можно уложить доски в разбежку и застелить их фанерой 8-10 мм, чтобы со стороны потолка получить гладкую плиту Источник fundament77.ru

Плюсы и минусы решения

При выборе ленточного основания с плитой по грунту стоит разобраться в плюсах и минусах подобного инженерного решения. К достоинствам можно отнести следующие факторы:

Повышенную прочность. Армированная бетонная плита способна выдержать даже высокие нагрузки.
Этот тип основания подходит для разных типов почв, в том числе, для глины, торфа, суглинков, а также при высоком залегании почвенных вод.
Длительный срок эксплуатации основания.
Такой фундамент можно считать основой для строения с любой этажностью.
Монолитная плита будет основанием для будущего пола первого этажа.

Однако ленточный фундамент с плитой по грунту имеет и свои отрицательные стороны:

повышенный расход стройматериалов, по сравнению с возведением обычного ленточного фундамента;
в связи с неглубоким заглублением основания требуется проведение точных расчетов;
Высокая трудозатратность процесса в связи с необходимостью проведения земляных и бетонных работ;
Высокая стоимость по сравнению с обычным ленточным основанием.

Однако в целом отзывы специалистов об этом типе основания положительны, положительные качества таких фундаментов перекрывают недостатки.

Цельная фундаментная плита – специфика применения

Монолитная плита, изготовленная из армированного бетона, отличается повышенным запасом прочности и используется в области промышленного, гражданского и жилищного строительства для сооружения различных типов строений:

дачных построек;
частных домов;
групповых и одиночных коттеджей;
объектов промышленной сферы;
помещений для хранения транспорта;
различных зданий малой этажности.

Различные типы фундаментов приходится заливать строителям для постройки зданий

Прочностные характеристики железобетонного фундамента позволяет ему выдерживать вес построек из различных материалов:

блочного бетона;
натурального камня;
обожженного кирпича;
деревянного бруса;
бутового камня;
армированного бетона.

Плитный фундамент также используется в качестве основы для сооружения каркасных строений и бревенчатых домов. Положительно зарекомендовала себя в различных условиях эксплуатации фундаментная плита под дом из газобетона. Она предотвращает растрескивание стен, построенных из хрупких газонаполненных блоков.

Монолитная плита – оптимальный вариант для решения следующих задач:

строительства зданий на болотистых почвах;
возведения домов на грунтах с близко расположенными подземными водами;
сооружения построек на проблемных почвах, склонных к пучению;
постройки объекта на насыпных грунтах, содержащих мелкий песок.

До того, как залить монолитную плиту, следует рассчитать прочность конструкции и выполнить расчет арматуры. Определяясь с возможностью применения цельной плиты для сооружения фундамента под конкретное строение, следует определить толщину основания и выбрать глубину залегания плитной основы.

Вес построек из различных материалов позволяет выдерживать прочностные характеристики железобетонного фундамента

При этом необходимо учитывать следующие факторы:

свойства почвы на стройплощадке;
уровень расположения грунтовых вод;
нагрузочные характеристики фундамента;
массу будущего здания;
особенности климатических условий;
высотные колебания на месте работ;
рабочие характеристики применяемого стройматериала.

Расширенный диапазон применения монолитной плиты обусловлен увеличенной площадью опорной подошвы, которая обеспечивает:

пропорциональное распределение на почву массы строения;
предотвращение осадки отдельных частей коробки здания;
демпфирование реакции почвы, связанной с морозным пучением;
невозможность образования трещин на стенах здания.

Отличия утепленной монолитной шведской плиты и видео о ее строительстве

Как уже говорили ранее, разработанная шведскими строителями утепленная плита под дом является энегосберегающей. При ее строительстве используется несъемная опалубка из экструдированного пенополистирола. В результате утечки тепла в грунт минимальны. Второе коренное отличие — вмонтированная в плиту система водяного теплого пола.

Так как инженерные системы оказываются залиты в толще бетона, она требует точного и грамотного расчета. Высокие требования предъявляются и к исполнению. Даже небольшие ошибки критичны. Делать УШП вы можете и сами, но проект лучше заказать. Примерный расклад по затратам смотрите в следующем фото. Суммы уже неактуальны, но процентное соотношение справедливо. Стоимость проекта фундамента составляет порядка 1%.

В следующих видео вы увидите этапы изготовления шведской плиты под конкретный дом. Описано много полезных приспособлений, которые облегчат работу, даны пояснения по некоторым особенностям.

Зачем нужен расчёт нагрузок и почему его должны делать специалисты

Если в проекте дома заложены сборные перекрытия, а владелец решает заливать монолит, ему придётся определить параметры плиты – толщину заливки, диаметр арматуры, количество рядов и размеры ячеек армирующего каркаса, необходимость возведения дополнительных опор и т.д. Разумеется, это необходимо делать и при строительстве зданий без проекта, например, гаража с подвалом.

О последствиях обрушения перекрытий можно не рассказывать, достаточно посмотреть на фото Источник dcdn.lt

Основные параметры для такого расчёта – это нагрузки на перекрытие, длина и ширина пролётов, марка бетона. Нагрузки вычисляются путём сложения всех сил, воздействующих на единицу площади. Это:

вес самой плиты;
вес стяжки и всех слоёв напольного и потолочного покрытий;
нагрузки от опирающихся на плиту перегородок, элементов кровельной системы, межэтажных лестниц;
вес печей, каминов и других массивных конструкций;
вес инженерных коммуникаций;
вес мебели, оборудования и людей.

Даже если вы сможете самостоятельно определить суммарную нагрузку, это не поможет вам понять, как залить плиту перекрытия своими руками, какой толщины её делать и как армировать. Потому что нужно учитывать сопротивление материалов изгибу, ударным нагрузкам и другие их характеристики. А также знать, какой запас прочности должна иметь плита. Это сложные расчёты, которые по плечу не каждому инженеру.

Пример расчёта монолитного перекрытия Источник chertezhi.ru

Не секрет, что в частном малоэтажном домостроении часто обходятся без расчётов, заливая перекрытия с запасом по толщине. Вполне достаточной считается толщина 12-18 см при марке прочности бетона не менее В20. Все, что больше, требует обоснования расчётами, так как с увеличением массы плиты увеличивается нагрузка и на неё, и на стены с фундаментом.

Как рассчитать толщину фундаментной плиты

Определившись с типом плитного фундамента, приступают к расчёту параметров железобетонной плиты. Её толщину определяют таким образом, чтобы обеспечить оптимальное удельное давление на грунт

Достичь в этом вопросе равновесия чрезвычайно важно, иначе при чрезмерной нагрузке на грунт дом будет усаживаться, а при недостаточной — перекосится

При расчёте учитывают несколько факторов:

тип и особенности грунта;
массу самого плитного фундамента;
вес строительных материалов, необходимых для строительства здания;
полезную нагрузку в виде оборудования, мебели, инженерных коммуникаций и элементов инфраструктуры;
снеговую и ветровую нагрузку.

Определение толщины фундаментной плиты под крупномасштабное строительство — тема для отдельной статьи. Если необходимо рассчитать основание под небольшой жилой дом, то пользуются упрощённой методикой.

Вычисляют суммарный вес здания с отделкой и коммуникациями, после чего к полученному значению прибавляют климатическую (снег, дождь, ветер) и эксплуатационную (обстановка, оборудование, люди) нагрузку.
По суммарному весу и площади сооружения в плане рассчитывают давление на грунт (вес фундамента не учитывается).
По данным из представленной ниже таблицы (цифры в скобках) определяют вес, которого не хватает для достижения оптимальной нагрузки на грунт.
Учитывая, что плотность армированного железобетона равняется 2,7 г/см3, а также на основании данных о площади, вычисляют толщину плиты.
Полученное число округляют до 5 см в ближайшую сторону. При этом допустимое отклонение от оптимального давления должно составлять не более 25%.

Таблица: расчёт толщины плитного фундамента

Грунт	кгс/см2
Щебень, гравий	5
Пески крупные, гравелистые	4
Пески средней крупности	3
Пески мелкие и пылеватые плотные	2 (0,35)
Пески мелкие средней плотности	1,5 (0,25)
Супеси твёрдые и пластичные	2,5 (0,5)
Суглинки твёрдые и пластичные	1,5 (0,35)
Глины твёрдые	4 (0,5)
Глины пластичные	1,5 (0,25)

Возможен вариант, когда рассчитанное значение превышает 35 см. Это говорит о том, что при выборе типа основания была допущена ошибка и дом свободно сможет стоять на ленточном или столбчатом фундаменте. Если же вышло так, что толщина плиты должна составлять 15 см, то это свидетельствует о чрезмерном весе здания — в этом случае его постройку лучше доверить специалистам.

Заливка своими руками

Заливка плитных фундаментов осуществляется с применением автоматизированных бетономешалок или ручная работа с помощью корыта и совковой лопаты, выбор происходит в зависимости от размеров основания и временного промежутка для освоения участка. Средняя бетономешалка способна за час непрерывной работы выдать 60 — 180 литров готовой смеси. Автоматизированная машина способна существенно облегчить труд человека. Согласно технологической карте один кубический метр бетона можно залить бетономешалкой за пять часов. Исходя из этого, нужно планировать свои действия. На период застывания также влияет и марка бетона, которая используется для смеси.

Пошаговая инструкция по устройству плитного фундамента

Подготовка поверхности

Первый делом нужно выполнить разметку по периметру площади и снять плодородный слой грунта. После проведения земельных работ застилается геотекстильный настил. Далее стоит засыпать площадь щебнем и песком для формирования подушки. Песок утрамбовывается слоями по 10 см. Затем укладываются коммуникации. Прокладка коммуникаций в плитном фундаменте схожа с такой же операцией в утепленной шведской плите. Трубы лучше прокладывать в специальных гильзах, которые позволяют проводить ремонт и замену коммуникаций. Некоторые строители дублируют канализационные трубы в плите, чтобы в случае выхода из строя одной трубы пользоваться другой.

Формирование основания

Далее выполняется стяжка из раствора М100 с толщиной порядка 10 см. Поверх нее укладывается гидроизоляция, швы которой пропаиваются горелкой. Гидроизоляция должна быть несколько больше площади будущего фундамента, чтобы затем завернуть настил вверх.

Армирование плитного фундамента

После формирования основания выполняется монтаж арматуры. Как правило, для каркаса плиты нужно вязать двухрядную арматуру из прута толщиной 12-16 мм и размером ячейки порядка 20-30 см. Весь каркас должен быть выше уровня основания не меньше чем на 5 см, для этого под арматуру подкладываются специальные проставки. Это делается для того, чтобы после заливки плиты бетоном, арматура была утоплена внутрь.

Заливка плитного фундамента

После армирования формируется опалубка плитного фундамента. Опалубка такого фундамента является простейшей конструкцией, представляющей собой деревянные щиты, установленные по периметру фундамента. Такая опалубка не потребует больших финансовых вложений по сравнению, например, с опалубкой ленточного фундамента.

После окончания всех подготовительных действий происходит заливка и трамбование бетона. Проще всего для этого использовать миксеры, поскольку такой фундамент требует значительного количества бетона, который должен быть залит одним разом во избежание неровности засыхания и образования трещин.

После заливки, трамбовки и выравнивания, фундаменту дают в течение 4 недель набрать марочную прочность, периодически его увлажняя. Также, для исключения его быстрого засыхания, его накрывают парниковой пленкой. Через 28 дней плитный фундамент будет готов к дальнейшему использованию и строительству.

Отличное видео, иллюстрирующее от А до Я процесс построения плитного фундамента, вы можете посмотреть ниже:

Фундамент – монолитная плита на буронабивных сваях

Для нашего загородного дома, который мы строим в неблагоприятных гидрогеологических условиях был выбран фундамент – монолитная плита на буронабивных сваях. Проектная площадь фундамента – 55 кв.м. В тексте пошаговое описание обустройства фундамента с фотографиями. Общая стоимость фундамента – немного меньше двух тысяч долларов.

Стоит отметить колорит нашей молодой семьи, помимо нас, это еще плюс два поколения инженеров-строителей с обеих сторон. Нужно ли говорить, что каждый шаг в процессе постройки нашего загородного дома напоминает консилиум. Фундамент, как основа будущего дома был тщательно продуман и выдержит нагрузку нашего небольшого дома, даже если сверху надстроить еще пару этажей, помимо спланированных двух.

Выбор типа фундамента

Почему выбор пал на такой тип фундамента, а не, например, ленточный, или на бетонных блоках? Из-за возможного оседания данного ленточного фундамента под воздействием грунтовых поверхностных вод. Кроме того грунты на нашем участке слабые (стандартные грунты в нашей лесистой местности – серые подзолистые), а плита будет устойчива к смещению грунтов.

Но остановится только на монолитной плите – было бы слишком просто. Было принято решение дополнительно укрепить фундамент сваями, и именно буронабивные сваи используются в неблагоприятных гидрогеологических условиях. Такой вид свай кроме основных плюсов имеет еще одно неоспоримое преимущество перед другими – низкая стоимость.

Подготовительные работы

Первым делом была сделана разметка и потом проведены земляные работы. Экскаватор сравнял землю (надо отдать должное дядечке водителю, настоящий перфекционист, он все старался сделать под прямым углом, подравнивал, делал работу ну прям с любовью) , отбили отметки четырех точек, разбили оси под углы 90 градусов (теодолитом, хотя можно пользоваться, например «египетским треугольником» ).

Кстати, несоответствие осей готового фундамента полсантиметра, которое получилось в готовом фундаменте, вполне не плохой результат.

Обустройство буронабивных свай и подбетонка

Следующим шагом, ручным буром (работали два человека), бурились скважины под сваи, глубина каждой – 2 метра(минимальная глубина – 1.5 метра). Сваи запроектированы по углам фундамента и серединам сторон, всего восемь штук.

После, по плоскости отсыпали 15 см щебня, который разравняли, а затем электротрамбовкой тщательно утрамбовали. Щебень – важнейший элемент дренажа фундамента.

Собрали металлическую опалубку. Вообще, можно сделать самодельную опалубку из досок, но металлическая лучше и удобнее. Её легко арендовать на несколько дней.

При заливке монолитного фундамента – плиты, нужно заранее спроектировать некоторые коммуникации. Так что ,еще до заливки подбетонки, вывели короб под ввод воды в дом и вывод канализации с помощью канализационной наружной трубы.

Связали столбы арматуры – арматурный каркас свай, и поместили их в подготовленные скважины, засыпали щебнем

Выставили опалубку и миксер с бетоном B 15 П3 залил пятно дома (на высоту 10 см), сваи.

Опалубка использовалась металлическая, благодаря такой опалубке стены плиты получились ровные, без видимых стыков, да и скорость установки такой опалубки выше.

Надо сказать, подбетонка необходима согласно стандартов СНиП 52-01, СП 52-101/ 2003 и СП 50-101/2004 и выполняет ряд функций:

– выравнивает поверхность для последующего укладывания арматурного каркаса;

– служит как дополнительная гидроизоляция;

– равномерно распределяет силы, возникающие в грунте.

Монолитная плита

Всего день бетон постоял, после чего, связали арматуру (ячейка 80х80 внизу и вверху), выставили опалубку и залили бетоном B 25 П3, толщиной 30 см.

Выбрали обычную металлическую арматуру, хотя были предложения попробовать инновационную арматуру из стеклопластика, но отказались от этой идеи из-за того, что технология не проверена временем (по крайней мере, в наших широтах, а дом строится « на века»). Вяжем арматуру сами обычным крючком, отожженной проволокой.

Фундамент по периметру обработали мастикой гидроизоляции в один слой и через день битумным праймером холодного применения, также в один слой (вдвоем эти этапы сделали за пару часов каждый).

Фундамент обошелся нам сравнительно недорого, как для такого прочного, всего в пару тысяч долларов «на все про все» (правда это при небольшой площади, всего в 55 кв.м, очень многие норовят сказать о таких удивительно маленьких размерах будущего дома и сравнить размеры ну, например, с гаражом). Рекомендовать ли такой фундамент другим? Мы довольны, как сказала одна барышня «он очень красивый». Какой бы вы фундамент не выбрали, в зависимости от гидрогеологических условий на участке, главное, аккуратность в работе.

Выбор материалов для монолитного бетонного основания

От качества материалов, которые будут использоваться при создании монолитного плитного фундамента, зависит прочность и надежность всей конструкции. Поэтому, следует очень ответственно подходить к этому процессу.

Бетон

Особое внимание следует уделить выбору бетонного раствора, так как для создания монолитного основания рекомендуется использовать особый класс этого строительного материала. В частности бетон должен иметь следующие характеристики:

Характеристики бетона

Марка – не ниже М300, что соответствует классу прочности В22,5. Читайте дополнительную статью о том, какой цемент использовать для фундамента.
Подвижность смеси – П-3.
Морозостойкость – выше F
Водонепроницаемость – не ниже W

Теплоизоляционные материалы

Чаще всего монолитный плитный фундамент возводится под строения, которые эксплуатируются круглый год. Поэтому к выбору утеплителя для основания дома также следует подходить ответственно.

Материалы для теплоизоляции

Чаще всего утепление монолитной плиты выполняют с помощью экструдированного пенополистирола. Этот материал обладает отличными теплоизоляционными характеристиками и не требует особых навыков в процессе монтажа. Главное условие – выполнять теплоизоляцию плитного основания в соответствии с технологией утепления бетонных и железобетонных конструкций. Вас также может заинтересовать подробная статья о технологии строительства утепленной шведской плиты.

Материалы для гидроизоляции

Защитить фундамент в виде монолитной плиты можно с помощью любых соответствующих материалов. Однако их следует выбирать в зависимости от степени влажности грунта в месте строительства. При глубоком залегании грунтовых вод можно выполнять гидроизоляцию по простой схеме, используя доступные влагозащитные материалы. Если грунтовые воды располагаются близко, то следует предпринять более серьезные меры. Для создания надежной защиты от почвенной влаги рекомендуется использовать специальные влагозащитные мембраны (читайте более подробно про применение гидроизоляционных мембран для фундаментов и подвалов).

Кроме того вполне может использоваться рулонная гидроизоляция, например, битумно-полимерные материалы. Они отличаются более качественным составом, благодаря которому материал выдерживает высокую и низкую температуру без снижения качественных характеристик.

Выбор арматуры

Для создания арматурного каркаса можно использовать обычные прутья диаметром от 14 мм. Класс арматуры не имеет значения, если соединение прутьев будет выполняться вязальной проволокой. Читайте более подробно про правила выбора и расчета арматуры для фундамента, а также про такую новинку, как стеклопластиковая арматура.

Подготовка к заливке монолитного фундамента

Заливка фундамента – это завершающий этап сооружения монолитной плиты. Предварительно проводят несколько других мероприятий для того чтобы подготовить необходимую участок для заливки воды. Перед заливкой делают следующее:

Изначально необходимо выровнять участок, на котором будет располагаться плита и снимают с него верхний слой грунта. На данном этапе рассчитывают глубину залегания фундамента, в соответствии с чем выкапывают котлован.

Следует провести дренажную систему, которая будет отводить грунтовые воды от фундамента здания, предотвращая его разрушение.

Необходимо насыпать дренажную подушку, чаще всего для этого используются в песок или мелкий щебень. Во время засыпания материала его обязательно тщательно утрамбовывают. Толщина такого слоя составляет не менее 30 см.

После требуется обеспечить гидроизоляционный слой при помощи укладки полиэтиленовой пленки и рубероида.

Выставляется опалубка из досок, толщина которых должна быть не менее 3 см

Очень важно опалубку сделать крепкой и прочной, она необходима для задержки бетона непосредственно в котловане.

Производится обустройство арматурного каркаса, для которого используются прутья с сечением в 10-15 мм. Технология укладки арматуры крестообразная, связывание прутьев обеспечивается при помощи проволоки

Арматурное усиление располагают от верха и низа плиты на расстоянии 5 см.

После того, как все указанные пункты процесса выполнены, можно приступать к непосредственной заливке основания.

Виды и типы

Конструкция плитного фундамента в традиционном варианте состоит из таких слоев:

геотекстиль;
подушка;
гидроизолятор;
утеплитель;
бетонная стяжка;
армированная плита.

Конструкционные отличия плитных фундаментов объединяют в типы, которые нашли свое применения в различных областях.

Скандинавская

Закладка фундамента по скандинавской технологии связана с развитием идей энергоэффективного строительства. Бетонное основание в замкнутом контуре из теплоизоляционного материала практически исключает потери тепловой энергии в грунт

Это свойство особенно важно для каркасных, щитовых и деревянных домов

Из аэродромных плит

С целью экономии при устройстве основания для частных домов иногда используют уже готовые железобетонные изделия, например, аэродромные плиты.

Изделия различаются по:

габаритам,
форме граней,
способу натяжения арматуры,

поэтому точно прогнозировать несущую способность готовой силовой конструкции достаточно сложно. При этом, технология применима для строительства жилых домов, бань и коттеджей на пучинистых, слабых грунтах, а также на участках с сильным горизонтальным смещением.

По канадской технологии

Среди частных строителей такой фундамент называют «плавающим», поскольку плита опирается на поверхность грунта и перемещается вместе с земельным пластом в период сезонных подвижек.

Шведская

Шведская технология подразумевает закладку в стяжку системы водяного отопления, что позволяет использовать плиту фундамента в качестве чернового пола для первого этажа.

Вес всей конструкции равномерно распределяется через слой утеплителя на подушку из нерудного материала. В данном случаеутеплитель позволяет аккумулировать тепло и возвращать его в дом. Более подробно расскажет эта статья.

Финская

Как и с фундаментом типа УШП, устройство основания сопряжено с закладкой коммуникационных систем. В схеме строительства финской плиты предусмотрен дополнительный этап – монтаж ребер жесткости, благодаря чему технология становится особенно эффективной на участках с нестабильным грунтом. Более подробно можно узнать тут.

Из дорожных плит

При схожих характеристиках фундамент из дорожных плит выйдет в 1,5–2 раза дешевле закладки монолитной плиты. Изделия укладывают внутри «пирога» фундамента на слой теплоизолятора, а затем заливают бетоном.

Недостатки методики связаны со сложностью организации доставки и укладки дорожных плит, а также невозможностью проверить качество приобретенных изделий. Подробности — в этой статье.

Из железобетонных

Сборно-монолитный способ устройства плитного фундамента заключается в том, что готовые заводские изделия устраивают на подушке, а сверху делают бетонную стяжку с одним слоем армокаркаса. Подробнее читайте в этой статье.

Структура монолитной плиты для фундамента

Простая конструкция плитного фундамента, позволяет без привлечения высококвалифицированных специалистов выполнить монтаж такого основания. Однако, потребует значительно затратить трудовые силы, поскольку объем работ внушительный, начиная от копки котлована для заглубления, до вязки арматуры и заливки плиты.

Классическая конструкция полного ж/б фундамента выглядит следующим образом :

структура плитного фундамента

Основными элементами является:

Вязанная арматурная сетка. Монтируется от одного до нескольких слоев в одном горизонте, зачастую не менее двух слоев. Для армирования используется материал от 10 до 16 мм, наиболее востребована арматура диаметром 12 мм. Рассчитывается объем и диаметр арматуры исходя из запланированных размеров плиты: толщины и периметра. Армированную сетку можно монтировать самостоятельно, на месте, из закупленных прутов, или приобрести уже готовую, сварную.

армированная сетка фундамента

Бетонная смесь. В состав бетонной смеси входит гравий, песок и пластификаторы, которые придают раствору прочности и вязкости. Цемент следует использовать марки не менее М250. Мраку М300 можно использовать для строительства более высоких зданий, но не более 4-5 этажей, в зависимости от весовой нагрузки. Более прочные марки, например М400, уже применяются для многоэтажной застройки.

Вся конструкция устраивается на песчано-гравийной подушке, с гидроизоляцией, а при необходимости и утепляется. После набора прочности, торцевые части ж/б фундамента, так же, покрывают специальной мастикой, если на стадии сборки опалубки не использовались гидроизоляционные рулонные материалы. Быстро и эффективней, выполнить устройство монолита с использованием специальной техники и с привлечением физического труда, только для точечных работ. К таким работам относится выравнивание котлована, армирование, утепление и гидроизоляция. Объемные же работы, такие как копка котлована и заливку плиты, рекомендуется выполнять, используя строительную технику. Так, например, если позволяют средства, заливать плиту целесообразно за один раз, а не мешать раствор в ручную за несколько десятков раз. Таким образом, не создается слоистость в структуре плиты, достигается максимальная цельность.

заливка бетоном армосетки монолитного фундамента

После выполнения всех работ, плита должна набрать прочность и «высохнуть» в теплое время года и в относительно сухом климате, этот процесс занимает до 1 месяца. Лучше всего, что бы свежий фундамент «перезимовал», отстоявшись до 6 месяцев, тогда он успеет осесть, и проявить все свои недостатки, если таковые будут иметь место.

Подробнее про особенности ухода за фундаментом в статье: « Уход за фундаментом после заливки и его гидроизоляция»

Вывод

Заливка бетонной плиты не имеет сложностей, осуществить ее можно и своими руками. Однако чтобы конструкция имела прочность, надежность и продолжительный срок службы, следует соблюдать правила приготовления бетонной смеси, последовательность укладки и обеспечить условия для застывания раствора. Твердение смеси занимает много времени и требует дополнительного ухода. Таким образом, в жаркое время годы залитый бетон следует постоянно увлажнять и прятать от прямых солнечных лучей, обеспечив естественное застывание.

Что касается времени года с отрицательными температурами, то бетонный раствор требует дополнительного подогрева и укладки слоя материала с низкой теплоотдачей. Придерживаясь рекомендаций, бетонная смесь, изготовленная собственноручно, получится высокого качества и прослужит не один десяток лет.

Заливка плиты под фундамент
