Укладка плит перекрытия на фундамент

Расчет пошагово

В автоматическом режиме выполнить расчет плиты перекрытия для жилого здания поможет онлайн-калькулятор – нужно только ввести геометрические размеры конструкции и марку используемого бетона. Вычисление производится на основании нормативных параметров и нагрузок, которые регламентированы СНиП 2.01.07-85.

Методику самостоятельного определения параметров рассмотрим ниже.

Определение расчетной длины плиты

Основными понятиями при проектировании геометрии монолитной плиты являются проектная и физическая длина. Под понятием «расчетная длина» следует понимать минимальное расстояние между наиболее удаленными стенами. Из этого можно сделать вывод, что физическая длина будет всегда больше проектной.

Монолитная плита перекрытия может быть однопролетной (опираться по длине только на 2 несущие стены) и многопролетной (опираться на 3 и более стеновые конструкции). Опирание на стены может быть выполнено жестко (с защемлением) и шарнирно.

Рисунок 3. Схема жесткого опирания

Рисунок 4. Схема шарнирного опирания

Рисунок 5. Схема многопролетного монолитного перекрытия

Толщину плиты можно рассчитать по соотношению 1:30 к расчетной площади перекрытия. Обычно она составляет не менее 200 мм.

Предварительное определение класса арматуры и марки бетона

Расчет междуэтажного (межэтажного) перекрытия начинается с определения класса арматуры. Это можно выполнить вручную или выбрать из таблицы на рис. 6.

Рисунок 6. Формула и таблица для выбора класса арматуры

Класс арматуры без расчетов подбирается по значению a_R, обозначающему расстояние от центра поперечного сечения прутка до нижнего уровня плиты. С увеличением данного расстояния (его минимальное значение должно быть не меньше диаметра самой арматуры, но и не менее 10 мм) повышается прочность сцепления прутка с бетоном. Также его можно принять по коэффициенту ξ_R, который высчитываетсяпо формуле, приведенной на рис. 6.

При выборе марки бетона нужно учитывать, что этот материал является неоднородным, поэтому его физико-механические свойства (даже при условии изготовления образцов из одного замеса) характеризуются значительным разбросом.

Важно знать, что при расчетах нужно учитывать и марку бетона, и класс арматуры. При этом сопротивление бетона на сжатие не допускается принимать большим, чем сопротивление арматуры – т.е. в сущности, на растяжение будет работать именно армирующий каркас

в сущности, на растяжение будет работать именно армирующий каркас.

Как правило, при сооружении перекрытий в жилых зданиях применяются бетонные смеси марок М250-М350 (В20-В25). Для армирующего каркаса обычно применяется арматура А400 или А500.

Определение нагрузки на плиту

Расчет бетонной плиты перекрытия всегда направлен на определение распределенной нагрузки. Для этого нужно просуммировать собственный вес горизонтальной конструкции и вертикальные нагрузки.

Масса будущей плиты толщиной 200 мм определяется с учетом плотности бетона и, как правило, составляет в пределах 500 кг/м2. Согласно строительным нормам нормативные нагрузки от вышерасположенных строительных конструкций на перекрытие в зданиях жилого типа принимаются равными от 200 до 800 кг/м2 – берем среднее значение в 500 кг/м2. В результате получаем общую распределенную нагрузку 1000 кг/м2.

Основные принципы того, как рассчитать плиту перекрытия, рассмотрены в следующем видео:

Максимальное изгибающее напряжение всегда приходится на центр монолитного перекрытия, которое опирается на стены по контуру. Для расчета изгибающего момента нужно воспользоваться формулой, приведенной на рис. 7.

Рисунок 7. Воздействие изгибающего момента и формула для его расчета

Пример расчета изгибающего момента, воздействующего на монолитную плиту перекрытия при пролете длиной 6 м:

М_мах=(1000×62)/8=4500 кг/м

Подбор сечения арматуры

Для создания армирующего каркаса применяется рифленая арматура. Согласно строительным нормам диаметр прутков выбирается не менее 10 мм для двухрядной и 12 мм для однорядной вязки в зависимости от длины перекрытия. Размер ячеек сетки подбирается 200х200 мм или меньше, но в этом случае увеличится общий вес монолитной конструкции.

Фото 8. Внешний вид армирующего каркаса

При соединении опалубки с каменной стеной армирующий каркас применяется несколько способов, показанных на рис. 9

Рисунок 9. Способы соединения опалубки с каменной стеной

Армирование монолитного перекрытия

Арматурный каркас монолитного перекрытия состоит из двух частей. Первая, расположенная в нижнем ярусе, работает на растяжение, а вторая, смонтированная в верхнем ярусе – на сжатие. Для армирования чаще всего используют прутья диаметром 10 и 8 мм, вязка арматуры в местах ее пересечения выполняется проволокой 1,2-1,5 мм.

Основные правила сборки арматурного каркаса

При армировании необходимо соблюдать следующие правила:

• между боковыми деталями каркаса опалубки и арматурой должен быть зазор – минимум 20 мм;
• устройство монолитного перекрытия должно быть таким, чтобы сверху и снизу арматуру закрывал бетон толщиной около 25 мм;
• между верхним и нижним ярусами армирования расстояние должно быть в пределах 90-100 мм;
• для устройства промежутка между ярусами арматуры устанавливают дистанционные фиксаторы с опорными лапками;
• в том случае, когда длина прутьев диаметром 10 мм недостаточна для армирования перекрытия, выполняют наращивание с минимальным напуском 480 мм;
• соединения прутьев в ярусах арматуры располагаются в шахматном порядке.

Основные этапы монтажа опалубки для монолитного перекрытия

Монолитная плита перекрытия монтируется после возведения несущих стен до расчетного уровня. Опалубка представляет собой конструкцию, собранную из листов влагостойкой фанеры и вертикальных опор. Влажность фанерных листов не должна превышать 25%. Опорами могут служить телескопические стойки из металлических труб или деревянные брусья.
Чтобы опалубка имела необходимый запас прочности (для плит толщиной не более 300 мм), ее монтаж выполняют в следующем порядке.

1. Отступив от стены 200-250 мм устанавливают опоры под всей площадью будущего перекрытия. Расстояние между опорами – 1 м.
2. Поверх опор укладывают брус сечением 50×150 мм, ориентируя его вдоль длинной стороны опалубки. Расстояние между брусьями – 2 м. Края брусьев должны быть прикреплены к стене.
3. Поперек брусьев укладывают с шагом 500 мм еще один ряд брусьев. В местах пересечения элементы прочно соединяются гвоздями.
4. Выполняется проверка вертикального положения опор и горизонтальность конструкции, собранной из брусьев. При выявлении отклонения под опоры подкладывают куски фанеры для выравнивания.
5. При использовании деревянных опор (для этого годится брус сечением 150×150 мм) устанавливают раскосы из досок толщиной 30 мм для дополнительного укрепления конструкции.
6. На поверхности несущих стен и перегородок собираются вертикальные боковые детали каркаса опалубки, поверх горизонтальной обрешетки из брусьев настилаются листы фанеры.

Не большие хитрости при резке плит

Если этого правила не придерживаться, то во время спиливания бетон будет зализываться. После того, как болгаркой была очерчена линия, этот надрез простукивается при помощи кулачка в непосредственном месте среза. Удар должен приходиться на трубу, а не по ребру. Она пробивается с четвертого удара, после чего ненужный участок можно демонтировать. Так следует поступить со всеми трубами. После того, как они были пробиты, пробиваются ребра, но с боковой стороны.

На этом этапе вес плиты должен сыграть вам на руку, и она уже должна просесть, что облегчит дальнейшие манипуляции. На этом этапе необходимо использовать лом. С его помощью пробивается вся нижняя часть трубы, вплоть до арматуры. Она очищается от бетона и перерезается болгаркой. Для этого следует использовать диск по металлу. Рваную сторону лучше поместить в кирпичном «домике», после чего тщательно замазать раствором, чтобы укрепить его.

Монолитное перекрытие своими руками: опалубка

Естественно, ни о каких специальных опалубках горизонтального типа в процессе самостоятельного изготовления перекрытий речи быть не может – если еще приобретать специальные щиты и домкраты, то экономии не получится. Опалубку для монолитного перекрытия придется изготавливать самостоятельно и делать это надо из подручных или самых доступных по ценовой категории материалов. Это древесина и какой-нибудь листовой материал, к примеру, ОСБ или профнастил – и тот и другой материал стоит недорого, но отличается друг от друга структурой. Монолитное перекрытие по профнастилу отнюдь не делает потолок ровным и гладким – этот материал хорош только тем, что с его помощью получается так называемое ребристое монолитное перекрытие, которое отличается способностью воспринимать большие нагрузки. Это идеальный вариант для межэтажных перекрытий, отличающихся большой плоскостью поверхности – если же говорить о чердачном перекрытии, нагрузка на которое невысока, то здесь лучше заливать плоское перекрытие и использовать для этих целей листы ОСБ.

Опалубка для монолитного перекрытия фото

С этим вопросом мы разобрались, теперь дело за технологией установки горизонтальной опалубки для перекрытий. Здесь все достаточно просто, хотя не скажу, что легко – по сути, придется нагородить целый лес стоек из бруса или металлической трубы (она является более предпочтительной, так как выдерживает большую нагрузку, и ее понадобится меньше). Монтируются такие стойки довольно часто – примерно через каждый метр. Их нужно устанавливать рядами и поверх них укладывать горизонтальную балку, которая и послужит опорой для листового материала. Вся проблема установки такой опалубки заключается в том, что все ее стойки нужно хорошо укреплять, дабы они не попадали раньше времени – это еще одна из причин, которая говорит в пользу металлической трубы для столбиков. В принципе, дерево скрепить легче, но для этого понадобится несколько больше материала. Это к тому, что использование металла не принципиально. Мало того, металлические трубы труднее пристроить в последующем строительстве и отделке, а вот древесину вполне можно будет пустить на ту же крышу, полы и прочие подобные элементы дома.

Когда все стойки с балками будут собраны и установлены на свои места, поверх них укладывается листовой материал – крепить его не нужно, иначе в процессе демонтажа опалубки возникнут проблемы

Здесь особое внимание нужно будет уделить жесткости конструкции, если при ходьбе по опалубке вы почувствуете, что она прогибается, то точно так же она поведет себя и под воздействием бетона. Возможно, чтобы усилить опорные горизонтальные балки, придется уменьшить расстояние между ними – говоря на языке монтажников крыш, понадобится сделать контробрешетку, заложив ее перпендикулярно основным горизонтальным опорам с шагом в 0,5м

Такая система уже точно не позволит листовому материалу прогибаться.

Перекрытие ребристое монолитное фото

После того, как настил будет готов, останется совсем немного – сколотить из доски ограничение по периметру стен и можно будет двигаться дальше. Не лишним будет напомнить, что устройство монолитного перекрытия потребует от вас установки опалубки в четком уровне горизонта – с этим придется несколько повозиться. Это, можно сказать, единственный недостаток самодельной опалубки горизонтального типа, который, в отличие от аналогичной заводской конструкции, не имеет возможности регулировки по высоте.

Что такое монолитная плита?

Такой фундамент состоит из бетона, в его конструкцию входит не только бетонное основание, но и армирующий каркас, гидроизоляция, песчаная подушка, которая защищает будущее строение от подземных вод. Дополнительно от разрушения фундамент защищает гидроизоляционный материал.

Рационально использовать в строительстве разновидность фундамента незаглубленного типа. Это дает возможность применять и возводить её в местностях со сложными видами грунта. Минимальная толщина монолитной плиты составляет 10 см, в ином случае конструкция фундамента непригодна для надежной опоры.

Виды плит перекрытия

Однако следует помнить, что плиты из бетонных смесей устанавливают на надежные, крепкие опоры, старайтесь также обезопасить их от воздействия влаги.

Существуют различные размеры жби плит перекрытия.

Здесь указаны все требования, которые обязательно соблюдать изготавливая многопустотные железобетонные плиты из легкого или тяжелого, плотного силикатного бетона.

Различают три вида плит перекрытия:

1. Полнотелые или бетонные — массивные, прочные, лучше других защищают от трещин и нежелательных прогибов, однако обладают низкой способностью к звуко- и теплоизоляции. Используют для строительства гаражей, торговых центров и другом каркасномонолитном строительстве.

2. Железо-бетонные в свою очередь делят на однопролетные и многопролетные, сборно-монолитные, грибообразные. Улучшают звукоизоляцию и облегчают отделку внутреннего помещения. Эти плиты чаще всего используют при строительстве многоэтажных домов и общественных
   зданий. Размер ребристой плиты перекрытия зависит от длины и ширины помещения. Высота всегда 14-16 сантиметров.
3. Пустотные самые распространенные ЖБ плиты. За счет армированных ребер и трубчатых пустот они прочны на изгибы, имеют легкий вес в по сравнению с иными видами плит. В пустотах таких плит удобно прокладывать коммуникации. С их помощью строят склады, жилые дома, торговые павильоны.

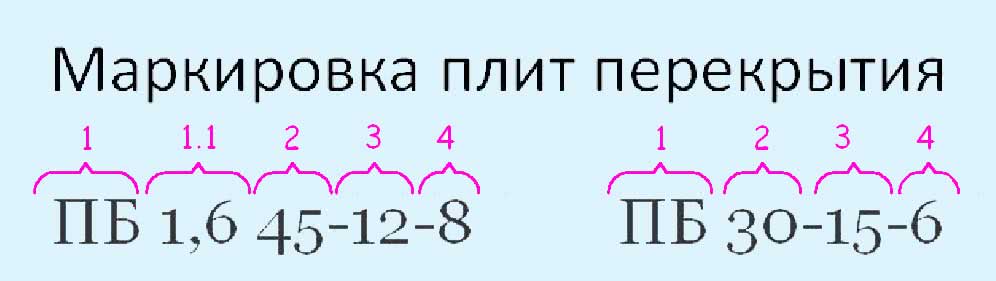

Маркировка плит перекрытия

Чтобы понять какой нужен размер плиты перекрытия можно посмотреть на маркировку. В ГОСТ указаны все необходимые характеристики.

Первые буквы обозначают тип:

ПБ – полнотелые бетонные плиты;

НВ, НВК, 4НВК – ребристые жб плиты;

Третья буква в маркировке указывает на наличие дополнительной стороны опирания плиты:

Первые две цифры это длина в дециметрах.

Вторые две – ширина. Обычно эти параметры завышены на 10-20 мм.

Последняя цифра указывает расчетную нагрузку.

В следующей группе букв и цифр могут указываться дополнительные параметры конструкции, такие как класс арматуры, наличие монтажных петель и проч.

Пример и расшифровка маркировки

Рассмотрим на примере ПК 54.15-8:

ПК – пустотное перекрытие;

54 – длина плиты, дц;

8 – расчетная нагрузка, 7,85кПа (800 кгс/м2)

Размеры и характеристики полнотелых плит указаны в ГОСТ12767-94.

Разделяются по способу опирания:

• 2ПД-6ПД – на две стороны;
• 3ПТ-6ПТ – на три стороны;
• 1П-6П – на четыре стороны.

Первая цифра в маркировке указывает на толщину изделия:

• 1 – 100 мм
• 2 – 120 мм
• 3 – 140 мм
• 4 – 160 мм
• 5 – 180 мм
• 6 – 200 мм

По длине размер бетонных плит перекрытия составляет от 3 до 6,6 м, по ширине – от 1,2 до 6,6 м.

конструктивных элементовмонтажные петликаналы для проводки коммуникаций

Размеры ребристых железобетонных плит перекрытия указываются в ГОСТе 27215-87 для плит 400 мм., в высоту и ГОСТе 21506-87 для предварительно напряженной плиты 300 мм., высотой.

1П – изделие опирается на полку ригеля; различают восемь видов от 1П1 до 1П8, где длина изделия 5,55 и 5,05 м, а ширина – 0,74-2,985 м

2П – изделие опирается на тело ригеля, то есть на опорную балку; размеры плиты всегда 5,95 м по длине и 1,485 м по ширине.

Размеры и величины пустотных плит перекрытия ПК указываются в ГОСТ 9561-91.

Плиты классифицируют по группам, где помимо третьей буквы (Т или К), определяющей количество сторон опирания, пустотные перекрытия обозначают буквами ПГ или ПБ.

Пустоты в плите ПГ должна походить на форму груши, а ПБ – изготавливается по методу непрерывного безопалубочного формования.

В зависимости от вида и размера железобетонной плиты перекрытия, способа ее изготовления, материалов, меняется цена на изделие.

Не стоит забывать про доставку и монтаж, который осуществляется специальной грузоподъемной техникой.

Пустотелые плиты хорошо защищены от возгораний, влаги и гниения. Пустоты не только гасят нежелательные вибрации, но и позволяют легко и удобно проводить коммуникации: электропровод, канализационный стояк и проч.

При монтаже плит, будь то фундамент дома или перекрытие, очень важно рассчитать параметры опирания, чтобы в случае ошибки не случилось разрушения здания. Обычно площадь опирания составляет примерно 12 см с каждой стороны

Ребристое монолитное перекрытие и его применение в частном строительстве

В случае, когда в строящемся доме будет больше одного этажа, вопрос об укладке перекрытий избежать не получится. Ребристое монолитное перекрытие — один из оптимальных вариантов.

Функционально на него возложена задача, разделять этажи и нести полезную нагрузку в виде собственного веса, людей и мебели, находящихся на них. Следовательно, его прочность и несущая способность должна быть достаточной, но при этом крайне желательно снизить их общий вес, поскольку избыточные нагрузки нежелательны ни для стен, ни для фундамента.

Для облегчения веса с сохранением прочностных характеристик используются самые разные конструкции, в том числе и, так называемые, ребристые перекрытия.

Возможные сложности и ошибки

На каждом этапе создания перекрытия, может происходить ряд ошибок и недоработок, которые приводят к легким дефектам или к критическим деформациям. Основная причина возникновения ошибок, это экономия на материалах:

1. Недостаточное количество стоек. Если сэкономить на создании опалубки, а именно увеличить шаг между стойками более чем на 1,2-1,5 м перекрытие может не просто просесть, а попросту обрушиться.
2. Зазоры между фанерой и досками. Все зазоры необходимо запенивать.

   Если у работника возникают сомнения по поводу допустимой толщины трещины на доске, то лучше, все же, потратиться на пену, чем получить огромную трещину в перекрытии.

3. Неправильное положение арматуры. Если арматуру проложить слишком близко к поверхности перекрытия, в последствие она начнет либо полностью вылезать из застывшего монолита, либо просвечиваться в виде сетки как на рентгене.
4. Недостаточное замешивание раствора. Неоднородная масса раствора неизбежно приводит к созданию трещин и пустот. Чтобы избежать данного нюанса бетон лучше заказывать уже в готовом виде и в полном объеме, чтобы в последствие не экономить время для создания следующей партии в ущерб качеству.
5. Ранний демонтаж опалубки. Не следует спешить с распалубливанием, стараясь в короткие сроки сдать работу. Даже если перекрытие визуально кажется целостным, внутренние слои все еще могут оказаться жидкими. Перекрытие застывает постепенно от внешних слоев к внутренним. Образцы отправляют в специальную лабораторию, которая поставит точный диагноз.

Преимущества и недостатки

По своей природе сборно-монолитное перекрытие образуется балочно-блоковым каркасом. В случае грамотного выполнения работ и учета всех тонкостей, конструкция может достичь очень высокой крепости. Важнейшее преимущество — повышенная огнестойкость, поскольку исключается присутствие деревянных деталей. Дополнительными достоинствами сборно-монолитного блока являются:

• отсутствие швов в процессе установки и заливки;
• максимальное выравнивание полов и потолков;
• пригодность при обустройстве межэтажных промежутков;
• пригодность для обустройства чердачных и подвальных помещений;
• отсутствие необходимости в применении мощной строительной техники;
• исключение необходимости усиленного утепления;
• сокращение расходов на сооружение;
• возможность обойтись без нескольких пластов стяжки, укладывая напольные покрытия непосредственно на перекрывающие конструкции;
• максимальное удобство прокладки электрических и трубопроводных коммуникаций;
• отличная совместимость со стенами причудливых геометрических форм;
• возможность подгонки изделий под требуемые габариты прямо на строительных площадках.

Среди минусов стоит отметить, что сборно-монолитное перекрытие все-таки труднее сделать, чем чисто деревянную конструкцию. Да и расходы вырастают; однако технические преимущества в целом перевешивают.

Определяем прочность бетона

Бетон набирает свою прочность на 30% приблизительно на 3-ий день, на 7-ой день прочность бетона будет составлять 60%, на 14-ый день – примерно 80% и на 28-ой день прочность бетона принято считать 100%. Однако бетон продолжает набирать свою прочность и по истечении 28-ми дней. На 90-ый день прочность бетона возрастает еще на 30-35% от 100% в 28-ой день.

Перекрытие должно быть жестким,‭ ‬то есть под действием нагрузок не давать прогибов.‭ (‬допустимая от‭ ‬1/200‭ ‬для до‭ ‬1/250‭ ‬пролета для междуэтажных‭)‬.

Оптимальной температурой для затвердения бетонного монолитного состава считается 20-25 градусов. Оптимальная влажность – не выше 90%. Конечно, при возведении конструкции своими руками трудно произвести соответствующие замеры прочности бетона, но мы можем все таки ориентироваться на погодные условия и соответствующим образом делать определенные выводы о прочности нашей конструкции.

Например, в дни, когда температура воздуха составляет 10 градусов, бетон набирает прочность 40-50% на 7-ые сутки, если же температура воздуха составляет всего лишь 5 градусов, то бетон наберет свою прочность на 30-35%. При жаркой погоде 30 градусов прочность бетона на 3 сутки составит 45%. При отрицательных температурах заливка этажа бетонным раствором своими руками не рекомендуется, так как бетон в таких условиях совсем не набирает никакой прочности.

Существуют специальные добавки в бетонный раствор для таких случаев, но мы строим для себя и своими руками, поэтому лучше подождать. Пока вы сможете только положить балки, сделать перекрытия из дерева между этажами, соорудить и установить армированный каркас, но заливку бетоном лучше отложить. Но если вы залили балки и армированные каркасы бетонным раствором своими руками, а потом температура воздуха опустилась ниже нуля, то не спешите с решением о демонтаже опалубки, дождитесь весны и теплой погоды.

Некоторые преимущества изготовления плиты перекрытия

Самостоятельной заливкой монолитной бетонной плиты перекрытия занимаются не только тогда, когда физически не существует другого выхода. Иногда на первый план выступает архитектурная, технологическая, дизайнерская, экологическая целесообразность. Стоит отметить, что именно в таких случаях бывают особенно отчетливо заметны достоинства указанного метода.

Схема дополнительного армирования плиты перекрытия.

Бесшовная картина перекрытия, которую гарантирует заливка монолитной поверхности, позволяет обеспечивать равномерную нагрузку на внешние стены, внутренние перегородки и фундамент здания.

Кроме того, такой способ устройства межэтажных перекрытий дает возможность достаточно свободно планировать внутреннее пространство комнаты, делать самые разные по размерам и конфигурации помещения, которые не зависят от нависающих над ними стандартных плит, а опираются на произвольно смонтированные вертикальные колонны.

Наконец, при устройстве балкона в связке с монолитной плитой отпадает необходимость в дополнительной опорной плите.

Армирование

Армирование осуществляется стержнями арматуры, с шагом, значение которого не более полученного по расчету. В местах устройства перегородок я устанавливал дополнительные стержни.

Первый этап армирования заключается в создании армопояса по всем несущим стенам, а также по периметру перекрытия. Выполняется он из стержней диаметром 14 мм.

Опалубка монолитного перекрытия Для упрощения процесса в горизонтальной поверхности стены я засверлил глухие отверстия, в которые вставил отрезки арматуры диаметром 8 мм. Они одновременно являются и поперечной (конструктивной) арматурой для армопояса. К ним я прикрепил несущие стержни.

Рабочая арматура укладывается на настил после того, как он накрыт полиэтиленом. Если возникает необходимость удлиннения стержней, то состыковка их должна происходить вразбежку, не допуская двух стыков рядом.

Для устройства зазора применяются специальные пластиковые кронштейны для арматуры, которые остаются в бетоне после его твердения. Их можно установить уже после того, как продольные несущие стержни связаны с поперечной конструктивной арматурой.

Армирование монолитного перекрытия

По краям будущих проемов необходимо обеспечить армирование не только нижнего, но и верхнего слоя бетона.

На заключительном этапе армирования необходимо жестко закрепить вертикальные элементы опалубки вязальной проволокой к готовому армокаркасу, закрыть вентиляционные каналы пленкой, чтобы в них не попала бетонная смесь, а также установить на опалубке гильзы из пластиковых труб в местах, где через перекрытие будут проходить трубы отопления, водопровода и канализации. Это все видно на следующем фото.

Армирование монолитного перекрытия

Арматурные работы заняли у меня около двух недель. Немного, если учитывать, что делал я это все в совбодное от основной работы время.

Бетонирование монолита – заливка монолитного перекрытия своими силами

Для обеспечения прочности и однородности железобетонной поверхности необходимо залить монолитную плиту перекрытия в один прием. Учитывая увеличенную потребность в бетоне, целесообразно приобрести готовый раствор, доставляемый в строительном миксере.

Заливка перекрытий своими руками выполняется по следующему алгоритму:

1. Подается бетонный раствор в опалубку и равномерно распределяется по всей площади.
2. Производится уплотнение с помощью глубинного или поверхностного вибратора.

После трамбовки выравнивается поверхность массива, твердеющего на протяжении четырех недель.

Установка опалубки

Дальнейшим шагом будет опалубка. Она устанавливается между этажами и предназначена для крепления балки. При изготовлении опалубки своими руками можно воспользоваться старыми досками. Уложив доски, их необходимо снизу чем-то подпереть, например, бревнами. Это предотвратит провисание данного перекрытия из дерева. Поверх уложенных досок можно положить фанеру (водостойкую). Необходимо использовать строительный уровень для определения неровностей поверхности, чтобы наше перекрытие из дерева получилось ровным и, в случаях возникновения провисаний, устранить данный недостаток. Такой способ заливки называется безбалочным.

Самостоятельное устройство деревянного перекрытия второго этажа

Деревянные дома в свое время пользовались огромной популярностью, потом с развитием современных строительных материалов они немного ушли на второй план. Но сегодня деревянные постройки вновь обретают былую славу. Это связано с тем, что только в доме из дерева атмосфера наполнена гармонией и спокойствием. Отделка в таком доме может быть выполнена из любого материала. Но это не очень целесообразно, поскольку стены, выполненные из бревен, смотрятся куда привлекательнее и натуральнее, чем краска или обои.

Схема межэтажного перекрытия в деревянном доме.

Но вопрос отделки поверхностей будет зависеть только от личных вкусовых предпочтений. Что касается устройства деревянного перекрытия второго этажа, оно выполняется также из балок. Другого варианта быть не может. На деревянные стены не укладываются железобетонные плиты. В готовом виде полностью вся конструкция выполнена из природного материала – дерева.

Технико-эксплуатационные требования к конструкции

Многое в расчете перекрытий зависит от конкретных параметров дома и внешних условий эксплуатации. Но есть и общие технические правила, которым должна соответствовать любая конструкция данного типа:

• Достаточная прочность, которая исключит риски деформации и прогибы конструкции. К слову, у межэтажной потолочной плиты перекрытия средняя плотность бетонной структуры составляет 1400-2500 кг/м3.
• Огнестойкость. Существуют разные классы огнеупорности, а наиболее термостойкие конструкции используются в случаях прокладки дымохода по перекрытию в чердачном помещении.
• Звуко- и теплоизоляция. Тоже могут быть разные уровни эффективности изоляции, но минимальный шумовой комфорт и теплостойкость в жилом доме должны обеспечивать все уровни перекрытий. Другое дело, что в каждом случае подбирается материал, соответствующий месту применения по защитным свойствам.
• Специальные свойства и характеристики. Могут предъявляться особые требования к паро- и гидростойкости, газонепроницаемости и биологической защищенности в зависимости от условий применения конструкции.

Видео описание

Полный комплекс работ по изготовлению монолитного перекрытия показан в видеоролике: Но на этом работы не заканчиваются. Плита обретёт проектную прочность только через месяц, а на протяжении первых двух недель за ней требуется ухаживать, особенно в сухую и знойную погоду.

Сразу после того, как бетон схватится настолько, чтобы выдержать вес человека, поверхность орошают водой и накрывают полиэтиленовой плёнкой. Плёнка защитит его от чрезмерно быстрого испарения влаги из верхних слоёв и неравномерного схватывания. Периодически её нужно снимать, смачивать поверхность и укладывать на место. Эти мероприятия в разы снижают вероятность образования усадочных трещин.

Примерно через 5-10 дней в зависимости от температуры воздуха плёнку можно будет убрать совсем, а бетон продолжать смачивать раз в 1-2 дня.

Поливать бетон лучше из лейки или с помощью распылителя Источник dako-group.com.ua

Скорость созревания бетона и набора им марочной прочности тоже зависит от окружающих условий. Снимать опалубку можно будет не раньше чем через четыре недели после заливки – именно такой срок потребуется плите для окончательного твердения при средней температуре воздуха около 20 градусов.

За две недели она наберёт 70-80% прочности. В принципе при условии сохранения опалубочной конструкции по ней уже можно будет передвигаться и продолжать строительные работы.

Заливать стяжку можно после полного высыхания плиты. Чтобы определить, осталась ли в бетоне несвязанная вода, на поверхность кладут плотный непроницаемый материал (толстую плёнку, рубероид, линолеум), а через 8-10 часов проверяют, не образовалось ли под ним тёмное влажное пятно.

Расчет нагрузки

Во время использования перекрытие монолитного типа подвергается воздействию разнообразных нагрузок:

• временных;
• постоянных.

Если говорить о первых, их величина будет связана с весом коммуникаций инженерного типа, отделки пола, потолков, мебели, а также числом людей, которые находятся в помещении. Во втором случае передача осуществляется массой стен здания, перегородками внутреннего типа и массой кровли, которая еще и воспринимает дополнительную массу от ветра и снеговых нагрузок. Когда работа по возведению стен полностью выполнена, и их уровень подогнан, можно обустраивать саму плиту.

Нагрузка, действующая на изделие, определяется толщиной перекрытия из железобетона. Например, если толщина составляет около 20 сантиметров, то каждый квадратный метр поверхности может принимать до полутонны нагрузки полезного типа.

Если расчет выполнить правильно, то можно оценить нагрузочную способность плиты из железобетона с учетом реальных эксплуатационных условий, а значит, и не дать образовываться трещинам.

На точность осуществления расчетов будут влиять следующие аспекты:

• толщина плиты железобетона;
• используемая марка бетона;
• показатель нагрузки расчетного типа на квадратный метр перекрытия;
• габариты.

При подборе пролетной длины необходимо соотносить ее толщиной плиты. Данное соотношение должно быть примерно 30: 1. Но при осуществлении самостоятельного создания проекта делать что-то толще, чем 40 сантиметров смысла нет, ведь несущая способность увеличивается вместе с ее массой, а также напряжениями статического характера. По этой причине допустимая нагрузка на перекрытия самодельного типа редко когда будет выше 1,5-2 тонн на квадратный метр.

Правда, можно исправить данную ситуацию, если включить в конструкцию несущего типа двутавровые балки из стали, которые уложены на разровненную бетоном поверхность кладки стен несущего типа. Еще один вариант, как можно поднять пролетную длину при сохранении свободной планировки, – осуществить упор всей конструкции на колонны. Если толщина монолитного решения до 40 сантиметров, а длина пролета в 4 направления от колонн – 12 метров, то площадь опорного сечения будет составлять 1-1,35 квадратных метра. Но это возможно лишь в том случае, если арматурное сечение, которое закладывается в колонне, будет составлять не менее 1,5%.

Похожие записи:

Декоративные балки на потолок: выбор стиля и монтаж искусственных элементов Сколько времени сохнет штукатурка на стенах Подвесной потолок армстронг: технические характеристики Как выполнить пол на ленточном фундаменте с засыпкой Так что же это за «хитрость» Как сделать полы в деревянном доме своими руками
