Как перевести амперы в киловатты: принципы перевода и практические примеры с пояснениями

Сколько киловатт выдерживает автомат 16 ампер?

Невозможно представить современный мир без электричества. В каждом доме работают различные приборы, и люди порой даже не задумываются о том, какую мощность потребляют все подключенные к электросети аппараты и устройства.

Бытовая техника настолько вошла в жизнь людей, что стоит какому-то прибору выйти из строя, как человек начинает нервничать, а некоторые даже впадают в панику.

Поскольку обычно в квартире или доме работает много различных приборов, то бесперебойная работа компьютера, холодильника или телевизора и других приборов часто приводит к превышению допустимых норм в электрических сетях, и в результате происходит короткое замыкание.

Сколько киловатт выдерживает автомат 16 ампер?

Невозможно представить современный мир без электричества. В каждом доме работают различные приборы, и люди порой даже не задумываются о том, какую мощность потребляют все подключенные к электросети аппараты и устройства.

Бытовая техника настолько вошла в жизнь людей, что стоит какому-то прибору выйти из строя, как человек начинает нервничать, а некоторые даже впадают в панику.

Поскольку обычно в квартире или доме работает много различных приборов, то бесперебойная работа компьютера, холодильника или телевизора и других приборов часто приводит к превышению допустимых норм в электрических сетях, и в результате происходит короткое замыкание.

Расчет мощности по току и напряжению

Наконец мы подобрались к такому понятию, как электрическая мощность. Измеряется в ваттах. Буквенное сокращение: Вт (русское обозначение), W (английское обозначение). В формулах активная мощность обозначается буквой P (всегда большая английская). Мощность это произведение тока и напряжения. Но поскольку напряжение может быть постоянное и переменное, а сопротивление, которое дает ток в замкнутой цепи под напряжением может быть активным и/или реактивным, то мощность подразделяется на три вида:

• активная (про нее уже упоминали)
• реактивная. Это сумма индуктивной и емкостной составляющей полной мощности. Измеряется в ВАр. Буквенное сокращение: вар (русское обозначение) и var (английское обозначение). В формулах обозначается буквой Q (всегда большая английская буква).
• полная. Мощность с учетом активной и реактивной мощности. Измеряется в вольт-амперах. Буквенное сокращение: В•А или ВА (русское обозначение) и V•A или VA (английское обозначение). В формулах обозначается буквой S, встречается буква Z (всегда большая английская буква).

Остановимся поподробнее на каждом виде мощности.

Перевести Амперы в Киловатты. Формулы рассчетов

Часто, покупая новый электроприбор или устанавливая технику у себя дома, мы сталкиваемся с разного рода трудностями. И все потому, что инструкции к этим приборам написаны сложным техническим языком, который понятен далеко не всем.

Одной из основных проблем являются разные единицы измерения, которые и могут нас запутать.

Всем известно, что выключатели, розетки, предохранители, автоматы и счетчики имеют свой предел электрического напряжения, который они могут пропускать. Это надо учитывать при подключении к ним электроприборов, так каждый из них имеет свою мощность. Если мощность прибора будет превышать возможную проводимость розетки, это может привести к замыканию проводки и даже пожару.

Для того, чтобы узнать, можно ли подключить стиральную машину к розетке или предохранителю, нужно сравнить их технические данные. Но дело в том, что максимальная проводимость розетки измеряется в Амперах, а мощность стиральной машины в Ваттах. О том, как привести эти данные к одному значению, мы расскажем в нашей статье.

Как перевести киловатты в амперы

Для того, чтобы перевести амперы в киловатты и наоборот, необходимо также знать значение напряжения в сети. В этом нет особой трудности, так как в большинстве случаев вся сеть в наших домах находится под переменным напряжением в 220 В.

Итак, формулы перевода единиц в однофазной электрической сети следующие:

Р = I * U или I = Р/U,

Где Р – мощность измеряемая в Ваттах, I– сила тока в Амперах и U– напряжение в Вольтах.

Ниже в таблице приведены наиболее часто используемые показатели силы тока и соответствующие им показатели мощности для двух распространенных видов напряжения в 220 и 380 В:

Если вы не нашли свои значения в этой таблице, необходимо самостоятельно рассчитать данные согласно формуле.

Рассмотрим действие формулы на конкретном примере.

Допустим, вы приобрели пылесос мощность 1,5 кВт. Переменное напряжение в сети – 220 В. Теперь нужно рассчитать, какой силы ток будет идти по проводам при подключении пылесоса к розетке.

Сначала необходимо перевести киловатты мощности в ватты. Для этого показатель мощности умножаем на 1000, т.к. 1 кВт = 1000 Вт:

1,5 кВт * 1000 = 1500 Вт

Затем подставляем данные в вышеприведенную формулу. Так как нам нужно узнать силу тока, то выбираем формулу неизвестной I:

I = Р/ U (А)

I = 1500 / 220 ≈ 6,81 А

Как вы заметили, сила тока, необходимая для работы такого мощного пылесоса нужна немаленькая. Если проводка в вашем доме старая, она может не выдержать такой нагрузки. Поэтому стоит подумать о ее замене.

Как перевести амперы в киловатты

Если же замена проводки кажется вам слишком трудоемким делом, можно пойти другим путем. Для этого необходимо знать максимальную силу тока, которую может выдержать проводка в вашем доме и уже потом выбирать новую технику с соответствующей мощностью.

Допустим, проводка может выдержать силу тока в 25 А, переменное напряжение сети также равно 220 В. Подставляем данные в формулу с неизвестной Р:

Р = I * U (Вт)

Р = 25 * 220 = 5500 Вт или 5,5 кВт

Теперь, при выборе кабелей для новой проводки, автоматов и предохранителей необходимо помнить о максимальной силе тока, которую они будут пропускать.

В частности, при выборе кабеля для проводки нужно обратить внимание на его сечение. Кабель медного сечения выдерживает большие нагрузки нежели алюминиевого

Также роль играет и толщина кабеля. Следует с ответственностью подходить к выбору розеток, счетчиков, кабелей, предохранителей и, если вы не до конца уверены, посоветоваться со специалистом в магазине.

Как вы смогли заметить, ничего сложного в переводе Ампер в Киловатты и наоборот нет. Необходимо только знать все необходимые данные и делать расчеты по простой формуле, приведенной выше. Используя полученные данные вы сможете не только выбрать разного типа устройства и технику, но и рассчитать потребление электроэнергии отдельными приборами в течение определенного периода времени.

infoelectrik.ru

Сколько киловатт выдержит автомат на 16 Ампер, на 25, на 32, на 50 Ампер?

Сколько киловатт выдерживают электроавтоматы для разных значений силы тока?

Сила тока указанная на автомате в Амперах, означает что тепловой расцепитель разомкнет цепь если ток в цепи станет больше этого значения -10 Ампер, 16 Ампер, 25 Ампер, 32 Ампера и т.д.

Для однофазной сети в основном используются однополюсные и двухполюсные автоматические выключатели, номиналом от 1 до 50 Ампер (последние являются вводными на квартиру или дом) За редким исключением, по согласованию с энергоснабжающей организацией, и при технической возможности, на частные домовладения (дома, коттеджи) могут ставится автоматы и большего номинала, но чаще домашние мастера сталкиваются с автоматами имеющими ток отсечки от 1 до 50 Ампер, вот их возможности и рассмотрим.

ВЫКЛЮЧАТЕЛЬ АВТОМАТИЧЕСКИЙ 16А ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

И так, для начала нам надо выяснить, какое количество электрических цепей будут размыкать наши электро автоматы 16 ампер. В зависимости от напряжения в сети автоматический выключатель 16а может быть однополюсным (автомат 1р 16а, однополюсной автомат 16а, автоматический выключатель 1п 16а, выключатель автоматический однополюсный 16а, автоматический выключатель 1р 16а, выключатель 220в 16а, выключатель однополюсный 16а.) такие автоматы защиты применяются в сетях с напряжением 220Вольт или трёхполюсным для сетей с напряжением 380Вольт (автоматический выключатель 3п 16а, выключатель автоматический трехполюсный 16а, автомат трехфазный 16а, автомат 3п 16а, автомат 3р 16а) Так же, иногда используют двухполюсные автоматы (автомат двухполюсный 16а, выключатель автоматический 2п 16а, выключатель автоматический двухполюсный 16а), в свою очередь, эти автоматы могут быть двух видов: полюс+полюс и полюс+N, где N – это нулевой проводник (проводник нейтраль). Первый вид автоматов применяется в случаи наличия напряжения на двух проводниках подключаемых к двухполюсный выключатель 16а(после трансформаторов, где на выводах вторичной обмотки образуются два линейных напряжения, или если надо подключить потребителя в трехфазной сети используя лишь две фазы: подключение некоторых видов бойлеров и электрических плит) или же в случаи если неизвестно на какой проводник будет подано напряжение (рекомендуется для зданий со старой алюминиевой проводкой не имеющей цветовой маркировки проводников, а также для замены старых пакетных автоматический выключатель 220в 16а, которые коммутировали и фазовый проводник и нейтраль).

ХАРАКТЕРИСТА АВТОМАТА 16А — ТОК МГНОВЕННОГО РАСЦЕПЛЕНИЯ

Следующей важной характеристикой для автомат 16а будет ток мгновенного расцепления, она обозначается маркировкой на корпусе латинскими буквами: А, В, C, D, Z, K. Эта характеристика указывает при каком превышении номинального тока происходит мгновенное расцепление главной контактной группы, это происходит при коротком замыкании которое фиксирует электромагнитный расцепитель

Рассмотрим три группы, которые встречаются в бытовых электросетях, это В, С, D.

• B — электромагнитный расцепитель сработает при превышении номинального тока в 2-3 раза;
• С — электромагнитный расцепитель сработает при превышении номинального тока в 3-5 раза;
• D — электромагнитный расцепитель сработает при превышении номинального тока в 5-10 раза;

Задержка во времени сделана с целью нормального функционирования электрических приборов, так как при их включении возникают пусковые токи, которые в несколько раз могут превышать номинальные. Так при включении, лампочка накаливания потребляет 2-4 номинальных мощности, а электрический двигатель во время разгона может потреблять 8-14 номинальных мощности.

По месту применения, эти группы можно расположить следующим образом:

• B — для сетей с малыми токами короткого замыкания (освещение, электрические плиты, нагреватели);
• C — для сетей с большими токами. Наиболее распространённое исполнение из-за своей универсальности;
• D – для сетей с высокими пусковыми токами (электросварочные аппараты, трансформаторы, электродвигатели);

16 АМПЕР СКОЛЬКО КИЛОВАТТ?

Наиболее часто задаваемые вопросы: сколько киловатт выдерживает 16 автомат и какое сечение провода нужно для 16а автомата? Мощность (киловатты) которую может пропускать автомат без превышения номинального тока зависит от того какую сеть вы используете и соответственно на сколько полюсов автомат 16А. Так для однофазной сети с напряжением 220Вольт, значение максимальной мощности для выключатель автоматический однополюсный 16а будет 3,5кВт, для трехфазной сети мощность трёхполюсного автомата 16а будет 10,5кВт. Минимальное сечение кабеля подсоединяемого к автоматическу выключателю 16 а, должно быть не менее 1,5мм2.

Сколько ампер в киловатте и киловатт в ампере

Учимся легко считать потребляемую мощность электроприбора

Представленные формулы показывают, что прямой перевод мощности в амперы не имеет смысла. В зависимости от методики расчета, необходимо дополнительно учитывать напряжение или сопротивление. В двух,- и трехфазных сетях приходится делать коррекции из-за синусоидальной формы сигнала. Дополнительным влияющим фактором является емкостной (индуктивный) характер нагрузки.

Таблица как перевести вт в ампер

Для достаточно точного выбора защитных автоматов и кабеля подойдут готовые справочные данные. Расчет ватт рекомендуется сделать с запасом, чтобы предотвратить перегрев проводников при подключении максимальной нагрузки.

Онлайн калькулятор перевода кВА в кВт:

Мощность — физическая величина, равная отношению работы, выполняемой за некоторый промежуток времени, к этому промежутку времени.

Мощность бывает полная, реактивная и активная:

S – полная мощность измеряется в кВА (килоВольтАмперах)

Характеризует полную электрическую мощность переменного тока. Для получения полной мощности значения реактивной и активной мощностей суммируются. При этом соотношение полной и активной мощностей у разных потребителей электроэнергии может отличаться. Таким образом, для определения совокупной мощности потребителей следует суммировать их полные, а не активные мощности.

кВА характеризует полную электрическую мощность, имеющую принятое буквенное обозначение по системе СИ – S: это геометрическая сумма активной и реактивной мощности, находимая из соотношения: S=P/cos(ф) или S=Q/sin(ф).

Q – реактивная мощность измеряется в кВар (килоВарах)

Реактивная мощность, потребляемая в электрических сетях, вызывает дополнительные активные потери (на покрытие которых расходуется энергия на электростанциях) и потери напряжения (ухудшающие условия регулирования напряжения).

Р – активная мощность измеряется в кВт (килоВаттах)

Это физическая и техническая величина, характеризующая полезную электрическую мощность. При произвольной нагрузке в цепи переменного тока действует активная составляющая тока. Эта часть полной мощности, которая определяется коэффициентом мощности и является полезной (используемой).

Единый коэффициент мощности обозначается Сos φ.

Это коэффициент мощности, который показывает соотношение (потерь) кВт к кВА при подключении индуктивных нагрузок.

Распространенные коэффициенты мощности и их расшифровка(cos φ):

1 – наилучшее значение

0,95 – отличный показатель

0,90 – удовлетворительные значение

0,80 – средний наиболее распространенный показатель

0,70 – плохой показатель

0,60 – очень низкое значение

кВт характеризует активную потребляемую электрическую мощность, имеющую принятое буквенное обозначение P: это геометрическая разность полной и реактивной мощности, находимая из соотношения: P=S*cos(ф).

Говоря языком потребителя: кВт – нетто (полезная мощность), а кВа брутто (полная мощность).

1 кВт = 1.25 кВА

1 кВА = 0.8 кВт

Что такое вольты, амперы и ватты

Вольт является измерительной электропотенциальной единицей, электронапряжением и электродвижущей силой. Считается величиной электронапряжения на проводниковом конце, которая необходима, для того чтобы выделить тепло с мощностью в 1 вт при постоянном электротоке, протекающим через проводниковый элемент, равный амперажу.

Амперы в ваттах

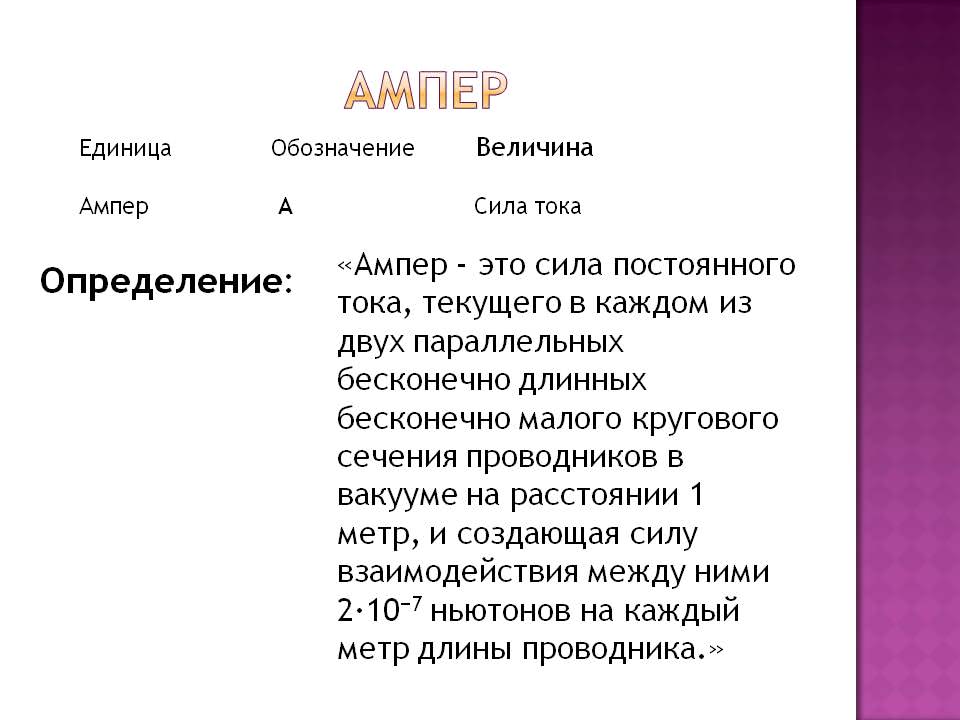

Ампер считается измерительной единицей электротока в международной системе или же силой электротока, проникающей через проводниковый элемент в количестве один кулон за одну секунду.

Ватт является измерительной мощностной единицей, а также тепловым потоком, потоком звуковой энергии, активной и полной мощностью переменного электротока. Все это скалярные измерительные единицы в международной системе.

Обратите внимание! Для их подсчета используются специальные формулы. Так, чтобы найти электронапряжение, измеряемое в вольтах, необходимо электрическое поле поделить на заряд, перемещаемый по участку электроцепи

Чтобы отыскать электроток, стоит напряжение поделить на проводниковое сопротивление, а чтобы отыскать мощность необходимо умножить напряжение на токовую силу или же двойное значение силы тока умножить на сопротивление. Также есть возможность поделить двойное значение напряжение на сопротивление.

Определение измерительных величин

Вольт-ампер (ВА)

Это единица полной мощности переменного тока, обозначается ВА или VA. Полная мощность переменного тока определяется как произведение действующих значений тока в цепи (в амперах) и напряжения на её зажимах (в вольтах).

Ватт (Вт)

Единица мощности. Названа в честь Дж. Уатта, обозначается Вт или W. Ватт -это мощность, при которой за 1 сек совершается работа, равная 1 джоулю. Ватт как единица электрической (активной) мощности равен мощности не изменяющегося электрического тока силой 1 ампер при напряжении 1 вольт.

Если вы выбираете стабилизатор напряжения или электростанциюлибо электродвигатель то следует помнить, что кВА – это полная потребляемая мощность , а кВт – это активная (индуктивная) мощность. Полная мощность – это сумма реактивной и активной мощности. Зачастую разные потребители имеют разное соотношение полной и активной мощности.

Поэтому для определения суммарной мощности всех потребителей необходимо сложение полных мощностей оборудования, а не активных мощностей. В бытовых условиях полную и активную мощность считают равными. При выборе стабилизатора напряжения вам поможет статья какой стабилизатор напряжения лучше

При выборе Источника Бесперебойного Питаниянужно ещё учитывать и мощность самого прибора во время зарядки АКБ, мощность нагрузки +мощность ИБП при заряде АКБ. Чем выше зарядный ток, тем большее количество батарей можно зарядить, т.е. тем большее время автономии можно обеспечить. Одними из лучших ИБП с большим временем автономии на внешних АКБ это ИБП ЭКОВОЛЬТ

Выбор автомата по номинальному току

Рассмотренные формулы широко применяются в расчетах вводного автоматического выключателя. Применяя одну из них – I = P/209 при нагрузке Р в 1 кВт, получается сила тока для однофазной сети 1000 Вт/209 = 4,78 А. Результат можно округлить в большую сторону до 5 А, поскольку реальное напряжение в сети не всегда соответствует 220 В.

Таким образом, получилась сила тока в 5 А на 1 кВт нагрузки. То есть, устройство мощностью более 1 кВт нельзя подключать, например, в удлинитель с маркировкой 5 А, поскольку он не рассчитан на более высокие токи.

Автоматические выключатели обладают собственным номиналом по току. Исходя из этого, легко определить нагрузку, которую они способны выдержать. Для упрощения вычислений существует таблица. Автомат номиналом 6 А соответствует мощности 1,2 кВт, 8 А – 1,6 кВт, 10 А – 2 кВт, 16 А – 3,2 кВт, 20 А – 4 кВт, 25 А – 5 кВт, 32 А – 6,4 кВт, 40 А – 8 кВт, 50 А – 10 кВт, 63 А – 12,6 кВт, 80 А – 16 кВт, 100 А – 20 кВт. Исходя из этих же номиналов проводятся расчеты автомата по мощности на 380в.

Метод 5 А на 1 кВт может использоваться и для определения силы тока, возникающей в сети, когда в нее подключаются какие-либо бытовые приборы и оборудование. В расчетах нужно пользоваться максимальной потребляемой мощностью во время пиковых нагрузок. Для этого применяются технические характеристики оборудования, взятые из паспортных данных. При их отсутствии можно взять ориентировочные параметры стандартных электроприборов.

Отдельно рассчитывается группа освещения. Как правило, мощность приборов освещения оценивается в пределах 1,5-2 кВт, поэтому для них будет достаточно отдельного автомата номиналом 10 А.

Если сложить все имеющиеся мощности, получается довольно высокий суммарный показатель. Однако на практике полная мощность никогда не используется, поскольку существуют ограничения на выделяемую электрическую мощность для каждой квартиры. В современном жилом доме, при наличии электроплит, она составляет от 10 до 12 кВт. Поэтому на вводе устанавливается автомат с номинальным током 50 А. Точно так же выполняется расчет мощности трехфазных автоматов.

Полученные 12 кВт распределяются по всей квартире с учетом размещения мощных и обычных потребителей

Особое внимание следует обратить на кухню и ванную комнату, где устанавливаются электроплиты, водонагреватели, стиральные машины и другое энергоемкое оборудование. Как правило, они подводятся к отдельным автоматическим выключателям соответствующего номинала, а сечение кабелей для подключения также рассчитывается в индивидуальном порядке

Мощные бытовые агрегаты подключаются не только к автоматам, но и к устройствам защитного отключения. Часть общей мощности следует оставить для освещения и розеток, установленных в помещениях. Правильно выполненные расчеты позволят качественно смонтировать проводку и выбрать нужный выключатель. В этом случае эксплуатация оборудования будет безопасной и долговечной.

Как вычислить напряжение и мощность тока

Выше были показаны формулы, по каким можно высчитать какую-либо величину на основании значения известных.

Известна формула для определения мощности, исходя из тока и напряжения. Перед тем, как найти ампер формула должна быть преобразована следующим образом:

I=P/U

Если на устройстве указано, какая потребляемая мощность и сила тока в цепи, то можно определить, на работу с каким напряжением рассчитано устройство:

U=P/I

Также, пользуясь дополнительно законом Ома, можно определить значение сопротивления нагрузки. Чтобы не путаться в формулах, можно воспользоваться мнемонической записью, которая позволяет легко вычислить любое из значений, когда известны любые два других.

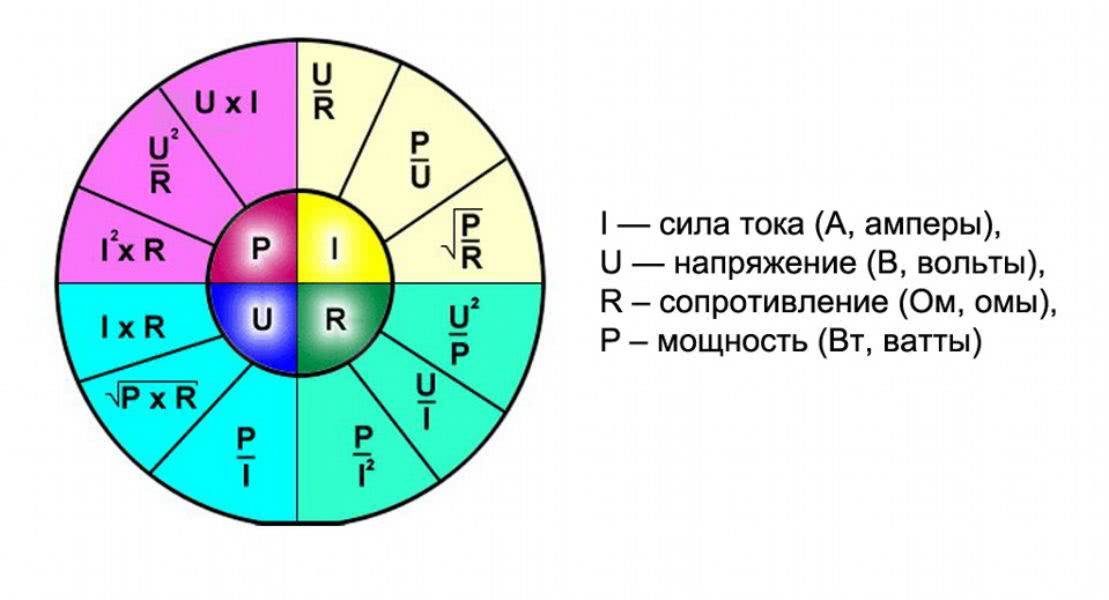

Мнемоническая запись электрических величин

Необходимость перевода киловатт в силу тока и наоборот

Подобные вычисления могут пригодиться не только при выборе номинала автомата для домашней или промышленной сети. Также и при монтаже электропроводки под рукой может не оказаться таблицы выбора сечения кабеля по мощности. Тогда необходимо будет вычислить общую силу тока, которая требуется используемым бытовым приборам исходя из их потребляемой мощности. Либо может возникнуть обратная ситуация. А уж как перевести амперы в киловатты и наоборот — теперь вопроса возникнуть не должно.

В любом случае, подобная информация, так же, как и умение ее применить в нужный момент, не просто не помешает, а даже необходима

Ведь напряжение — неважно, 220 или 380 вольт — опасно, а потому следует быть предельно внимательным и аккуратным при работе с ним. Ведь прогоревшая проводка или постоянно отключающийся от перегрузок автомат еще никому не добавили хорошего настроения

А это значит, без подобных вычислений не обойтись

А это значит, без подобных вычислений не обойтись.

Переводим ампер в киловатты и наоборот (трёхфазная сеть 380В)

Методика расчётов по переводу ампер в киловатты и наоборот в трёхфазной сети схожа с методикой расчётов для однофазной электрической сети. Разница лишь в формуле для расчёта.

Для определения потребляемой мощности в трёхфазной сети используется следующая формула:

P = √3*U*I

где: P – мощность, Вт (ватт);

U – напряжение, В (вольт);

I – сила тока, А (ампер);

Представим, что необходимо определить мощность, которую способен выдержать трёхфазный автоматический выключатель с номинальным током 50А. Подставляем известные значения в формулу и получаем:

P = √3*380В*50А ≈ 32908Вт

Переводим ватты в киловатты путём деления 32908Вт на 1000 и получаем, что мощность равна примерно 32,9кВт. Т.е. трёхфазный автомат на 50А способен выдержать нагрузку мощностью 32,9кВт.

Ток автомата определяется по следующему выражению:

I = P/(√3*U)

Допустим, мощность трёхфазного потребителя равна 10кВт. Мощность в ваттах будет 10кВт*1000 = 10000Вт. Определяем силу тока:

I = 10000Вт/(√3*380) ≈ 15,2А.

Следовательно, для потребителя мощностью 10кВт подойдёт автомат с номиналом 16А.

Сколько киловатт выдержит автомат для силы тока 16 Ампер, на 25, 32, 40, 50, 63 Ампер?

Сколько киловатт нагрузки выдерживают автоматические выключатели для на 1, на 2, на 3, на 6, на 10, на 20 Ампер?

Те самые автоматы могут быть однополюсными, двухполюсными, трёхполюсными 4-х полюсными.

Виды подключения автоматов разные, напряжение в сети может быть и 220-ь Вольт и 380-т.

То есть в начале надо определиться с этими показателями.

Ампер, это единица измерения силы тока (электрического).

Достаточно Амперы умножить на Вольты чтобы выяснить сколько кВт выдерживает автомат.

Та самая мощность, это сила тока умноженная на напряжение.

Автомат 16-ь Ампер, напряжение в сети 220-ь Вольт, подключение однофазное, автомат однополюсной:

Выдержит нагрузку 16 х 220 = 3520 Ватт, округляем в меньшую сторону и получаем 3,5 кВт.

Автомат 25 Ампер, 25 х 220 = 5 500-т Ватт, округляем 5,5 кВт.

32-а Ампера 7040 Ватт, или 7-ь кВт.

50-т Ампер 11000-ь Ватт, или 11 кВт (киловатт).

Или можно воспользоваться специальными таблицами (при выборе автоматов) с учётом мощности и вида подключения, вот одна из них, для ознакомления.

Сколько киловатт выдерживают электроавтоматы для разных значений силы тока?

Сила тока указанная на автомате в Амперах, означает что тепловой расцепитель разомкнет цепь если ток в цепи станет больше этого значения -10 Ампер, 16 Ампер, 25 Ампер, 32 Ампера и т.д.

Для однофазной сети в основном используются однополюсные и двухполюсные автоматические выключатели, номиналом от 1 до 50 Ампер (последние являются вводными на квартиру или дом) За редким исключением, по согласованию с энергоснабжающей организацией, и при технической возможности, на частные домовладения (дома, коттеджи) могут ставится автоматы и большего номинала, но чаще домашние мастера сталкиваются с автоматами имеющими ток отсечки от 1 до 50 Ампер, вот их возможности и рассмотрим.

Автоматический выключатель на 1 Ампер выдерживает 200 Ватт. (0.2 кВт)

Автоматический выключатель на 2 Ампера выдерживает 400 Ватт. (0.4 кВт)

Автоматический выключатель на 3 Ампера выдерживает 700 Ватт. (0.7 кВт)

Автоматический выключатель на 6 Ампер выдерживает 1300 Ватт (1.3 кВт)

Автоматический выключатель на 10 Ампер выдерживает 2200 Ватт (2.2 кВт)

Автоматический выключатель на 16 Ампер выдерживает 3500 Ватт (3.5 кВт)

Автоматический выключатель на 20 Ампер выдерживает 4400 Ватт (4.4 кВт)

Автоматический выключатель на 25 Ампер выдерживает 5500 Ватт (5.5 кВт)

Автоматический выключатель на 32 Ампера выдерживает 7000 Ватт (7.0 кВт)

Автоматический выключатель на 40 Ампер выдерживает 8800 Ватт (8.8 кВт)

Автоматический выключатель на 50 Ампер выдерживает 11000 Ватт (11кВт)

Но это продолжительная нагрузка, при привышении которой автомат должен отключится. При коротком же замыкании автомат отключится и при гораздо меньшей мощности потребителя. За это отвечает уже электромагнитный расцепитель.

Значения мощности в киловаттах одинаковы и для однополюсных и для двухполюсных автоматов рассчитанных на одинаковую силу тока используемых в однофазной сети 220 вольт.

Какой автомат подойдет на 15 кВт

Назначение трехфазного автомата – защита от перегрузок

Назначение 3-фазного автомата – защита от сверхтоков и перегрузок. Модификация на 15 кВт работает в сети с напряжением 380 В, то есть на ввод понадобится прибор на 25А. При выборе нужно учитывать, что в условиях коротких замыканий сила тока повышается и может стать причиной возгорания электропроводки.

Подбирая модель автомата на 15 кВт для трехфазной нагрузки, понадобится учесть параметры допустимого напряжения и тока при коротком замыкании. Стоит ориентироваться на вычисленные показатели тока кабеля с минимальным сечением, который защищает выключатель и номинальный ток приемника.

При расчетах вводного коммутационного автомата по параметрам мощности в сети 380 В учитывают:

• электрическую мощность – фактическую и добавочную;
• интенсивность загрузки кабеля;
• наличие свободной мощности в проектном показателе жилого дома;
• удаленность хозяйственных построек и нежилых помещений от точки ввода кабеля.

Необходимость перевода ампер в киловатты

Мощность и сила тока две основные характеристики, которые необходимо знать, чтобы правильно установить защитные устройства при работе с электрическими приборами, подключаемыми к сети. Каждый подключенный к сети прибор должен быть защищен индивидуально подбираемыми защитными устройствами. В то же время, проводка электросети может оплавиться и загореться, если защитные устройства подобраны неправильно и не соответствуют техническим характеристикам сети. Ведь все электрические провода, которые используются, имеют собственную токонесущую способность, зависящую от сечения жилы провода, причем нужно учитывать материал, из которого эти жилы произведены.

Защитные устройства обычно срабатывают при скачках напряжения, которые могут вывести из строя приборы, включенные в сеть на этот момент. Чтобы этого не произошло, защита должна отключить ветку, к которой подключены маломощные приборы. Но на реле стоит только обозначение силы тока в амперах. А электроприборы, которые мы включаем в сеть, маркируются потребляемой мощностью в ваттах и киловаттах. Связь между мощностью и силой тока очень тесная.

Чтобы это понять, нужно разобраться в терминологии и принципах действия электрической сети.

• Обычно рассматривают напряжение в сети, которое представляет собой разность потенциалов, то есть работу, которая происходит при перемещении электрического заряда от одной точки в электрической сети к другой. Напряжение в любой электрической сети обозначается в вольтах.

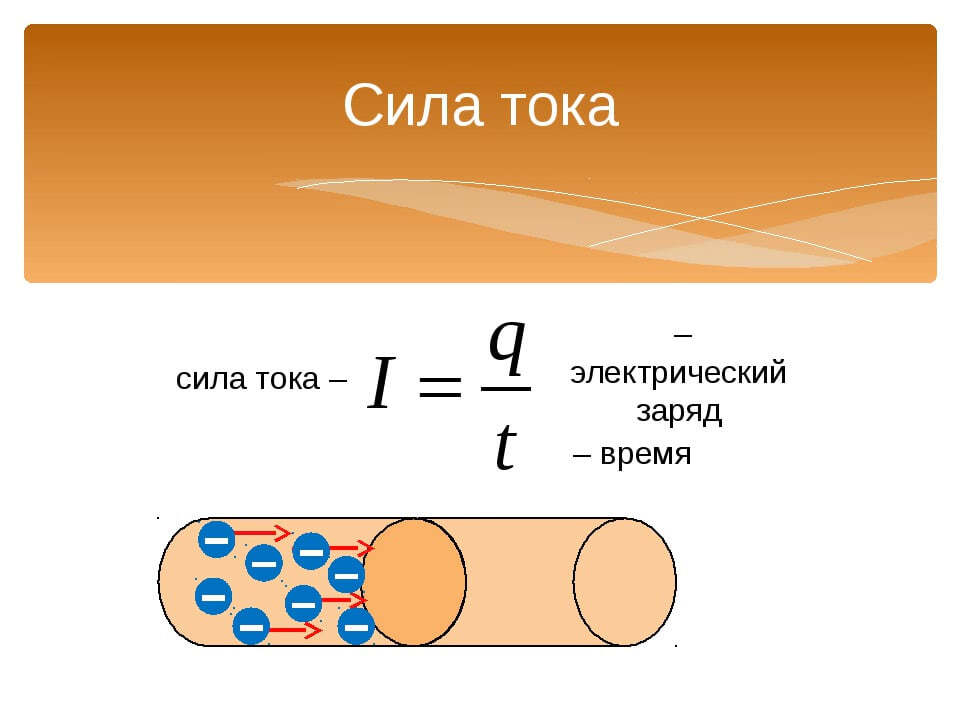

• Силой тока, которая измеряется в амперах, называется число ампер, проходящих по проводнику за определенную единицу времени.
• Мощностью тока называется скорость перемещения заряда по проводнику и измеряется она в ваттах или киловаттах.

Чтобы электрические приборы высокой мощности могли нормально работать в сети, она должна обладать высокой скоростью передачи энергии, проходящей через эту сеть, то есть в сети должен быть ток высокой мощности. Поэтому автоматы, которые срабатывают на увеличение нагрузки на прибор, должны иметь более высокий порог реакции на пиковую нагрузку, чем для менее мощных устройств, подключаемых к данной конкретной электрической сети. Для создания резерва безопасности работы таких автоматов и возникает необходимость расчета точной нагрузки.

В чем состоит отличие ампер и киловатт

Фундаментальное отличие между единицами измерения параметров электрической сети, которые вынесены в заголовок этого раздела, состоит в том, что они представляют собой численную меру различных физических величин.

В данном случае:

• амперы (сокращение А) показывают силу тока;
• ватты и киловатты (сокращение Вт и кВт, соответственно) характеризуют активную (фактически полезную) мощность.

На практике используется также расширенное описание мощности с измерением ее в вольт-амперах и, соответственно киловольт-амперы, которые кратко обозначаются как ВА и кВА.

Они, в отличие от Вт и кВт, которыми описывается активная мощность, указывают на полную мощность.

В цепях постоянного тока полная и активная мощности совпадают. Аналогично, в сети переменного тока при небольшой мощности нагрузки на инженерном уровне строгости можно не учитывать различие между Вт (кВт) и ВА (кВА), т.е. работать только с двумя первыми единицами.

Для таких цепей действует следующее простое соотношение:

W = U*I, (1)

где W – (активная) мощность, задаваемая в Вт, U –напряжение, указываемое в вольтах, I – сила тока, измеряемая в амперах.

При увеличении мощности нагрузки до уровня тысяча ватт и выше для постоянного тока соотношение (1) не меняется, а для переменного тока его целесообразно записать как:

W = U*I*cosφ, (2)

где cosφ – так называемый коэффициент мощности ли просто “косинус фи”, показывающий эффективность преобразования электрического тока в активную мощность.

По физическому смыслу φ представляет собой угол между векторами переменного тока и напряжения или угол фазового сдвига между напряжением и током.

Хорошим критерием необходимость учета данной особенности являются те случаи, когда в паспортных данных и/или на корпусных табличках-шильдиках электроприборов, преимущественно мощных, потреблением более 1 кВт, вместо кВт указывают ВА или кВА.

Обычно для бытовых электрических устройств с мощными электродвигателями (стиральные и посудомоечные машины, насосы и аналогичные им) можно положить cosφ = 0,85.

Это означает, что 85% потребляемой энергии является полезной, а 15% образует так называемую реактивную мощность, которая непрерывно переходит из сети в нагрузку и обратно до тех пор, пока в процессе этих переходов она не рассеется в виде тепла.

При этом сама сеть должна быть рассчитана именно на полную мощность, а не на полезную. Для указания этого факта ее указывают не в ваттах, а в вольт-амперах.

Как единица измерения ватт (воль-ампер) иногда оказывается слишком маленьким, что приводит к сложным для визуального восприятия числам с большим количеством знаков. С учетом этой особенности в ряде случаев мощность указывают в киловаттах и киловольт-амперах.

Для этих единиц справедливо:

1000 Вт = 1 кВт и 1000 ВА = 1кВА. (3).

Перевод ампер в киловатты

Сейчас в Интернете есть множество специальных программ, в которых прямо онлайн можно, подставив свои данные, произвести нужные расчеты. Но если по какой-то причине подключиться к Интернету невозможно, а сделать расчет необходимо в данный момент, достаточно произвести простые арифметические действия, чтобы получить искомый результат.

Пример 1 – перевод для однофазной сети 220 В

Чтобы рассчитать, например, предельную мощность автоматического однополюсного реле с номинальным током 16А, производим расчет по формуле:

P = U x I

Подставляя в формулу цифровые значения получаем:

Р = 220В х 16А = 3520Вт = 3,5КВт

То есть реле-автомат, который можно установить в эту электрическую цепь, должен выдерживать нагрузку подключенных приборов не ниже 3,5 КВт.

Так же можно подсчитать сечение провода, например, для тостера на 1,5 КВт:

I = P : U = 1500 : 220 = 7А

Но при этом достаточно важным фактором является то, что при подборе проводов нужно учитывать материал используемого проводника. Так, используя медный провод, необходимо знать, что он выдержит нагрузки вдвое большие, чем алюминиевый провод такого же сечения.

Пример 2 – обратный перевод в однофазной бытовой сети

Теперь рассмотрим усложненную задачу, когда в сети задействовано несколько подключенных электрических устройств, для которых нужно подобрать автоматическое реле, оптимально выдерживающее мощность подключенных приборов, например, когда одновременно подключены:

• 2 лампы накаливания по 100 Вт;
• бытовой обогреватель мощностью 2 кВт;
• телевизор мощностью 0,5 кВт.

Чтобы подсчитать общую мощность подключенных к сети приборов, работающих одновременно, нужно их мощность в киловаттах перевести в ватты и суммировать данные:

100+100+2000+500= 2700Вт или 2,7кВт

Показатель силы тока в этом конкретном случае будет:

I = P : U = 2900Вт : 220В = 13,2А

То есть, в имеющемся примере расчета, необходимо установить автомат с номинальным током, который равен или превышает полученное значение. По расчетам, выбирая однофазное стандартное реле, вполне достаточно поставить сюда автомат на 16А.

Пример 3 – расчет для трехфазной сети ампер в киловатт

Делая расчет перевода одних единиц в другие, в этом примере меняется только формула расчета. Для примера возьмем автомат с номинальным током 20А и произведем расчет, какую мощность сети он выдержит:

Р = √3 х 380В х 20А = 13148 = 13,1 кВт

То есть, исходя из полученных данных, трехфазный автомат на 20А сможет выдержать нагрузку 13,1 КВт.

Пример 4 – обратный перевод в трехфазной сети

Когда мы знаем мощность прибора, подключенного к трехфазной сети, то вычислить оптимальный ток для автомата не составит особого труда. Возьмем прибор на 13кВт, что в ваттах составит 13000 Вт.

Сила тока составит I = 13000: (√3 х 380) = 20А

Получается, что для подключения такого трехфазного прибора нужен автомат не менее 20А.

Похожие записи:

Kzto Дизайн мансарды с двускатной крышей: 22 фото Как покрыть крышу стеклоизолом своими руками Как установить входную дверь: видео + инструкция по самостоятельной установке Крыша для газобетонного дома: виды, особенности плоской и скатной конструкции Чем лучше обшить стены внутри каркасного и деревянного дома
