Что такое awg кабель? таблица перевода маркировки диаметров в мм2

Строение кабеля

Кабели AWG имеют такое же строение, как провода, что применяются в России. В основе 2 элемента:

  • токоведущая жила;
  • слой защитной изоляции.

Токовод выполняется из электротехнической меди. За счет ее химической чистоты удается добиться минимального удельного сопротивления готового изделия. Жилы бывают однопроволочными (монолитными) и многопроволочными (гибкими). Что выбрать, зависит от ситуации. Если монтаж сложный и предстоит делать много изгибов провода, то необходимо применять гибкие кабели. Если проводка должна помнить форму — то монолитные.

Дополнительно токоведущие жилы могут лудиться слоем олова. Это повышает их антикоррозионные свойства и облегчает будущую пайку.

Изоляция выполняется из вспененного полиэтилена. В отдельных модификациях в состав вносятся добавки, повышающие эластичность или морозоустойчивость. Под изоляцией может располагаться экранирующий слой. В таком случае проводник становится устойчивым к внешним помехам.

Дисплей

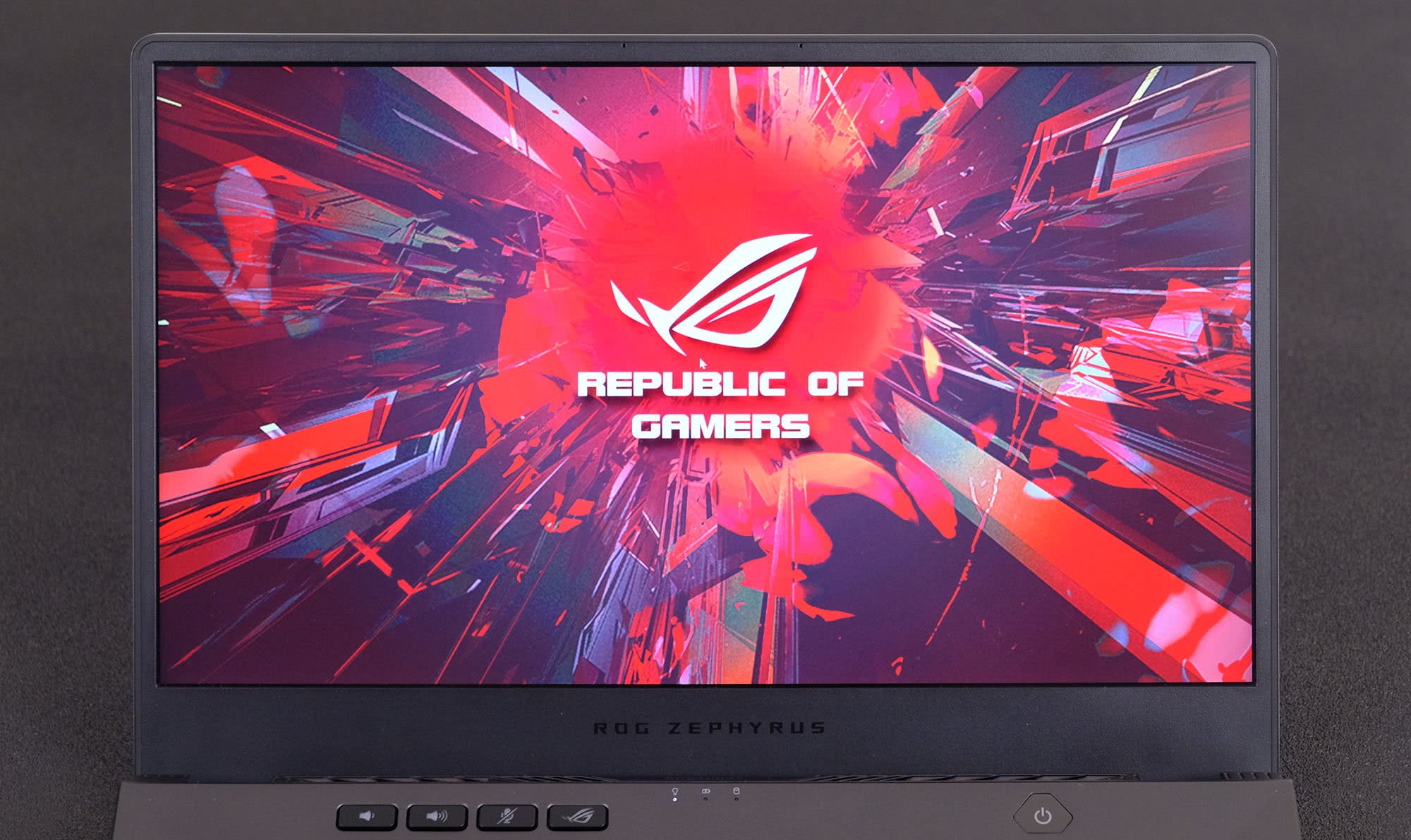

Zephyrus G14 GA401Q получил дисплей с увеличенным до QWHD разрешением 2560х1440 пикселей, что создаёт высокую плотность пикселей (210 ppi). Дополнительный плюс — частота обновления 120 Гц. Матрица здесь IPS с матовым покрытием, так что дисплей не будет бликовать при ярком освещении.

Рамки по бокам экрана примерно 8 мм, встроенной камеры здесь нет (в некоторых комплектациях встречается отдельная веб-камера ROG).

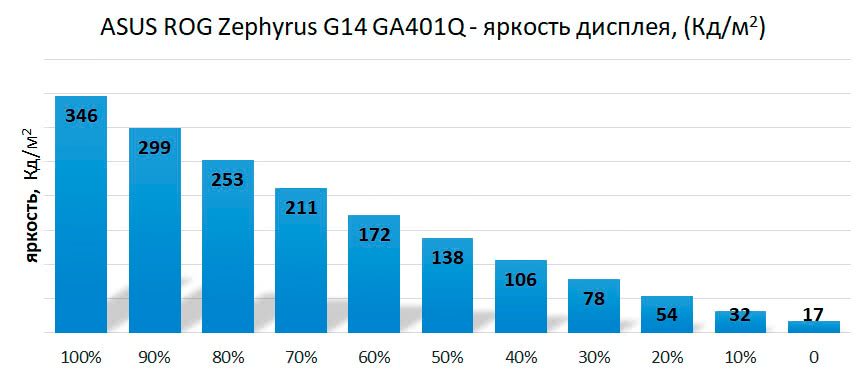

Яркость дисплея достаточно неплохая – максимальные значения около 350 Кд/м2. Проблем с читаемостью возникнуть не должно, если не работать на открытом солнце.

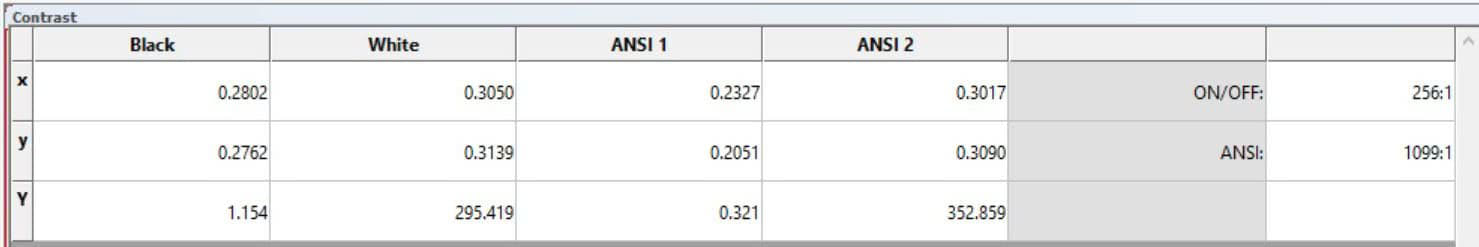

Контрастность на неплохом уровне — 1099:1 ANSI.

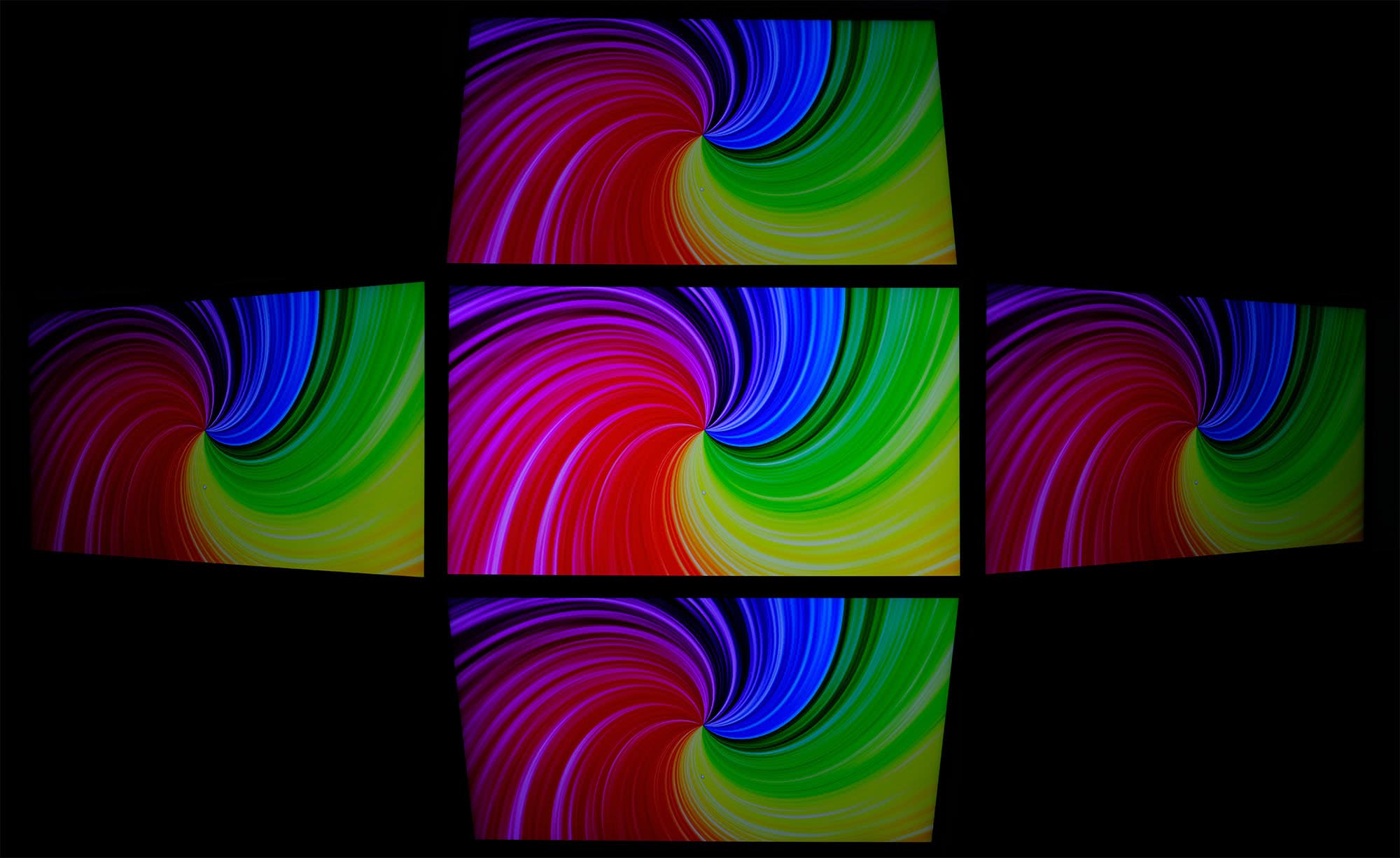

Углы обзора хорошие, искажений цвета нет; падает только яркость при увеличении угла зрения.

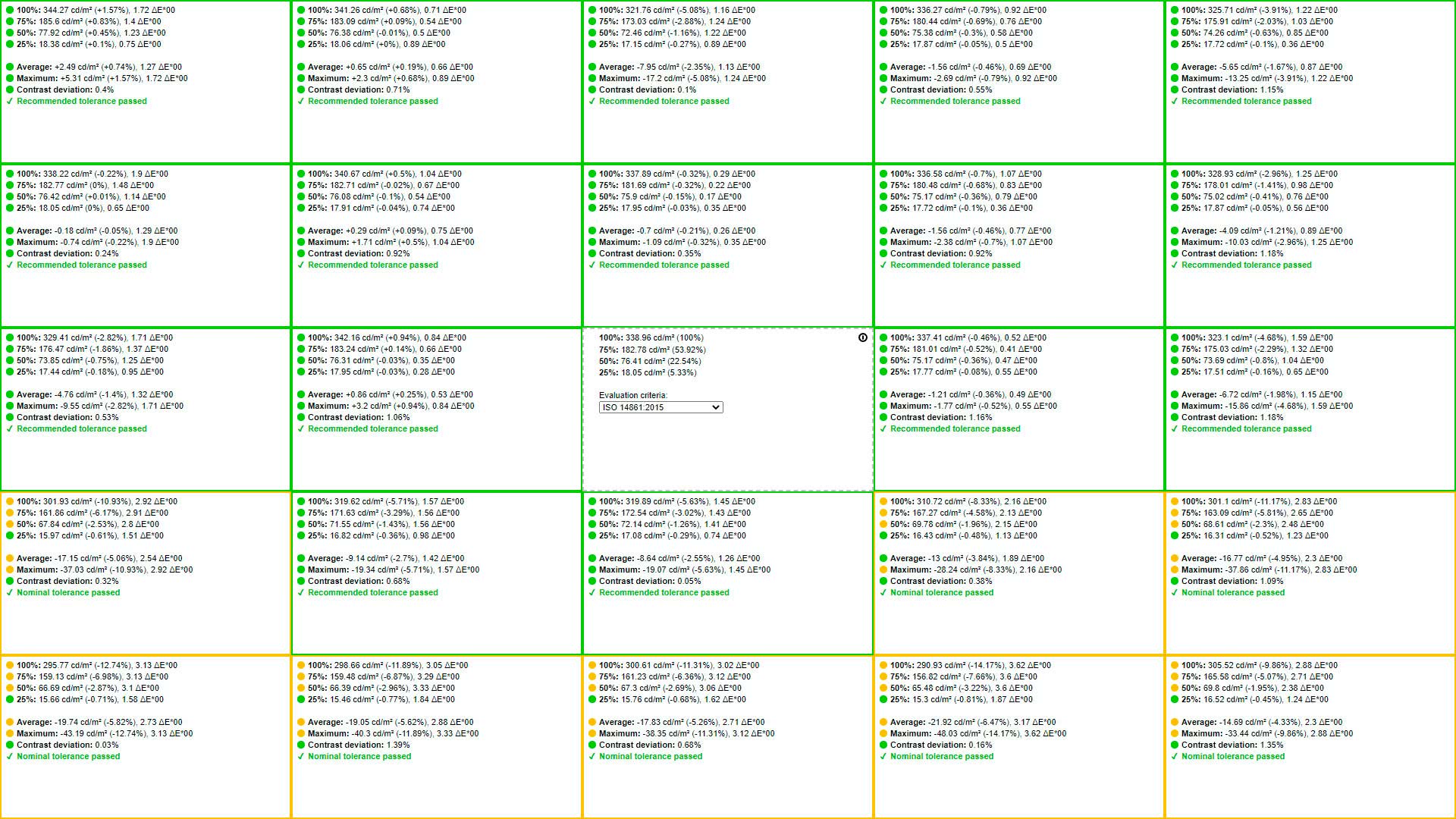

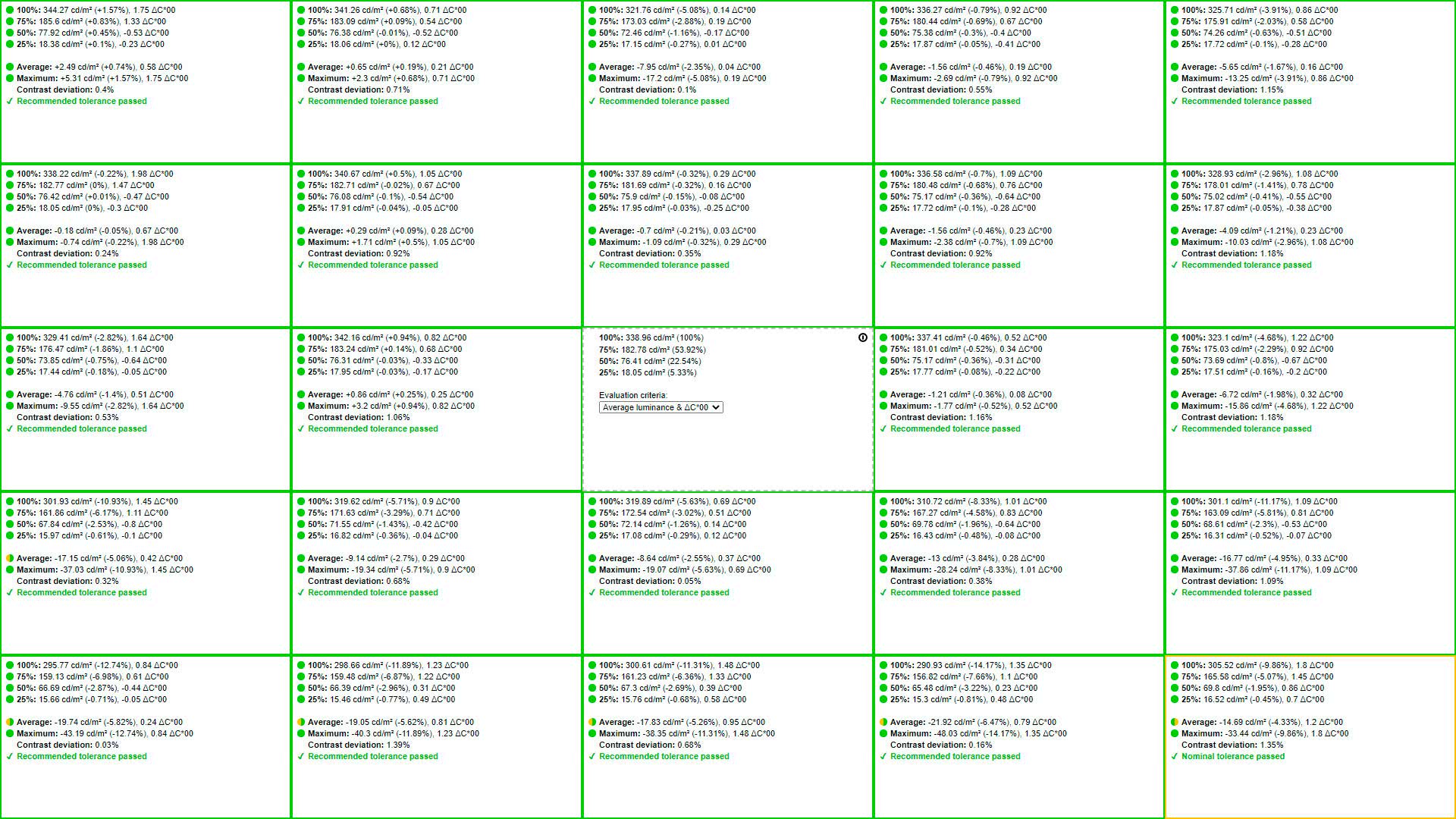

К однородности подсветки никаких претензий нет ни визуально, ни согласно тестам DisplayCal – отклонения минимальные даже для «строгого» стандарта ISO 4861:2015.

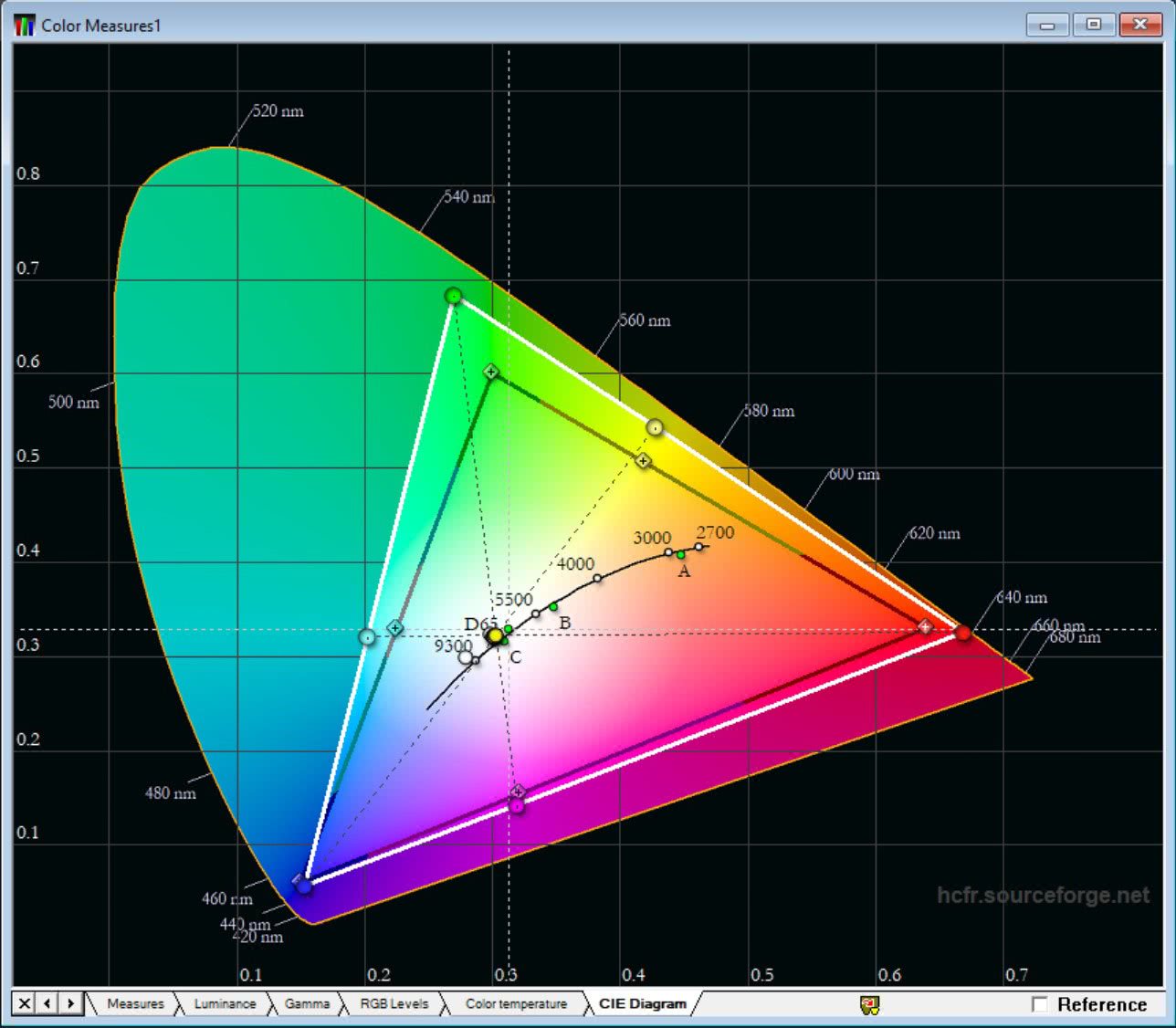

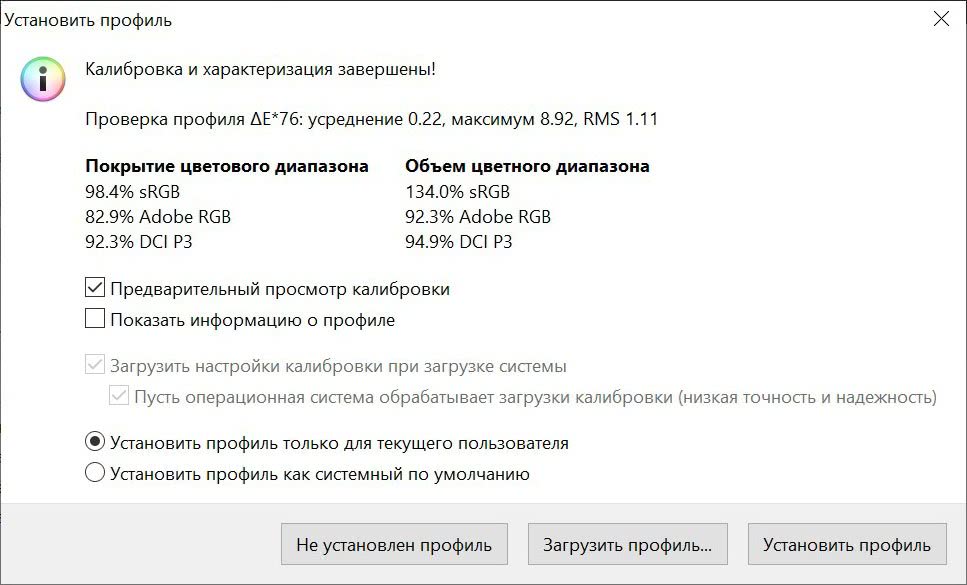

Тест цветового охвата дал показатель 98,4% sRGB, что можно считать отличным уровнем и свидетельством хорошего качества матрицы. Работа с цветом при таком охвате теоретически вполне возможна.

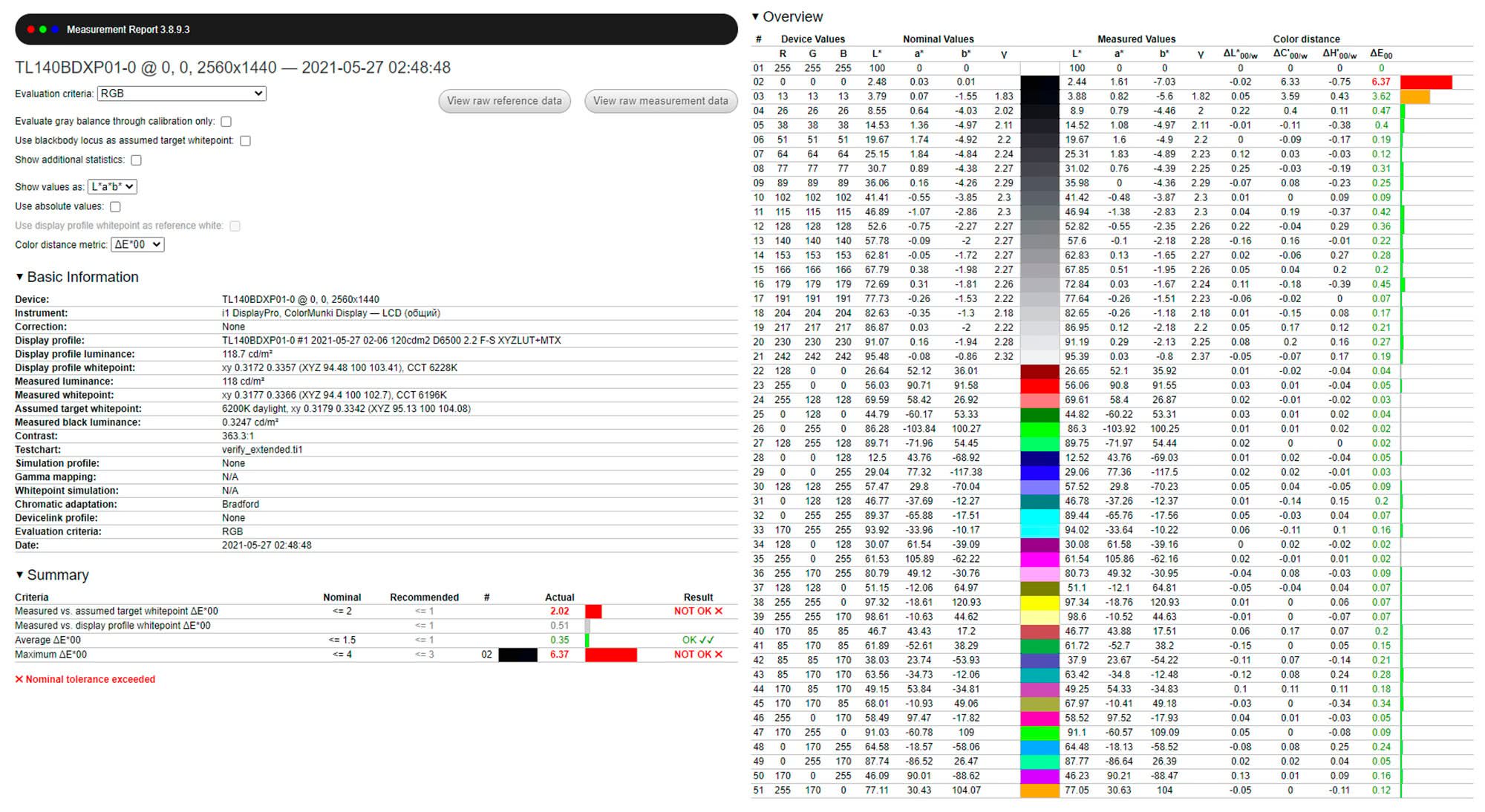

Тест расширенного отображения оттенков уже выявил некоторые оплошности в передаче чёрного и глубоких тёмных оттенков, на остальных точках отклонений почти нет.

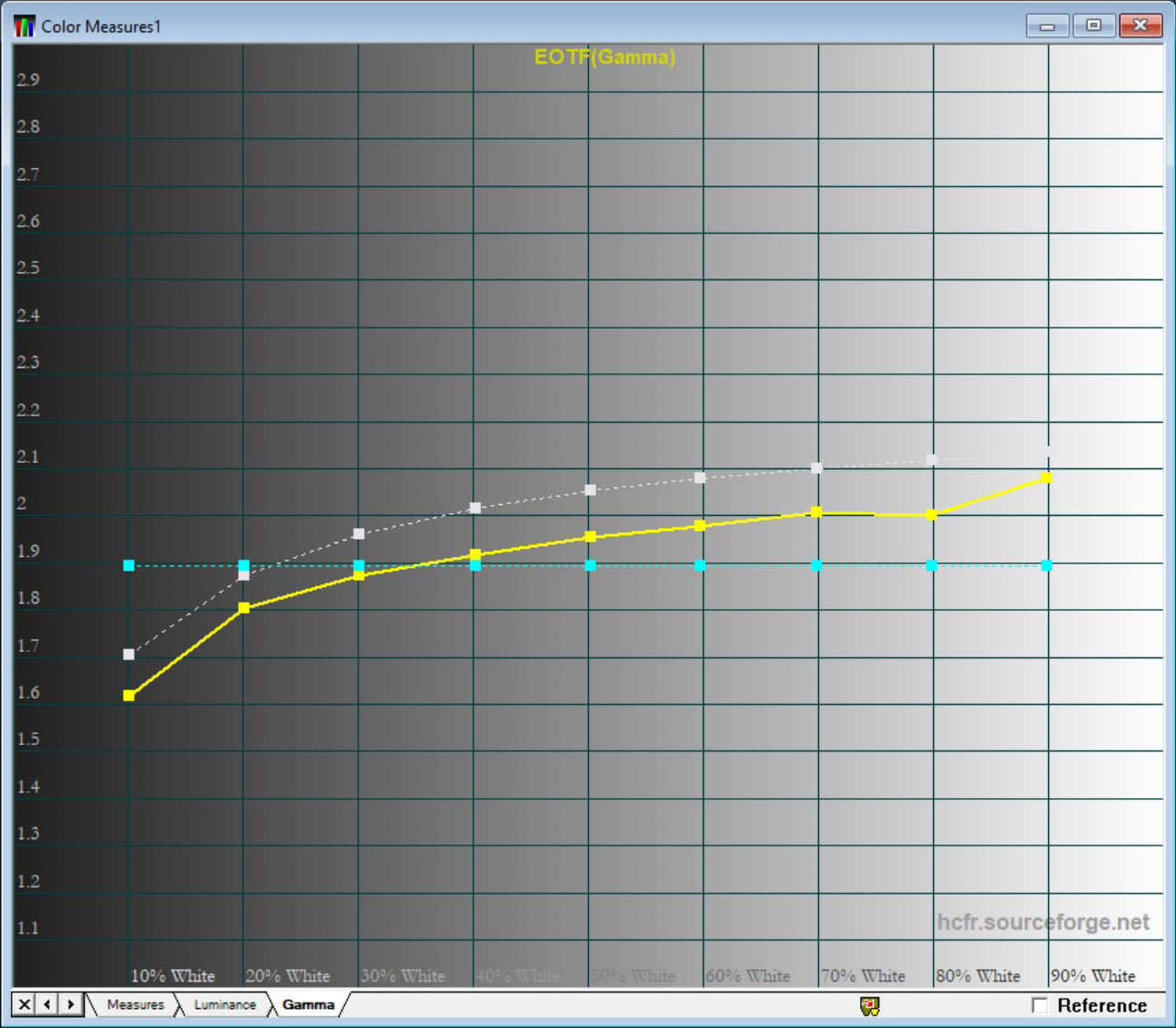

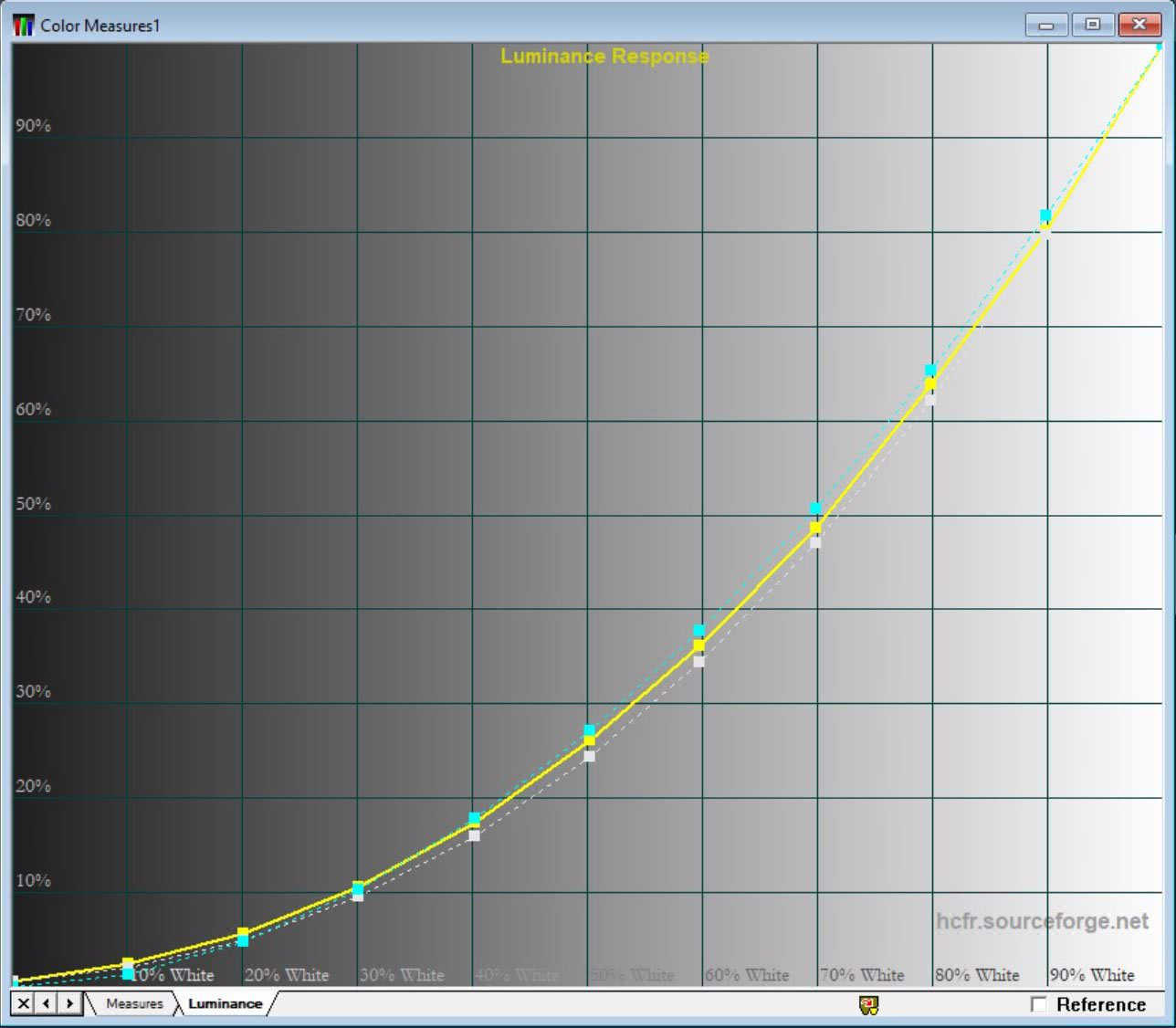

Кривая яркости дисплея совпадает с эталонной, гамма занижена – среднее значение немного меньше 2.

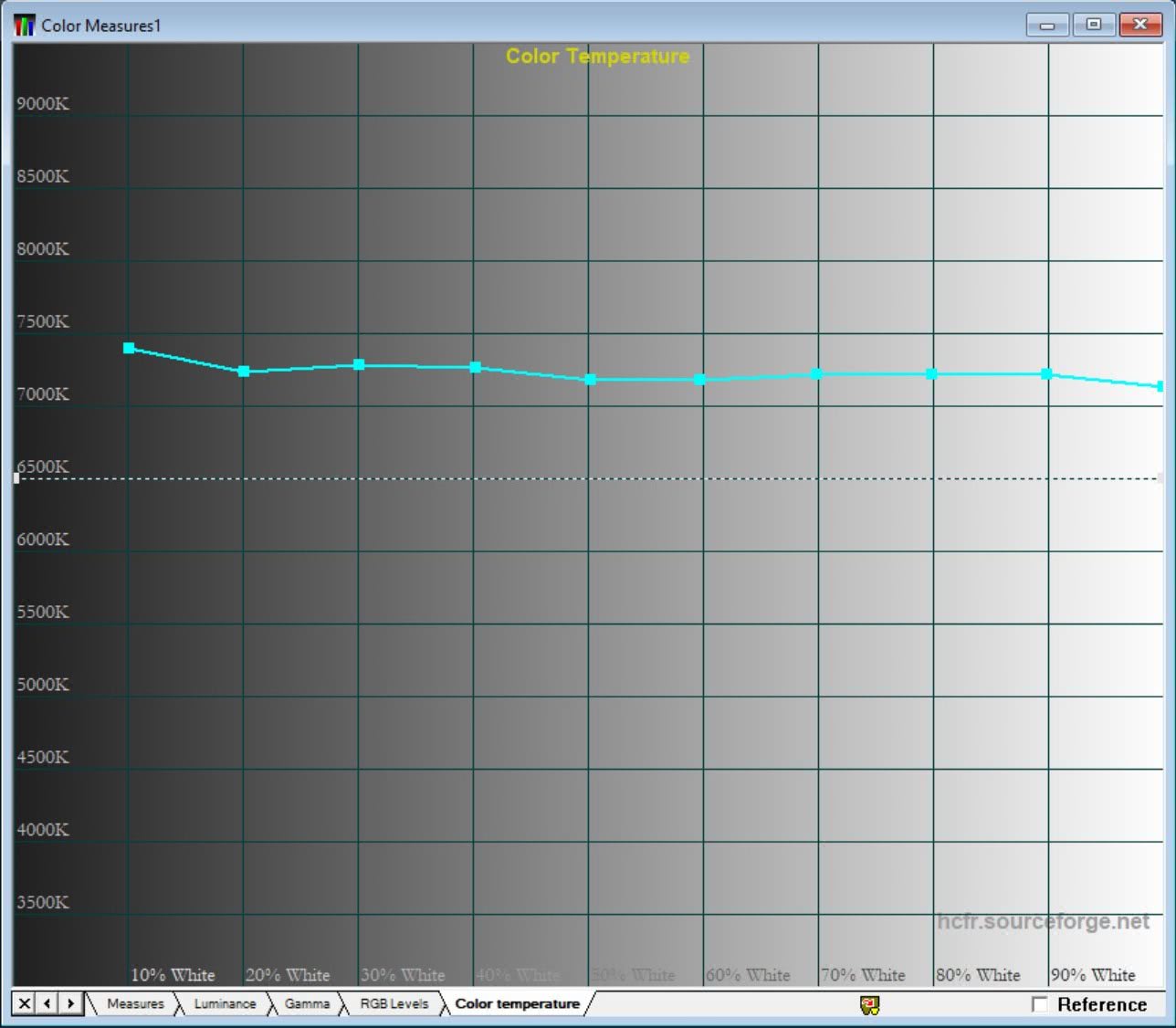

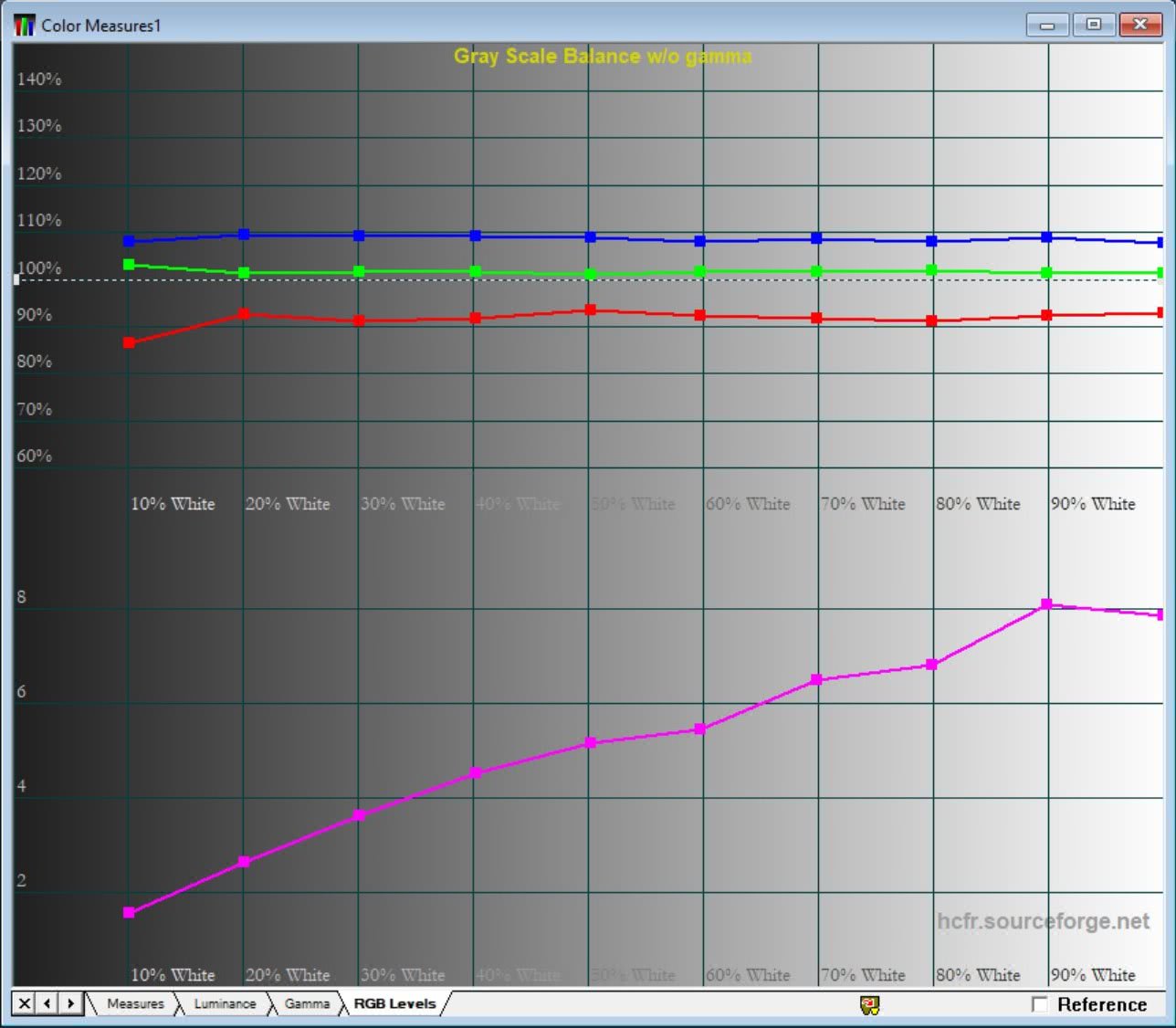

Баланс RGB по умолчанию смещён в стороны синего, что даёт более контрастное изображение. Среднее значение цветовой температуры также чуть холоднее эталона – порядка 7200 К.

AWG Wire Sizes (see chart below)

AWG

: In the American Wire Gauge (AWG) system, wire size diameters can be calculated by applying the formula D(AWG)=.005·92((36-AWG)/39) inch. For the 00, 000, 0000 etc. gauges you use -1, -2, -3, which makes more sense mathematically than «double nought.» This means that in American wire gage every 6 gauge decrease gives a doubling of the wire diameter, and every 3 gauge decrease doubles the wire cross sectional area. Similar to dB in signal and power levels. An approximate but accurate enough form of this formula contributed by Mario Rodriguez is D = .460 * (57/64)(awg +3) or D = .460 * (0.890625)(awg +3).

Как рассчитать калибр awg по формуле

Друзья давайте рассмотрим формулу, по которой можно пересчитать калибр AWG из дюймов в миллиметры:

В пересчете 0.005 дюймов (inch) равняется 0.127 мм. Показатель n – номер калибра. Данная формула действует для монолитных жил проводов и кабелей.

Показатели «36», «39» и «92» в формуле перевода awg в мм2 взяты неспроста. Давным-давно значению AWG с диаметром 0.005 дюйма соответствовал калибр 36. На то время это считалось самой тонкой проволокой. В то время как самый толстый провод считался калибр AWG 0000. Соотношение между минимальным и максимальным диаметром как раз составляет «92» (0.4600/0.005).

В диапазоне калибров от AWG 36 до AWG 0000 содержится 38 калибров и соотношение между ними является постоянной величиной. Так соотношение между соседними калибрами составляет 1.1229322. Данное число является корнем 39-й степени из 92.

Для больших калибров (00, 000, 0000 . ) в качестве n берется отрицательно значение -(m-1). Например, для AWG 4/0 берется -3. Для калибра AWG 3/0 будет -2 и т.д.

И наоборот, для пересчета номера калибра по известному диаметру проводника, можно воспользоваться формулой:

Сечение провода awg — таблица американского стандарта проводов

Друзья мы с Вами выяснили, что означает данный стандарт и как его можно рассчитать по формуле. Но ведь каждый калибр не будешь пересчитывать в мм2 на калькуляторе, поэтому представляю вам таблицу перевода сечений провода из awg в мм2.

Диаметр жилы Площадь поперечного сечения Токовая нагрузка для медного провода при t 60/75/90 °C
дюймы мм мм2 А
0000 (4/0) 0,4600 11,684 107 195/230/260
000 (3/0) 0,4096 10,404 85 165/200/225
00 (2/0) 0,3648 9,266 67,4 145/175/195
0 (1/0) 0,3249 8,252 53,5 125/150/170
1 0,2893 7,348 42,4 110 / 130 / 150
2 0,2576 6,544 33,6 95/115/130
3 0,2294 5,827 26,7 85/100/110
4 0,2043 5,189 21,2 70/85/95
5 0,1819 4,621 16,8
6 0,1620 4,115 13,3 55/65/75
7 0,1443 3,665 10,5
8 0,1285 3,264 8,37 40/50/55
9 0,1144 2,906 6,63
10 0,1019 2,588 5,26 30/35/40
11 0,0907 2,305 4,17
12 0,0808 2,053 3,31 25/25/30
13 0,0720 1,828 2,62
14 0,0641 1,628 2,08 20/20/25
15 0,0571 1,450 1,65
16 0,0508 1,291 1,31 — / — / 18
17 0,0453 1,150 1,04
18 0,0403 1,024 0,823 —/—/14
19 0,0359 0,912 0,653
20 0,0320 0,812 0,518
21 0,0285 0,723 0,41
22 0,0253 0,644 0,326
23 0,0226 0,573 0,258
24 0,0201 0,511 0,205
25 0,0179 0,455 0,162
26 0,0159 0,405 0,129
27 0,0142 0,361 0,102
28 0,0126 0,321 0,081
29 0,0113 0,286 0,0642
30 0,0100 0,255 0,0509
31 0,00893 0,227 0,0404
32 0,00795 0,202 0,032
33 0,00708 0,180 0,0254
34 0,00630 0,160 0,0201
35 0,00561 0,143 0,016
36 0,00500 0,127 0,0127
37 0,00445 0,113 0,01
38 0,00397 0,101 0,00797
39 0,00353 0,0897 0,00632
40 0,00314 0,0799 0,00501

В Америке для бытовых нужд самыми ходовыми размерами являются провод калибром AWG 12, AWG 14, сечением 3.31 мм2 и 2.08 мм2 соответственно.

Минимальный калибр в домашней электропроводке — AWG 14 используют для сетей освещения и розеточной группы. Калибр AWG 12 использую для розеточной группы более нагруженных линий (кухня, кондиционер, гараж, прачечная и т.п.) Для мощных потребителей используют провод калибром AWG 10 (электроплиты, сушилки и т.п.).

Для сравнения — провода калибром AWG 14 защищаются автоматом на 15 Ампер, а провода калибром AWG 12 защищаются автоматами на 20 Ампер. На AWG 10 ставят – автомат на 30 Ампер.

Друзья данная таблица проводов AWG взята не из потолка, для наглядности хочу предоставить вам данные из таблицы «Национального Электрического Кодекса» — National Electrical Code. В Америке это что-то вроде нашего ПУЭ. Вот токовая нагрузка на провод awg таблица из National Electrical Code NFPA 70 2002 года.

Данные представлены для медных и алюминиевых проводников.

Маркировка и обозначение

Чаще всего при покупке проводника сварщик встречает следующие обозначения:

  • КОГ – кабель особой гибкости;
  • КРПТ – кабель в резиновой оболочке и изоляции, переносного типа, тяжелый;
  • КГ – кабель гибкий.

Именно последний тип является наиболее популярным при проведении сварочных работ

Также следует обращать внимание на буквенные значения:

  • кабель КГ-ХЛ сварочный применяется в условиях низких температур окружающей среды (до -60°С);
  • КГ-Т – тропический, предназначен для использования при высоких температурах (до +55°С);
  • КНг – негорючая изоляция.

Дополнительная информация в маркировке – в виде цифр – демонстрирует количество жил и диаметр сечения кабеля. Каждая разновидность обладает собственными отличительными чертами.

Дополнительные сведения об AWG

  • Для описания многожильных проводов по стандарту AWG рассчитывается сумма параметров всех жил без учета пространства между жилами, которое может составлять до 10% от общего значения. Обозначение многожильных проводников состоит из трех параметров: калибр провода целиком, количество проводников и калибр проводника, количество проводников и их калибр разделяются косой чертой. Например, “22 AWG 7/30” – это многожильный провод калибра 22 AWG, собранный из семи проводников 30 AWG;
  • Удвоение диаметра провода ведёт к уменьшению калибра на 6 (например, провод AWG 10 примерно вдвое тоньше провода AWG 4);
  • Удвоение площади сечения провода ведёт к уменьшению калибра на 3 (например, два провода AWG 10 примерно соответствуют одному проводу AWG 7 по площади сечения);
  • Уменьшение калибра на 4 увеличивает ток плавления провода в два раза (например, медный провод AWG 14 плавится при токе 166А, а провод AWG 10 плавится при токе 333 А);
  • Уменьшение калибра на 10 увеличивает площадь и вес примерно в 10 раз и уменьшает сопротивление примерно в 10 раз.

Конструкция сварочного кабеля

Основой является токопроводящая медная жила круглой формы, состоящая из большого количество проволок маленького диаметра (около 0,2 мм.) Количество жил может варьироваться и составляет от 1 до 5. Сварщиками применяются провода с одной жилой.

В качестве изоляции выступает резиновая оболочка из натурального (РТИ-1) или бутадиенового (РТИ-2) каучука.

Между двумя слоями располагается специальная пленка из синтетического материала, которая предотвращает слипание двух слоев.

В некоторых случаях защитную пленку заменяют тальком или другим специальным порошком.

Следует знать! Жилы также находятся в резиновой оболочке: РШТ-2 или РШТ-2ХЛ.  Первый вариант подразумевает, что провод следует использовать в регионах с умеренным климатом, второй – может применяться в условиях низких температур (не ниже -60°С).

Наглядно изучить кабель КГ для сварочного аппарата можно на представленном рисунке.

Рабочие характеристики

Проводка стандарта AWG обладает теми же техническими характеристиками и условиями эксплуатации, что и знакомые российским электрикам кабеля. Поэтому у этих видов проводниковой продукции есть общие черты:

  1. Изоляция кабелей не должна иметь повреждений. Этот момент следует проверить при укладке или монтаже проводки. Трещины и отверстия в защитном изолирующем слое приведут к попаданию в полости кабеля влаги и риску его отгорания.
  2. Провод AWG подбирается по допустимому току и рабочему напряжению. Если превысить значение тока, то изоляция кабеля расплавится. А если переборщить с напряжением, то случится пробой изоляции.
  3. По стенам кабели прокладываются в отдельной противопожарной защите. Например, в монтажном канале или гофре. Данное правило особенно актуально для деревянных строений.
  4. Не должно быть открытых участков токоведущих жил. Независимо от напряжения. Все соединения герметизируются изоляционной лентой или термоусаживаемыми трубками.

Термоусадочный водонепроницаемый встык для AWG

С точки зрения конструкции AWG не отличается от других видов монтажных проводов. Особенность имеется только в маркировке. Чем выше калибр провода, тем он тоньше. Подобная система противоположна той, что принята в странах постсоветского пространства.

Провод AWG универсальный. Он пригоден для монтажа систем освещения, автоэлектрики, звуковых и сигнальных сетей. Применяя его, главное, не запутаться в диаметре токоведущих жил. Существуют специальные формулы для расчета необходимого сечения проводки и его перевода в привычные кв. мм.

На рынке электроматериалов, кроме проводов со стандартной российской маркировкой, нередко встречаются кабеля с обозначением AWG. Проводники данного класса предназначаются для решения конкретных задач и обладают индивидуальными техническими характеристиками.

Сравнительные параметры GA14DS и GA14DЕ

№ п/п Техническая характеристика GA14DS (г.в.1989-1993) GA14DЕ (г.в.1993-2000)
1 Рабочий объем ДВС, дц³ 1.392 1.392
2 Система питания Карбюратор Инжектор
3 max мощность двс, л.с. 75 88
4 mах крутящий момент. Нм (кгм) при об/мин 112(11) 4000 116(12) 6000
5 Вид топлива Бензин Бензин
6 Тип двигателя 4-х цилиндровый, рядный 4-х цилиндровый, рядный
7 Ход поршня, мм 81.8 81.8
8 Ø цилиндра, мм 73.6 73.6
9 Степень сжатия, кгс/см² 9.8 9.9
10 Количество клапанов в цилиндре, шт 4 4

Номер двигателя располагается на левой части блока цилиндров (смотреть по ходу движения), на специальной площадке. Пластина, с нанесенным номером, подвержена сильной коррозии во время длительной эксплуатации. Для предотвращения покрытия коррозией – лучше вскрыть любым термостойким бесцветным лаком.

Завод изготовитель гарантирует межкапитальный ремонт агрегатов после пробега в 400 000км. При этом обязательным условием является применение высококачественных горюче-смазочных материалов, своевременная (через каждые 50000км пробега) корректировка тепловых зазоров клапанов. Учитывая условия эксплуатации и качество отечественных ГСМ, ориентироваться нужно на пробег в 250 тыс. км.

Расчет сечения провода электропроводки по мощности подключаемых электроприборов

Для выбора сечения жил провода кабеля при прокладке электропроводки в квартире или доме нужно проанализировать парк имеющихся электробытовых приборов с точки зрения одновременного их использования. В таблице представлен перечень популярных бытовых электроприборов с указанием потребляемого тока в зависимости от мощности.

Вы можете узнать потребляемую мощность своих моделей самостоятельно из этикеток на самих изделиях или паспортам, часто параметры указывают на упаковке. В случае если сила потребляемого тока электроприбором не известна, то ее можно измерять с помощью амперметра.

Обычно мощность потребления электроприборов указывается на корпусе в ваттах (Вт или VA) или киловаттах (кВт или kVA). 1 кВт=1000 Вт.

Таблица потребляемой мощности/силы тока бытовыми электроприборами

Электроприбор Потребляемая мощность, Вт Сила тока, А
Стиральная машина 2000 – 2500 9,0 – 11,4
Джакузи 2000 – 2500 9,0 – 11,4
Электроподогрев пола 800 – 1400 3,6 – 6,4
Стационарная электрическая плита 4500 – 8500 20,5 – 38,6
СВЧ печь 900 – 1300 4,1 – 5,9
Посудомоечная машина 2000 – 2500 9,0 – 11,4
Морозильники, холодильники 140 – 300 0,6 – 1,4
Мясорубка с электроприводом 1100 – 1200 5,0 – 5,5
Электрочайник 1850 – 2000 8,4 – 9,0
Электрическая кофеварка 630 – 1200 3,0 – 5,5
Соковыжималка 240 – 360 1,1 – 1,6
Тостер 640 – 1100 2,9 – 5,0
Миксер 250 – 400 1,1 – 1,8
Фен 400 – 1600 1,8 – 7,3
Утюг 900 –1700 4,1 – 7,7
Пылесос 680 – 1400 3,1 – 6,4
Вентилятор 250 – 400 1,0 – 1,8
Телевизор 125 – 180 0,6 – 0,8
Радиоаппаратура 70 – 100 0,3 – 0,5
Приборы освещения 20 – 100 0,1 – 0,4

Ток потребляют еще холодильник, осветительные приборы, радиотелефон, зарядные устройства, телевизор в дежурном состоянии. Но в сумме эта мощность составляет не более 100 Вт и при расчетах ее можно не учитывать.

Если Вы включите все имеющиеся в доме электроприборы одновременно, то необходимо будет выбрать сечение провода, способное пропустить ток 160 А. Провод понадобится толщиной в палец! Но такой случай маловероятен. Трудно представить, что кто-то способен одновременно молоть мясо, гладить утюгом, пылесосить и сушить волосы.

Пример расчета. Вы встали утром, включили электрочайник, микроволновую печь, тостер и кофеварку. Потребляемый ток соответственно составит:

7 А + 8 А + 3 А + 4 А = 22 А

С учетом включенного освещения, холодильника и в дополнение, например, телевизора, потребляемый ток может достигнуть 25 А.

Выбор сечения провода для подключения электроприборов к трехфазной сети 380 В

При работе электроприборов, например, электродвигателя, подключенных к трехфазной сети, потребляемый ток протекает уже не по двум проводам, а по трем и, следовательно, величина протекающего тока в каждом отдельном проводе несколько меньше. Это позволяет использовать для подключения электроприборов к трехфазной сети провод меньшего сечения.

Для подключения электроприборов к трехфазной сети напряжением 380 В, например электродвигателя, сечение провода для каждой фазы берется в 1,75 раза меньше, чем для подключения к однофазной сети 220 В

Внимание, при выборе сечения провода для подключения электродвигателя по мощности следует учесть, что на шильдике электродвигателя указывается максимальная механическая мощность, которую двигатель может создать на валу, а не потребляемая электрическая мощность

Например, нужно подключить электродвигатель потребляющий мощность от сети 2,0 кВт. Суммарный ток потребления электродвигателем такой мощности по трем фазам составляет 5,2 А. По таблице получается, что нужен провод сечением 1,0 мм2, с учетом вышеизложенного 1,0 / 1,75 = 0,5 мм2. Следовательно, для подключения электродвигателя мощностью 2,0 кВт к трехфазной сети 380 В понадобится медный трехжильный кабель с сечением каждой жилы 0,5 мм2.

Гораздо проще выбрать сечение провода для подключения трехфазного двигателя, исходя из величины тока его потребления, который всегда указывается на шильдике. Например, ток потребления двигателя мощностью 0,25 кВт по каждой фазе при напряжении питания 220 В (обмотки двигателя подключены по схеме «треугольник») составляет 1,2 А, а при напряжении 380 В (обмотки двигателя подключены по схеме «звезда») всего 0,7 А.

Взяв силу тока, указанную на шильдике, по таблице для выбора сечения провода для квартирной электропроводки выбираем провод сечением 0,35 мм2 при подключении обмоток электродвигателя по схеме «треугольник» или 0,15 мм2 при подключении по схеме «звезда».

Выбор сечения провода (кабеля) по мощности – таблица

Пример.

Возьмем однокомнатную квартиру. Какими электроприборами мы пользуемся? Ниже вы увидите таблицу, в которой указаны электроприборы и инструменты, используемые в быту:

Таблица 1.

Бытовой электроприбор Мощность, Вт Бытовой электроприбор Мощность, Вт
Лампочка 15 – 250 Духовка 1000 – 3000
Принтер струйный 30 – 50 СВЧ печь 1500 – 3000
Весы 40 – 300 Пылесос 400 – 2000
Аудиосистема 50 – 250 Мясорубка 1500 – 2200
Компьютер 300 – 800 Тостер 500 – 1500
Принтер лазерный 200 – 500 Гриль 1200 – 2000
Копировальный аппарат 300 – 1000 Кофемолка 500 – 1500
Телевизор 100 – 400 Кофеварка 500 – 1500
Холодильник 150 – 2000 Посудомоечная машина 1000 – 2000
Стиральная машина 1000 – 3000 Утюг 1000 – 2000
Электрочайник 1000 –2000 Обогреватель 500 – 3000
Электроплита 1000 – 6000 Кондиционер 1000 – 3000

Подсчитаем общую потребляемую мощность электроприборов, используемых в однокомнатной квартире. Возьмем по минимуму:

  • Лампы энергосберегающие – 14 штук по 15 Вт;
  • Телевизор – 200 Вт;
  • Аудиосистема – 150 Вт;
  • Компьютер – 500 Вт;
  • Принтер лазерный – 300 Вт;
  • Холодильник – 500 Вт;
  • Стиральная машина – 2000 Вт;
  • Электрочайник – 2000 Вт;
  • Кофеварка – 1000 Вт;
  • СВЧ печь – 2000 Вт;
  • Пылесос – 1200 Вт;
  • Утюг – 1000 Вт;
  • Кондиционер – 2000 Вт.

Произведем подсчет:

14 × 15 = 210 Вт (лампы энергосберегающие);

210 + 200 + 150 + 500 + 300 + 500 + 2000 + 1000 + 2000 + 1200 + 1000 + 2000 = 11 060 Вт = 11,06 кВт

Мы подсчитали общую нагрузку, которую может потреблять квартира, но этого не будет никогда. Почему? Представьте себе, что вы включили одновременно все электроприборы. Может такое быть с вами? Конечно нет. Зачем вам включать, например, одновременно телевизор, аудиосистему, пылесос и кондиционер зимой или другое сочетание бытовых приборов. Конечно вы делать этого не будите.

К чему я это все пишу, а к тому, что существует так называемый коэффициент одновременности, который равен̴̴̴ ~ 0.75.

11,06 × 0,75 = 8,295 ~ 8,3 кВт. Такую максимальную нагрузку вы сможете подключить, имея электроприборы, перечисленные выше, короткое время. Это для информации.

Но для расчета сечения провода (кабеля), все-таки нужно брать общую нагрузку без коэффициента. Для данного примера 11, 06 ~ 11 кВт.

Данный подсчет мы сделали для вводного провода (кабеля), который будет питать всю квартиру напряжением 220 В.

Таблица выбора сечения жил провода (кабеля) по мощности и току

Таблица 2.

Как пользоваться таблицей? Смотрим в таблицу и выбираем «Медные жилы проводов и кабелей» > «Напряжение 220 В» > «Мощность, кВт», так как у нас общая мощность 11 кВт, выбираем всегда с запасом и получаем 15,4 что соответствует сечение 10 мм². Смотрите ниже:

Советую всегда брать сечение жилы (мм²) кабеля с запасом, потому что жилы кабеля не будут нагреваться при большой нагрузки и в будущем возможно вы увеличите свой арсенал бытовых электроприборов и инструментов не только в количестве, но и по мощности.

Глядя на эту таблицу также можно определить сечение медного проводника для напряжения 380 В, а также алюминиевого на 220 и 380 В.

380 В (3 фазы и нуль) применяется для подключения коттеджей и там, где без трехфазной системы нельзя обойтись, например, подключение 3-х фазных электродвигателей, калориферов, холодильных установок и другое.

Давайте посмотрим какое сечение проводника нужно для каждого в отдельности электроприбора на 220 В зная его мощность по паспорту:

Таблица 3.

Сечение медной жилы, мм² Мощность электроприбора, Вт
0,35 100 – 500
0,5 700
0,75 900
1,0 1200
1,2 1500
1,5 1800 – 2000
2,0 2500
2,5 3000 – 3500
3,0 4000
3,5 4500 – 5000
5,0 6000

Ниже представлена таблица применения медных проводов (кабелей) по сечению:

Таблица 4.

Сечение медных жил, мм² Предельно-допустимая нагрузка, А (ампер) Номинальная сила тока автоматического выключателя, А Максимальная нагрузка

U = 220 В, кВт

Пример применения
1,5 19 10 4,1 Освещение
2,5 27 16 5,9 Розетки
4 38 25 8,3 Кондиционеры, водонагреватели
6 46 32 10,1 Электрические плиты, шкафы
10 70 50 15,4 Ввод в квартиру

Происхождение маркировки

Таблица маркировки проводов AWG

По своей форме кабельные жилы схожи с обычной проволокой из меди.

Каждая следующая процедура протяжки понижала сечение и прибавляла единицу к значению AWG. На старте процесса применяется заготовка с наибольшим калибром AWG 0 (соответствие самому толстому кабелю). При одной протяжке проволоки будет получено значение AWG 1. Если заготовка пройдёт сквозь станок два раза, то получится значение AWG 2 и так по нарастающей.

Самые крупные калибры, большие чем AWG 0, обозначаются как AWG 00, AWG 000 и т.д.

Ранее в США проводка изготавливалась методом волочения. Брался цельный пруток меди, соответствующий калибру AWG 0. Затем его заправляли в специальные прокаточные станки. Проволока проходила через серию валиков и уменьшающихся отверстий. В результате ее диаметр сокращался до требуемого значения.

Если заготовка проходила 1 цикл утоньшения, то на выходе получался провод AWG 1. Если 2, то AWG 2. Количество циклов достигало нескольких десятков. При каждом прохождении через станок проводник становился тоньше по сечению, но на 1 единицу больше по калибру.

Тестирование

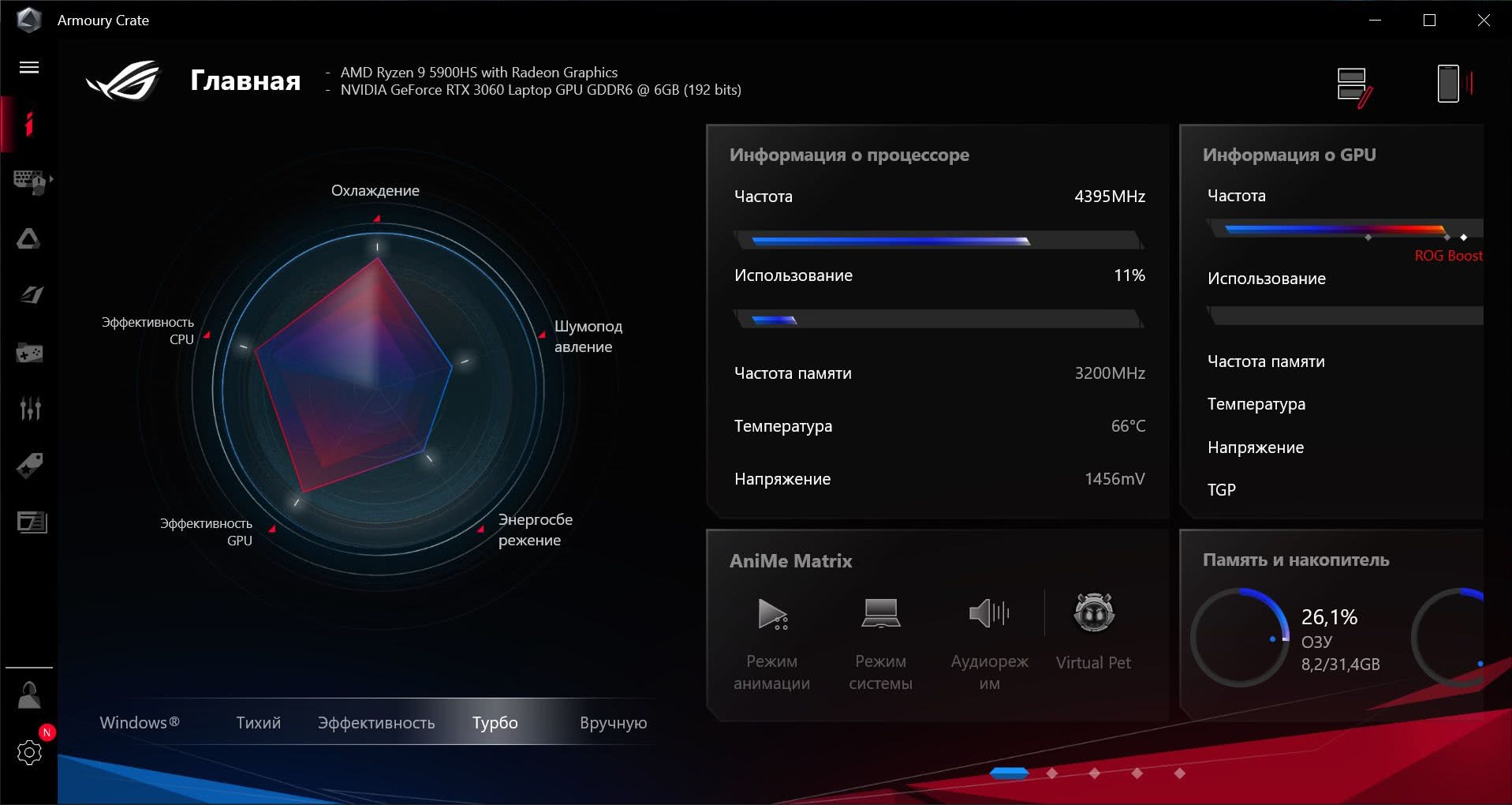

Как и все игровые ноутбуки ASUS, профили работы Zephyrus G14 GA401Q настраиваются утилитой Armoury Crate. Есть 4 режима: экономичный, тихий, эффективный и турбо, в котором частоты CPU и GPU слегка разогнаны. Турбо-режим, само собой, самый шумный из-за усиленного тепловыделения чипов, но тесты производительности мы будем проводить именно в нём, чтобы оценить полный потенциал устройства.

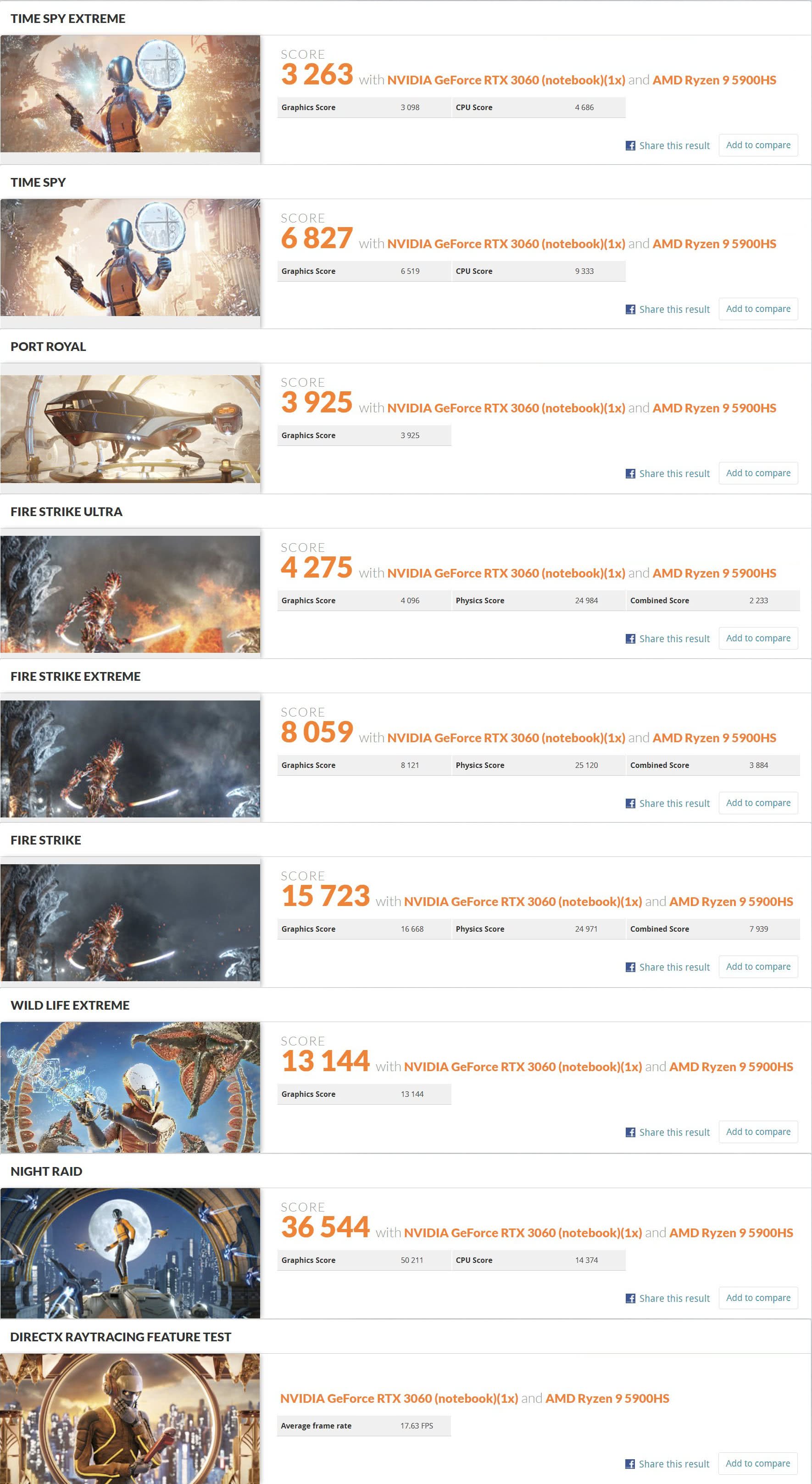

Начнём с оценки производительности графики. Поможет нам в этом набор тестов бенчмарка 3DMark.

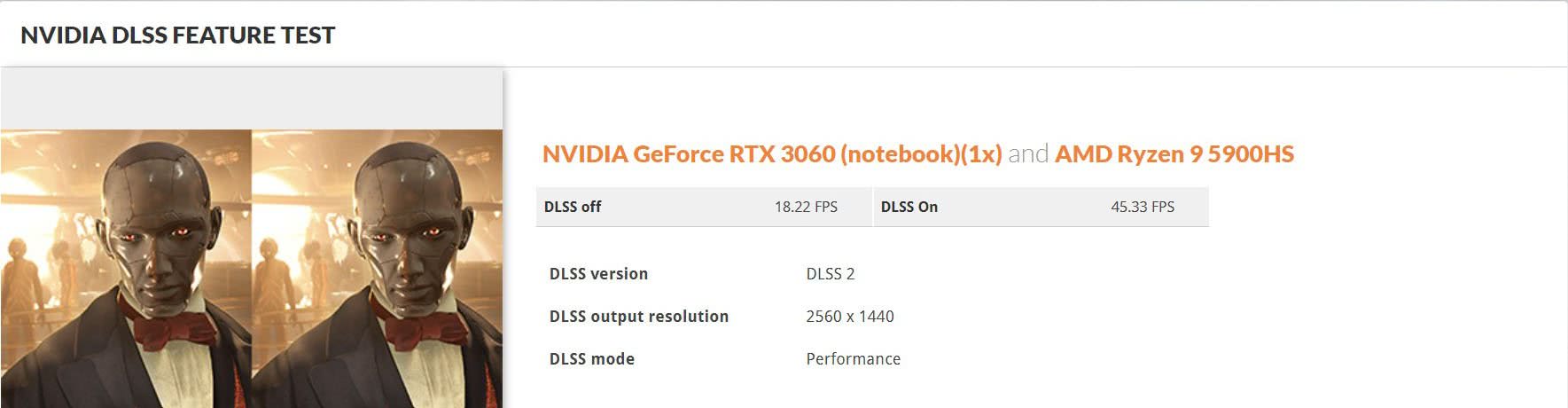

Полученные баллы немного ниже, чем у версий RTX 3060 Laptop с TDP, близким к максимальным 115 Вт, но отличаются они совсем немного – максимум на 5-10%. Так что в буст-режиме мы получаем почти полную производительность, урезана она не сильно. Также увеличить FPS может поддержка технологии DLSS.

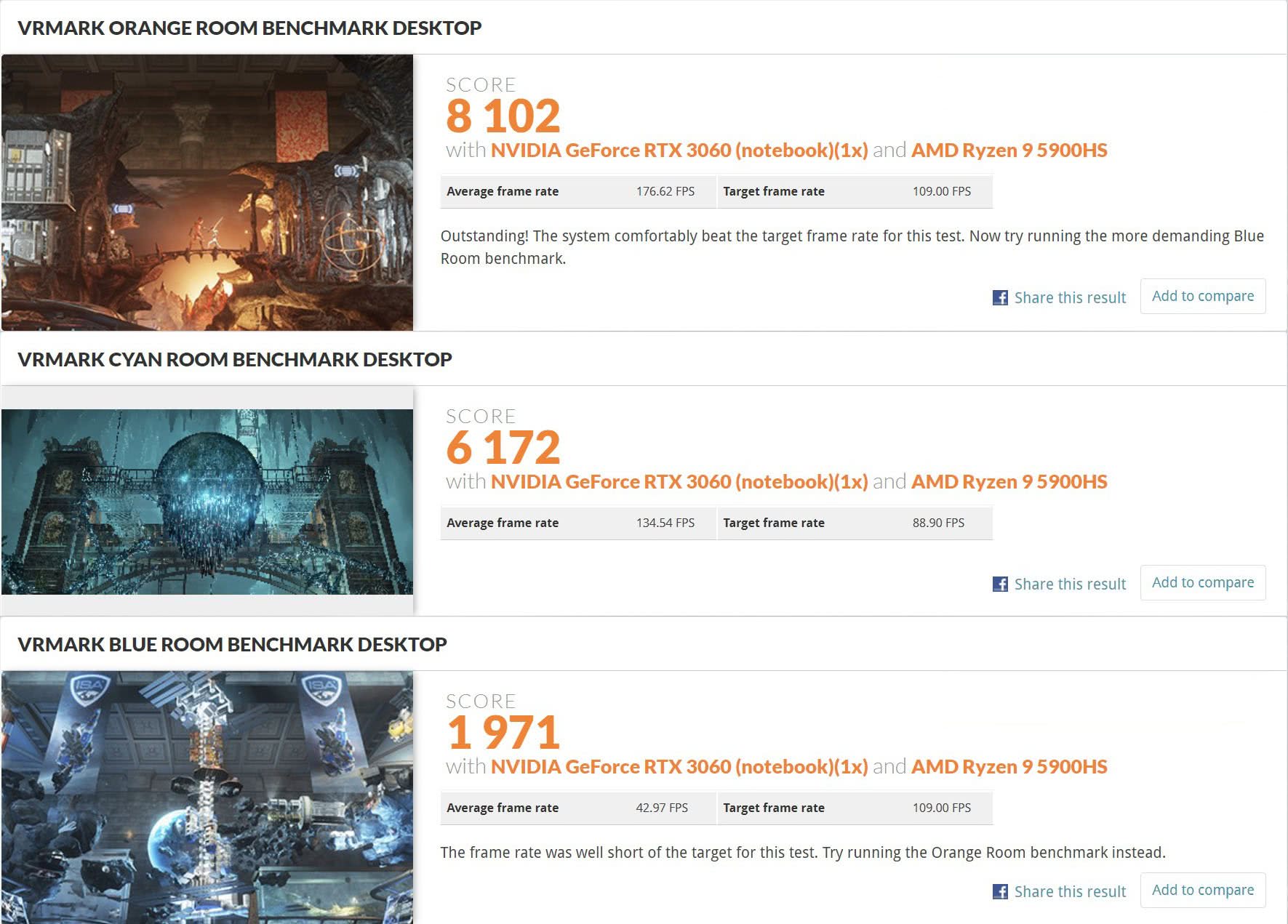

В тестах VRMark также обнаруживает хороший уровень производительности, только в BLUE ROOM средняя частота кадров оказалась не слишком высокой – около 43 FPS.

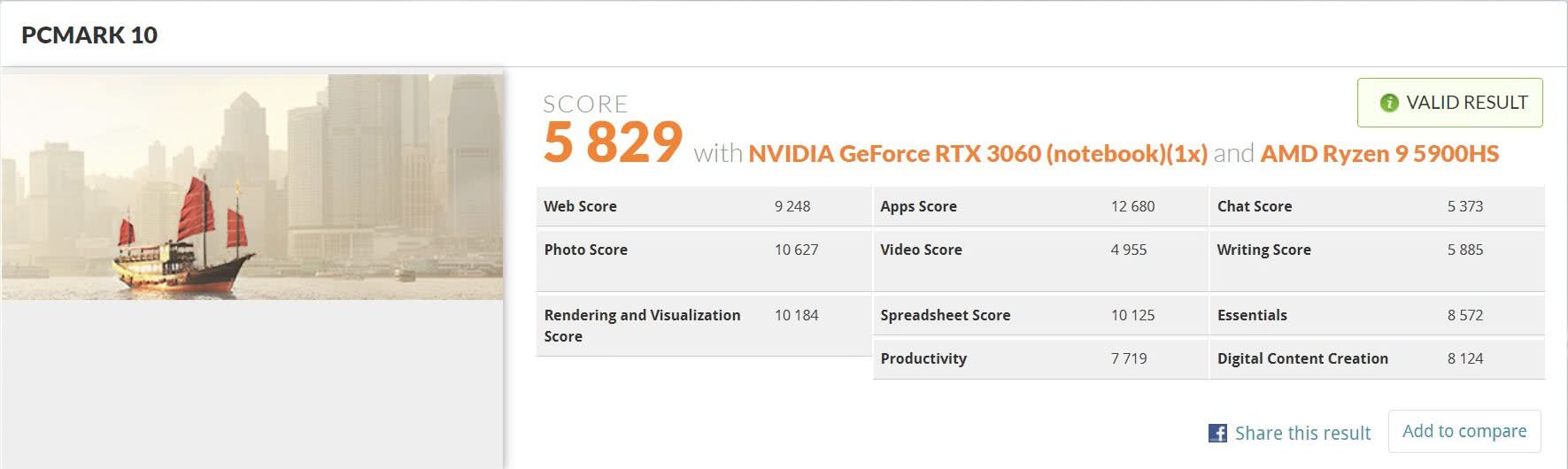

В PCMark 10 получаем высокий балл — заслуга быстрой дисковой системы и 8-ядерного процессора Ryzen 9 5900HS.

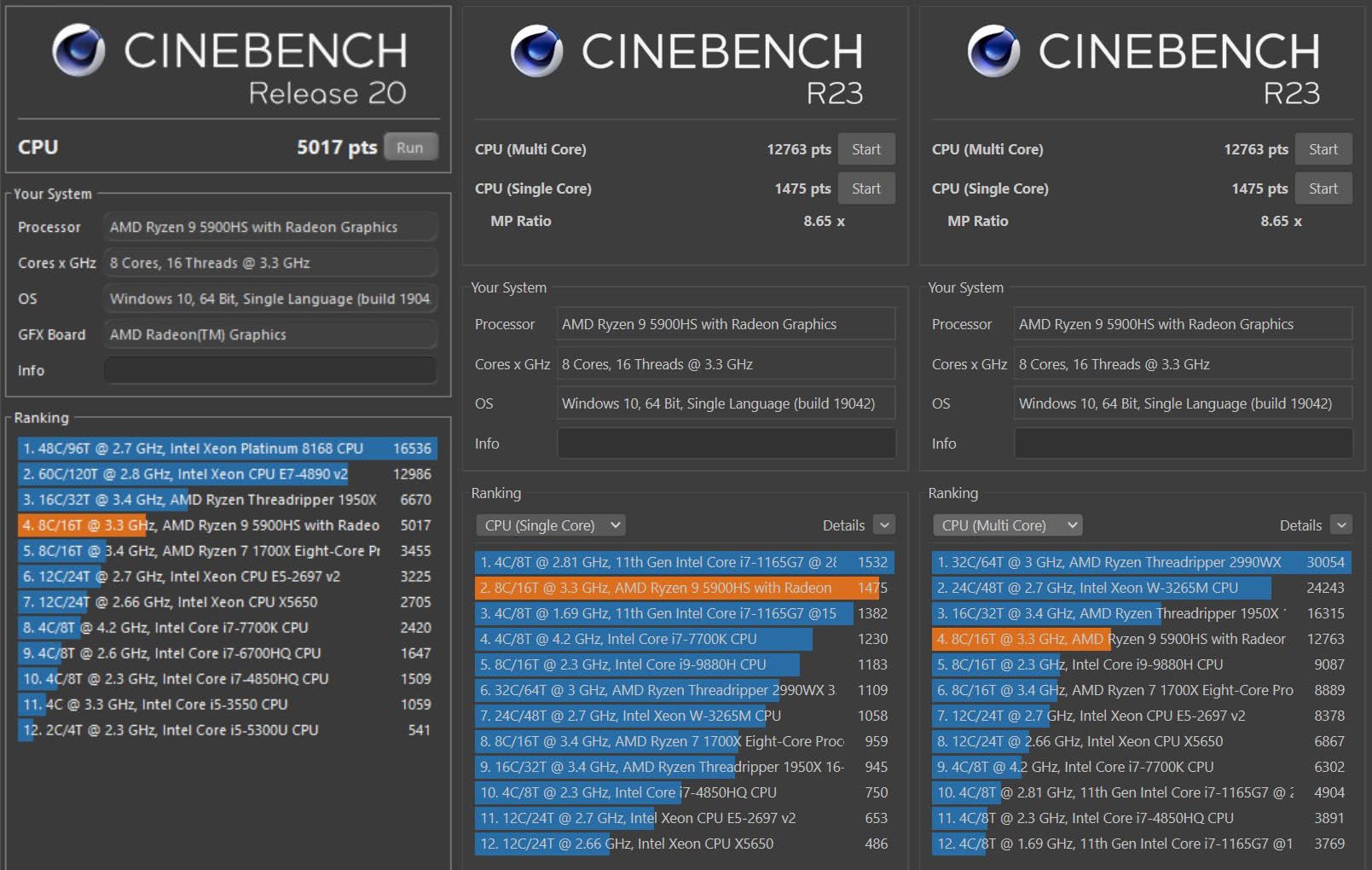

В CINEBENCH R23 процессор показывает почти такую же производительность, как Intel Core i7-1165G7 при нагрузке на одно ядро, но обгоняет его больше, чем в 2 раза в многоядерном режиме теста.

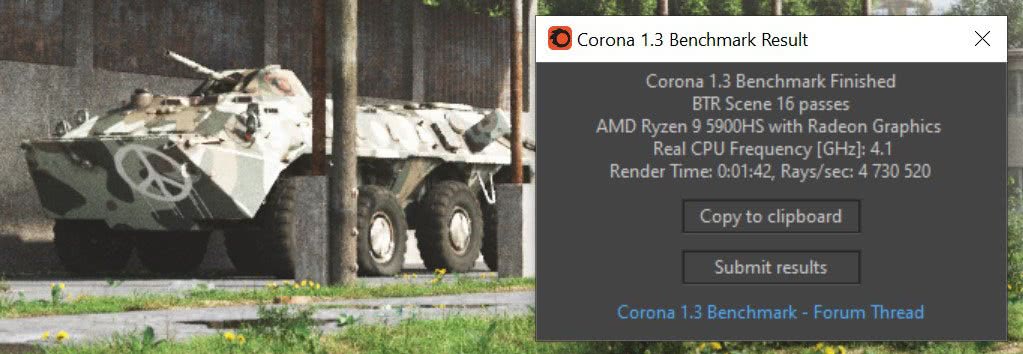

Результат стандартного бенчмарка WinRAR позволяет ощутить пользу 16 потоков – скорость очень внушительная. Тест рендеринга Corona 1.3 также отработал очень быстро, за 1:42 – на уровне десктопной системы.

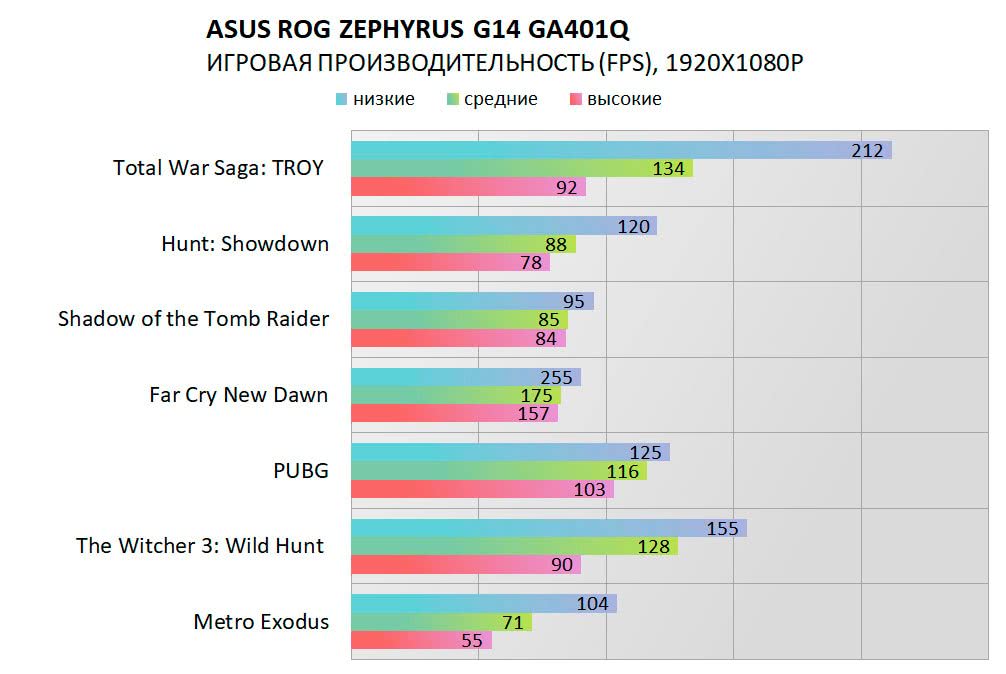

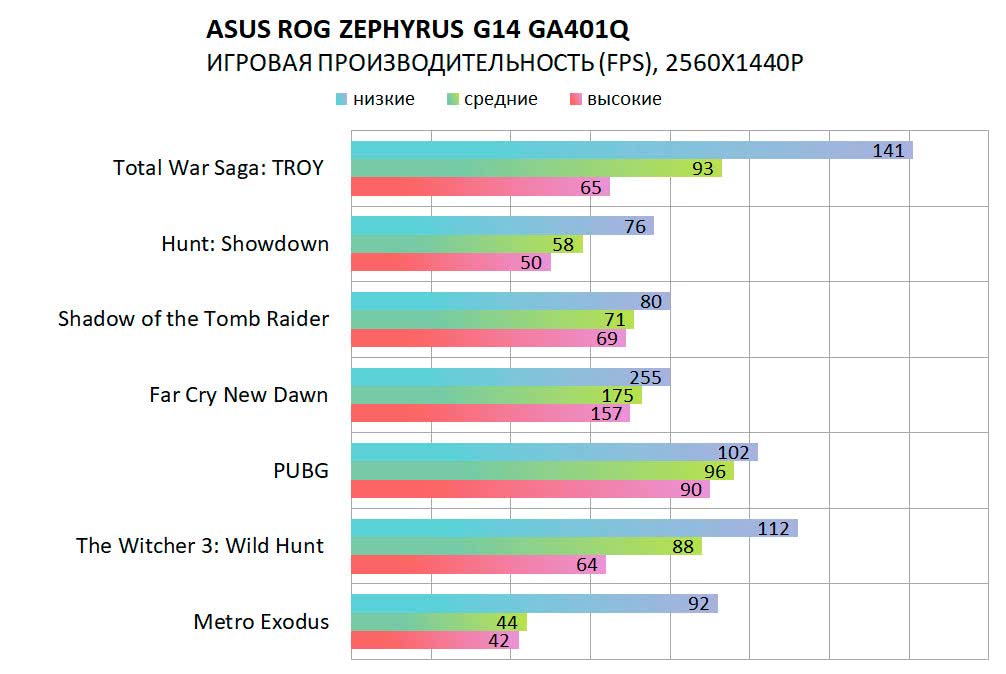

Для оценки производительности в играх проверим два разрешения дисплея – родное QWHD 2560х1440 и FullHD 1920х1080.

Как мы и предполагали, RTX 3060 Laptop даже с «ужатым» до 60 Вт TDP справляется легко с разрешением QWHD и уж тем более — с FullHD. Минимальный FPS из протестированных игр показала Metro Exodus на высоких настройках – 42 FPS, что в принципе тоже укладывается в условно-комфортный уровень. В менее «тяжелых» проектах при QWHD разрешении свободно достигаются 50-100 FPS, что точно не создаст никаких сложностей при игре. Так что можно заключить, что в случае Zephyrus G14 GA401Q повышенное разрешение избыточным не является, а вполне пригодится на практике, улучшая качество картинки (а такое бывает не так часто). Конечно, справедливым это будет только для протестированной нами конфигурации с RTX 3060 Laptop.

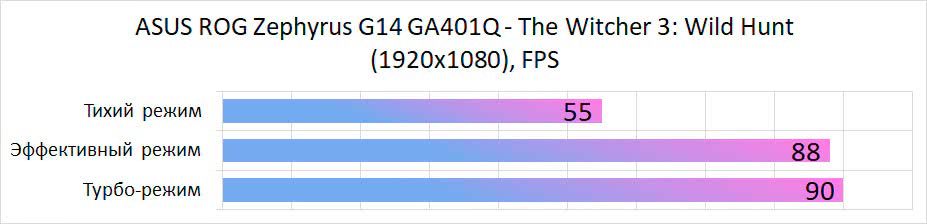

При переключении режимов работы в Armoury Crate показатель FPS падает, но значительно только в тихом режиме – примерно на 40%.

Таблица перевода проводов AWG в мм2

Существуют трудности в понимании сечения AWG проводов. Чем больше калибр, тем меньше толщина жилы. Такое несоответствие создает проблемы при ремонте и проектировании проводки.

Чтобы каждый раз не производить расчет сечения кабеля или не пользоваться калькуляторами специалисты вывели специальную таблицу проводов. В ней отображается зависимость между калибром AWG, его сечением и максимальным допустимым током.

Калибр провода Сечение, кв. мм Длительный допустимый ток, А (с изоляцией, при 60°C)
0000 107 195
000 85 165
00 67,4 145
53,5 125
1 42,4 110
2 33,6 95
3 26,7 85
4 21,2 70
5 16,8
6 13,3 55
7 10,5
8 8,37 40
9 6,63
10 5,26 30
11 4,17
12 3,31 25
13 2,62
14 2,08 20
15 1,65
16 1,31 15
17 1,04
18 0,823 10
19 0,653
20 0,518 5
21 0,41
22 0,326 4,5
23 0,258
24 0,205 2,1
25 0,162
26 0,129 1,3
27 0,102
28 0,081 0,83
29 0,064
30 0,051 0,52
31 0,04
32 0,032 0,32
33 0,025
34 0,02 0,18
35 0,016
36 0,013
37 0,01
38 0,0079
39 0,0063
40 0,005

Зачем производится расчет

Провода и кабели, по которым протекает электрический ток, являются важнейшей частью электропроводки.

Безопасная эксплуатация заключается в том, что если вы выберете сечение, не соответствующее его токовым нагрузкам, то это приведет к чрезмерному перегреву провода, плавлению изоляции, короткому замыканию и пожару.

Поэтому к вопросу о выборе сечения провода необходимо отнестись очень серьезно.

Что нужно знать

Основным показателем, по которому рассчитывают провод, является его длительно допустимая токовая нагрузка. Проще говоря, это такая величина тока, которую он способен пропускать на протяжении длительного времени.

Чтобы найти величину номинального тока, необходимо подсчитать мощность всех подключаемых электроприборов в доме. Рассмотрим пример расчета сечения провода для обычной двухкомнатной квартиры.

Электроприбор Потребляемая мощность, Вт Сила тока, А
Стиральная машина 2000 – 2500 9,0 – 11,4
Джакузи 2000 – 2500 9,0 – 11,4
Электроподогрев пола 800 – 1400 3,6 – 6,4
Стационарная электрическая плита 4500 – 8500 20,5 – 38,6
СВЧ печь 900 – 1300 4,1 – 5,9
Посудомоечная машина 2000 – 2500 9,0 – 11,4
Морозильники, холодильники 140 – 300 0,6 – 1,4
Мясорубка с электроприводом 1100 – 1200 5,0 – 5,5
Электрочайник 1850 – 2000 8,4 – 9,0
Электрическая кофеварка 630 – 1200 3,0 – 5,5
Соковыжималка 240 – 360 1,1 – 1,6
Тостер 640 – 1100 2,9 – 5,0
Миксер 250 – 400 1,1 – 1,8
Фен 400 – 1600 1,8 – 7,3
Утюг 900 –1700 4,1 – 7,7
Пылесос 680 – 1400 3,1 – 6,4
Вентилятор 250 – 400 1,0 – 1,8
Телевизор 125 – 180 0,6 – 0,8
Радиоаппаратура 70 – 100 0,3 – 0,5
Приборы освещения 20 – 100 0,1 – 0,4

После того как мощность будет известна расчет сечения провода или кабеля сводится к определению силы тока на основании этой мощности. Найти силу тока можно по формуле:

1) Формула расчета силы тока для однофазной сети 220 В:

расчет силы тока для однофазной сети

где Р — суммарная мощность всех электроприборов, Вт;
U — напряжение сети, В;
КИ= 0.75 — коэффициент одновременности;
cos для бытовых электроприборов- для бытовых электроприборов.
2) Формула для расчета силы тока в трехфазной сети 380 В:

расчет силы тока для трехфазной сети

Зная величину тока, сечение провода находят по таблице. Если окажется что расчетное и табличное значения токов не совпадают, то в этом случае выбирают ближайшее большее значение. Например, расчетное значение тока составляет 23 А, выбираем по таблице ближайшее большее 27 А — с сечением 2.5 мм2.

Какой провод лучше использовать

На сегодняшний день для монтажа, как открытой электропроводки, так и скрытой, конечно же большой популярностью пользуются медные провода.

Медь, по сравнению с алюминием, более эффективна:

  • она прочнее, более мягкая и в местах перегиба не ломается по сравнению с алюминием;
  • меньше подвержена коррозии и окислению. Соединяя алюминий в распределительной коробке, места скрутки со временем окисляются, это приводит к потере контакта;
  • проводимость меди выше чем алюминия, при одинаковом сечении медный провод способен выдержать большую токовую нагрузку чем алюминиевый.

Недостатком медных проводов является их высокая стоимость. Стоимость их в 3-4 раза выше алюминиевых. Хотя медные провода по стоимости дороже все же они являются более распространенными и популярными в использовании чем алюминиевые.

Одножильные проводники

AWG Диаметр, мм Сечение, кв. мм
000000 (6/0) 14.733 170.480
00000 (5/0) 13.120 135.197
0000 (4/0) 11.684 107.216
000 (3/0) 10.405 85.026
00 (2/0) 9.266 67.429
0 (1/0) 8.251 53.474
1 7.348 42.406
2 6.544 33.630
3 5.827 26.670
4 5.189 21.150
5 4.621 16.773
6 4.115 13.301
7 3.665 10.548
8 3.264 8.365
9 2.906 6.634
10 2.588 5.261
11 2.305 4.172
12 2.053 3.309
13 1.828 2.624
14 1.628 2.081
15 1.450 1.650
16 1.291 1.309
17 1.150 1.038
18 1.024 0.823
19 0.912 0.653
20 0.812 0.518
21 0.723 0.410
22 0.644 0.326
23 0.573 0.258
24 0.511 0.205
25 0.455 0.162
26 0.405 0.129
27 0.361 0.102
28 0.321 0.081
29 0.286 0.064
30 0.255 0.051
31 0.227 0.040
32 0.202 0.032
33 0.180 0.025
34 0.160 0.020
35 0.143 0.016
36 0.127 0.013
37 0.113 0.010
38 0.101 0.008
39 0.090 0.006
40 0.080 0.005

Формула пересчета AWG в миллиметры для одножильных кабелей выглядит следующим образом:

Множитель 0.127 – это ровно 0.005 дюйма. При разработке калибров AWG диаметр 0.005 дюйма, в то время самая тонкая проволока, был принят за AWG 36, а диаметр 0.46 дюйма, в то время самый популярный толстый размер, за AWG 0000. Когда в обозначении калибра несколько нулей, это означает, что проволока толще проволоки AWG 0. Для удобства обозначения вместо 0000 часто пишут 4/0, вместо 000 – 3/0 и т.д.

Отношение между толщинами, выбранными в качестве границ – 92 раза, и в этом диапазоне уместилось еще 38 калибров, причем они создавались таким образом, чтобы отношение между соседними калибрами было постоянной величиной (корень 39 степени из 92 составляет примерно 1.1229322, это и есть отношение между соседними калибрами). Теперь понятно, откуда взялись в показателе степени значения 36 и 39.

Для толстых калибров, обозначаемых m/0, в качестве значения AWG берется отрицательная величина -(m-1). Для кабеля 4/0 это будет -3, для кабеля 3/0 – величина -2, и т.д.

Увеличение толщины проводника на 6 калибров практически соответствует увеличению толщины вдвое (шестая степень числа 1.1229322 равна 2.005…). Понятно также, что уменьшение толщины на три калибра уменьшает вдвое площадь поперечного сечения.

Условия эксплуатации

При проведении монтажных работ нужно, прежде всего, помнить о строгом запрете на подачу на провода напряжения, превышающего удельный номинальный показатель. Это влечет за собой перегревание жил и зачастую заканчивается коротким замыканием. Прокладку в грунте необходимо проводить, пользуясь асбестовым рукавом для защиты от тока. При натягивании провода между опорами нужно применять направляющие тросики, функция которых – снятие напряжения с кабелей.

Провода с американской кодировкой широко представлены в отечественных магазинах и используются для разных целей

При работе с такой продукцией важно уметь находить основные параметры проводника по его калибру
