Авр автоматический ввод резерва: что такое и как работает

Оглавление

Промышленные системы АВР

Среди отечественных производителей комплексных систем автоматического включения резерва выделяется предприятие ОАО “Контактор”, которое поставляет на российский рынок шкафы АВР с различной логикой (секционированное и несекционированное питание, с возможностью подключения дополнительного автономного генератора и т.д.) и элементной базой (схема управления может быть как релейной, так и микропроцессорной).

Силовая часть системы собрана на автоматических выключателях ВА50-45Про номинальным током до 6300 Ампер, производителем которых является тот же “Контактор”. Данные устройства предназначены для работы на стороне 0.4 кВ. Схемы АВР в установках выше 1000В тоже широко применяются, но это уже отдельная история.

Блок авр на 2 ввода

Определенный интерес представляет моноблочная конструкция системы автоматического ввода резерва от китайской фирмы ANDELI под названием HATS7. Удобная панель управления позволяет настроить алгоритм работы под нужды клиента, силовая часть системы, показанной на фото слева, рассчитана на токи до 160А. Ну так как китайский ампер будет поменьше нашего (шутка), я бы не пробовал его на длительных токах выше 100А. Панель управления может быть вынесена за пределы щита в более удобное место – например, на дверцу щита. Данный блок АВР можно настроить на работу с двумя линиями либо с одной линией и автономным генератором. Силовая часть – это два автомата либо контактора, которыми управляет приводной механизм. Естественно, электрическая и механическая блокировка имеется. Каким образом это делается на автоматах – смотрите на рисунке справа.

АВР на реверсивном рубильнике с электроприводом

Такая конструкция интересна прежде всего тем, что потребляет электроэнергию только в момент переключения, в отличие от контакторов, реле и т.п. Здесь практически исключена какая-либо вероятность электрического контакта одного ввода с другим. Например, разъединитель с автоматическим переключением серии NH40SZ может работать в следующих режимах:

  • Сетевой источник питания – резервный источник питания, автоматическое переключение, самовозврат
  • Основной – основной источник питания, автоматическое переключение и самовозврат с тестированием потери фазы
  • Основной – основной источник питания, автоматическое переключение и самовозврат с тестированием перенапряжения и минимального напряжения
  • Основной источник питания – генератор, автоматическое переключение и самовозврат с тестированием перенапряжения, минимального напряжения и частоты

Простые системы АВР

Работает все очень просто. Схема АВР на двух контакторах: Надеемся, что эта краткая статья поможет вам собрать и запустить схему автоматического ввода резерва на контакторе, и электроснабжение вашего дома или небольшого предприятия станет бесперебойным.


Восстанавливающиеся АВР.

Ставим номиналом не менее автомата А2, если не получится приобрести выключатель — устанавливаем автоматический выключатель с номиналом выше чем у А2

Замыкающие контакты контакторов должны быть рассчитаны на полный ток нагрузки, для размыкающих это неважно можно использовать блок-контакты. Оба автомата QS1 и QS2 должны быть включены, при этом катушка КМ получит питание и будет втянута, а соответственно её замыкающий контакт в цепи основного ввода тоже замкнут и размыкающий контакт в цепи резервного ввода разомкнут


Такие неконтролируемые коммутации совершенно недопустимы на производствах с непрерывным циклом или в медицинских учреждениях в операционных больниц, например , а также на других важных объектах. В дальнейшем мы будем совершенствовать схему, добавим выдержки времени и различные блокировки. В случае исчезновения напряжения реле К1 обесточивается, К1. Рубильник выбирается с тремя положениями, где среднее из них полностью отсекает электричество.


Внешние входы аварийного отключения вводов. Такое реле выполняет функцию постоянного слежения за параметрами напряжения основной сети. Так как оба ввода в работе, отпадает необходимость следить за готовностью резервной линии к принятию нагрузки.

Как работает автоматический ввод резервного питания

В соответствии с индивидуальными условиями, схема АВР дополнительно оснащается пусковым блоком, который управляет запуском автономного источника питания, будь то аккумуляторы с инвертором или генератор на жидком топливе. Контроль состояния контактов контактора. При пропадании напряжения в основной линии катушка КМ 1 обесточивается, и питание через замкнувшийся контакт КМ1 начинает поступать на обмотку КМ 2, через контакторы которого к нагрузке подключается резервный ввод. В настоящее время промышленность в большом ассортименте выпускает готовые блоки АВР

Для таких важных объектов, как больницы, объекты оборонной промышленности, да и для многих других, аварии на электростанциях или в сетях электроснабжения сулят большие неприятности, именно по этой причине большое внимание всегда уделялось и уделяется проектированию и возведению систем резервного электроснабжения

При восстановлении параметров тока в основной цепи происходит замыкание контактов контактора основной цепи с одновременным размыканием контактов контактора резерва. Этот способ менее затратный, нежели генераторный, но не способен выдавать длительное время ток для мощных бытовых приборов. В настоящее время промышленность в большом ассортименте выпускает готовые блоки АВР.

Назначение АВР — повышение надежности электроснабжения потребителей. Более того, электродвигатель используется только один, а переключение вводов осуществляется его вращением вперед и назад. Простейший трёхфазный АВР или как подключить модуль управления МАВР-3

Возможные способы реализации АВР с анализом работы

Функционирование АВР проще проанализировать на анализе нескольких типовых решений, указанных далее.

Простые

На рисунке указана типовая система, переключающая бытовую сеть на работу от резервного генератора:

Данная схема предусматривает дополнительно защиту сети от КЗ, наличие электрического и механического блокирования, исключающего одновременное подключение обоих источников.

Также читайте: Какая допустимая температура масла в силовом трансформаторе

На рисунке представлены следующие элементы:

  • АВ1 и АВ2 – коммутаторы двухполюсного типа на главном и запасном входе, срабатывающие автоматически;
  • К1 и К2 – контакторные катушки;
  • К3 – реле напряжения;
  • К1.1, К2.1, К3.2, К3.1 – контакторные клеммы нормально-замкнутого типа;
  • К1.2, К2.2, К3.2, К2.3 – клеммы нормально-разомкнутого типа.

При нормальной работе К3 подключена, со срабатыванием посредством реле К3.2 и отключением К3.1. Подключена обмотка К2, замыкая К2.2 и К2.3, размыкая К2.1, являющегося электрическим блокированием, исключающим включение К1.

При создании аварийной ситуации, ток перестаёт поступать на обмотку К3, с занятием клемм реле начального положения. К1 отключается, изменяется статус клемм К1.1 и К1.2. К1.1 обеспечивает защищает сеть, исключая включение К2. К1.2 убирает блокировку нагрузки.

Срабатывание механической блокировки обеспечивается реверсивным устройством, представленным на рисунке в виде треугольного значка, вершиной книзу.

Схема подключения АВР на контакторах:

АВР в промышленной сфере

Промышленные системы работают в аналогичном порядке. На рисунке представлен типовой вариант шкафа АВР:

Изображены элементы:

  • АВ1, АВ2 – защитные устройства трехполюсного типа;
  • S1, S2 – механические коммутационные устройства;
  • КМ1, КМ2 – контакторные устройства;
  • РКФ – фазные контролирующие реле;
  • L1, L2 – индикаторные модули;
  • км1.1, км2.1, км2.2, ркф1 – клеммы в разомкнутом состоянии при нормальном режиме;
  • км1.3, км2.3, ркф2 – замкнутые клеммы.

Система функционирует по аналогичному принципу, но применяется реле, выполняющее контроль по каждой фазе. В случае перекоса или пропажи питания, схема переключается на запасной ввод, возвращаясь в штатный режим при восстановлении нормальных характеристик.

АВР для высоковольтных линий

Для систем высокого напряжения порядок работы сохраняется прежний, но конструкция устройства усложняется:

Представленная система исключает применение резервных трансформаторов. Шины Ш1 и Ш2 задействованы соответственно через трансформаторы Т1 и Т2, равнозначными по значению. При нормальной работе характерно разомкнутое положение секционного коммутирующего элемента СВ10, с контролем работы ТП от ТН1 Ш и ТН2 Ш.

Также читайте: Формулировка закона Ома для участка электрической цепи

При прекращении подачи питания на Ш1, отключается выключатель В10Т1, и включается СВ10. При этом напряжение на обе секции подаётся от одного трансформатора. При нормализации ситуации, схема возвращается в исходное положение.

Виды АВР для высоковольтной сети:

Микропроцессорные бесконтактные системы

Для микропроцессорных управляющих блоков используются АВР на полупроводниковых элементах, отличающихся большей надёжностью.


Блок АВР

Такие системы обладают следующими достоинствами:

  • исключением механических соединений, что позволяет избавиться от связанных с этим неудобств в виде дефектов указанных контактов;
  • пропадает надобность использования механического блокирования;
  • расширенным спектром регулировки характеристик переключения.

К минусам стоит отнести сложность в ремонте и непростую конструкцию, разобраться в которой по силам только квалифицированным специалистам.

Применение АВР позволяет обеспечить штатный режим эксплуатации энергосистем, как в условиях бытового потребителя, так и на промышленных предприятиях.

17.1. Назначение авр

Высокую степень надежности электроснабжения потребителей обеспечивают схемы питания одновременно от двух и более источников питания (линий, трансформаторов), поскольку аварийное отключение одного из них не приводит к нарушению питания потребителей. Несмотря на эти очевидные преимущества многостороннего питания потребителей, большое количество п/ст, имеющих два и более источников питания, работают по схеме одностороннего питания. Одностороннее питание имеют также секции шин собственных нужд (СН). Применение такой менее надежной, но более простой схемы электроснабжения во многих случаях оказывается целесообразным для снижения токов КЗ, уменьшения потерь электроэнергии в питающих трансформаторах, упрощения РЗ, создания необходимого режима по напряжению, перетокам мощности и т.п. При развитии электрической сети одностороннее питание часто является единственно возможным решением, так как ранее установленное оборудование и РЗ не позволяют осуществить параллельную работу источников питания. Используются две основные схемы одностороннего питания потребителей при наличии двух или более источников.

В первой схеме один источник включен и питает потребителей, а второй отключен и находится в резерве. Соответственно этому первый источник называется рабочим, а второй резервным (рис. 6.1, а). Во второй схеме все источники включены, но работают раздельно на выделенных потребителей. Деление осуществляется на одном из выключателей (рис. 6.1, в).

Недостатком одностороннего питания является то, что аварийное отключение рабочего источника приводит к прекращению питания потребителей, т.е. к аварии. Этот недостаток может быть устранен быстрым автоматическим включением резервного источника или включением выключателя, на котором осуществлено деление сети. Для выполнения этой операции широко используются специальные автоматические устройства, получившие наименование автоматов включения резерва (АВР). При наличии АВР время перерыва питания потребителей в большинстве случаев определяется лишь временем включения выключателей резервного источника и составляет 0,3–0,8 с.

Рис. 6.1.

Рассмотрим принцип использования АВР на примере схем, приведенных на рис. 6.1.

а) Питание п/ст А осуществляется по рабочей линии w1 от п/ст Б. Вторая линия w2, приходящая от п/ст В, является резервной и находится под напряжением (выключатель Q3 нормально отключен). При отключении линии w1автоматически от АВР включается выключатель Q3 линии w2, чем вновь подается питание потребителем п/ст А. Схемы АВР могут иметь одностороннее или двустороннее действие. При одностороннем АВР линия w1 всегда должна быть рабочей, а линия w2 – всегда резервной. При двустороннем АВР любая из этих линий может быть рабочей и резервной.

б) Питание электродвигателей и других потребителей СН каждого агрегата э/ст осуществляется обычно от отдельных рабочих трансформаторов (Т1 и Т2). При отключении рабочего трансформатора автоматически от АВР включается выключатель Q5 и один из выключателей Q6 (при отключении Т1) или Q7 (при отключении Т2) – резервного трансформатора Т3.

в) Трансформаторы Т1 и Т2 являются рабочими, но параллельно работать не могут и поэтому со стороны низшего напряжения включены на разные системы шин. Шиносоединительный выключатель Q5 нормально отключен. При аварийном отключении любого из рабочих трансформаторов автоматически от АВР включается выключатель Q5, подключая нагрузку шин, потерявших питание, к оставшемуся в работе трансформатору. Каждый трансформатор в рассматриваемом случае должен иметь мощность, достаточную для питания всей нагрузки п/ст. В случае, если мощность одного трансформатора недостаточна для питания всей нагрузки п/ст, при действии АВР должны приниматься меры для отключения части наименее ответственной нагрузки.

г) П/ст В и Г нормально питаются радиально от п/ст А и Б соответственно. Линия w3 находится под напряжением со стороны п/ст В, а выключатель Q5 нормально отключен. При аварийном отключении линии w2 устройство АВР, установленное на п/ст Г, включает выключатель Q5, чем питание п/ст Г переводится на п/ст В по линии w3. При отключении линии w1 п/ст В и вместе с ней линия w3 остаются без напряжения. Исчезновение напряжения на трансформаторе напряжения TV также приводит в действие устройство АВР на п/ст Г, которое включением выключателя Q5 подает напряжение на п/ст В от п/ст Г.

Опыт эксплуатации показывает, что АВР является весьма эффективным средством повышения надежности электроснабжения. Успешность действия АВР составляет 90–95%. Простота схем и высокая эффективность обусловили широкое применение АВР на э/ст и в электрических сетях.

Требования к системе

Функциональность представленной схемы органичена. Если неполадки в основной линии сопровождаются коротким замыканием, повторное включение провоцирует повреждение нагрузки. Определенное влияние оказывают реактивные характеристики электродвигателей. При подключении станка или мощного вентилятора падение напряжения способно вызвать ложное срабатывание системы защиты.

Отдельно следует рассмотреть скорость подключения запасного источника. При значительных временных интервалах в некоторых подключенных устройствах срабатывают локальные схемы защиты. Подобные ситуации сопровождаются сбоями в работе. Они провоцируют поломки, ускоренный износ приводов.

Чтобы устранить недостатки применяют логические схемы управления, созданные на основе электронных блоков со специализированным программным обеспечением. Некоторые компоненты оснащают механическими узлами блокировки. Такие элементы сохраняют работоспособность при полном отключении основного и аварийного питания.

Основные требования к АВР современного уровня:

  • надежность подключения запасного источника питания (ИП) при пиковых нагрузках и значительных изменениях рабочих параметров сети;
  • достаточное быстродействие для исключения повреждения потребителей электроэнергии;
  • регулируемая настройка пороговых уровней включения системы защиты;
  • блокировка подсоединения к цепи с КЗ и параллельного подключения двух вводов;
  • однократное срабатывание;
  • автоматизированная проверка функционального состояния резервного ИП.

Алгоритм работы схемы АВР

Вводной автомат QF1 питает секцию 1, QF2 питает секцию 2. В нормальном режиме работы каждый из подключенных к АВР потребителей получает питание от своей секции, при этом секционный выключатель находится в выключенном состоянии.

При пропаже питания на первом вводе, второй ввод запитывает, через секционный выключатель, секцию 1 и секцию 2 и соответственно наоборот, при пропаже питания на втором вводе, первый ввод, через секционный выключатель, обеспечивает питание секций 1 и 2.

АВР осуществляет свою работу в автоматическом режиме после подачи питания на программируемое реле согласно заложенному алгоритму, с 5 сек задержкой включения и отключения при пропаже и появления напряжения на одном из вводов и включение и отключение секционного выключателя.

При исчезновении напряжения на вводе 1 контакты реле KSV1 размыкаются, с 5 сек. задержкой подается команда на отключение автоматического выключателя QF1. Через определенный промежуток времени, включается секционный выключатель, при условии что:

  • Отключен вводной автомат QF1
  • Есть напряжение на вводе 2 (контакты реле KSV2 замкнуты)
  • Отсутствует сигнал Блокировка АВР
  • Переключатель выбора режимов работы SA1 в положении авто

При срабатывании выдается световая индикация на двери щита QF1 (Ввод1) – выкл. QF2 (Ввод2) – вкл. QF3 (Секционный) – вкл. Если напряжение на вводе 1 появится раньше, чем истечет время задержки 5 сек, то команда на включение секционного выключателя не подается.

При восстановлении питания на первом вводе подается команда, с задержкой, на отключение секционного выключателя QF3. Затем приходит команда на включение вводного автомата первого ввода.

При восстановлении ввода выдается световая индикация на двери щита QF1 (Ввод1) – вкл. QF2 (Ввод2) – вкл. QF3 (Секционный) – выкл.

При исчезновении напряжения на вводе 2 контакты реле KSV2 размыкаются, подается команда на отключение автоматического выключателя QF2. Весь процесс повторяется аналогично первому вводу.

При пропаже напряжения на обоих вводах контроллер отключается.

Блокировка работы АВР происходит при переключении мотор-приводов автоматических выключателей в ручной режим, при отключении QF1, QF2, QF3 по срабатыванию защиты по сигналу от контакта аварийного состояния, при неисправности блока управления АВР. При этом есть возможность перейти в ручной режим управления.

Сброс (квитирование) аварии осуществляется оператором методом отключения и включения питания контроллера, либо кнопкой на лицевой панели шкафа.

Задействованные входа-выхода программируемого реле

Входы DI

I1 – NO контакт реле контроля фаз KSV1
I2 – NO контакт реле контроля фаз KSV2
I3 – Переключатель SA1 (Ручной- Авто)
I4 – Кнопка SB1 Сброс ошибки (блокировки) АВР
I5 – Контакт состояния включено-выключено (Обозначение на схеме OF) QF1
I6 – Контакт аварийного срабатывания (Обозначение на схеме SY) QF1
I7 – Контакт состояния включено-выключено (Обозначение на схеме OF) QF2
I8 – Контакт аварийного срабатывания (Обозначение на схеме SY) QF2
I9 – Контакт состояния включено-выключено (Обозначение на схеме OF) QF3
IA — Контакт аварийного срабатывания (Обозначение на схеме SY) QF3

Выходы DO

Q1 – Индикация Работа АВР в автоматическом режиме
Q2 — Индикация Работа АВР в ручном режиме
Q3 — Индикация Ошибка работы АВР
Q4 – Отключить мотор привод автоматического выключателя QF1
Q5 – Включить мотор привод автоматического выключателя QF1
Q6 – Отключить мотор привод автоматического выключателя QF2
Q7 – Включить мотор привод автоматического выключателя QF2
Q8 – Отключить мотор привод автоматического выключателя QF3
Q9 – Включить мотор привод автоматического выключателя QF3

 Схема АВР — Скачать

  Программа — Скачать

Что такое АВР и его назначение?

В подавляющем большинстве случаев такие системы относятся к электрощитовым вводно-коммутационным распредустройствам. Их основная цель — оперативное подключение нагрузки на резервный ввод, в случае возникновения проблем с энергоснабжением потребителя от основного источника питания. Чтобы обеспечить автоматическое переключение на работу в аварийном режиме, система должна отслеживать напряжение питающих вводов и ток нагрузки.

Типовой щит АВР

Расшифровка аббревиатуры АВР

Данное сокращение это первые буквы полного названия системы – Автоматический Ввод Резерва, как нельзя лучше объясняющее ее назначение. Иногда можно услышать расшифровку «Автоматическое Включение Резерва», такое определение не совсем корректное, поскольку под ним подразумевается запуск генератора в качестве резервного источника, что является частным случаем.

Классификация

Вне зависимости от исполнения, блоки, шкафы или АВР принято классифицировать по следующим характеристикам:

  • Количество резервных секций. На практике чаще всего встречаются АВР на два питающих ввода, но чтобы обеспечить высокую надежность электроснабжения, может быть задействовано и больше независимых линий. Шкаф АВР на три ввода
  • Тип сети. Большинство устройств предназначено для коммутации трехфазного питания, но встречаются и однофазные блоки АВР. Они применяются в бытовых сетях электроснабжения для запуска двигателя генератора. Применение АВР в частном доме
  • Класс напряжения. Устройства могут быть предназначены для работы в цепях до 1000 или использоваться при коммутации высоковольтных линий.
  • Мощностью коммутируемой нагрузки.
  • Время срабатывания.

Требования к АВР

В число основных требований к системам аварийного восстановления электроснабжения входит:

  • Обеспечение подачи питания потребителю электроэнергии от резервного ввода, если произошло непредвиденное прекращение работы основной линии.
  • Максимально быстрое восстановление электропитания.
  • Обязательная однократность действия. То есть, недопустимо несколько включений-отключений нагрузки из-за КЗ или по иным причинам.
  • Включение выключателя основного питания должно производиться автоматикой АВР до подачи резервного электропитания.
  • Система АВР должна контролировать цепь управления резервным оборудованием на предмет исправности.

Расширение функций АВР

Для управления автоматическими выключателями по выбранным алгоритмам применяются программируемые логические контроллеры (ПЛК). В них уже заложена программа АВР, которую только требуется настроить для реализации того или иного режима работы. Использование ПЛК, например, контроллера АС500, дает возможность упростить электрические схемы, хотя на первый взгляд устройство кажется сложным. Управление АВР можно расположить на дверце щита в виде набора переключателей, кнопок и индикации.

В типовом решении уже предусмотрено программное обеспечение. Оно устанавливается в ПЛК.

Подключение генератора. Варианты схем АВР для генератора

Сразу скажу, что генератор тут ни при чём, это в данном случае всего лишь источник резервного питания. В качестве этого источника может быть не только генератор, но и вторая фаза, и фаза с другой подстанции или другой линии. Схемы Автоматического включения резерва (АВР) универсальны и могут работать в разных ситуациях.

В принципе, что тут подключать? У генератора есть обычная розетка, в комплекте штепсельная вилка, какие проблемы? Но куда идёт провод от вилки? И как сделать так, чтобы схема подключения была удобной, правильной, а главное – безопасной?

Казалось бы, что проще – поставить переключатель, и нет проблем.

1. Схема подключения генератора через переключатель

Так многие и делают, и я так делаю, в зависимости от финансовых возможностей клиента. Только не надо забывать о двух важных вещах:

  1. Не переключать под нагрузкой!
  2. Правильно подобрать защиту и ток рубильника (переключателя).

Но мы не ищем лёгких путей, нам подавай автоматику и защиту от аварий и человеческого фактора.

Поэтому предлагаю рассмотреть второй вариант схемы:

2. Схема подключения генератора через реле контроля напряжения. Простейшая схема АВР.

Во второй схеме АВР применяется реле контроля напряжения KV. Фактически это обычное реле, которое находится во включенном состоянии, когда напряжение из города в норме. И перекидной контакт будет в левом по схеме положении.

Когда напряжение из города пропадает, реле выключается, и схема приобретает изображенный вид – нагрузка питается от генератора.

Реле контроля напряжения – основа любой схемы АВР. Для однофазных схем это обычное реле, которое питается от основной фазы.

Для трехфазных схем применяется трехфазное реле контроля фаз, которое подробно описано в другой моей статье.

Идём далее, совершенствуем схему АВР для автоматического подключения генератора:

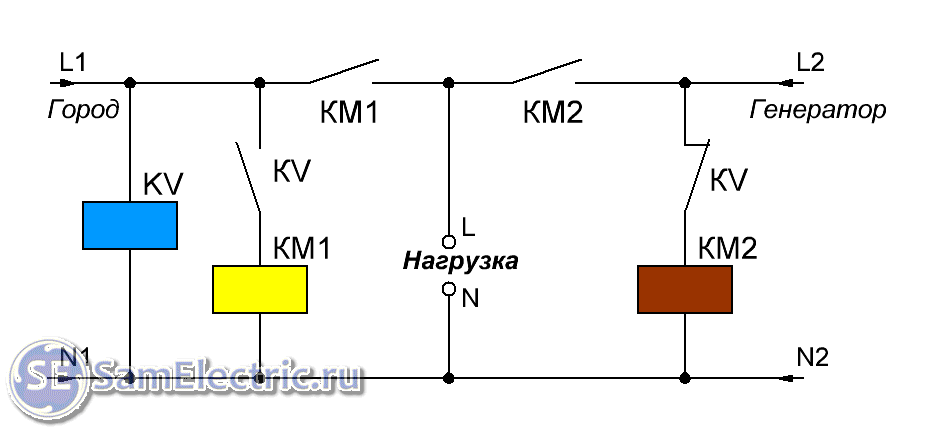

3. Схема подключения генератора через реле и контакторы. АВР с усилением

Третья схема отличается от второй тем, что она может пропускать через себя гораздо бОльший ток. Реле напряжения KV используется только по своему назначению – автоматически переключает нагрузку, подавая питание на катушку соответствующего пускателя.

Когда напряжение из города есть, KV включено, оно своим нормально открытым (НО) контактом включает контактор КМ1, и фаза L1 поступает на нагрузку (выход схемы L).

Когда напряжение из города поступать перестаёт, KV выключается, и своим НЗ контактом включает контактор КМ2, и фаза L2 поступает на нагрузку.

Схема прекрасная, и даже рабочая. Но использовать её крайне опасно. Из-за отсутствия защит от замыкания “фаза L1 на фазу L2”. Такое замыкание может произойти из-за неисправности (залипания контактов, заклинивания реле или контакторов), или из-за пресловутого человеческого фактора – что если колхозный электрик решит нажать пускатель КМ2, когда включен КМ1?

Так вот, чтобы на порядок уменьшить вероятность аварий, на практике применяется такая схема АВР для генератора:

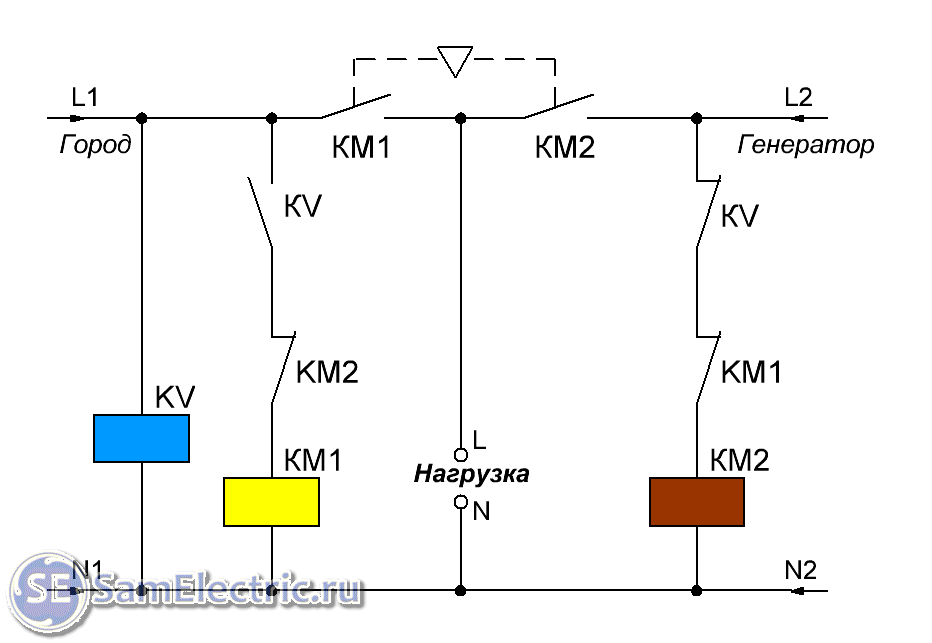

4. Схема АВР для генератора с электрической и механической блокировками

Отличие её от схемы 3 всего лишь в том, что в неё введены защиты от одновременного включения контакторов КМ1 и КМ2. Защита имеет две ступени – электрическая и механическая.

Электрическая блокировка реализована на НЗ контактах КМ1 и КМ2, которые взаимоисключают одновременное включение пускателей.

А механическая (обозначена на схеме перевернутым треугольником) обеспечивается конструкцией пускателей. Пускатель в данном случае должен быть обязательно реверсивным, подробнее читайте в статье про схему включения реверсивного пускателя.

Ну а практическая схема автоматики, будет выглядеть так:

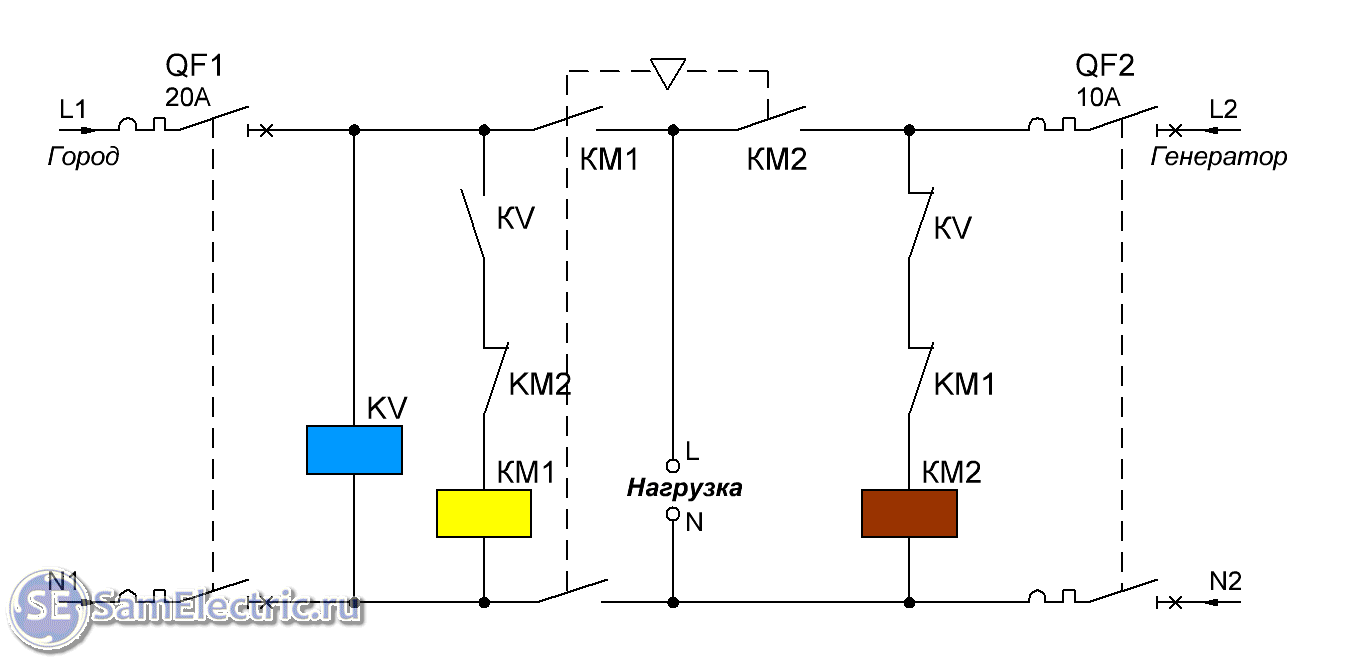

5. Схема АВР для подключения генератора с блокировками и защитами

Добавились двухполюсные защитные автоматы QF1 и QF2, и ещё силовой контакт, рвущий нолевой провод N1 в случае отключения города.

Рвать “городской” ноль нужно для дополнительной безопасности. Дело в том, что на выходе генератора нет понятия “рабочий ноль” и “фаза”, и названы они так могут быть условно. И в случае залипания “фазного” контакта, когда ноль N1 не разорван (как в схеме 4) в городскую линию пойдёт напряжение 220В.

Эту схему я и собрал, сейчас покажу как.

Схема АВР на одном контакторе, с разрывающимися фазой и нулем.

Крепление осуществляется как с помощью съемных винтовых зажимов, так и стандартно на din-рейку, в зависимости от модификации.

В состав устройства ввода резервного напряжения, как правило, входит некоторое количество реле.

В случае аварийного режима контактор размыкает фазу с основного ввода и подключает с резервного. При повторном появлении напряжения на отключенном вводе ничего не произойдет до того момента, пока не пропадет напряжение на включенном вводе.

Кнопки стоят дороже выключателя, но сохраняют защиту. Согласно ПУЭ правила устройства электроустановок автоматическое подключение резервного питания и снабжение на 2 ввода является обязательной мерой обеспечения электричеством потребителей первой категории.

См. также: Прокладка кабеля в траншеях пуэ

Стандартная схема АВР При ее рассмотрении обратим внимание на следующие моменты: При включении рубильников SA1, SA2 на реле K1 поступает сетевое питание; Вследствие его появления левый контакт K1 будет замкнут, а правый — разомкнут нагрузка подключена к основному вводу ; При пропадании напряжения реле K1 обесточивается; при этом левый его контакт размыкается, а правый — срабатывает на замыкание нагрузка переключается на резервный ввод. Если напряжение основного источника по какой-нибудь причине пропадает, катушка контактора КМ1 перестает получать питание, и контакт КМ1

Она может применяться для электроснабжения хозяйства с малой потребляемой мощностью, порядка нескольких киловатт Вот такая схема: Разберем ее подробно. Если у реле есть несколько контактных групп, то можно их запараллелить, но такое редко делается, обычно для больших токов берется схема с реверсивным пускателем либо на симисторах.

Они подключены к тому участку цепи, который необходимо защитить. Часто бесперебойное электроснабжение обеспечивается тем, что в распоряжении потребителя имеется два независимых друг от друга источника, основной и резервный. В соответствии с этим делением, он может быть: Односторонним, то есть состоящим из штатного и дополнительного ИП; в этом случае резервная схема подключается лишь при пропадании основного питания; Двухсторонним.

Назначение АВР

Схема АВР Автоматический ввод резерва далее АВР — система, используемая в электроснабжении для быстрого переключения нагрузки потребителя на резервный источник питания при отсутствии напряжения на основном. При восстановлении параметров тока в основной цепи происходит замыкание контактов контактора основной цепи с одновременным размыканием контактов контактора резерва. Возврат в исходное выключенное состояние обесточенного пускателя КМ1 вызовет замыкание его нормально разомкнутого контакта, находящегося в цепи питания катушки контактора КМ2 и его сработки. Простая схема и принцип действия АВР В низковольтных сетях удобно применять контролирующие напряжение в схемах защиты специальные реле. При неудаче повторную попытку можно произвести, только сбросив схему с помощью кнопки.

Теперь представим ситуацию когда на основном вводе напряжение пропало. В рабочем состоянии автоматы SA1 и SA2 включены.
Схема АВР на двух пускателях + вопрос к зрителям.
