AWG Wire Sizes (see chart below)

AWG

: In the American Wire Gauge (AWG) system, wire size diameters can be calculated by applying the formula D(AWG)=.005·92((36-AWG)/39) inch. For the 00, 000, 0000 etc. gauges you use -1, -2, -3, which makes more sense mathematically than «double nought.» This means that in American wire gage every 6 gauge decrease gives a doubling of the wire diameter, and every 3 gauge decrease doubles the wire cross sectional area. Similar to dB in signal and power levels. An approximate but accurate enough form of this formula contributed by Mario Rodriguez is D = .460 * (57/64)(awg +3) or D = .460 * (0.890625)(awg +3).

Рабочие характеристики

Проводка стандарта AWG обладает теми же техническими характеристиками и условиями эксплуатации, что и знакомые российским электрикам кабеля. Поэтому у этих видов проводниковой продукции есть общие черты:

  1. Изоляция кабелей не должна иметь повреждений. Этот момент следует проверить при укладке или монтаже проводки. Трещины и отверстия в защитном изолирующем слое приведут к попаданию в полости кабеля влаги и риску его отгорания.
  2. Провод AWG подбирается по допустимому току и рабочему напряжению. Если превысить значение тока, то изоляция кабеля расплавится. А если переборщить с напряжением, то случится пробой изоляции.
  3. По стенам кабели прокладываются в отдельной противопожарной защите. Например, в монтажном канале или гофре. Данное правило особенно актуально для деревянных строений.
  4. Не должно быть открытых участков токоведущих жил. Независимо от напряжения. Все соединения герметизируются изоляционной лентой или термоусаживаемыми трубками.

Термоусадочный водонепроницаемый встык для AWG

С точки зрения конструкции AWG не отличается от других видов монтажных проводов. Особенность имеется только в маркировке. Чем выше калибр провода, тем он тоньше. Подобная система противоположна той, что принята в странах постсоветского пространства.

Провод AWG универсальный. Он пригоден для монтажа систем освещения, автоэлектрики, звуковых и сигнальных сетей. Применяя его, главное, не запутаться в диаметре токоведущих жил. Существуют специальные формулы для расчета необходимого сечения проводки и его перевода в привычные кв. мм.

На рынке электроматериалов, кроме проводов со стандартной российской маркировкой, нередко встречаются кабеля с обозначением AWG. Проводники данного класса предназначаются для решения конкретных задач и обладают индивидуальными техническими характеристиками.

Строение кабеля

Кабели AWG имеют такое же строение, как провода, что применяются в России. В основе 2 элемента:

  • токоведущая жила,
  • слой защитной изоляции.

Токовод выполняется из электротехнической меди. За счет ее химической чистоты удается добиться минимального удельного сопротивления готового изделия. Жилы бывают однопроволочными (монолитными) и многопроволочными (гибкими). Что выбрать, зависит от ситуации. Если монтаж сложный и предстоит делать много изгибов провода, то необходимо применять гибкие кабели. Если проводка должна помнить форму — то монолитные.

Дополнительно токоведущие жилы могут лудиться слоем олова. Это повышает их антикоррозионные свойства и облегчает будущую пайку.

Изоляция выполняется из вспененного полиэтилена. В отдельных модификациях в состав вносятся добавки, повышающие эластичность или морозоустойчивость. Под изоляцией может располагаться экранирующий слой. В таком случае проводник становится устойчивым к внешним помехам.

Расчет калибра провода

Расчет диаметра проволоки

Диаметр проволоки калибра n d n в дюймах (дюймах) равен 0,005 дюйма, умноженному на 92, в степени 36 минус номер калибра n, деленный на 39:

d n ( дюйм ) = 0,005 дюйма × 92 (36- n ) / 39

Диаметр проволоки n калибра d n в миллиметрах (мм) равен 0,127 мм, умноженным на 92 в степени 36 минус номер калибра n, деленный на 39:

d n (мм) = 0,127 мм × 92 (36- n ) / 39

Расчет площади сечения провода

Площадь поперечного сечения провода n-го калибра A n в килокружных милах (kcmil) равна 1000 диаметрам квадратного провода d в ​​дюймах (дюймах):

A n (kcmil) = 1000 × d n 2 = 0,025 дюйм 2 × 92 (36- n ) / 19,5

Площадь поперечного сечения провода n-го калибра A n в квадратных дюймах (в 2 ) равна pi, деленному на 4, умноженное на диаметр квадратного провода d в ​​дюймах (дюймах):

A n ( дюйм 2 ) = (π / 4) × d n 2 = 0,000019635 дюйм 2 × 92 (36- n ) / 19,5

Площадь поперечного сечения провода n-го калибра A n в квадратных миллиметрах (мм 2 ) равна pi, деленному на 4 диаметра квадратного провода d в ​​миллиметрах (мм):

A n (мм 2 ) = (π / 4) × d n 2 = 0,012668 мм 2 × 92 (36- n ) / 19,5

Расчет сопротивления проводов

Сопротивление R провода калибра n в Ом на килофит (Ом / кфут) равно 0,3048 × 1000000000 удельному сопротивлению провода ρ в Ом-метрах (Ом · м), деленному на 25,4 2 площади поперечного сечения A n в квадратных дюймах ( в 2 ):

R n (Ом / kft) = 0,3048 × 10 9 × ρ (Ом · м) / (25,4 2 × A n (дюйм 2 ) )

Сопротивление R провода калибра n в Ом на километр (Ом / км) равно 1000000000, умноженному на удельное сопротивление провода ρ в Ом-метрах (Ом · м), деленное на площадь поперечного сечения A n в квадратных миллиметрах (мм 2 ):

R n (Ом / км) = 10 9 × ρ (Ом · м) / A n (мм 2 )

Дополнительные сведения об AWG

  • Для описания многожильных проводов по стандарту AWG рассчитывается сумма параметров всех жил без учета пространства между жилами, которое может составлять до 10% от общего значения. Обозначение многожильных проводников состоит из трех параметров: калибр провода целиком, количество проводников и калибр проводника, количество проводников и их калибр разделяются косой чертой. Например, “22 AWG 7/30” – это многожильный провод калибра 22 AWG, собранный из семи проводников 30 AWG;
  • Удвоение диаметра провода ведёт к уменьшению калибра на 6 (например, провод AWG 10 примерно вдвое тоньше провода AWG 4);
  • Удвоение площади сечения провода ведёт к уменьшению калибра на 3 (например, два провода AWG 10 примерно соответствуют одному проводу AWG 7 по площади сечения);
  • Уменьшение калибра на 4 увеличивает ток плавления провода в два раза (например, медный провод AWG 14 плавится при токе 166А, а провод AWG 10 плавится при токе 333 А);
  • Уменьшение калибра на 10 увеличивает площадь и вес примерно в 10 раз и уменьшает сопротивление примерно в 10 раз.

Многожильные проводники

С многожильными проводниками все не так просто. Хотя многие источники приводят для многожильных кабелей точно такую же формулу, что и для одножильных, на самом деле это неправильно, так как в многожильном проводнике приходится рассчитывать суммарную площадь сечения через площади сечения маленьких жилок, а эквивалентный диаметр – через диаметр отдельных жилок, уложенных по принципу плотной упаковки. Например, для 7-жильного кабеля диаметр проводника геометрически равен трем диаметрам жил, для 19-жильного – 5 диаметрам, а для промежуточных отношений диаметр рассчитывается через промежуточный коэффициент.

Понятно, что целое значение коэффициента (причем всегда нечетное) будет только при строго определенном количестве жил в проводнике. Для 7-жильного это коэффициент 3, для 19-жильного – 5, для 37 – 7, для 61 – 9. Рассчитать такие «правильные» конфигурации несложно:

1 + 6 = 7

1 + 6 + 12 = 19

1 + 6 + 12 + 18 = 37

1 + 6 + 12 + 18 + 24 = 61

1 + 6 + 12 + 18 + 24 + 30 = 91

и т.д.

Но в реальной жизни для очень_много_жильных проводников используются и «неправильные» количества жил, и тогда приходится определять фактический диаметр жилы эмпирическим путем.

В таблице, приводимой далее, диаметр отдельной жилы рассчитан по той же формуле, что и для одножильных проводников, затем рассчитано сечение жилы, затем суммарное сечение всех жил в проводнике, а затем для «правильных» конфигураций дан расчетный диаметр. Самый правый столбец – фактический диаметр, его еще в некоторых источниках называют «приведенным». Как видите, разница между теоретическим и фактическим диаметрами не так уж велика.

AWG Кол-во жил AWG жилы Диаметр жилы, мм Сечение жилы, кв. мм Суммарное сечение жил, кв. мм Расчетный диаметр, мм Фактический диаметр, мм
4/0 259 21 0.723 0.410 106.314 — 13.259
4/0 427 23 0.573 0.258 110.231 — 13.259
3/0 259 22 0.644 0.326 84.311 — 11.786
3/0 427 24 0.511 0.205 87.417 — 11.786
2/0 133 20 0.812 0.518 68.841 — 10.516
2/0 259 23 0.573 0.258 66.862 — 10.516
1/0 133 21 0.723 0.410 54.594 — 9.347
1/0 259 24 0.511 0.205 53.024 — 9.347
1 817 30 0.255 0.051 41.605 — 8.331
1 2109 34 0.160 0.020 42.479 — 8.331
2 259 26 0.405 0.129 33.347 — 7.417
2 665 30 0.255 0.051 33.865 — 7.417
2 1333 33 0.180 0.025 33.856 — 7.417
2 2646 36 0.127 0.013 33.518 — 7.417
4 133 25 0.455 0.162 21.593 — 5.898
4 259 26 0.405 0.129 33.347 — 5.898
4 1666 36 0.127 0.013 21.104 — 5.898
6 133 27 0.361 0.102 13.580 — 4.674
6 259 30 0.255 0.051 13.189 — 4.764
6 1050 36 0.127 0.013 13.301 — 4.674
8 49 25 0.455 0.162 7.955 — 3.734
8 133 29 0.286 0.064 8.541 — 3.734
8 655 36 0.127 0.013 8.297 — 3.734
10 37 26 0.405 0.129 4.764 2.834 2.920
10 65 28 0.321 0.081 5.263 — 2.950
10 105 30 0.255 0.051 5.347 — 2.950
12 7 20 0.812 0.518 3.623 2.435 2.440
12 19 25 0.455 0.162 3.085 2.273 2.360
12 65 30 0.255 0.051 3.310 — 2.410
12 165 34 0.160 0.020 3.323 — 2.410
14 7 22 0.644 0.326 2.279 1.931 1.850
14 19 26 0.405 0.129 2.446 2.024 1.850
14 42 30 0.255 0.051 2.139 — 1.850
14 105 34 0.160 0.020 2.115 — 1.850
16 7 24 0.511 0.205 1.433 1.532 1.520
16 19 29 0.286 0.064 1.220 1.430 1.470
16 26 30 0.255 0.051 1.324 — 1.500
16 65 34 0.160 0.020 1.309 — 1.500
16 105 36 0.127 0.013 1.330 — 1.500
18 7 26 0.405 0.129 0.901 1.215 1.220
18 16 30 0.255 0.051 0.815 1.273 1.200
18 19 30 0.255 0.051 0.968 1.273 1.240
18 42 34 0.160 0.020 0.846 — 1.200
18 65 36 0.127 0.013 0.823 — 1.200
20 7 28 0.321 0.081 0.567 0.963 0.890
20 10 30 0.255 0.051 0.509 1.137 0.890
20 19 32 0.202 0.032 0.609 1.010 0.940
20 26 34 0.160 0.020 0.524 — 0.914
20 42 36 0.127 0.013 0.532 — 0.914
22 72 40 0.080 0.005 0.361 — 0.762
22 19 34 0.160 0.020 0.383 0.801 0.787
22 26 36 0.127 0.013 0.329 — 0.762
24 7 32 0.202 0.032 0.224 0.606 0.610
24 10 34 0.160 0.020 0.201 0.715 0.584
24 19 36 0.127 0.013 0.241 0.635 0.610
24 42 40 0.080 0.005 0.210 — 0.584
26 7 34 0.160 0.020 0.141 0.480 0.483
26 10 36 0.127 0.013 0.127 0.567 0.553
26 19 38 0.101 0.008 0.151 0.504 0.508
27 7 35 0.143 0.016 0.112 0.428 0.457
28 7 36 0.127 0.013 0.089 0.381 0.381
28 19 40 0.080 0.005 0.095 0.399 0.406
30 7 38 0.101 0.008 0.056 0.302 0.305
30 19 42 0.063 0.003 0.060 0.317 0.305
32 7 40 0.080 0.005 0.035 0.240 0.203
32 19 44 0.050 0.002 0.038 0.251 0.229
34 7 42 0.063 0.003 0.022 0.190 0.191
36 7 44 0.050 0.002 0.014 0.151 0.153

Надеемся, что эти таблицы содержат все необходимые вам значения :).

Как перевести дюймы в миллиметры

Разобравшись, чему равен 1 дюйм, постараемся применить полученные знания на практике. К примеру, у вас есть импортная труба, диаметр которой равен 3″. Как подобрать подходящие для него гайки и другие комплектующие? Здесь не возникнет никаких проблем – достаточно умножить 3″ на количество сантиметров в дюйме – 25,4 миллиметра. В результате вы получите 76,2 миллиметра. Чаще всего измерения округляются до целых чисел, то есть результат составит 76 миллиметров.

Труба имеет более крупный диаметр, например, 10″? И здесь проблем не возникнет 10*25,4=254 миллиметра или 25,4 сантиметра.

Попробуем более сложные примеры. Распространены трубы диаметром в ¼”. Производим нехитрое вычисление: ¼*25,4=6,35 миллиметра.

Нередко диаметр имеет дробное значение, к примеру, 2,5″. Как провести вычисления в таком случае? И снова решаем привычную задачу – 2,5*25,4=63,5 миллиметра.

Как вы могли убедиться, зная, сколько см в 1 дюйме, можно без особого труда произвести все требуемые расчеты и получить нужный результат.

Сферы применения кабелей

Поскольку продукция с такой маркировкой может обладать различным строением и характеристиками, кабели применяются в ряде отраслей. В качестве основных можно обозначить:

  1. Монтаж электропроводки для подключения к сети интернет или линиям телефонной связи. В розеточных блоках, например, в ходу продукция 30awg.
  2. Системы обеспечения безопасности – сигнализации автомобилей, установки для тушения пожаров. Здесь подходят не слишком тонкие образцы (27 и менее), подсоединяемые к электросетям с малой величиной тока.
  3. Производство звуковоспроизводящей аппаратуры и телевизоров. Для этой цели применяются, например, кабели 22awg и 24awg.
  4. Осветительные приборы с диодами в доме или производственных помещениях при подсоединении к напряжению в 12 вольт.
  5. Витые пары широко применяются для электрического обеспечения транспорта. Используются элементы разного диаметра, в зависимости от конкретной цели. Например, запитка мотора и стартера от аккумулятора реализуется через проводники большой толщины – awg 16.
  6. Для высокоскоростной передачи информации хорошо подходят провода awg24, изготовленные с применением оптоволокна. Если 24 awg перевести в мм, получится 0,511. Такой будет диаметр у жилы изделия, промаркированного данной цифрой.

Важно! При выборе кабеля нужно обращать внимания на то, при каких значениях силы тока (в амперах) и напряжения (в вольтах) допустима эксплуатация кабеля. Для бесперебойного функционирования сетей надлежит строго придерживаться этих показателей. Подключать изделия, рассчитанные на функционирование при слабом токе, к стандартной сети в 220 или 380 вольт строжайше запрещается

Нарушение этого правила непременно спровоцирует инцидент короткого замыкания

Подключать изделия, рассчитанные на функционирование при слабом токе, к стандартной сети в 220 или 380 вольт строжайше запрещается. Нарушение этого правила непременно спровоцирует инцидент короткого замыкания.

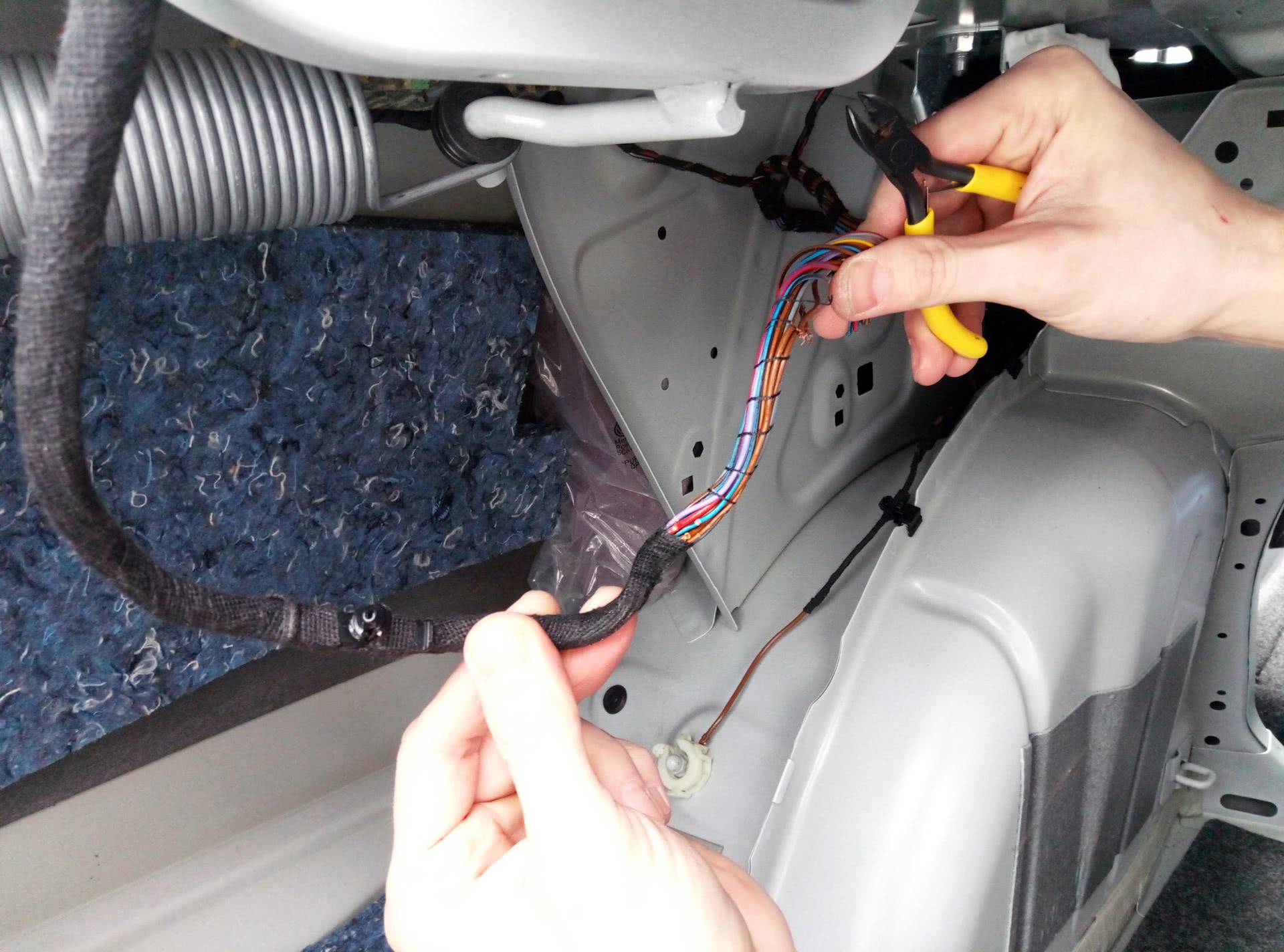

Данная продукция широко используется в транспортных средствах

Справочник AWG

В справочнике приведена информация по стандарту AWG — американскому калибру проводов. По таблицам справочника вы сможете определить харктеристики проводов, имеющих маркировку AWG — диаметр провода, его сечение, погонное сопротивление и вес.

Информация по стандарту AWG

Одножильный провод
AWG Диаметр, мм Площадь сечения, мм² Погонное сопротивление, Ом/км Погонный вес, кг/км
4 5,189 21,15 0,815 188,0
6 4,115 13,30 1,297 118,2
8 3,264 8,37 2,061 74,38
10 2,588 5,26 3,277 46,77
11 2,304 4,17 4,134 35,05
12 2,052 3,31 5,217 29,46
13 1,829 2,626 5,562 23,36
14 1,628 2,084 8,268 18,45
15 1,450 1,652 10,43 14,69
16 1,290 1,309 13,19 11,62
17 1,151 1,039 16,57 9,24
18 1,024 0,826 20,96 7,32
19 0,912 0,652 26,41 5,80
20 0,813 0,519 33,14 4,61
21 0,724 0,412 41,99 3,66
22 0,643 0,325 53,15 2,89
23 0,574 0,259 66,60 2,31
24 0,511 0,205 84,32 1,82
25 0,455 0,163 106,3 1,44
26 0,404 0,128 134,5 1,14
27 0,361 0,102 168,8 0,91
28 0,320 0,081 214,2 0,72
29 0,287 0,065 266,4 0,58
30 0,254 0,051 341,2 0,45
31 0,226 0,040 427,0 0,359
32 0,203 0,032 538,0 0,238
33 0,180 0,025 679,0 0,226
34 0,160 0,020 856,0 0,179
35 0,142 0,016 1086,0 0,142
36 0,127 0,013 1361,0 0,113
AWG Количество и диаметр жил, AWG (мм) Диаметр проводника, мм (ном.) Площадь сечения, мм² Погонный вес, кг/км Погонное сопротивление, Ом/км
4 7×12 (2,052) 6,16 23,2 212,0 0,78
4 19×17 (1,151) 5,75 19,8 181,0 0,92
6 7×14 (1,628) 4,88 14,6 131,0 1,24
6 19×19 (0,912) 4,56 12,4 114,0 1,46
8 7×16 (1,290) 3,87 9,15 83,8 1,98
8 19×21 (0,724) 3,62 7,82 71,6 2,32
8 49/25 (0,455) 3,734 8,00 70,7 2,20
10 37×26 (0,404) 2,921 4,77 42,1 3,64
10 49×27 (0,361) 2,946 5,04 44,5 3,58
10 105×30 (0,254) 2,946 5,37 47,3 3,22
12 7×20 (0,813) 2,438 3,66 32,3 4,76
12 19×25 (0,455) 2,370 3,10 24,43 5,58
12 65×30 (0,254) 2,413 3,32 29,26 2,74
14 7×22 (0,643) 1,854 2,28 20,2 7,58
14 19×27 (0,361) 1,854 1,95 17,2 8,86
14 41×30 (0,254) 1,854 2,09 18,5 8,30
16 7×24 (0,511) 1,524 1,44 12,7 12,0
16 19×29 (0,287) 1,473 1,24 10,9 14,0
16 26×30 (0,254) 1,499 1,33 11,7 13,1
18 7×26 (0,404) 1,219 0,90 8,0 19,2
18 16×30 (0,254) 1,194 0,82 7,2 21,3
18 19×30 (0,254) 1,245 0,97 8,6 17,9
20 7×28 (0,320) 0,960 0,56 5,2 32,0
20 10×30 (0,254) 0,889 0,51 4,5 33,9
20 19×32 (0,203) 0,940 0,62 5,5 28,3
22 7×30 (0,254) 0,762 0,36 3,2 48,4
22 19×34 (0,160) 0,787 0,38 3,4 45,1
22 26×36 (0,127) 0,762 0,33 2,9 52,3
24 7×32 (0,203) 0,610 0,23 2,2 76,4
24 10×34 (0,160) 0,582 0,20 1,8 85,6
24 19×36 (0,127) 0,610 0,24 2,1 69,2
26 7×34 (0,160) 0,483 0,142 1,25 122,4
26 10×36 (0,127) 0,533 0,128 1,13 136,1
26 19×38 (0,102) 0,508 0,156 1,37 113,0
27 7×35 (0,143) 0,457 0,112 0,99 178,7
28 7×36 (0,127) 0,381 0,072 0,79 212,9
28 19×40 (0,079) 0,406 0,093 0,82 186,0
30 7×38 (0,102) 0,305 0,057 0,50 338,6
30 19×42 (0,064) 0,305 0,061 0,53 286,4
32 7×40 (0,079) 0,203 0,034 0,30 538,1
32 19×44 (0,051) 0,229 0,039 0,34 447,5
34 7×42 (0,064) 0,191 0,022 0,20 777,6
36 7×44 (0,051) 1,152 0,014 0,13 1217,2

Условия эксплуатации

Кабели AWG обладают тем же изоляционным слоем и внешней оболочкой, что и традиционные провода метрической системы. При монтаже изделий и их эксплуатации нужно соблюдать основные правила:

  1. Во время укладки линии в грунте нельзя осуществлять монтаж проводников без защитной гофры или асбестового рукава.
  2. При натяжке проводов между опорами необходимо использовать направляющие тросы, снимающие натяжение с проводников.
  3. Если кабель укладывается на дно водоёма, его соединения должны быть тщательно заизолированы вспененным полиэтиленом.

  • https://samelectric.ru/spravka/tablitsa-perevoda-secheniya-provoda-iz-awg-v-mm2.html
  • https://220.guru/electroprovodka/provoda-kabeli/awg.html
  • https://strojdvor.ru/elektrosnabzhenie/rasshifrovka-oboznachenij-i-perevod-sechenij-awg-kabelya/

Таблица перевода кабеля и провода AWG в миллиметры

Чтобы не пересчитывать калибр каждого проводника на диаметр в квадратных миллиметрах на калькуляторе, можно прибегнуть к помощи таблицы с готовыми цифрами:

Калибр Диаметр мм Поперечное сечение мм2
0000 11,68 107
000 10,40 85
00 9,26 67,4
8,25 53,5
1 7,34 42,4
2 6,54 33,6
3 5,82 26,7
4 5,18 21,2
5 4,62 16,8
6 4,11 13,3
7 3,66 10,5
8 3,26 8,37
9 2,90 6,63
10 2,58 5,26
11 2,30 4,17
12 2,05 3,31
13 1,82 2,62
14 1,62 2,08
15 1,45 1,65
16 1,29 1,31
17 1,15 1,04
18 1,02 0,82
19 0,91 0,65
20 0,81 0,51
21 0,72 0,41
22 0,64 0,32
23 0,57 0,25
24 0,51 0,20
25 0,45 0,16
26 0,40 0,12
27 0,36 0,10
28 0,32 0,08
29 0,28 0,06
30 0,25 0,05
31 0,22 0,04
32 0,20 0,03
33 0,18 0,02
34 0,16 0,0201
35 0,14 0,016
36 0,12 0,012
37 0,11 0,01
38 0,10 0,007
39 0,08 0,006
40 0,07 0,005

Назначение кабелей

Проводники AWG применяются в тех же отраслях, что и любые другие аналогичные по строению. Чаще всего это следующие сферы применения:

  1. Построение линий связи. При наличии экрана кабели могут использоваться для прокладки интернета или телефонной сети.
  2. Использование в аудиотехнике. С помощью AWG 22 и 24 передается звук в некоторых моделях наушников. Данный акустический провод подходит для подобных целей из-за высокой гибкости.
  3. Большая часть проводки в автомобилях выполняется на проводах марки AWG. Обычно используется витая пара калибра 23.
  4. Подключение светодиодных лент и прочих низковольтных диодных источников освещения. За счет малой толщины и гибкости удобно укладывается в пазы для проводки. Такое свойство позволяет выполнить скрытую линию питания.
  5. Тонкие провода калибром менее 24 применяются в системах сигнализации и автоматики. Из них проводят линии для датчиков температуры, давления и влажности промышленного оборудования.

Акустический провод AWG

Конструкция и состав кабеля

Поскольку продукция, соответствующая американскому калибру, выпускается разных форматов, заточенных под те или иные цели, отличается она и по внутреннему строению. Кабели могут быть одножильными и многожильными, снабженными экраном из фольги. Изоляционные оболочки также могут быть сделаны из разных материалов, например, большой популярностью пользуется вспененный полипропилен. Сами жилки могут быть изготовлены из алюминия или меди. В некоторых случаях жилы скручиваются в спираль.

Количество жильных элементов и их сечение в поперечнике существенно влияют на характеристики проводников. К примеру, толстые элементы отличаются большей устойчивостью к нагреванию при высоких нагрузках, поэтому для соответствующих сетей нужно выбирать изделия большей толщины – в данных условиях они надежнее и долговечнее тонких. У толстых и многожильных кабелей меньше значение сопротивления, чем у тонких и одножильных.

Многожильные провода AWG


22 AWG многожильный

Многожильные провода по своей конструкции несколько сложнее, поэтому сделать правильный расчёт комфортной для них нагрузки крайне трудно. Нужно отталкиваться от характеристик одной жилы и вычислять коэффициентное соотношение.

Сами кабели, калибр которых указан числом перед аббревиатурой AWG, может иметь цилиндрическую форму или форму треугольника, сплетённого в цельный стержень. Благодаря эластичности металла провод может быть скручен под различными углами, что весьма удобно при монтажных работах в труднодоступных точках, к примеру, стеновые кабель-каналы.

Изоляционный слой из полипропилена или ПВХ также обладает высокой гибкостью и отменно переносит механические воздействия при просеве почвы либо же деформации части магистрали. Изоляция является абсолютно диэлектрической, поэтому даже при соединении пучков кабеля между собой короткое замыкание исключено.


Кабель витая пара UTP (U/UTP), категория 5, 100 пар (24 AWG)

В отдельных витых парах из оптоволокна, исключая стандартную оболочку, между сердцевиной и изоляционным слоем располагается армирующая нить, которая закручена по спирали. Она придаёт изделиям прочности даже во время скручивания. Такая изоляция предупреждает растягивание проводов, постоянно возвращая стержень и внешний слой в допустимый уровень.

К отдельному классу нужно отнести телевизионные кабели для передачи сигнала от антенны либо же усилителя. Данные проводники обладают сердцевиной из меди, которая запаяна в пену из полиэтилена. От центра кабеля к краю располагается оболочка из фольги, которая отвечает за доставку отрицательных частиц. Внешний слой – это изоляция из ПВХ, плотно облегающая всё изделие. Сборка проводника выполняется при помощи специальных переходников из металла с аппаратом обтягивания. Они надёжно фиксируют провод и гарантируют точность контакта.

Американский калибр проводов

AWG

Сама аббревиатура AWG имеет американское происхождение и означает American Wire Gauge, что переводится как «Американский калибр проводов». Она указывает не на диаметр внутренних жил в миллиметрах, что нам привычно, а на число прогонов кабеля через станок формовки в производственном процессе.

К примеру, провод 24 AWG обладает меньшим диаметром жил, нежели проводник маркировки 22 AWG, так как при изготовлении первый кабель проходил сквозь формовочную машину 24 раза, а второй – лишь 22.

Примеры проводов по стандарту AWG (American wire guide)

Калибровка, в соответствии с представленным стандартом, слегка разнится со стандартной номенклатурой диаметров в миллиметрах. Перерасчёт в привычные размеры одножильного проводника и многожильного выполняется по разным формулам.

Сам стандарт AWG касается не только силовых кабелей и проводов, применяемых при обустройстве электрической проводки. Он также используется в цифровой промышленности, к примеру, для маркировки HDMI и USB-кабелей, витых пар и т.д.

Какой калибр AWG использовать?

Справочная таблица

Чтобы правильно выбрать диаметр проводов, вначале посмотрите какой максимальный ток потребляет коптер, затем найдите подходящий провод в таблице ниже.

Есть несколько правил, которым следую я. Замечу что максимально допустимый ток зависит от качества изготовления провода, а также от материалов; эта таблица и инструкция подходят только для медных проводов.

13AWG Wire - 130A
14AWG Wire - 110A
16AWG Wire - 70A
18AWG Wire - 45A
20AWG Wire - 27A
22AWG Wire - 17A

Если используется подходящий по току провод, то падение напряжения на нем очень маленькое, а потери энергии незначительны, т.е. риск перегрева минимальный.

В большинстве своих коптеров с 5″ винтами я предпочитаю использовать провод сечением 14AWG, даже там, где ток немного превышает допустимый. Это не проблема по нескольким причинам: провода короткие, а ток превышает допустимый всего несколько секунд.

Учтите, что более тонкие провода легче, они более гибкие и с ними проще работать.

Избегаем узких мест

Когда мы соединяем 2 провода, то максимально допустимый ток проходящий через них определяется наиболее тонким проводом. Т.е. при соединении 2 компонентов, всегда используйте провода сечением как у уже имеющихся компонентов.

Например, при подключении разъема XT60 к плате распределения питания я всегда использую провод такого же сечения, что и у аккумуляторов. Если у аккумулятора провод 14AWG, то и мой провод от XT60 тоже будет сечением 14AWG.

Еще один пример: если я хочу удлинить провода от регулей, а на регулях стоят провода 18AWG, то и новые провода будут сечением 18AWG.

Этот способ подходит для всех компонентов. Конечно, вы можете использовать более толстые провода, дополнительных преимуществ это не даст, только зря увеличите вес.

Почему в разных источниках указывается разный максимально допустимый ток?

Возможно, в разных источниках вы видели разные цифры. Эти цифры показывают максимально допустимый ток при определенном нагреве проводов и при определенных условиях тестов. В разных отраслях — разные стандарты, поэтому и цифры будут отличаться. Для коптеров будет достаточно вышеприведенной таблицы.

Имеет ли значение напряжение?

Для нашего хобби напряжение не так важно, т.к. мы работаем с напряжением в пределах 30 вольт

Замечу, что провода, как правило, разработаны для работы под напряжением до 600 В, а тестируются гораздо более высоким напряжением порядка 2000 В.

Похожие записи:

Вода из скважины имеет запах сероводорода Расчёт блоков Кладка Стены из осб внутри дома Разновидности, характеристики и применение эпоксидных клеев Влагостойкие гипсоволоконные листы
