Почему же четырехскатная крыша популярнее двухскатной?

«Зачем же лишняя головная боль и сложности?», — спросите вы: «Ведь можно соорудить простую двускатную кровлю гораздо быстрее и дешевле». Здесь мастера подчеркивают некоторые важные моменты в пользу выбора именно четырех скатов для крыши:

Высокая ветроустойчивость. Четырехскатная кровля не имеет фронтонов, все ее плоскости наклонены к коньку. Такое строение минимизирует воздействие сильного ветра и сводит к «0» возможные разрушительные последствия.
Наиболее удачное распределение нагрузки. Многоскатная кровля выдерживает максимальное количество осадков, так как пологие скаты принимают часть основной нагрузки. Поэтому, провисание, деформация и разрушение стропильной системы, в данном случае, имеют минимальную вероятность.
Доступность выбора любого способа утепления крыши. Прямые фронтоны требуют особого подхода при выборе вида утепления крыши, так как расположены вертикально и подвержены продуванию ветром. Пологие скаты вальмовых и шатровых систем позволяют равномерно утеплить крышу любым доступным материалом.

Кроме перечисленных «плюсов», крыша с четырьмя скатами отлично сберегает тепло, может быть облицована любым кровельным материалом и всегда имеет аккуратный вид.

Сложные формы конструкций

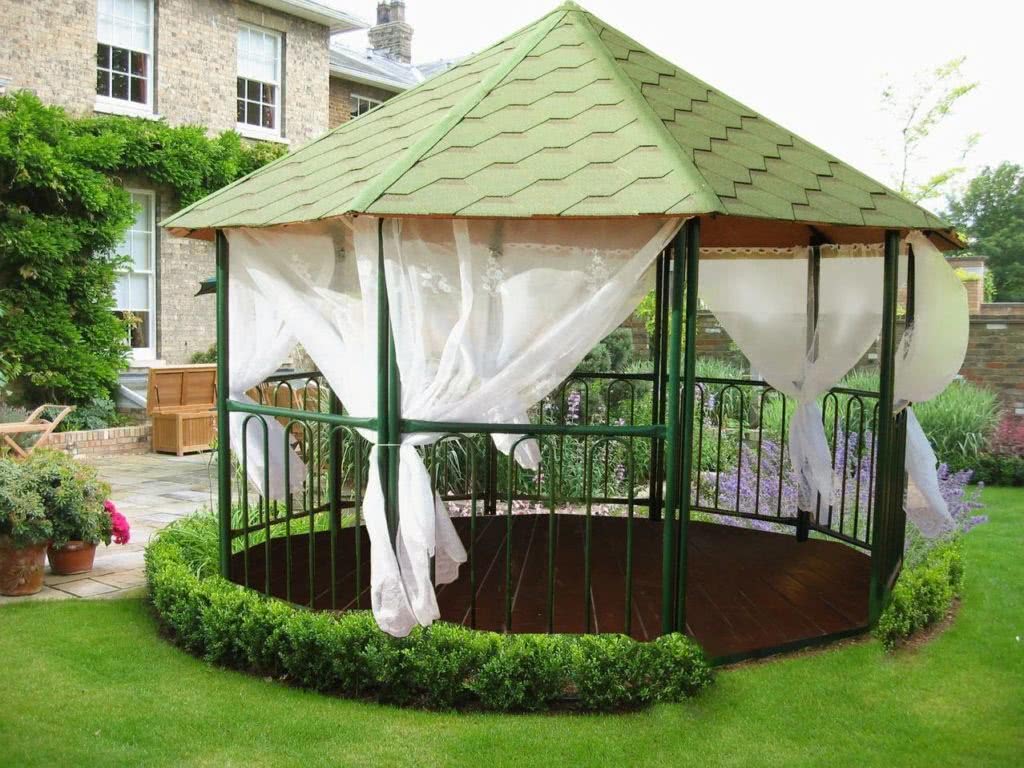

Чем сложнее форма крыши беседки, тем сложнее смонтировать ее своими руками. Возведение сложных архитектурных конструкций требует строительных навыков и опыта в расчетах. Для возведения конструкции со сложной формой подойдут гибкие кровельные материалы, способные легко принимать нужную форму, такие как ондулин или мягкая черепица. Из-за геометрической сложности, на монтаж требуется большое количество материалов, и они обладают изрядным весом. Что, в свою очередь, накладывает определенные требования к качеству стен и фундамента. Обычно беседки со сложной геометрией стоят на порядок дороже, чем беседки с классическим исполнением кровли.

Красивые беседки для дачи: как сделать своими руками, фото лучших идей дизайна

Чтобы беседка получилась красивой, надежной и функциональной придется вложить достаточно средств и труда. Но полученный результат, а тем более самостоятельно спроектированная и построенная беседка с крышей, построенной своими руками, станет гордостью всех членов семьи. В такой беседке каждый проведенный пикник будет запоминающимся и неповторимым.

Подготовка. Необходимые инструменты и материалы

Заранее приготовьте все необходимые инструменты, чтобы впоследствии не отвлекаться на их поиск. Вам потребуются:

ножовка
измерительные приборы: отвес, уровень и рулетка
стамеска
пила дисковая
дрель
шуруповерт
молоток

Из материалов главная роль отводится кровельному покрытию. Не забудьте также о крепеже, при помощи которого оно будет присоединяться к стропильной системе.

Для обрешетки четырехскатной кровли применяется высококачественный пиломатериал, подходит древесина лиственницы или сосны.

Максимальная влажность досок и брусьев – 22%.

Для стропил – доски 50 х 100 мм или 50 х 200 мм
Для мауэрлата – брус 150 х150 мм или больше
Доски для обрешетки

Также приобретите металлические шпильки с резьбой и металлические пластины – эти элементы будут использоваться для крепления. Также потребуется антисептик для предварительной обработки древесины. Чтобы закончить монтаж кровли как можно быстрее, приготовьте гидро- и теплоизоляционный материал, которые предусмотрены проектом.

Кровельный пирог, схема в разрезе

Требования к пирогу стандартные – укладываемые слоями материалы должны обеспечивать хорошую герметичность и изоляцию при сроке службы, как минимум совпадающим с долговечностью используемых пиломатериалов в каркасе и обрешетке. Стандартная схема включает обрешетку и контробрешетку, слой гидроизоляции и кровельное покрытие.

Отличия для жилых и нежилых домов

В домах с жилыми мансардами или эксплуатируемым подкровельным пространством в схему добавляют тепло- и пароизолирующие прослойки.

Слои пирога укладываются с обязательными вентзазорами:

1-2 см — от паробарьера до внутренней обшивки;
2 до 4-5 см – от верхнего слоя утеплителя до гидроизоляции;
2-3 см и выше – от гидроизоляции до покрытия.

Пирог выполняется дышащим и продуваемым, за 4-5 см до места примыкания к коньковому брусу теплоизолирующая прослойка остается открытой.

Отличие между домами постоянного проживания, периодически посещаемыми дачами и нежилыми строениями проявляются в паропроницаемости используемых материалов. В первом случае акцент делается на правильном вентилировании самого пирога и заложении возможности вывода конденсата изнутри. В остальных – на обеспечении максимальной защиты от внешних атмосферных воздействий.

На нашем сайте есть публикации о том, как построить четырехскатную кровлю своими руками, в том числе, для дома с мансардой и беседки.

Стропильная система

При постройке четырехскатной крыши чаще всего используется вальмовая конструкция, поэтому рассмотрим вариант стропильной системы для нее. Существует два основных вида стропильной системы, которые применяются при постройке четырехскатной крыши: наслонная и висячая:

Наслонная – применяется для домов, у которых внутренние стены несущие. Данный вид стропильной системы имеет уменьшенный вес за счет снижения количества использованных материалов и передает нагрузку только на изгиб.
Такой вид конструкции требует большей квалификации и усилий при монтаже, но является более долговечным за счет того, что стропила имеют постоянное проветривание. Из-за этого дерево меньше сыреет и снижается вероятность образования гнили или грибка.

Также данная конструкция менее требовательна к расчетам и позволяет выполнить установку стропил с лежнем, подкладками или шпренгелями (специальными балками со сложной конструкцией).
Висячая стропильная система предназначена для домов, в которых внутренние стены не являются несущими. Для такой конструкции требуется больше пиломатериала, а также сложные расчеты, но установить ее проще, чем наслонную на пролетах до 9 м. Такие стропила передают нагрузку на изгиб и на сжатие, а также имеют высокую жесткость конструкции.
В висячей системе не применяются сложные узловые соединения, а это уменьшает количество сложностей при монтаже.

При постройке четырехскатной вальмовой крыши центральная часть ее стропильной системы имеет аналогичную с двускатной конструкцию. Основные отличия голландского варианта заключаются в том, что места, в которых образуются стропильные полуноги (укороченные стропила) и формируется треугольный вальм.

Накосные балки подвергаются более высокой нагрузке

Еще одной особенностью четырехскатной крыши является наличие мауэрлата (опорной крепежной балки, которая кладется на стену) со всех сторон здания, так как вес распределяется на него от 4 вальм. Помимо этого, рекомендуется обустраивать армированный пояс под мауэрлат, чтобы укрепить всю конструкцию и не повредить стены.

Обрешётка и утепление

Прежде чем приступить к монтажу обрешётки, поверх стропил укладывают пароизоляцию, и, при необходимости, рулонную теплоизоляцию. Сверху слой утеплителя закрывают гидроизоляционной плёнкой, которую монтируют с нахлестом шириной 10–20 мм и крепят к брусу строительным степлером. После этого к стропилам прибивают рейки контробрешётки. Если кровельный пирог монтируется без утеплителя, то пароизоляция не требуется — достаточно будет слоя влагостойкого материала. Разумеется, не понадобятся при этом и дополнительные рейки, поскольку поддерживающие кровлю доски будут крепиться непосредственно к нарожникам и стропильным ногам.

В зависимости от типа кровельного материала, на вальмовых крышах используют один из двух видов обрешётки:

сплошную;
разреженную.

Первую чаще всего обустраивают под мягкую кровлю и только в отдельных случаях — для обустройства чердачного помещения. Обрешётку этого типа делают из досок шириной от 100 до 200 мм и толщиной не менее 20–25 мм. Монтаж выполняют без зазоров. Кроме того, допускается применение фанерных листов и плит OSB. Их достоинство — чрезвычайно ровная поверхность, которая позволяет уложить кровельный материал с минимальными затратами времени и сил.

Под мягкую кровлю обустраивают сплошную обрешётку из OSB, фанеры или досок, набитых без зазора

Для разреженной обрешётки используют такие же доски, как и в первом случае, однако монтируют их с зазором. Поскольку этот тип основания используется для укладки шифера, профнастила, металлочерепицы и кровельного железа, то расстояние между отдельными досками должно учитывать особенности кровельного материала.

Для крепления шифера, ондулина и других листовых материалов используют разреженную обрешётку

Деревянное основание кровельного пирога монтируют снизу вверх, при этом первая доска каждого ската выставляется параллельно мауэрлату. Сначала обрешётку набивают на вальмах, после чего обрезают выступающие края ножовкой вровень с диагональными рёбрами. Далее приступают к креплению пиломатериала на основных скатах, выпуская края досок за накосные стропила. После этого торцы досок запиливают аналогично первому случаю.

Проектирование и расчет

Перед тем как построить систему (своими руками вы будете это делать или обратитесь за помощью к строителям), необходимо ее спроектировать, осуществить расчет будущего здания, сделать чертеж конструкции. Уклон скатов четырехскатной вальмовой крыши варьируется от 5 до 60 градусов, все зависит от нагрузок, типа кровельного продукта и предназначения чердака. В регионах, где часто бывают сильные ветры или климат предполагает небольшое количество осадков, кровля делается с небольшим наклоном; при частых дождях и обильных снегопадах наклон лучше сделать в 45-60º.

Формула расчета угла наклона четырехскатной крыши.

Угол наклона определяет и материал для крыши, например, если он – 5/18º, то лучше сделать рулонное покрытие. – первый пункт в составлении проекта. Сечение их определяет совокупность ожидаемых нагрузок (сколько будет весить стропильная система, ; ветровые и снеговые нагрузки), а также степень уклона крыши.

Расчет определяет и шаг между деталями, помогает проверить несущую способность. На данном этапе работы решается, какие стропила будут делаться (висячие или наслонные), выясняется, нужны ли дополнительные элементы (раскосы, дающие возможность уменьшить нагрузку на стропила; затяжки, препятствующие расшатыванию конструкции). Если вдруг выясняется, что стандартный размер пиломатериалов не годится для будущей постройки, то делается расчет их изменения (подпиливания или наращивания).

Монтаж

Вальмовую кровлю можно монтировать на беседку из любого материала. В случае с беседкой из дерева перед началом кровельных работ следует сделать усиление обвязки всей конструкции с применением балки-затяжки. После этого можно приступать к сооружению стропильной системы.

Верхняя обвязка деревянной беседкиИсточник kak-sdelat-kryshu.ru

От центра затяжки в обе стороны отступают одинаковое расстояние и ставят 2 стойки. Стойки вертикально фиксируются в вертикальном положении подкосами, которые устанавливаются временно. Верхние части стоек соединяют коньковым прогоном.

После этого закрепляют рядовые стропильные ноги. Количество стропил для беседки зависит от запланированного в чертежах шага и размера крыши. На следующем этапе крепятся стропила диагональные.

Далее при помощи пропилов делают так, чтобы стропила стали продолжением конька. После этого ноги прибивают к коньку.

Следующий шаг – установка нарожников. Они крепятся одной стороной к верхней обвязке стен, а второй к диагональным стропилам.

На стропила укладывается гидроизоляционная пленка. Листы пленки кладут в нахлест и крепят степлером. Внизу изоляционный материал прижимается рейками.

Как сделать 4-х скатную крышу своими руками. Пошаговая инструкция

Прежде чем приступать к монтажу кровли, следует составить ее проект. Расчеты можно провести самостоятельно, так как в этом нет ничего сложного. Главное – это понимание, от чего зависит тот или иной параметр на схеме.

Угол наклона скатов

При расчете угла наклона скатов используют три показателя:

ветровая нагрузка на кровлю
количество осадков в регионе
материал изготовления крыши

Уклон может быть от 5 до 60 градусов. Следует также учитывать, будете ли вы обустраивать чердачное пространство. Если скаты будут слишком пологими, то высота чердака будет маленькой – жилую комнату здесь сделать будет невозможно. Таким образом, для строительства мансарды уклон скатов должен быть не более 45 градусов.

Если местность характеризуется частыми порывистыми ветрами или выпадением большого количества осадков в зимнее время, не стоит делать кровлю с углом наклона менее 30 градусов.

Если уклон будет 60 градусов и более, то атмосферные явления климатической зоны можно не учитывать.

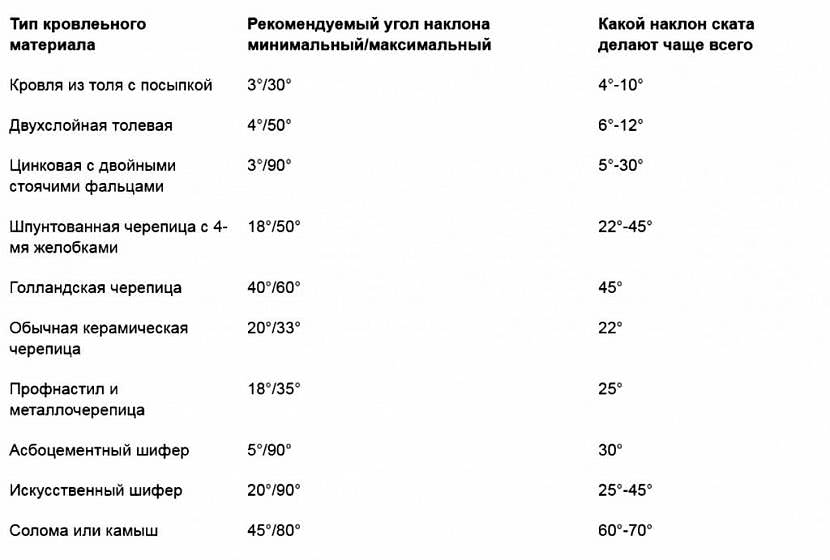

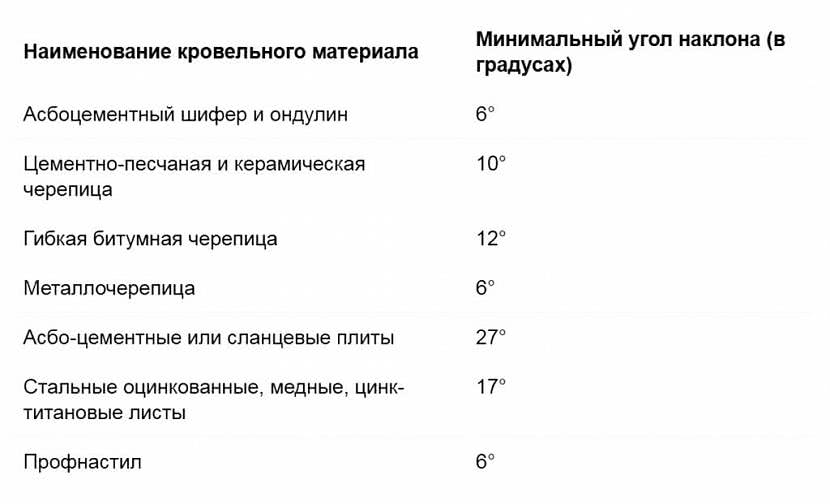

Что касается материала изготовления кровли, то строительными нормами предусмотрены минимальные значения для каждого из них.

Рулонные материалы, изготовленные на основе битума можно укладывать горизонтально.
Асбестоцемент и глиняную черепицу – под углом от 9 градусов.
Кровельные материалы из стали – уклон от 18 градусов и больше.
Дерево – от 34 градусов.

Высота

Высота крыши – это тот параметр, который нужно будет вычислить. Площадь основания нам известна, так как коробка построена. Угол наклона кровли был вычислен на предыдущем этапе. Таким образом, применив несложные формулы со времен школьной программы, можно будет вычислить высоту конька.

Расчет угла наклона односкатной кровли

Для того, чтобы рассчитать параметры кровли, правильнее всего обратиться к СНиП, где имеются все необходимые данные, методики и формулы расчета. К удивлению, специализированного расчета угла наклона односкатной кровли не имеется. Указывается только, что допускается угол от 2° до 60°, после чего рассматриваются детали и размеры конструкций. Поэтому основным источником информации становятся инструкции к различным кровельным покрытиям, в которых указываются оптимальные параметры укладки, и в том числе – диапазон углов наклона.

Минимальный угол уклона кровлиИсточник kak-sdelat-kryshu.ru

Нередко производители рекомендуют значения, отличные от требований ГОСТ, что объясняется развитием технологий и постоянными изменениями в технологии изготовления и химическом составе материалов

Практика вносит свои коррективы в рекомендуемые показатели, на которые следует обратить внимание

Рекомендованный угол уклонаИсточник kak-sdelat-kryshu.ru

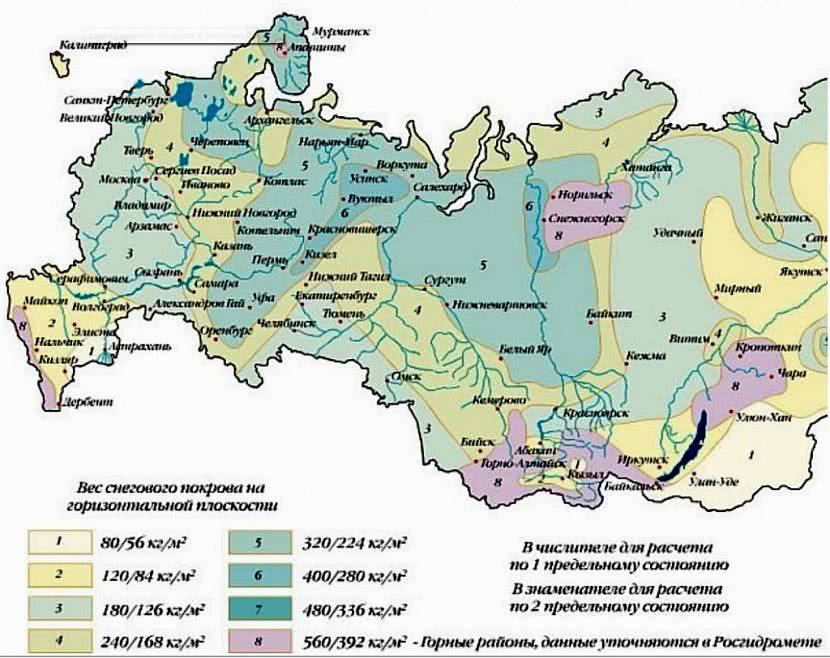

Приступая к расчету кровли, следует прежде всего определиться со среднегодовым количеством снега в зимний период. Проще всего это выяснить по таблицам СНиП или из других источников:

Вес снегового покрова на горизонтальной плоскостиИсточник kak-sdelat-kryshu.ru

Необходимо учитывать, что минимальный угол наклона односкатной крыши наиболее экономичен с точки зрения расхода материалов и, соответственно, денег. При этом, возможность соскальзывания снега практически исчезает, он накапливается на крыше и создает значительную нагрузку на конструкции здания.

Чем выше угол наклона, тем больше потребуется кровельного материала. При этом, резко возрастает ветровая нагрузка, особенно опасная при фронтальном направлении на высокую сторону дома. Преобладающие ветра в разных регионах также можно изучить в таблицах СНиП:

Карта ветровых нагрузок в РФИсточник kak-sdelat-kryshu.ru

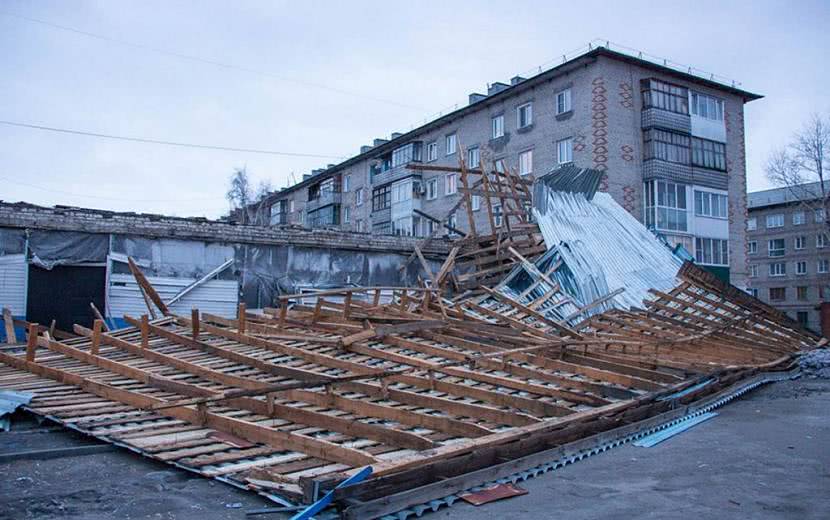

Немаловажный фактор – расположение дома. Если он находится в низине, прикрытый от ветра складками рельефа или другими зданиями, стоящими неподалеку, ветровые нагрузки существенно уменьшаются. И наоборот, если дом расположен на возвышении и открыт для воздействия ветра, нагрузки будут максимальными.

Это потребует выбрать минимальный наклон односкатной крыши, иначе риск ее потери становится слишком высоким. Рекомендуется учитывать все требования по ветровым нагрузкам при выборе, поскольку, в отличие от снеговых, они существуют в течение всего года и способны оказывать воздействие как в летний, так и в зимний период.

Окончательный выбор угла наклона производится исходя из сопоставления свойств кровельного покрытия и величины нагрузок. Не рекомендуется выбирать предельные значения, поскольку они создают слишком много рискованных ситуаций при появлении внешних воздействий экстремального характера. В любом регионе время от времени случаются обильные снегопады, образующие мокрые и очень тяжелые сугробы. Не исключение и ветра ураганной силы, которые случаются не часто, но последствия от них достаточно серьезные.

Последствия ветраИсточник izvestiy-kamen.ru

В видео можно увидеть строительство односкатной крыши:

Сравнительная характеристика видов каркаса: шатрового и вальмового

В категорию крыши с четырьмя скатами входят 2 типа каркасных систем, которые схематично выглядят как квадратный (шатровая конструкция) и прямоугольный (вальмовая кровля) конверты. В нашей стране крыша конверт достаточно популярна. Главной особенностью четырехскатных крыш является отсутствие фронтонов. Для сооружения стропильной системы четырехскатной крыши в обоих случаях применяются висячие и наслонные стропила. Методы их сборки являются стандартными для крыш с любым количеством скатов.

Отличительные черты четырехскатных кровель различной конструкции:

В случае с шатровым каркасом, кровля состоит из четырех равнобедренных треугольников, которые соприкасаются вершинами в одной точке. В данном случае функции конька возложены на центральную опорную балку в наслонных конструкциях, либо на верхнюю точку фермы висячих стропил.
Крыша вальмового типа предполагает наличие двух треугольных и двух скатов в форме трапеции. В данном случае трапециевидные скаты примыкают к коньковой балке верхними ребрами, а треугольные – вершинами. При этом все четыре ската соприкасаются друг с другом боковыми ребрами.

Изучая план стропильной системы четырехскатной крыши, можно сделать вывод, что выбор конфигурации четырехскатной кровли зависит от формы строения. То есть, квадратные дома перекрывают шатровыми конструкциями, а прямоугольные – вальмовыми кровлями. При этом можно использовать любые кровельные материалы, как жесткие, так и мягкие.

При составлении чертежей стропильной системы четырехскатной крыши следует четко обозначить геометрическую форму, а также указать положение отдельных элементов и проекции скатов с точными размерами.

Для опоры четырехскатной конструкции можно использовать мауэрлат, являющийся верхней обвязкой на бетонных или кирпичных стенах, а также верхний венец бревенчатого сруба. Наслонную технологию применяют в тех случаях, когда есть возможность установить верхнюю и нижнюю опору под каждую стропильную ногу.

Некоторые рекомендации по монтажу наслонных стропил:

Мауэрлат должен быть закреплен с усилением, чтобы выдержать распирающие усилия в случае жесткой фиксации стропильных ног деревянными накладками или металлическими уголками.
Если же верхняя часть ноги будет зафиксирована жестко, а нижняя – на шарнирном креплении, производить фиксацию мауэрлата можно обычным способом. В таком случае при усилении нагрузок на каркас стропила смогут слегка сдвинуться.
Распирающая нагрузка и давление на мауэрлат будут нивелированы при использовании жестких креплений нижней части стропил и шарнирных – на верхних пятках.

При сооружении вальмовых и шатровых каркасов используются такие специфические узлы стропильной системы четырехскатной крыши:

Диагональные ноги, из которых выполняются хребты скатов. В каркасах шатрового типа такие накосные ноги совмещают углы крыши с ее верхней точкой. Вальмовые каркасы предполагают стыковку консолей коньковой балки с углами посредством диагональных стропил.
Нарожники (полуноги) – элементы, монтируемые под углом 90 градусов к карнизам. Поскольку они стыкуются с диагональными стропилами и располагаются параллельно друг другу, их длина будет отличаться. Из таких элементов создаются скаты крыши.

Эти же конструктивные элементы применяются для создания ендов, с той лишь разницей, что углы делаются вогнутыми.

Именно установка накосных стропил представляет наибольшую сложность. Более того, на эти элементы будет приходиться повышенная нагрузка, поскольку они служат опорным элементом для крепления в верхней части нарожников, то есть выполняют функции конька. Поэтому перед началом работ необходимо выполнить расчет стропильной системы четырехскатной крыши.

В целом процесс возведения крыши с четырьмя скатами включает такие этапы:

Укладка мауэрлата на стены из кирпича или бетона. В бревенчатых домах этим элементом служит верхний венец.
Монтаж центральной опорной балки под шатровый каркас или сборка опорных конструкций для вальмовой крыши.
Установка наслонных стропильных ног под ту или иную конструкцию.
Крепление диагональных стропилин, которые совмещают углы крыши с центральной вершиной или торцами конька.
Разметка и монтаж нарожников.

Если предполагается висячий тип стропильной системы, то первым этапом создания шатровой конструкции станет размещение центральной фермы в форме треугольника. При создании конструкции вальмового типа на стартовом этапе крепят несколько стропильных ферм.

Как правильно рассчитать площадь кровли?

Общая площадь четырехскатной кровли состоит из суммы площадей скатов. Соответственно для расчета нужно:

подсчитать площадь всех скатов;
сложить величины.

Для облегчения подсчетов нужно разбить зону проекции на стандартные геометрические формы: прямоугольники, треугольники и квадраты

Для определения площади крыши, важно предварительно вычислить S каждой геометрической фигуры

Пример расчета: a = 5 м, b = 4 м. Тогда получаем: S = 6*5=20 м².

Пример расчета: a = 5 м, b = 4 м. Тогда получаем: S = (5*4)/2=10 м².

Аналогично производят вычисления, если зоной проекции является трапеция:

Пример расчета: a = 5 м, b = 4 м, h = 3 м. Тогда получаем: S = (5*4)3/2=30 м².

Если зоной проекции является параллелограм, то применяют формулу:

Пример расчета: a = 5 м, h = 3 м. Пример расчета: S = 5*3=15 м².

Проектирование стропильной системы крыши

Конструкция стропильной системы дома должна быть проверена на прочность специалистами. При расчете на прочность учитывают, кроме нагрузок. угол уклона скатов и форму крыши, а также вид стропильной системы и коэффициент запаса прочности.

Стропильная система состоит из многих элементов. На каждый элемент действуют силы, разные по величине и направлению. На стропильную систему в целом и на отдельные её детали действуют нагрузки направленные вертикально, горизонтально и стремящиеся повернуть деталь.

При проектировании стропильной системы принимают во внимание, будет ли на крыше чердак или мансарда, наличие окон в кровле или фронтонах, условия опирания стропил на стены, форму плана дома и другие факторы. Крышу дома лучше и правильней возводить по проекту, выполненному специалистом — проектировщиком

Строительство простых видов крыш можно поручить опытному специалисту, не имеющему квалификации проектировщика

Крышу дома лучше и правильней возводить по проекту, выполненному специалистом — проектировщиком. Строительство простых видов крыш можно поручить опытному специалисту, не имеющему квалификации проектировщика.

Стропильная система крыши частного дома должна отвечать следующим требованиям:

Стропильная система должна быть прочной и жесткой — изменение формы или размеров крыши под действием нагрузок не должны превышать допустимых величин.
Крыша должна быть легкой. чтобы своим весом меньше нагружать стены и фундамент дома.
Стропильная система не должна передавать распор (усилие в горизонтальной плоскости) на стены дома.
Стропильная система должна быть долговечной. Замена или ремонт стропильной системы — дорогое удовольствие.

Для выполнения первых двух требований, стропильную систему выполняют из отдельных линейных элементов собранных в конструкцию в виде треугольника. Отдельный плоский треугольник стропильной системы, из двух стропил и связанных с ними деталей, называют стропильной рамой или фермой.

Стропильные рамы или фермы установленные на стенах параллельно друг другу на определенном расстоянии и образуют стропильную систему крыши .

В спроектированную специалистом стропильную систему нельзя по собственному желанию вносить изменения. Добавление или исключение любой детали приведет к перераспределению нагрузок на другие узлы системы. Даже изменение числа гвоздей для соединения деталей, может привести к разрушению дома. Например, увеличение количества гвоздей, которыми прибивают стропило, может привести к появлению недопустимого распора на стены. Об этом читайте ниже.

Старайтесь сделать стропильную систему симметричной. Симметричное расположение стропильных ног, стоек, подкосов, позволит равномерно распределить нагрузки по скатам крыши, что повысит устойчивость крыши и стен дома.

Для удаления влаги из деревянных деталей крыши и конденсата, чердачное пространство должно вентилироваться с помощью продухов. В мансардных крышах для этого устраивают вентилируемые зазоры.

Для защиты от влаги мауэрлат и другие деревянные детали стропильной системы отделяют от каменной кладки стен гидроизоляцией. Если этого не сделать, то дерево быстро загниет.

Стропильную систему для частного дома делают из дерева. Иногда, например, в каркасных домах с металлическим каркасом, для изготовления стропильной системы также используют металлические профили.

Устройство четырехскатной стропильной системы

Стропильная четырехскатная конструкция состоит из таких элементов: мауэрлат, коньковый брус, центральные и вальмовые стропила, накосные ноги, а также, лежни, стойки, ригели, подкосы и прочие укрепляющие детали. Рассмотрим самые основные элементы.

I. Мауэрлат

Мауэрлат – самая важная деталь конструкции, так как на нем держится вся стропильная система. Он представляет собой мощный деревянный брус 100Х200, 100х250, 100х100, 150х250, 200х200 см. Изготавливается мауэрлат из цельного качественного дерева, преимущественно, хвойных пород. Стропильная система вальмовой крыши, как и любой многоскатной кровли, требует основательного крепления базового бруска. Порядок монтажа мауэрлата в данном случае: формирование монолитного фундамента в торце несущих стен с установкой шпилей; укладка гидроизоляции; обработка и монтаж мауэрлата по периметру всего дома; усиление анкерами и прочими креплениями для максимальной надежности основы.

Мауэрлат можно уложить на край стены, либо в предусмотренный при кладке кирпича карман с внутренней стороны несущих стен.

II. Накосные ноги

Накосными ногами называют четыре угловых стропила, которые опираются на края конька и углы мауэрлата. Они – самые длинные среди всех стропильных ног системы, поэтому должны иметь сечение не менее 100х150 мм для максимальной жесткости.

III. Коньковый брус

Коньковый прогон – горизонтальная балка, которая соединяет все стропила, вершина стропильной системы. Брус необходимо укреплять стойками и подкосами. Конек должен располагаться строго параллельно плоскости чердачного перекрытия и перпендикулярно стойкам.

IV. Стропила

Стропила для четырехскатной кровли делятся на: центральные (крепятся на мауэрлат и конек); основные вальмовые (крепятся на ось конька и мауэрлат); промежуточные и укороченные (устанавливаются на накосные ноги и мауэрлат, соединяют углы скатов).

V. Укрепляющие элементы

К дополнительным усиливающим элементам относятся стойки для конькового бруса, ригели или балки перекрытия, подкосы стропильных ног, ветровые балки и пр.

Технология сборки

Перед тем, как монтировать каркас крыши, необходимо выполнить расчет параметров ее элементов, основанный на вычислении совокупной нагрузки на конструкцию, а также создать подробный чертеж, отражающий его результаты.

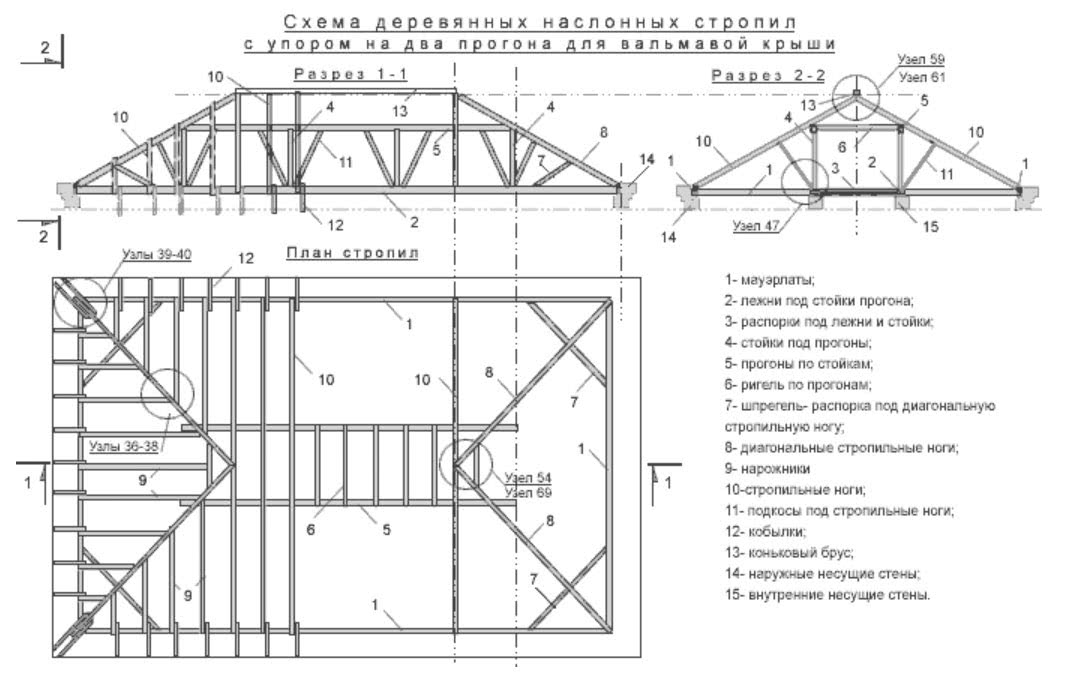

Имея перед собой схему каркаса, качественно осуществить монтаж стропильной системы двухскатной крыши намного проще. Технология сборки конструкции подразумевает следующую очередность:

Сначала на верхний пояс наружных стен, на которые будут опираться скаты укладывают мауэрлат, а на внутренние перегородки, если система наслонная, монтируют лежень. Эти элементы должны прочно фиксироваться с помощью анкерных болтов или шпилек.
Затем выполняют крепление стропил. Они фиксируются с помощью гвоздей к мауэрлату, а также соединяются между собой с помощью металлической накладки. Стоит напомнить, что в стропилах изготавливают выпил под мауэрлатный брус, а не наоборот. Сначала выполняется установка стропил, располагающихся с краю, чтобы по ним выставить уровень, по которому будут выравниваться остальные пары.
После установки стропил следует поставить вспомогательные опорные элементы, которые буду их поддерживать – подкосы, затяжки, схватки. Чтобы надежнее зафиксировать ригель, его конец делают с выступом в половину толщины бруса и подрубают его к стропилу, фиксируя гвоздями в нескольких местах.
Поверх стропильных ног приколачивают обрешетку, на которую фиксируется кровельный материал. Материал и шаг обрешетки выбирают в соответствии с характеристиками кровельного материала и уклоном крыши.

Схема сборки стропильного каркаса

Схематичный алгоритм сборки стропильной системы
