Что такое провод сип, как расшифровывается, его виды и особенности конструкции

Оглавление

Как не нарваться на подделку

У покупателя не всегда есть возможность приобрести SIP напрямую у завода. Чаще всего обращаются к поставщику — посреднику между изготовителем и потребителем. Поэтому покупателю необходимо научиться распознавать низкокачественный товар.

Проверка утеплителя

Сердечник у СИП должен быть плотным и однородным. Недобросовестные кустарные производители часто помещают между ОСП несколько мягких, рыхлых пенопластовых плит, сложенных встык. Такая SIP не обладает требуемой прочностью.

Для проверки SIP-панель придется разломать.

Качество склеивания

При попытке оторвать ОСП качественной SIP разрушается сердечник либо ломается древесно-стружечная панель. Это объясняется высокой прочностью клея, превращающего все составляющие практически в однородную конструкцию.

Если же облицовка отстает, значит, панель выполнена с нарушением технологии.

Строение кабеля

СИП-1 – состоит из трех фазных токопроводящих жил и одной нулевой. Каждая фаза представляет собой жгут из нескольких алюминиевых жил, скрученных вокруг сердечника из алюминия. Фазные проводники изолированы полиэтиленом, нулевая – без изоляции, внутри жила имеет стальной сердечник.

СИП-2 – отличается от СИП-1 изоляцией. Она выполняется из сшитого полиэтилена и является очень прочной к механическим и температурным воздействиям. Кроме этого нулевая жила изолированна, также как и фазная жила.

СИП-3 – одножильный провод, который имеет стальной сердечник, вокруг которого закручены провода из сплава алюминия, меди и других добавок. Имеет большой диапазон поперечных сечений и способен работать в высоковольтных сетях при воздействии механических нагрузок и сурового климата.

СИП-4 – не имеет нулевого провода и состоит из нескольких пар жил из алюминиевого сплава с изоляцией, устойчивой к ультрафиолетовому излучению.

СИП-5 – имеет аналогичную СИП-4 конструкцию, но отличается увеличенной на 30 % прочностью и стойкостью к различным воздействиям (механическим, атмосферным и т.д.) на изоляцию.

Как построить дом из СИП-панелей

Доступны следующие варианты:

  1. Приобрести домокомплект. Это готовое строение в разобранном виде.
  2. Закупить панели SIP и комплектующие по отдельности.

В первом случае строительство ведется 2 способами:

  1. Силами компании-производителя.
  2. Домовладельцем под надзором представителя фирмы-изготовителя. Согласие на этот способ дают только некоторые компании.

Оба варианта предусматривают участие поставщика, что требует дополнительных вложений.

При раздельной покупке материалов дом можно построить самому, поэтому он обойдется дешевле. Но тогда ответственность за качество здания из SIP возлагается на владельца.

Применяют 2 SIP-технологии:

  • с каркасом;
  • без такового.

Лучше выбрать первый способ, поскольку он обладает 2 преимуществами:

  1. Устойчивостью здания к ветрам экстремальной силы.
  2. Возможностью ремонта (поврежденную СИП меняют).

Маркировка и расшифровка типов

Согласно ГОСТ 31946-2012 «Провода самонесущие изолированные и защищенные для воздушных линий электропередачи» кабель СИП выполняется из термопластичного светостабилизированного полиэтилена, а несущие жилы из алюминиевого сплава и подразделяется на следующие типы:

СИП-1 и СИП-1А

Самый распространенный и часто применяемый тип воздушного кабеля. Благодаря своей конструкции изоляция выдерживает нагрев жил до 90 °С при нормальном режиме работы и даже до 250 °С при кратковременном коротком замыкании.

Конструктивно он состоит из 3-4 алюминиевых жил, покрытых полиэтиленовой изоляцией. Нулевой провод также выполняется из алюминиевого сплава и имеет стальной сердечник, вплетенный в центр кабеля. Он может быть изолированным или неизолированным. Если кабель маркируется буквой «А» в конце названия, то нулевой проводник имеет полиэтиленовую изоляцию (аналогично и для СИП-2А).

Расшифровка маркировки:

СИП-1 4*35 + 1*25 – самонесущий изолированный провод с четырьмя токонесущими кабелями поперечным сечением 35 мм2 с одной неизолированной нулевой жилой сечением 25 мм2.

СИП-1А 4*25 + 1*16 – самонесущий изолированный провод с четырьмя токонесущими кабелями поперечным сечением 25 мм2 с одной изолированной нулевой жилой сечением 16 мм2.

СИП-2

Отличается от СИП-1 типом полиэтиленовой изоляции. Изоляция выполняется с повышенными защитными свойствами к механическим повреждениям и является очень прочной. Такой кабель импортного производства имеет в маркировке 2F для провода с несущей жилой и 2AF – без таковой.

СИП-2 используется в любых климатических зонах и погодных условиях, а также при воздействии агрессивных сред.

СИП-3

Такой тип кабеля используется при устройстве высоковольтных линий с изоляцией из светостабилизированного полиэтилена на 6-35 кВ с толщиной до 3,5 мм. Имеет одну многопроволочную жилу с алюминиевым сердечником и может использоваться при низких температурах воздуха, не теряя эластичности. Маркируется следующим образом:

СИП-3 1*185–35 кВ – предназначен для переменного напряжения до 35 кВ и имеет жилу 185 мм2.

Обладает стойкостью к механическим повреждениям, агрессивным средам и низким температурам. Изоляция может сохранять свои свойства при кратковременном перегреве до 250 °С.

СИП-4

Главной особенностью конструкции самонесущего изолированного провода такого типа является отсутствие несущей жилы, только токопроводящие. По этой причине применение СИП-4 несколько иное. Его применяют для коротких линий электропередачи, например для передачи энергии, от трансформаторной подстанции к зданию или сооружению или устройства ответвлений от больших магистралей. По этой причине СИП-4 часто называют ответвительным.

СИП-5

Является аналогом СИП-4 и визуально с ним схож. Но конструкция такого типа кабеля все же имеет отличия: изоляция выполняется из негорючего материала и способна выдерживать критические температуры. Используется для передачи электрического тока с напряжением до 1000 В к зданиям или уличному освещению.

Производители кабеля СИП-2

Отличные эксплуатационные качества высокая востребованность привели к тому, что провод марки СИП выпускается большинством производителей кабельно-проводниковой продукции.

Есть несколько производителей, которых можно назвать ведущими, и продукция которых пользуется повышенным спросом.

«Камский кабель»

«Камкабель» является ведущим среди производителей России и стран СНГ по объемам производимой и реализуемой продукции. В ассортименте самонесущих кабелей можно найти все типы проводов СИП от 1-го до 5-го всех допустимых сечений для применения в любых областях электроэнергетики.


Камский кабель

«Рыбинсккабель»

Основными направлениями политики Рыбинского кабельного завода являются конкурентоспособные цены на продукцию и гарантированное качество изделий, подтвержденное многочисленными сертификатами.

Ассортимент также включает всю линейку проводов СИП как по типу изоляции, так и по сечению токопроводящих жил.


Рыбинсккабель

ГК «Севкабель»

Петербургское предприятие «Севкабель» является старейшим в отрасли и организовано еще в 1879 г. Георгом Сименсом. С момента начала работы предприятие отличается высочайшим уровнем культуры производства. Эта характеристика положительным образом сказывается на качестве выпускаемой продукции.

Кроме основных типов, на заводе производится малораспространенный на постсоветском пространстве кабель СИП-7, предназначенный для электросетей напряжением 110 В.


Севкабель

«Москабель»

Московское предприятие по производству кабельно-проводниковой продукции из медного и алюминиевого провода. В ассортимент входят как классические неизолированные алюминиевые, так и проводы СИП всех типономиналов.


Москабель

Кроме этого существует еще более десяти отечественных производителей аналогичной продукции.

Использование самонесущих проводов целесообразно не только при строительстве новых линий или подключении объектов. Высокие эксплуатационные качества, надежность и долговечность являются поводом для постепенной и повсеместной замены устаревших неизолированных алюминиевых проводов.

Марки

По ГОСТ 31946-2012 — «ПРОВОДА САМОНЕСУЩИЕ ИЗОЛИРОВАННЫЕ И ЗАЩИЩЕННЫЕ ДЛЯ ВОЗДУШНЫХ ЛИНИЙ ЭЛЕКТРОПЕРЕДАЧИ»:

  • Изоляция — из термопластичного светостабилизированного полиэтилена;
  • Несущая жила — из алюминиевого сплава;
  • СИП-1 — с неизолированной нулевой несущей жилой;
  • СИП-2 — с изолированной нулевой несущей жилой;
  • СИП-3 — с защитной изоляцией (6-35 кВ);
  • СИП-4 — без нулевой несущей жилы (только 16 и 25 мм2);
  • СИПг — герметизированные СИП;
  • СИПн — не распространяющие горение СИП.

Технические характеристики

Номинальное напряжение СИП-1, СИП-2, СИП-4: 0,22/0,38 кВ; СИП-3 до 20 кВ (при слое изоляции 2,3 мм) или до 32 кВ (при слое изоляции 3,5 мм)

СИП-4 — провод самонесущий с алюминиевыми фазными токопроводящими жилами (без несущей жилы), с изоляцией из термопластичного светостабилизированного нульсшитого полиэтилена. Рабочее напряжение: переменное до 0,22/0,38 кВ с частотой 50 Гц.

  • Температура эксплуатации: −60 ÷ +50°C;
  • Монтаж при температуре: не ниже −20°C
  • Радиус изгиба при монтаже и установленного на опорах провода не менее 10D, где D — наружный диаметр провода.
  • Провода после выдержки в воде при температуре (+20 ± 10)°C в течение не менее 10 мин. выдерживают испытание переменным напряжением 4 кВ частотой 50 Гц в течение 5 мин
  • Допустимый нагрев токопроводящих жил при эксплуатации не должен превышать +90°C в нормальном режиме эксплуатации и +250°C — при коротком замыкании.
  • Допустимые токовые нагрузки проводов, рассчитанные при температуре окружающей среды +25°C, скорости ветра 0,6 м/с и интенсивности солнечной радиации 1000 Вт/м2, а также допустимые токи односекундного короткого замыкания:
  • Срок службы для кабеля: не менее 45 лет.
  • Гарантийный срок эксплуатации: 5 лет.

Следующие характеристики:

Расчетный наружный диаметр, масса проводов марки СИП-4:

Число жил × сечение, мм² Наружный диаметр кабеля (геометрические размеры), мм Расчетная масса кабеля, кг/км
без жилы освещения
2×16 15 131
2×25 18 195
2×35 20 256
2×50 23 355
2×70 27 491
2×95 31 649
2×120 34 813
3×16 16 197
3×25 19 292
3×35 22 383
3×50 25 533
3×70 29 737
3×95 34 973
3×120 36 1219
4×16 18 262
4×16 18 262
4×25 23 389
4×25 23 389
4×35 24 511
4×35 24 511
4×50 29 711
4×50 29 711
4×70 32 983
4×95 38 1298
4×95 39 1309
4×120 41 1626
4×150 45 1978
5×16 21.6 328
с жилами освещения
2×25+1×16 19 260
2×25+2×16 20.6 326
2×35+1×16 19.2 321
2×35+1×25 20 353
2×35+1×25 20 353
2×35+2×16 21.4 387
2×35+2×25 25 450
2×50+1×16 23 421
2×50+1×25 28 453
2×50+1×25
2×50+2×16 22.6 487
2×50+2×25 26 550
2×70+1×16 27 557
2×70+1×25 26.2 589
2×70+1×25
2×70+2×16 26.2 623
2×70+2×25 26.2 686
2×95+1×16 31 714
2×95+1×25 31 746
2×95+2×16 31 780
2×95+2×25 31 843
2×120+1×16 34 878
2×120+1×25 33.5 910
2×120+2×16 34 944
2×120+2×25 33.4 1007
3×25+1×16 22.3 358
3×25+2×16 26.4 423
3×35+1×16 22.4 449
3×35+1×25 26 481
3×35+1×25
3×35+2×16 26.4 515
3×35+2×25 28 578
3×50+1×16 26.4 599
3×50+1×25 29 631
3×50+1×25
3×50+2×16 30.2 664
3×50+2×25 31.4 728
3×70+1×16 30 803
3×70+1×25 31.1 835
3×70+1×25
3×70+2×16 33.4 868
3×70+2×25 35 932
3×95+1×16 35 1039
3×95+1×25 35 1071
3×95+2×16 39 1104
3×95+2×25 40 1168
3×120+1×16 36 1285
3×120+1×25 36.8 1317
3×120+2×16 41 1350
3×120+2×25 43 1414
4×25+1×16 24.8 455
4×25+2×16 27 520
4×35+1×16 26.4 577
4×35+1×25 28 609
4×35+1×25
4×35+2×16 29 642
4×35+2×25 29 706
4×50+1×16 29.8 777
4×50+1×25 31.4 808
4×50+1×25 31.4 808
4×50+2×16 31 842
4×50+2×25 31 906
4×70+1×16 34 1049
4×70+1×25 35 1080
4×70+1×25 35 1080
4×70+2×16 36 1114
4×70+2×25 36 1178
4×95+1×16 39 1363
4×95+1×25 40 1395
4×95+2×16 46 1429
4×95+2×25 42 1492
4×120+1×16 41 1691
4×120+1×25 42.2 1723
4×120+2×16 50.1 1757
4×120+2×25 44 1820

Допустимые токовые нагрузки проводов марки СИП-4:

Номинальное сечение токопроводящих жил, мм² Допустимый ток нагрузки, А, не более Допустимый ток односекундного короткого замыкания, кА, не более
10 76 0,87
35 160 3,20
50 195 4,60
70 240 6,50
95 300 8,80
120 340 10,90

Поправочные коэфф. при расчетных температурах окружающей среды, отличающихся от +25°C:

Температура токопроводящей жилы, °C Поправочные коэффициенты при температуре окружающей среды, °C
-5 и ниже 5 10 15 20 25 30 35 40 45 50
+90 1.21 1,18 1,14 1,11 1,07 1,04 1.00 0,96 0,92 0,88 0,83 0.78

Расчетные значения индуктивного сопротивления провода марки СИП-4:

Число и номинальное сечение токопроводящих жил, мм² Расчетное значение индуктивного сопротивления провода на длине 1 км, Ом
2×10 0,087
2×35 0,079
2×50 0,077
2×70 0,076
2×95 0,074
2×120 0,074
4×10 0,092
4×35 0,087
4×50 0,085
4×70 0,085
4×95 0,082
4×120 0,082

Описание провода СИП

Аббревиатура СИП, означает самонесущий изолированный провод.

  • Самонесущий означает, что для его монтажа не требуется дополнительных поддерживающих конструкций, тросов и растяжек, а также установки изоляторов и траверс на опоры.
  • Изолированный означает, что жилы этого провода покрыты электроизолирующими оболочками;
  • Провод, скорее условная характеристика, чем фактическая. СИП это несколько токопроводящих жил, покрытых изоляцией, возможно скрученных вдоль центральной оси и покрытых общей изолирующей оболочкой. Поэтому СИП скорее кабель, чем провод, но в документации кабельную продукцию для линий электропередач принято называть провода.

Преимущества проводов марки СИП

Ну, а теперь о самом главном – чем провода самонесущие изолированные СИП заслужили такое широкое распространение в последнее время?

И ответ на этот вопрос состоит из целого ряда преимуществ:

  • Начнем перечень с самого интересного — снижения потерь. Дело в том, что индуктивное сопротивление у воздушной линии выполненной проводом СИП в сравнении с линией выполненной проводом А или АС в три, а то и больше раз ниже. По сути оно практически такое же, как у кабельной линии. И чем выше класс рабочего напряжения, тем более заметна эта разница.
  • Следующим важным аспектом является снижение вероятности коротких замыканий на такой линии. Это связано с наличием изоляции, а также отсутствием возможности для перехлестывания проводов, что является частой причиной коротких замыканий у воздушных линий с проводами АС.

Уменьшаются расходы на расчистку воздушных трасс линий

Так же инструкция отмечает снижение расходов на обслуживание линии, связанное со значительно меньшими затратами на расчистку трассы от зеленых насаждений. Этот вопрос актуален и при монтаже новых трасс.

На одном столбе проводом СИП можно смонтировать до десятка разных линий

Весомым является и тот аспект, что теперь на одном столбе имеется возможность смонтировать провода разных классов напряжений. И таких линий на одном столбе может быть не одна–две, а десяток.

Набор арматуры для монтажа провода СИП

Полиэтилен не обладает полярностью. В связи с этим на таком проводе значительно меньше скапливается снег, а вода значительно лучше стекает с провода. Это снижает вероятность образования снежных и критических ледяных наростов на проводах.

Простота монтажа линии проводом Сип

Важным аспектом является и тот момент, что такую воздушную линию сможет смонтировать своими руками даже человек без специального образования. Ведь наличие специальной арматуры позволяет собирать линию с минимальным набором инструментов и приспособлений.

Монтаж провода СИП можно выполнять по фасаду зданий

Значительно упрощается подключение новых потребителей электрической энергии. Ведь новое подключение можно выполнить даже без снятия напряжения с линии. Для этого существует специальная арматура, которая прокалывает изоляцию и обеспечивает надежный контакт.

Арматура для нового подключения

Проблему несанкционированного подключения так же решает самонесущий изолированный провод — провод СИП имеет изоляцию, что усложняет выполнение набросов и скрытых подключений, ведь для этого требуется либо использовать специальную арматуру, либо разделывать изоляцию, а это хорошо видно даже при визуальном осмотре.

Подключение освещения от вспомогательного провода СИП

Ну, и еще одним достоинством провода СИП можно назвать наличие вспомогательных жил. Такие жилы позволяют организовать питание от данной линии сети освещения. Кроме того, существуют вспомогательные жилы для подключения контрольных цепей, что может быть использовано для телесигнализации или релейных защит.

Что касается недостатков, то он только один, и это цена провода СИП. Она несколько выше в сравнении с проводом А или АС. Но учитывая огромное количество преимуществ проводников типа СИП, этот фактор не может быть решающим.

Способы соединения СИП провода с медным неизолированным кабелем

СИП провода сегодня считаются самыми доступными и надежными для прокладки частных электрических сетей. Они бывают различной толщины, отличаются разными типами изоляции, а также могут различаться количеством жил, поэтому позволяют решать разноплановые задачи. Но жилы в СИП проводах выполнены из алюминия, что вызывает определенные сложности при соединении их с кабелями с жилами из других металлов.

В частности, не рекомендуется соединять СИП кабель с голым медным проводом через метод скрутки – это не только не обеспечит качественную передачу тока по проводам, но и может спровоцировать довольно серьезную угрозу. Если соединить между собой алюминиевую жилу СИП кабеля и голый неизолированный провод из меди, может возникнуть короткое замыкание, что приведет к возгоранию.

Существуют более надежные и безопасные способы соединения СИП кабеля с проводами из меди. Наиболее распространенными и простыми являются следующие варианты:

  • соединение проводов с помощью клемм
  • использование для соединения ответвительных сжимов
  • применение болтов, шайб и гаек

Каждый из перечисленных способов считается относительно простым и может быть использован для соединения провода из алюминия с голым проводом из меди. Достаточно следовать инструкциям.

Особенности монтажа


Крепежные элементы СИП является поводом, который используется преимущественно для проведения электрических линий на открытом воздухе. Подсоединение осуществляется е централизованной линии.

Для самостоятельного подключения и проведения кабеля требуется получить разрешение у соответствующих организаций, которые занимаются энергоснабжением. В обязательном порядке разрабатывается план-проект с указанием используемых проводников. Для работы потребуется профессиональное оборудование.

Врезка провода осуществляется с помощью прокалывающих зажимов. После этого нужно подсоединить наконечники. Подвешивание осуществляется с помощью тросов, которые натягиваются между столбами (для длины свыше 25 метров). Для установки кабеля на столбах делаются держатели.

Если нужно протянуть кабель по фасаду здания, применяют анкерные крепления. Их количество должно соответствовать числу вводных жил. Кабель может заводиться в дом не более 1 метра, после чего производится разводка внутри здания. При негорючем материале дома кабель на стене проводится открытым способом. Это можно сделать в гофротрубе или коробе из пластика.

Расшифровка аббревиатуры АВВГ

АВВГ – это аббревиатура, в соответствии с ГОСТ имеющая уникальную расшифровку. Укажем значение для каждой буквы:

  • «А» – алюминий (материал изготовления токоведущей жилы);
  • «В» (первая) – ПВХ-пленка (для изоляции жил);
  • «В» (вторая) – ПВХ-пластик для внешней оболочки;
  • «Г» – голый (кабель не имеет дополнительной защиты).

Нередко к АВВГ через дефис добавляются приставки в виде других букв – например, «Т» или «П». Первая указывает на то, что провод предназначен для эксплуатации в тропиках (хорошо справляется с плесенью), вторая – изделие плоское. После буквенной маркировки могут прописываться числовые значения.

Например, АВВГ-220 4*30 – алюминиевый кабель с изоляцией жил и внешней оболочкой из поливинилхлорида, предназначенный для эксплуатации в сети напряжением 220 В. Он состоит из четырех жил с поперечным сечением 30 кв. мм. В скобках может быть добавлена приставка «ОЖ», которая говорит о том, что жилы изготавливаются однопроволочными.

Сип панели из ОСП и минеральной ваты

  Данный вид сип панели построен по такому же сэндвич принципу, только  пенополистирол заменен минеральной ватой, которая выполняет роль утеплителя. В таком формате у сендвич панели есть как положительные так и отрицательные стороны. Положительные стороны заключаются в том, что минеральная вата паропроницаема и является дышащим материалом, который так же отлично сохраняет тепло внутри помещения, в отличие от пенополистирола который полностью паронепроницаем.

Отрицательные стороны сип-панели из ОСП и минеральной ваты:

из-за специфической ворсистой структуры минваты, прочность соединения ОСП плиты и утеплителя вызывает сомнения, то есть, утеплитель дает усадку и оседает со временем внизу, у основания плиты;

из-за слабой жесткости минеральной ваты, сама конструкция сип-панели не имеет приемлемых свойств прочности

 Ниже изображен стандартный конструктив сип панели с минеральной ватой, который был создан и используется в Российской Федерации.

фрагмент сип панели с минеральной ватой П

 Технология имеет правой на жизнь, поскольку сохранить свойства пенополистирола и при этом не утратить дышащий эффект минваты есть смысл, потому этот вид сип панели дорабатывается и применяется в строительстве, перечисленные выше недостатки устраняются изменениями состава и покрытия составляющих плиты.

 Один из примеров – это уже повсеместно используемая сип панель, где в качестве утеплителя используется так же минеральная вата, а в качестве плит – магнетизированные плиты.

СМЛ сип панели

Свойства СМЛ СИП панели:

минеральная вата имеет уже более плотную структуру, а может быть и уплотнена за счет комбинации с другими более прочными утеплителями, но является уже менне дышащей, но все же паропроницаемой

абсолютная негорючесть

влагоустойчивость, при нахождении в воде до 100 суток, свойства и характеристики материала остаются неизменными, это стало известно в результате тестирования;

 экологическая безопасность и легкость;

звукоизоляция лучше чем у стандартной сип панели с пенополистиролом;

площадь приклеивания слоя утеплителя и плиты внутри структуры 100%, в сравнении с  стандартной ОСП плитой, где площадь приклеивания  максимум до 35%.

таким стенам не нужна дополнительная отделка, например штукатуркой или  гипсокартоном. Можно работать сразу с поверхностью панели;

большинство производителей в конструктивах СМЛ СИП панелей закладывают кабельные каналы;

эстетичный внешний вид СМЛ панели. Белый цвет, создает визуальное восприятие каменного дома.

 Выше были описаны свойства уже доработанной сип панели, где в качестве утеплителя используется минеральная вата.

 При выборе материала для строительства, следует отличать обычную сип-панель с минеральной ватой и доработанные модификации, что бы в дальнейшем не исправлять негативные последствия недостатков панели.

Маркировка изделий

Маркировку СИП кабелей выполняют согласно с их видом и сечением, типом изоляции, техническими свойствами. Нулевую жилу в некоторых видах изделий производители иногда не изолируют: 1. СИП-1. Кабель данной марки имеет 3 алюминиевые жилы, для изоляции которых используется ПЭТ. Так называется термопластичный полиэфир – синтетическая пленка или ткань. Нулевая жила может быть с изоляцией или без нее. Если в маркировке присутствует буква «А», изделие имеет изоляцию. 2. СИП-2. Данный тип СИП кабеля имеет такую же конструкцию, как и в предыдущем варианте с той разницей, что нулевая жила обязательно закрыта. Этот вид продукции предназначен для установки на ЛЭП, напряжение в которых не превышает 1000 В. Подходит для использования в северных районах страны с умеренным климатом. Можно использовать СИП кабель для монтажа на дачных участках, если напряжение не будет превышать 380В.

3. СИП-3. Данная модель значительно отличается от предыдущих вариантов продукции своей конструкцией – ее сердечник изготовлен из стали и имеет алюминиевую оплетку, состоящую из сплава кремния, магния, алюминия. Одножильный провод СИП используют при монтаже воздушных линий 20 киловольт. Производители рекомендуют использовать изделия данного типа в районах с любым климатом, кроме резко-континентального и арктического. Согласно стандартам, данный вид СИП провода может сохранять свои эксплуатационные качества при температурах от +90 до -20° С. 4. СИП-4. Изделие данного вида не имеет нулевого провода. Конструкция состоит из нескольких пар жил (двух или четырех) Если в маркировке имеется обозначение «Н», для их изготовления использовался сплав. Если буквенного обозначения нет – жилы выполнены из алюминия. Для наружной изоляции используется термопластичный поливинилхлорид. 5. СИП-5. Изделия данной марки по конструкции похожи на провода СИП-4. Отличие – материал термоизоляции – здесь используется ПЭТ. Благодаря этому на 30% повышается продолжительность воздействия допустимых температур. Используются СИП провода данного типа для монтажа на опорах ЛЭП 2,5 киловольт. Разрешен монтаж самонесущих изолированных проводов СИП-5 в районах с умеренным и холодным климатом. Какие бывают сечения кабеля СИП? Фазные токопроводящие жилы могут иметь сечение диаметром от 16 до 120 мм², а нулевая несущая жила – от 25 до 95 мм².

Минусы СИП панелей

В заключении хочется поговорить про минусы, куда же без них.

СИП панели не устойчивы к механическим воздействиям, то есть ее легко разрубить-разрезать и проникнуть внутрь.

  • При неправильном монтаже и подрезке, можно нарушить целостность панели – слои разойдутся, и потеряется прочность и звукоизоляция.
  • Дома из «СИП» герметичны как термос, соответственно чтобы избежать появления «мокроты» на стенах и плесени, нужно обязательно делать систему вентиляции! ЗАПОМНИТЕ!
  • Еще одним обязательным условием является то, что нужно хорошо закрывать все стыки при монтаже, чтобы вода не могла проникнуть в слой утеплителя. Обычно это делается при помощи бруса и монтажной пены.

Строение кабеля

СИП-1 – состоит из трех фазных токопроводящих жил и одной нулевой. Каждая фаза представляет собой жгут из нескольких алюминиевых жил, скрученных вокруг сердечника из алюминия. Фазные проводники изолированы полиэтиленом, нулевая – без изоляции, внутри жила имеет стальной сердечник.

СИП-2 – отличается от СИП-1 изоляцией. Она выполняется из сшитого полиэтилена и является очень прочной к механическим и температурным воздействиям. Кроме этого нулевая жила изолированна, также как и фазная жила.

СИП-3 – одножильный провод, который имеет стальной сердечник, вокруг которого закручены провода из сплава алюминия, меди и других добавок. Имеет большой диапазон поперечных сечений и способен работать в высоковольтных сетях при воздействии механических нагрузок и сурового климата.

СИП-4 – не имеет нулевого провода и состоит из нескольких пар жил из алюминиевого сплава с изоляцией, устойчивой к ультрафиолетовому излучению.

СИП-5 – имеет аналогичную СИП-4 конструкцию, но отличается увеличенной на 30 % прочностью и стойкостью к различным воздействиям (механическим, атмосферным и т.д.) на изоляцию.

Марка СИП-3

Данный вид кабеля относится к категории защищенных проводников, предназначенных для работы в составе высоковольтных ЛЭП. Благодаря своей конструкции, изделие обеспечивает пониженные потери напряжения на протяженных магистралях.

Конструкция кабеля СИП-3

Кабель выполнен по одножильной схеме с центральным алюминиевым сердечником. Для изоляции применяется стандартный светостабилизированный полиэтилен, сохраняющий эластичность при охлаждении до -40ºС. Проводка поставляется только в барабанах.

Наглядная схема изделия СИП-3

Примеры обозначений:

  • СИП-3 1*185 — 35кВ — кабель с жилой 185 мм2, предназначенный для передачи тока с напряжением 35 кВ;
  • СИП-3 1*16 20кВ — провод для линии с напряжением 20 кВ.

Особенности кабеля СИП-3

Конструктивными особенностями продукции являются:

  • единственная многопроволочная жила, изготовленная из алюминиевого сплава;
  • внешняя изоляция, имеющая номинальную толщину 3,5 мм.

Область применения кабеля СИП-3

Кабель применяется при постройке высоковольтных линий электропередач. Изделие способно работать в агрессивных химических средах, обладает стойкостью к механическим воздействиям (например, к перехлесту). Изоляция провода обеспечивает кратковременное сохранение работоспособности при перегреве до 250ºС (при коротких замыканиях). Кабель может использоваться в условиях плотной городской застройки, где невозможно установить традиционные опоры высоковольтных линий электропередач.

Характеристики провода СИП

Ну вот, мы и выбрали провода СИП, марки и сечения отвечающего нашим требованиям

Но, как и в любом другом случае, для нас важно знать еще и характеристики данного типа проводника. Условно их можно разделить на два типа – электрические и механические

Электрические характеристики

Начнем наш разговор с электрических характеристик, которые для любого проводника являются определяющими. К таковым можно отнести внутреннее сопротивление, сопротивление изоляции и требования, предъявляемые к проводнику при его высоковольтных испытаниях.

Допустимые токовые нагрузки проводов СИП

Электрическое сопротивление каждой отдельной жилы зависит от сечения провода, материала изготовления и температурных показателей. Ведь чем ниже температура проводника, тем ниже его сопротивление

А для нас крайне важно иметь как можно меньшее сопротивление проводника

Нормируемые значения сопротивление жил провода СИП

У проводов марки СИП максимальное электрическое сопротивление каждой отдельной жилы строго нормируется. Все эти данные сведены в таблице 3 ГОСТ 31946 – 2012. В ней мы видим, например, что провод сечением в 25 мм2 должен иметь сопротивление не выше 1,38 Ом на 1 км своей длины. А провод с сечением в 120 мм2 — уже сопротивление не более 0,288 Ом.

Высоковольтные испытания провода СИП

  • А вот что касается высоковольтных испытаний, то тут все немного сложнее. Дело в том, что для СИП-1, 2 и 4 устанавливаются одни нормы, а для марки СИП-3 другие. Это связано с классом напряжения.
  • Так вот, если вы решите проводить испытание своими руками, то провод до 1кВ следует выдержать в воде 10 минут. После этого он должен выдерживать напряжение в 4кВ не менее 5 минут. Кроме того, самонесущий провод должен выдерживать импульсное напряжение в 20кВ.
  • Что касается изделий марки СИП-3, то здесь все зависит от класса напряжения, на которое оно рассчитано. Так, провод на номинальное напряжение в 20кВ после выдержки в воде 10 минут должен 5 минут выдерживать напряжение в 6кВ. А вариант на номинальное напряжение в 35кВ, при таких же условиях должен выдерживать 10кВ.

Сводная таблица испытаний провода СИП

  • Кто-то может заподозрить нас в ошибке. Как это так: номинальное напряжение провода 20кВ, а испытывается он напряжением в 6кВ? Но это связано с тем, что данный тип изоляции не является основным — то есть к нему не предъявляется требование длительно выдерживать номинальное напряжение. Его задача снизить вероятность, а не полностью исключить любые возможные виды коротких замыканий как на видео.
  • Именно поэтому существует еще такой показатель, как пробивное напряжение, на которое так же испытывают провод СИП-3. После выдержки провода в воде в течение часа, пробивное напряжение должно быть не ниже 24кВ для проводов, предназначенных на напряжение в 20кВ, и не менее 40 кВ для проводов с номиналом в 35кВ.

Механические характеристики

Ну и напоследок бегло пробежимся по механическим характеристикам провода СИП. Этих параметров очень много, начиная от допустимых температур, и заканчивая содержанием сажи, или стойкостью к продавливанию изоляции при температуре в 90⁰С. Мы остановимся только на наиболее актуальных для нас.

Прежде всего, это разрывное усилие, которое должен выдерживать провод. Понятное дело, что данный показатель напрямую зависит от сечения провода.

Например, провод сечением в 25 мм2 должен выдерживать не менее 7,4кН, а сечением в 120 мм2 не менее 35,2кН. Если вам удобнее видеть эту величину в кгс, то 1кгс=10Н.

Разрывное усилие провода СИП

Отдельные требования предъявляются и к изоляции провода. Она должна плотно прилегать к нему, и поэтому усилие, необходимое для сдвига изоляции, строго нормируется.

Требования по плотности прилегания изоляции к проводу

  • Отдельным вопросом являются температурные воздействия. Нормальной для эксплуатации считается температура в пределах от +50⁰С до -40⁰С. Но он должен выдерживать и воздействие температур до +70⁰С или до -60⁰С.
  • Кроме того, он должен выдерживать воздействие солнечного излучения, дождя и других атмосферных факторов. А также циклические воздействие разных температур.
  • Существуют и другие параметры, которым должен отвечать провод СИП. Все они сведены на фото ниже.

Механические характеристики проводов СИП

Как выполняется монтаж самонесущего изолированного провода

Для монтажа данного типа кабельно-проводниковой продукции первоначально необходимо закрепить крючки на опорах ВЛ. Это выглядит следующим образом:

Данные крючки закрепляются с помощью бандажной ленты и бугелей. Бандажная лента закрепляется на опоре с помощью специального устройства для монтажа СИП которое также изображено на верхнем фото.

После того как крючки закреплены на них прикрепляются специальные ролики. В результате должна получится следующая конструкция:

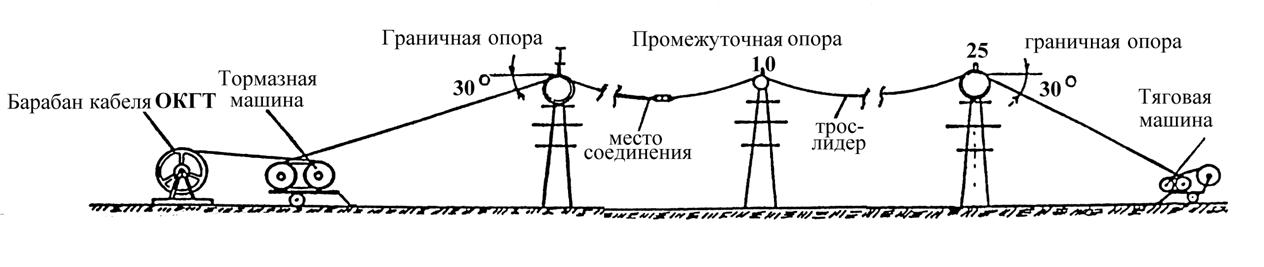

Далее необходимо соединить трос-лидер с проводом СИП и пропустить трос через ролики.

После того как трос будет протянут можно натягивать СИП-кабель. Это обычно делается с помощью лебедки как представлено на верхнем фото.

В случаях если провод СИП состоит из нескольких отрезков, то их соединение выполняется с помощью специальных гильз для прессовки:
