Особенности и назначение блочных тепловых пунктов

Виды наружных теплосетей

Данные системы различаются:

• по типу носителя — паровые или водяные;
• по виду отпуска тепловой энергии потребителям — закрытые или открытые;
• по числу теплопроводов (труб) в магистрали — однотрубные или многотрубные;
• по виду транспортировки — магистральные и распределительные;
• по типу доставки — централизованные и децентрализованные.

Наружные тепловые сети — это довольно сложные системы, они имеют множество различных параметров и характеристик. И чтобы осуществить их монтаж на высоком уровне, необходимо обладать соответствующей квалификацией, разбираться в тонкостях каждого фактора и признака, по которым классифицируются теплосети, и уметь соотносить их между собой.

Сотрудники «Акрукс-Про» — квалифицированные специалисты с богатым запасом теоретических знаний и многолетним опытом применения их на практике.

Работа со сложными инженерными проектами позволяет нашим сотрудникам регулярно совершенствовать свои навыки.

Классификация тепловых пунктов

Теплораспределительный пункт, комплекс установок, предназначенных для распределения тепла, поступающего из тепловой сети, между потребителями в соответствии с установленными для них видом и параметрами теплоносителя.

ИТП, Индивидуальный Тепловой Пункт

Тепловой пункт оборудуется приборами регулирования и учёта расхода тепла. В тепловом пункте обслуживающем потребителей пара, обычно размещаются редукционно-охладительные установки, снижающие давление и температуру пара до требуемых значений, и установки для сбора и возврата конденсата в источник теплоснабжения. В тепловом пункте распределяющем горячую воду, расходуемую на коммунально-бытовые нужды, обычно устанавливается смесительное устройство, которое снижает температуру поступающей из тепловой сети воды до значения, предусмотренного, например, в системе отопления. В СССР наибольшее распространение в качестве смесительных устройств получили водоструйные элеваторы (эжекторы), применяются также центробежные насосы смешения.

Тепловой пункт независимых систем теплоснабжения оборудуются водо-водяными подогревателями отопления. При закрытых системах в тепловом пункте устанавливаются водо-водяные подогреватели горячего водоснабжения, чаще всего двухступенчатые, позволяющие сократить расход воды в тепловой сети. При открытых системах в оборудовании теплового пункта обычно предусматриваются клапаны для смешения воды, поступающей на горячее водоснабжение из подающей и обратной линий тепловой сети, и автоматического поддержания заданной температуры смешанной воды.

Различают индивидуальные тепловые пункты (ИТП), обслуживающие одно здание (или его часть) и располагаемые обычно в его подвале, и центральные тепловые пункты, обслуживающие сеть или группу зданий и размещаемые, как правило, в отдельных сооружениях. В ЦТП устанавливают подогреватели (теплообменники) и циркуляционные насосы для горячего водоснабжения, поддерживающие нужную температуру и напор воды у водоразборных точек. При необходимости в ЦТП размещаются насосы холодного водоснабжения, пожарные насосы и другое инженерное оборудование микрорайона.

Блочные модульные тепловые пункты (БТП)

Отдельной строкой стоит отметить БЛОЧНЫЕ или МОДУЛЬНЫЕ тепловые пункты (БТП или МТП). К сожалению, современные производители блочно-модульных тепловых пунктов позиционируют свою продукцию как универсальную, и подходящую к каждому объекту. Однако, это не совсем верно.

Преимущества блочно-модульных тепловых пунктов:

• Системы «заводской» готовности.
• Одна гарантия на всё оборудование
• Компактный размер
• Простота монтажа

Однако, по нашему мнению у блочно-модульных тепловых пунктов имеются и недостатки:

Неэластичность конструкции. Сборный тепловой пункт можно разместить, порой, в достаточно необычных условиях, посреди другого оборудования, в уже существующей котельной, вытянуть тепловой пункт в одном из направлений, в других нестандартных местах и по нестандартной схеме размещения.

Порой, за счет того, что все элементы теплового пункта поставляются одной компанией, которая работает для получения своей прибыли, стоимость БТП может превышать стоимость стандартного теплового пункта. При монтаже сборного теплового пункта Заказчик может выбрать марку любого оборудования, использующегося на его Объекте. При монтаже БТП (МТП) марку оборудования выбирает фирма-производитель блочно-модульного теплового пункта. Наша компания видит свою задачу ещё и в том, чо бы на стадии предварительных расчетов, помочь Заказчику определиться, какой из видов тепловых пунктов максимально полезен именно для Его объекта, как с технической, так и с экономической точки зрения.

ЦТП — Центральные Тепловые Пункты.

В течение многих лет теплоснабжение в районах массовой застройки осуществляется от ТЭЦ или мощных тепловых станций через центральные тепловые пункты — ЦТП и ИТП.

ЦТП — это центральный тепловой пункт, то есть аналогичный распределитель тепла, как и ИТП, но гораздо более мощный, больший по размерам и обеспечивающий подачу тепла на несколько домов или целый квартал. Он обычно занимает отдельно стоящее здание.

Теплосети: назначение и краткая классификация

Главная > Полезная информация > Теплосети: назначение и краткая классификация

Чтобы обеспечить любой объект теплом, его подключают к специальной системе, которую называют тепловой сетью.

Тепловые сети представляют собой систему трубопроводов, другого дополнительного оборудования и вспомогательных сооружений и предназначены для доставки теплоносителя от генератора тепла (в качестве его могут выступать котельная, ТЭС, ТЭЦ) к конечному потребителю. Затем теплоноситель направляется обратно в генератор, где повторно нагревается. Надежность, эффективность и долговечность всей сети зависит как от корректного ее проектирования, так и от правильного монтажа.

Основная классификация теплосетей

Все тепловые сети подразделяются на:

• централизованные, подключенные к крупным поставщикам тепла – районным котельным, ТЭЦ, ТЭС, ГЭС, ГрЭС, АЭС, и снабжающие теплоносителем массу объектов;
• децентрализованные, обеспечивающие доставку теплоносителя потребителям от небольших автономных котельных (миникотельных в частных домах, жилых комплексах, коттеджных поселках, на муниципальных или коммерческих объектах).

По своей функциональной роли сети классифицируются на:

• магистральный трубопровод, предназначенный для транзитного транспортирования носителя тепла от генератора к распредузлам. Как правило, такая магистраль охватывает всю территорию населенного пункта и представляет собой закольцованную сеть. Ее основная задача — снабдить теплом весь объект.
• распределительные, подводящие тепло от узлов распределения к точкам ответвлений.
• собственно ответвления, служащие для подачи теплоносителя отдельным потребителям.

По основному виду переносимого вещества системы подразделяются на паровые и водяные. Первые предназначены, в основном, для промышленных объектов, а вторые – для коммунальных хозяйств.

По количеству подающих и обратных труб системы разделяются на одно- и многотрубные, а по способу своего монтажа – на под- и надземные. Первые активно применяются в черте населенных пунктов, а надземные — за пределами города или для промышленных магистралей. В этом случае трубопровод укладывается на эстакады или другие опоры.

Подземные виды прокладки теплосетей также разделяются на бесканальный и канальный монтаж. При первом трубы, предварительно изолированные пенополиуретаном, полиэтиленовой или любой иной пенополимерминеральной оболочкой, укладываются прямо в грунт. При канальном монтаже трубы находятся в специально подготовленных желобах или лотках.

Автоматизированный тепловой пункт

Индивидуальный тепловой пункт (ИТП) отвечает за обеспечение одно здание или его часть теплом и горячей водой. Основные отличия автоматизированного теплового пункта (АТП) заключаются в наличии автоматики, то есть вся система теплового пункта работает самостоятельно и не требует постороннего вмешательства. ИТП способен не только обеспечить здание горячей водой, но и может осуществлять вентиляцию строения. В объектах коммунального хозяйства и жилого сектора актуальным будет АТП.

Для эффективной и бесперебойной работы автоматизированного теплового пункта нужно подключить теплоноситель и водопроводную воду, а также подвести электроэнергию, необходимую для циркуляционных насосов. Индивидуальный автоматизированный тепловой пункт небольшого размера используется в домах с небольшим количеством человек (например, одна семья) или маленьких зданиях, подключенных к центральному теплоснабжению. Такой АТП рассчитан на нагревание воды, а также для отопления помещения небольшой мощности. Индивидуальный автоматизированный теплопункт большого размера предназначается для массивных помещений или многоэтажных зданий и требует значительной мощности.

Среди неоспоримых преимуществ автоматизированного теплового агрегата стоит назвать длину трубопроводов, которая почти в два раза меньше обычной. Также существенно понижены расходы электроэнергии. Автоматизирование оборудования исключает необходимость присутствия специализированного персонала

Таким образом затраты на обслуживание АТП сокращаются на 20 %.еще одно важное достоинство – это сокращение аварийности, которая возможна благодаря отсутствию трубопровода горячего водоснабжения

При помощи автоматизированной тепловой системы в здании можно обеспечивать комфортные условий пребывания

При этом важно строго учитывать параметры теплоносителя. Также среди важных функций АТП присутствуют контроль давления воды в отопительных системах, температуры, контроль качества водопроводной воды и температуры воздуха в помещениях

Наличие счетчиков обеспечивает оплату потребления энергии и тепла по факту, то есть переплата невозможна. Для уменьшения затрат возможен переход на трубы меньшего размера.

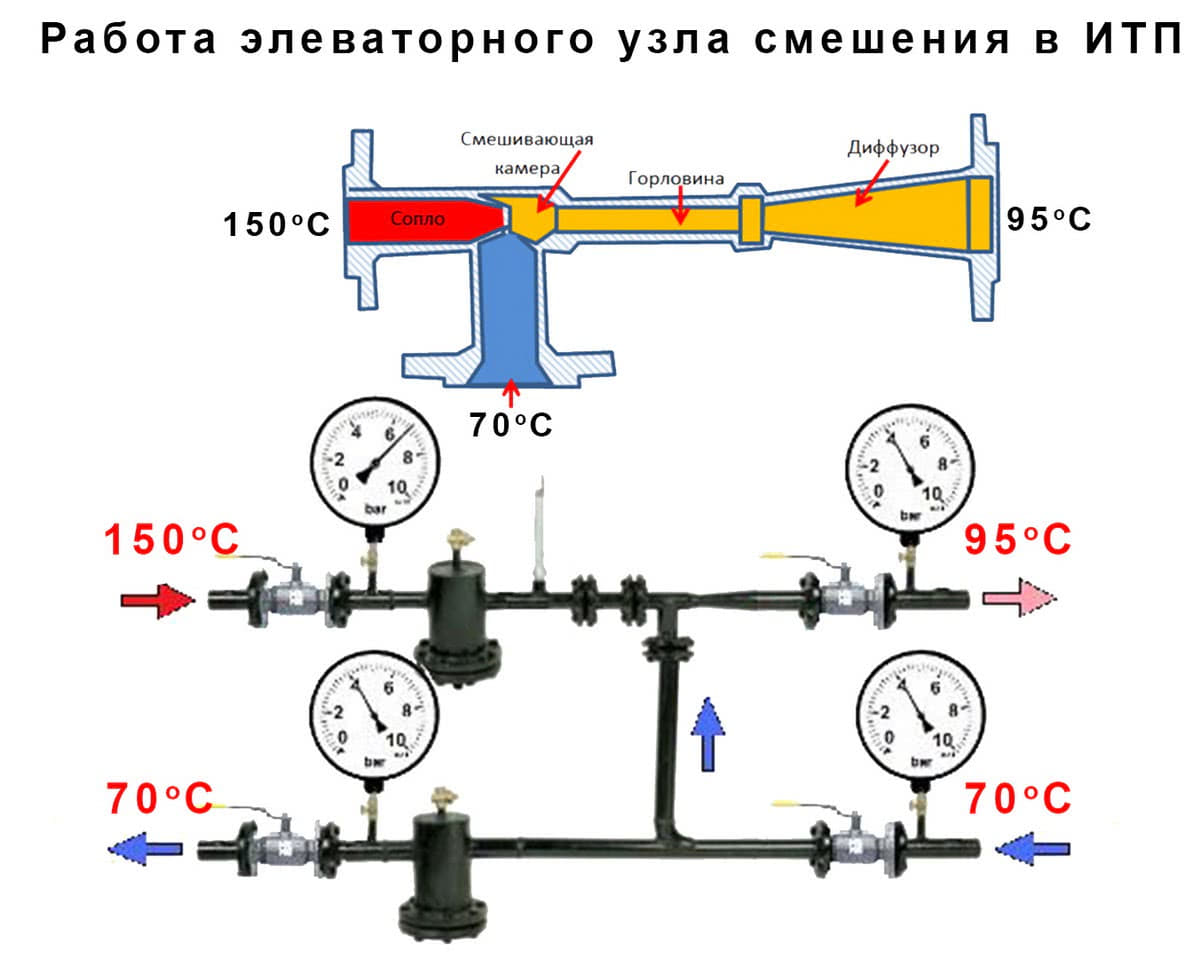

Как работает тепловой пункт с элеваторным узлом смешения

Элеваторные узлы смешения устанавливают в тепловых пунктах зданий, которые подключены к тепловой сети работающей в режиме с качественным регулированием на «перегретой» воде.

Качественное регулирование предполагает изменение температуры воды поступающей в систему отопления в зависимости от температуры наружного воздуха, при постоянном расходе воды циркулирующей в ней.

«Перегретой» вода считается, если она поступает из тепловой сети с температурой, превышающей необходимую для подачи в систему отопления.

Например, тепловая сеть может работать по графику 150/70, 130/70 или 110/70, а система отопления рассчитана на график 95/70. Температурный график 150/70 предполагает, что при расчётной температуре наружного воздуха (для Киева это -22°С) температура на вводе тепловых сетей в дом должна быть равной 150°C, а уйти в тепловую сеть должна с температурой 70°C, при этом в дом рассчитанный на график 95/70 эта вода должна попасть с температурой 95°C.

Элеваторный узел смешивает поток воды из подачи тепловой сети с температурой 150°C и поток воды вышедший из системы отопления с температурой 70°C, — в результате смешения на выходе из элеватора получается поток с температурой 95°C, который подаётся в систему отопления.

Как происходит смешение

В камере смешения элеваторного узла расположен конфузор «сопло / конус» разгоняющий поток перегретой воды. При повышении скорости потока давление в нём понижается (это свойство описано законом Бернулли) на столько, что становится несколько ниже давления в обратном трубопроводе. Разница давлений между камерой смешения и обратным трубопроводом приводит к перетеканию теплоносителя через перемычку «сапог элеватора» из обрата в подачу.

В камере смешения образуется смесь двух потоков с уже требуемой температурой, но давлением ниже давления обратного трубопровода. Смесь поступает в диффузор элеватора, в котором скорость потока понижается, а давление повышается над давлением обратного трубопровода. Повышение давления составляет не более 1,5 м.вод.ст, что и накладывает на элеваторные узлы ограничения в применении для систем отопления с высоким гидравлическим сопротивлением.

1 Дешёвый и простой

2 Не требует обслуживания

3 Не зависит от электрической сети

Недостатки элеваторных узлов смешения

1 Не совместим с автоматическими регуляторами, поэтому нормативно запрещена их совместная установка.

2 Создаёт располагаемый напор на вводе в систему отопления не более 1,5м.вод.ст., что исключает установку элеваторных тепловых пунктов в зданиях системы отопления которых оборудованы радиаторными термостатическими клапанами.

3 Элеваторный узел обладает постоянным коэффициентом смешения, что не позволяет подать в систему отопления теплоноситель необходимой температуры, при недогреве в тепловой сети.

4 Слишком высокая чувствительность к располагаемому напору на вводе тепловой сети. Снижение располагаемого напора относительно расчётного значения ведёт к снижению объёмного расхода воды циркулирующего в системе отопления, что в свою очередь приводит к разбалансировке системы и останове дальних стояков/ветвей.

5 Для работы элеватора разница давлений между подающим и обратным трубопроводом должна превышать 15 м.вод.ст.

Где установлены тепловые пункты с элеваторными узлами?

Практически все системы отопления введённые в эксплуатацию до 2000 года оборудованы тепловыми пунктами с элеваторными узлами.

Где можно применять элеваторные ИТП?

В настоящее время для всех проектируемых и реконструируемых жилых и административных зданий, обязательно применение автоматического регулирования в тепловом пункте. Применение же элеваторных узлов совместно с автоматическими регуляторами запрещено нормативно.

Элеваторные узлы могут устанавливаться лишь на объектах где нет необходимости в автоматическом управлении системой отопления, располагаемый напор (разница давлений между подающим и обратным трубопроводом) на вводе стабилен и превышает 15 м.вод.ст, для работы подключённой системы отопления достаточно перепада давлений между подачей и обратом в 1,5м.вод.ст, а система отопления работает с постоянным расходом и не оборудована автоматическими регуляторами.

Сравнение ЦТП и ИТП

В наше время всё чаще используют ИТП для подключения здания к теплосетям.

В чем преимущество и минусы каждой из систем рассмотрим на примере таблицы ниже.

Основные типы тепловых пунктов

Узлы подключения системы к источнику тепловой энергии бывают двух типов:

1. Одноконтурные;
2. Двухконтурные.

Одноконтурный тепловой пункт – это наиболее распространенный тип подключения потребителя к источнику тепловой энергии. В этом случае для системы отопления дома используется непосредственное соединение с магистралью горячего водоснабжения.

Одноконтурный тепловой пункт имеет одну характерную деталь – его схема предусматривает трубопровод, соединяющий прямую и обратную магистрали, который называется элеватор.

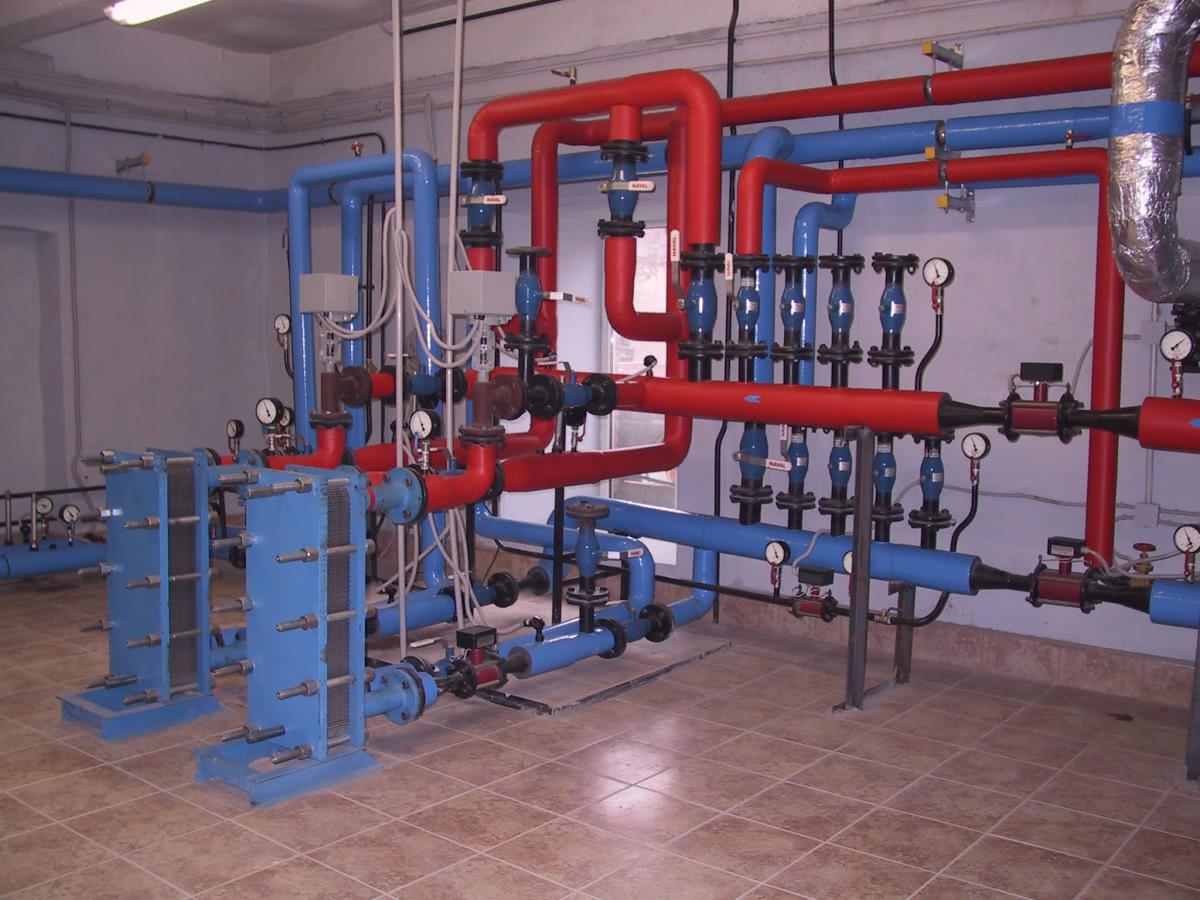

Двухконтурный тепловой пункт

В этом случае теплоносители двух контуров системы не смешиваются. Для передачи тепла от одного контура другому используется теплообменник, обычно пластинчатый.

Схема двухконтурного теплового пункта приведена ниже.

Пластинчатый теплообменник – это устройство, состоящее из ряда полых пластин, по одним из которых прокачивается нагревающая жидкость, а по другим – нагреваемая. У них очень высокий коэффициент полезного действия, они надежны и неприхотливы. Количество отбираемого тепла регулируется изменением числа взаимодействующих друг с другом пластин, поэтому забор охлажденной воды из обратной магистрали не требуется.

Балансировка системы

Балансировочные клапаны настраиваются после установки оборудования и пуска теплоносителя

Расчеты любой гидравлической схемы очень сложны. При монтаже проявляются особенности и отклонения, которые при вычислениях учесть невозможно: засоры, окалина, сужения. На практике гидравлику увязывают на этапе проектирования, а затем производят наладку с помощью балансировочных клапанов. Это устройство – регулируемая шайба. С ее помощью меняют пропускную способность клапана, то есть гидравлическое сопротивление. Таким образом связывают работу всех контуров.

Балансировочные клапаны ставят на все узлы и системы ТП: теплообменник, насосы, контуры водоснабжения, вентиляции, отопления. Дополнительные устройства требуются для согласования работы контуров и компенсации работы насосов.

Виды ИПТ по типу систем потребления тепловой энергии

Системы можно использовать стандартные, а можно сделать комбинированными. Так классические варианты подбора систем обеспечения теплом заключаются в следующей комплектации к общей схеме ИТП:

1. Функция отопления.
2. Подача горячей воды.
3. Совмещение двух функций – отопления и горячего водоснабжения (ГВС).
4. Совмещение подачи горячей воды и теплой вентиляции.

Виды ТП

Различие ТП — в количестве и видах систем потребления.

Особенности типа потребителя предопределяют схему и характеристики требуемого оборудования.

Отличается способ монтажа и расстановки комплекса в помещении.

Выделяют следующие виды:

• ИТП для единственного здания или его части, расположенный в подвале, техническом помещении или рядом стоящем сооружении.
• ЦТП — центральный ТП обслуживает группу зданий или объектов. Располагается в одном из подвалов или отдельном сооружении.
• БТП — блочный тепловой пункт. Включает один или несколько блоков, изготовленных и поставленных на производстве. Отличается компактным монтажом, применяется для экономии места. Может выполнять функцию ИТП или ЦТП.

Учётные приборы

Прибор для учёта позволяют правильно рассчитать объемы потребляемой тепловой энергии, которые необходимы для расчетного взаимодействия между предприятием, подающим услуги и абонентом, их потребляющим. Это исключает риск завышения значений нагрузки поставщиками тепла. Приборы учета нужны для следующих операций:

1. Создание комфортных отношений компании с клиентами-абонентами в виде точных взаиморасчетов.
2. Ведение в документальной форме истории рабочих параметров системы (давление, расход теплоносителя, и температура).
3. Рациональное использование всей энергоподающей системы – гидравлика, тепловой режим и контроль над этим.

Прибор учёта имеет следующую комплектацию:

• счетчик;
• манометр и танометр;
• преобразователи – на расход и подачу;
• фильтр (сетчато-магнитный).

Как обслуживается:

1. Считывающее устройство включают и снимают показания.
2. Проводят анализ.
3. Выясняют причин сбоев.
4. Проверяют пломбы на целостность.
5. Снова делают анализ.
6. Проверяют и сравнивают показания температур посредством термометров на трубопроводах.
7. Проверка контактов заземления.
8. Дополнение масла в гильзах.
9. Очищение фильтров и иных участков от грязи и пыли.

Индивидуальные и центральные тепловые пункты

Центральный тепловой пункт распределяет тепловую энергию, полученную из магистральной теплосети, между несколькими зданиями. Как правило, ЦТП обслуживает все здания в пределах одного квартала. Также центральные тепловые пункты устанавливаются для обслуживания больших промышленных, складских или административных территорий. Центральный тепловой пункт размещается в отдельно стоящем здании.

Индивидуальные тепловой пункт обслуживает одного потребителя, например, один жилой дом, или, одно административное здание. В некоторых случаях индивидуальный тепловой пункт может работать даже для отдельного помещения в здании. Для размещения ИТП отдельное строение не нужно, поскольку смонтировать его можно в подсобном помещении.

Что такое ТП

Тепловой пункт – это конструкция, включающая в себя ряд автоматических устройств. Устанавливается в подвальной части объекта и служит проводником между внутридомовыми тепловыми сетями и устройствами потребления.

Теплоноситель (нагретая вода) транспортируется от центральной котельной в ТП, далее идет его распределение по зданиям, расположенным в жилом районе, через трубопроводы. В тепловом пункте зачастую приготавливается горячая вода для всего микрорайона, поэтому от него к каждому помещению идет несколько трубопроводов: отопительные и для горячего водоснабжения.

Центральный ТП одновременно обслуживает множество объектов, которые должны получать отопление и горячую воду одинаково, но на практике все эти постройки расположены от котельной на разном расстоянии, каждый имеет свой уровень тепловой нагрузки и теплотехнические характеристики. В таких системах добиться нужного качества теплоносителя, то есть управлять его температурой и давлением можно только путем изменения температуры или напора воды в центральной котельной, но из-за этого подстроить ее под нужды определенного объекта невозможно.

Для этой задачи выполняется оборудование индивидуальных тепловых пунктов, которые располагаются у входа теплоносителя в объект, регулируя подачу тепла и меняя ее интенсивность под разные погодные условия.

Тепловые пункты и их типы

Существует несколько типов пунктов тепла, которые различаются между собой способами подключения к тепловой магистрали, а также к потребителям тепла. Другое различие между ними заключается в особенностях монтажа, а также в выборе места размещения.

Наиболее популярные типы тепловых пунктов следующие:

·                        центральный ЦТП, обеспечивающий теплом нескольких потребителей (например, многоэтажные дома или промышленные предприятия), размещенный в пристроенном помещении или (редко) в подвальных помещениях;

·                        индивидуальный тепловой пункт (ИТП), разработанный для подачи тепла одному потребителю (обычно размещается в техническом помещении здания или в подвале, иногда – в пристройке);

·                        блочный тепловой пункт (БТП), включающий в себя готовые системы блоков (обычно очень компактных), и оборудуемый тогда, когда пространство под монтаж ограничено.

Следует помнить, что при планировании установки теплового пункта необходимо обязательно учитывать объем потребления тепла и тип снабжаемой постройки.

Виды и особенности теплопунктов.

Индивидуальный (автоматизированный) тепловой пункт способен обслуживать одно небольшое здание. Чаще всего применяется для подачи тепла в частное домовладение, один многоквартирный дом или небольшое здание производственного назначения.

Установка ИТП позволяет в полной мере оценить его основные достоинства:

·                        ощутимая экономия средств (энергия поступает к потребителю равномерными порциями);

·                        температурный режим и напор устанавливаются заранее и поддерживаются автоматически в ходе работы;

·                        значительно сокращается протяженность системы отопления (трубопроводов);

Что касается центрального теплового пункта, то он в состоянии круглогодично поставлять тепло и горячую воду в несколько строений сразу. Примерный состав ЦТП следующий:

·                        теплообменник (подбирается индивидуально);

·                        насосная группа (обеспечивает циркуляцию и подачу воды);

·                        механические счетчики (воды и тепла);

·                        другие измерительные приборы, а также регулировочная арматура.

Особенностью блочного теплового пункта является то, что он не требует предварительной подготовки и настройки, а может быть сразу включен в работу. Он изготавливается в заводских условиях, довольно сложен по своей конструкции и обычно предназначен для подключения к системе теплоснабжения новостроек или реконструированных зданий. Преимуществами БТП является его высокая автоматизация, простой монтаж, компактность и высокие энергосберегающие показатели.

Приобретение и установка БТП позволят:

·                        получить современный автоматизированный тепловой комплекс с высокой эффективностью, бесшумный в работе;

·                        сэкономить на обслуживающем персонале, а также на затратах по расходу энергии, теплоносителя, техническому обслуживанию и ремонту;

·                        произвести установку данной компактной системы даже в небольшом подвале или другом подсобном помещении;

·                        быстро наладить теплоснабжение и подачу горячей воды потребителям за счет простого и оперативного подключения к тепловой магистрали.

Подобрать наиболее подходящий вариант теплового пункта для конкретного объекта непросто, с этим могут справиться только настоящие опытные профессионалы в этой области.

Стоимость и данные для подбора ИТП.

На стоимость каждого теплового пункта оказывают влияние следующие факторы:

·                        необходимая мощность;

·                        необходимое качества;

·                        тип теплового пункта.

Естественно, что наибольшую стоимость будет иметь современный тепловой пункт с высокой степенью автоматизации. Однако, как показывает практика, приличная стоимость такого комплекса полностью себя оправдывает в процессе эксплуатации.

При условии, что все режимы работы ИТП отлажены правильно, экономия ресурсов будет наиболее ощутимой. Для обслуживания такого высокоавтоматизированного теплового пункта потребуется минимум персонала и времени. Это обстоятельство позволит снизить затраты наполовину.
