Температурный график тепловой сети

Регулировка

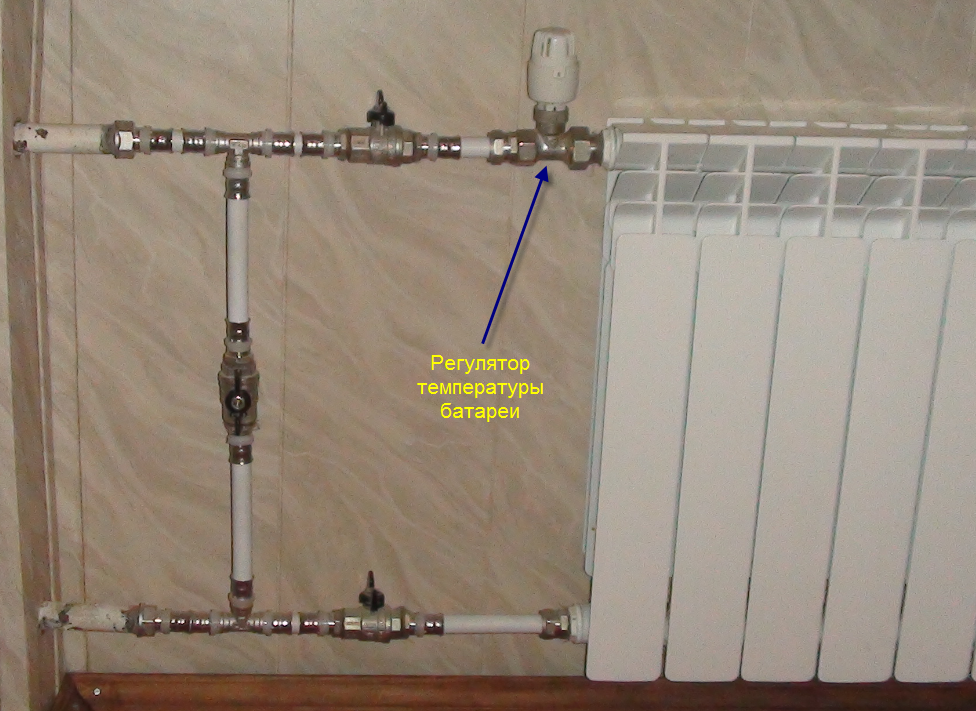

Регулятор отопления

Автоматический контроль обеспечивается регулятором отопления.

В него входят следующие детали:

  1. Вычислительная и согласующая панель.
  2. Исполнительное устройство на отрезке подачи воды.
  3. Исполнительное устройство, выполняющее функцию подмеса жидкости из возвращённой жидкости (обратки).
  4. Повышающий насос и датчик на линии подачи воды.
  5. Три датчика (на обратке, на улице, внутри здания). В помещении их может быть несколько.

Регулятором прикрывается подача жидкости, тем самым, увеличивается значение между обраткой и подачей до величины, предусмотренной датчиками.

Для увеличения подачи присутствует повышающий насос, и соответствующая команда от регулятора. Входящий поток регулируется «холодным перепуском». То есть происходит понижение температуры. На подачу отправляется некоторая часть жидкости, поциркулировавшая по контуру.

Датчиками снимается информация и передаётся на управляющие блоки, в результате чего, происходит перераспределение потоков, которые обеспечивают жёсткую температурную схему системы отопления.

Иногда, применяют вычислительное устройство, где совмещены регуляторы ГВС и отопления.

Регулятор на горячую воду имеет более простую схему управления. Датчик на горячем водоснабжении производит регулировку прохождения воды со стабильной величиной 50°C.

Плюсы регулятора:

  1. Жёстко выдерживается температурная схема.
  2. Исключение перегрева жидкости.
  3. Экономичность топлива и энергии.
  4. Потребитель, независимо от расстояния, равноценно получает тепло.

Теплосети — параметры

Эксплуатация, технические параметры оборудования, правила проектирования и монтажа тепловых сетей (ТС) регламентированы в нормах и правилах СНиП 2.04.07-86, его основные положения:

  1. Нормативы распространяются на теплосети и размещенное на них оборудование, транспортирующие нагретую до температуры максимум +200 °С воду или водяной пар с температурным пределом +440 °С при максимальном давлении Ру в трубах 6,3 МПа (63 бара, 63 атмосферы).
  2. Нормы действуют на водяные, паровые и конденсаторные теплосети на участке от запорной арматуры на выходе коллекторов или от стен теплового источника до входных задвижек теплопунктов (ТП) зданий.
  3. Теплосети с водяным носителем положено проектировать двухтрубными с одновременной подачей тепловой энергии на нужды отопления, вентилирования, горячего водоснабжения (ГВС), технологических процессов.
  4. Системы ГВС присоединяют к двухтрубным теплосетям открытого типа (с расширительным баком на чердаке) через трубы подачи и обратки. В замкнутой отопительной системе с гидроаккумуляторным баком и циркуляционным электронасосом подсоединение магистрали ГВС осуществляется через водонагреватели косвенного теплообмена.
  5. Системы ГВС могут подключаться к теплосетям через пароводяные водонагреватели.
  6. При двухтрубной разводке подключение отопительных контуров и вентиляции потребителей производится непосредственно по зависимой схеме.

Рис. 2 Показатели теплопотока (Вт) на обогрев 1 м2 жилых построек по СНиП 2.04.07-86

Как рассчитывается?

Выбирается метод регулирования, затем делается расчёт

Во внимание берётся расчётно-зимний и обратный порядок поступления воды, величина наружного воздуха, порядок в точке излома диаграммы. Существуют две диаграммы, когда в одной из них рассматривается только отопление, во второй отопление с потреблением горячей воды

Для примера расчёта, воспользуемся методической разработкой «Роскоммунэнерго».

Исходными данными на теплогенерирующую станцию будут:

  1. Тнв – величина наружного воздуха.
  2. Твн – воздух в помещении.
  3. Т1 – теплоноситель от источника.
  4. Т2 – обратное поступление воды.
  5. Т3 – вход в здание.

Мы рассмотрим несколько вариантов подачи тепла с величиной 150, 130 и 115 градусов.

При этом, на выходе они будут иметь 70°C.

Полученные результаты сносятся в единую таблицу, для последующего построения кривой:

Итак, мы получили три различные схемы, которые можно взять за основу. Диаграмму правильней будет рассчитывать индивидуально на каждую систему. Здесь мы рассмотрели рекомендованные значения, без учёта климатических особенностей региона и характеристик здания.

Если в доме автономное отопление, то здесь расчёт диаграммы не требуется. Наличие уличных и комнатных датчиков, дают возможность передавать информацию на программное управление котла.

Чтобы уменьшить расход электроэнергии, достаточно выбрать низкотемпературный порядок в 70 градусов и будет обеспечиваться равномерное распределение тепла по отопительному контуру. Котёл следует брать с запасом мощности, чтобы нагрузка системы не влияла на качественную работу агрегата.

Предварительные работы

Зима наступает каждый год, но для коммунальщиков это всегда неожиданность. В соответствии с ПП №354 управляющая компания и РСО должны проводить профилактические работы инженерных сетей до начала отопительного сезона.

Начало и конец отопительного сезона

Начало периода для подачи теплоснабжения в квартиры зависит от субъекта Российской Федерации. Включить ресурс в дома нужно согласно закону с 1 по 15 октября. Завершение отопительных работ приходится на первые числа апреля до середины мая.

Правила

Согласно закону, руководство местного муниципалитета должно согласовать сроки начала и окончания периода подачи тепла с вышестоящими органами. При этом средняя температура, при которой включают отопление, составляет +8°С.

ТЭЦ и коммунальными службами отвечают за поддержание необходимого уровня ресурса в жилых квартирах. В таблице приведены нормативы:

Таблица 2.

Вид отапливаемого помещения Норма, ниже которой не должна опускаться температура внутри объекта недвижимости. Условие – помещение теплоизолировано.
Квартира в МКД, частный дом 18-20 °С. Если на улице ниже -30°С, то показатель увеличивается на 2°
Помещение, в котором работают люди 20 °С
Классные комнаты при школах 18 °С
Игровые в детских садах 22 °С
Спальни в дошкольных учреждениях 19 °С
Подъезды, коридоры, лестничные проемы в МКД 16 °С

Особенности регионов

В силу того, что Россия занимает большую территорию и находится в нескольких климатических зонах, она простирается далеко на север. Разумеется, погодные условия разные, поэтому окончательное решение по вопросам тепла в конкретном регионе лежит на местном муниципалитете.

К примеру, в этой году, прекратили подачу тепла:

Нормы температуры

  • ДБН (В. 2.5-39 Тепловые сети);
  • СНиП 2.04.05 «Отопление вентиляция и кондиционирование».

Для расчетной температуры воды в подаче принимается та цифра, которая равняется температуре воды на выходе из котла, согласно его паспортным данным.

Для индивидуального отопления решать, какая должна быть температура теплоносителя, следует с учетом таких факторов:

  1. Начало и завершение отопительного сезона по среднесуточной температуре на улице +8 °C на протяжении 3 суток;
  2. Средняя температура внутри отапливаемых помещений жилищно-коммунального и общественного значения должна составлять 20 °C, а для промышленных зданий 16 °C ;
  3. Средняя расчетная температура должна соответствовать требованиям ДБН В.2.2-10, ДБН В.2.2.-4, ДСанПиН 5.5.2.008, СП №3231-85.

Согласно СНиП 2.04.05 «Отопление вентиляция и кондиционирование» (пункт 3.20) предельные показатели теплоносителя такие:

  1. Для больницы – 85 °С (исключая психиатрические и наркоотделения, а также помещения административного или бытового назначения);
  2. Для жилых, общественных, а также бытовых сооружений (не считая залы для спорта, торговли, зрителей и пассажиров) – 90 °С;
  3. Для зрительных залов, ресторанов и помещений для производства категории А и Б – 105 °С;
  4. Для предприятий общепита (исключая рестораны) – это 115 °С;
  5. Для помещений производства (категория В, Г и Д), где выделяется горючая пыль и аэрозоли – 130 °С;
  6. Для лестничных клеток, вестибюлей, переходов для пешеходов, техпомещений, жилых зданий, помещений производства без наличия загорающейся пыли и аэрозолей – 150 °С.

В зависимости от внешних факторов, температура воды в системе отопления может быть от 30 до 90 °С. При нагреве свыше 90 °С начинают разлагаться пыль и лакокрасочное покрытие. По этим причинам санитарные нормы запрещают осуществлять больший нагрев.

Для расчета оптимальных показателей могут быть использованы специальные графики и таблицы, в которых определены нормы в зависимости от сезона:

  • При среднем показателе за окном 0 °С подача для радиаторов с различной разводкой устанавливается на уровне от 40 до 45 °С, а температура обратки – от 35 до 38 °С;
  • При -20 °С на подачу осуществляется нагрев от 67 до 77 °С, а норма обратки при этом должна быть от 53 до 55 °С;
  • При -40 °С за окном для всех приборов отопления ставят максимально допустимые значения. На подаче это – от 95 до 105 °С, а на обратке – 70 °С.

Оптимальные значения в индивидуальной системе отопления

Автономное отопление помогает избегать многих проблем, которые возникают с централизованной сетью, а оптимальная температура теплоносителя может регулироваться в соответствии к сезону. В случае индивидуального отопления под понятие нормы включают теплоотдачу прибора отопления на единицу площади помещения, где стоит этот прибор. Тепловой режим в данной ситуации обеспечивается конструктивными особенностями отопительных приборов.

Важно следить, чтобы носитель тепла в сети не остужался ниже 70 °С. Оптимальным считают показатель 80 °С

С газовым котлом контролировать нагрев легче, потому что производители ограничивают возможность нагрева теплоносителя до 90 °С. Используя датчики для регулировки подачи газа, нагрев теплоносителя можно регулировать.

Немного сложнее с аппаратами на твердом топливе, они не регулируют подогрев жидкости, и запросто могут превратить ее в пар. А уменьшить жар от угля или древесины поворотом ручки в такой ситуации невозможно. Контроль нагрева теплоносителя при этом достаточно условный с высокими погрешностями и выполняется поворотными термостатами и механическими заслонками.

ВОЗДЕЙСТВИЕ ТЕМПЕРАТУРЫ НА ХАРАКТЕРИСТИКИ ТЕПЛОНОСИТЕЛЯ

Кроме перечисленных выше факторов, температура воды в трубах теплоснабжения воздействует на ее характеристики. На этом базируется метод функционирования гравитационных систем отопления. При росте значения нагрева воды осуществляется ее расширение и появляется циркуляция.

ТЕПЛОНОСИТЕЛИ ДЛЯ СИСТЕМЫ ОТОПЛЕНИЯ

Но при использовании антифризов превышение нормальных показателей температура в батареях отопления может привести к другим результатам. Поэтому для теплоснабжения с теплоносителем, который отличается от воды, необходим сначала определить допустимые значения его нагрева. Это не касается температуры радиаторов центрального теплоснабжения в квартире, так как в таких устройствах не используются жидкости на базе антифризов.

Антифриз применяется тогда, если будет наблюдаться риск воздействия низкой температуры на батареи отопления. В отличие от воды он не переходит из жидкого состояния в кристаллообразное при значении 0 градусов. Но если работа теплоснабжения выходит за нормы таблицы температур для отопления в большую сторону – могут наблюдаться следующие явления:

  1. пенообразование. Это способствует росту объема теплоносителя и уровня давления. Обратного процесса при остывании антифриза не будет;
  2. появление известкового налета. В составе антифриза присутствуют минеральные компоненты. При нарушении нормы температуры отопления в квартире происходит их выпадение в осадок. Со временем это приводит к засору труб и радиаторов;
  3. увеличение показателя густоты. Могут происходить сбои в работе циркуляционного насоса, если его номинальная мощность не была предназначена на появление таких ситуаций.

Поэтому намного легче следить за температурой воды в системе теплоснабжения частного дома, чем контролировать уровень нагрева антифриза. Более того, вещества на базе этиленгликоля при испарении выделяют вредный для человека газ.

Сегодня их почти не используют в качестве теплоносителя в автономных системах теплообеспечения. Перед использованием антифриза в отоплении необходимо заменить все резиновые уплотнители на паранитовые. Это связано с высоким уровнем проницаемости этого вида теплоносителя.

ВАРИАНТЫ НОРМАЛИЗАЦИИ ТЕМПЕРАТУРНОГО РЕЖИМА ОТОПЛЕНИЯ

Минимальные показатели температуры воды в отопительной системе не считаются основной угрозой для ее работы. Это отражается на микроклимате в жилых комнатах, но не воздействует на работу теплоснабжения. При превышении нормы нагрева воды могут появиться аварийные ситуации.

ГРУППА БЕЗОПАСНОСТИ ДЛЯ АВТОНОМНОГО ОТОПЛЕНИЯ

При создании схемы отопления нужно предусмотреть перечень мер, нацеленных на предотвращение критического увеличения температуры воды. В первую очередь, это приведет к увеличению давления и нагрузкам на внутреннюю часть труб и радиаторов. Если это случилось один раз и длилось недолгое время, то детали теплоснабжения не пострадают.

Но такие случаи появляются при постоянном влиянии конкретных факторов. Чаще всего это неправильная эксплуатация твердотопливного котла. Чтобы не появились поломки, необходимо модернизировать отопление таким образом:

  • монтаж группы безопасности. Она состоит из воздухоотводчика, спускного клапана и манометра. Если температура воды дойдет до критического уровня – эти детали устранят избыток теплоносителя, тем самым, обеспечив нормальную циркуляцию жидкости для ее естественного охлаждения;
  • смесительный узел. Он соединяет обратную и подающую трубу. Дополнительно монтируется двухходовой клапан с сервоприводом. Последний подсоединяется к датчику температуры. Если показатель уровня нагрева превышает норму – откроется клапан и возникнет смешение потоков горячей и остывшей воды;
  • электронный блок управления отопления. Он распределяет температуру воды на разных участках системы. При нарушении теплового режима он подает соответствующий сигнал процессору котла для снижения мощности.

Эти меры позволят предотвратить неправильную работу отопления еще на начальном этапе появления проблемы. Труднее всего контролировать значение температуры воды в системах с твердотопливным котлом

Поэтому для них отдельное внимание необходимо уделить выбору показателей группы безопасности и смесительного узла

Как регулировать температуру

За параметры значения теплотрасс отвечают работники ТЭЦ, а вот контроль сетей внутри жилых домов проводят работники ЖЭКа или управляющих компаний. Зачастую в ЖЭК поступают жалобы от жильцов о том, что в квартирах холодно. Чтобы нормализовать параметры системы, потребуется провести следующие мероприятия:

Увеличение диаметра сопла или установка элеватора с регулируемым соплом. Если наблюдается заниженное значение температуры жидкости в обратке, то решить такую проблему можно при помощи увеличения диаметра элеваторного сопла. Для этого нужно закрыть задвижки и вентили, после чего извлечь модуль. Увеличение сопла происходит путем его высверливания на 0,5-1 мм. После выполнения процедуры устройство возвращается на свое место, после чего обязательно проводится процедура стравливания воздуха из системы.

Заглушить подсос. Чтобы избежать возникновения угрозы выполнения подсосом функции перемычки, выполняется его глушение. Для выполнения данной процедуры применяется стальной блин, толщина которого должна быть около 1 мм. Такой способ регулирования температуры принадлежит к категории экстренных вариантов, так как при его проведении не исключено возникновение скачка температуры до +130 градусов.

Регулирование перепадов. Разрешить проблему можно путем корректирования перепадов элеваторной задвижкой. Суть данного метода корректирования заключается в перенаправлении ГВС на подающую трубу. В трубу обратки ввинчивается манометр, после чего задвижка обратного трубопровода перекрывается. Открывая вентиль, нужно проводить сверку с показаниями манометра.

Если установить обычную задвижку, то это приведет к остановке и заморозке системы. Чтобы снизить разницу, нужно увеличить давление в обратке до значения 0,2 атм/сутки. Какая температура должна быть в батареях можно узнать исходя из температурного графика. Зная ее значение, можно осуществлять проверку, чтобы убедиться в ее соответствии температурному режиму.

В завершении следует отметить, что варианты глушения подсоса и регулирование перепадов применяются исключительно при развитии критических ситуаций. Зная такой минимум информации, можно обращаться в ЖЭК или ТЭЦ с жалобами и пожеланиями о несоответствующим нормам теплоносителя в системе.

Температура воды в отопительной системе зависит от температуры воздуха на улице и поддерживается в ней по специальному температурному графику, который рассчитывается специалистами для разных источников теплоснабжения по разному, в зависимости от местных погодных условий.

Данные графики разрабатываются таким образом, чтобы в холодное время года в жилых помещениях поддерживалась комфортная для человека температура, приблизительно 20-22 0 С.

Если вы хотите узнать, Или позвоните нам по телефонам:

+7 Москва, Московская область

+7 Санкт-Петербург, Ленинградская область

8 Федеральный номер ( звонок бесплатный для всех регионов России )!

Особенности расчета внутренней температуры в разных помещениях

Правила предусматривают поддержание температуры для жилого помещения на уровне 18˚С, но существуют некоторые нюансы в этом вопросе.

Для угловой комнаты жилого здания теплоноситель должен обеспечить температуру 20˚С.

Оптимальный температурный показатель для ванной комнаты — 25˚С.

Важно знать, сколько градусов должно быть по нормативам в помещениях, предназначенных для детей. Установлен показатель от 18˚С до 23˚С

Если же это детский бассейн, нужно поддерживать температуру на уровне 30˚С. Минимальная температура, допустимая в школах — 21˚С.

В заведениях, где проходят культурно-массовые мероприятия по нормативам поддерживается максимальная температура 21˚С , но показатель не должен опускаться ниже цифры 16˚С.. Для увеличения температуры в помещениях при резких похолоданиях или сильном северном ветре, работники котельной повышают градус отпуска энергии для отопительных сетей

Для увеличения температуры в помещениях при резких похолоданиях или сильном северном ветре, работники котельной повышают градус отпуска энергии для отопительных сетей.

На теплоотдачу батарей влияет наружная температура, вид отопительной системы, направленность поступления теплоносителя, состояние коммунальных сетей, тип отопительного прибора, роль которого может выполнять как радиатор, так и конвектор.

Главным фактором, все же, является погода, вот почему измерения наружного воздуха для поддержания температурного графика является первоочередной задачей.

Если на улице мороз до 20˚С, теплоноситель в радиаторе должен иметь показатель 67-77˚С, при этом норма для обратки 70˚С.

Если уличная температура нулевая, норма для теплоносителя 40-45˚С, а для обратки – 35-38˚С. Стоит отметить, что разница температур между подачей и обраткой не является большой.

Что также важно знать?

Благодаря табличным данным, не составляет особого труда узнать о температурных показателях воды в системах центрального отопления. Измеряется нужная часть теплоносителя обыкновенным градусником в тот момент, когда происходит спуск системы. Выявленные несоответствия фактических температур установленным нормам является основанием для осуществления перерасчёта оплаты коммунальной услуги. Очень актуальными на сегодняшний день стали общие домовые счётчики учёта тепловой энергии. Ответственность за температуру воды, которая нагревается в теплотрассе, несёт местная ТЭЦ или же котельная. Транспортировка тепловых носителей и минимальные потери возложены на организацию, обслуживающую тепловую сеть. Обслуживает и настраивает элеваторный узел ЖЭУ или управляющая компания.

Важно знать, что диаметр самого сопла элеватора обязательно должен быть согласован с коммунальной тепловой сетью. Все вопросы, касающиеся низкой температуры в помещении, нужно решать с управляющим органом многоквартирного дома или иного недвижимого объекта, о котором идёт речь

Обязанность данных органов – обеспечить граждан минимальными санитарными нормами температур.

https://youtube.com/watch?v=m-xzlcXCSPA

Способы регулировки

Демонтаж элеваторного узла

Если за параметры теплоносителя, выходящего из теплого пункта, отвечает котельная, то за температуру внутри помещения должны отвечать работники ЖЕКа. Многие жильцы жалуются на холод в квартирах. Это происходит из-за отклонения температурного графика. В редких случаях бывает, что температура повышается на определенное значение.

Регулировку параметров отопления можно произвести тремя способами:

Рассверливание сопла.

Если температура теплоносителя на подаче и обратке существенно занижена, то необходимо увеличить диаметр сопла элеватора. Таким образом, через него будет проходить больше жидкости.

Как это осуществить? Для начала перекрывается запорная арматура (домовые задвижки и краны на элеваторном узле). Далее снимается элеватор и сопло. Затем его рассверливают на 0,5-2 мм, в зависимости от того, насколько необходимо повысить температуру теплоносителя. После этих процедур, элеватор монтируется на прежнее место и запускается в эксплуатацию.

Чтобы обеспечить достаточную герметичность фланцевого соединения, необходимо заменить паронитовые прокладки на резиновые.

Глушение подсоса.

При сильных холодах, когда возникает проблема замерзания отопительной системы в квартире, сопло можно полностью снять. В этом случае подсос может стать перемычкой. Для этого необходимо его заглушить с помощью стального блина, толщиной в 1 мм. Такой процесс выполняется только в критических ситуациях, так как температура в трубопроводах и отопительных приборах будет достигать 130ºС.

Регулировка перепада.

В середине отопительного периода может возникнуть значительное повышение температуры. Поэтому необходимо регулировать ее с помощью специальной задвижки на элеваторе. Для этого подачу горячего теплоносителя переключают на подающий трубопровод. На обратку монтируется манометр. Регулировка происходит путем закрытия задвижки на подающем трубопроводе. Далее задвижка приоткрывается, при этом следует контролировать давление с помощью манометра. Если ее просто открыть, то возникнет просадка щечек. То есть повышение перепада давления происходит на обратном трубопроводе. Каждый день показатель увеличивается на 0,2 атмосферу, причем температуру в системе отопления необходимо постоянно контролировать.

Область применения и назначение температурного графика

Температурный график разрабатывается инженерами-теплотехниками в проектных службах теплоснабжающих организаций по методологии, учитывающей конкретные местные условия. Формула расчета температурного графика включает в себя теплопотери транспортируемой среды на отрезке от источника теплоснабжения (ТЭЦ) до зданий. Графики составляют для температур транспортируемого теплоносителя: на выходе ТЭЦ и котельных, на входе домов, после элеваторного узла в ЦТП, ИТП и прохождения его по квартирным батареям (обратка).

Температурная таблица или график показывает взаимосвязь между температурой атмосферного воздуха и теплоносителя на входе системы. Также в нем обязательно приведены температурные показатели воды в линии обратки, которые следует поддерживать в обогревательном контуре.

График несет следующую функциональную нагрузку в обслуживании и эксплуатации теплосетей:

  • Соблюдаемая специалистами по обслуживанию норма температуры теплоносителя в системе отопления, приведенная в таблицах, позволяет поддерживать одинаковый комфортный микроклимат в помещениях вне зависимости от состояния внешней атмосферы.
  • Применяется при анализе режимов работы, проведении наладочных операций в теплосетях.

Рис. 8 Элеваторный узел – схема и внешний вид

  • Обеспечивает экономию топлива на подогрев воды за счет поддержания оптимальной температуры в обратной линии. Это позволяет потребителю и теплоснабжающей организации снизить финансовые расходы на обогрев.
  • Также экономия энергоресурсов обеспечивается за счет составления индивидуальных графиков с учетом климатических особенностей региона, технических характеристик и размеров (диаметров) труб, материалов (теплопроводности) стен сооружений.
  • Позволяет оптимально распределять не только тепловую энергию, но и поддерживать нужную температуру в связанных с теплосетями линиях ГВС.
  • В графике учитывают различные максимальные значения нагрева рабочего тела на ТЭЦ, за стандарт приняты следующие показатели: 150, 130, 120, 105 и 95 °С.
  • Применение таблиц позволяет бережно использовать арматуру, оборудование и трубы в зависимости от материала их изготовления, срока службы, физических характеристик и размеров. К примеру, для изношенных теплосетей подбирают щадящую эксплуатацию в режиме отопления 95 70.
  • Позволяет производить автоматическое регулирование параметров теплоносителя за счет установки цифровых значений на приборах автоматики в соответствии с табличными данными.
  • На основании таблиц подбирают арматуру, оборудование, нагревательные котлы, трубы, радиаторные теплообменники, удовлетворяющие предельным температурным диапазонам теплосетей.
  • Также для обеспечения требуемых температур в соответствии с таблицей рассчитывают диаметр труб, выбирают утепляемые участки и теплоизолятор трубопровода: материал его изготовления, толщину.
  • Помимо параметров отопления в графике нередко указывают температурные характеристики нагреваемой воды в системах ГВС, вентилирования, связанных с отопительным контуром.
  • При необходимости температурный график 95 на 70 из таблицы теплосетей может быть использован в системе отопления частного дома.

Рис. 9 Пример температурного графика

ТЭЦ и тепловые сети: какова взаимосвязь

Назначение ТЭЦ и тепловых сетей заключается в том, чтобы нагреть теплоноситель до определенного значения, после чего транспортировать его к месту потребления

При этом важно учитывать потери на теплотрассу, длина которых обычно составляет по 10 километров. Несмотря на то, что все трубы подачи воды подвергаются теплоизоляции, обойтись без тепловых потерь практически невозможно. Когда теплоноситель движется от ТЭЦ или попросту котельной к потребителю (многоквартирному дому), то наблюдается некоторый процент остывания воды

Чтобы обеспечить подачу теплоносителя к потребителю в необходимом нормированном значении, требуется его подавать из котельной в максимально нагретом состоянии. Однако увеличить температуру выше 100 градусов невозможно, так как она ограничивается точкой кипения. Однако ее можно сместить в сторону повышения температурного значения путем увеличения давления в системе отопления

Когда теплоноситель движется от ТЭЦ или попросту котельной к потребителю (многоквартирному дому), то наблюдается некоторый процент остывания воды. Чтобы обеспечить подачу теплоносителя к потребителю в необходимом нормированном значении, требуется его подавать из котельной в максимально нагретом состоянии. Однако увеличить температуру выше 100 градусов невозможно, так как она ограничивается точкой кипения. Однако ее можно сместить в сторону повышения температурного значения путем увеличения давления в системе отопления.

Давление в трубах по стандарту составляет 7-8 атмосфер, однако при подаче теплоносителя происходит и потеря давления. Однако, несмотря на потери напора, значение в 7-8 атмосфер позволяет обеспечивать эффективную работу системы отопления даже в 16-этажных зданиях.

С учетом запаса верхнего порога температуры, его значение составляет 150 градусов. Минимальная температура подачи при минусовых значениях за окном не составляет ниже 9 градусов. Температура обратки обычно равна значению 70 градусов.

Общая информация

Здесь мы приведем основные положения и выдержки из действующих СНиП.

Температура наружного воздуха

Расчетная температура отопительного периода, которая закладывается в проект систем отопления — это ни много ни мало усредненная температура наиболее холодных пятидневок за восемь самых холодных зим из последних 50 лет.

Такой подход позволяет, с одной стороны, быть готовыми к сильным морозам, которые случаются лишь раз в несколько лет, с другой — не вкладывать в проект излишних средств. В масштабах массовой застройки речь идет о весьма значительных суммах.

Целевая температура в помещении

Стоит сразу оговорить, что на температуру в помещении влияет не только температура теплоносителя в системе отопления.

Параллельно действует несколько факторов:

  • Температура воздуха на улице. Чем она ниже — тем больше утечка тепла через стены, окна и крыши.
  • Наличие или отсутствие ветра. Сильный ветер увеличивает теплопотери зданий, продувая через неуплотненные двери и окна подъезды, подвалы и квартиры.
  • Степень утепления фасада, окон и дверей в помещении. Понятно, что в случае герметично закрывающегося металлопластикового окна с двухкамерным стеклопакетом потери тепла будут куда ниже, чем с рассохшимся деревянным окном и остеклением в две нитки.

Фасад снаружи перекрывается плитами из базальтового волокна.

И, наконец, собственно температура радиаторов отопления в квартире.

Итак, каковы действующие нормативы температур в помещениях разного назначения?

  • В квартире: угловые комнаты — не ниже 20С, прочие жилые комнаты — не ниже 18С, ванная комната — не ниже 25С. Нюанс: при расчетной температуре воздуха ниже -31С для угловой и прочих жилых комнат берутся более высокие значения, +22 и +20С (источник — постановление Правительства РФ от 23.05.2006 «Правила предоставления коммунальных услуг гражданам»).
  • В детском саду: 18-23 градуса в зависимости от назначения помещения для туалетов, спален и игровых комнат; 12 градусов для прогулочных веранд; 30 градусов для помещений бассейнов.
  • В учебных заведениях: от 16С для спален школ-интернатов до +21 в классных помещениях.
  • В театрах, клубах, прочих увеселительных заведениях: 16-20 градусов для зрительного зала и +22С для сцены.
  • Для библиотек (читальных залов и книгохранилищ) норма — 18 градусов.
  • В продовольственных магазинах нормальная зимняя температура 12, а в непродовольственных — 15 градусов.
  • В спортзалах поддерживается температура 15-18 градусов.

По понятным причинам жара в спортзале ни к чему.

В больницах поддерживаемая температура зависит от назначения помещения. Скажем, рекомендованная температура после отопластики или родов — +22 градуса, в палатах для недоношенных детей поддерживается +25, а для больных тиреотоксикозом (избыточным выделением гормонов щитовидной железой) — 15С. В хирургических палатах норма — +26С.

Температурный график

Какой должна быть температура воды в трубах отопления?

Она определяется четырьмя факторами:

  1. Температурой воздуха на улице.
  2. Типом системы отопления. Для однотрубной системы максимальная температура воды в системе отопления согласно действующим нормам — 105 градусов, для двухтрубной — 95. Максимальный перепад температур между подачей и обраткой — соответственно 105/70 и 95/70С.
  3. Направлением подачи воды в радиаторы. Для домов верхнего розлива (с подачей на чердаке) и нижнего (с попарной закольцовкой стояков и расположением обеих ниток в подвале) температуры различаются на 2 — 3 градуса.
  4. Типом отопительных приборов в доме. Радиаторы и газовые конвектора отопления имеют разную теплоотдачу; соответственно, для обеспечения одинаковой температуры в помещении температурный режим отопления должен различаться.

Конвектор несколько проигрывает радиатору в тепловой эффективности.

Итак, какой должна быть температура отопления — воды в трубах подачи и обратки — при разных уличных температурах?

Приведем лишь небольшую часть температурной таблицы для расчетной температуры окружающего воздуха -40 градусов.

  • При нуле градусов температура подающего трубопровода для радиаторов с разной разводкой — 40-45С, обратного — 35-38. Для конвекторов 41-49 подача и 36-40 обратка.
  • При -20 для радиаторов подача и обратка должны иметь температуру 67-77/53-55С. Для конвекторов 68-79/55-57.
  • При -40С на улице для всех отопительных приборов температура достигает максимально допустимой: 95/105 в зависимости от типа системы отопления на подаче и 70С на обратном трубопроводе.
