Дефлектор - что это такое: описание, фото, применение в вентиляции

Оглавление

Какие бывают дефлекторы?

Форм и видов дефлекторов достаточно много. А моделей ещё больше. Прежде чем выделить рейтинг самых популярных дефлекторов рассмотрим, какие виды вентиляционных дефлекторов бывают.

Дефлекторы делятся на:

Цокольные — применяются в подвальных и полуподвальных помещениях для улучшения циркуляции воздуха, уменьшения влажности и сырости, удаления радона, который образуется в закрытых подвальных помещениях. Такие дефлекторы выглядят как Г-образная труба разной длины.
Крышные — монтируются на крышах жилых частных и многоквартирных домов, гаражей, производственных помещений. Устанавливаются непосредственно на дымоходы, что позволяет усилить тягу и устранить продукты горения в зданиях с печным, котельным или каминным отоплением.
Автомобильные — устанавливаются на крышах, задних или боковых стеклах, над фарами и защищают поток воздуха автомобиля от попадания пыли, мусора с трассы, снега и дождя. Могут иметь разные размеры и конфигурации в зависимости от автомобиля.
Кондиционерные — устанавливаются на кондиционеры в жилых комнатах, офисах или промышленных зданиях и выполняют не только защитную функцию, но и распределяют поток воздуха по помещению. В зависимости от наклона или положения такие дефлекторы-экраны могут направлять воздух на потолок или в пол.

Рассмотрим подробнее основные разновидности дефлекторов.

ЦАГИ

ЦАГИ (от Центральный АэроГидро Динамический Институт) — дефлекторы с конусообразным колпаком и цилиндрическим или прямоугольным основанием. При сильном ветре обеспечивают бесперебойную тягу, поэтому устанавливаются на крышах на высоте 1-1,5 м.

При слабом ветре эффективность таких дефлекторов значительно снижается. Не защищены от снега и обледенения зимой, что может привести к блокированию вентиляционного канала.

Н-образный дефлектор

Такие дефлекторы представляют собой две вертикальные и одну горизонтальную трубу между ними, что визуально напоминает букву “Н”. Колпак выполнен в форме тарелки, что обеспечивает защиту вентиляции от попадания осадков и мусора.

«Дымовой зуб»

Этот вид дефлекторов также не нужно устанавливать высоко. Он монтируется в дверцу отверстия дымозабора. С одной стороны дефлектор выводится наружу из помещения, а со второй непосредственно на крышу.

Вольперта-Григоровича

В дефлекторах такой конструкции помимо усеченного конуса основания есть верхний цилиндрический диффузор и два зонта (колпак и обратный конус). Изготавливается такой дефлектор из оцинкованной или нержавеющей стали толщиной 0,5мм. Такая конструкция вентиляционного дефлектора обеспечивает хорошую тягу, но малоэффективна при безветренной погоде или ветре, направленном снизу.

Что такое дефлектор

Дымовой дефлектор — препятствие воздушному потоку от ветра. Это простое, но довольно эффективное приспособление сможет оградить вашу дымовую трубу от ветра, атмосферных осадков, мелких птиц, падающей листвы и всяческого мусора. Ещё установленный дефлектор на оголовке дымохода значимо улучшает выброс дыма. Но смысл в установке подобного устройства возникает только когда дымоход грамотно сконструирован и смонтирован, нужной высоты в соответствии с проектом и верно подобранным сечением. Даже месторасположение дымовой трубы на кровле вносит свои корректировки. Принцип действия любого дефлектора основан на законе Бернулли: чем больше скорость потока воздуха при изменении поперечного сечения, тем меньше статического давления в этом сечении. Как говорят, спецы в этом деле, дефлектор повышает КПД примерно от 15 до 20%.

Общие положения

Дефлекторы на дымовые трубы имеют схожую конфигурацию

Само слово «дефлектор» пришло к нам с латыни и означает «отклонять». Именно это и является основной функцией рассматриваемого прибора – изменять направление ветра в том случае, если часть дыма попадает обратно в жилое помещение, а создаваемая тяга не способна поддерживать пламя в достаточной мере.

Причины некачественной работы дымохода

Давайте рассмотрим более подробно, почему так происходит:

Наличие сильного порывистого ветра, который способен задувать часть дыма снова в трубу, создавая при этом обратное давление.
Ошибочная высота дымохода и неправильное расположение относительно конька крыши.
Слишком маленький размер сечения вытяжки, неспособный создать поток воздуха нужной силы.

Совет: для расчёта высоты и ширины трубы рекомендуется привлекать опытного специалиста. Это позволит вам исключить часть возникающих в дальнейшем проблем.

Размещение дымохода своими руками должно соответствовать всем необходимым нормам и правилам

Если имеет место выполнение хоть одного из перечисленных условий, то необходимо установить дефлектор на вытяжную трубу для коррекции воздушных потоков. (См. также статью Загородная канализация: особенности.)

Функции, выполняемые дефлектором

Создание зоны низкого давления и усиление тяги путём отклонения ветряных потоков в более благоприятную сторону.
Увеличение коэффициента полезного действия дымохода до 20%.
Защита от проникновения в трубу атмосферных осадков и другого возможного мусора.

Совет: использование труб с двумя-четырьмя оборотами позволит максимально увеличить тягу дымоотвода.

Места использования

Общие или индивидуальные естественные вентиляции и дымоходы.

Схема коллективного дымохода

Каналы вывода продуктов сгорания газов.

Оптимальный дефлектор для печной трубы

Лучший дефлектор на дымоход своими руками: чертеж и размеры

Дефлектор — это вентиляционное устройство для создания дополнительной тяги, устанавливаемое, как правило, на дымоход. При изготовлении системы необходимо строго соблюдать пропорции на заданные размеры.

Существуют множество разновидностей вентиляторов, но основных типов и их разновидностей не очень много: Н — образные, Григоровича, ЦАГИ. Также, существует так называемый флюгер – изделие для дымовых труб, создающие рабочую зону для постоянной тяги, и имеет место аппарат турбинного типа, создающий дополнительную тягу по принципу торнадо.

Функции

Дефлектор способствует увеличению скорости воздушного потока до двадцати процентов. Вторая его важная функция — защита системы вентиляции от попадания атмосферных осадков, мусора, насекомых, нормализует тягу в отопительных каналах.

Начиная делать вентиляцию своими руками, нужно чётко представлять для себя план работы, иметь чертёж, расчёты относительно внутреннего диаметра воздуховода, дымохода.

Размеры и чертеж

Ниже приводится таблица соотношения размеров воздуховода (дымохода) к размерам дефлектора:

: внутр. Диаметр : Высота деф — : Ширина

: Дымохода : лектора Н, мм : диффузора

Можно прибегнуть к формулам, если внутренний диаметр не подходит к значениям таблицы: D=2d

Высота рефлектора = 1,7 d

Ширина зонта = ( 1,7d…..1,9)d

Замеры делать очень тщательно, не лениться, перепроверить

Важное замечание — труба и дефлектор должны совпадать по форме

Изготовление своими руками

Для изготовления аппарата потребуются дрель, лист плотной бумаги, оцинкованная жесть, ножницы по металлу, карандаш или чертилка.

Сперва необходимо сделать из бумаги выкройку составляющих частей изделия – колпака, диффузора, внешнего цилиндра.

Из выкроек собираем дефлектор. Если всё совпало, работу можно переносить в металл.

Бумажные выкройки кладём на оцинкованную жесть и обводим чертилкой. По линиям кроя вырезаем ножницами по металлу детали.

Диффузор сворачиваем и соединяем края болтами или точечной сваркой, либо клёпками. Места изгибов расклёпываются.

Сборка внешнего цилиндра аналогична сборке диффузора. Колпак сворачивается на конус, края соединяются удобным для нас способом.

Длиной двадцать сантиметров и шириной около семи сантиметров вырезаются металлические полоски, подгибаются молотком, прикрепляются к колпаку. Этими же полосками зонтик прикрепляется к диффузору и всё это вставляется в цилиндр.

Дефлектор Григоровича, если мы надумали делать его, дополняется обратным конусом и увеличением защитного зонта на четыре сантиметра в диаметре.

Для крепления обратного конуса на большом конусе делаются нарезы на равном расстоянии около восьми лепестков и загибают их внутрь. Таким образом обратный конус крепится в защитном зонтике.

Если система работает в агрессивной среде, то изготавливать вентилятор лучше из нержавеющей стали, пластика, металлопластика, материалов стойких к коррозии.

К дефлектору, как к изобретению, отнесся российский авиаконструктор Д. П. Григорович. И образовавший с ним симбиоз конструкторской мысли математик А. Ф. Вольперт.

Сначала они рассчитали обычный зонтик, с необычными свойствами. А. Д. Вольперт предложил надеть на зонтик диффузор. Потом, после испытаний в аэродинамической трубе «родился» дефлектор ЦАГИ, до сих пор самый надёжный и распространённый. Эволюция вытяжки привела к созданию совершенно закрытого устройства, работающего в любых условиях.

Атмосферные осадки, пыль, лёд снаружи почти не влияют на его работу. Не страшны и динамические нагрузки. Сложность конструкции и сборки – единственные его недостатки.

Если браться за изготовление изделия своими руками, то было бы хорошо научиться некоторым приёмам жестяных работ – соединение в фальц, лежачий или стоячий, научиться делать выкройки деталей.

Изготовление дефлектора Григоровича своими руками

Для изготовления дефлектора Григоровича необходимо подготовить следующие материалы:

Лист оцинкованной или нержавеющей стали, толщина которого должна достигать до 1 мм.
Металлические заклепки или болты.
Бумага или плотный картон для создания чертежа будущего изделия.
Ножницы для резки по металлу.
Дрель и сверла по металлу.
Заклепочник.

Этапы создания

Сначала необходимо подготовить чертеж на листе ватмана. Как и в предыдущем варианте, за основу берется внутренний диаметр дымохода. Далее необходимо рассчитать следующие параметры в соотношениях:

Высота конструкции должна составлять примерно от 1, 7 диаметра.
Ширина защитного Санта должна быть в 2 раза больше внутреннего диаметра дымоходного канала.
Ширина диффузора должна быть примерно 1, 3 диаметра.

После этого вам необходимо подготовить чертеж, который должен выглядеть примерно так:

Далее необходимо вырезать каждую деталь из бумаги. Предварительно закрепив их на стальном листе, обведите заготовки и вырежьте детали при помощи ножниц для резки по металлу.

С каждого края загибайте примерно 5 мм для закрепления деталей. Отбейте молотком каждый загиб, уменьшив его толщину примерно в 2 раза. Просверлите в них 2-3 отверстия и соедините детали между собой так, чтобы диффузор имел форму цилиндра, а защитный зонт — конуса.

Как и в предыдущей инструкции, сделайте несколько полос и с их помощью соедините колпак и сам диффузор.

Ошибки установки и возможные проблемы

Одна из главных проблем в работе дефлектора – низкая эффективность, отсутствие тяги или поступление дыма и газов в помещение. Это означает, что дефлектор подобран неправильно, либо были допущены ошибки в установке.

При выборе типа дефлектора необходимо учитывать климат и погодные условия местности. Например, вращающийся или флюгерный тип не подходит для районов с холодными и снежными зимами, т.к. покрываются льдом и забиваются снегом.

Для таких районов лучше остановиться на дефлекторе ЦАГИ или Григоровича. Если для местности характерны порывистые ветра, для установки на дымоход подойдет Н-образный дефлектор.

Другие ошибки в установке, снижающие эффективность работы устройства:

монтаж в т.н. аэродинамической тени деревьев или высоких зданий, которые снижают силу и скорость ветра;
установка ниже уровня конька кровли, из-за чего возникает препятствие для воздушных потоков.

Еще одна частая проблема случается в работе дефлекторов, сделанных самостоятельно из листовой стали. Несмотря на то, что изготовить насадку на дымоход своими руками несложно, ошибки в расчетах диаметра и высоты диффузора могут снизить эффективность работы устройства.

Специалисты рекомендуют использовать универсальные формулы для расчета параметров дефлектора. Так, высота наружного цилиндра должна быть равна диаметру трубы дымохода, умноженному на 1,6. Ширина диффузора – диаметр трубы, умноженный на 1,3. Ширина защитного колпака должна быть равна диаметру дымохода, умноженному на 1,7-1,9.

Изготовление дымника своими силами

Сейчас мы рассмотрим, как сделать дефлектор на печную трубу своими руками.

Сначала определяем, из какого материала он будет делаться – нержавеющей стали или оцинкованного железа (из-за высокой стоимости медь используется реже). Они позволят создать конструкцию, стойкую к перепадам температуры и внешним атмосферным воздействиям.

Чертим на картоне развертку всех главных деталей.
Переносим сделанные лекала на материал (металл) и вырезаем каждую деталь.
Соединяем, пользуясь сваркой или крепежными элементами.
Делаем из стали кронштейны, которые понадобятся, чтобы закрепить колпак к поверхности дымохода.
Монтируем колпак.

На заметку! Для упрощения сборки конструкции, срежьте на всех деталях с двух сторон уголки.

И напоследок еще несколько советов.

Если у вас непрямой дымоход, то установка дефлекторов является обязательной. Так вы поднимите эффективность отвода образующихся во время сгорания газов.
Когда делаете чертеж дефлектора на дымовую трубу, строго придерживайтесь вышеуказанных пропорций. Если у деталей устройства будут отклонения от этих параметров, оно не сможет обеспечивать качественную тягу.
Если вы делаете заготовки из металла самостоятельно, используйте сделанные заранее картонные лекала. Это позволит вам быть уверенными и избежать ошибок.
Конструкция обязательно должна иметь под колпаком обратный конус.
Для трубы с максимально допустимым диаметром потребуется применить во время монтажа выполненную из проволоки растяжку.

Дефлектор на трубу дымохода не только повысит работу вашей вентиляционной и отопительной систем, но и украсит вашу крышу.

Набор необходимых коммуникаций для обеспечения комфортных условий в здании любого предназначения предполагает, в том числе, устройство системы вентиляции. В идеале, она должна быть энергонезависимой – это очень актуально в современных условиях без остановки растущих цен на энергоресурсы. Именно поэтому еще на этапе проектирования коммуникаций в первую очередь рассматривается естественная вентиляция. При этом правильный подход к технологическому решению системы – интегрированный в вентканал ротационный дефлектор.

Разновидности насадок

на рынке товаров имеется довольно большой перечень товаров, но все они подразделяются на несколько видов:

ЦАГИ, данный вид был разработан в центральном институте аэрогидродинамики и является одним из самых распространенных. Конструкция проста и состоит из металлической трубы с расположенным внутри экранизирующим цилиндром и зонтом конической формы. Она не позволяет запирать тягу при сильном ветре и защищает вентиляционный канал от засорений и попадания осадков. Для полноценного функционирования, конструкция должна размещаться над кровлей на высоте от 1 до 1,5 метров. Среди плюсов данного колпака, выделяют возможность замены некоторых стальных деталей на более дешевые пластиковые. К минусам относится покрывание в зимний период времени, поверхности снежной коркой, которая становится помехой для нормальной воздушной тяги.
Колпак Григоровича, простая конструкция, состоящая из пары зонтов соединенных общую «тарелку». Такие конструкции довольно часто можно увидеть над крышами гаражных помещении, подвалов небольших зданий. А вот более сложной и доработанной моделью является Вольперт-Григоровича, который включает в себя диффузор, обратный конус и крышку соединенных воедино.

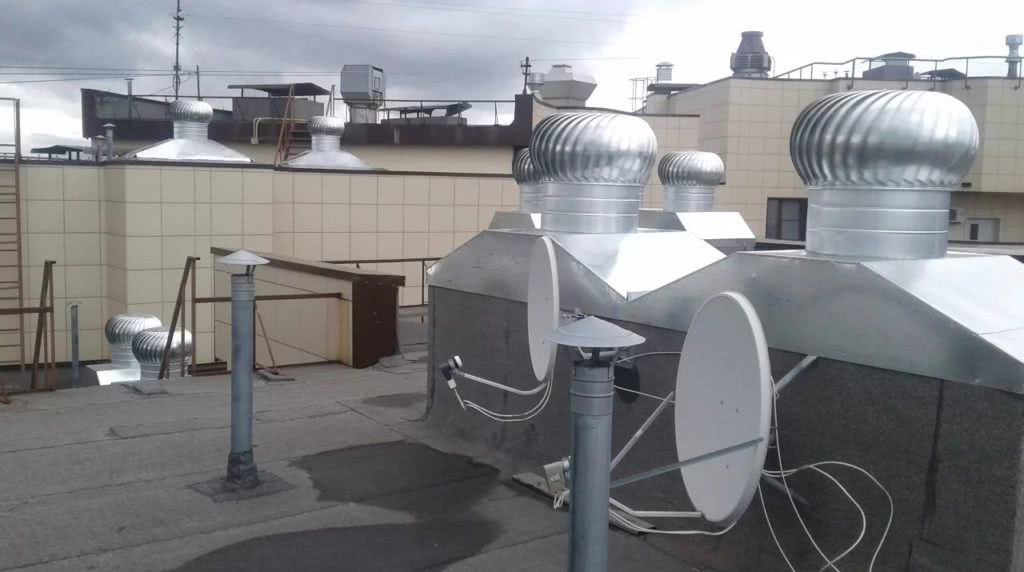

Турбо дефлектор или ротационная турбина внешне напоминает шар. Работает такое устройство за счет вращения лопастей, из которых состоит шарообразная часть устройства. Тяга усиливается посредством ветра и встроенного вентилятора. Подобное устройство позволяет быстро освежать воздух в помещении, без использования электроэнергии;
Флюгер — еще один вид, имеющий сложную конструкцию, крыло устройства всегда развернуто тыльной стороной к ветру, что предотвращает попадание веретенных потоков внутрь вентиляционной шахты. За основанием насадки формируется зона с пониженным давлением, которая облегчает выход воздуха;
Н-образный дефлектор имеет более сложное строение и состоит из одной горизонтально и двух расположенных по краям труб. Горизонтальная и вертикальные напоминают букву «Н». Подобное устройство прекрасно справляет с усилением тяги и с защитой от внешнего мусора и влаги колпак внешне напоминающий тарелку, козырек к нему крепится на шпильках, создает воздушный поток, защищая вентиляцию от возможных осадков. Данный вид прекрасно подойдет для промышленных и производственных помещений, одной из особенностей является то, что у таких моделей отсутствует защитный колпак, так как необходимости в нем нет. А также плюсом можно назвать то, что подобная конструкция не нуждается в возвышения над кровлей помещений, достаточно разместить одну сторону на стену, а второй на крышу.

Приборы используют в зависимости от конструкции и подразделяют на:

крышные, то есть те, которые используют на дымоходах в частных и многоэтажных домах, на крышах производственных и гаражных помещений, а также иных построек;
цокольные — предназначены для регулирования потоков воздуха в подвальных помещениях, освежая воздух, удаляя сырость и скапливаемые вредные газы;
автомобильные, соответственно используют в транспортных средствах, устройства предназначены для отсечения воздушного потока, а также предотвращения попадания различных предметов, мусора, грязи и много другого что может лететь с улицы в салон автомобиля, их размещают со стороны боковых окон, крыше или над фарами, форма и размеры будут зависеть от модели транспортного средства;
для кондиционеров разработаны специальные дефлекторы-экраны, которые отражают воздушный поток и равномерно распределяя его по всему помещению. Существуют внутренние и внешние.

Что касается внешнего вида насадок, то они бывают нескольких видов:

плоские;
полукруглые;
а также двускатные.

По виду конструкции вытяжные колпаки также делятся на несколько видов. Неподвижные (статические), считаются самыми простыми и их часто изготавливают собственными руками. Статические со встроенным вентилятором, размещенным под ветровым зонтом.

Особенности монтажа

Заводской турбодефлектор – конструкция цельная, уже готовая к установке. В ней есть активная подвижная верхняя часть и основа, включающая подшипники с нулевым сопротивлением. Изделие продумано таким образом, что даже при сильном порывистом ветре его не наклонит и не снесет вниз.

Внимание! При монтаже важно учитывать, что дефлектор любой модификации должен возвышаться над крышей на 1,5-2,0 м. При соблюдении этого устройства тяга в вентиляционном канале еще усилится

В завершение хотим отметить, что ротационные дефлекторы в своем сегменте являются самыми дорогостоящими

При этом потребителю предлагается выбрать подходящую конструкцию из нержавейки, оцинковки или конструкционной стали с защитным полимерным покрытием, цвет которого может подбираться под фасадное оформление. Безусловно, вид материала из которого произведен дефлектор отражается на его стоимости.

В завершение хотим отметить, что ротационные дефлекторы в своем сегменте являются самыми дорогостоящими. При этом потребителю предлагается выбрать подходящую конструкцию из нержавейки, оцинковки или конструкционной стали с защитным полимерным покрытием, цвет которого может подбираться под фасадное оформление. Безусловно, вид материала из которого произведен дефлектор отражается на его стоимости.

Зачастую жильцы частных домов сталкиваются с проблемой неэффективного отвода продуктов сгорания в печках, каминах либо котлах. В таких ситуациях возникает высокий риск отравления парами горения, в результате прекращения оттока дыма. В большинстве случаев такая проблема возникает из-за сильных порывов ветра, неправильно выбранного диаметра трубы или засорения дымохода. Такого рода проблемы может решить грамотно сделанный и правильно установленный дефлектор. Он дает возможность увеличить КПД до 20 %.

Прежде чем приступить к изготовлению вентиляционного дефлектора, необходимо понимать принцип работы данного устройства. Заключается он в возникновении зоны низкого давления в результате обтекания диффузора, другими словами в перенаправлении воздушных потоков, благодаря чему интенсивность воздушных масс увеличивается и, соответственно, повышается тяга.

Монтаж дымника на кровле

Существует два варианта установки дефлектора: присоединение непосредственно к дымовому каналу и монтаж на отрезок трубы, который позже надевается на дымоход. Второй метод считается наилучшим с точки зрения удобства и безопасности, ведь самый хлопотный этап работы выполняется на земле, а не на крыше.

Нормы по ГОСТу

Выдержки из действующих нормативных документов, касающихся установки дефлектора на трубу, информируют о следующем:

любые насадки на дымовом канале требуется монтировать таким образом, чтобы они не блокировали путь продуктам сгорания топлива;
на пологой кровле устье трубы полагается размещать выше ограждений;
на кровле со скатами оголовок дымоотвода необходимо располагать над коньком, если пространство между ними составляет менее полутора метров, или на уровне конька, когда промежуток от трубы до самой высокой точки крыши колеблется в пределах трёх метров;
дефлектор запрещается монтировать на участке, где из-за соседних построек создаётся аэродинамическая тень;
корпус устройства должен хорошо обдуваться независимо от направления ветра;
вращающиеся дефлекторы не годятся для дымоходов печей, стоящих в домах, которые построены в местности с холодными зимами;
монтаж круглого дефлектора на кирпичный дымоотвод подразумевает использование специальных переходных патрубков.

Необходимые инструменты

Чтобы установить дефлектор на дымовом канале, требуется найти некоторые инструменты и крепежи:

электрическая дрель;
рожковые ключи;
резьбовые шпильки;
гайки;
хомуты;
две лестницы (одна — для подъёма на крышу, а другая — для перемещения по кровле).

Кроме этого, для установки устройства на дымоотвод понадобится отрезок трубы. Его диаметр должен немного превышать размер дымового канала.

Крепление дефлектора

Дымник соединяют с трубой, выполняя определённые задачи:

На подготовленном отрезке трубы в 10 см от кромки обозначают точки, где нужно просверлить отверстия под крепёжные элементы. Аналогичные пометки оставляют на широком участке диффузора.
В отрезке трубы и диффузоре сверлом проделывают дырочки. Детали временно соединяют друг с другом, проверяя, совпадают ли верхние и нижние отверстия. Если этого не наблюдается, то изделия признают браком, ведь крепёжные элементы не удастся вставить ровно.
В дырочки просовывают шпильки. С двух сторон, и на диффузоре, и на куске трубы, крепежи фиксируют гайками. Их закручивают равномерно, дабы уберечь изделие от деформации.
С изготовленным устройством отправляются на крышу. Конструкцию надевают на дымовой канал и стягивают хомутами.

В случае монтажа дефлектора на кирпичный дымоход придётся вооружиться гвоздями и молотком

Действуя так, как написано выше, можно монтировать любое устройство, кроме дефлектора-флюгера, поскольку его конструкция довольно нестандартная.

В случае использования приспособления с розой ветров в дымовом канале сверлом создают 3 дырочки. Отверстия проделывают на одном уровне, чтобы чуть позже вставить в них болты. Эти крепёжные детали погружают в дырочки, когда в срез дымоотвода помещают кольцевую деталь дефлектора-флюгера. В подшипник в виде кольца вставляют ось, на неё поочерёдно нацепляют цилиндр, полотно устройства и колпак. Элементы дефлектора флюгера объединяют кронштейнами или заклёпками.

Можно ли устанавливать на дымоход

Установкой дефлектора незадачливые домовладельцы пытаются решить проблему недостатка тяги. Такое случается, когда дымоходная труба сделана неправильно — оголовок попал в зону ветрового подпора крыши, поднят на малую высоту либо сосед построил рядом высокое здание.

Лучший решение при недостаточной тяге — поднять дымоотвод на нужную высоту. Почему на оголовок нежелательно нахлобучивать различные насадки:

Запрещается ставить зонты и прочие вытяжные устройства на трубы, отводящие продукты горения газовых котлов. Это требования правил безопасности.
Печки и твердотопливные котлы при горении выделяют сажу, оседающую на внутренних поверхностях дымоходов и колпаков. Дефлектор придется чистить, особенно крутящийся.
Внизу правильно построенного дымового канала предусмотрен карман для сбора конденсата и лишней влаги. Закрывать трубу от осадков бессмысленно, достаточно прикрепить на конце сопло, защищающее утеплитель сэндвича.

Оголовки печных газоходов допускается оснащать зонтиками, но турбодефлектор там точно не нужен. Тема монтажа колпаков на дымоотводные каналы подробно раскрыта в отдельном материале.

Классификация ветровых насадок

Несмотря на одинаковое предназначение, вытяжные колпаки различаются между собой.

Определяя оптимальную модель устройства, надо оценить:

материал изготовления;
принцип работы;
конструкционные особенности.

Материал изготовления. В производстве используется алюминий, нержавеющая сталь, оцинковка, медь, пластик и керамика.

Оптимальным решением с точки зрения баланса «стоимость/качество» считаются стальные и алюминиевые изделия. Медные дефлекторы используются редко из-за дороговизны.

Пластиковые модели отличаются от собратьев более низкой ценой, многообразием расцветок и форм. Недостатки полимеров: восприимчивость к высоким температурам и ограниченность службы

Симбиоз прочности и декоративности – комбинированные колпаки из металла, покрытые пластиком.

Принцип работы. Исходя из функциональных особенностей вентиляционные устройства делят на 4 группы.

Типы дефлекторов:

статичные насадки;
ротационные дефлекторы;
статичные установки с эжектирующим вентилятором;
модели с поворотным корпусом.

К первой группе относятся модели традиционного типа. Статичные дефлекторы отличаются простотой конструкции и возможностью самостоятельной сборки. Клапаны монтируются на вытяжных шахтах квартирных и производственных аэрационных воздуховодов.

Вторая группа (ротационные дефлекторы) снабжены системой вращающихся лопастей. Сложный механизм состоит из активной головки и статичной основы.

Порывы ветра побуждают лопастный барабан к вращению. В процессе работы в устье шахты создается вакуум, препятствующий появлению обратной тяги

Статичный вытяжной дефлектор с эжектирующим вентилятором – современная технология. На торце вентканала установлен неподвижный колпак, непосредственно под ним внутри шахты вмонтирован низконапорный осевой вентилятор.

Устройство стато-ротационной модели: 1 – статичный дефлектор, 2 – вентилятор, 3 – датчик давления, 4 – теплоизолированная колба, 5 – шумопоглощающий вентканал, 6 – дренаж, 7 – фальшпотолок

При нормальных внешних условиях система функционирует, как традиционный статичный дефлектор. По мере снижения ветрового и термического давления срабатывает датчик – в работу включается осевой вентилятор и тяга нормализуется.

Интересная разработка, заслуживающая внимания – дефлектор эжекционного типа с поворотным корпусом. Вращающийся колпак устанавливается над шахтой.

Модель состоит из горизонтальной и вертикальной трубы, которые соединяются между собой шарнирным механизмом. Сверху дефлектора есть перегородка – флюгер.

Горизонтальная труба разворачивается по направлению ветра. Потоки устремляются во внутреннюю часть и создают разряжение – тяга в устье шахты увеличивается

Конструктивные особенности. Модели с одинаковым принципом побуждения естественной вентиляции имеют некоторые отличия в устройстве.

Дефлекторы бывают открытого или закрытого типа, квадратной или круглой формы, с одним колпаком или несколькими конусными зонтами. Характеристики наиболее востребованных и эффективных модификаций описаны ниже.

Установка козырька над вентиляционной трубой
