Правила выбора гофры для кухонной вытяжки

Установка гофры на вытяжку – правила простого монтажа

Монтаж гофры не так сложен, как может показаться на первый взгляд. Простая инструкция поможет легко справится с этой задачей.

Для работы нам потребуются:

  • хомуты для крепления воздуховода;
  • сама вентиляционная гофра;
  • решётка для вытяжки, которую мы будем устанавливать на вентиляционную шахту.
Иллюстрация Описание действия

Первый этап разметка места, куда вы будете укреплять вытяжку. Помните, что минимальная высота, которая допустима при монтаже оборудования от рабочей зоны – 75 см. Изучите расположение точек подвески и расстояние.

Закрепляем устройство на отведённое для него место, предварительно сняв фильтры, чтобы их не замять при монтаже.

Один конец гофры соединяем с выходом в верхней части прибора, используя хомут. В некоторых случаях фиксирующим элементом может служить переходник для вытяжки

Второй конец прикрепляем к фланцу, который соединяет воздуховод с вентиляционной шахтой.

Особенности теплоизоляции

Технология защиты вентиляционных труб от охлаждения зависит от вида утеплителя и его эксплуатационных свойств. При этом необходимо соблюдать последовательность проведения работ и тщательно выполнять все операции.

Утепление минеральной ватой

Оно происходит следующим образом:

  1. поверхность вентиляционных труб очищают от грязи и пыли;
  2. от рулона отрезают полосу нужного размера, который зависит от диаметра воздуховода;
  3. теплоизоляция вентиляционных труб из минеральной ваты выполняется в один слой, при этом нужно следить за плотностью прилегания материала к поверхности;
  4. поверх минеральной ваты воздуховод оборачивают фольгированным утеплителем;
  5. проклеивают образовавшиеся швы с помощью алюминиевого скотча.
  6. утеплителем из минеральной ваты обматывают трубу в один слой.
  7. поверх слоя ваты оборачивают трубу фольгированным утеплителем (толщина 4 мм), который поможет удержать тепло не пропустит холодные воздушные потоки внутрь.

Особое внимание следует уделять герметизации конструкции, так как минеральная вата при взаимодействии с влагой ухудшает свои теплоизоляционные свойства

Изоляция вспененным полиэтиленом

Этот способ является одним из самых востребованных, поскольку сочетает простоту выполнения и эффективность. Для изоляции используется вспененный полиэтилен в виде оболочек, с которыми проводят следующие действия:

  1. отмеряют утеплитель нужного размера;
  2. разрезают оболочку по специальному шву;
  3. устанавливают полученные элементы вокруг трубы;
  4. склеивают швы и стыки с применением клея или монтажной липкой ленты.

Для труб с квадратным сечением намного удобнее использовать полиэтилен в рулонах.

Оболочки из вспененного полиэтилена

Изоляция пенополистиролом

В этом случае изоляция напоминает скорлупу, и утепление вентиляционных труб осуществляется так:

  1. отмеряют половинки скорлупы нужного размера;
  2. разрезают пенополистирол по намеченным линиям;
  3. половинки скорлупы одевают на трубу, смещая их при этом на 20-30 см.
  4. закрывают боковые соединения, обеспечивая герметичность.

Защитные скорлупы из ППУ с фольгированным внешним слоем

Изоляция из полипропилена и пенополиуретана представляет собой аналогичную форму, но отличается более низкой теплопроводностью и устойчивостью к возгоранию. Фиксацию отдельных частей осуществляют с помощью специальных бандажей. Пенополиуретан может также наноситься на поверхность трубы напылением.

Защита воздуховодов оказывает значительное влияние на срок их эксплуатации. Правильно подобрав материал для утепления вентиляционной трубы, и соблюдая технологию проведения теплоизоляционных работ, можно обеспечить эффективное функционирование системы в течение длительного времени без повреждений и ремонта.

Как грамотно произвести подключение

Для того чтобы значительно продлить срок эксплуатации вентиляционного оборудования, необходимо учитывать следующие пункты:

  1. Процесс вентилирования помещения предполагает наличие определенного количества воздуха. При отсутствии воздухообмена, двигатель вентилятора перегревается и выходит из строя.Суть процесса воздухооборота состоит в следующем: кратность объема поступившего воздуха должна быть не менее 3-х. То есть, если объем кухни составляет 40 м3, то необходимо умножить 40 м3*3= 120 м3 – именно столько должно прибывать воздуха в помещение за час. Следовательно, такой объем воздуха и может обработать вытяжка.
  2. Используйте специальную пластиковую решетку с круглым отверстием, которое расположено посередине изделия. Решетка имеет горизонтальные отверстия, расположенные под углом. По бокам встроены гнезда для крепления шурупов. Горячий воздух, поднимаясь по трубе, будет направляться к решетке. Поток холодного воздуха, исходящий снизу, ускоряет воздухообмен. Запрещается перекрывать отверстия в решетке, так как такая манипуляция увеличит нагрузку на вентилятор, что привет его к поломке.
  3. Обеспечьте стабильный приток свежего воздуха во время работы вытяжки: поставьте окно в режим «микропроветривание» или откройте его. Чем больше мощность вытяжки, тем больше должно быть воздуха в помещении.
  4. Гофру необходимо аккуратно подсоединять к основанию вытяжки: для лучшего скрепления используйте эластичный строительный хомут. Желательно установить гипсокартонный короб, в котором будет проложена труба. Короб будет выполнять защитную функцию и в то же время служить подставкой для гофрошланга.
  5. Прочитайте инструкцию по монтажу для сопутствующих товаров: а именно, про установку обратного клапана. Он не должен препятствовать забору воздуха, но и в то же время не допускать попадания запахов в помещение и вентиляционной шахты.

Важно отметить: запрещается проводить воздуховод зигзагом или с резкими поворотами, так как это может ухудшить качество работы всей системы вентилирования

Какие должны быть размеры и диаметр гофры для вытяжки

Вытяжка стала неотъемлемым атрибутом современных домохозяек для кухни. Она будет очень кстати летом в жаркую погоду, а также зимой, когда открыть окно для проветривания не получится из-за холода. Неотъемлемым компонентом для этого кухонного помощника является гофра, так как лучше всего справляется с отводом переработанного воздуха из дома. Она имеет интересное исполнение.

Гофрированная труба для вытяжки имеет больше преимуществ, чем обычная

Благодаря ее извивающейся форме установка может быть произведена любым человеком вне зависимости от квалификационных навыков. Диаметр гофры для вытяжки существует во многих вариантах, но его нужно подбирать строго под вашу конструкцию, к которой ее и будут подсоединять.

Назначение

Для устранения необходима дымоотводящая труба, которая выведет монооксид углерода на улицу и не причинит вреда домашним обитателям. Для газовой колонки можно установить дымоход самостоятельно.

Разновидности гофры

При производстве гофрированных труб, используется два основных материала:

Алюминий, а точнее его сплавы, применяются для оборудования в случае температурного режима до 500 градусов. При повышении температуры стенки начинают прогорать. Поэтому такие материалы не могут быть использованы с твердотопливными котлами и каминами. Но в случае газовых колонок – они прекрасно подойдут.

Не подвержен коррозии, поэтому может быть установлен даже при условии высокой влажности. Единственная слабость алюминия – кислотные и щелочные среды.

Нержавеющая сталь не чувствительна к температурам и может использоваться при условиях высоких температур. Легированная сталь не боится высокой влажности.

Достоинства и недостатки гофры

К преимуществам гофры относится:

  1. Спиралевидная форма гофрированной трубы – наиболее удобная для газоотвода. Так как угарный газ значительно легче кислорода – он поднимается вверх. В отличие от гладкостенных трубок, он идет по спирали и выводиться наружу. Квадратные трубы склонны к образованию конденсата в углах, которые со временем разъедают профиль.
  2. Круглое сечение удобно в установке. Не потребуется применять адаптеры и дополнительные переходники.
  3. В случае порчи, возможно быстро поменять трубу. Минимум инструментов и экономия времени.
  4. Не нужны уголки и прочая фурнитура. Гофра легко гнется и позволяет повернуть ее в любую сторону.
  5. Гибкость позволяет проложить трубопровод так, как вы того хотите.

  1. Требуется утепление. Подвижность требует тонких стенок, поэтому они быстро охлаждаются при снижении температуры. Требуется обязательное утепление с помощью минеральной ваты или асбеста.
  2. Высокая восприимчивость к ударам. Прямое механическое воздействие приведет к гарантированной порче трубки.

Преимущества гофры для подключения вытяжки

Преимущества гофрированной трубы для вытяжки на кухне таковы:

  1. Воздуховод из гофрированной трубы легко монтировать. Он не требует использования угловых элементов, поскольку гофра может изгибаться под нужным углом.
  2. При необходимости можно соединить несколько труб с помощью хомутов, что делается быстро и просто. Вся конструкция легко собирается и разбирается, что упрощает и монтаж, и обслуживание и разборку в будущем.
  3. Труба растягивается и сжимается, причем без дополнительных инструментов. Ей можно придать оптимальную длину и проложить по нужной траектории.
  4. Позволяет не создавать углов в 90 градусов, делая более плавные изгибы. Благодаря этому снижается шум и упрощается работа устройства (чем меньше прямых углов в воздуховоде, тем легче через него будет проходить воздух).
  5. Удобна в применении для обустройства воздуховода в ограниченном пространстве и кухне с нестандартной планировкой.
  6. Алюминиевая гофра легко режется при помощи обычных ножниц.
  7. Приемлемая цена. Гофра стоит в несколько раз дешевле, чем металлическая или пластиковая труба для вытяжки.
  8. На строительном рынке есть гофра с разным сечением, что позволяет подобрать нужный диаметр под конкретную вытяжку.
  9. Гофра не может загореться или расплавиться при работе устройства, поскольку рассчитана на температуру до 300 градусов.

Основные недостатки

У гофры есть и явные недостатки:

  1. Из-за негладкой поверхности трубы на ее стенках (как изнутри, так и снаружи) быстрее скапливается жир и прочая грязь. Вымыть все складки до полной чистоты намного сложнее, чем очистить гладкую пластиковую трубу.
  2. Из-за негладкой поверхности создается гораздо больше шума, чем в гладкостенных воздуховодах.
  3. Гофра выглядит менее эстетично, чем обычная труба из пластика, и хуже вписывается в кухонный интерьер. Приходится либо смириться с таким «украшением», либо придумывать, как можно закрыть гофру вытяжки.

Сравнение с жестким пластиковым воздуховодом

Из всех труб для вытяжки наиболее распространенными и популярными вариантами являются алюминиевая гофра и гладкая пластиковая труба. Чтобы сделать правильный выбор, нужно понимать принципиальную разницу между ними:

  1. Пластиковый воздуховод для вытяжки обойдется дороже, чем алюминиевая гофра.
  2. Пластиковые трубы нельзя растянуть, сжать или согнуть. Поэтому нужно заранее знать все размеры воздуховода, длину от вытяжки до вентиляционного отверстия, углы и т.д. К тому же сам монтаж такого воздуховода делается сложнее, чем установка гофры.
  3. Пластиковый воздуховод намного сложнее смонтировать в ограниченном пространстве, не ухудшая работоспособность устройства.
  4. Пластиковая вытяжка не так сильно загрязняется, как гофра, и намного легче моется.
  5. Гладкостенный пластиковый воздуховод, в отличие от гофры, создает намного меньше шума (поскольку воздух не «цепляется» за гладкую поверхность).
  6. Пластик можно подобрать под цвет кухни и стиль ремонта, поскольку он выпускается в разной цветовой гамме. По необходимости его можно легко покрасить или чем-то оклеить.

Гофротруба на кухне смотрится не очень красиво

Что лучше выбрать: гофру или пластик? Определитесь, что для вас важнее: эстетика и чистота (у пластиковых изделий), или низкая цена и легкость монтажа (у гофрированной трубы).

Что такое гофра?

Гофра состоит из металлических колец, в несколько слоев обтянутых ламинированной фольгой. Звенья прижаты друг к другу, а фольга сложена «гармошкой». Благодаря такой конструкции труба вытягивается и становиться длиннее в несколько раз. Также гофру, установленную на вытяжку, можно легко изогнуть под любым углом, так как у нее нет жесткого каркаса. При желании труба прокладывается даже «змейкой». Благодаря пластичности изделие пользуется успехом при работе в сложных и труднодоступных местах. Гофра подходит в тех случаях, когда монтаж вытяжки выполняется в стесненных условиях.

Как спрятать гофру на кухне

Не всегда труба воздуховода подходит к обстановке кухонного помещения. Есть несколько вариантов для маскировки гофры:

  1. В некоторых моделях вытяжек предусмотрено наличие специальной декоративной накладки. Она скроет гофротрубу или ее часть.
  2. Воздуховод встроенной вытяжки спрячьте в шкафчике кухонного гарнитура, предварительно вырезав в нем отверстия под гофру.
  3. Проведите рукав воздуховода по верхним шкафам вплотную к стене, снизу он будет малозаметен. Если труба, установленная таким способом, все равно бросается в глаза, закройте пространство декоративными панелями из пластика, фасадами в стиле кухонного гарнитура или гипсокартоном.
  4. Воспользуйтесь пластиковым коробом для трубы, его можно найти в строительном магазине.
  5. Соорудите короб самостоятельно из гипсокартона. Такая конструкция потребует монтажа основы из металлического профиля. В короб можно встроить дополнительные светильники, получится интересный дизайнерский элемент.

Если на кухне планируется монтаж натяжного или подвесного потолка, спрятать воздуховод за ним будет еще проще:

  • приобретаете трубы плоской прямоугольной формы;
  • воздуховод монтируете вплотную к старому потолку;
  • поверх него устанавливаете навесной потолок обычным способом, его придется занизить всего на пару сантиметров.

При использовании многоуровневой конструкции под ней можно скрыть гофру любой формы. Она останется под каркасом для секций потолка.

Диаметр и длина

Стоит отметить, что труба оцинкованная и пластиковая чаще всего изготавливается не в виде гофры, а в форме ровного жесткого канала.

Его нельзя изгибать. Когда речь заходит о гофре, сразу вспоминается именно алюминиевая труба. Этот материал считается лучшим для подобного воздуховода.

Однако недостаточно правильно выбрать тип изделия. Нужно также правильно подобрать диаметр трубы.

От этого показателя зависит правильная работа всей системы, ее долговечность.Если диаметр подобран неправильно, на канал увеличивается нагрузка. Порой она переступает дозволенные рамки. Это снижает КПД вытяжки, а также приводит к увеличению уровня шума.Неправильно подобранный диаметр трубы приводит к быстрому выходу из строя оборудования.Поэтому к его выбору нужно отнестись максимально ответственно.

Выбор поперечного сечения канала зависит от мощности вытяжки. Нельзя приобретать для высокопроизводительного оборудования узкую трубу, и, наоборот.Чтобы правильно подобрать диаметр канала, нужно просто замерять выходное отверстие на вытяжке. Эта характеристика также указывается в техпаспорте оборудования.

Просто нужно помнить, что применять переходники, при помощи которых происходит сужение канала, нельзя.В продаже представлена бытовая гофрированная труба 110, 125, 150, 200 мм. В некоторых случаях может применяться изделие с поперечным сечением 100, 120 мм. Если воздуховод шире, он предназначен для вытяжек в общественных местах пользования (например, в кафе, столовой, пищевом цехе и т.

д.). Труба гофрированная 110 мм подойдет для вытяжки небольшой мощности (в небольшой кухне). Если же требуется смонтировать воздуховод для мощного оборудования, применяется самая широкая бытовая гофротруба.Также заслуживает внимания правильный выбор длины воздуховода.

Чтобы приобрести изделие, подходящее в конкретном случае, нужно замерять рулеткой расстояние от выходного отверстия вытяжки, предварительно установленной в соответствующем месте кухни, до шахты вентиляции. Также нужно продумать конфигурацию маршрута.Стоит отметить, что следует предусмотреть минимально возможное число поворотов. Труба не должна сильно изгибаться.

Это снизит производительность системы.После проведенных замеров нужно прибавить к получившейся длине еще около 10% запаса. Лишнюю длину можно будет обрезать. При необходимости гофра растягивается, создавая канал необходимой длины.

Инструкция по сборке — все цифры и производительность

Как это все собирается на практике? Для мощностей до 300 м3/ч (малые скорости большинства вытяжек) вполне хватает трубы d-125мм. На самом аппарате выходное отверстие может быть и большим.

Например, для 650 м3/ч понадобится труба d-150мм. Однако такие пластиковые трубы вы навряд ли найдете, а если использовать следующий стандартный размер d-160мм, то это получится громадная и неуклюжая конструкция, портящая весь интерьер и дизайн кухни.

Более того, придется долбить в стене заводское отверстие вентканала, расширяя его.

Поэтому в большинстве случаев и выбирают оптимальный диаметр в 125мм. А большего вам и не надо.

Принудительно-пропускная способность стандартных каналов и шахт размерами 100*150мм — 400 м3/ч.

Воздушный поток более 450 м3/ч туда уже просто не влезет (было проверено на практике), даже если у вас на вытяжке и написано — 1200 м3/ч!

Помните еще о том, что через чур занижать диаметр воздуховода по сравнению с выходным патрубком на вытяжке нельзя. Иначе вибрация и шумы будут такой силы, что конструкцию каждый месяц придется склеивать заново.

Соединение разных диаметров делается при помощи специальных переходников.

Приступим к сборке. В начале устанавливаете переходник на вытяжку и делаете к нему подключение вертикального участка.

Чтобы улучшить его звукоизоляцию, есть смысл заморочиться и наклеить сверху тепло-звукоизолирующий материал толщиной 5мм.

Им же не помешает изнутри обклеить декоративный кожух и самую шумную часть — переходник. Именно там наблюдается наибольшая турбулентность.

Далее по необходимости ставите колена под 90 градусов и другие прямые участки воздуховода, чтобы в конечном итоге выйти по направлению к отверстию в стене.

Все это склеивается силиконом, никаких суперклеев. Щелей нигде не должно быть.

Доходим до тройника. В него со стороны комнаты устанавливается клапан.

Имейте в виду, что это клапан гравитационного действия! Он открывается не за счет потока воздуха, а за счет своего веса.

У него одна половинка тяжелее другой и при этом он установлен под небольшим углом в 2 градуса.

Правила эксплуатации оборудования

При правильной установке гофра гарантированно прослужит до 50 лет, но при этом необходимо соблюдать правила эксплуатации. Прежде всего нужно помнить, что исходящий воздух может достигать температуры 100–150°, а это значит, что труба будет нагреваться. Чтобы исключить возникновения пожароопасной ситуации, категорически запрещено:

  • соприкосновение с посторонними легкоплавкими предметами;
  • прямой контакт с электрическими кабелями;
  • длительное накопление мусора, пыли, паутины и т. д.;
  • попадание воды и других, особенно горючих, жидкостей на наружную поверхность гофроканала.

Регулярный уход за вентиляционной трубой значительно продлит срок её службы и обезопасит жильцов от возникновения экстренных ситуаций.

Полезные советы по выбору

Очень часто гофротруба для вытяжки идёт с ней в наборе. То есть, не нужно будет искать потом подходящую по диаметру гофру. Но такой стандартный набор подойдёт не в каждом случае. Не у всех одинаковое расположение вентиляционных отверстий относительно газовых или электрических плит. Поэтому лучше всего, чтобы вытяжная труба подбиралась отдельно, после того, как будет определено место для установки.

Чтобы не ошибиться с выбором трубы, ознакомьтесь внимательно с инструкцией по эксплуатации вытяжки. Там должна содержаться информация о диаметре выходного отверстия и соответствующего ему диаметру трубы.

Старайтесь выбрать трубу, подходящую по диаметру к вытяжному отверстию, так как слишком узкая гофра может значительно снизить эффективность системы из-за затруднительного прохода воздуха. Напротив, слишком широкий воздухоотвод никак не повлияет на КПД прибора, а только утяжелит конструкцию. Ведь эффективность вытяжной системы зависит только от её патрубков (это касается вытяжек с отводом в вентиляцию).

Не забывайте, что перед установкой вытяжки на отдушину должна быть поставлена решётка с обратным клапаном. Благодаря множеству маленьких отверстий в ней будет осуществляться естественная вентиляция помещения, а в специальное отверстие в центре можно будет вмонтировать вытяжную систему. Обратный клапан на решётке будет нужен для того, чтобы по окончании работы вытяжки включать обычную вентиляцию.

Стоимость гофры для вытяжки и комплектующих

Минимальный набор для установки гофры на вытяжку стоит недорого и по карману любому человеку. Именно доступная цена во многом определяет выбор в пользу гофрированной трубы.

Тип воздуховода по материалу Краткие технические характеристики Средняя стоимость (по состоянию на июль 2019 г), руб

Воздуховод гофрированный из алюминиевой фольги с ПВХ покрытием

  • Материал: алюминиевая фольга, ПВХ;
  • размеры: 125×3000 мм;
  • вес: 420 г;
  • толщина: 0,9 мм;
  • рабочая температура: -30 — +300ºC;
  • применение: приточные и принудительные системы вентиляции и кондиционирования
497

Воздуховод гибкий алюминиевый гофрированный Эра

  • Материал: алюминиевая фольга;
  • размеры: 125×3000 мм;
  • вес: 320 г;
  • толщина: 0,8 мм;
  • рабочая температура: -40 — +300ºC;
  • применение: приточные и принудительные системы вентиляции и кондиционирования, газо- и теплоотводящие каналы
225

Воздуховод Tex PVC 500, из ПВХ

  • Материал: ПВХ, каркас из стальной проволоки;
  • размеры: 100×1000 мм;
  • рабочая температура: -20 — +70ºC;
  • применение: приточные и принудительные системы вентиляции и кондиционирования, газо- и теплоотводящие каналы
510

Воздуховод круглый пластиковый

  • Материал: пластик;
  • размеры: 125×1500 мм;
  • рабочая температура: -40 — +60ºC;
  • вес: 1412 г;
  • применение: приточные и принудительные системы вентиляции и кондиционирования, газо- и теплоотводящие каналы
350

Воздуховод прямоугольный  пластиковый

  • Материал: пластик;
  • размеры: 204×60×500 мм;
  • рабочая температура: -40 — +60ºC;
  • вес: 656 г;
  • применение: приточные и принудительные системы вентиляции и кондиционирования, газо- и теплоотводящие каналы
160

Соединитель-муфта пластиковый

  • Материал: пластик;
  • диаметр: 125 мм;
  • вес 64 г
50

Хомут червячный

  • Материал: оцинкованная сталь;
  • диаметр: 100 мм
40

Era 120ПТПР Торцевая пластиковая площадка для круглого воздуховода ПТПР с решёткой

  • Материал: пластик;
  • диаметр: 120 мм;
  • размеры площадки: 250×180×57 мм;
  • вес 80 г
70

Стоимость гофры, пластикового воздуховода и комплектующих во многом зависит от продавца, производителя и региона. Однако разница в ценах будет несущественна.

Плюсы и минусы гофротрубы для вытяжки

Прежде чем приобрести гофрированную трубу для вытяжки, следует ознакомиться с её преимуществами перед другими видами воздуховодов, а также узнать некоторые недостатки.

Среди достоинств гофротрубы стоит отметить следующее:

  • лёгкость и простота монтажа, благодаря тому, что воздуховод может изгибаться в любом направлении;
  • возможность подгона трубы по необходимому размеру при помощи обычных ножниц;
  • длина 1-3 метра. Воздуховод в сложенном состоянии напоминает гармошку и, при необходимости, его можно растянуть или, наоборот, сложить. При большом расстоянии от вытяжки до вентиляционного отверстия гофротрубы можно соединить между собой посредством специальных хомутов, переходников или вставки их концов друг в друга;
  • небольшой вес и наличие разных диаметров;
  • жаропрочность и устойчивость к коррозии;
  • гибкость;
  • длительный срок эксплуатации;
  • невысокая стоимость.

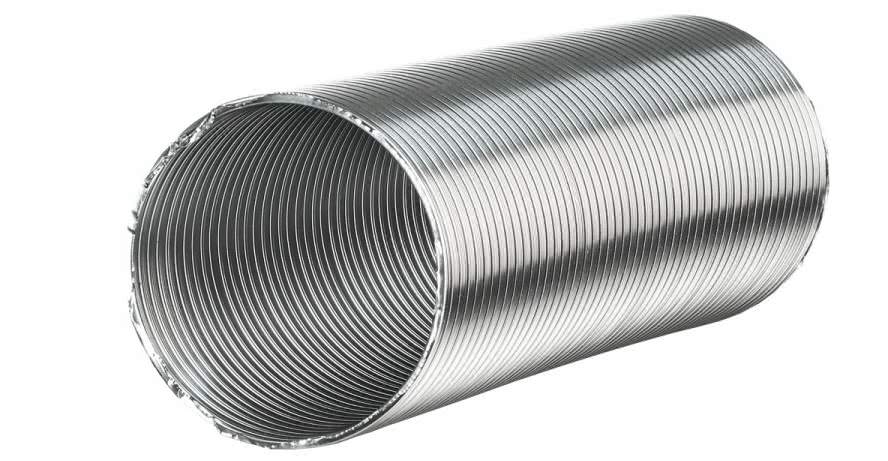

Гофротруба для вытяжки обладает массой достоинств ФОТО: superfb.site

Однако, несмотря на такое количество достоинств, у гофрированного воздуховода для вытяжки есть и свои недостатки, пусть и немногочисленные.

  • На алюминиевой гофре при сильном сжатии появляются вмятины из-за мягкости металла. Поэтому монтировать такую трубу следует очень аккуратно.
  • Из-за конструктивных особенностей гофрированной трубы её сложно обслуживать.
  • Требуется маскировка из-за внешней неэстетичности воздуховода.

С гофрой нужно работать очень аккуратно, чтобы не помять или не повредить её ФОТО: goodster.ru
