Как установить трубу в бане через потолок

Оглавление

Обслуживание и чистка

При протапливании бани березовыми или хвойными дровами в дымоходе скапливается большое количество несгоревших смолистых веществ. Налет сажи постепенно увеличивается, перекрывая просвет трубы. Часть сажи может падать к месту стыка горизонтальной и вертикальной частей, вызывая полную закупорку трубы.

Заметить загрязнения снаружи нельзя. О них судят по уменьшению тяги и попаданию дыма в помещение при открывании дверцы топки. Очистить трубу можно с помощью специального приспособления.

На прочную веревку или стальной трос нужно прикрепить круглую щетку с твердой пластиковой щетиной и груз (0,5-1 кг). Приспособление опустить в верхнее отверстие вертикальной части и продвигать вниз, выполняя поступательные и возвратные движения. При этом сажа сметается со стен щеткой. Хлопья попадают в нижнюю часть тройника, откуда их легко извлечь вместе со скопившимся конденсатом. Из горизонтальной части трубы сажу удаляют через специальные дверцы, если она длинная. Из короткого патрубка вынуть загрязнение можно прямо через топку.

Чтобы в трубе скапливалось меньше сажи, банную печь лучше топить осиновыми или тополевыми дровами. Кроме удаления сажи, нужно периодически снимать заглушку с тройника на внешней трубе и сливать из нее скопившийся конденсат.

Источник

Защитные материалы деревянных конструкций

Из-за того, что дымоход и печь быстро накаляются, может произойти возгорание. Тем более, что по традиции материалом для бани выступает древесина. Еще в былые времена было принято изолировать стены, потолок, печь, дымоход асбестовым слоем, глиной и иными доступными материалами, достаточно плохо проводящими тепловую энергию и стойкими к повышенным температурам.

Так чем обложить трубу от печки сегодня? Изоляция конструкции дымохода необходима и с целью пожаробезопасности, и защиты от конденсата, чтобы остывание происходило медленнее, а дымовыводящая система служила дольше.

Не всегда для обкладки трубы нужен кирпич красного цвета, хотя он наделен превосходными теплоизоляционными свойствами. Причина в том, что подобная конструкция не для каждой бани сочетается по дизайну.

Чтобы лучше понять, чем обернуть трубу дымохода от возгорания, рассмотрим два варианта изоляционных материалов в виде:

теплоизола;
фольгоизола.

Как выбрать теплоизоляционный материал для дымохода

Оптимальный вариант – сэндвич-трубы. Их качественное и тщательно рассчитанное утепление закрыто снаружи надежным стальным кожухом от намокания и ветра. Во всех остальных случаях утепление для дымоходов в любом случае сводится к термостойкой и не гниющей минеральной вате, а еще лучше – скорлупам из минваты. Температуры на поверхности однослойного стального дымохода никакие пластиковые утеплители не выдержат.

Сверху минвату необходимо максимально плотно закрыть кожухом из оцинкованной или нержавеющей стали, загерметизировать стыки, чтобы не попадали осадки и атмосферная влага. Минвата набирает влагу и теряет свои теплоизоляционные свойства, а при замерзании может повредить дымоход.

Для наружной изоляции кирпичных дымоходов можно применять пенополистирол или пенополиуретан в виде листов или нанесения вспененных жидких твердеющих составов. Температура на поверхности кирпичной кладки не очень велика, и пластмассы ее выдерживают. Но пластики необходимо закрывать от ультрафиолета и механических повреждений (снега, града). Методы прочистки трубы

Для поддержания работоспособности борова дымохода в рабочем состоянии необходимо дважды в год (читайте: дважды за отопительный сезон) очищать боров от сажи и смолистых отложений. Если используют смолянистые дрова, например, сосну, то очищать дымоход придется чаще.

Методы очистки стенок дымохода от сажи подразделяются на механические и химические. Механические – с помощью всевозможных щеток или ершиков. Химические – с помощью специальных поленьев, хлорида меди, поваренной соли, ПХК (противонагарной химической композиции) и даже картофельных очисток.

Некоторые химические средства способствуют осыпанию нагара со стенок, некоторые – выгоранию сажи на стенках. При этом температура повышается значительно, и дымоход может быть поврежден. Поэтому механический способ очистки предпочтительней.

Основные требования к банным печам

Дымоход для банного котла не только выводит из помещения продукты сгорания, но и обеспечивает оптимальное использование топлива в тепловом агрегате. Вместе с тем правильно устроенный канал для отвода печных газов должен служить гарантией безопасной эксплуатации отопительного прибора. Этот фактор обеспечивается не только правильным подбором материалов и конструкции дымохода, но и организацией инфраструктуры котельного помещения. В нём должна быть достаточная приточная и вытяжная вентиляция, обеспечивающая подачу кислорода для горения печи и вывод продуктов сгорания или самого газа, попавшего в помещение.

Для отвода дымовых газов из бани часто строят наружный пристенный дымоход, т. к. он не занимает места в помещении и обеспечивает лучшую пожаробезопасность

Газовые котлы являются наиболее безопасными при эксплуатации и дешёвыми по сравнению с другими видами тепловых агрегатов. Они не дают запаха от сгоревшего топлива и не оставляют мусора в виде золы или шлака.

Газовые котлы являются более экономичными и безопасными по сравнению с тепловыми агрегатами на других видах топлива

При использовании газового котла в бане нужно придерживаться некоторых рекомендаций:

Если отсутствует подвод газа от центральной магистрали, можно использовать топливо из баллонов. Их нужно размещать вне помещения в специально оборудованном шкафу.
Для безопасной эксплуатации газового агрегата нужно использовать систему автоматического управления, которая будет управлять режимом отопления, а также газовый анализатор на случай протечки.
Основание из огнеупорных материалов для печи должно быть минимум на 10 сантиметров больше её внешних габаритов.
Для устройства газопровода нужно использовать только стальные или медные трубы.

Виды дымоходов для бани

Существует два принципиально разных вида дымохода:

Внутренний (классический). Трубу выводят через потолок помещения и крышу.
Внешний, который в нашей стране получил широкое распространение не слишком давно. При устройстве этого вида дымоотвода трубу выводят через стену, основная ее часть ведется по улице.

Внутренний дымоход

Устройство внутреннего дымоотвода в бане используют традиционно для кирпичных печей. Трубу складывают в этом случае также из кирпича. Устанавливают классическую заслонку регулировки тяги. Выводят канал вертикально от печи через потолочное покрытие, затем на улицу через кровлю.

Рекомендуем ознакомиться: Как правильно почистить трубу в бане от сажи и копоти своими руками

Этот тип устройства вывода дыма предполагает два технологических отверстия, которые нуждаются в теплоизоляции и качественной гидроизоляции. Сделать сложную работу самостоятельно получается не у каждого любителя собственной парилки. К недостаткам бюджетной бани относят громоздкость кирпичной печи и конструкции трубы. В небольших парилках такое сооружение может занимать до половины площади.

Внутренний дымоход с колодцами и лежанкой можно сделать и в бане. Теплая стена позволит сохранить максимум тепла, что будет не лишним в северных широтах. Здесь лучше нанять профессионала и обустроить переходы согласно требованиям. При этом внутренний дымоотвод в бане позволит сэкономить средства на отоплении.

Значительно проще установить в бане готовую печь на твердом топливе и своими руками вывести трубу через стену в бане.

Классификация дымоходов

Дымоход для бани можно оборудовать несколькими способами, в зависимости от места установки печи. Способы организации отвода дыма из бани классифицируют по следующим параметрам:

Используемый материал. Чтобы сделать дымоходные трубы используют металл или жаростойкий кирпич. Кирпичную кладку считают более традиционным вариантом, однако современные мастера-печники отдают предпочтение металлическому дымоходу банной печи. Его преимущество – быстрый монтаж своими руками.
Способ монтажа. Дымоход в бане устанавливают внутри или снаружи постройки. Монтаж наружной дымоходной системы – североамериканская технология, согласно которой трубы выводят через стену на улицу. Она разработанная в ответ на недостатки внутреннего метода, подразумевающего проведение трубы через потолок на крышу.

Внутренний и внешний вид дымохода бани Выбор материала и способа, которым выполняется установка зависит от финансовых возможностей, размещения печи и строительных навыков мастера. Опытные печники не рекомендуют тем, кто устраивает дымоход своими руками без опыта, не совмещать его с вентиляционной системой, это может быть небезопасно.

Полезные советы печников: обратите внимание…

Обязательно применяйте потолочно проходной короб, даже если используете сэндвич. Его заполняйте керамзитом, пеностеклом или минеральной ватой. Не засыпайте околотрубное пространство землёй, тем более песком. Песок имеет свойство сильно нагреваться и долго сохранять тепло.
Самая оптимальная высота дымохода – 4,5-5 метров. Пытайтесь придерживаться этих параметров.
Верхний край трубы должен возвышаться над коньком не меньше 50 сантиметров. Но, а если крыша плоская, то здесь уже высота должна быть не менее метра. При большой высоте дымохода, монтируются специальные оттяжки.
В парном помещении, если труба проходит возле стены или перегородки, то на стену обязательно устанавливается защитный экран. Он может быть в виде нержавейки или базальтового картона.
При монтаже «флешки» рекомендуется пользоваться специальным термо и атмосферостойким герметиком. Он отлично справляется с возложенной на него задачей. Кстати, во время сборки сэндвич дымохода, часто применяют тот же термогерметик, а иногда и обжимные хомуты.
Если используется горючий кровельный материал, то наличие искрогасителя обязательно. Его можно сделать самостоятельно, применив отработанный воздушный «КАМАЗовский» фильтр.
Старайтесь избегать стыков сэндвич труб в потолочном проходе. В этом месте дымовой канал должен быть цельным.

Цитата мудрости: Если хочешь, чтобы мир изменился, стань этим изменением.

Требования к дымоходам

Есть два основных требования к дымоходу:

Он должен эффективно работать, удаляя продукты сгорания быстро и полностью. Для этого рассчитывают диаметр и длину трубы для конкретной печи. Печь в бане имеет простое устройство с прямым выводом продуктов сгорания (в отличие от комнатной печи, где для максимальной теплоотдачи дымоход имеет извилистые проходы – колодцы). Неэффективный дымоотвод грозит накоплением угарного газа, что является смертельно опасным для человека.
Он должен быть безопасен. Все участки трубы изолируют от стен, потолка, кровли, в зависимости от того как монтируют дымоотведение. Требования пожарной безопасности включают в себя жесткие нормы по расстоянию от легко воспламеняющихся конструкций, соседних строений.

Дополнительные требования заключаются в качественной гидро и теплоизоляции трубы от перепадов температуры и воздействия внешней среды. Для соблюдения всех вышеизложенных требований к дымоходам разработаны нормы и правила монтажа, где указаны точные размеры и расстояния, которые соблюдают на этапе изготовления проекта дымоотвода.

Установка через стену

На практике применяют два варианта прохода трубы из помещения на улицу: через стену и через потолок. Выбор всегда остается за владельцем печи, а мы расскажем об особенностях обеих схем.

К достоинствам конструкции «через стену» относятся:

Экономия полезной площади . Если баня находится на цокольном этаже дома, не нужно, чтобы труба проходила через находящиеся выше жилые помещения. Она не только «съест» полезную площадь, но и потребует соблюдения целого комплекса мер пожарной безопасности. Также при случайном касании трубы можно получить серьезный ожог.
Простота установки . Большая часть работ выполняется на улице. Вес вертикальной конструкции практически не ограничен, и она защищена от ветровых нагрузок: труба опирается на кронштейн, «привязывается» хомутами к стене. Установка через стену подразумевает обустройство только одной пожарной разделки.
Ремонтопригодность . При необходимости всегда можно нарастить трубу дополнительными секциями. Замена элементов наружного дымохода не требует проведения работ в помещении.

Очевидный недостаток конструкции — низкий КПД. Часть энергии дымовых газов, которую можно было использовать для обогрева помещения, уходит в атмосферу. Наружные дымоходы часто нарушают дизайн зданий, а в их горизонтальных участках и на поворотах скапливается сажа. Такие конструкции нужно чистить гораздо чаще, чем вертикальные внутренние системы дымоудаления.

Конструктивные особенности

Дымоходы для банной печи постоянно совершенствуются, в их изготовлении используются разнообразные материалы, появляются новые технологии. Знание особенностей разных модификаций позволяет правильно их смонтировать, обеспечить требуемые меры пожарной безопасности, обеспечить регулярную чистку и замену комплектующих частей.

По конфигурации дымоходы бывают внутренними либо внешними. Внутренние, через стенку выводятся наружу, посредством переходников. Конструкция позволяет сэкономить полезное пространство помещения, исключает возможность получения ожогов либо возгорания внутренней оснастки. Но есть и минус – низкий КПД – немалая доля тепла попросту «уходит» в атмосферу.

Внешние дымоходы выводятся прямо от печи наружу через потолочное перекрытие и крышу. Необходимая форма и направление придается посредством разнообразных фитингов, а безопасность обеспечивается правильным подбором изоляции в соответствии с нормами СНиП 41-01-2003.

Какими бывают дымоходы

Работа по обустройству дымовыводящей конструкции отличаются сложностью и поэтому многие владельцы банных построек предпочитают обращаться за услугами к специалистам, имеющим опыт выполнения такой работы.

Правда, с задачей как вывести трубу из бани через стену можно справиться и самому. Это стало возможным, благодаря появлению в продаже современных металлических модульных систем, производимых из нержавейки.

Исходя из места выхода трубы на улицу, существует два типа дымоходов:

внутренняя конструкция;
внешняя система.

Монтаж металлического дымохода для бани

Сборка дымохода из сэндвич-труб проходит в 7 основных этапов.

Этап 1. Первым делом нужно вырезать в потолке отверстие, которое должно на 15-20 мм превышать внешний диаметр дымохода.

Этап 2. Также нужно проделать аналогичное отверстие в кровле.

Этап 3. Из листового металла вырезается квадрат, который закроет отверстие в потолке, в этом квадрате также нужно вырезать отверстие для дымохода, а по краям — просверлить отверстия для крепления на саморезы.

Проходной короб

Цены на коаксильный дымоход

~~коаксильный дымоход~~

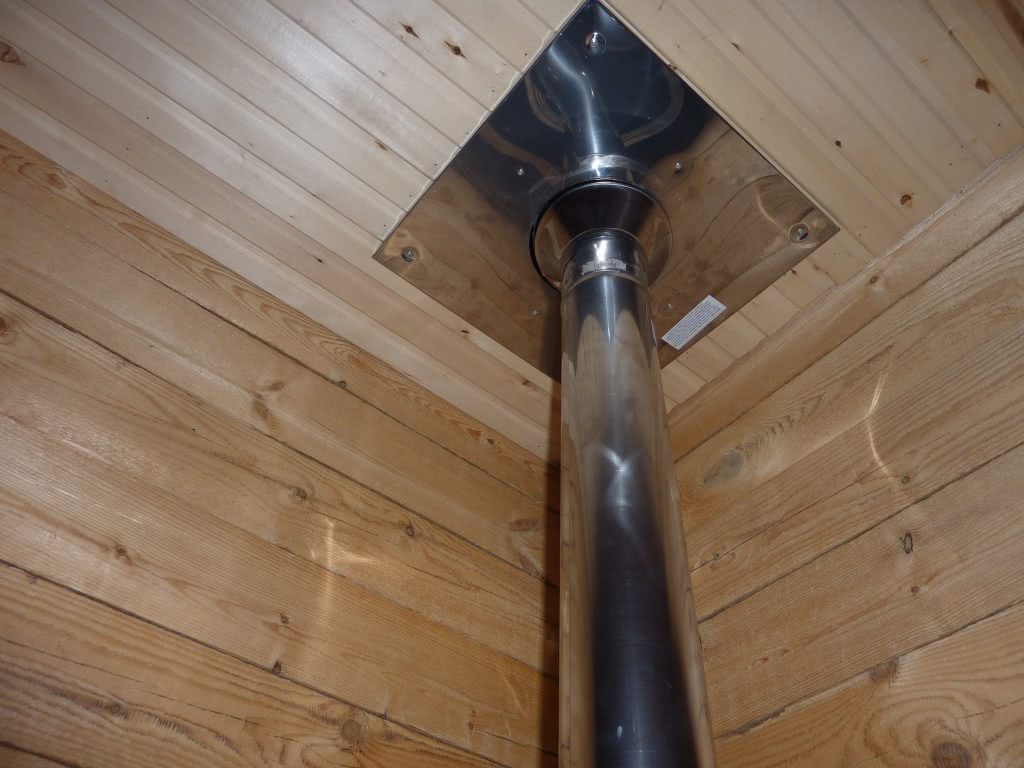

Подготовка и установка потолочной проходки

Короб закреплен саморезами

Выполненная теплоизоляция

Пример изоляции керамзитом и асбестовым картоном

Потолочная разделка

Этап 4. Первую однослойную трубу надо установить на печь и надеть на нее квадрат из листового металла, который будет закреплен на потолке.

Этап 5. Затем нужно вставить первую сэндвич-трубу в патрубок однослойной трубы.

Этап 6. Таким образом необходимо полностью собрать дымоход, устанавливая и закрепляя одну сэндвич-трубу за другой.

Сборка элементов дымохода «по дыму» и «по конденсату»

Собираем дымоход

Этап 7. К окончанию последней трубы надо приварить колпак, который будет защищать конструкцию от осадков.

Установка дымохода через кровельную проходку

Изоляция для дымохода. Монтаж дымохода на крыше

Варианты устройства дымохода

Еще один вариант, как установить трубу в бане – вывести ее наружу не через потолок, а через стену, провести вдоль здания вертикально снаружи до нужной высоты. В данном случае вам придется потратиться на проделывание и обработку отверстия в стене, сквозь которое будет проходить труба. Этот вариант, помимо прочего, еще и приводит к снижению оттока горючих газов из помещения, из-за чего качество эксплуатации печки существенно снижается.

Дымоход из кирпича или керамики считается самым надежным и безопасным в плане эксплуатации и рисков возгорания. Правда, расход топлива на такую печь немного больше, чем в прочих вариантах, поскольку такой дымоход нуждается в прогреве.

Подводя итог всему сказанному, отметим, что важнее всего при обустройстве дымовой трубы в бане – соблюсти все строительные нормативы для таких сооружений, а также позаботиться о наличии заранее предусмотренного проектом бани выхода для дымохода в потолке. В процессе работы это отверстие достаточно просто изолировать специальными материалами для предотвращения возгорания или сквозняка.

Что касается собственно дымовой трубы, то она может быть выполнена в любом из приведенных выше вариантов. В данном случае все зависит от желания и финансовых ресурсов хозяина бани, а также от выбранного отопительного прибора.

Краткое описание и размеры металлической печки

Наша конструкция будет иметь отдельный бак для нагрева воды и встроенную в верхнюю часть печи каменку. Пламя со всех сторон нагревает каменку, это значительно повышает коэффициент полезного действия печи. Размеры можете брать произвольные, учитывайте параметры парной и количество одновременно моющихся людей. Мы для примера даем размеры своей печки.

Внешняя каменка. Ширина 50 см, длина 50 см, высота 80 см.
Внутренняя каменка. Ширина 40 см, длина 40 см, высота 50 см. Расстояние между стенками внутренней и внешней каменки составляют пять сантиметров по периметру.
Печь. Ширина 50 см, длина 90 см, высота 50 см. Длину печки можете изменять, делать ее только под внешнюю каменку длиной 50 см (тогда бачок воды придется крепить со стороны на упорах) или увеличивать длину для увеличения объема бачка.
Бачок для воды. Ширина 40 см, длина 50 см, высота 60 см. В бачок помещается 120 литров воды, что вполне достаточно для помывки трех-четырех человек. Конечно, горячую воду нужно разбавлять холодной.

Виды

Варианты конструкций дымоходов подбирают в зависимости от используемого материала строительства бани. Все элементы устройства допустимо приобрести в готовом виде или соорудить самостоятельно. До недавнего времени основным материалом дымоотводящей трубы был кирпич. Он отличается идеальными характеристиками, долговечностью, пожарной безопасностью.

Для сооружения кирпичной трубы необходимы особые знания и умения. Не для каждой бани такой вариант является подходящим. Без отсутствия практического опыта в кладке кирпичной трубы правильный дымоход соорудить практически невозможно. Структура кирпича имеет характерные шероховатые участки, которые являются причиной отложения сажи в дымоходе, что приводит к быстрому засорению конструкции. Помимо этого сажевые отложения могут привести к появлению искр при растопке печи, что небезопасно.

Современные мастера чаще выбирают дымоход из нержавеющей стали для банной печи. Главное достоинство такого устройства – быстрый монтаж. Помимо этого дымоходы из металла лишены проблем, которые могут возникнуть в кирпичной печной конструкции. Дымоходы из нержавейки нередко представляют собой сэндвич конструкции. Прямой железный дымоход бани легко установить собственными руками.

Внутренняя часть трубы из стали отличается гладкой поверхностью. Отсутствующие грани и шероховатости способствуют лучшему отводу дыма из печи. Но при температурных изменениях на стальной трубе появляется конденсат. При закрытой теплоизоляцией трубе такого явления не возникает. Об этом эффекте стоит помнить, организуя обустройство конструкции собственными руками.

Еще один вид дымохода для печей бани – керамический. Данная конструкция отличается устойчивостью к огню, надежностью. Современные трубы из керамики подходят для твердотопливных котлов, а также устройств, работающих на жидком топливе.

Основные отличия данных конструкций от прочих видов:

универсальная система (возможность подбора разных диаметров);
легкость обработки дымохода даже с боковым проходом;
водо- и паронепроницаемость (доступность для печей с каменкой);
механическая прочность.

Разновидности керамических, металлических моделей и изделия из кирпича подразумевают обязательное наличие в конструкциях основания, емкости для аккумулирования конденсата, тройника для очистки и осмотра.

Подбор элементов дымоходной системы

Если вы решились на из металла своими руками, важно правильно подобрать сечение труб. Производители печей указывают рекомендованный диаметр для каждой модели в инструкции

При отсутствии данной информации, этот параметр рассчитывают исходя из мощности печи, и количества числа поворотов. Однако, лучше доверить вычисления опытному консультанту, так как него зависит тяга и безопасность дымохода.

Схема дымоходной системы из металлических труб

Обратите внимание, что протяженность горизонтальных сегментов труб не должна превышать 100 см, пренебрежение этим простым правилом грозит слабой тягой печи и сажевыми отложениями внутри

Если вы выводите дымоход через стену, правильно будет расположить его на расстоянии 50-60 см от края свеса.
Монтируя трубу через крышу, старайтесь разместить ее в 50-150 см от конька.
Если место расположение печи не позволяет сделать этого, зонтик дымохода поднимают над высшей точкой кровли на 1,5 или более.
Обычно внутреннюю дымоходную систему прокладывают строго вертикально, при необходимости изменить направление используют колена с углом 45 или 90 градусов.
Чтобы продавец правильно подобрал дымоход для печей, лучше сделать ее схему с размерами.

Основные нормы и правила

Перед тем, как вывести трубу в бане через стену и обустроить дымоход, необходимо изучить основные правила по технике безопасности, поскольку одно из них может в самом деле спасти вашу жизнь. Правила монтажа дымохода в бане:

Ни в коем случае нельзя соединять дымоходную и вентиляционную системы;
Нельзя использовать составляющие, не предусмотренные конструкцией дымохода;
Устройство дымохода в бане для дровяной печи выполняется только проверенными способами;
Если баня находится около легко возгораемых площадей, требуется качественная изоляция. В противном случае установка печной трубы в бане категорически запрещена;
Для накрытия вывода вентиляции и конечного участка дымохода необходимо использовать разные грибки.

Также ознакомьтесь с некоторыми полезными советами, которые пригодятся в процессе установки трубы в баню на железную печь:

Для обустройства дымоходов часто используют гофрированные трубы, чего делать совершенно нежелательно. Дело в том, что на гофрированной поверхности оседает сажа и копоть, тем самым повышая риск возгорания и уменьшая тягу печной трубы;
Также не следует выводить дымоход в бане через стену, обустраивая его снаружи здания, если используемая труба однослойная. Это может быть чревато быстрым разрушением трубы из-за большого количества конденсата;
Для вычисления диаметра при монтаже трубы в бане лучше всего прибегнуть к помощи специалиста, дабы избежать неприятных оплошностей;
Ни в коем случае нельзя совмещать две дымоходные системы без предварительного одобрения специальных инстанций.

Уход и обслуживание

Обычно для ванны требуется использование твердого топлива. В большинстве случаев это древесина твердых, мягких хвойных пород, которая при сгорании образует сажу.

Сажа химически похожа на уголь, поэтому она очень легко воспламеняема, а причиной пожаров в банях и частных домах часто является ее чрезмерное присутствие в дымовой трубе. Основной причиной пожаров и отравления угарным газом является несвоевременное техническое обслуживание или плохой уход за дымовыми трубами.

Независимо от вида материала и конструкции дымохода рекомендуется очищать дымоход с интервалом 1-2 раза в год (в зависимости от интенсивности использования сауны).

Самыми простыми инструментами для очистки дымоходов являются круглые нейлоновые или металлические щетки и удлинитель. Для труб других производителей и сечений необходимо использовать щетки специальной формы (прямоугольные, квадратные, овальные), специальные пружины и порошки. Производители предлагают универсальные средства для очистки дымоходов, но их эффект обеспечивается только в течение 1-2 недель.

Очистка дымохода требует больших усилий: на стенах образуются не только сажевые отложения, но и окись углерода. В результате – нарушается целостность дымохода и существует опасность попадания токсичных газов в помещение. Вероятность возникновения такой ситуации при использовании дымохода “Теплодар” очень мала, если его монтаж осуществлялся специалистом в соответствии с рекомендациями производителя.

Работы по обслуживанию дымоходов могут проводиться как самостоятельно, так и с помощью профессионала

В последнем случае получите документ, который доказывает, что эта процедура была проведена: в случае аварии (пожара) у вас будет доказательство своевременного обслуживания дымохода (важно, если здание застраховано)

Как вывести дымоход через потолок

Как говорилось выше, дровяная печка в бане разогревается до максимума, причем топится периодически, только во время помывки. Внутренняя стальная труба сэндвича тоже греется до высокой температуры, благодаря чему конденсат в ней не образуется. Это значит, что на газоходе не нужно ставить тройник и тупиковую секцию – конденсатосборник, вертикальный канал подсоединяется к печи напрямую, как показано на схеме.

Выполняя проход через деревянное перекрытие и кровлю, важно соблюсти противопожарные нормы. Они гласят, что внутренняя стенка газохода, защищенная негорючим волокном, должна располагаться на расстоянии не менее 38 см от ближайшей конструкции из дерева

Заметьте, что для голой железной трубы этот отступ должен увеличиться до 500 мм с каждой стороны. Вопрос решается двумя путями:

нужно собрать или приобрести готовый потолочно-проходной узел, представляющий собой металлический короб требуемых размеров, наполненный негорючим утеплителем;
прямо в перекрытии установить квадратный водяной бак самоварного типа, нагреваемый отходящими газами.

Схема установки бака в перекрытие (слева) и потолочно-проходного узла (справа)

Поэтапно монтаж вертикального сэндвич дымохода в бане выглядит так:

Четко определив место прохода трубы сквозь потолок, вырежьте в перекрытии квадратный проем, чьи размеры определите по формуле 380 х 2 + d (внутренний диаметр круглого канала).
Выясните, где газоход пересечет кровлю. Если он попадает в стропило, вырезайте проем в стороне от него, а в процессе монтажа выполните обход конструкции с помощью двух колен на 30 или 45°.
Присоедините к патрубку печки первую секцию из одностенной стальной трубы со встроенным шибером для регулировки тяги. Стык промажьте жаростойким герметиком и зафиксируйте хомутом.
Установите переходник и соберите весь дымоотвод из сэндвича, вставляя секции одну в другую «по конденсату».
Короба узлов прохода наполните негорючим утеплителем – базальтовой ватой либо керамзитом. Чтобы предотвратить затекание, наденьте на дымоход специальную кровельную прокладку – мастер флеш (иначе – крыза). Герметизируйте сверху все стыки.

Чтобы дымоход не нагружал своим весом банную печь, прикрепляйте его хомутами и кронштейнами к деревянным балкам и другим конструкциям. Как сделать дымоход в бане с проходом через потолки и крышу, описывается в видеосюжете:

Преимущества и недостатки

К плюсам дымохода наружного типа можно отнести:

повышенный уровень безопасности. Для трубы не придётся нарушать целостность кровли и чердачного перекрытия, что избавить от риска протекания дождевой и талой воды в зазоры между стенками дымохода и элементами кровельного покрытия;
пожаробезопасность. Основная часть дымохода расположена снаружи помещения, что более безопасно для таких строений, где изначально предполагается создание нестабильного температурно — влажностного режима;
компактность

Такого типа конструкция не занимает много места внутри бани, что особенно важно для малых по площади помещений;
удобство монтажа. При сборке канала требуется оборудовать всего 1 проход через ограждающие конструкции строения.

Достаточно весомыми минусами устройства такого дымохода являются:

быстрое выхолаживание конструкции, а значит внутри него будет образовываться конденсат. Такое сооружение требует значительных затрат на усиленного утепления;
наличие поворотов. Труба для отвода дыма, выходящая через стену имеет конфигурацию с одним или двумя поворотами, которые снижают тягу внутри конструкции и мешают нормальному функционированию печи. Что бы исправить этот недостаток используют изделия большего диаметра.

Необходимые материалы и инструменты

Чтобы сделать дымоход в бане, понадобятся:

трубы с диаметром, высчитанным заранее;
кронштейны, которые должны фиксировать трубу в определённом положении;
хомуты, необходимые для крепления дымохода к стене;
переходники с диаметром на 30 см больше этого параметра у трубы (для соединения частей дымохода);
изоляционный материал, например, керамзит;
специальный фартук, необходимый для обустройства выхода дымовой трубы наружу;
оголовок, используемый в качестве наконечника канала для выведения дыма;
герметик, выдерживающий воздействие высоких температур.

Работа по изготовлению и монтажу дымовой трубы осуществляется с помощью следующих инструментов:

строительного уровня, применяемого для проверки ровности конструкции;
дрели;
лобзика, которым в кровле и потолке вырезают отверстия и раскраивают трубы до нужного размера;
шуруповёрта или отвёртки;
рулетки.

Правила установки сэндвич дымохода

Приведем общие правила для самостоятельного монтажа:

Дымоотвод устанавливается менее 1,5 м от конька рядом расположенного здания. В тех случаях, когда он выше уровня кровли, нужно использовать дополнительные установочные хомуты.
Возвышение дымоотводящей конструкции над плоской крыше должно составлять не менее 0,5 м.
Общая длина газоотводящей системы – не менее 5 м. Если это невозможно, то задействуются откачивающие насосы для отвода топочных газов.
Минимально допустимое расстояние до потолочного покрытия в деревянной бане – 0,38 м.

Ответом на вопрос, какая должна быть труба дымохода на печку в бане, будет – комплект из нержавейки. Для подбора качественных элементов отвода топочных газов проверяйте марку стали с содержанием хрома более 13%, толщину изделий (оптимально 0,8 мм), лучшие по герметичности и долговечности сварные швы – после лазерной сварки. Рекомендуемая раструбная система соединения, которая выполнена с помощью холодной формовки. Всем этим критериям отвечает продукция компании Ferrum.

Типы печных дымоотводов

Дымоходы для бань отличаются:

по материалу изготовления;
по конструкционным особенностям и по месту установки.

На протяжении многих лет дымоходы для банной печи традиционно делали из обожженных кирпичей. Сейчас все большую популярность стали приобретать металлические изделия.

По месту расположения и конструкционному решению они бывают двух видов:

дымоходами, установленными внутри помещения и проходящими через потолочное перекрытие и кровлю;
конструкциями, выведенными через стену и поднимающимися по ней снаружи строения (прочитайте: «Как сделать дымоход в бане через стену – варианты устройства»).

Виды дымоходных труб по локализации

Трубы дымохода различаются на внешние и внутренние, с этим вопросом владельцу бани следует определиться заранее.

Внешние установки не примыкают к печи-камину, они монтируются на улице, по фасаду помещения, и обеспечивают пожаробезопасность. При этом не придется производить отверстия в крыше и стене, но расход теплообмена будет существенным.

Внутренние установки монтируются над печью. Если реализация такого типа труб занимает несколько больше времени, это окупается преимуществом стабильного сохранения тепла в помещении.

Виды дымоходных труб в зависимости от материала

Каждый владелец бани желает получать комфорт и проводить оздоровительные процедуры с удовольствием. Для этого следует правильно выбрать современные материалы для конструкции, поэтому кирпичная кладка не подойдет. Керамические трубы показывают отличные результаты теплообмена, но для бани их использование непрактично.

Нержавеющие сендвич трубы – это двухконтурные модули, изготовленные из нержавеющих типов металла, которые дополнены специальными материалами для теплоизоляции. Они показывают высокие эксплуатационные качества и не скапливают конденсат. Монтажные работы не вызывают больших затрат, благодаря легкости конструкции. Еще одним преимуществом стальных труб является их возможность покраски в любой цвет, при этом толщина стали в 1 мм считается оптимальной.

Виды дымоотводящих конструкций

Дымоход для парной может быть внешним либо внутренним. В нашей стране можно чаще встретить именно внутренние варианты. Среди их достоинств – отсутствие нарушения архитектурного стиля, а также экономия тепла в помещении. Какой дымоход лучше для баниВсе тепло остается внутри парилки. Внутренние системы хороши тем, что имеют лучшую тягу. Также за ними проще ухаживать. Еще внутренняя конструкция не нуждается в утеплении.

Внешние дымоходы не совсем традиционны для применения в нашей стране, они обладают оригинальным внешним обликом, при этом в потолке не нужно делать отверстие. Внутренние дымоходы не нарушают элементы дизайнерского стиля и сохраняют тепло с высокой эффективностью. Они обладают лучшей тягой и просты в уходе.

Можно обернуть дымоход фольгоизолом

Современный материал включает два слоя: теплоизолятор и фольгу. Второй − играет отражающую функцию и может сохранять до 90% тепловой энергии в постройке. Фольгоизол − безвредный материал по сравнению с другими аналогами, так как в качестве фольги выступает уплотненная пищевая. Материал стойкий к ультрафиолету и повышенным температурам в пределах -65 до +175 градусов по Цельсию, хороший изолятор.

Кто еще не знает, как в сауне сделать изоляцию трубы дымохода, рекомендуем покрыть фольгоизолом потолок парилки, стены и печную трубу. В результате Вы получите помещение, по конструкции напоминающее термос. В сауне тепло будет оставаться, а баня быстро наберет температуру, а затем медленно остынет. Иногда устанавливается сетка на трубу для камней в баню, что очень удобно и практично.

Требования к изготовлению конструкции

В местах проведения трубы через отверстия важно делать зазоры

Готовясь к сооружению дымохода, надо ознакомиться с нормами, которым должна соответствовать дымовая труба:

Если труба будет выходить из крыши на расстоянии полутора метров от конька, то конструкцию разумнее монтировать на высоте в 50 см над самой верхней частью кровли;
Когда между коньком и трубой получается не менее полутора и не более трёх метров, дымовую трубу целесообразнее устанавливать на одном уровне с охлупнем крыши;
При отдалении конька и трубы друг от друга более чем на 3 метра дымоход полагается монтировать выше пунктира, который условно проводится горизонтально от самой высокой точки крыши под углом в 10 градусов;
Из плоской крыши должен выходить наружу только 1 метр дымохода;
Дымовая труба, находящаяся выше крыши на полтора метра, непременно закрепляется растяжками.

Ведём правильный монтаж дымовой трубы в бане: проходим через потолок и крышу
