Пошаговая инструкция монтажа дымохода из нержавеющей стали

Оглавление

Монтаж дымохода своими руками

Работам по возведению или установке дымовой трубы предшествуют следующие этапы.

Подготовка инструментов

Однозначно понадобятся:

отвес: поможет обеспечить строго вертикальную установку дымохода;
уровень: поможет проложить горизонтальные участки с необходимым уклоном в 3 градуса (для стекания конденсата);
шуруповёрт или отвертка: нужно будет закручивать шурупы при герметизации прохода через кровлю;
рулетка.

Какие ещё будут использоваться инструменты — зависит от материала дымохода.

Для монтажа кирпичного, блочного и керамического дымоходов понадобится стандартный арсенал строителя:

ёмкость для приготовления раствора или специального клея;
мастерок;
шпатель;
затирка (используется для разглаживания штукатурного раствора);
шаблон для изготовления швов одинаковой высоты (можно использовать порядовку — рейку, на которой отмечено рисками положение каждого ряда).

При монтаже стального дымохода применяют:

пистолет для подачи из тубы жаропрочного герметика;
перфоратор для установки крепёжных элементов кронштейнов, к которым в свою очередь будет крепиться труба;
гаечные ключи: с их помощью затягивается болтовое соединение, стягивающее хомут (используется для соединения отдельных деталей между собой и крепления трубы к кронштейнам).

Высота дымовой трубы

Согласно нормативам, перепад высот между устьем трубы и колосниковой решёткой либо горелкой должен составлять хотя бы 5 м. При меньшем значении тяга окажется недостаточной. Но придерживаться только этого правила мало — нужно ещё учитывать аэродинамическую картину на уровне оголовка дымохода. Последний не должен оказаться в ветреную погоду в зоне подпора, образующейся при наличии перед воздушным потоком препятствия, иначе повышенное давление приведёт к нарушению тяги. Исходя из этих соображений, на двускатных крышах устье дымохода выводят на следующую высоту:

на 0,5 м выше коньковой планки (самая верхняя деталь крыши), если труба расположена не далее 1,5 м от конька;
вровень с коньковой планкой, если расстояние до конька лежит в пределах между 1,5 и 3 м;
ниже коньковой планки, на уровне проведённой через неё условной плоскости с углом наклона 10 градусов к горизонту — если расстояние до конька составляет более 3 м.

Для плоских крыш высота устья дымовой трубы над кровлей принимается равным 0,5 м вне зависимости от расстояния от трубы до парапета.

Исключением являются случаи, когда кровля покрыта горючими материалами (сланец или покрытие на основе битума): тогда оголовок должен отстоять от покрытия хотя бы на 1,2 м.

Если речь идёт о крыше пристройки, примыкающей к более высокому зданию, либо такое здание находится в непосредственной близости, дымоход нужно делать выше него. Если подобное сооружение появилось после монтажа трубы, её нужно будет нарастить. Таким же образом придётся поступить, если растущие поблизости деревья превзойдут дымоход по высоте.

Размеры внутреннего сечения дымохода

Задачу по определению оптимального сечения дымоотводящего канала назвать простой никак нельзя. Следует выполнить сложнейший расчёт, увязывающий целый ряд параметров:

тип топлива;
температуру выхлопа;
длину и конфигурацию дымового канала;
шероховатость его стенок;
толщину и тип утепления дымовой трубы.

Даже применяя современные программные комплексы автоматизированного проектирования, далеко не с первого раза удаётся найти такое сочетание параметров, при котором тяга в трубе была бы приемлемой. Но если речь идёт о стандартном дымоходе, представляющем собой не имеющую изгибов вертикальную трубу постоянного сечения высотой 5 м или несколько больше, задача сильно упрощается, так как величина сечения для такого случая уже рассчитана:

при мощности тепловой установки до 3,5 кВт: прямоугольная труба — 140х140 мм, круглая — диаметр 158 мм;
от 3,5 до 5,2 кВт: 140х200 мм либо 189 мм;
от 5,2 до 7,2 кВт: 140х270 мм либо 219 мм;
от 7,2 до 10,5 кВт: 200х200 мм либо 226 мм;
от 10,5 до 14 кВт: 270х200 мм либо 262 мм;
более 14 кВт: 270х270 мм либо 300 мм.

При использовании готовых труб или бетонных блоков с отверстиями сечение можно округлять до ближайшего из стандартного ряда, но только в сторону увеличения.

Сэндвич-трубы для дымоходов из нержавеющей стали

Сэндвич-труба для дымохода представляет собой конструкцию из двух стальных труб, которые вложены одна в другую, а просвет между ними заполнен теплоизоляционным материалом. Когда говорят о диаметре такого дымохода, имеют в виду диаметр внутренней трубы. Во время работы отопительной системы теплоизолирующий слой несет на себе основную температурную нагрузку от греющейся внутренней трубы. За счет этого внешняя труба не разогревается больше допустимых значений

Сэндвич-труба, таким образом, – идеальный выбор для систем отопления деревянных домов, где важно следить за пожарной безопасностью. Остальные положительные качества сэндвич-трубы может продемонстрировать любая труба дымохода из нержавейки:

Внутренняя поверхность отличается гладкостью, обеспечивая беспрепятственный выход дыма.
Возможность применения для любых отопительных систем и в любых домах.
Модульная конструкция, делающая монтаж трубы дымохода простым и быстрым.
Длительный срок эксплуатации при неизменно высоком КПД.
Работа без завалов и разрушений в течение всего срока эксплуатации.

Любая нержавеющая труба для дымохода монтируется с помощью специального крепежа. В зависимости от выбранной конфигурации дымохода, вам могут потребоваться разветвители, колена и сборник конденсата.

Снаружи сэндвич-труба выглядит привлекательно и порой даже нарядно. Это достигается за счет оцинковки, полировки или отделки цветным полиэстром. Поскольку конструкция модульная, зачастую цветной можно сделать только наружную часть трубы, выступающую над крышей, а остальные модули взять более простые и дешевые.

Как рассчитать нужный диаметр трубы для дымохода

Диаметр внутренней трубы рассчитывается, исходя из параметров мощности отопительного котла. Если котел маломощный, менее 3,5 кВт, диаметр внутренней трубы должен быть от 80 мм, при 3,5–5,2 кВт – от 95 мм, при больших показателях мощности – от 110 мм. Дальнейший расчет делается, исходя из конфигурации дымохода и вашего бюджета. Толщина теплоизоляционного слоя может быть 25, 30, 50 и 100 мм – чем больше, тем лучше, но и стоимость будет расти пропорционально. Имейте в виду, что толщина стальных труб может варьироваться от 0,5 до 1 мм. От этого будет зависеть стоимость и наружный диаметр всей сэндвич-трубы. Такая, казалось бы, маленькая разница в толщине будет влиять на установку конструкции в целом, поскольку для дымохода важна герметичность стыков на выходе.

Цены на сэндвич трубы для дымоходов

Когда выбирается сэндвич-труба для дымохода, цена не должна быть основным фактором. Главное – чтобы дымоход обеспечивал нормальную тягу, не засорялся, был правильно установлен, обеспечивал комфорт и безопасность.

Минимальная стоимость одного модуля сэндвич-трубы может колебаться в пределах 1500-3000 руб. Она будет зависеть от следующих факторов:

диаметр внутренней трубы;
материал и толщина теплоизоляции;
толщина стальных труб;
наличие внешнего покрытия;
длина модуля.

Имейте в виду, что в расчет конечной стоимости комплекта модулей для дымохода входит не только сама труба, собранная из прямых модулей. Вам могут потребоваться колена, тройники, углы 45 или 90 o . Каждый из этих элементов может стоить 3000–4000 рублей.

Чтобы снизить стоимость комплектующих и монтажа дымохода, следует тщательно продумать его конструкцию и постараться сделать ее как можно более простой. Лучше, если проект дымохода будет разрабатываться и воплощаться в жизнь специалистами. Неправильно собранный сэндвич-дымоход может быстро утратить свои положительные качества из-за влияния конденсата на теплоизоляционный слой. Чтобы этого не происходило, внутренние трубы собираются с заходом верхней трубы в нижнюю, а наружные – наоборот. Тогда стекающий вниз конденсат не будет просачиваться в межтрубное пространство и портить теплоизоляцию, а идущий вверх дым не будет выходить через стыки наружу. Такой монтаж требует специальных навыков.

Многофункциональное изделие: дымоход из нержавеющей стали

Какое бы топливо ни закладывали в отопительное оборудование, для выведения продуктов сгорания нужен хороший дымоход. Практичным вариантом канала, через который печь избавляется от дыма, считают трубу из нержавеющей стали.

Достоинства дымовой трубы из нержавейки

Дымоходы из нержавеющей стали получили одобрение владельцев печей благодаря таким преимуществам, как:

длительная эксплуатация,
безукоризненная прочность стенок,
простота монтажа,
безопасность и увеличенная прочность,
приемлемая цена.

Дымовая труба из нержавеющей стали гораздо крепче своего кирпичного аналога. Если на металлической поверхности никак не отражаются резкие перепады температуры, то кирпич к ним особенно чувствителен и может раскрошиться.

Дымоход из нержавеющей стали обладает массой преимуществ, главным из которых является прочный корпус

Больше всего впечатляет стойкость дымохода из нержавеющей стали к сырости. Труба из этого металла остаётся невосприимчивой к коррозии независимо от степени влажности воздуха в помещении.

Дымоход из нержавеющей стали представляет собой конструкцию из отдельных модулей, отчего его без проблем можно ремонтировать путём замены испорченной детали на новую. Монтаж этого дымового канала выполняют, используя специальные отводы. С ними инженерные системы и сооружения архитектуры перестают быть преградами для установки трубы на отопительное оборудование.

Тройники и колена из нержавеющей стали упрощают работу по сборке дымового канала

Монтируя дымовой канал из нержавеющей стали, можно без особых хлопот направить его в какую угодно сторону. Эта операция не потребует перестановки печи или камина.

Дымоход из нержавеющей стали можно собирать из горизонтальных, вертикальных и криволинейных элементов

Круглая форма трубы из нержавеющей стали препятствует загрязнению внутренних стенок продуктами сгорания топлива. Отсюда следует, что дымоход из этого металла не требует частой прочистки.

Описание дымохода из нержавеющей стали

Дымовой канал из нержавеющего металла может быть укомплектован по-разному, поэтому целесообразно рассмотреть все виды обсуждаемой конструкции.

Виды труб из нержавейки

Чтобы оборудовать печь дымоходом из нержавеющего металла, потребуется делать выбор между тремя вариантами:

однослойное стальное изделие,

Самый простой дымоход состоит из нескольких одностенных труб

Гофрированная труба из нержавеющей стали имеет спиралевидные гибкие стенки

Сэндвич-труба из нержавеющей стали состоит из двух труб разного диаметра, между которыми помещается утеплитель

Толщина однослойных дымовых труб может составлять от 0,6 до 2 мм. Покупка изделия не ударит по карману, но надо иметь в виду, что применение таких изделий допустимо не во всех случаях.

От приобретения однослойной трубы из нержавейки придётся отказаться, если здание с печью не изолировано от холодного воздуха. Из-за различия температур внутри и вне помещения будет наблюдаться перерасход энергоносителя. А образование большого количества конденсата может значительно сократить срок службы оборудования.

Дымоход из однослойной нержавеющей стали требует тщательного утепления дома

О двухконтурной трубе из нержавеющей стали говорят как о самой надёжной конструкции. Сэндвич-система способна хорошо функционировать, будучи смонтированной как внутри дома, так и за его пределами. Это заслуга промежуточного слоя изделия — негорючего материала, удерживающего тепло. Им может быть обычная минеральная вата.

Сэндвич-труба отлично удерживает тепло и поэтому может быть смонтирована снаружи дома

Гофрированная нержавеющая труба

На гофрированную трубу рассчитывают, если нужно создать дымовой канал с криволинейными переходами. Изделие, сделанное из гофрированной нержавеющей стали, без проблем работает, даже нагреваясь до 900 градусов. Оно хорошо выводит газы, образующиеся в результате сжигания топлива, и поэтому пользуется большим спросом.

Гофрированную трубу берут, зная, что обычное стальное изделие не сможет обеспечить необходимый изгиб канала

Труба из нержавеющего металла с гофрированием активно применяется при установке отопительного оборудования, в том числе газовых котлов.

Гибкость гофры предоставляет уникальную возможность монтировать трубу в помещении с балками. Препятствием для проведения этого изделия через крышу не станут даже уклоны потолочных перекрытий.

Гофрированная труба из нержавеющей стали изгибается как угодно и поэтому становится незаменимой в целом ряде случаеы

Многофункциональное изделие: дымоход из нержавеющей стали Дымоходы из нержавеющей стали. Достоинства, виды и характеристики стального дымохода. Инструкция по монтажу своими руками.

Особенности монтажа

Собирать сэндвич следует дымоход так, чтобы широкая часть внутренней трубы была направлена вверх. У профессионалов этот способ получил название «по конденсату».

Дым в такой конструкции поднимается вверх, а конденсат стекает вниз. Внешняя труба располагается широким концом книзу («по дыму»).

Дымоходы делятся на приставные и внутренние. Плюсы приставного дымохода:

Легкость обслуживания,
Расположение вне жилого помещения;
Нет необходимости устраивать узлы переходы через перекрытия.

Если вы все же решили установить дымоотвод внутри дома — тоже есть определенные плюсы. Он будет меньше подвергаться атмосферным воздействиям, и следовательно, прослужит дольше.

Монтаж дымохода следует вести снизу вверх, по направлению дыма. Присоединении обязательно использовать жаростойкий герметик.

Минимальное расстояние от корпуса дымоотводящей системы до потолков и конструкций перекрытия –перечисленный в СНИП (см. выше). Нарушать требования нельзя, это чревато возникновением возгорания конструкции.

Проверяем качество покупных сэндвичных труб

Определить их надежность получится даже при осмотре:

Сварные должны быть оформлены аккуратно, по цвету не отличаться от самого металла.
Труба должна быть правильной округлой формы.
Проверяйте соотносимость внутренной части трубы с внешней. Не должно быть отклонений более, чем на 1 мм, иначе стыковать секции будет сложно.
Все фигурные комплектующие ‒ тройник, оголовок, колпак – не должны иметь явных стыков, грубых швов и других дефектов.
Все детали печного дымохода должны быть промаркированы. Указывается марка, толщина стали, штрих-код, диаметр, название.
Упаковка ‒ гофрокартон с фирменным скотчем. Каждая деталь заворачивается по отдельности.
Повышенной надежностью отличается лазерная, плазменная сварка. Она не повреждает оцинкованное покрытие, предотвращает коррозию на стыках.
Допускается 2‒3 мм недовара на конце модулей.

Как устанавливать дымоходы из нержавейки или чугуна

Самым дешевым и простым способом устройства дымохода станет монтаж металлической трубы. Вся установка делится на несколько последовательных этапов:

Сначала вы готовите канал под дымовую трубу.
Затем вы собственно устанавливаете дымоход.
И на заключительном этапе вы монтируете вокруг трубы изоляцию.

Канал под дымовую металлическую трубу должен примерно в полтора раза превышать ее диаметр. В этом случае у вас останется пространство для изоляции.

монтаж дымохода из нержавейки

Собственно металлический дымоход состоит из следующих составных частей: металлической трубы, переходников для монтажа колет, оголовка и конденсатора. В ряде конструкций дымоходом устанавливается шибер – узел, увеличивающий тягу в системе.

Этапы установки дымоходов

На начальном этапе установки дымохода вам необходимо подогнать трубы по длине. Далее получившуюся конструкцию размещает в заблаговременно подготовленном канале. После этого с системе подключается конденсатор и сам отопительный прибор (печка или котел). На финальном этапе устанавливается оголовок.

Для того, чтобы жестко зафиксировать трубу, ее необходимо крепить к стене не реже, чем через каждые полтора метра.

При монтаже стальных и чугунных труб необходимо предусмотреть качественную теплоизоляцию дымохода. Только в этом случае вы сможете избежать возгорания перекрытий и прилегающих к ним конструкций из-за внезапно прохудившейся трубы. Для изоляции металлического дымохода лучше всего применить классический способ – огнеупорную глину. Но в крайнем случае можно использовать и специальную огнеупорную пену.

Также с помощью глины можно произвести и декорирование мест стыков дымохода из металлической трубы с перекрытиями и крышей.

стык металлического дымохода с перекрытием

Если вы используете металлическую трубу, то ее необходимо фиксировать к перекрытию и стенам крепежными элементами уже через каждые полметра. Вызвано это большим весом таких труб дымохода. Кроме того, посадочные отверстия выполняются шире – примерно на два диаметра трубы.

Чугунная труба прослужит в качестве дымохода дольше, но ее монтаж сопряжен с определенными трудностями. Так резать такую трубу можно только с помощью болгарки.

Правильная установка сэндвич дымохода своими руками

Сэндвич-дымоходы, изготовленные из нескольких материалом идут на смену обычным металлическим трубам. Многослойная конструкция позволяет качественно изолировать перекрытия от нагревания продуктами сгорания печи. При установке такого дымохода не требуется дополнительная изоляция, вследствие чего посадочные отверстия можно делать практически равными диаметру трубы.

При монтаже металлических труб они входят друг в друга как матрешки и для соединения колен труды не требуется дополнительной фиксации. В дымоходах-сэндвичах колена трубы необходимо соединять между собой при помощи специального строительного клея. Кроме фиксации колен, строительный клей также предотвращает проникновение дыма в помещения.

Сэндвич-трубы очень чувствительны к образованию конденсата из атмосферной влаги, поэтому их не рекомендуется использовать при монтаже наружных дымоходов. Внутри же здания такая труба может прослужить до 70 лет.

Монтаж наружного дымохода

Самым оптимальным материалом для изготовления наружного печного дымохода будет труба, изготовленная из нержавеющего металла. Она немного весит и хорошо обрабатывается самыми простыми инструментами.

монтаж наружного дымохода

Для того, чтобы смонтировать наружный дымоход из нержавеющей трубы проведите следующие работы:

Пробейте в прилегающей к котлу трубе отверстие. Оно должно распологаться не ниже, чем в полуметре от верхней части котла.
Разместите на наружной стене крепежные элементы в метре друг от друга.
Подсоедините входную часть дымохода к отопительному прибору.
Выведите изогнутое колено трубы из помещения.
Смонтируйте конденсатор.
Зафиксируйте трубу на стене.
Установите оголовок и защиту дымохода.

Сделать самому или заказать

Важный для строителя вопрос — что лучше, сделать дымоход самому, либо воспользоваться услугами специалиста?

Советы по выбору

Не стоит забывать, что неправильно устроенная система дымоотвода может способствовать пожару и скоплению смертельно опасного угарного газа. Поэтому всегда необходимо обращаться за консультацией к грамотному специалисту.

Но если вы хотите сэкономить, либо в вашем районе нет подходящего мастера- придется освоить устройство дымохода самостоятельно. Для этого для начала ознакомьтесь со всему требованиями СНиП, проведите точный расчет и посмотрите пару десятков видео по теме.

Способы монтажа

Ориентируясь на расположение отопительного прибора в доме и желания домовладельца дымоход из легированной стали устанавливают следующими способами:

Внутри помещения. Этот вариант означает, что от вводного патрубка теплогенераторов, дымоходная труба поднимается вертикально вверх, проходя через межэтажные перекрытия и крышу на улицу. Сложность внутреннего монтажа в том, что точки проходок дымохода сквозь кровлю и потолок следует дополнительно изолировать согласно требованиям противопожарной безопасности. Положительная черта этого способа в том, что проходящая внутри труба отдает тепло на всей протяженности внутри помещения, обогревая пространство, снижая затраты на отопление.
Варианты размещения дымоходной трубы из стали
Снаружи дома. Эта технология стала популярнее в России с распространением недорогих двухконтурных дымоходов из металла. Смысл в том, что из отопительной установки труба выводится через стену на улицу.Преимущество наружного монтажа – простота, так как требуется одно место вывода дымохода наружу через стену. Чтобы тепло не уходило в окружающую среду, используют термоизолированные трубы.

Схема внешнего размещения дымоходной трубы

Что собой представляет дымоход из нержавеющей стали

Прежде всего, несколько слов о том, что собой представляет комплект деталей для сборки дымохода из нержавеющей стали.

Возможны три варианта:

Комплектующие из однослойного материала, толщиной от 0,6 до 2 мм, так называемые, моно-системы. Они, безусловно, дешевле, но область их применения существенно ограничена. Используются они только лишь внутри утепленного помещения, так как большая разница температур снаружи и внутри трубы приведет к абсолютно не нужному перерасходу энергоносителей, к обильному образованию конденсата в полости, скажется на общей производительности и долговечности всей отопительной системы. Единственное их достоинство – то, что внутри помещения их зачастую используют, как вторичные источники тепла – например, к ним можно смонтировать баки для подогрева воды или наружные жидкостные или воздушные теплообменники.

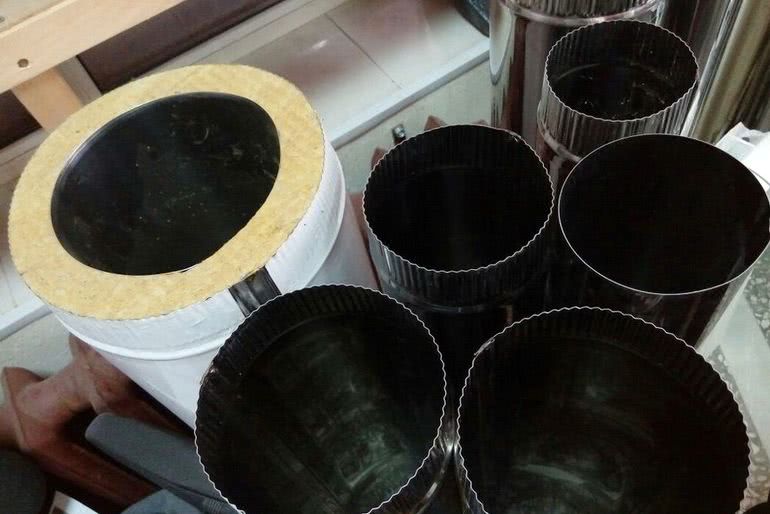

Однослойные и сэндвич-трубы

Детали из гофрированной нержавейки – они используются для создания криволинейных переходов, например, от самого отопительного прибора к жесткому участку дымохода. Однако, далеко не всегда они отличаются нужной прочностью и термоустойчивостью, и нередко инспектора контролирующих органов просто отказывают в согласовании проектов с использованием гофры.
Самые универсальные – комплектующие из разряда сэндвич-труб, в которых между внутренним и наружным нержавеющим покрытием проложен слой несгораемого материала, имеющего высокие показатели термоизоляции – как правило, это базальтовая минвата. Подобные элементы можно смело использовать как для внутренней, так и для наружной прокладки дымохода.

Следующий вопрос – марка нержавеющей стали. Металлический блек у всех деталей практически одинаков, а вот эксплуатационные характеристики могут значительно разниться

Поэтому при выборе обязательно стоит обратить внимание на маркировку изделий:

Сталь марки 430 – применяется для деталей, в наименьшей степени подверженных агрессивному воздействию. Как правило, из нее изготавливаются внешние кожуха – окружающая влажная атмосфера для нее не страшна.
409 сталь – оптимально подходит для приборов, работающих на твердом топливе (для каминов, печей).
Сталь 316 – обогащена включениями никеля и молибдена. Это повышает ее термоустойчивость и стойкость к химическому (кислотному) воздействию. Если требуется дымоход для газового котла – то это будет правильный выбор.
Марка стали 304 во многом повторяет 316, но содержание легирующих добавок в ней ниже. В принципе может быть заменой аналогу, с преимуществом в более низкой цене.
Марки 316i и 321 являются наиболее универсальными. Температурный предел их эксплуатации – порядка 850ºC, и это в комплексе с высокой устойчивостью к кислотному воздействию и отличной пластичностью.
Нержавейка 310S– самый «элитный» материал, который, наряду со всеми остальными положительными качествами, отличает устойчивость к температурам до 1000ºC.

Ассортимент выпускаемых нержавеющих деталей для дымохода очень разнообразен, и способен удовлетворить потребностям практически любой проектируемой системы.

Ассортимент комплектующих очень широк

Прямые участки протяженностью от 330 до 1000 мм. Все они имеют специльное раструбное сопряжение, не требующее никаких дополнительных элементов.
Колено (отвод) 45º, применяется при необходимости изменения направления дымохода на вертикальных или наклонных участках.
Отводы 90º – как правило, используются для перехода от короткого горизонтального участка у отопительного прибора к основной части дымоходной трубы.
Тройники под углом в 45 либо 87º — устанавливаются в месте монтажа сборника конденсата либо, в случае установки двух приборов, при их подключении в единую дымоходную систему (требуется отдельное согласование контролирующих органов).
Ревизионные элементы дымохода – предназначены для регулярного контроля и прочистки системы.
Сборник конденсата – устанавливается в нижней части главного вертикального участка и служит для регулярного освобождения дымохода от скопившейся влаги.
Элементы верхней части дымохода – искрогаситель, колпак, гидроизоляционная юбка.
Можно приобрести и специальные элементы для прохождения через стену, межэтажное перекрытие или кровлю. Если подобные детали поставщиком не предусмотрены, их нужно будет изготовить самостоятельно.

Монтаж самодельного дымохода с сэндвич-элементами

Понятно, что уже по определению сэндвич-труба должна быть самой безопасной, ведь она решает самое главную проблему – не дает дымоходу перегреваться и вызвать пожары. Суть в том, что промежуточной внутренний теплоизолирующий материал попросту не пропускает жар. С другой стороны, по неофициальной статистике 80% всех пожаров в частных домах происходит как раз при наличии сэндвич-трубы.

Парадокс? Вовсе нет

Все дело в том, что в устройстве и монтаже такого дымохода есть много тонкостей и нюансов, не говоря уже о том, что к самой дымоходной трубе выдвигается ряд требований и их важно учитывать

Монтаж такой трубы быстрый и под силу любому человеку, а фундамент под такой дымоход ставить не нужно, и потому на всю работу у вас уйдет не больше пары часов

Важно только внимательно изучить технологию и не допускать опасных ошибок. Чтобы вы могли правильно установить такой дымоход в своем доме или бане, мы подготовили для вас пошаговый мастер-класс:

А теперь давайте подробно разберем, как правильно выводить самодельную сэндвич-трубу ерез перекрытие. Так, стандартный промышленный потолочный проходной узел дымохода (иначе называемый ППУ) имеет вид конструкции, которая состоит из двух коробов: внутреннего и наружного, изготовленных из особо термостойкого материала.

В качестве материала для внутреннего короба чаще всего используется минерит. Он укладывается между двумя такими коробами в специально организованную воздушную прослойку – именно она обеспечивает нужную пожаробезопасность. Как утверждают сами производители, заполнять такое пространство теплоизолятором вовсе не нужно, хотя и этот метод вовсе не повредит.

К слову, довольно часто сегодня дымоход выводят через потолок и вовсе без ППУ. Тогда края проделанного отверстия заделывает огнестойким термоизолятором, на него набивают металлические полосы, а на сам сэндвич надевают защитную пластину из негорючего материала. Естественно, речь идет о металле. В этой пластине вырезают отверстие под нужный размер и по краям просверливают дырки под крепеж.

Далее трубу пропускает в отверстие и фиксируют при помощи негорючих направляющих. Самая сложная здесь задача – это так закрепить трубу, чтобы она не отклонялась в сторону и не была к горючим материалам ближе, чем на расстоянии 36 см.

Вот пошаговый мастер-класс, как сделать проход для дымохода и что для того нужно:

Важно, чтобы при этом толщина металлического короба превышала толщину перекрытия минимум на 7 сантиметрах. А теперь – шаг за шагом:

Шаг 1. Вырежьте отверстие в перекрытии размерами минимально 70 на 70 см.
Шаг 2. Если необходимо, усильте балки перекрытия и уберите ненужные из них.
Шаг 3. Зашейте вырезанный проем несгораемым материалом (лучше супервулом) и подложите лист базальтового картона.
Шаг 4. Из оцинкованного профиля изготовьте несущий каркас. Его размеры легко вычислить, исходя из размеров потолочно-проходного узла.
Шаг 5. Теперь закройте проем листом минерита или супервула, и оставьте в нем отверстие для прохода внутренней части.
Шаг 6. Установите узел сэндвич-трубу, утеплите нижнюю часть негорючим утеплителем. Этот ход также позволит избежать промерзания и образования конденсата.

Вот таким изготавливавается металлический узел для сэндвич-трубы:

Вот как правильно должен быть организован проход такого дымохода через стены:

Вырезать такое отверстие в стене вы сможете самостоятельно:

Утеплить место такого перехода нужно специальным теплоизолятором, который выдерживает высокие температуры:

Для вывода такого дымохода вам понадобятся специальные кровельные элементы:

Подробно на самой установке мы не останавливаемся, т.к. на нашем сайте есть проиллюстрированные статьи по этой технологии и фактически никакой разницы нет, выводите ли вы через крышу самодельный сэндвич-дымоход или приобретенный у производителя.

Главное – соблюдайте все правила пожаробезопасности при изготовлении такого дымохода, какими бы лишними и нелогичными они не казались.

Пересечение кровли

При наличии стропильной системы труба, как и в случае с балками перекрытия, должна проходить посредине между стропил. Если деревянные элементы оказались слишком близко к трубе, их нужно обернуть минеритом.

Проход через перекрытие и кровлю выглядит аккуратно и незаметно

Пересечение кровли выполняется по следующей схеме:

В кровле по месту прохода трубы вырезается проём. При этом гидроизоляцию и другие рулонные материалы нужно разрезать крестообразно, после чего получившиеся «лепестки» отгибаются и пристреливаются к обрешётке.
Далее монтируется участок дымохода, пересекающий кровлю.
На трубу надевается крыза, форма которой, как уже говорилось, должна соответствовать углу наклона ската.
Крызу нужно «пришить» к покрытию кровли, после чего поверх неё монтируется окапник — металлический фартук. Его прикручивают к трубе хомутом либо фиксируют при помощи стопорного винта.
Если тип кровельного покрытия позволяет, под него нужно завести верхний край опорной пластины крызы. Если нет, место примыкания пластины к покрытию нужно надёжно обработать герметиком.

Далее, труба достраивается до нужной высоты, после чего на ней формируется оголовок: надевается конус, а на него — грибок, дефлектор или иной элемент. Если покрытие кровли изготовлено из горючего материала, а подключённый к дымоходу теплогенератор работает на твёрдом топливе, оголовок обязательно нужно оснастить искроуловителем.

Если труба возвышается над крышей более, чем на 1,2 м, её необходимо укрепить тремя растяжками. Для этого на оголовке крепят специальный хомут с тремя петлями, на которых и фиксируются растяжки. Затем каждую из них свободным концом нужно прикрепить к любому неподвижному и достаточно прочному элементу крыши.

Инструкция как собрать и установить дымоход из нержавейки

Прежде чем начинать сборку и установку дымохода, выполненного из нержавеющей стали, опытные специалисты проводят подготовительные монтажные работы. Для этого специалисты предлагают использовать особый вид герметика, который выдерживает температуру до 100 0 С. Именно этим веществом нужно будет обработать все швы и в дальнейшем стыке во внутренней полости труб дымохода.

Ко всему прочему, герметик служит дополнительной гарантией герметичности изделия, потому как в некоторых случаях даже сварка может «отступить». Использовать герметик на наружной поверхности дымохода из нержавеющей стали нет никакой необходимости. Ознакомиться с обзором дымоходов сэндвич из нержавеющей стали можно здесь.

Как собрать?

Вся конструкция дымохода из нержавеющей стали весьма проста. Следовательно, собрать такой дымоход можно и собственными руками. Обзор технических характеристик и элементов дымоходов из нержавеющей стали здесь:

Главное правило, которое нужно помнить при сборке – это относиться с особой внимательностью и аккуратностью к соединительным элементам дымоходной трубы из нержавейки. Вся конструкция должна укрепляться дополнительными элементами в виде хомутов. В том случае, если дымоход будет покупным, то все элементы должны идти в комплекте. Хомуты ставят на каждом стыке изделия – это примерно через каждые 1,5-2 метра.

Для того чтобы собрать дымоход из нержавейки необходимо учитывать множество нюансов. В том случае, если собственно опыта будет недостаточно, то необходимо воспользоваться советами профессионалов. Если же в окружении нет таких специалистов, тогда прежде чем собирать такую конструкцию нужно тщательно изучить представленный ниже видеоматериал.

Только в том случае, если сборка устройства будет сделана правильно, можно будет получить герметичный и надежный дымоход.

Как установить?

В соответствии с общими правила монтажа дымоходов из нержавеющей стали, производить установку следует снизу-вверх. Это означает, что сперва крепят ту часть дымохода, которая крепится к отопительному устройству и только после переходят к остальным элементам конструкции.

Максимальный размер одного элемента «магистрали» не может превышать полутора метра.

На стыках изделия следует использовать хомуты из латуни или нержавейки. Для того, чтобы зафиксировать устройство следует использовать специальные кронштейны и болты с маркировкой М10 и М8.

Чтобы ухаживать за дымоходом из нержавеющей стали, необходимо произвести монтаж небольшой дверцы в самом низу устройства.

Для того чтобы максимально упростить весь процесс установки дымохода из нержавеющей стали, следует заранее подготовить проект-схему. Ко всему прочему такой чертеж позволить сориентировать владельца строения относительно габаритных размеров всей конструкции и определиться с количеством всех составляющих частей устройства.

Совет: приобретать материал следует на 30% больше, потому как в процессе установки будет тяжело отвлекаться от работы. Она требует собранности и внимательности. В том случае, если какие-то элементы будут немного выше или длиннее – их можно будет немного сократить. Если же крепежный элемент по какой-то причине выйдет из строя, то не нужно будет бежать в магазин «за добавкой». Читайте обзор дымоходов из нержавеющей стали.

Крепление дымохода
