Для чего нужна фановая труба для канализации

Оглавление

Монтаж своими руками пошагово

Рассматривая, как правильно установить канализационный элемент, стоит упомянуть о соответствии диаметров. Если сечение трубопровода не совпадает с размером клапана, используют переходники. Пластиковое изделие можно установить на чугунную трубу. Чтобы обеспечить герметичность соединения применяют переходник с резиновым уплотнителем.

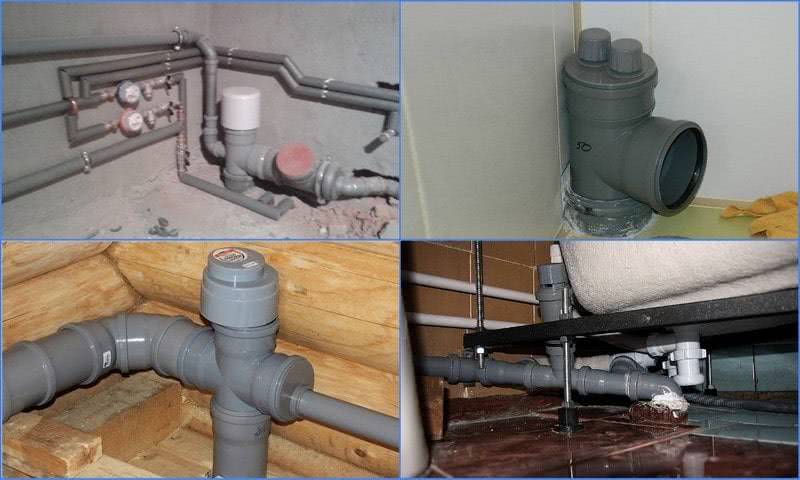

Начинают монтаж фанового клапана для канализации с выбора места

Здесь важно вспомнить правила, где упоминается проветриваемое помещение и самая высокая точка канализационной системы. Температура воздуха там, где стоит фановый элемент, не должна опускаться ниже 0°С

В квартире лучшим местом служит санузел. В частном доме разумно вывести стояк на чердак, а сверху установить клапан. Можно сделать скрытую установку. Для аэрационного элемента предусматривают сборную вентиляционную шахту и окошко для обслуживания, закрытое декоративной решеткой.

Монтажные работы на действующей канализации начинают с отключения водоснабжения. В месте установки разрезают канализационную трубу. Края зачищают от заусениц и в месте разреза вставляют тройник. Центральное отверстие фасонного изделия является гнездом для аэратора, куда его просто надо погрузить. Соединение элементов происходит с помощью резиновых манжет. Кольца обеспечивают надежную герметизацию стыка.

На новой канализации заранее предусматривают фасонные вставки. Если это стояк на чердаке, то фановый элемент просто вставляют в раструб трубы.

По окончании работ возобновляют водоснабжение. Герметизация стыков проверяется сливом большого количества воды в канализацию.

О необходимости использования клапана

После спуска воды в канализацию, она взаимодействует с воздухом внутри трубы, создавая разницу в давлении. Слив же больших объемов воды при недостаточном поступлении воздуха, который выравнивает давление, приводит к формированию области разреженного давления. При отсутствии вентиляции, воздух засасывается внутрь трубы, создавая этим отрицательное давление.

Из-за подобного явления, вода из самого слабого гидрозатвора всасывается в сточную трубу. Это так называемый «срыв гидрозатвора». И давление в трубе сравнивается с атмосферным только тогда, когда в затвор поступает воздух. А происходит это через путь наименьшего сопротивления – сифон. Когда туда втягивается воздух, то одновременно вытягивается и вода, тем самым устройство водяного затвора разрушается.

Как только вода уходит из сифона – запахи из канализации начинают беспрепятственно поступать в помещение. Подобные газы могут быть не только неприятными, но еще и вредными, токсичными. Зачастую они содержат лишь метан, но вместе с ним в квартиру могут попадать споры, бактерии, грибки.

Чтобы исключить подобные происшествия, общий стояк выводится на крышу. В то же время он может не справляться со своей задачей, например в зимнее время или будучи установлен неправильно. Для устранения такой возможности было разработано специальное устройство, которое бы выравнивало давление в канализации, а именно – вакуумный клапан.

Разновидности клапанов

По своему назначению, клапаны можно разделить на 2 категории: обратный клапан для канализации и вентиляционный канализационный клапан.

По законам физики, вода всегда движется по пути наименьшего сопротивления. При даже небольшом засоре есть вероятность того, что направление воды изменится. Этот поток может, поднимаясь через стояк, фонтанировать из разных сантехнических изделий – унитаза, раковины. Всё это чревато затоплением помещения и проблемам с соседями. Установка обратного клапана поможет избежать этого, а также возможного проникновения через фановый стояк грызунов. Для изготовления таких устройств могут использоваться самые разные материалы: пластик, чугун, бронза, нержавейка и другие.

В свою очередь обратные клапана подразделяются на 4 категории:

  • межфланцевые. Имеют небольшой вес и малый размер. В таких устройствах не устанавливают фланцы для соединения с трубопроводом. При обнаружении неполадок придется заменить не только само изделие, но и участок канализации;
  • поворотные, иначе – лепестковые. В роли мембраны выступает захлопка или золотник, работающие от рычага. Бывают простые и безударные. Отличие безударных от простых в том, что после пропуска воды золотник плавно возвращается на свое место. В простых возможно выведение из строя всей системы;
  • шаровые. Применяются в трубах малого диаметра и при стояке меньше 110 мм. Металлический шарик выступает как мембрана, а пружина является рычагом. Наиболее распространенный вид клапана, что было обусловлено простотой демонтажа. Для этого достаточно лишь открутить 2 болта;
  • подъемные. Такие изделия устанавливают на участках, где затруднены регулярные ремонтные работы. Демонтаж и ремонт клапана можно выполнить без разбора труб. Существенным недостатком является быстрая загрязняемость.

Клапан для канализации вакуумный предотвращает появление запахов из сточной трубы, а также устраняет шум работы канализации. Существуют 3 основные разновидности таких устройств:

  • автоматический вакуумный. Его применяют в основном при устройстве частных домов или устанавливают на отдельные элементы системы. Работает на выпуск воздуха из системы;
  • антивакуумный. Может вентилировать большое количество канализационных труб. Может как впускать, так и выпускать воздух;
  • комбинированный вакуумный. Имеет все лучшие технологические особенности двух предыдущих видов.

Способ монтажа клапана позволяет выделить следующие конструкции:

  • Фланцевые. Подходят для соединения с трубами большого сечения, имеющими подобный элемент для крепления. Клапан с фланцами удобно монтируется на участках трубопровода с вертикальным или горизонтальным расположением.
  • Раструбные. Клапан с коническим раструбом и уплотнительным кольцом из резины легко сопрягается с другими элементами трубопровода.
  • Муфтовые. Изделия предназначены для сопряжения с трубами (в основном металлическими) небольших диаметров – до 2,5 дюймов.


Фланцевый и муфтовый обратный клапан

Материалом для изготовления обратных клапанов служит:

  • Нержавеющая сталь. Применяется для производства межфланцевых изделий. Также могут изготавливаться клапаны других типов для включения в систему из металлических труб. В изделиях из других материалов могут применяться заслонки из нержавейки.
  • Поливинилхлорид (ПВХ). Наиболее распространенный материал для корпусов канализационных затворов большого сечения.
  • Полипропилен. Клапан канализационный обратный 110-315 мм полипропиленовый сохраняет работоспособность при +95°С без деформации. Материал корпуса включает компоненты, способные частично подавлять рабочие шумы изделия.
  • АБС-пластик. Из этой термопластической смолы получают прочные и ударостойкие корпуса для обратных клапанов.
  • Чугун. Такие конструкции рекомендованы для монтажа в нагруженные системы (чаще наружные) из чугунных труб большого сечения.

Осуществление монтажа

Установка фановых труб

Если Вы проводите монтаж фановой трубы своими руками, придерживайтесь основных правил:

Фановую трубу устанавливают путем врезки тройника

  1. при закупке строительных материалов следите за тем, чтобы сечения канализационного стояка и фановой трубы совпадали; оптимальный диаметр фановой трубы (так же как и стояка) – 110 мм;
  2. наружный участок стояка следует размещать в таком месте, чтобы канализационные «ароматы» из него быстро и беспрепятственно развеивались в атмосфере;
  3. начальная точка канализации должна располагаться в отапливаемом помещении, а вот конечная, наоборот, в холодном. Это обеспечивает необходимый перепад температур и давления, благодаря которому осуществляется вывод неприятных запахов за пределы дома.

Внешний вид тройников и ревизии для фановой трубы

Совет от профессионала: Фановая труба является фактическим продолжением основного канализационного стояка и может быть изготовлена самостоятельно из трубы, предназначенной для канализации, соответствующего диаметра.

Неприятные запахи в санузлах появляются из-за того, что на санитарно-технические приборы установлены сифоны недостаточного объема. В небольших сифонах остатки воды быстро высыхают (за 3-5 дней, если сантехникой не пользоваться), что открывает свободный доступ запахам из канализации внутрь помещения. Иногда установка сифонов большей вместимости нецелесообразна, тогда требуется замена фановых труб в квартире.

Если канализация жилого дома имеет такую составляющую, как фановые трубы пластиковые, проблема решается так:

  • воздух, находящийся в канализационном стояке, поднимаясь вверх и попадая за пределы труб, создает разрежение в системе канализации;
  • при обезвоживании сифонов воздух из помещения просачивается внутрь канализации, а не наоборот;
  • воздух остается свежим, без неприятного душка, даже при длительном неиспользовании сантехники.

Вывод вентиляционной трубы на крышу

К задачам бытовой внутридомовой канализации относится транспортирование стоков из здания во внешнюю канализационную систему. Для ее эффективной работы нужна хорошая вентиляция, которая обеспечивается стояками, снабженными фановыми трубами.

Схема вывода фановой трубы на крышу

Совет от профессионала: Вертикальный фановый стояк должен выводиться на крышу. Категорически запрещено размещать вывод на чердаке.

Чтобы правильно установить фановую трубу, необходимо придерживаться следующих принципов:

  1. обеспечивая вывод фановой трубы на крышу, предусматривается оптимальная высота – 50 см; если крыша используется для каких-либо целей и активно эксплуатируется, вывод стояка не должен быть меньше 3 м;
  2. канализационная труба фановая 110 мм в диаметре соединяется со стояком канализации равного сечения;
  3. одной фановой трубой могут соединяться сразу несколько стояков;
  4. запрещается организовывать вывод стояка, снабженного фановой трубой, совместно с вентиляционной системой или печными дымоходами;
  5. выход фановой трубы, расположенный над крышей, производится на расстоянии 4 м и более в горизонтальном направлении от открываемых окон, балконов и т. п.

Соединение нескольких стояков одной фановой трубой: 1 – косой тройник; 2 – колено на 45 градусов; 3 – прямое колено; 4 – прямой тройник.

Канализационный стояк, выведенный на крышу, не нуждается в установке каких-либо дополнительных вытяжных устройств (например, дефлектора, флюгарки). Более того, использование данных приспособлений может привести к выделению конденсата в системе, который при замерзании заблокирует выводные отверстия.

Не рекомендуется также отводить вентиляционную фановую трубу под свес крыши. В холодное время года ее может повредить снег, сползающий и падающий с кровли.

Для проведения вентиляции канализационной системы используются фановые трубы: размеры таких изделий разнятся, однако наиболее распространено применение 110-миллиметровых труб.

Вакуумный клапан

Специальное устройство, которое одевается на трубу и за счёт своей работы компенсирует отрицательное давление в стояке. В результате вакуума в трубе, способного опорожнить гидрозатвор, не остаётся, и воздух из стояка не проникает внутрь помещения через унитазы и сливы раковин. Его преимущество — простота монтажа и дешевизна. Но для больших перепадов давления он может не справиться.

Устройство

Вакуумный клапан состоит из корпуса с отверстием, перекрывающего штока, упругой мембраны и крышки. Корпус имеет вентиляционное отверстие, которое в обычном состоянии закрывается штоком. Шток крепится на упругой мембране. В случае возникновения отрицательного давления оно утягивает шток вниз, отверстие в корпусе открывается, и через него попадает воздух в канализацию. Когда давление нормализируется, упругая мембрана возвращает шток в начальное положение. Крышка позволяет делать осмотр клапана и его техническое обслуживание, а также заменить его элементы при износе.

Канализационный вакуумный клапан

Данное устройство достаточно простое. Оно позволяет установить клапан, не выводя трубу на крышу здания в любом нежилом помещении — например, на чердаке. При этом воздух из канализации не попадает наружу. Клапан регулирует движение, допуская только поток внутрь трубы.

Какой клапан приобрести?

Вопрос непростой в том плане, что каких-то явных «фаворитов» или «раскрученных» моделей нет. Но вместе с этим – налицо весьма серьезный разброс цен. И плюс ко всему – нет каких-то четких критериев выбора, кроме, пожалуй, диаметра трубы, на которую монтируется клапан, габаритов, если место для его установки ограничено, и наиболее удобного способа соединения с трубой.

Конечно, следует полагать, что более известные производители сантехнических изделий и клапан предложат максимально долговечный и надежный. Но можно встретить массу примеров, когда самые незамысловатые и недорогие аэраторы отечественного производства служат десятками лет и продолжают служить.

Поэтому – просто краткий обзор предлагаемых в продаже моделей и цен на них, но без каких-то рекомендаций в пользу того или иного изделия.

Наверное, этого уже достаточно, чтобы понять, насколько «пляшут» цены на подобные изделия. Причем, при примерно равных характеристиках, материале изготовления и т.п. Так что автор этой статьи никак не берет на себя ответственность рекомендовать те или иные модели – все слишком уж неочевидно.

Могут, правда, задать вопрос – а почему на некоторых аэраторах DN110 одна общая головка, а на других две маленьких?

Никакого особого секрета здесь нет. Просто производитель выпускает модели для труб и 50 мм, и 110 мм. И ему технологически проще объединить две меньшие клапанные головки в одном корпусе, чтобы получить аэратор для большего диаметра. А на работе самого прибора это особо не сказывается. Разве что ухаживать приходится за двумя мембранами. Но зато при выходе из строя одной – она и дешевле обойдётся при замене, чем одна большая.

Как работает клапан

Принцип работы аэрирующего устройства основан основных функциях, выполняемых этим прибором:

  • предотвращение попадания скопившегося в стояке затхлого воздуха;
  • вывод загрязнённого воздуха из помещения;
  • компенсация давления в общей системе.


Клапан находится в закрытом состоянии, когда в стояке поддерживается давление, соответствующее атмосферному. При избыточном давлении в системе он не позволяет неприятным запахам поступать внутрь помещения. В момент срабатывания слива воды давление в системе становится меньше чем в атмосфере. Это приводит в открыванию клапана и впуску воздуха в систему. Поток внешнего воздуха поднимает давление до значения атмосферного. Он закрывается только в случае нормализации давления в системе.

Этот принцип работы обеспечивает устройство аэратора (второе название вакуумного клапана):

  • все составные части заключены в жёсткий корпус, имеющий боковое отверстие. Он снабжён верхней крышкой, необходимой для проведения ревизии устройства. Плотность прилегания крышки обеспечивается резьбовым соединением и резиновой прокладкой;
  • отверстия для впускания воздуха снаружи;
  • запирающий механизм. В качестве запора-впуска работает шток. Более продвинутые модели оборудуются мембранами с односторонним действием. Такая мембрана препятствует так же попаданию мусора внутрь клапана.

Признаки неполадок в работе канализации

Нарушения в работе канализации можно выявить по характерным признакам.

Такими являются:

  • наличие посторонних звуков;
  • распространение неприятных запахов.

В домах с давно установленной канализационной сетью необходимо в первую очередь проверить на наличие повреждений все элементы сети. Отклонения в работе новой системы могут свидетельствовать о неправильной ее установке.

Если при осмотре удалось исключить такие причины возможных повреждений, как трещины в трубопроводах, засоры в сточных трубах или вентиляционных каналах, неправильный уклон труб, то причиной проблем, скорее всего, является недостаточный приток воздуха. В таком случае устранить неполадки в системе поможет установка вакуумного клапана.

Причин неправильной работы канализации может быть несколько: засорение в трубах, нарушения правил монтажа, перекрытие жильцами верхних этажей вентиляционного (фанового стояка). Иногда источник неприятностей может выявить лишь специалист

Необходимые сведения о фановой трубе канализации

Важность применения вакуумного клапана несведущему человеку трудно будет сразу понять, если он не имеет представления об общем строении системы канализации. И в особенности – о необходимости вентиляции и выравнивания давления в трубах. Собирательно говоря – о роли фановой трубы

Собирательно говоря – о роли фановой трубы.

Давайте – по шагам.

Канализация должна вентилироваться. В системе канализации все основные параметры тесно взаимосвязаны.

Имеется в виду диаметры проложенных труб на различных участках, начиная от сантехнических приборов и заканчивая коллектором или септиком (выгребной ямой), угол уклона к горизонтали, под которым они монтируются, скорость перемещения стоков и степень заполнения каналов труб.

Существуют специальные методики расчетов этих характеристик, и при правильном подборе и монтаже система должна работать без сбоев.

Оптимальный уклон призван обеспечивать ту скорость движения стоков, при которой вода практически полностью переносит все загрязнения. И при этом труба наполняется не полностью, а только на 0,5÷0,7 высоты совей полости. В верхней части канала свободно перемещается воздух и всегда сопутствующие любой канализации газы, понятно, весьма неприятного «аромата».

Подробнее на этих аспектах останавливаться не станем – они уже освещены на страницах нашего портала.

Тем более что в канализационных трубах и камерах, ввиду насыщенности стоков органическими отходами, не прекращаются процессы брожения, гниения. И это всегда сопровождается выделением немалого количества газов, многие из которых, кстати, весьма небезопасны как с точки зрения токсичности, так и с позиций пожарной безопасности. То есть должен предусматриваться их своевременный отвод.

Вот именно для этого предусматривают вентиляционные выходы труб наружу. Как раз такие вентиляционные стояки и называются фановыми трубами.

Например, очень часто ими оснащены камеры септиков или выгребные ямы (на рисунке – поз. 4). Но если эти локальные очистные сооружения расположены неподалеку от дома, то канализационные запахи могут здорово портить уютную атмосферу во дворе.

Поэтому обычно стараются вывести оголовок такой трубы повыше, чтобы «ароматы» сразу подбирались и уносились ветром. Это может быть и просто какой-то вертикальный вентиляционный выход, поднятый на определённую высоту, если позволяет специфика участка (поз. 3)

Выше самой верхней высокой точки подключения отводного участка этот стояк сам по себе превращается в фановую трубу, проходит через кровельное покрытие и оканчивается оголовком на крыше.

Подобный вариант можно считать наиболее надежным, так как он в полной мере справляется со всеми абсолютно задачам фановой трубы (об одной такой важной функции как раз и пойдет разговор чуть ниже). Некоторые хозяева, не желая организовывать проход фанового стояка через чердачное перекрытие и кровлю, поступают так, как показано на схеме – поз. 2

То есть врезка вентиляционной трубы осуществляется к участку горизонтальной ее прокладки уже за пределами дома, а затем она вертикально поднимается вверх вдоль стены и оканчивается выше карнизного свеса кровли

2. То есть врезка вентиляционной трубы осуществляется к участку горизонтальной ее прокладки уже за пределами дома, а затем она вертикально поднимается вверх вдоль стены и оканчивается выше карнизного свеса кровли

Некоторые хозяева, не желая организовывать проход фанового стояка через чердачное перекрытие и кровлю, поступают так, как показано на схеме – поз. 2. То есть врезка вентиляционной трубы осуществляется к участку горизонтальной ее прокладки уже за пределами дома, а затем она вертикально поднимается вверх вдоль стены и оканчивается выше карнизного свеса кровли.

Безусловно, при выводе фановой трубы наружу должны соблюдаться определенные проявила по ее расположению относительно других объектов:

  • Где бы труба ни располагалась, ее оголовок не должен быть ближе четырех метров от открывающихся окон или балконов.
  • Обрез фановой трубы не может быть ближе 200 мм к поверхности кровли на скатных крышах или на плоских неэксплуатируемых.
  • Не может быть он и ближе 100 от обреза сборной вентиляционной шахты.
  • Если плоская кровля – эксплуатируемая, то высота фановой трубы над ней должна быть не менее трех метров. И это уже в обязательном порядке предполагает наличие растяжек.
  • на фановую трубу никогда не надеваются дефлекторы или флюгарки.

В каких случаях установка обязательна

Иногда, встречаются ситуации, при которых нужно, в обязательном порядке, монтировать фановый клапан:

  • если при проектировании дома (формулу расчета объема воды в трубе посмотрите здесь) не предусмотрели установку фановой трубы, которая предназначается для обеспечения достаточной вентиляции системы канализации жилого строения;
  • при существовании определенных причин, которые препятствуют выведению вентиляционной трубы через кровлю.

 Стоит знать!
Чаще всего, фановый клапан устанавливают в одно- или двухэтажных загородных коттеджах (про строительство канализации в частном доме своими руками написано в этой статье).

В многоэтажных домах установка может понадобиться тем, кто проживает на первом этаже (схему стояка канализации в многоквартирном доме посмотрите здесь).

В этом случае, механизм будет выступать в качестве дополнительного устройства для защиты помещений от затопления сточными водами.

Выбирая вакуумный клапан, стоит принимать во внимание следующие факторы:

Если вы хотите, чтобы изделие служило, как можно дольше, не нужно экономить. Дешевый товар может явиться причиной появления плохих запахов в жилых помещениях (про Доктор Робик для унитаза прочитайте здесь).

Все клапана, которые имеются на нашем рынке, отличаются между собой по форме и цвету.

Как правильно выбрать устройство?

Не забывайте, оно должно идеально подходить к другим приспособлениям в помещении.

Что такое канализационный аэратор и зачем он нужен

Обычная бытовая канализация включает в себя центральный стояк диаметром 110 мм, к которому подключаются трубопроводы от сантехнических приборов — унитаза, раковин, ванны, душевой кабины. Каждое из сантехнических устройств имеет гидравлический затвор в виде U-образного отвода или колена с боковым ответвлением, который реализован в подключаемом к приборам сифоне.

При сливании в канализацию больших объемов воды, она полностью перекрывает проходной канал стояка и втягивает воздух, образуя над водным столбом разряженное пространство. В открытом стояке атмосферный воздух поступает в проходной канал через его входное отверстие, заполняя разряженный объем, и канализация работает в своем обычном режиме функционирования.

Но если стояк находится внутри жилого помещения в квартире или частном доме, из-за того, что его по разным причинам не вывели, как обычно, на крышу, постоянно открытое состояние труб способствует проникновению в помещение канализационных запахов. Это ухудшает комфортность проживания и заставляет пользователей искать решение проблемы.

Принцип работы вакуумного клапана

Самый простой выход из ситуации — закрыть входное отверстие внутреннего стояка наглухо заглушкой, не пропускающей посторонние запахи. Но в этом случае при спуске в канализационный канал больших объемов воды появившееся разряжение не сможет втягивать дополнительные порции воздуха снаружи стояка — это приводит к тому, что в канализационную систему всасывается вода из гидрозатворов.

В результате после каждого слива больших объемов стоков, гидрозатворы в одном из сифонов будут нарушены, за исключением затвора унитаза, имеющего слишком большой объем, и в помещение начнет проникать дурно пахнущий воздух из канализации.

С данной проблемой помогает справиться вентиляционный вакуумный клапан, или как его обычно называют — канализационный аэратор. Прибор имеет несложную конструкцию, основным элементом которой является клапан. Аэратор для канализации имеет следующий принцип работы.

В обычном состоянии без пользования канализацией воздушный клапан перекрывает сквозной проходной канал аэратора под собственным весом, и в помещение не проникают посторонние запахи. Как только происходит сброс больших объемов воды и в стояке образуется разряжение, легкий клапан приподнимается, всасываясь разряженным воздухом. При этом он освобождает проходной канал, и через аэратор в канализацию начинает поступать наружный атмосферный воздух, уравнивающий давление в системе. В результате гидрозатворы в бытовой сантехнике не нарушаются и канализация работает в обычном режиме.

Конструкция аэраторов

Обзор производителей и цен

                Среди
наиболее известных производителей подобных устройств можно выделить следующие
компании:

  • Hutterer
    & Lechner, DN110. Средняя цена составляет около 3000 руб.;
  • McAlpine.
    Стоимость составляет от 400 до 1400 руб в зависимости от конкретной модели.
    Наиболее известны модели MRAA1S-CLEAR, MRAA1N и др.;
  •  Ostendorf. Полипропиленовый
    прибор, цена которого составит 500 руб.

Существуют и более дешевые модели отечественного производства, стоимость которых не превышает 100-200 руб. Выбор обусловлен необходимостью, спецификой системы и возможностями владельца.
