Как установить вакуумный клапан на канализацию

Дополнительная информация

Срыв сифонов в небольших загородных домах можно исключить и без применения воздушных клапанов. Но никакими средствами нельзя заставить работать клапан на вентиляцию канализационной системы.

Трудно сказать почему, но некоторые монтажники души не чают в вентиляционных клапанах. Они их ставят буквально, где надо и где не надо. То ли из-за того, что установка дополнительного клапана может стать причиной увеличения стоимости работы, то ли по каким-то своим, одним им ведомым причинам.

Некоторые используют клапан в качестве дополнительного средства для защиты от срыва мелких сифонов ванн или душевых кабин. Такой подход оправдан, но именно в качестве средства дополнительной защиты. Но ни в коем случае нельзя доверять вентиляционному клапану функцию вентиляции. Он для этого не предназначен.

Надеюсь, что моя статья позволит вам избежать трудноисправимых ошибок при обустройстве канализационных систем и что вы навсегда запомните, что вентиляционный клапан не может заменить фановую трубу и не предназначен для этого.

Особенности установки запорного устройства

Самый оптимальный вариант для монтажа запорного клапана – ремонт квартиры или строительство дома. Именно на этом этапе проще всего спроектировать место его размещения и рассчитать требуемую длину труб. В таком случае запорное устройство будет монтироваться в процессе сборки всей канализационной системы.

Пластиковые обратные клапаны для обустройства внутренних канализационных сетей выпускают с фасонными элементами, облегчаюшими монтаж и декорирующими места прохода через строительные конструкции

Чаще всего случается, что ремонт делать никто не планирует, а клапан ставить надо. Тогда следует выбирать это приспособление, исходя из реалий своей канализационной системы. Если запорный клапан уже выбран и приобретен, можно заниматься вопросом его монтажа.

Есть 2 варианта:

  • все сделать самому;
  • пригласить сантехника.

В зависимости от материала труб в квартире/доме, будут отличаться способы установки и перечень работ, необходимых при этом. Будет отличаться и цена вопроса – у чугунной арматуры удалить часть для установки на это место запорного клапана значительно дороже, чем аналогичный объем работ с пластиковыми материалами.

Когда выбран вариант с приглашением мастера, то здесь потребуются лишь средства на оплату его услуг. Также желательно проконтролировать работу и проверить качество установки, чтобы впоследствии не возникло проблем. Лучше всего обращаться к сантехнику, обслуживающему дом/закрепленному за определенной территорией.

К пластиковому канализационному трубопроводу обратный клапан подключается с помощью соединительного элемента, рассчитанного на превышение стандартного давления в сети. Протечек он не допускает

Если решено все делать своими силами, то нужно, для начала, посмотреть теорию по монтажу или прочесть краткий инструктаж по установке обратного клапана на систему канализации.

Во-первых, понадобится проверить приобретенное устройство в действии еще до его монтажа. Для этого можно использовать, например, струю воды из крана. Протестировав работоспособность клапана и удостоверившись, что он пропускает лишь в одном направлении воду, можно приступать к следующему этапу.

Второй шаг – измерить длину обратного устройства и разметить место его установки с учетом этих размеров

Здесь важно, чтобы к клапану был свободный доступ – периодически нужно будет проводить ревизию

Когда все размечено, предстоит удалить/отрезать участок трубы, на место которого будет поставлено запорное приспособление. При монтаже нужно использовать уплотнительное кольцо и герметик или фум-ленту, чтобы обеспечить надежное соединение и исключить протекание.

Для подключения обратного клапана в точке изменения направления канализационной ветки используются колена с уплотнителями. Они позволяют создать оптимальный угол изгиба и обеспечивают надежность соединения

Аналогично предстоит поступить с остальными запорными клапанами, если планируется установка отдельных запорных устройств на каждый сантехнический прибор.

Следует правильно расположить клапан, используя инструкцию, прилагаемую к прибору, а можно посмотреть на красную стрелку, указывающую направление движения канализационных стоков.

Когда все стыки канализационной трубы с запорным клапаном надежно изолированы, следует проверить проведенную работу в действии, открыв кран или спустив воду в сливном бачке. Если ничего в месте установки не протекает, значит, все сделано качественно и можно не волноваться.

Вариант с отдельными преграждающими устройствами на каждом сантехническом приборе удобнее – так квартира будет надежнее защищена при возникновении канализационного засора

При установке запорного клапана в общую канализационную трубу на даче/в коттедже, следует также обеспечить свободный доступ к нему, даже если оно находится на улице. Наружную часть канализации вместе с устройством и прочей арматурой следует снабдить греющим кабелем или системой теплоизоляции.

Для чего необходимо приспособление

Канализационным обратным клапаном называется устройство, которое предназначено специально для предотвращения протечек и обратного движения воды вследствие засорения канализации. Иногда даже пакет, который случайно попал в трубопровод, приводит к засорам и затоплению квартиры.

Их принцип функционирования достаточно прост: если сточные жидкости начали перемещаться в обратную сторону, запорный механизм останавливает это движение, в результате чего затопление не происходит.

В большинстве случаев необходимость в монтаже прибора возникает в таких ситуациях:

регулярное попадание в канализационную систему мусора и крупных предметов, а также другие нарушения правил эксплуатации; длительный период использования трубопровода, за время которого на внутренней поверхности образовался слой жира с частицами грязи. Это существенно повышает вероятность засорения; чересчур большой или маленький уклон канализационного трубопровода, т.к

для обеспечения свободного самотека жидкости важно, чтобы соблюдалась определенная скорость движения стоков; отводы, находящиеся под перпендикулярным углом к канализационной трубе. В результате этого скорость движения воды резко меняется и может появиться водной засор

Если в многоэтажном здании с единым стояком жители квартир первого этажа поставили обратный клапан для канализации на 50 или 110 миллиметров, то затопление стоками может произойти даже на 2 этаже. Дальше вверх жидкость не попадет, т.к. давление, скорее всего, станет причиной устранения засора.

В загородных домах также достаточно часто устанавливаются подобные запорные механизмы. Однако тогда их рекомендуется монтировать на улице, после сбора всех ветвей канализационных труб в единую.

Виды клапанов канализации

Образцы запорных клапанов разнообразные и разница между ними может быть в конструкции, монтаже, принципе функционирования, материале и по некоторым другим параметрам. Обратные клапаны различаются конструктивно и бывают:

Тарельчатые клапаны

В проведенной канализации частного сектора и квартир с самотечным движением отходов используется клапан для канализации, выглядевший внутри в виде тарелки, подвешенной на оси. Тарельчатые клапаны изготовлены из нержавеющего металла или поливинилхлорида и по краям имеют уплотнительные кольца.

В обычном состоянии, тарелка прижата к седлу клапана под собственным весом. Как только начинает протекать жидкость, тарелка поднимается и пропускает отходы, после этого снова занимает свое первоначальное положение. В случае полного заполнения основной трубы жидкостью, тарелка, подпертая к посадочному седлу клапана, не может подняться, тем самым не давая отходам двигаться в сторону унитаза. Как только главная труба освобождается, давление с её стороны падает, и клапан восстанавливает свою прежнюю функцию, продолжая работать в прежнем режиме.

Запорные клапаны шарового вида

В системе канализации, где движение массы принудительное,  за счет насоса,- рекомендуется монтировать изделия с шаровым механизмом. Корпус устройства сделан из нержавеющего материала (чугуна, или латуни). Запорным элементом является шар, поджатый пружиной, и он в обычном состоянии расположен в посадочном седле и не влияет на прохождение массы отходов. При изменившемся давлении со стороны основной трубы канализации, шар прижимается жидкостью к седлу клапана и закрывает отверстие, не давая обратно выходить отходам. Как только напор на шар прекращается, — он самостоятельно, под влиянием пружины, возвращается на свое место.

Напорный кран

Обратный клапан такого вида аналогичен предыдущему, только на месте шара, у него расположена тарелка. В обычном положении она прижимается к седлу клапана, затем под влиянием работы насоса, встроенного в трубу канализации, смещается и пропускает отходы. В случае остановки насоса или затора в основной трубе, тарелка перекрывает отверстие. Такие изделия просты в обращении, но не надежны в эксплуатации, так как между диском и седлом клапана попадает мусор или взвеси, и он пропускает жидкость.

Обратные фланцевые клапаны

Фланцевые устройства отличаются от других аналогов своим небольшим весом и малыми размерами, поскольку смонтированы они в трубе канализации за счет фланцев. Запорным устройством является подпружиненный металлический диск. Несмотря на размеры, такие приборы нежелательно устанавливать без запасного идентичного изделия, так как в случае ремонта, его приходится снимать, и труба канализации остается открытой. А найти насос с подобными фланцами в магазинах не всегда удается.

Виды клапанов: характеристики межфланцевых и подъемных устройств

Межфланцевое приспособление характеризуется небольшим размером, относительно простым устройством. Обратный клапан состоит из корпуса, имеющего форму полого цилиндра, во внутренней части которого располагается поворотный затвор. Элемент может быть выполнен в форме маленького диска, прикрепленного к стенке корпуса при помощи пружины, или состоять из двух створок, которые крепятся к стержню, проходящему через центр устройства.

Корпус с двух сторон оснащен уплотнительными элементами, благодаря которым при монтаже устройства не требуется использовать дополнительные прокладки. К недостаткам такого прибора можно отнести невозможность осуществления бытовой прочистки. Чтобы добраться до внутренних элементов прибора, потребуется полностью разобрать соединение. Такие устройства выпускаются диаметром от 160 мм. Применяются на крупных дренажах или канализационных системах производственных предприятий.

Все клапаны можно классифицировать по конструкции запорного элемента и виду устройства.

На заметку! Межфланцевый клапан можно выбирать даже в случае наличия стесненного пространства для его установки.

У обратного подъемного клапана запорный элемент поднят вверх, когда сточная жидкость свободно двигается в системе. Это обеспечивается благодаря давлению, оказываемому на тарелку, которая прижимается к верхней части корпуса. В момент остановки движения пружина разжимается, тарелка перекрывает просвет, что достигается вследствие нелинейной формы корпуса.

Подъемный обратный клапан является самой надежной разновидностью устройства, однако имеет склонность часто засоряться. Для прочистки внутренней полости следует снять крышку, открутив четыре болта. Такой тип приспособления наиболее часто используется в качестве обратного клапана для унитаза на первом этаже.

Роль вакуумного клапана

А теперь давайте проведем небольшой мысленный эксперимент — заглушим фановый отвод стояка. Что произойдет при сливе воды через унитаз?

  • В верхней части стояка возникнет разрежение;
  • Для его компенсации воздух начнет засасываться через сантехнические приборы с минимальной высотой гидрозатворов — умывальники и мойки;
  • При этом гидрозатворы будут сорваны — часть воды из сифонов стечет в стояк;
  • Никуда не девшаяся тяга, возникающая в вертикальной трубе, начнет транспортировать воздух вместе с сопутствующими ему влажными испарениями и запахами в санузлы и кухни квартир верхних этажей.

А теперь установим вместо фановой трубы вакуумный канализационный клапан — несложное устройство, пропускающее воздух в одну сторону и блокирующее его движение в обратном направлении.

При сливе воздух будет подсасываться в стояк из атмосферы чердака или верхней по стояку квартиры через воздухозаборную решетку клапана;
Водяные затворы останутся на месте и продолжат выполнять свои функции.

Виды клапанов и принцип функционирования

Существует несколько разновидностей канализационных обратных клапанов на 110 и 50 миллиметров, которые различаются сферой применения. Соответственно, все виды механизмов обладают разной конструкцией и принципом функционирования одного элемента.

Когда сточные жидкости подходят, заслонка автоматически поднимается, после чего она снова возвращается в исходное положение. Именно по механизму функционирования заслонки классифицируются модели канализационных обратных клапанов.

Поворотные

Данная разновидность канализационных клапанов обладает подпружиненной мембраной (она называется тарелкой из-за круглой формы). В случае, когда сточные воды перемещаются в верном направлении, тарелка поворачивается и уходит вверх, не препятствуя движению жидкостей.

Однако при обратном направлении стоков подпружиненная мембрана плотно прижимается к внешнему ободку, в результате чего рабочая площадь трубопровода оказывается перекрытой.

Некоторые модели дополнительно имеют встроенную дополнительную заслонку, которая управляется вручную. Подобный запорный механизм можно регулировать при помощи специальной кнопки, находящейся на корпусе устройства.

Таким образом, трубопровод имеет сначала расширяющийся, а затем сужающийся участок, что является возможным местом образования засора канализационной системы. Решением данной проблемы становится размещение вверху корпуса механизма крышки. Сняв ее, возможно легко и быстро убрать появившийся засор.

Подъемный клапан на канализацию

Название данного вида прибора основано на механизме функционирования заслонки. Когда сточные воды перемещаются в правильном направлении, заслонка располагается вверху.

Принцип работы: жидкость оказывает давление на мембрану, которая перекрывает движение стоков, внутренняя пружина сжимается, вследствие чего заслонка поднимается. Если сточные воды не перемещаются, то пружина находится в обычном состоянии, а путь стокам преграждается.

Благодаря нелинейной корпусной форме при движении жидкости в обратную сторону открытие клапана невозможно, что обеспечивает полную безопасность от затопления.

Подобный тип обратного клапана для канализации 110 или 50 мм обладает большей надежностью функционирования, чем поворотная (лепестковая) модель, однако существует и недостаток.

Особенности формы являются причиной необходимости регулярной очистки системы, т.к. она периодически засоряется. Для выполнения этой процедуры потребуется открутить болты (4 шт.), затем тщательно почистить или, если возникла такая необходимость, заменить рабочий механизм. Если владелец имеет возможность производить регулярную чистку, то лучше приобретать именно подобный вариант обратного клапана.

Шаровый клапан

В этом типе устройств запирающим элементом является небольшой шарик. Верхняя часть корпуса сконструирована таким образом, что во время протекания сточных вод шарик попадает в отдельное отверстие и позволяет потоку двигаться.

Когда жидкость отсутствует, рабочая область трубы блокируется, в результате чего поток не способен проходить в неправильном направлении. Однако подобные модели имеют недостаток – в отличие от поворотного и подъемного механизма в данной конструкции заслонка-шарик прилегает к ободку устройства не полностью.

В результате нарушения герметичности может происходить небольшое протекание стоковых вод. Конечно же, вероятность серьезного затопления, как если бы канализационный обратный клапан полностью отсутствовал, минимальна.

Межфланцевый

Основное преимущество подобной разновидности запорного механизма – небольшие габариты, что делает возможной установку даже при отсутствии свободного места за сантехническими приборами. Внешне устройство выглядит цилиндром миниатюрных размеров со специальной поворотной заслонкой.

Данный элемент может состоять из 2 компонентов, которые закрепляются у центрального стержня, либо по внешнему виду напоминать маленькую тарелку, которая фиксируется у корпуса при помощи пружинного механизма.

Подобный вариант желательно устанавливать только в том случае, если прочие разновидности установить не удастся. Даже с учетом небольших размеров желательно все же отдать предпочтение другим типам прибора. Межфланцевый обратный клапан 50-ти мм на канализацию монтируется достаточно редко, т.к. относится к категории оборудования для водоснабжения. Для канализационных систем эффективность его работы довольно низкая.

Еще одним недостатком подобной конструкции является отсутствие возможности быстро почистить устройство. Из-за особенностей формы потребуется полностью разобрать соединение, чтобы осуществить чистку клапана.

Монтаж обратных канализационных клапанов

Установка обратного клапана на канализацию своими руками может производиться различными способами.

  • Модели с большой пропускной способностью могут использоваться для установки на общей канализационной трубе. Такие варианты подходят для частных домов, дач и коттеджей, но не для квартиры в многоэтажке.
  • Установка клапана на каждую точку слива в квартире предотвратит возникновение аварийной ситуации и особенно рекомендуется жителям нижних (первого и второго) этажей многоэтажных зданий, которые больше всего подвержены риску затопления при засорении канализационной системы.
  • На линиях канализации с обратным уклоном – в обязательном порядке для обеспечения нормального функционирования системы.


Схема установки канализационного обратного клапана

Особенности установки

Лучше всего об установке обратного клапана канализационного позаботиться на этапе монтажа канализационной системы. Вне зависимости от типа устройства (фланцевое или муфтовое) в готовую систему клапан придется врезать, отключая, сливая и разбирая канализационную линию. Следует учитывать также, что муфтовый клапан имеет собственную длину, поэтому при обратной сборке линии придется корректировать размер труб.

  • Оптимально, если диаметр клапана точно совпадает с диаметром трубопровода. В противном случае придется использовать переходники, что неоправданно усложняет конструкцию (чем больше стыкующихся элементов, тем меньше надежность участка коммуникаций).
  • Переходники потребуются также, если материал труб отличается от материала обратного клапана, однако, лучше всего изначально подобрать подходящую по всем параметрам модель, не усложняя себе задачу.
  • Предварительная проверка работоспособности (герметичности) клапана может осуществляться только визуально. Устанавливайте изделие только в том случае, если оно не имеет видимых дефектов.

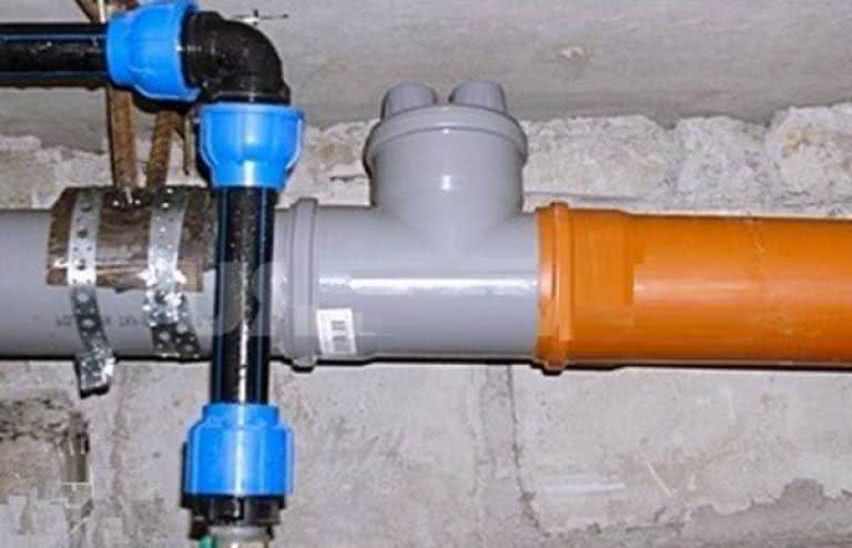

Обратный клапан на трубопроводе Перед тем, как установить обратный клапан на канализацию, нужно знать основные правила, которые необходимо соблюдать при монтаже:

  • Выбирая место установки обратного клапана на внутренней или внешней канализационной линии, учитывайте необходимость легкого доступа к устройству для осмотра, прочистки и ремонта.
  • Ориентирующая стрелка, которой снабжен каждый обратный шаровой клапан для канализации, показывает правильное направление тока воды, а значит, должна указывать на коллектор канализации. Клапан, поставленный наоборот, не станет препятствовать сливу, но выполнять защитных функций не будет.
  • Все соединения при монтаже необходимо герметизировать (например, ФУМ-лентой).

Появление шума и вибрации обратного клапана свидетельствуют о нарушении его герметичности. Для восстановления работоспособности устройства нет необходимости демонтировать систему, достаточно поменять затвор или прокладку, открыв крышку клапана.

Если говорить о стоимости, то на обратный клапан для канализации 110 мм цена составит порядка 2600 рублей (изделие из ПВХ), а обратный клапан 50 мм из того же материала будет стоить ориентировочно 1150 рублей. В данных клапанах имеется также возможность принудительно перекрыть сток и использовать их вне помещений.

Монтаж вакуумных клапанов

Установка вакуумного клапана производится в несколько этапов:

  1. выбор места для установки устройства;
  2. проверка герметичности
  3. монтаж устройства.

Выбор места

выше места подключения к канализации сантехнических приборов. В этом случае аэратор может максимально точно и быстро выполнять свои функции;

  • в помещениях, оборудованных отличной вентиляцией. В частном доме устройство можно установить на хорошо проветриваемом чердаке. В квартирах аэраторы устанавливаются непосредственно в ванной или туалетной комнате, при этом помещение дополнительно оснащается вытяжкой;
  • температура воздуха в помещении, где устанавливается вакуумный клапан, не должна опускаться ниже 0ºС. Меньшая температура способна повредить устройство или полностью прекратить его работоспособность;
  • в вертикальном положении. Если на трубе не предусмотрено участка, рекомендованного для установки клапана, то производится врезка специального колена, являющегося переходником;

если в ванной или туалете на полу расположен сливной трап, то устройства требуется установить как можно выше. Минимальное расстояние от пола до клапана составляет 35 см.

К клапану всегда должен быть быстрый доступ, требующийся для принудительного включения устройства и периодического обслуживания, которое заключается в своевременной очистке оборудования.

Проверка герметичности

  • устройство наполняется воздухом и обрабатывается мылом. При наличии трещины на корпусе устройства или иной негерметичной составляющей на поверхности появятся пузырьки воздуха. Наполнить устройство воздухом можно любым, например, велосипедным насосом;
  • вместо мыла клапан можно поместить в воду. Если устройство не герметично, то на поверхности воды появятся пузырьки воздуха;
  • наполнить клапан водой. При наличии негерметичных соединений или трещин на корпусе устройства вода будет вытекать.

Обычно испытания клапанов на герметичность производятся в заводских условиях после изготовления устройства.

Монтаж клапана

После того, как проведена проверка устройства на герметичность, можно приступать к установке клапана.

Монтаж клапана, в зависимости от конструкции устройства, осуществляется:

  1. при помощи резьбового соединения. На клапане и подготовленном участке трубы нарезается резьба, которая впоследствии обрабатывается герметиком для исключения протечки соединения;
  2. в раструб, то есть при монтаже устройства используется специальная резиновая манжета, герметизирующая стык и соединяющая устройство с канализационной трубой.

Установка в раструб более проста и достаточно герметична.

Монтаж клапана осуществляется по схеме:

  1. отключается водоснабжение квартиры или загородного дома;
  2. если подходящего участка трубопровода нет, то производится специального переходника, представленного выше;
  3. выбранным способом устанавливается вакуумный клапан;
  4. проверяется герметичность стыка оборудования и канализационной трубы.

Вакуумный клапан позволяет решить большое количество проблем, связанных с канализацией. Чаще всего устройство монтируется в небольших частных домах, где установка фанового стояка не возможна

При выборе аэратора требуется обратить внимание на ряд факторов

Вакуумная арматура

Существует множество изделий, относящихся к вакуумной арматуре. Каждый прибор имеет свою сферу применения и особенности. Вакуумный затвор используется не только для канализации. К примеру, электровакуумный клапан применяется в самом разном оборудовании. Он способен обеспечить подвод и выпуск воздуха.

Дроссельный электроклапан применяют в целях поддержания вакуума в системах общего назначения. Вакуумные устройства широко применяются в машиностроении. Например, усилитель тормозной системы авто, АКПП, топливный насос и масса других устройств.

Без всего вышеперечисленного мотор автомобиля не сможет выполнять своих функций. Безусловно, перечисленное оборудование никак не относится к обустройству канализационных магистралей, но оно доказывает практичность и надежность всей вакуумной арматуры.

Смотреть видео:

Как устроен вакуумный клапан?

Уже из предназначения этого прибора понятно, что он должен оставаться закрытым при избыточном давлении в канализационной трубе или при его равенстве с атмосферным. А вот если в трубе возникает разрежение – клапанный механизм должен обеспечить открытие прохода для поступления воздуха извне.

Принцип – легко реализуемый с «привлечением» обычных гравитационных сил. Ниже на схеме представлено устройство одной из моделей аэраторов. Несмотря на возможную разницу в конструкции клапанов различных производителей, принцип практически не меняется.

Весь механизм клапана собирается в полимерном корпусе (поз. 1). Сам по себе прибор подразумевает только горизонтальное расположение, поэтому в нижней его части обязательно предусматривается то или иное приспособление для герметичного соединения с канализационной трубой.

В показанном примере – это эластичная манжета (поз. 2) для вставки аэратора в раструб или даже просто в обрезанную трубу. Может быть соединительный узел в виде стандартного раструба канализационных труб или иные варианты. Но всегда эта установка — несложна, надежна и понятна.

Это очень легко объясняется. Клапанная заслонка (поз. 5) располагается в отведенном ей седле (поз. 4) и плотно прилегает к его краям эластичной манжетой (мембраной), не пропуская воздух из трубы в помещение.

А прилегание обеспечивается банальной силой тяжести этой заслонки. То есть даже при равенстве давлений атмосферного и установившегося в трубе (стояке), клапан будет закрыт.

Этому может способствовать еще некоторое избыточное давление в трубе, так как в канализации практически никогда не прекращается газообразование. То есть заслонка этим самым еще больше будет прижиматься к седлу (на схеме – это левый фрагмент).

Но если в трубе по тем или иным причинам создается даже небольшое разрежение, атмосферное давление преодолеет силу тяжести и приподнимет заслонку над седлом. Как говорится, «природа не терпит пустоты», и наружный воздух устремится в трубу, уравнивая давление и не давая сорвать сифоны.

Можно из чистого любопытства «разобрать» еще несколько вакуумных клапанов различных моделей. Но каких-то принципиальных отличий мы все равно там не обнаружим.

Кстати, раз рассматривается устройство, сразу можно обратить внимание читателей на «ахиллесову пяту» любого клапана. Это, конечно, сама мембрана, точнее, та ее область, которая прижимается силой тяжести к седлу клапана

И здесь речь идёт не об износе (он если и есть, то очень незаметен), а об иных препятствиях, способных помещать герметичному прилеганию створки:

  1. На седле клапана или на самой мембране со временем может скопиться пыль, способная превратиться в твердые комочки грязи, препятствующих плотному прилеганию створки. Часто об этом хозяевам извещает появившийся в помещения «аромат» канализации. Первое, что нужно сделать при подобном «звоночке» – это проверить чистоту мембраны и ее прилегание, провести аккуратную очистку узла от загрязнений.
  2. Второй вывод — вакуумный клапан необходимо ставить только в отапливаемом помещении дома. В противном случае с наступлением холодов на седле или на мембране могут намерзнуть капли конденсата, и прилегания клапанного механизма не станет. Да и вообще, не идут на пользу резиновой мембране слишком большие перепады температуры – она на холоде начинает «дубеть», теряя необходимую эластичность.

В остальном же – механизм прост донельзя, и сложно придумать какие-то обстоятельства, которые привели бы к поломке вакуумного клапана.

Строение и назначение запорных клапанов

Чтобы обезопасить свой дом от канализационного потопа и не закрывать всю ночь отверстия в раковине, ванне и унитазе полотенцами, халатами, покрывалами и всем, что под руку попадет, ставят специальные запорные устройства. Иногда даже один полиэтиленовый пакет, случайно смытый в унитаз, способен вызвать катастрофические последствия.

Что такое обратный клапан?

Для защиты от течения стоков в обратном направлении используются специальные устройства, которые срабатывают в нужный момент и преграждают путь отработанной воде. Это запорный клапан, применяемый для канализации в частных домах, квартирах, офисных помещениях, на производстве. Также запорные устройства ставят в системах отопления и водоснабжения.

Обратные клапаны умеют в нужный момент закрыть отверстие в канализационной трубе. А все стоки, начавшие свое движение в противоположном направлении, будут вынуждены искать другой путь.

Такая ситуация может произойти в многоэтажном многоквартирном доме, где обычно общий стояк у жильцов, квартиры которых находятся друг под другом. Тогда извержение канализации можно увидеть даже на 2-м этаже, если жильцы 1-го позаботились об установке запорного канализационного клапана.

Если клапан стоит и на 2-м этаже, то до 3-го столб канализационных стоков вряд ли дойдет – под давлением, оказываемым им, продавится засор и все уплывет туда, куда и должно – в общедомовую канализационную трубу.

Устройство и особенности работы

Запорные клапаны для канализации могут быть самой разной формы, размера. Они изготавливаются из различных материалов и имеют разные рабочие детали. Но все они действуют одинаково – преграждают путь стокам, резко изменившим направление своего движения.

К обратному клапану может подключаться несколько канализационных веток. Вне зависимости от модели запорного устройства нужно выбирать место установки, максимально удобное для проведения проверки и прочистки в будущем

В общем, клапан состоит из таких частей:

  • входной и выходной патрубки;
  • рычаг для принудительного вывода стоков;
  • мембрана/рабочий орган для перекрытия всего сечения трубопровода;
  • крышка для проведения ревизии и прочистки.

Рабочий механизм зависит от модели – это может быть резиновый шарик, заслонка или другое приспособление, которое полностью перекрывает трубу.

Если стоки идут в правильном направлении, то их движению ничего не препятствует. Стоит им изменить направление, как рабочий механизм закроет все сечение трубы

Нужен ли он в принципе?

Запорные устройства обязательны к установке не во всех ситуациях. В некоторых случаях без этих приспособлений можно обойтись.

Например, семья, проживающая в квартире на 5-м этаже, может не волноваться о затоплении ванной комнаты канализационными стоками через засор стояка.

При установке обратного клапана нужно следить за направлением красной стрелки – она указывает правильное направление стоков

Обратный клапан нужен, если:

  • квартира находится на 1-м или 2-м этаже многоэтажки;
  • в частном одноэтажном доме/даче;
  • в 2-х или 3-х этажном коттедже;
  • в офисных помещениях на 1-2-м этажах, особенно если в здании старые трубы.

Именно для таких категорий помещений дешевле будет установить запорное устройство, чем потом бороться с последствиями.

У клапана сверху есть рычаг для принудительного перекрытия канализационной трубы
