Строительство каркасных домов по финской технологии, этапы, материалы, расчеты, фото

Оглавление

Типы скандинавских каркасных домов

В Америке, большинство каркасных домов возводится прямо на стройплощадке, из привезенных материалов. В этом американский подход ближе к нашему. В Финляндии и Скандинавии подход другой. Здесь в основном развито строительство из готовых заводских домокомплектов. Хотя это совершенно не означает, что подобный дом нельзя создать на месте.

Можно выделить четыре основных типа домокомплектов:

Блочно модульные — в этом случае на стройплощадку привозится готовый «модуль» собранный на заводе. Огромный блок, уже с готовой фасадной и иногда внутренней отделкой. Дом собирается из таких блоков как из кубиков. Надо отметить, что это весьма редкий и экзотический тип домокомплекта, так как его сборка, перевозка представляет определенные трудности.
Домокомплект с наружными панелями высокой степени готовности — когда на строительную площадку привозят набор готовых наружных стен — уже с утеплением, пароизоляцией, фасадной отделкой, вставленными дверьми и иногда даже черновой внутренней отделкой. Остальные конструкции (перегородки, перекрытия, кровля) собираются по месту из заранее нарезанных в проектные размеры элементов каркаса. Наиболее крупный и известный представитель данного направления, концерн Omatalo, который известен в России как Finndomo
Сборка дома из панелей высокой степени готовности

Домокомплект с «базовыми»панелями — все то же самое, только наружная стена в меньшей степени готовности. Например просто каркасная рама, обшитая наружными плитами. Фасад, окна, утепление, производится на месте.

Панель «полуфабрикат» только каркас и плитная обшивка
Комплект pre-cut (предварительно нарезанный). От американского варианта, этот комплект отличается только тем, что все элементы каркаса уже напилены заранее на заводе, пронумерованы и собираются по инструкции (проекту). Все же остальные материалы — плиты, утеплитель и т.п. привозятся «не разделанными», так же, как если бы вы купили их в магазине. Наиболее яркий представитель этого направления — компания Kastelli, домокомплекты которой пользуются популярностью именно потому, что их можно собирать своими силами, с минимальным привлечением строительной техники. Строго говоря именно подход Kastelli и позволяет создавать копии финских домов у нас, так как единственное отличие домокомплекта от возведения на месте, в наличии нарезанных на заводе деталей каркаса. Но ничто не мешает провести эту работу за пределами завода.
Типичный pre-cut домокомплект

Почему американский подход отличается от скандинавского? Дело в том, что в америке не так часто дом строится конкретным человеком. Дома там чаще покупаются уже готовыми. Девелоперы покупают участок земли, нарезают его на участки, прокладывают все дороги и коммуникации, а затем начинают массовую застройку, до нескольких сотен домов. При таком подходе, заводское производство невыгодно. Проще превратить стройплощадку в один огромный завод.

В Скандинавии же, как и у нас, дом обычно строит владелец земли для себя. Почему не строят прямо на месте? Думаю это как то связано с разрешительной документацией, контролем в сфере строительства.

Небольшое рекламное видео одной финской компании, о том, как возводится дом из готовых панелей заводского производства.

Этапы строительства

Существует общая схема создания домов этого типа. В ней предусмотрено несколько этапов. На каждом шаге присутствуют свои нюансы.

Фундамент

Дом, построенный по финской технологии, весит сравнительно немного. Поэтому нет необходимости создавать для него мощное основание. Подходящим решением является ленточный фундамент. Он закладывается неглубоко, поверх песчано-гравийного слоя. Другой вариант — свайный фундамент, имеющий вид погруженных в грунт вертикальных опор. Основанием также может стать утепленная шведская плита. Дом устанавливают непосредственно на нее. Плита подготавливается под чистовой пол. В этом случае получается низкий цоколь.

Каркас

Часто несущие элементы выполняются из сухой строганной доски. Не менее достойным материалом является клееный брус. Финская технология не предусматривает слишком строгих правил относительно вида отдельных элементов и способа создания соединительных узлов. Балки могут быть составными или стандартными прямоугольными. Второй вариант более экономный.

Обшивка

Характерные для финской технологии способы обшивки:

Плитами ДВП. Такие листы не столь прочны, как ОСБ, но обладают хорошими изоляционными свойствами. Они мало пропускают шум и задерживают внутри тепло.
Фасадным гипсокартоном. Материал достаточно прочный, чтобы придать стенам необходимую жесткость. Он несколько уступает в удержании тепла ДВП-материалу, но стоит дешевле и обеспечивает более высокую пожарную безопасность.
Фанерой. Листы материала для обшивки отличаются особенной влагостойкостью. Они толстые и жесткие. В холодных регионах этот материал не применяется, поскольку не способен создать достаточную теплоизоляцию.

Утепление

Чтобы в доме было комфортно при низкой внешней температуре, требуется хорошее утепление. Оно достигается за счет помещения внутрь стенового пирога толстого изоляционного материала, обычно волокнистого. Например, используется эковата. Хорошо утепляют и верхние элементы строения — кровлю, перекрытие. Для пароизоляции успешно применяется мембрана. Подойдет и обычный полиэтилен.

Крыша

Согласно финской технологии, она должна быть двускатной. Основу кровельной конструкции составляют несущие элементы заводского изготовления. Выполняется кровельный пирог со всеми предусмотренными слоями, включающими в себя паро- и гидроизоляцию, а также утеплительный компонент. Верхнее покрытие часто создается из черепицы любого имеющегося в продаже типа. Под этим слоем обустраивают зазор для естественного проветривания и удаления ненужной влаги.

Облицовка

Материалы, применяемые для облагораживания внешнего вида строения, разнообразны. Снаружи финский дом обычно облицовывается древесным материалом — вагонкой, популярным блок-хаусом или иным. Востребован также сайдинг из стружечной плиты, поверхность которого имитирует древесину.

Однако редко в наружной отделке домов, называемых финскими, применяется виниловый сайдинг, кирпич или разнообразные по дизайну термопанели. Что касается внутренней облицовки, она не составит труда, поскольку стены получаются идеально ровными.

Коммуникации

В финском доме создаются все необходимые удобства. Проводится электричество. Обустраивается отопление и вентиляция. При установке фундамента прокладываются сточные канализационные трубы.

Дома, которые мы возводим по финской технологии, выглядят эстетично. Они радуют своих обитателей практичностью и непередаваемым внутренним комфортом.

Строительство каркасных домов по финской технологии

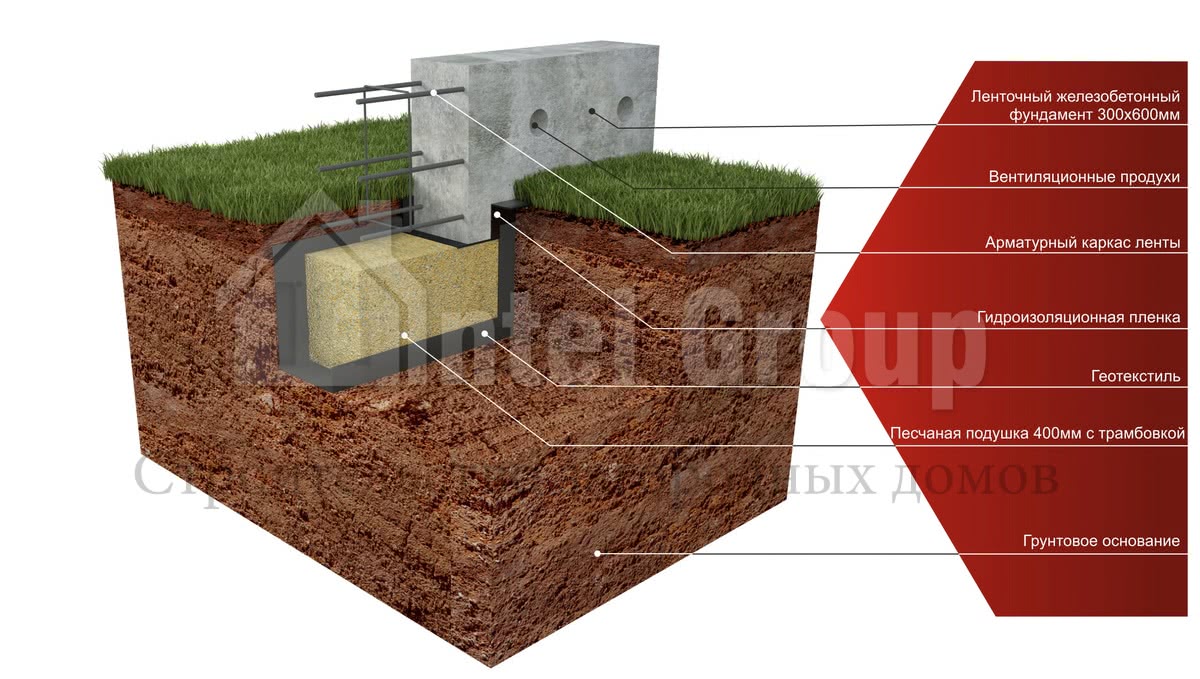

Фундамент для каркасного дома

Исходя из того, что все составные в конструкции домов,
сооружаемых с использованием финской технологии, очень легкие, отсутствует
необходимость закладки глубокого и мощного фундамента. Исключение составляют
неустойчивые грунты. В этом случае закладывается ленточный фундамент, но не
глубокий или же, как вариант, столбчатый. При этом экономия стройматериалов
весьма ощутима. При закладке ленточного фундамента используются растворы бетона
либо шлакобетона, для столбчатого фундамента подойдет красный полнотелый кирпич
либо бутобетон (бутобетонный фундамент). Одновременно с заливкой фундамента
монтируются закладные детали, предусмотренные для дальнейшей обвязки каркаса
стен.

Строительство первого этажа дома по финской технологии

1. Устройство перекрытия

Когда работы по устройству фундамента завершены,
производится монтаж перекрытия первого этажа. Сверху на междуэтажное перекрытие
укладывается так называемый черновой пол. Устройство которого, начинается с
каркаса, монтаж выполняется балками сечения 245х100 мм. Ширина межбалочного
шага не более 40 см. Черновой пол зашивается фанерой, имеющей толщину от 18 мм.
Теперь можно приступить к строительству каркаса стен.

2. Сборка каркаса стен

Каркасные стены вначале собираются в положении лежа на полу.
В качестве основы выступает обрезная доска сечением 150х50 мм (+/- 5 мм
допускается). Для надежности узлы каркасного дома крепиться двумя способами.

Каркасный замок, вмонтированный в деревянный брус,
дополнительно укрепляют саморезами, тем самым обеспечивая надежность
соединений. Как известно, в первый год наблюдается усадка фундамента, что
влечет за собой деформацию конструкций. Для предотвращения этого процесса
необходимо использовать подвижные соединения.

Сборка каркаса стен дома по финской технологии

3. Обшивка каркасных стен

Затем каркас обшивается специальным листовым материалом
(негорючая ветрозащитная паропроницаемая мембрана) толщиной 25 мм. Материал, из
которого изготовлены эти листы, выполняет двойную функцию: повышает прочность
конструкции и усиливает тепло- и гидроизоляционные качества стен за счет ветро-
и влагонепроницаемости.

Обшивка каркасных стен дома по финской технологии

4. Установка каркасных стен

После этого выполняется установка стены в вертикальное
положение и ее соединение с нижним перекрытием. Наиболее надежным является крепление
бруса шпильками. Стены после установки соединяются между собой посредством
болтов, проходящих через отверстия в угловых брусьях каркаса.

Строительство второго этажа дома по финской технологии

Сверху на стенах первого этажа монтируется межэтажное
перекрытие. При этом следует учитывать, что пол второго этажа испытывает
несколько меньшую нагрузку, чем пол первого этажа, поэтому сечение балки можно
взять меньше, 245х50 мм. Чтобы пол был достаточно прочным, допустимый шаг балок
не более 35 см. Черновой пол зашивается фанерой, имеющей толщину 18 мм. Монтаж
стен производится аналогично первому этажу.

Строительство крыши и устройство потолка

Верхняя часть стен является основой для крыши, на которой
будет собираться стропильная система. В качестве стропильной балки можно
использовать брус размером 150х50 мм (если в плане дома не запланировано
устройство жилого чердака или мансарды). Изнутри помещения балки обшиваются
фанерой. Это черновой потолок. После делается подшивка потолка каркасного дома,
которая может выполняться фанерой толщиной от 8 до 10 мм. На балки устанавливают
стропила крыши, которые покрываются обрешеткой. Как оговаривалось ранее, крыша
у финских домов двускатная. Кровельный материал, предусмотренный в проекте дома,
прикрепляется к обрешетке.

Строительство крыши и устройство потолка дома по финской технологии

С целью обеспечения противопожарной безопасности и биозащиты,
заранее перед началом строительных работ все деревянные части конструкции
каркасного дома обрабатываются антипиреновым составом и антисептиками.

Отделочные работы

После того как монтаж кровли будет завершен, производится
отделка дома блок-хаусом, который создает видимость цельных бревен. Как
вариант, можно зашить вагонкой. Чтобы предотвратить скопление на внутренней
стороне отделки конденсата, между наружной отделкой и ветрозащитным материалом
оставляется пространство, служащее для естественной вентиляции.

Затем монтируются окна, выполняется разводка всех
необходимых коммуникаций, утепляются стены и, как завершающий этап,
производится окончательная отделка помещения.

Преимущества и недостатки финской технологии строительства

Сборка стен по финской технологии осуществляется на площадке, изготовленной заводским методом

Скандинавская технология строительства каркасных домов продумана и эффективна. Ее особенностью является сборка стен на площадке из деталей, изготовленных в заводских условиях. Затем готовые панели поднимаются вертикально и закрепляются саморезами или гвоздями. Работа не требует привлечения тяжелой техники, достаточно использовать лебедку или усилия нескольких человек.

К преимуществам финской методики относят:

Уменьшение количества используемого пиломатериала при возведении каркаса. Благодаря продуманной технологии можно отказаться от сдвоенных элементов.
В строительстве применяются паропроницаемые материалы, обеспечивающий благоприятный климат в помещениях. Для обшивки не берут ОСП-панели, а для утепления пенопласт.
За счет качественного утепления и минимализации участков для образования мостиков холода конструкция получается энергоэффективной.
При условии применения при устройстве фундамента бетонных блоков или кирпича вместо бетона жилье можно возводить круглый год.
Экологичность – при возведении, утеплении и обшивке каркаса используются безопасные материалы. Предпочтение отдается древесине и минеральной теплоизоляции.
Прочность – технология соединения отдельных элементов каркаса предполагает выпиливание и применение крепежа. Постройка получается надежной и устойчивой к ветровой и сейсмической нагрузке.
Доступная стоимость – общая смета на каркасный дом ниже, чем на брусовой или кирпичный. К тому строительство можно вести самостоятельно.

Гидроизоляция фундамента битумной мастикой

В качестве внешней отделки финских домов чаще всего применяется блок-хаус или вагонка. Жилища имеют привлекательный внешний вид, хорошо вписываются в любой ландшафт.

Недостатки:

Пожароопасность деревянной конструкции.
Низкая стойкость к воздействию насекомых и грызунов. При нарушении технологии монтажа может появиться влага и плесень.
Недостаточный уровень звукоизоляции.

Пирог пола

Правильное обустройство пола важно не меньше, чем сборка стен. Пол в каркасном доме состоит из следующих элементов:

Лаги, состоящие из досок размером не меньше 200*40 мм, смонтированных на фундамент.
Черновой пол. Иногда он делается из нестроганых досок, горбыля, но оптимальное решение – обрезная доска без коры, поскольку кора может стать источником размножения насекомых в доме.
Гидроизоляция влаго- и ветрозащитными мембранами. Рекомендуется использовать только специальные материалы, но не полиэтиленовую пленку, которая не пропускает пар.
Слой утеплителя, защищенный пароизоляционной пленкой, чтобы не допустить образования конденсата.
Выбранное напольное покрытие.

Фундамент для деревянного каркасного дома

Каркасные дома финские не отличаются серьёзной массой. Поэтому для них не обязательно создавать массивное основание. Чаще всего применяется один из этих видов фундамента: ленточный, либо буронабивной.

Второй вид – это комбинация асбестоцементных столбиков с ленточным основанием, углублённым незначительно. Возможна его комбинация с бетоном.

Так или иначе, до заливки основания прокладывают все требующиеся коммуникации. Затем их разводят по задуманным помещениям (по проекту) на первом этаже:

Если планируется здание в 2-3 этажа, создаётся усиленный фундамент с мощным резервом прочности.

От надёжности фундамента зависит срок жизни всего здания, его прочность и облик, а также безопасность жильцов. Мастера углубляют фундамент и расставляют опоры с учётом намеченной этажности и нагрузки. Чем эти факторы значительнее, тем основание глубже и больше ставится опор.

Минимальная расстановка столбов такова: по всем углам и участкам, где стыкуются стены и перекрытия.

В работе над ленточным фундаментом ставят по его периметру лежни. Они крепятся к нему анкерами. До фиксации лежней проверяются все параметры и правильности позиций диагоналей. Затем на торце располагают обвязочную доску. К ней монтируются лаги. Их основа – доски, размещённые на ребро. Дистанция между лагами 30-35 см.

После закладки и заливки фундамент нужно время на его отвердевание. Это порядка недели. Далее основание покрывается гидрозащитным материалом в один слой.

Кровля и перекрытия

Учитывая что в основном в Скандинавии используются домокомплекты заводского производства, то наиболее распространена стропильная система из ферм на зубчатых пластинах (МЗП) заводского производства. Это решение очень выгодно для коммерческого строительства. Точно просчитанные нагрузки, заводское качество продукта и что самое главное — простой и быстрый монтаж кровли.

Большие мансардные фермы могут быть составными, для удобства транспортировки

Фермы бывают самых разнообразных и причудливых форм. Более того, мансардные и полумансардные этажи так же чаще всего реализуются через фермы. В этом случае ферма фактически представляет из себя единое целое из стропильной конструкции, стен мансарды и межэтажного перекрытия.

Установленные фермы.Там где 1.5 этажа — использованы мансардные фермы.

Монтируются такие огромные фермы уже при помощи крана и могут быть составными, если размеры ферм превышают стандартные «транспортные» размеры по габаритным ограничениям.

Небольшие же фермы, вполне можно смонтировать и без привлечения техники.

Монтаж фермы краном

Неоспоримое преимущество стропильных ферм в том, что для них, как правило, не требуется внутренних несущих стен. Следовательно расширяются возможности по планировке.

Часто для реализации сложных кровель используются такие материалы как клееный брус или LVL брус (ЛВЛ брус). Обычно когда стоит задача сделать какую то большепролетную безопорную конструкцию, рассчитанную на большую нагрузку

В кровельном «пироге» абсолютно всегда присутствует гидроизоляция, контр обрешетка и обрешетка. То есть, независимо от того, одноэтажный ли дом с холодным чердаком или мансардный этаж, кровля всегда делается с вентиляционным зазором.

Что интересно — для создания вент зазора используется не толстый брусок 50х50 как у нас, а рейка, толщиной 25-30мм

Обратите внимание на толщину контр обрешетки

Касательно кровельных покрытий. В отличии от Америки, где в 90% случаев делается мягкая черепица, в Скандинавии используются самые разнообразные типы кровельного покрытия — металлочерепица, фальцевая кровля, черепица всех мастей (натуральная, композитная и т.п.), мягкая черепица…

Единственное, что я не видел ни разу на скандинавских домах — это ондулина и ему подобных материалов.

Фальцевая кровля — очень популярный вариант

Межэтажные перекрытия так же выполняются по разному, в зависимости от задачи. Могут быть использованы деревянные клееные двутавровые балки, клееный и ЛВЛ брус, фермы или простая доска

В чем преимущества скандинавской каркасной технологии

Сегодня каждый пятый дом, который возводится в нашей стране, строится по финской каркасной технологии. С ее помощью возможно в кратчайшие сроки и за вполне разумные деньги стать владельцем собственного уютного домика или ультрасовременного коттеджа. Эксперты отмечают следующие достоинства теплых коттеджей из Финляндии:

Выгодная цена. Строительство здания для круглогодичного проживания площадью в 100-150 квадратов обойдется в 930-990 тысяч рублей.
Высокий уровень комфорта и эргономичности. Грамотный подход к проектированию инженерных коммуникаций обеспечит нужные параметры микроклимата в жилых помещениях, независимо от погоды на улице.
Простота возведения. В целом все строительные работы могут выполняться командой профессионалов из 2-5 человек. Использование специальной техники является необязательным.
Отсутствие сезонных ограничений – финский каркасник может отстраиваться на протяжении всего календарного года, в том числе в период заморозков и половодья.
Надежность и безопасность. Каркас и материалы для его заполнения не подвержены гниению, плесени и возгоранию. Стены и кровля здания с легкостью выдерживают серьезные ветровые нагрузки и сейсмическую активность почвы.

Справедливости ради, следует отметить, что имеются у финских коттеджей и свои недостатки. В частности, многие жильцы жалуются на плохую звукоизоляцию, кроме того, насекомые и грызуны любят селиться в пространстве между плитами и обивкой, портя материалы и доставляя значительные проблемы владельцам недвижимости.

Материалы для каркасного дома по финской технологии

Выбор материалов для постройки финских сооружений ограничен небольшим количеством, что упрощает процесс строительства и сокращает расходы.

Для сооружения необходимы:

Деревянные брусья
Плиты

Нужны деревянные брусья, имеющие сечение 245х100 мм. В сейсмически нестабильных регионах сечение может быть выбрано больше. Аналогично стоит подобрать большее сечение бруса и для строительства на участках с подвижными грунтами.

Чтобы придать наружному виду большей оригинальности можно использовать профилированный брус, стены из которого не нуждаются в отделочных наружных работах.

Также набирает популярности клееный брус, имеющий повышенные теплоизоляционные качества, высокую прочность и звукоизоляцию.

Такой материал меньше подвержен деформации, отлично противостоит действию биологических микроорганизмов, повышенной влажности. И еще одно достоинство клееных брусьев – пожаробезопасность.

Брус используется для создания непосредственно конструкции здания, его несущих элементов, основы для пола, потолочных перекрытий и стеновых перегородок.

Плиты используется в финской технологии для обшивки внутренних и внешних стеновых поверхностей.

Для внутренней обшивки используется ОСП, в составе которой – несколько пластов стружки, скрепленной смолами и воском. Наружная обшивка делается из плит древесноволокнистой структуры (ДВП). Для обеспечения влагостойкости такая плита должна быть обработана воском.

В качестве утеплителя лучше использовать минеральную вату.

Покрытие для кровли, материал внутренней облицовки выбирается по усмотрению застройщика.

Фундамент

Основная дилемма заключается в выборе правильного фундамента под правильную постройку. Дома, построенные по финской технологии, конструктивно легки – но люди вольны утяжелять конструкцию, как это нужно.

Площадь менее 200 квадратных метров и отсутствие в доме дополнительных массивных сооружений (каменная печь) скорее всего приведет к выбору свайно-ростверкового фундамента. В этом случае в земле бурятся шурфы для свай, а над ними обустраивается опалубка для мелкозаглубленного ленточного фундамента. Все заливается бетоном и в итоге сваи стоят на уровне промерзания почвы, а ростверк передает на них нагрузку от дома.

Из-за относительной легкости всей конструкции фундамент можно выбирать отталкиваясь не только от качества грунИсточник remontik.org

Масса, многоэтажность, постоянное место продувания воздушными потоками и подверженность почв к эрозии – все это предпосылки для монтажа ленточного фундамента. Это массивная и надежная железобетонная полоса, положенная монолитным слоем под каждой несущей стеной дома. Это дороже предыдущего варианта, но крепче и подходит для домов любых размеров.
