Сортамент стальных двутавров — таблица, гост

Оглавление

Требования ГОСТа 26020-83: сортамент стальных горячекатаных двутавров

Настоящий стандарт определяет стальные горячекатаные Н-образные профили, имеющие параллельные грани. Строго регламентируются данным ГОСТом размеры двутавровой балки. Высота полок изделия находится в пределах 100-1000 мм, а ширина составляет 55-400 мм.

В отличие от габаритов швеллера, изготовленного по ГОСТу 8240-97, сортамент двутавра характеризуется широким диапазоном значений толщины, что находится в промежутке 100-600 мм. Такие двутавры могут быть нормальными – обозначаются маркировкой «Б», широкополочными – «Ш», колонными – «К» и дополнительными – «Д».

Сортамент широкополочных двутавров определяет профили высотой 193-718 мм, которые могут применяться без дополнительного закрепления. Такие изделия используются в качестве основы для укладки железобетонных плит или стального листа.

Данный тип элементов способен выдерживать значительные нагрузки, поэтому его часто употребляют при возведении многоэтажных зданий. Из широкополочных двутавровых балок 50Ш1 выполняют тавровые профили для решетчатых конструкций.

Балки выпускаются следующей длины: мерной, немерной, мерной с отрезком, кратной мерной, кратной мерной с отрезком от 6 до 24 м. Данная величина определяется как максимальное значение длины условного вырезанного профиля с перпендикулярными продольной оси торцами.

Широкополочные двутавровые балки применяются как самостоятельные опорные элементы

Отрезком являются профили параметром не меньше 3 м для изделий с линейной плотностью до 20 кг/м и не менее 4 м – с плотностью выше 20 кг/м. Стандартом допускается производство двутавров, имеющих ограниченную длину, которая находится в пределах немерной, что наиболее характерно для балок 30Ш1.

Двутавры по ГОСТ 8239-89

h — высота двутавра; b — ширина полки; s — толщина стенки; t — толщина полки;

R — радиус внутреннего закругления; r — радиус закругления полки

I — момент инерции; W — момент сопротивления; S — статистический момент; i — радиус инерции

Номер двутавра Размеры Площадь поперечного сечения, см2 Масса 1 м, кг Справочные значения для осей
h b s t R r X – X Y – Y
не более Ix,см4 Wx,см3 ix,см Sx,см3 Iy,см4 Wy ,см 3 iy ,см
мм
10 100 55 4,5 7,2 7,0 2,5 12,0 9,46 198 39,7 4,06 23,0 17,9 6,49 1,22
12 120 64 4,8 7,3 7,5 3,0 14,7 11,50 350 58,4 4,88 33,7 27,9 8,72 1,38
14 140 73 4,9 7,5 8,0 3,0 17,4 13,70 572 81,7 5,73 46,8 41,9 11,50 1,55
16 160 81 5,0 7,8 8,5 3,5 20,2 15,90 873 109,0 6,57 62,3 58,6 14,50 1,70
18 180 90 5,1 8,1 9,0 3,5 23,4 18,40 1290 143,0 7,42 81,4 82,6 18,40 1,88
20 200 100 5,2 8,4 9,5 4,0 26,8 21,00 1840 184,0 8,28 104,0 115,0 23,10 2,07
22 220 110 5,4 8,7 10,0 4,0 30,6 24, 00 2550 232,0 9,13 131,0 157,0 28,60 2,27
24 240 115 5,6 9,5 10,5 4,0 34,8 27,30 3460 289,0 9,97 163, 0 198,0 34,50 2,37
27 270 125 6,0 9,8 11,0 4,5 40,2 31,50 5010 371,0 11,20 210,0 260,0 41,50 2,54
30 300 135 6,5 10,2 12,0 5,0 46,5 36,50 7080 472,0 12,30 268,0 337,0 49,90 2,69
33 330 140 7,0 11.2 13,0 5,0 53,8 42,20 9840 597,0 13,50 339,0 419,0 59,90 2,79
36 360 145 7,5 12,3 14,0 6,0 61,9 48,60 13380 743,0 14,70 423,0 516,0 71,10 2,89
40 400 155 8,3 13,0 15,0 6,0 72,6 57,00 19062 953,0 16,20 545,0 667,0 86,10 3,03
45 450 160 9,0 14,2 16,0 7,0 84,7 66,50 27696 1231,0 18,10 708,0 808,0 101,00 3,09
50 500 170 10,0 15,2 17,0 7,0 100,0 78,50 39727 1589,0 19,90 919,0 1043,0 123,00 3,23
55 550 180 11,0 16,5 18,0 7,0 118,0 92,60 55962 2035,0 21,80 1181,0 1356,0 151,00 3,39
60 600 190 12,0 17,8 20,0 8,0 138,0 108,00 76806 2560,0 23,60 1491,0 1725,0 182, 00 3,54

При использовании сортамента следует учитывать, что одни позиции популярны и их можно купить практически на любой базе металлопроката, а некоторые позиции редки и достать их трудно, особенно в регионах. Также следует учитывать разброс цен, т.к. иногда выгоднее закладывать более дешевые балки, что окупается даже не смотря на некоторый перерасход металла.

В таблице представлены цены на начало 2018 года.

Классификация и сфера применения

Двутавр с высокой точностью прокаткиПо точности прокатки двутавр подразделяется на обычный (обозначается литерой Б) и с высоким значением параметра (буква А).

По целевому назначению и особенностям строения профили бывают нескольких типов:

Нормальные двутавры – высота превосходит ширину полок. Их можно использовать во всех основных сферах применения данного профиля.

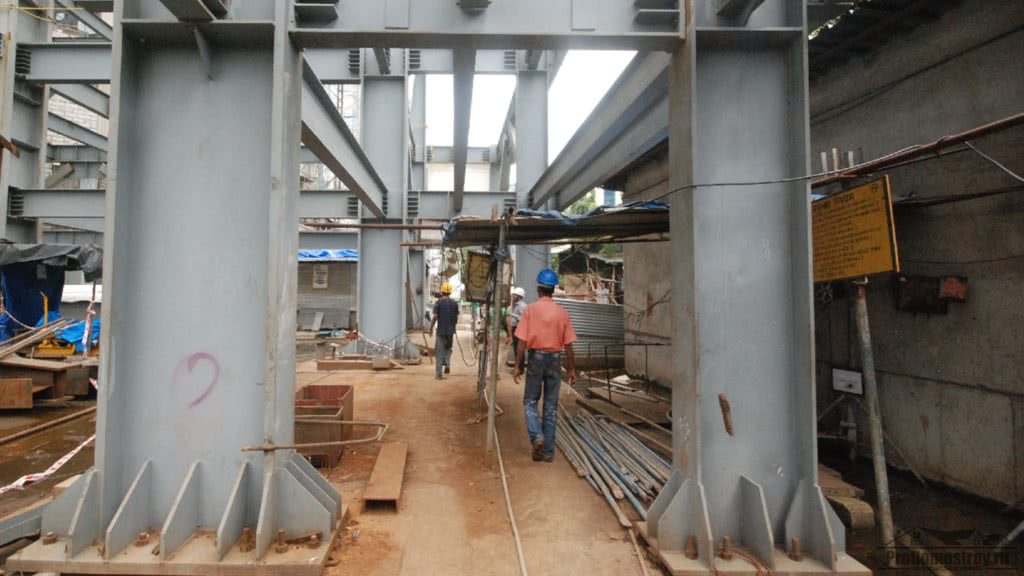

Колонные двутавры, применяющиеся в роли вертикальных опорных элементов при возведении многоэтажных сооружений. Полки у них параллельны друг другу и имеют повышенную толщину.

Широкополочные двутавры предназначены для конструкций, работающих в первую очередь на изгиб: мостовых сооружений, лестничных пролетов, перекрытий. Переменное сечение повышает несущие качества металлоконструкции на всем протяжении. Использование таких изделий также помогают сэкономить (расходы при производстве ниже)

Приобретая продукцию, важно учитывать толщину полки.
Профили для подвесных путей, к которым предъявляются специальные требования. Наклон внутренних граней у них не должен превышать 12%

Такие изделия востребованы при обустройстве некоторых промышленных предприятий. Профиль у них может иметь высоту 0,25-0,45 м.

Свайные профили, обладающие повышенной несущей способностью. Используют их для компонентов сооружений, работающих на сжатие (иногда в комбинации с изгибом) и растяжение.

Двутавровые конструкции широко применяются в разных сферах строительства:

  • возведение и реконструкция зданий
  • опорные элементы мостовых конструкций и эстакад;
  • подкрановые балки в промышленных и складских помещениях;
  • при обустройстве проходов шахт как усиливающий компонент;
  • при создании кровель;
  • пролетные балки в зданиях любого назначения;
  • для ограничения котлована при фундаментных работах;
  • для крепления перекрытий.

Некоторые особенности технологии производства сварных двутавров

  1. Сварные профили изготавливаются из правленой листовой стали после тщательного устранения поверхностных дефектов. Марки, качественные категории, прочностные данные оговариваются в заказе.
  2. Тавровые и стыковые швы исполняются механической или полуавтоматической сваркой с применением защитного газа. При этом сварные швы должны плавно переходить в основной металл.
  3. Допускается стыковка элементов конструкции балки. Стык выполняется без применения накладок с проваром с обеих сторон. Стыковочные швы элементов полок должны находиться не ближе 10 мм от аналогичного шва стойки профиля.
  4. Все сварные швы должны быть непрерывными.
  5. Основные технологические операции при изготовлении сварных балок:
  • сварка продольного шва полка-стойка на машине непрерывной сварки;
  • правка – устранение «грибовидности» полки, образовавшей после провара шва;
  • переворот профиля на 180о по вертикали;
  • сварка второго шва;
  • правка второго сварного соединения.
  1. Сварные швы подвергаются контролю неразрушающими методами в соответствии с действующими стандартами. Обнаруженные дефекты устраняются, и профиль проверяется повторно.
  2. На поверхности изделий не допускаются поверхностные дефекты в виде трещин, закатов, плен, рванин. При обнаружении таких дефектов они подвергаются ремонту механическим способом. При этом предельно допустимые отклонения по размерам изделия не должны превышать допусков для стального листа, из которого изготовлен профиль.

Виды двутавров

Современная промышленность представляет огромное многообразие двутавров. В зависимости от формы сечения их подразделяют на следующие категории:

  1. Горячекатаный стальной двутавр ГОСТ 8239-89. Представляет собой Н-образный профиль, полки которого образует со стенкой угол 8-12 градусов. Наиболее часто употребляется как опорная кран-балка для тельферных линий.
  2. Двутавры нормальные. Их сортамент полностью представлен в таблице ГОСТа 26020-83. От предыдущего типа профиля его отличает параллельность граней полок между собой. Это упрощает процесс изготовления с одной стороны, а с другой, хотя и незначительно, снижает сопротивляемость деформации профилем. В конструкторской документации его принято обозначать буквой «Б».
  3. Двутавр широкополочный ГОСТ 26020-83. Ширина полок в данном профиле увеличена почти в 1,5 раза по сравнению с вышепредставленными видами двутаврого сортамента. Такое увеличение формы сечения положительно сказывается на прочности, жесткости и долговечности балки. В среднем она способна выдержать на 40% большей нагрузки по сравнению с нормальным двутавром. Маркируется буквой «Ш».
  4. Колонные двутавры отличаются еще большей шириной полок. Толщина стенки также увеличена. Точные размеры двутавра приведены в ГОСТ 26020-83. Такая модификация позволяет повысить значение прочности почти на 100%. Употребляется в особо ответственных конструкциях. Обозначается буквой «К».

Помимо формы сечения сортамент прокатного профиля включает в себя различную номенклатуру материалов, из которых изготавливают двутавровые балки. Наиболее применяемыми из них являются:

  • Углеродистые стали обыкновенного качества. Механические свойства и химический состав соответствуют ГОСТ 380-2005. По степени раскисления подразделяются на спокойные, кипящие и полуспокойные. Восемьдесят процентов рынка представлены именно этими сталями в силу их оптимального соотношения цены, технологических и прочностных характеристик.
  • Строительные стали ГОСТ 27772-88. Отличаются более высокими требованиями по отношению к содержанию вредных примесей. Основной сортамент данных сталей представлен такими марками как С235, С245 и С255.
  • Низколегированные прокатные стали. Полный список механических характеристик размещен в основной таблице ГОСТа 19281-89. Данные стальные сплавы дополнительно легированы марганцем, кремнием и алюминием, что делает их более устойчивыми по отношению к динамическим нагрузкам.
  • Стали для мостостроения ГОСТ 4784-97. Еще более прочный сплав. Обладает повышенным сопротивлением к воздействию циклических нагрузок. Применяется в особо ответственных конструкциях.
  • Алюминиевые сплавы ГОСТ 4784-97. Сюда входят различные их марки: Амг5, Д16 и прочие. Применяются в тех случаях, когда приоритетом для конструкции является легкость. Также сортамент двутавров из данного материала отличается более высокими эстетическими и коррозионностойкими свойствами.

Параметры

Как уже было указано ранее, на значение жесткости двутавра наибольшее влияние оказывает размер и форма сечения, которые характеризуются такими параметрами как:

  • Высота и толщина стенки;
  • Ширина и толщина полки;
  • Момент сопротивления и момент инерции – величины, которые показывают сопротивляемость геометрии формы к деформации. Их значение можно найти в таблице справочника по весам материалов или другой технической литературе;
  • Радиус скругления.

Величина данных параметров подбирается исходя из следующих технических условий:

  • Расстояние между опорными концами;
  • Тип нагрузки;
  • Усилие на балку сконцентрировано в одной точке или распределено по ее поверхности;
  • Значение нагрузки;
  • Тип материала, из которого изготовлена балка.

Область применения

Главной отраслью потребления двутавра до сих пор остается строительство. В основном его применяют в качестве пролетных балок в промышленных и гражданских помещениях

Двутавр является важной частью арочных перекрытий, мостовых и козловых кранов

Также балка активно используется при строении мостов и в производстве некоторой специальной техники: экскаваторы, землекопы и прочие. В автомобилестроении двутавры применяются как элемент каркасов большегрузных машин – грузовиков. А также они служат опорной частью железнодорожных вагонов.

Особенности деревянных двутавровых балок

Новинкой на строительном рынке является деревянная двутавровая балка, которая может использоваться для обустройства каркаса сооружения, монтажа межэтажных перекрытий, устройства стропильной системы, реконструкции мансард и балконов.

Двутавр состоит из двух строганых брусьев хвойных пород и плиты ОСБ, расположенной между ними. Такая конструкция способна выдержать большую изгибающую нагрузку без деформации изделия и без использования усиливающих вспомогательных конструкций.

Балка не рассыхается со временем, не подвергается коррозии и деформационным изменениям в результате воздействия внешних факторов. Для продления срока эксплуатации изделие не нуждается в специальных пропитках и покраске. Деревянный двутавр характеризуется износоустойчивостью, прочностью и высокой нагрузочной способностью.

Деревянная двутавровая балка характеризуется способностью выдерживать большую нагрузку, несложным процессом монтажа, экономической целесообразностью и низким уровнем теплопроводности

Изделие отличается ровной и гладкой поверхностью, что делает материал идеальным вариантом для монтажа пола и потолка. Укладка конструкций осуществляется без привлечения специальной техники с минимальными трудозатратами и экономией материалов.

Двутавровые деревянные балки для перекрытий, стропильных систем и каркасов зданий делятся на следующие серии:

  • БДК – клееная балка;
  • БДКУ – усиленная клееная;
  • БДКШ – широкая клееная;
  • СДКУ – усиленная стеновая;
  • СДКШ – широкая стеновая.

БДК балка состоит из конструктивных элементов, склеенных между собой с помощью синтетических смол под высоким давлением. Используется изделие в коротких пролетах. Клееная усиленная балка имеет увеличенную ширину полки, равную 64 мм, достаточную для крепления гвоздей. Может использоваться на длинных пролетах.

Клееная широкая балка характеризуется шириной полки 89 мм. Такие изделия применяются для конструкций, которые испытывают крайне высокую нагрузку.

Стеновая усиленная конструкция применяется для создания основы каркасного здания. Широкая стеновая балка употребляется для монтажа стеновых панелей.

Если возле маркировки стоит буква «Л», это указывает на то, что изделие выполнено из высокопрочного бруса, придающего двутавру повышенную прочность. Стандартное значение длины изделия – 6 м. Высота может быть равной 457 мм, 406 мм, 356 мм, 302 мм, 241 мм.

Обладая универсальными параметрами, двутавры нашли широкое применение в различных сферах строительства. Чтобы получить максимальный срок эксплуатации сооружения, следует правильно определить нагрузку, относительно которой подбирается тип Н-образного профиля согласно сортаменту изделия.

Характеристики

Двутавр представляет собой металлический профиль с Н-образной формой сечения. Типоразмеры, их пределы отклонений и форма двутавров регулируются государственными стандартами ГОСТ 8239-89 и ГОСТ 26020-83. Там же указаны порядок маркировки и виды используемых материалов.

На фоне остального металлопроката двутавр имеет наибольшую степень удельной прочности и жесткости. Связано это с его формой сечения. Она соответствует наиболее правильному распределению напряжения по площади балки, что позволяет существенно снизить объем используемого материала. Так временное сопротивление на разрыв двутавра и цельного бруска с аналогичными размерами практически одинакова, а масса при этом Н-образного профиля ниже более чем в 10 раз.

Двутавры получают методом прокатывания. На производство они поставляются заготовками от 3 до 12 метров. По требованию заказчика метраж проката может быть значительно увеличен.

Размеры и масса балки двутавровой с уклоном внутренних граней полок (ГОСТ 8239-89)

N Размеры Площадь попер. сечения, см² Масса 1 м, кг
h b s t R r
неболее мм
10 100 55 4,5 7,2 7 2,5 12 9,46
12 120 64 4,8 7,3 7,5 3 14,7 11,5
14 140 73 4,9 7,5 8 3 17,4 13,7
16 160 81 5 7,8 8,5 3,5 20,2 15,9
18 180 90 5,1 8,1 9 3,5 23,4 18,4
20 200 100 5,2 8,4 9,5 4 26,8 21
22 220 110 5,4 8,7 10 4 30,6 24
24 240 115 5,6 9,5 10,5 4 34,8 27,3
27 270 125 6 9,8 11 4,5 40,2 31,5
30 300 135 6,5 10,2 12 5 46,5 36,5
33 330 140 7 11,2 13 5 53,8 42,2
36 360 145 7,5 12,3 14 6 61,9 48,6
40 400 155 8,3 13 15 6 72,6 57
45 450 160 9 14,2 16 7 84,7 66,5
50 500 170 10 15,2 17 7 100 78,5
55 550 180 11 16,5 18 7 118 92,6
60 600 190 12 17,8 20 8 138 108

Двутавровая балка горячекатаная, из углеродистой стали – популярный сортовой прокат для строительной сферы. Н-образная конструкция (стенка и две полки в сечении) обеспечивает высокую жёсткость и прочность. Стандартные длины – от 4 до 12 м.

Форма балки-двутавра:

  • Профиль с внутренними гранями полок, имеющими максимальный уклон 12%, выпускается по ГОСТ 19425, 8239-89. Прокатка повышенной точностью обозначается литерой «Б», обычная – «В». Балки по стандарту 19425-74 для монорельсовых путей имеют обозначение «М», для шахтных стволов с углом наклона до 16% – «С».
  • С параллельными гранями полок – по ГОСТ 26020-83 и СТО АСЧМ 20-93. Литера «Б» указывает на нормальный двутавр, «Ш» – широкополочный, «К» – для колонн (с ещё более широкими полками и утолщённой стенкой).

При маркировке первая цифра – номер – указывает на высоту профиля в см, следующая литера информирует о ширине полки.

Применение:

Отличная функциональность – то, что делает двутавровые балки универсальными. Большое разнообразие размеров, форм и ширин полок, марок стали позволяет рассчитать и выбрать нужный профиль для любых несущих конструкций в строительстве, производстве.

Основные сферы использования.

Металлический двутавр незаменим во всех других случаях, когда необходимо снизить вес и/или нагрузку на основание.

При выборе необходимо учитывать степень нагрузки, условия работы.

  • Лёгкий двутавр 10 используется в строительных системах, подъёмных механизмах со средним уровнем нагрузки, в авто, вагоно — и судостроении.
  • Профиль 12,14 – отдельное конструкционное звено для повышенных нагрузок.
  • Балка 16, 18 обеспечивает хорошую жёсткость несущих стен, различных опор.
  • При строительстве мостов, эстакад, зданий повышенной этажности используется профиль 20.
  • Номер 30 выдерживает все допустимые нагрузки при армировании шахт, возведении зданий в сейсмически опасных районах.

Смелые инженерные решения, новые технологии высотного строительства требуют более широкой линейки несущих балок: в недавно введённый ГОСТ Р 57837-2017 внесено значительное количество новых размеров двутавра.

Двутавр с уклоном внутренних граней полок: размеры, характеристики

Производство этой металлопродукции осуществляется в соответствии с ГОСТом 8239-89. В маркировке указывается высота стенки в сантиметрах. Уклон внутренних граней полок находится в интервале 6-12%.

Обозначения:

  • h – высота стенки. Расстояние между наружными гранями полок.
  • b – ширина полки. Расстояние между крайними точками полки.
  • s – толщина стенки. Этот параметр во многом определяет прочность и несущую способность двутаврового профиля.
  • t – средняя толщина полки. Это значение определяется математически – из показателя ширины полок вычитают толщину стенки, разность делят на 4.
  • R – радиус внутреннего закругления. Это закругление, образуемое в примыкании полки и стенки, повышает прочность металлоизделия.

Таблица размеров и массы двутавровых балок с уклоном внутренних граней полок по ГОСТу 8239-89

Обозначение двутавра h b s t R r Площадь поперечного сечения, мм2 Масса 1 м, кг
Не более
мм
10 100 55 4,5 7,2 7,0 2,5 12,0 9,46
12 120 64 4,8 7,3 7,5 3,0 14,7 11,5
14 140 73 4,9 7,5 8,0 3,0 17,4 13,7
16 160 81 5,0 7,8 8,5 3,5 20,2 15,9
18 180 90 5,1 8,1 9,0 3,5 20,2 15,9
20 200 100 5,2 8,4 9,5 4,0 26,8 21,0
30 300 135 6,5 10,2 12,0 5,0 46,5 36,5
36 360 145 7,5 12,3 14,0 6,0 61,9 48,6

Основная область применения двутавровой балки – устройство перекрытий и покрытий многоэтажных зданий жилого административного, производственного назначения, армирование фундаментов, строительство дорог и мостов, создание колонных металлоконструкций.

В соответствии с ГОСТом 19425-74 производят двутавры специального назначения. Продукция с индексом «М» используется для организации подвесных путей в производственных помещениях. Угол уклона – до 12%.

Таблица размеров и массы двутавров специального назначения с уклоном внутренних граней полок по ГОСТу 19425-74

Обозначение двутавра h b s t R r Площадь поперечного сечения, мм2 Масса 1 м, кг
Не более
мм
24 М 240 110 8,2 14,0 10,5 4,0 48,7 38,3
36М 360 130 9,5 16,0 14,0 6,0 73,8 57,9
45М 450 150 10,5 18,0 16,0 7,0 98,8 76,6

Расчет двутавровых балок

Одна из важных характеристик, которую нужно учитывать – тип фиксации балки в сочетании с распределением на него нагрузки. Наиболее распространены следующие типы:

  • шарнирно-опертые конструкции – нагрузка при этом может распределяться равномерно, или быть сосредоточенной в одной или двух областях;
  • вариант с жесткой заделкой одного из концов и равномерным распределением нагрузки;
  • вариант с одним пролетом, односторонней консолью, добавочной опорой и равномерным распределением силы;
  • жестко заделанная консоль с сфокусированной в одной точке нагрузкой.

Необходимо также вычислить суммарную нагрузку, действующую на здание. В нее входят составляющие нескольких типов. Постоянную нагрузку (в случае с обычной межэтажной балкой в жилом доме) создают масса самого элемента, перекрытия и цементной стяжки, переменную – к примеру, снег и предметы мебели. Посчитав общую сумму, ее умножают на коэффициент надежности (он зависит от типа двутавра и чаще всего равен 1,2 ил 1,3). Получившееся значение и нужно использовать в дальнейшем.

Для подбора размера профиля можно использовать таблицу, в которой приводятся рекомендуемые номера балок в зависимости от суммарной нагрузки, длины пролета и шага. К примеру, при давлении 300 кг/м² и трехметровом пролете с шагом в 1 м можно взять профиль №10. Для больших значений нагрузки и длины номер двутавра также будет больше.

Еще один способ – подобрать момент сопротивления по табличному значению, основываясь на суммарной массе, помноженной на коэффициент надежности. По его значению можно определить и рекомендуемый номер профиля по сортаменту. Для надежности лучше взять двутавр на 2 номера больше получившегося.

Варианты изготовления профилей согласно ГОСТу двутавровой балки

ГОСТы на двутавры определяют, что изделия могут быть выполнены двумя способами. Первый вариант подразумевает изготовление профилей методом прокатывания из заготовок длиной 3-12 м, которые проходят обработку при температуре 1200 °С. Данный процесс осуществляется на специальных станках. В производстве используется конструкционная сталь, которая не содержит легирующих добавок.

Данная технология способствует быстрому производству монолитной продукции. Такие элементы проявляют повышенную устойчивость к различному роду механическим воздействиям. Технология дает возможность применения строительных деталей без использования дополнительных ребер жесткости.

Уникальная форма изделия позволяет снизить массу конструкции, увеличив при этом ее несущую способность. Полки, равномерно распределяющие нагрузку, исключают вероятность перекашивания конструкции.

Двутавры могут изготавливаться методом прокатывания из заготовок и посредством сварки трех основных элементов

Н-образный профиль может также изготавливаться из трех элементов с применением сварки. Такая технология позволяет получить деталь меньшего поперечного сечения в сравнении с монолитными конструкциями.

Процесс сваривания двутавра происходит в такой последовательности:

  • выполнение на станках с ЧПУ раскроя листов из стали;
  • сварка металлических заготовок на автоматизированных установках с применением гидравлических прижимов;
  • правка конструкций на основании прописанных стандартом параметров.

Использовав метод сварной технологии, удается получить двутавровые балки, цена за 1 метр которых зависит от их геометрических параметров, разной ширины и толщины полок. Можно заказать изделие определенной длины с выполненными вырезами и отверстиями для крепежа в теле профиля.

Для большей надежности Н-образной балки соединяемые элементы свариваются с двух сторон

Если двутавровые балки производятся на современном оборудовании, изделия не уступают по своим техническим характеристикам горячекатаным аналогам. При использовании устаревшего оборудования и низкоуглеродистых марок стали строительные элементы будут характеризоваться низкими эксплуатационными показателями.

Размеры и вес балки СТО 20-93

Номер Размеры, мм Вес, кг/м
h b s t
20Б1 200 100 5,5 8 21,3
25Б1 248 124 5 8 25,7
25Б2 250 125 6 9 29,6
30Б1 298 149 5,5 8 32
30Б2 300 150 6,5 9 46,78
35Б1 346 174 6 9 41,4
35Б2 350 175 7 11 49,6
40Б1 396 199 7 11 56,6
40Б2 400 200 8 13 66
45Б1 446 199 8 12 66,2
50Б1 492 199 8,8 112 72,5
50Б2 496 199 9 14 79,5
55Б1 543 220 9,5 13,5 89
55Б2 547 220 10 15,5 97,9
60Б1 596 199 10 15 94,6
60Б2 600 200 11 17 105,5
Номер Размеры, мм Вес, кг/м
h b s t
20Ш1 194 150 6 9 30,6
25Ш1 244 175 7 11 44,1
30Ш1 294 200 8 12 56,8
30Ш2 300 201 9 15 68,6
35Ш1 340 250 9 14 65,3
35Ш2 340 250 9 14 79,7
40Ш1 383 299 9,5 12,5 88,6
40Ш2 390 300 10 16 106,7
45Ш1 440 300 11 18 123,5
50Ш1 482 300 11 15 114,2
50Ш2 487 300 14,5 17,5 138,4
50Ш3 493 300 15,5 20,5 156,1
50Ш4 499 300 16,5 23,5 173,38
Номер Размеры, мм Вес, кг/м
h b s t
20К1 196 199 6,5 10 41,4
20К2 200 200 8 12 49,9
25К1 246 249 8 12 62,6
25К2 250 250 9 14 72,4
25К3 253 251 10 15,5 80,2
30К1 298 299 9 14 87
30К2 300 300 10 15 94
30К3 300 305 15 15 105,8
30К4 304 301 11 17 105,8
35К1 342 348 10 15 109,1
35К2 350 350 12 19 136,5
40К1 394 398 11 18 146,6
40К2 400 400 13 21 171,7
40К3 406 403 16 24 200,1
40К4 414 405 18 28 231,9
40К5 429 400 23 35,5 290,8

Общие характеристики горячекатаных двутавровых балок

Для этой продукции характерна прочность на изгиб и сжатие. Использование двутавра в строительстве позволяет избежать при эксплуатации зданий сдвигов, усадки, трещинообразования.

Горячая прокатка – основной способ производства двутавра. Процесс – высокопроизводительный и позволяющий получить хорошую точность размеров. Недостаток – наличие окалины на поверхности. Изготавливаются такие изделия на дорогостоящих и сложных в наладке рельсобалочных станах. В качестве заготовок (в зависимости от размеров конечной продукции) используются слябы или квадраты (для мелкого сортамента).

На прочностные характеристики изделий влияют:

  • марка стали – для изготовления продукции ответственного назначения и/или предназначенной для работы в суровых климатических условиях применяют низколегированные стали типа 09Г2С;
  • общая длина конструкции;
  • тип поперечного сечения (с параллельными гранями полок или с уклоном внутренних граней);
  • способ закрепления балки и вид нагрузки.

Основные недостатки проката с сечением Н-образной формы:

  • склонность используемых марок стали к возникновению коррозии, что делает необходимыми защитные мероприятия – цинкование или окрашивание;
  • несущая способность существенно снижается с увеличением длины пролета.

О двутаврах

Что такое двутавр? Это профильное изделие, которое изготавливают разного типа сталей, для их производства применяют методы горячего проката. Кроме этого, двутавровая балка может быть изготовлена из дерева или из полимерных материалов. Отличительной чертой от других типов балок является в том, что в сечении оно напоминает букву Н.

Основная сфера применения двутавровых стальных балок — это строительная отрасль, возведение мостовых конструкций и пр. В строительстве жилых и промышленных зданий их используют для сооружения потолочных перекрытий.

Применяемость двутавровых балок

Бурное развитие строительной отрасли и машиностроения привело к необходимости роста объемов производства двутавра стального. В наши дни, двутавр применяют и в малоэтажном строительстве, в масштабных проектах по сооружению промышленных и коммерческих зданий. В результате многочисленных исследований было доказано, что балки с Н-образным сечением эффективно использовать для:

  • балок перекрытий;
  • в конструкциях железнодорожных вагонов;
  • автомобилей, в частности грузовиков;
  • специальной техники — экскаваторов.

Кроме того, с их помощью воздвигают арочные и модульные конструкции, которые используют торговых и промышленных корпусов. Кстати, использование таких профилей существенно снижают сроки строительных работ.

Во всех наших сортаментах используется следующие обозначения:

h — высота двутаврового профиля;

b — ширина двутаврового профиля;

s — толщина стенки двутавра;

t — толщина полки двутавра;

A — площадь двутаврового поперечного сечения;

m — масса 1 метра двутавровой балки;

Jx, Jy — моменты инерции двутаврового сечения;

Wx, Wy — моменты сопротивления двутаврового сечения;

ix, iy — радиусы инерции двутаврового сечения.

Удобные таблицы двутавров

В этом блоке статьи расскажем о возможностях наших таблиц двутавров и как с ними взаимодействовать.

Выборка нужной информации в таблице

Каждая таблица снабжена удобным фильтром, позволяющим делать выборку нужных данных. Как пользоваться фильтром? Например, Вам нужно подобрать балку с двутавровым поперечным сечением. Вы рассчитали минимально допустимый момент сопротивления из условия прочности, выбрали в табличке ближайший больший момент сопротивления и вам нужно переписать другие характеристики двутавра с подходящим моментом сопротивления.

Вбиваете численное значение момента сопротивления в поиск, и фильтр покажет только характеристики подобранного профиля, а остальные отбросит. Удобно? Пользуйтесь на здоровье!

Вывод строчек сортамента

У каждой таблицы выведено ТОЛЬКО 10 строчек, для удобства просмотра сортамента. Между строчками можно переключаться, с помощью кнопок под каждой таблицей:

Если вы просматриваете эту страничку с мобильного устройства, то скорей всего нормально пользоваться сортаментом, у вас не получится. Данные материалы предназначены исключительно для просмотра на ПК. Так как таблицы достаточно широкие и отображаться полностью на мобильном устройстве не могут.

В последнем обновлении сайта, мы прокачали наши таблицы двутавров. Теперь они адаптивны к любым типам устройств, с различными размерами экрана. Содержимое таблиц подстраивается под ваше устройство. Для мобильных устройств, имеющих маленькое разрешение экрана, внизу каждой таблички, появляется горизонтальная прокрутка.

Вот и все, что хотелось бы рассказать по функционалу наших таблиц. Надеемся, Вам понравиться пользоваться нашим сортаментом! Чуть ниже в статье пойдет информация о двутаврах, их применении и используемых обозначениях. В самом низу статьи, можете найти таблицы двутавров.

Горячекатаная балка ст.3 — ГОСТ 8239

ДИПОС, ГК АРИЭЛЬ МЕТАЛЛ, ОАО ЕМГ-ГРУПП, ООО БРОК-ИНВЕСТ-СЕРВИС И К, ТФД, ЗАО МЕТАЛЛ-СЕРВИС, ОАО МЕТА-ГОР, ООО ТК СТАЛЬ-ИНТЕКС ТРЕЙД, ООО БЕТАЛЛ, ООО АТОН-СТАЛЬ, ООО МЕТАЛЛО-ТОРГ, АО МЕТАЛЛО-КОМПЛЕКТ-М, АО АМГ, ООО ЕВРАЗ МЕТАЛЛ ИНПРОМ, ОАО А ГРУПП, ООО
10 55 950 51 390 52 800 51 390 55 950 50 580 50 700 51 690 50 490
12 55 950 52 390 52 800 52 390 55 950 50 080 51 400 53 490 31 000 50 990
14 63 600 64 390 64 000 59 890 63 600 62 880 67 400 65 990 65 400 64 500 63 000
16 64 200 64 000 61 890 63 600 61 880 60 900 63 990 65 800 62 900 57 000
18 54 000 51 690 53 000 49 890 54 000 51 880 50 900 52 990 54 500 52 500 49 000 51 890 53 000
20 54 000 51 690 52 000 49 890 54 000 51 780 50 900 53 190 54 300 51 500
30 54 500 53 000 53 890 54 500 53 380 53 900 55 190 54 500 53 200
33
36 55 990 54 890 51 980 54 400 56 490 51 500
45 57 490 54 890 54 980 57 900 54 500

Окончание

Сортамент по ГОСТ

Действующие ГОСТы на двутавр предусматривают определенную маркировку. В стандартах прописывается масса изделия в зависимости от его линейных габаритов.

ГОСТ Р57837-2017 регламентирует размеры двутавра следующих видов:

  • балочного,
  • колонного,
  • свайного,
  • широкополочного.

Первые две разновидности представлены в двух формах – обычной и дополнительной. Согласно этому стандарту, балочные двутавры могут иметь высоту от 10 до 71 см и ширину полки от 5,5 до 26,2 см. Толщина вертикальной части – от 4 до 17 мм, полки – от 5,1 до 25 мм. Вес двутавра этой марки варьируется от 8,1 до 194,8 кг на погонный метр. Масса изделия, а также максимальная разрешенная нагрузка на него зависят от габаритов. Самое компактное среди балочных изделий имеет маркировку 10Б1 и высоту 10 см. Его масса равна 10 кг, а максимальная нагрузка на сечение – 16,512 тонн.

Высота колонных двутавров – от 14,7 до 66,8 см, ширина полки – от 14,9 до 43,5 см, ее толщина – 15-43,5 мм. Минимальный вес метра такого изделия – 26,8 кг (это двутавр 15К1 с нагрузкой на сечение 54,762 тонн).

Изучив включенную в Госстандарт таблицу веса двутавра разных марок, можно подобрать вариант, подходящий под конкретную задачу.

ГОСТ 26020-83 рассматривает те же типы изделий за исключением свайного. Дополнительные варианты предусмотрены для балочного и широкополочного профиля. При рассмотрении числовых значений обнаруживаются некоторые отличия от предыдущего стандарта: к примеру, данный ГОСТ включает в себя крупногабаритные балочные изделия, габариты которых выходят за рамки ГОСТа 2021 года (высота до 101,3 см, масса метра до 314,5 кг).


Степень жесткости двутавра определяется формой и габаритами сечения. Влияют на нее такие характеристики:

  • ширина полки;
  • высота профиля;
  • радиус закругления полочной кромки;
  • толщина средней вертикальной части и полки;
  • моменты сопротивления и инерции.

Предпочтительные параметры двутавра зависят от особенностей конкретного строения. Учитываются следующие характеристики:

  • дистанция между концами опор;
  • вид нагрузки и ее значение;
  • материал, из которого сделаны балочные элементы;
  • распределение усилия (сфокусировано в одной точке, равномерно распределено по поверхности и т.д.).

Валера

Голос строительного гуру

Задать вопрос

Обозначения на маркировке профиля расшифровываются так: первые 2 цифры показывают высоту изделия в сантиметрах, затем следует литера, указывающая на тип двутавра. В маркировке используются буквы Б, Ш, С и К, обозначающие балочный, широкополочный, свайный и колонный тип соответственно. Если изделие принадлежит к «дополнительному» классу, перед литерой, указывающей на вид, стоит Д. Таким образом, маркировка профиля 10Б1 обозначает, что это двутавр балочного типа с высотой 10 см.
