Условные обозначения в различных электрических схемах

Виды электрических схем

Все схемы разработаны и используются в полном соответствии с ГОСТами. В 2011г. вышла новая редакция документа ГОСТ 2.702-2011 под названием «ЕСКД (единая система конструкторской документации). Правила выполнения электрических схем». Этот документ дополнен и принят к исполнению с 1 января 2012 г. Также можно воспользоваться учебником для студентов по специальности «электроснабжение»

По ГОСТу схемы делятся на 8 типов, но начинающему мастеру будет достаточно трех: принципиальной, функциональной и монтажной схем. Рассмотрим отдельно каждую.

Принципиальная схема как основа устройства электросети.

Схема представляет собой перечень условных обозначений, без которых очень сложно понять устройство электрических сетей. Перед разбором схемы электрику необходимо:

1. сопоставить чертеж и схематические изображения, найти их на документе;
2. определить род тока (постоянный, переменный, трехфазный) и найти источник питания ведущих узлов;
3. найти устройства защиты, определить последовательность действий устройств при запуске, остановке или возможном замыкании электроцепи.

Таким путем специалисту проще сделать заключение о всех процессах, протекающих в звеньях цепи. Если ему требуется начертить только силовые линии, будет достаточно линейной схемы, а для всех видов цепей понадобится полная. Если схема непростая, допустим, в ней указаны резервирующие цепи, электрик может воспользоваться оперативным описанием коммутаций, актуальных на сегодняшний день.

Функциональная схема

В этом типе схем указываются только основные блоки и узлы. Это дает электрику представление о работе системы в целом, о том, как все элементы связаны между собой. Для жилых домов такие схемы обычно не составляют, они носят типовой характер. По ГОСТу все элементы и устройства должны быть нанесены совмещенным или разнесенным способом. В некоторых случаях схему можно упрощать.

Монтажная схема

В ряде документов ее также называют схемой соединений. Монтажная схема — это план помещения, с указанием всех устройств: розеток, выключателей, светильников. В ней проставлены буквенно-цифровые коды, согласно которым можно понять принципы подключения. В ней можно указать длину цепей и рекомендуемые значения. Монтажная схема является хорошей подсказкой для начинающих. Этой же схемой руководствуются при установке бытовых приборов.

При создании своих проектов нужно обязательно руководствоваться ГОСТом 2.702-2011. В главном документе прописаны графические и буквенные символы, которые рассмотрим ниже.

Схемы электрические в зависимости от основного назначения подразделяют на следующие типы:

Схема электрическая объединенная (Э0)

На данном виде схем изображают различные типы, которые объединяются между собой на одном чертеже.

Пример схемы электрической объединенной:

Схема электрическая подключения (Э5)

На схеме подключения должны быть изображены изделие, его входные и выходные элементы (соединители, зажимы и т.д.) и подводимые к ним концы проводов и кабелей (многожильных проводов, электрических шнуров) внешнего монтажа, около которых помещают данные о подключении изделия (характеристики внешних цепей и (или) адреса). Размещение изображений входных и выходных элементов внутри графического обозначения изделия должно примерно соответствовать их действительному размещению в изделии. На схеме следует указывать позиционные обозначения входных и выходных элементов, присвоенные им на принципиальной схеме изделия.

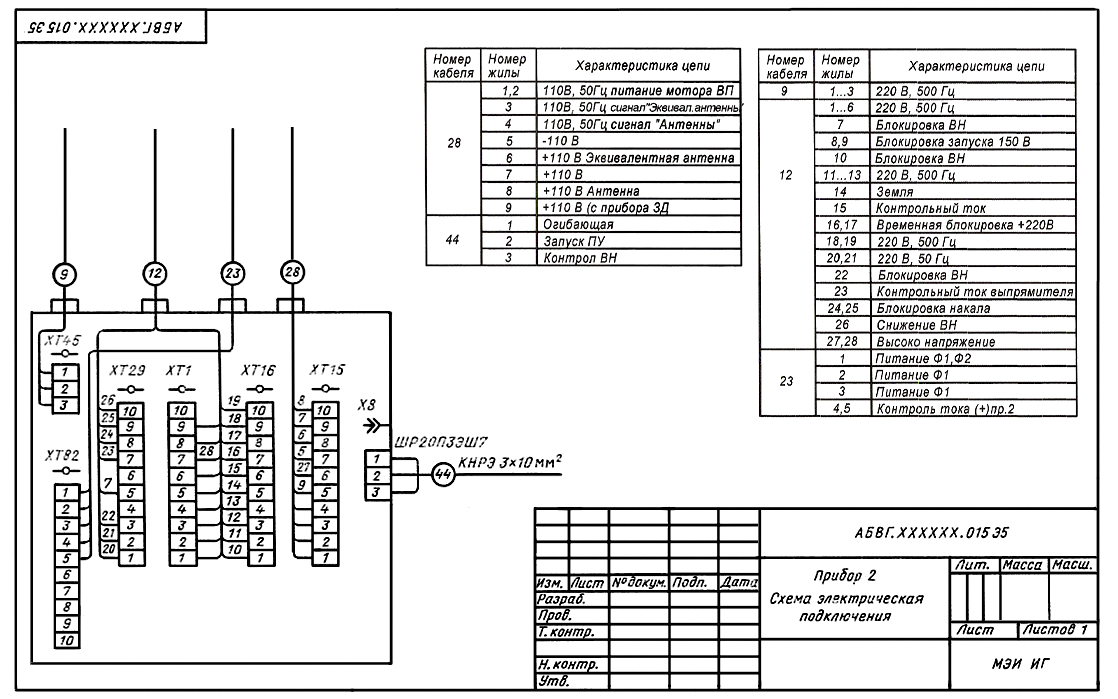

Пример схемы электрической подключений:

Схема электрическая соединений (монтажная) (Э4)

На схеме соединений следует изображать все устройства и элементы, входящие в состав изделия, их входные и выходные элементы (соединители, платы, зажимы и т.д.), а также соединения между этими устройствами и элементами. Расположение графических обозначений устройств и элементов на схеме должно примерно соответствовать действительному размещению элементов и устройств в изделии. Расположение изображений входных и выходных элементов или выводов внутри графических обозначений и устройств или элементов должно примерно соответствовать их действительному размещению в устройстве или элементе.

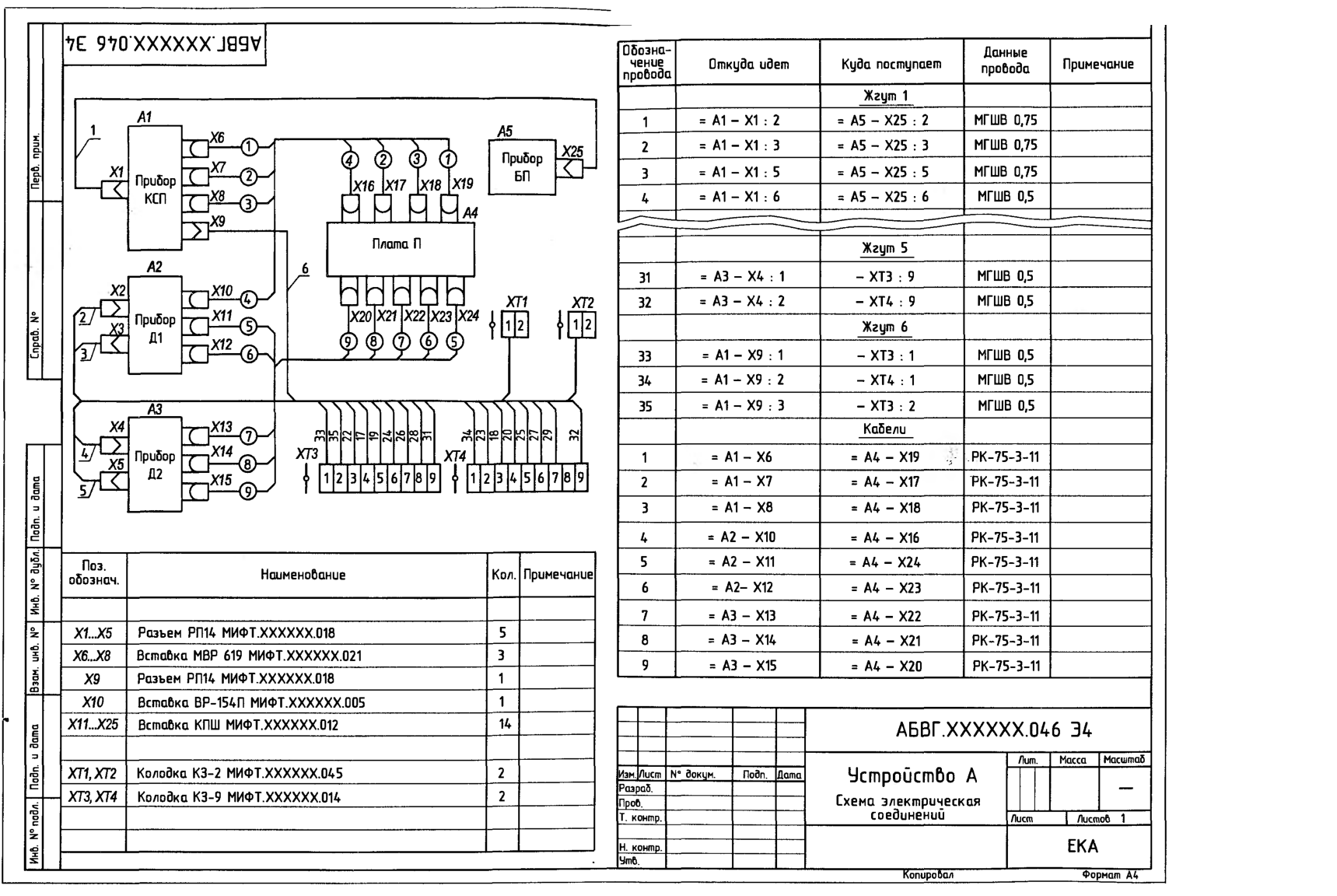

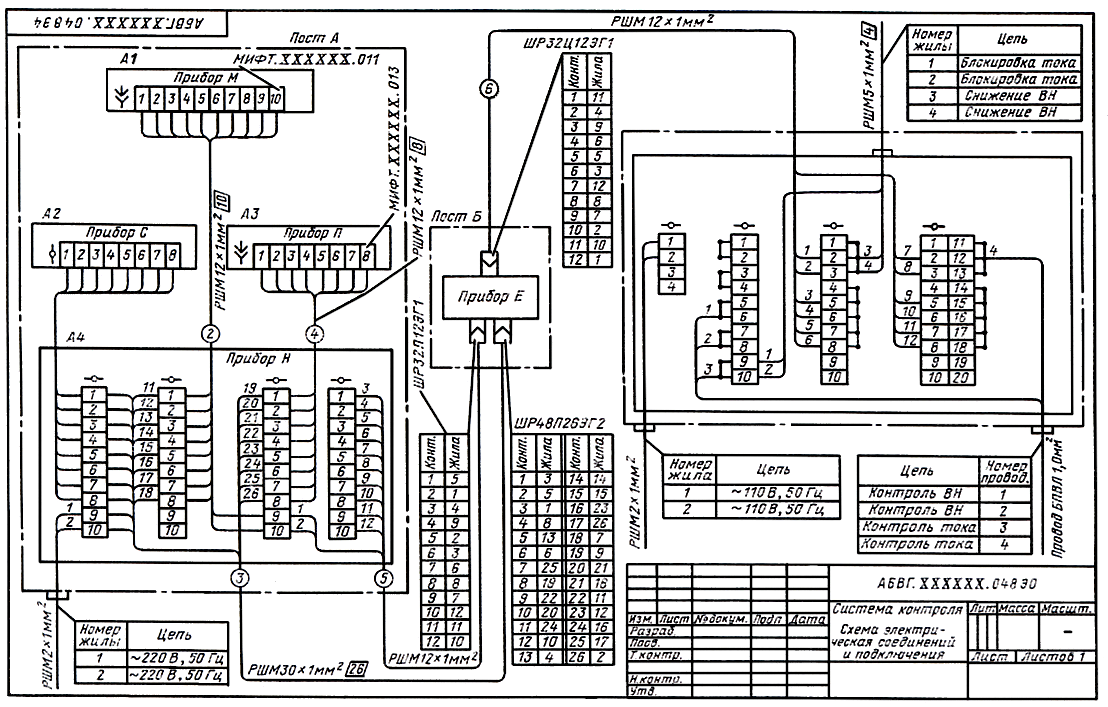

Пример схемы электрической соединений:

Схема электрическая принципиальная (полная) (Э3)

На принципиальной схеме изображают все электрические элементы или устройства, необходимые для осуществления и контроля в изделии установленных электрических процессов, все электрические взаимосвязи между ними, а также электрические элементы (соединители, зажимы и т.д.), которыми заканчиваются входные и выходные цепи. На схеме допускается изображать соединительные и монтажные элементы, устанавливаемые в изделии по конструктивным соображениям. Схемы выполняют для изделий, находящихся в отключенном положении.

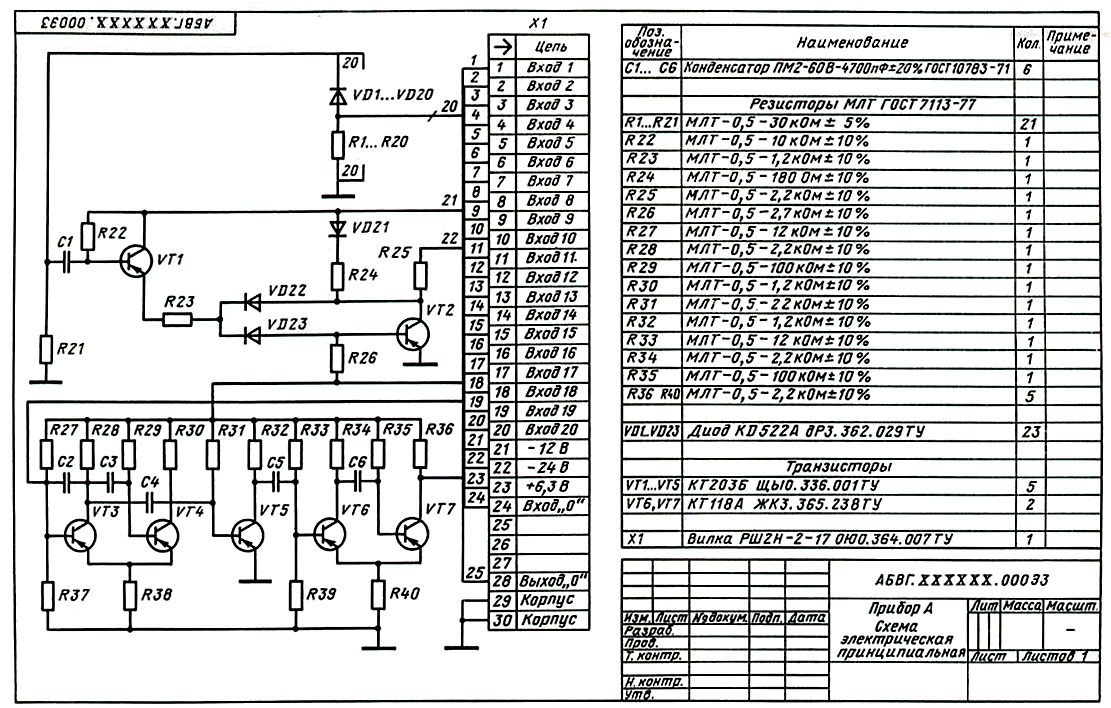

Пример схемы электрической принципиальной:

Схема электрическая функциональная (Э2)

На функциональной схеме изображают функциональные части изделия (элементы, устройства и функциональные группы), участвующие в процессе, иллюстрируемом схемой, и связи между этими частями. Графическое построение схемы должно давать наиболее наглядное представление о последовательности процессов, иллюстрируемых схемой.

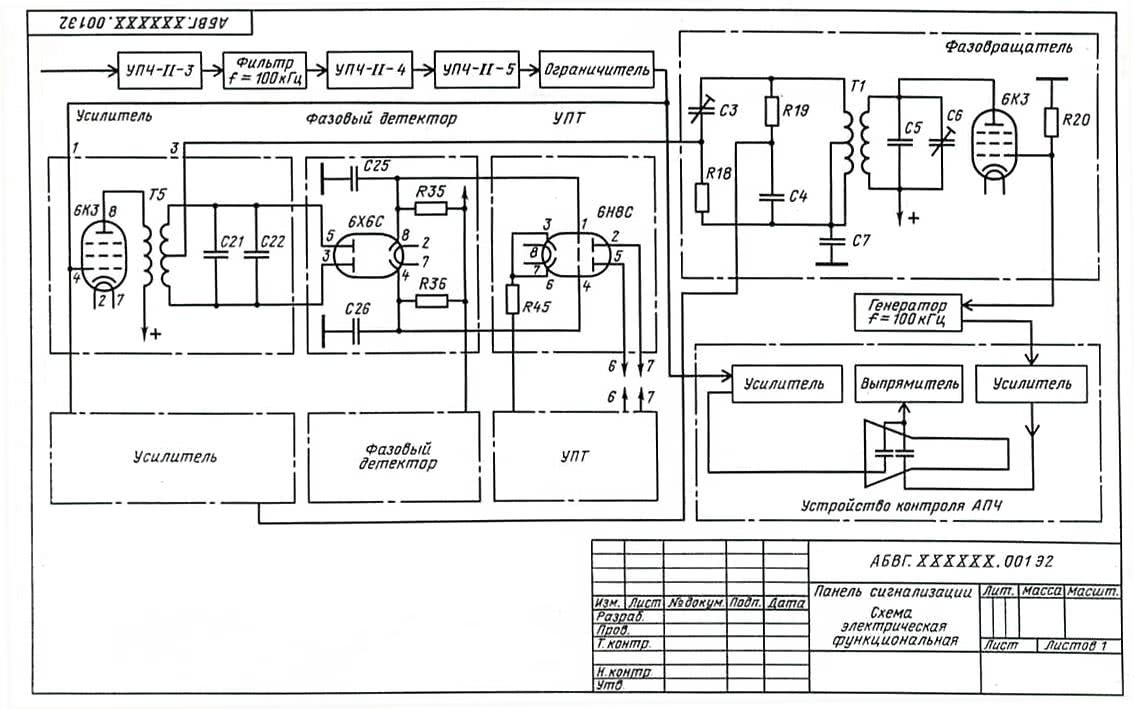

Пример схемы электрической функциональной:

Схема электрическая структурная (Э1)

На структурной схеме изображают все основные функциональные части изделия (элементы, устройства и функциональные группы) и основные взаимосвязи между ними. Графическое построение схемы должно обеспечивать наилучшее представление о последовательности взаимодействия функциональных частей в изделии. На линиях взаимосвязей рекомендуется стрелками обозначать направление хода процессов, происходящих в изделии.

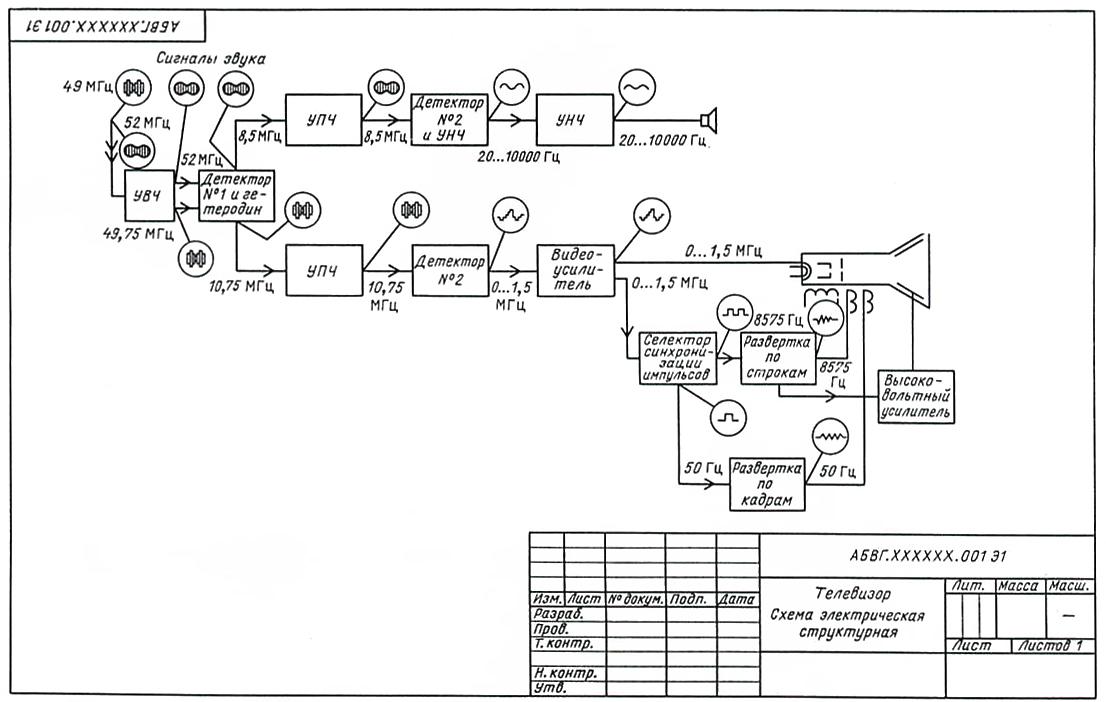

Пример схемы электрической структурной:

ГОСТ 2.768-90 Единая система конструкторской документации (ЕСКД). Обозначения условные графические в схемах. Источники электрохимические, электротермические и тепловые, ГОСТ от 26 октября 1990 года №2.768-90

ГОСТ 2.768-90

Группа Т52

МКС 01.080.40 31.180 ОКСТУ 0002

Дата введения 1992-01-01

1. ВНЕСЕН Государственным комитетом СССР по управлению качеством продукции и стандартам

2. Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 26.10.90 N 2706 стандарт Совета Экономической Взаимопомощи СТ СЭВ 653-89 “Единая система конструкторской документации СЭВ. Обозначения условные графические в электрических схемах. Источники электрохимические, электротермические и тепловые” введен в действие непосредственно в качестве государственного стандарта СССР с 01.01.92

3. СТАНДАРТ СООТВЕТСТВУЕТ стандарту МЭК 617-6-83 в части табл.1, 3, 4, за исключением пп.3-5 табл.1 и п.4 табл.3, и стандарту МЭК 617-8-83 в части табл.2, за исключением п.2 табл.2

4. ПЕРЕИЗДАНИЕ. Ноябрь 2004 г.Настоящий стандарт распространяется на схемы изделий всех отраслей промышленности, выполняемые вручную или автоматизированным способом, и устанавливает условные графические обозначения электрохимических, электротермических и тепловых источников и генераторов мощности.

1. Условные графические обозначения электрохимических источников

1. Условные графические обозначения электрохимических источников должны соответствовать приведенным в табл.1.

Таблица 1

2. Условные графические обозначения электротермических источников

2. Условные графические обозначения электротермических источников должны соответствовать приведенным в табл.2.

Таблица 2

Допускается не зачернять или опускать окружности в условных графических обозначениях электротермических источников.

3. Условные графические обозначения источников тепла

3. Условные графические обозначения источников тепла должны соответствовать приведенным в табл.3.

Таблица 3

4. Условные графические обозначения генераторов мощности

4. Условные графические обозначения генераторов мощности должны соответствовать приведенным в табл.4.

Таблица 4

Примечания:

1. Числовые обозначения, указанные в скобках после наименования или под условным графическим обозначением, по Международному идентификатору.

2. Соотношения размеров (на модульной сетке) основных условных графических обозначений приведены в приложении.

ПРИЛОЖЕНИЕ (справочное). Соотношение размеров основных условных графических обозначений

ПРИЛОЖЕНИЕ Справочное

Электронный текст документаподготовлен АО “Кодекс” и сверен по:официальное издание ЕСКД. Обозначения условные графическиев схемах: Сб. ГОСТов. -М.: ИПК Издательство стандартов, 2005

Где можно найти условное обозначение разных видов розеток?

Регламентирует обозначение розеток на схеме ГОСТ. В нем указаны точные размеры и вид условно-графического обозначения.

Было бы слишком просто, если бы я сейчас начал рассказывать про ГОСТ 21.614. Думаю, большинство знает его очень хорошо. Дело в том, что в этом ГОСТе не хватает всех необходимых условных обозначений. Кстати, в проекте новая редакция данного ГОСТа.

Насколько мне известно, последняя версия ГОСТ 21.614-88.

Я разработал свои условные обозначения для розеток и выключателей на основе данного документа. Ведь ничто нам не запрещает вводить новые обозначения?

Может быть мои обозначения получат более широкое распространение и станут поводом для внесения в данный ГОСТ, т.к. я сомневаются, что разработкой ГОСТов занимаются проектировщики. А посторонние от проектирования люди не всегда знают тех тонкостей, с которыми сталкиваются при проектировании.

1 В зависимости от исполнения:

• скрытой установки;
• открытой установки.

2 В зависимости от степени защиты от попадания влаги и пыли:

• без защиты IP20;
• с защитой IP44 (IP54).

На основе этой классификации я разработал свои обозначения.

Для розеток скрытого исполнения IP44 я ввел обозначение в виде «заливки половины области розетки», чтобы было видно как бы вертикальную черту розетки, которая указывает, что розетка скрытого исполнения, розетка открытого исполнения IP44 имеет всю залитую область розетки.

Для двухместных, трехместных и четырехместных розеток ввел также дополнительные обозначения.

Все розетки с заземляющим контактом.

Похожее обозначение ввел и для выключателей. Двухполюсные и трехполюсные выключатели понадобятся для обозначения пакетных выключателей вблизи двигателей, переключатель на два направления 2Р – нужен для обозначения проходного выключателя при управлении из трех или более мест (средние выключатели по схеме).

Можно было бы расширить список обозначений или даже наоборот, некоторые исключить, т.к. они возможно и не существует в природе, но пока остановлюсь на таком списке.

На выключатели и розетки у меня сделано 2 блока. Сейчас я их тестирую и буду применять уже в новых проектах. Данные условные обозначения буду прилагать к каждому проекту.

P . S . Скоро поговорим и о блоках программы AutoCAD , а все те, кто оказывает помощь в развитии блога, будут периодически получать подарки в виде моих блоков.

Мы уже много раз говорили о том, насколько важно перед выполнением ремонтных работ по домашней электрике грамотно составить схему электроснабжения, с неё всё должно начинаться. На схемах отображаются основные электрические узлы – вводная линия, счётчик электрической энергии, устройства защиты, распределительные коробки и отходящие от них проводники, коммутационные аппараты, осветительные элементы. Чтобы глядя на схему хотя бы мало-мальски в ней разбираться, нужно знать каково условное обозначение выключателей и розеток на чертежах

Предлагаем вам этому немного поучиться

Чтобы глядя на схему хотя бы мало-мальски в ней разбираться, нужно знать каково условное обозначение выключателей и розеток на чертежах. Предлагаем вам этому немного поучиться.

Очень многие начинают ремонтные работы в строящемся доме или вновь приобретённой квартире с приглашения специалиста для помощи в составлении схемы. От вас потребуется лишь подробно рассказать, где вы планируете располагать крупногабаритную мебель и бытовую электротехнику. А уже задача профессионала – схематически отобразить всё это с указанием места установки выключателей и розеток на плане. Такой чертёж поможет вам чётко определиться с количеством необходимых материалов и рационально распланировать порядок ведения электромонтажных работ.

Мы не будем вести речь о сложных электрических элементах, типа рубильников, реле, тиристоров, симисторов, двигателей. Для домашних электросетей в этом нет необходимости. Наша главная задача – научиться распознавать обозначение бытовых выключателей и розеток на схематических чертежах.

Буквенные обозначения из двух символов

Для более точной расшифровки и обозначении элементов на электрических схемах используются двухбуквенные, а в некоторых случаях и многобуквенные обозначения. Маркировка выполняется не только символом общего кода элемента, но и дополнительными буквами, более полно раскрывающими характеристики каждого элемента. С целю упорядочения подобной символики также создана таблица в соответствии с ГОСТом 2.710-81:

Кроме того, в ГОСТе 2.710-81 определены специальные символы для обозначения каждого элемента.

Графические символы в электрике

Графические символы подразделяются на базовые изображения, на обозначения шин и проводов, обозначения линейных схем, символы розеток и другие элементы.

Основные базовые изображения являются обязательными, в них несложно разобраться даже начинающему мастеру, без них не обходится ни один электроприбор. В приборе установлены резисторы, конденсаторы, катушки, диоды, контакты — всем им присвоены обозначения. Отдельные элементы, такие как катушки, имеют маленькие размеры и применяются почти повсюду, что озадачивает новичков. Не лишним будет знать схематичные изображения этих элементов.

Несколько примеров базовых изображений:

• диоды обозначаются треугольником, пересекаемым линией;
• окружность с диаметром 12 мм указывает на транзисторы;
• для обозначения резистора используется прямоугольник (размер 4х10мм);
• катушки изображаются дуговыми линиями в количестве от 2 до 4, все зависит от назначения;
• значок контакта — разомкнутая линия, с отрезком 6 мм на одном конце.

К базовым изображениям относятся функции подвижных и неподвижных контактов, с указанием в схемах.

Изображения проводов, кабелей и шин

Эти изображения состоят из линий: прямых, пунктирных, пересеченных. Они соединяют все элементы в правильной последовательности. Подробней рассмотрим их виды и значение:

Например, прямая линия с точкой на конце обозначает, где заканчивается проводка, а на линии из нескольких проводников будут нанесены засечки. В необходимых случаях над линиями допускается указывать виды тока, порядок прокладки проводки, значение напряжения и другие отметки.

Условное обозначение проводки на электросхемах
Обозначение проводки в трубах и гофрорукаве
Обозначение прокладки шин и шинопроводов

Схематически изображаются провода, которые отличаются назначением и способом прокладки. Все обозначения помогут выбрать подходящий для монтажных работ материал и позволять судить о мощности электросети.

Как изображаются однолинейные схемы?

Однолинейные схемы понадобятся для сборки электрощитов. В их основе — устройство защитного отключения (сокращенно УЗО), контакторы, автоматика, нулевые и земляные шины, и другое оборудование. При работе с такой схемой нужно быть особо внимательным, так как часть символов имеет схожий характер. В пример можно привести катушки реле, для графики которых используется только прямоугольник. Однообразно обозначаются контактор и рубильник, здесь главное заметить один небольшой элемент на стационарном контакте.

При составлении однолинейной схемы важно понимать, что некоторые символы обозначаются несколькими значками: скажем, наличие двух галочек подряд указывает на количество проводов

Обозначения ламп и светильников

Эти символы особенно необходимы, если в доме есть сложные светильные установки. В отличие от остальных обозначений они достаточно просты и легко запоминаются.

К примеру говоря, обычным кружком обозначается светильник с галогеновой лампой или лампочкой накаливания; узкий и длинный прямоугольник указывает на люминисцентную лампу. Специальная символика есть даже для ламповых патронов.

Обозначение светильников на электросхемах

Разобраться в этих знаках полезно всем, кто планирут составить схему по энергообеспечению своего жилья.

Схема электропроводки

Составление схемы электропроводки необходимо при строительстве или капитальном ремонте дома. Выполняется эта схема на плане помещения с указанием высоты прокладки кабелей и мест установки автоматов, розеток и выключателей.

Этим планом будет пользоваться не только тот человек, который её составил, но и монтажники, а впоследствии и электромонтёры, ремонтирующие электропроводку. Поэтому условные изображения розеток и выключателей на чертежах должны быть понятны всем и соответствовать ГОСТу.

Обозначение розеток на электросхемах

Условное обозначение розетки – полукруг. Количество и направление чёрточек, отходящих от него, показывают все параметры этих устройств:

• Для скрытой проводки полукруг пересекается вертикальной чертой. В устройствах для открытой проводки она отсутствует;
• В одинарной розетке вверх отходит одна линия. В двойных – такая черточка сдвоенная;
• Однополюсная розетка обозначается одной линией, трёхполюсная – тремя, расходящимися веером;
• Степень защиты от погодных условий. Приборы с защитой IP20 изображаются прозрачным полукругом, а с защитой IP44-IP55 – этот полукруг закрашивается чёрным цветом;
• Наличие заземления показывается горизонтальной чертой. Она одинаковая в устройствах любой конфигурации.

Условное обозначение розеток на чертеже

Интересно. Кроме электрических розеток, есть компьютерные (для LAN-кабеля), телевизионные (для антенны) и даже вакуумные, к которым подключается шланг от пылесоса.

Обозначение выключателей на схемах

Выключатели на всех чертежах имеют вид небольшого кружка с наклонённой вправо чертой вверху. На ней нанесены дополнительные чёрточки. По количеству и виду этих чёрточек можно определить параметры устройства:

• крючок в виде буквы «Г» – аппарат для открытой проводки, поперечная черта в виде буквы “Т” – для скрытой;
• черта одна – одноклавишный выключатель, две – двухклавишный, три – трёхклавишный;
• если кружок закрашен, то это устройство со степенью защиты от погодных условий IP44-IP55.

Условное обозначение выключателей

Кроме обычных выключателей, есть проходные и перекрёстные, позволяющие управлять светом из нескольких мест. Обозначение таких аппаратов в электрических схемах аналогично обычным, но наклонных черт две: вправо-вверх и влево-вниз. Условные знаки на них дублируются.

Обозначение блока выключателей с розеткой

Для удобства пользования и более эстетичного вида эти приборы устанавливаются в соседних монтажных коробках и закрываются общей крышкой. Обозначаются по ГОСТу такие блоки полукругом, линии на котором соответствуют каждому устройству в отдельности.

На следующем рисунке два примера блоков выключателей и розеток:

• конструкция для скрытой проводки из розетки с заземляющим контактом и двойного выключателя;
• конструкция для скрытой проводки из розетки с заземляющим контактом и двух выключателей: двойного и одинарного.

Обозначение блока выключателей с розеткой

Условные обозначения других приборов

Кроме розеток и выключателей, в схемах электропроводки используются и другие элементы, имеющие свои обозначения.

В основу обозначения устройств защиты: автоматических выключателей, УЗО и реле контроля напряжения, заложено изображение открытого контакта.

Обозначение автоматического выключателя по ГОСТу состоит из необходимого количества контактов, соединённых между собой, и квадратика сбоку. Это символизирует одновременное срабатывание и системы защиты. Вводные автоматы в квартирах обычно двухполюсные, а для отключения отдельных нагрузок используют однополюсные.

Автоматический выключатель на обычных и однолинейных схемах

Специальных обозначений по ГОСТу для УЗО и дифференциальных автоматов не существует, поэтому они отражают особенности конструкции. Такие устройства представляют собой трансформатор тока и исполнительное реле с контактами. В дифавтоматах к ним добавлен автомат защиты от перегрузки и короткого замыкания.

Изображение УЗО и дифференциального автомата на схемах

Реле контроля напряжения отключает электроприборы при отклонении напряжения за допустимые пределы. Состоит такое устройство из электронной платы и реле с контактами. Это видно на схеме таких приборов. Она изображается на верхней крышке корпуса.

Схема реле контроля напряжения

Графические символы приборов освещения и подсветки, в том числе люстр на светодиодах, символизируют внешний вид и назначение приборов.

Условные обозначения светильников

Знание условных обозначений розеток и выключателей и другой аппаратуры на чертежах нужно при составлении проекта, монтаже и ремонте электропроводки и другого электрооборудования.
