Условные графические и буквенные обозначения реле на электрических схемах

Оглавление

Ведущие производители реле

Производитель Изображение Описание
Finder (Германия) Компания Финдер производит реле и таймеры и занимает среди европейских производителей третье место. Производитель выпускает реле:
  • общего назначения;
  • твердотельные;
  • силовые;
  • РСВ;
  • времени;
  • интерфейсные и многие другие.

Продукция компании имеет сертификаты ISO 9001 и ISO 14001.

АО НПК «Северная заря» (Россия) Основная продукция российского производителя – якорные электромагнитные коммутационные устройства для специального и индустриального использования, а также слаботочные реле времени с контактными и бесконтактными выходами.
Omron (Япония) Японская компания производит высоконадежные радиоэлектронные компоненты, среди которых:
  • твердотельные и электромеханические реле;
  • низковольтные КУ;
  • кнопочные переключатели;
  • устройства контроля и управления цепи.
COSMO Electronics (Тайвань) Корпорация производит радиотехнические компоненты, среди которых можно выделить релейные компоненты, которые с 1994 года получили сертификат по стандарту ISO 9002.

Продукция компании широко применяется в телекоммуникации, промышленном и медицинском оборудовании, бытовой технике и автомобильном оборудовании.

American Zettler Более 100 лет компания Zettler держит лидерство и устанавливает стандарты работы и качества электротехнических элементов. Этот производитель выпускает более 40 видов КУ, которые удовлетворяют потребности самых различных проектов.

Продукция компании широко применяется в телекоммуникации, периферийной вычислительной технике, средствах управления и прочих типах электронного и электрического оборудования.

Принцип действия

Таблица степеней защиты

Основная функция РВ – это формирование временной задержки коммутации управляющих групп контактов. Осуществление задержки зависит от особенностей конструкции прибора. Есть много разновидностей РВ. С функциональной точки зрения они бывают пневматические, моторные, электромагнитные, электронные, а также устройства на часовом механизме. Различаются по параметрам, внешнему виду и способу установки, имеют следующие технические характеристики:

  • максимальный коммутируемый ток;
  • номинальное напряжение коммутации;
  • тип контактов, их количество;
  • износоустойчивость (предполагаемое количество включений);
  • степень защиты IP.

Приборы делятся на устройства с задержкой выключения или включения. Многие реле имеют сразу два варианта, осуществляя смену типа коммутации. Алгоритм работы следующий:

  1. Во время запуска срабатывает контактная группа – контакты замыкаются для реле с задержкой выключения.
  2. Взводится механизм задержки времени.
  3. По истечении запрограммированного интервала контактная группа меняет порядок.

Подобным образом работает реле задержки включения. В устройствах цикличного типа заданная последовательность повторяется многократно.

Самые популярные документы раздела

Следует делать различие в изображении контакта и контакта термореле, изображаемого следующим образом
С — символ переменного и постоянного напряжения, используется в тех случаях, когда устройство может быть запитано от любого из этих источников. Кроме этого в условных графических обозначениях на электрических принципиальных схемах дополнительно используются специальные знаки, поясняющие особенности работы того или иного элемента схемы. У замыкателя происходит всё наоборот.
Например, предохранитель и резистор имеют незначительные отличия. Если они отсутствуют, то это означает бесконтактное пересечение проводников.
Примеры построения обозначений многопозиционных коммутационных устройств приведены в табл. В — Коллекторные электродвигатели постоянного тока: 1 — с возбуждением обмотки от постоянного магнита 2 — Электрическая машина с катушкой возбуждения В связке с электромоторами, на схемах показаны магнитные пускатели, устройства мягкого пуска, частотный преобразователь. Изначальное состояние размыкателя это, когда элементы замкнуты.
Для описания основных функций узлов, отображающие их прямоугольники, подписываются стандартными буквенными обозначениями. Так, например, существует несколько равноценных вариантов обозначения переключающих контактов, а также несколько стандартных обозначений обмоток трансформатора. В этой статье рассмотрим условные обозначения в электрических схемах: какие бываю, где найти расшифровку, если в проекте она не указана, как правильно должен быть обозначен и подписан тот или иной элемент на схеме. Обозначение линий связи на принципиальных схемах ГОСТ 2.


Главная Электропроводка Условные графические обозначения Условные графические обозначения УГО элементов электрических схем проектов электроснабжения необходимы для упрощения понимания содержания документации. Это обозначение используют для ссылок в текстовых документах и для нанесения на объект. УГО в однолинейных и полных электросхемах Для данных схем существует несколько групп условных обозначений, приведем наиболее распространенные из них. Символьное обозначение применяется на равне с графическим, на узкопрофильных электросхемах используются оба типа одновременно.

Следует делать различие в изображении контакта и контакта термореле, изображаемого следующим образом Позиции переключателя, в которых отсутствуют коммутируемые цепи, или позиции, соединенные между собой, обозначают короткими штрихами пример шестипозиционного переключателя, не коммутирующего электрическую цепь в первой позиции и коммутирующего одну и ту же цепь в четвертой и шестой позициях 2. Дополнительно с буквенным обозначением указывается одна или несколько цифр, обычно они поясняют параметры. Примеры УГО в функциональных схемах Ниже представлен рисунок с изображением основных узлов систем автоматизации. Группы каждого вида установки отмечены черточками на клавишах приборов.

Обозначение линий связи на принципиальных схемах ГОСТ 2. Например, предохранитель и резистор имеют незначительные отличия. Устройства могут замыкать, размыкать и переключать контакты. D — Отображение аккумуляторного или гальванического источника питания.
Элементы электрических схем. Реле.

Графические обозначения в электрических схемах

В части графических обозначений в электрических схемах ГОСТ 2.702-2011 ссылается на три других ГОСТ:

  • ГОСТ 2.709-89 «ЕСКД. Обозначения условные проводов и контактных соединений электрических элементов, оборудования и участков цепей в электрических схемах».
  • ГОСТ 2.721-74 «ЕСКД. Обозначения условные графические в схемах. Обозначения общего применения»
  • ГОСТ 2.755-87 «ЕСКД. Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения».

Условные графические обозначения (УГО) автоматов, рубильников, контакторов, тепловых реле и прочего коммутационного оборудования, которое используется в однолинейных схемах электрических щитов, определены в ГОСТ 2.755-87.

Однако, обозначение УЗО и дифавтоматов в ГОСТ отсутствует. Думаю, в скором времени он будет перевыпущен и обозначение УЗО будет добавлено. А пока, каждый проектировщик изображает УЗО по собственному вкусу, тем более, что ГОСТ 2.702-2011 это предусматривает. Достаточно привести обозначение УГО и его расшифровку в пояснениях к схеме.

Дополнительно к ГОСТ 2.755-87 для полноты схемы понадобится использование изображений из ГОСТ 2.721-74 (в основном для вторичных цепей).

Все обозначения коммутационных аппаратов построены на четырех базовых изображениях:

с использованием девяти функциональных признаков:

Наименование Изображение
1. Функция контактора
2. Функция выключателя
3. Функция разъединителя
4. Функция выключателя-разъединителя
5. Автоматическое срабатывание
6. Функция путевого или концевого выключателя
7. Самовозврат
8. Отсутствие самовозврата
9. Дугогашение
Примечание: Обозначения, приведенные в пп. 1 — 4, 7 — 9, помещают на неподвижных контактах, а обозначения в пп. 5 и 6 — на подвижных контактах.

Основные условные графические обозначения, используемые в однолинейных схемах электрических щитов:

Наименование Изображение
Автоматический выключатель (автомат)
Выключатель нагрузки (рубильник)
Контакт контактора
Тепловое реле
УЗО
Дифференциальный автомат
Предохранитель
Автоматический выключатель для защиты двигателя (автомат со встроенным тепловым реле)
Выключатель нагрузки с предохранителем (рубильник с предохранителем)
Трансформатор тока
Трансформатор напряжения
Счетчик электрической энергии
Частотный преобразователь
Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления автоматически
Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством вторичного нажатия кнопки
Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством вытягивания кнопки
Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством отдельного привода (например, нажатия кнопки-сброс)
Контакт замыкающий с замедлением, действующим при срабатывании
Контакт замыкающий с замедлением, действующим при возврате
Контакт замыкающий с замедлением, действующим при срабатывании и возврате
Контакт размыкающий с замедлением, действующим при срабатывании
 Контакт размыкающий с замедлением, действующим при возврате
 Контакт замыкающий с замедлением, действующим при срабатывании и возврате
Катушка контактора, общее обозначение катушки реле
Катушка импульсного реле
Катушка фотореле
Катушка реле времени
Мотор-привод
Лампа осветительная, световая индикация (лампочка)
Нагревательный элемент
Разъемное соединение (розетка):гнездоштырь
Разрядник
Ограничитель перенапряжения (ОПН), варистор
Разборное соединение (клемма)
Амперметр
Вольтметр
Ваттметр
Частотометр

Обозначения проводов, шин в электрических щитах определяется ГОСТ 2.721-74.

Наименование Изображение
Линия электрической связи, провода, кабели, шины, линия групповой связи
Защитный проводник (PE) допускается изображать штрихпунктирной линией
Графическое разветвление (слияние) линий групповой связи
Пересечение линий электрической связи, линий групповой связи электрически не соединенных проводов, кабелей, шин, электрически не соединенных
Линия электрической связи с одним ответвлением
Линия электрической связи с двумя ответвлениями
Шина (если необходимо графически отделить от изображения линии электрической связи)
Ответвление шины
Шины, графически пересекающиеся и электрически не соединенные
Отводы (отпайки) от шины

Условные обозначения на схемах электроснабжения

На схемах отображается даже форма и размеры светильников.

На схемах отображается даже форма и размеры светильников. В функциональных чертежах контакторы изображаются с учётом этих особенностей.

Кроме этого в условных графических обозначениях на электрических принципиальных схемах дополнительно используются специальные знаки, поясняющие особенности работы того или иного элемента схемы. Буквы и цифры применяются для символьного обозначения отдельных элементов, их номиналов и расстояний между объектами.

В помещения с нормальными условиями эксплуатации ставят выключатели с IP20, может до IP Самый простой пример — обыкновенный выключатель. Некоторые даже могут сразу выдать возможные проблемы, которые могут возникнуть при эксплуатации. Если в условных обозначениях на различных электрических схемах ГОСТ, присутствуют элементы, не имеющие информации о размерах, то эти составляющие выполняют в размерах, соответствующих стандартному изображению УГО всей схемы.

Виды электрических схем

Почти, потому что стандарты давно не обновлялись и некоторые элементы рисуют каждый как может. Если в условных обозначениях на различных электрических схемах ГОСТ, присутствуют элементы, не имеющие информации о размерах, то эти составляющие выполняют в размерах, соответствующих стандартному изображению УГО всей схемы. Нормально отключенному положению выключателя соответствует заштрихованный прямоугольник, а не заштрихованный прямоугольник — выключатель включенный. Дает общее представление о функционировании объекта.

Каждое из обозначений можно применять в определенных случаях. Цепи управления оперативные цепи — это кнопки, предохранители, катушки пускателей или контакторов, контакты промежуточных и других реле, контакты пускателей и контакторов, реле контроля фаз напряжения а также связи между этими и другими элементами.

Смотри также

Основу любой электрической схемы представляют условные графические обозначения различных элементов и устройств, а также связей между ними. D — Отображение аккумуляторного или гальванического источника питания. Недавняя стандартизация была утверждена восемь лет назад ГОСТом Вариант справа — для открытого монтажа.

Фильтр кварцевый ZQ Порядковые номера элементам следует присваивать, начиная с единицы, в пределах группы элементов, которым на схеме присвоено одинаковое буквенное позиционное обозначение, например, Q1, Q2, Q3, в соответствии с последовательностью их расположения на схеме сверху вниз и слева направо. Учитывая такие обстоятельства, проектировщики перенимают практический опыт от более опытных коллег, многие вещи просто знают как делать правильно, но не знают почему. Номиналы требуемых деталей иногда проставляются рядом с изображением, но в больших многоэлементных схемах они прописываются в отдельной таблице. На монтажных радиосхемах отмечают положение радиокомпонентов, способы и порядок их монтажа. Как обозначаются провода, кабели, количество жил и способы их прокладки На монтажных схемах часто необходимо обозначить не только как проходит кабель или провод, но и его характеристики или способ укладки.
Как прочитать принципиальную схему задвижки

Маркировка релейной защиты


Электромагнитное реле постоянного тока

Чтобы обозначить релейную защиту, на чертежах применяются маркеры машин, приборов, аппаратов и самого реле. Все устройства изображают в условиях без напряжения во всех электролиниях. По типу назначения релейного прибора применяются три типа схем.

Принципиальные схемы

Принципиальный чертеж выполняется по отдельным линиям – оперативного тока, тока, напряжения, сигнализации. Реле на нем отрисовываются в расчлененном виде – обмотки находятся на одной части рисунка, а контакты – на другой. Маркировка внутреннего соединения, зажимов, источников оперативного тока на принципиальной схеме отсутствует.

Монтажная схема


Пример монтажной схемы

Маркировка устройств защиты производится на рабочих схемах, предназначенных для сборки панелей, управления или автоматики. Все приборы, зажимы, соединения или кабели отражают особенности подключения.

Монтажная схема также называется исполнительной.

Структурные схемы

Позволяют выделить общую структуру релейной защиты. Обозначаться будут уже узлы и типы взаимных связей. Для маркировки органов и узлов применяются прямоугольники с надписями или специальные индексы с разъяснением цели применения конкретного элемента. Структурную схему также дополняются условными знаками логических связей.

Что такое реле времени?

Надо полагать, что читатель этой статьи — не специалист в вопросах электротехники, а лишь пытливый пользователь, старающийся расширить свой кругозор и применить полученную информацию в повседневной жизни. Поэтому для начала будет полезно вспомнить, что же скрывается под общим термином «реле»?

Не будем приводить длинную «научную» формулировку этого понятия – она может быть не вполне понятна начинающему. А если говорить простыми словами, то реле – это электромеханическое или электронное устройство, которое производит коммутацию (соединение или разрыв) электрической цепи при получении внешнего управляющего сигнала. Если точнее, то срабатывание происходит, когда внешнее воздействие достигает какой-то заданной величины.

Первые реле были изобретены, изготовлены и применены еще в середине XIX века – они стали незаменимым компонентом аппаратов бурно развивающейся в те времена телеграфной связи. С тех пор, безусловно, эти устройства прошли длинный путь доработок и усовершенствований, повысилась их надежность, появились новые типы, способные работать в самых разных условиях эксплуатации. Но принцип остался неизменным – внешнее управляющее воздействие руководит замыканием, размыканием или переключением электрических цепей.


На схеме очень наглядно показан основной принцип работы электромеханического реле. Ну а количество контактов и схема их переключения при срабатывании устройства далеко не ограничивается этими двумя примерами.

По большей части реле управляются электрическими сигналами – когда показатели силы тока или напряжения достигают определенной величины. Но, кстати, управляющее воздействие вовсе не обязательно является электрическим. Существуют реле, срабатывание которых вызывается изменением давления в трубопроводе, температуры окружающей среды, освещенности объекта и другие. Все это открывает очень широкие возможности автоматизации и обеспечения безопасности эксплуатации разнообразной электрической техники.


Реле давления – в бытовых условиях обычно ставится в цепи питания насосного оборудования, что позволяет автоматизировать работу систем автономного водоснабжения или отопления.

Можно добавить, что в наше время наряду с электромеханическими реле все шире используются «твердотельные» — электронные ключи, в которых переключение контактов происходит за свет использования каскадов полупроводниковых элементов или интегральных микросхем.

Теперь – к вопросу о том, что же такое реле времени.

А подсказка кроется в самом названии. Это в принципе такое же реле, но срабатывание которого происходит с определенной задержкой после подачи (или снятия) управляющего сигнала. Или же коммутация цепей производится с определенным алгоритмом по времени.

Такие устройства нашли очень широкое применение в автоматизации промышленного оборудования. Но их широко используют и в бытовых условиях. Например, на них можно переложить часть забот по управлению осветительными приборами, климатическим оборудованием или системами вентиляции, с получением весьма впечатляющего эффекта экономии электроэнергии. Появляется возможность производить в заданное время необходимые действия с бытовыми электрическими приборами даже в отсутствие хозяев или без их вмешательства. Одним словом, реле времени способны значительно упростить жизнь владельцам дома.


Электромеханическое аналоговое реле времени в корпусе под установку на стандартную DIN-рейку. Даже внешне некоторые приборы такого предназначения напоминают обычные часы.

Это была, так сказать, общая информация. А теперь перейдем к более пристальному рассмотрению разнообразия этих устройств и алгоритмов их работы.

Стандартные условные графические и буквенные обозначения элементов электрических схем.

С ДРУГОГО САЙТА:

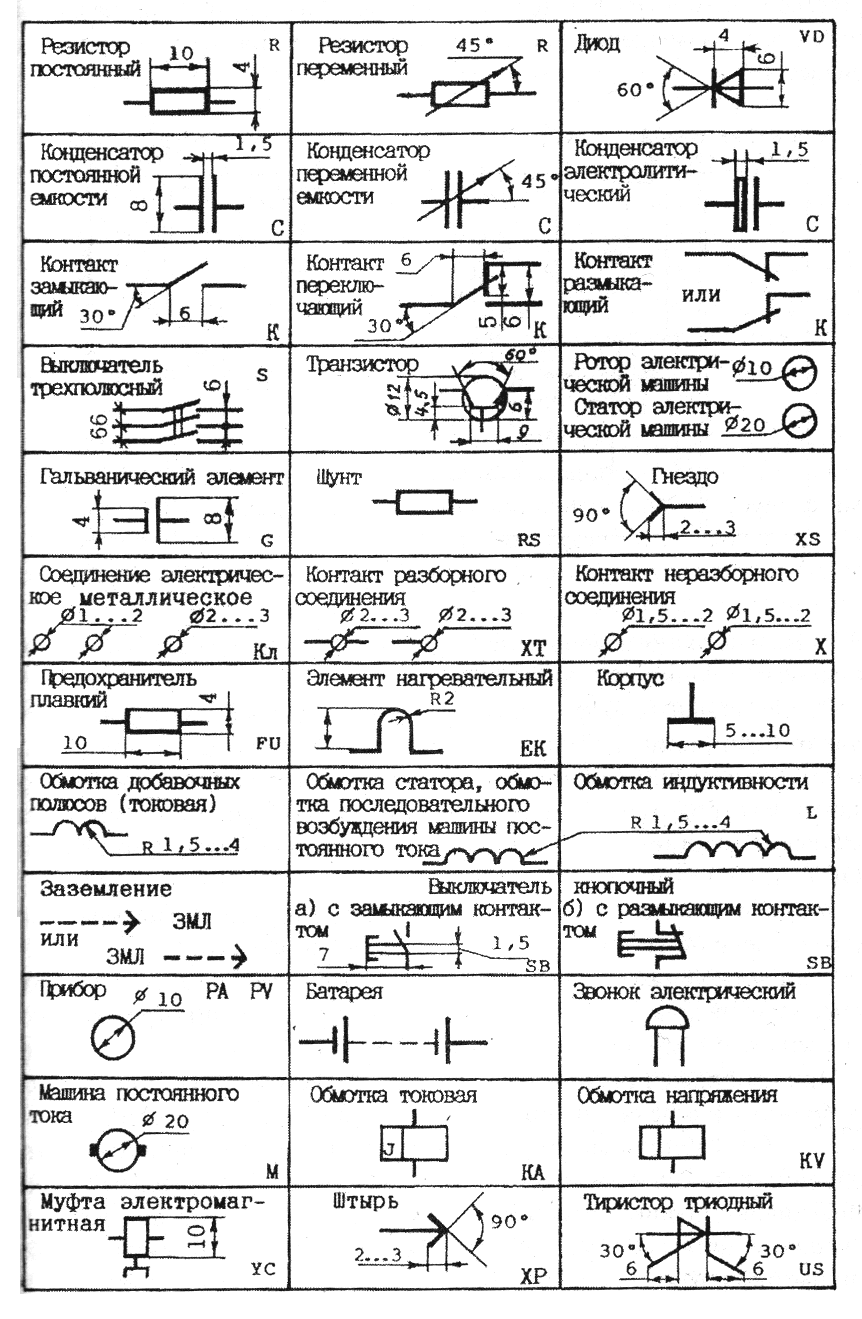

Условные графические обозначения в электрических схемах

ГОСТ 21.614Изображения условные графические электрооборудования и проводок в оригинале

ГОСТ 2.722-68Обозначения условные графические в схемах. Машины электрические

ГОСТ 2.723-68 Обозначения условные графические в схемах. Катушки индуктивности, реакторы, дроссели, трансформаторы, автотрансформаторы и магнитные усилители

ГОСТ 2.729-68 Обозначения условные графические в схемах. Приборы электроизмерительные

ГОСТ 2.755-87 Обозначения условные графические в схемах. Устройства коммутационные и контактные соединения

Скачать книгу.

Обозначения буквенно-цифровые в электрических схемах (ГОСТ 2.710 – 81)

Буквенные коды элементов приведены в таблице. Позиционные обозначения элементам (устройствам) присваивают в пределах изделия. Порядковые номера элементам (устройствам) следует присваивать, начиная с единицы , в пределах группы элементов , имеющих одинаковый буквенный код в соответствии с последовательностью расположения элементов или устройств на схеме сверху вниз в направлении слева направо.

Позиционные обозначения проставляют на схеме рядом с условным графическим обозначением элементов или устройств с правой стороны или над ними. Цифры и буквы, входящие в позиционное обозначение выполняются одного размера.

Однобук- венный код Группы видов элементов Примеры видов элементов Двухбук- венный код
A Устройства (общее обозначение)

Преобразователи неэлектрических величин в электрические (кроме генераторов и источников питания) или наоборот

Сельсин – приемник
BE
Сельсин – датчик
BC

Тепловой датчик
BK

Фотоэлемент
BL

Датчик давления
BP

Тахогенератор
BR

Датчик скорости
BV

C
Конденсаторы

Схемы интегральные, микросборки

Схема интегральная,аналоговая
DA
Схема интегральная,цифровая, логический элемент
DD

Устройство задержки
DT

Устройство хранения информации
DS

Нагревательный элемент
EK

Лампа осветительная
EL

Разрядники,предохранители, устройства защитные

Дискретный элемент защиты по току мгновенного действия
FA
Дискретный элемент защиты по току инерционного действия
FP

Дискретный элемент защиты по напряжению
FV

Предохранитель
FU

G
Генераторы, источники питания
Батарея
GB

Элементы индикаторные и сигнальные

Прибор звуковой сигнализации
HA
Индикатор символьный
HG

Прибор световой сигнализации
HL

Реле, контакторы, пускатели

Реле указательное
KH
Реле токовое
KA

Реле электротепловое
KK

Контактор, магнитный пускатель
KM

Реле поляризованное
KP

Реле времени
KT

Реле напряжения
KV

L
Катушки индуктивности,дроссели
Дроссель люминисцентного освещения
LL

M
Двигатели

Приборы, измерительное оборудование

Амперметр
PA
Счётчик импульсов
PC

Частотометр
PF

Счётчик реактивной энергии
PK

Счётчик активной энергии
PI

Омметр
PR

Регистрирующий прибор
PS

Измеритель времени, часы
PT

Вольтметр
PV

Ваттметр
PW

Выключатели и разъединители в силовых цепях

Выключатель автоматический
QF
Разъединитель
QS

Термистор
RK

Потенциометр
RP

Шунт измерительный
RS

Варистор
RU

Устройства коммутационные в цепях управления, сигнализации и измерительных

Примечание. Обозначение применяют для аппаратов не имеющих контактов силовых цепей

Выключатель или переключатель
SA
Выключатель кнопочный
SB

Выключатель автоматический
SF

Выключатели, срабатывающие от различных воздействий: -от уровня
SL

-от давления
SP

-от положения
SQ

-от частоты вращения
SR

-от температуры
SK

Трансформатор тока
TA

Трансформатор напряжения
TV

Стабилизатор
TS

U
Преобразователи электрических величин в электрические
Преобразователь частоты, инвертор, выпрямитель
UZ

Приборы электровакуумные и полупроводниковые

Диод, стабилитрон
VD
Приборы электровакуумные
VL

Транзистор
VT

Тиристор
VS

Токосъёмник
XA

Штырь
XP

Гнездо
XS

Соединения разборные
XT

Устройства механические с электромагнитным приводом

Электромагнит
YA
Тормоз с электромагнитным приводом
YB

Электромагнитная плита
YH

Дата добавления: 2018-02-15 ; просмотров: 15001 ; ЗАКАЗАТЬ РАБОТУ

{SOURCE}

Какие элементы включает в себя реле времени

Моноблочное устройство – это независимый прибор в отдельном корпусе с встроенным питанием, входами и выходами, дисплеем и панелью управления. Реле задержки выключения имеет катушку и контакты двух типов – нормально открытые и нормально закрытые. На передней панели возле экрана расположены клавиши для настройки.

Реле может иметь автономное питание, включаемое в сеть и вход для электрического прибора. В этом случае реле является самостоятельной управляемой розеткой.

Программирование реле

Программа задается вручную. Устанавливается нужный промежуток времени, через который реле выполнит коммутацию электрической цепи. При необходимости можно запрограммировать определенный день недели, выходные или рабочую смену. Устройство имеет параметры, которые объясняют его программируемую функциональность:

  • возможный диапазон временной задержки (в секундах, минутах, часах, сутках);
  • количество коммутаций;
  • особенности настроек;
  • погрешность по времени за сутки, в секундах.
