Тепловое реле: устройство и принцип действия

Тепловое реле электродвигателя. Характеристики и выбор – блог СамЭлектрик.ру

Тепловое реле РТЛ для электродвигателя

Тепловое реле служит для тепловой защиты электродвигателя. Реле защищает двигатель от перекоса фаз или пропадании фазы, от механической перегрузки и заклинивания ротора.

Тепловое реле двигателя, так же, как и защитный автомат, имеет время-токовую характеристику, которая показывает, что тепловое реле не может сработать при превышении тока уставки мгновенно.

Подробнее про эти характеристики – здесь.

Важно, что спасти от короткого замыкания тепловое реле не может – просто не успеет. Поэтому в цепь питания двигателя всегда перед пускателем ставят автоматический выключатель, предохраняющий от КЗ. Во всех современных “теплушках” есть одна пара нормально открытых (НО, NO) контактов и одна пара нормально закрытых (НЗ, NC)

Обычно схему питания контактора строят так, что при срабатывании теплового реле НЗ контакты разрывают цепь питания катушки контактора, а НО контакты замыкаются и включают цепь индикации аварии

Во всех современных “теплушках” есть одна пара нормально открытых (НО, NO) контактов и одна пара нормально закрытых (НЗ, NC). Обычно схему питания контактора строят так, что при срабатывании теплового реле НЗ контакты разрывают цепь питания катушки контактора, а НО контакты замыкаются и включают цепь индикации аварии.

Тепловая защита электродвигателя заключается в том, что при прохождении через силовые контакты теплового реле тока двигателя нагревается специальная биметаллическая пластина, которая приводит в действие сигнальные контакты. Контакты слаботочные, и включаются в цепь управления пускателем.

При срабатывании реле необходимо устранить причину аварии, затем привести реле в исходное состояние. Для этого на корпусе имеется красная кнопка возврата, на которой напечатана буква R (Reset). В некоторых моделях возврат осуществляется автоматически.

Блог СамЭлектрик.ру в соцсетях:

Подписывайтесь! Будет интересно.

Тепловое реле РТЛ. Контакты для механической и электрической фиксации в пускателе

Как правило, тепловое реле крепится непосредственно на выходные контакты пускателя. И без пускателя не используется. Соответственно, тепловое реле включено с двигателем последовательно.

На фото видно (слева), как рекомендовано передвинуть ножки для разных пускателей.

Фиксация также обеспечивается специальным крючочком, который зацепляется за пускатель.

Такие тепловые реле можно применять только для контакторов советских разработок типа ПМЛ, для других производителей тепловые реле РТЛ могут не подойти.

Выбор теплового реле по мощности двигателя

У теплового реле есть один основной параметр, показывающий ток, при котором реле отключит электродвигатель. Ниже приводится таблица по выбору теплового реле для электродвигателей.

Распространенные марки тепловых реле – РТЛ и РТИ, которые по параметрам идентичны, и отличаются в основном креплением и конструкцией.

В интернете гуляет табличка выбора теплового реле двигателя по мощности, где подробно перечислены параметры тепловых реле серии РТЛ. Стоит сказать об ошибке – во второй строке внизу вместо “РТЛ-ЮООМ” следует читать “РТЛ-1000М”. Кто-то распознавал бездумно.

Выбор теплового реле (5998 Загрузок)

И ещё фото старенькой теплушки, фото новых легко найти в интернете.

Такое тепловое реле ставится на пускатель ПМЕ.

Подробно про схему подключения теплового теле и схему подключения пускателя к трехфазному двигателю рассказано в другой моей статье. Рекомендую.

Зачем защищать электромотор от перегрева

Затяжная повышенная нагрузка при эксплуатации электродвигателя сопровождается повышенным потреблением тока. При этом выделяется немалое количество тепла, которое может нарушить изоляцию в обмотках. Высокая температура увеличивает износ у подшипников и существует большая вероятность их заклинивания.

В такой ситуации нельзя полагаться только на автоматику специального выключателя. Он может сработать лишь тогда, когда уже произошли необратимые последствия. И, чтобы обезопасить оборудование, в цепь подключают тепловое реле для электродвигателя.

Скачки в нагрузке могут возникнуть по вине:

• перекоса фаз;
• повышения механической нагрузки, при которой затрудняется движение ротора;
• выхода из строя подшипников;
• заклинивания вала двигателя.

Все проблемы сопровождаются возрастанием силы тока. Когда его величина достигнет аварийного предела, тепловое реле разорвет электрическую цепь. Подача питания прекратится и обмотки двигателя останутся целыми. А после устранения причины перегрузки мотор можно снова запустить в работу. Естественно, при условии, что статор будет полностью исправен.

Работающий электродвигательИсточник twimg.com

Срабатывание реле может произойти при затяжном запуске электромотора. В случае, когда он не может долго набрать номинальные обороты. Это чаще всего происходит по двум причинам. Либо напряжение на линии упало до нерабочего, либо движению вала что-то мешает.

Бывает и ложное срабатывание, без причин. Когда осмотр не выявляет неисправностей, то работу узла можно быстро возобновить. На устройстве предусмотрена специальная кнопка, которая возвращает контакты в первоначальное положение.

Устройство мгновенно реагирует, когда сила тока в цепи повышается. Но сигнал на выключение подается с некоторой задержкой. Такая особенность исключает остановки двигателя, когда нагрузка увеличилась кратковременно. А этого в производственном процессе не избежать.

Поэтому устройство настраивается следующим образом, чтобы при нормальных условиях работа продолжалась до бесконечности. При увеличении нагрузки в 1,2 от заданной границы, выключение двигателя произойдет через 5 000 секунд. Это при условии, что нагрузка так и не вернется к нормальным параметрам.

Сгоревшие обмотки электромотораИсточник uk-parkovaya.ru

Если сила тока возрастет в два раза, то разрыв электрической цепи произойдет через 500 секунд. Повышение нагрузки в 5 раз и выше заставит сработать реле уже после десяти секунд ожидания. Поэтому основное назначение устройства – спасти оборудование только при затяжных пиковых нагрузках.

Устройство и работа электротеплового реле.

Электротепловое реле работает в комплекте с магнитным пускателем. Своими медными штыревыми контактами реле подключается к выходным силовым контактам пускателя. Электродвигатель, соответственно, подключают к выходным контактам электротеплового реле.

Внутри теплового реле находятся три биметаллические пластины, каждая из которых сварена из двух металлов, имеющих различный коэффициент теплового расширения. Пластины через общее «коромысло» взаимодействуют с механизмом подвижной системы, которая связана с дополнительными контактами, участвующими в схеме защиты электродвигателя:

1. Нормально-замкнутый NC (95 – 96) используют в схемах управления пускателем;
2. Нормально-разомкнутый NO (97 – 98) применяют в схемах сигнализации.

Принцип действия теплового реле основан на деформации биметаллической пластины при ее нагреве проходящим током.

Под действием протекающего тока биметаллическая пластина нагревается и прогибается в сторону металла, имеющего меньший коэффициент теплового расширения. Чем больший ток будет протекать через пластину, тем сильнее она будет греться и прогибаться, тем быстрее сработает защита и отключит нагрузку.

Допустим, что электродвигатель подключен через тепловое реле и работает в нормальном режиме. В первый момент времени работы электродвигателя через пластины течет номинальный ток нагрузки и они нагреваются до рабочей температуры, которая не вызывает их изгиб.

По какой-то причине ток нагрузки электродвигателя стал увеличиваться и через пластины потек ток выше номинального. Пластины начнут сильнее греться и прогибаться, что приведет в движение подвижную систему и она, воздействуя на дополнительные контакты реле (95 – 96), обесточит магнитный пускатель. По мере остывания пластины вернутся в исходное положение и контакты реле (95 – 96) замкнутся. Магнитный пускатель опять будет готов к запуску электродвигателя.

В зависимости от величины протекающего тока в реле предусмотрена уставка срабатывания по току, влияющая на силу изгиба пластины и регулирующаяся поворотным регулятором, расположенным на панели управления реле.

Помимо поворотного регулятора на панели управления расположена кнопка «TEST», предназначенная для имитации срабатывания защиты реле и проверки его работоспособности до включения в схему.

«Индикатор» информирует о текущем состоянии реле.

Кнопкой «STOP» обесточивается магнитный пускатель, но как в случае с кнопкой «TEST», контакты (97 – 98) не замыкаются, а остаются в разомкнутом состоянии. И когда Вы будете задействовать эти контакты в схеме сигнализации, то учитывайте этот момент.

Электротепловое реле может работать в ручном или автоматическом режиме (по умолчанию стоит автоматический режим).

Для перевода в ручной режим необходимо повернуть поворотную кнопку «RESET» против часовой стрелки, при этом кнопка слегка приподнимается.

Предположим, что сработало реле и своими контактами обесточило пускатель.
При работе в автоматическом режиме после остывания биметаллических пластин контакты (95 — 96) и (97 — 98) автоматически перейдут в исходное положение, тогда как в ручном режиме перевод контактов в исходное положение осуществляется нажатием кнопки «RESET».

Кроме защиты эл. двигателя от перегрузок по току, реле обеспечивает защиту и в случае обрыва питающей фазы. Например. При обрыве одной из фаз, электродвигатель, работая на оставшихся двух фазах, станет потреблять больше тока, отчего биметаллические пластины нагреются и реле сработает.

Однако электротепловое реле не способно защитить двигатель от токов короткого замыкания и само нуждается в защите от подобных токов. Поэтому при установке тепловых реле необходимо устанавливать в цепь питания электродвигателя автоматические выключатели, защищающие их от токов короткого замыкания.

При выборе реле обращают внимание на номинальный ток нагрузки электродвигателя, который будет защищать реле. В инструкции по эксплуатации, идущей в коробке, есть таблица, по которой выбирается тепловое реле для конкретной нагрузки:. Например.Реле РТИ-1302 имеет предел регулировки тока уставки от 0,16 до 0,25 Ампер

Значит, нагрузку для реле следует выбирать с номинальным током около 0,2 А или 200 mA

Например.Реле РТИ-1302 имеет предел регулировки тока уставки от 0,16 до 0,25 Ампер. Значит, нагрузку для реле следует выбирать с номинальным током около 0,2 А или 200 mA.

Особенности монтажа

Как правило, установку теплового реле производят совместно с магнитным пускателем, который и осуществляет коммутацию и запуск электропривода. Однако существуют также и приборы с возможностью установки как отдельное устройство рядом на монтажной панели или DIN рейке, такие как ТРН и РТТ. Все зависит от наличия нужного номинала в ближайшем магазине, складе или в гараже в «стратегических запасах».

Наличие у теплового реле ТРН только двух входящих подключений не должно вас пугать, поскольку фазы три. Неподключенный провод фазы уходит с пускателя на двигатель, минуя реле. Ток в электродвигателе меняется пропорционально во всех трех фазах, поэтому контролировать достаточно любые две из них. Собранная конструкция, пускатель с теплушкой ТРН будет выгладить так: Или так с РТТ:

Рассмотрим схему из статьи в которой трехфазный двигатель вращается в одну сторону и управление включением осуществляется с одного места двумя кнопками СТОП И ПУСК.

Автомат включен и на верхние клеммы пускателя поступает напряжение. После нажатия на кнопку ПУСК, катушка пускателя А1 и А2 оказывается подключена к сети L2 и L3. В данной схеме используется пускатель с катушкой на 380 вольт, вариант подключения с однофазной катушкой 220 вольт ищите в нашей отдельной статье (ссылка выше).

Катушка включает пускатель и замыкаются дополнительные контакты No(13) и No(14), теперь можно отпустить ПУСК, контактор останется включенным. Данная схема называется «пуск с самоподхватом». Теперь для того чтобы отключить двигатель от сети необходимо обесточить катушку. Проследив по схеме путь тока, видим что это может произойти при нажатии СТОП или размыкании контактов теплового реле (выделен красным прямоугольником).

То есть, при возникновении внештатной ситуации, когда теплушка сработает, она разорвет цепь схемы и снимет пускатель с самоподхвата, обесточив двигатель от сети. При срабатывании данного устройства контроля тока, перед повторным запуском необходимо осмотреть механизм, для выяснения причины возникновения отключения, и не включать до ее устранения. Часто причиной срабатывания является высокая внешняя температура окружающего воздуха, данный момент необходимо учитывать при эксплуатации механизмов и их настройке.

Сфера применения в домашнем хозяйстве тепловых реле не ограничивается только самодельными станками и прочими механизмами. Правильно было бы использовать их в системе контроля тока насоса системы отопления. Специфика работы циркуляционного насоса в том, что на лопастях и улитке образуется известковый налет, который может стать причиной заклинивания мотора и выхода его из строя. Используя приведенные схемы подключения, можно собрать блок контроля и защиты насоса. Достаточно установить в цепи питания нужный номинал теплушки и подключить контакты.

Кроме того будет интересна схема подключения теплового реле через трансформаторы тока, для мощных двигателей, таких как насос системы водополива для дачных поселков или фермерских хозяйств. При установке трансформаторов в цепи питания, учитывается коэффициент трансформации, к примеру 60/5 это при токе через первичную обмотку в 60 ампер, на вторичной обмотке он будет равен 5А. Применение такой схемы позволяет сэкономить на комплектующих, при этом не потеряв в эксплуатационных характеристиках.

Как видно, красным цветом выделены трансформаторы тока, который подключены к реле контроля и амперметру для визуальной наглядности происходящих процессов. Трансформаторы подключены схемой звезда, с одной общей точкой. Такая схема не представляет из себя больших трудностей в реализации, поэтому вы можете самостоятельно ее собрать и подключить к сети.

Напоследок рекомендуем просмотреть видео, в котором наглядно показывается процесс подключения теплового реле к магнитному пускателю для защиты электродвигателя:

Вот и все, что вы должны знать о подключении теплового реле своими руками. Как вы видите, монтаж не представляет особой сложности, главное правильно составить схему подсоединения всех элементов в цепи!

Будет интересно прочитать:

• В чем отличия между контактором и магнитным пускателем
• Что такое релейная защита
• Как собрать трехфазный щит

Подключение теплового реле в схему пускателя

Тепловое реле используется для защиты электродвигателя от перегрузки. Конечно, автоматическим выключателем он защищается при этом все равно, но его теплового элемента для этой цели недостаточно. И его нельзя настроить точно на номинальный ток мотора. Принцип работы теплового реле тот же, что и в автоматическом выключателе.

В этом есть еще одно отличие от автоматического выключателя: само тепловое реле ничего не отключает. Оно просто дает сигнал к отключению. Который нужно правильно использовать. Силовые контакты теплового реле позволяют подключать его к пускателю напрямую, без проводов. Для этого каждый модельный ряд изделий взаимно дополняет друг друга. Например, ИЭК выпускает тепловые реле для своих пускателей, АВВ – своих. И так у каждого производителя. Но изделия разных фирм не стыкуются друг с другом.

Тепловые реле также могут иметь два независимых контакта: нормально замкнуты и нормально разомкнутый. Нам понадобится замкнутый – как в случае с кнопкой «Стоп». Тем более, что и функционально он будет работать так же, как эта кнопка: разрывать цепь питания катушки пускателя, чтобы он отпал.

Теперь потребуется врезать найденные контакты в схему управления. Теоретически это можно сделать почти в любом месте, но традиционно он подключается после катушки.

Для возврата его в исходное состояние на панели прибора есть небольшая кнопочка, которая перекидывает контакты при нажатии. Но это нужно делать не сразу, а дать реле остыть, иначе контакты не зафиксируются. Перед включением в работу после монтажа кнопку лучше нажать, исключив возможное переключение контактной системы в ходе транспортировки из-за тряски и вибраций.

Ещё одно интересное видео о работе магнитного пускателя:

Проверка работоспособности схемы

Для того, чтобы понять, правильно собрана схема или нет, нагрузку к пускателю лучше не подключать, оставив его нижние силовые клеммы свободными. Так вы обезопасите коммутируемое оборудование от лишних проблем. Включаем автоматический выключатель, подающий напряжение на испытуемый объект.

Само собой разумеется, пока идет монтаж, он должен быть отключен. А также любым доступным способом предотвращено случайное его включение посторонними лицами. Если после подачи напряжения пускатель не включился самостоятельно – уже хорошо.

При диагностике неисправности помогает однополюсный указатель напряжения, которым можно легко проверить прохождение фазы через кнопку «Стоп» до кнопки «Пуск». Если при отпускании кнопки «Пуск» пускатель не фиксируется, а отпадает – неправильно подключены блок-контакты.

Проверьте – они должны подключиться параллельно этой кнопке. Правильно подключенный пускатель должен фиксироваться во включенном положении при механическом нажатии на подвижную часть магнитопровода.

Теперь проверяем работу теплового реле. Включаем пускатель и аккуратно отсоединяем любой проводок от контактов реле. Пускатель должен отпасть.

Принцип работы

Во время перегрузки реле тепловое типа РТТ 211, 111, 5, 321, и РТТ 141 включает защиту при помощи тепловых чувствительных элементов или магнитного пускателя пмл (пм-1-12). Эти датчики способны реагировать на состояние текущего защищенного компонента в процессе его эксплуатации.

Схема: тепловое реле ТРТ

Протекание тока через электрическое устройство генерирует тепло. Увеличение тока приводит к пропорциональному увеличению количества тепла. Протекание тока через электрический прибор является продуктом нагрузки, которой подвергается определенный аппарат. Если нагрузка возрастает до точки, которая превышает расчетные характеристики прибора, он будет перегреваться и, в конечном счете, поломается.

Принцип работы теплового реле

Тепловые реле предназначены для предотвращения повреждения или разрушения электрических машин, и срабатывает, реагируя на увеличение тока, индуцированного температурами. При повышении температуры выше нормы, реле отключит основной источник питания и предотвратит повреждение оборудования. Это отклонение достигается либо через механическую блокировку между реле и основным источником питания, либо через электрическую. Чувствительным элементом в обоих случаях выступает би-металлическая полоса.

Видео: тепловое реле

https://youtube.com/watch?v=AE1uR9qTrzY

Би-металлическая полоса в тепловом реле состоит из двух разнородных металлов слитых вместе. Различные характеристики металла означают, что они нагреваются с разной скоростью, в результате чего полоса сгибается. Этот изгиб активирует отключение при перегреве. Электронное тепловое реле перегрузки использует датчик или зонд, чтобы «прочитать» ток, генерируемый температуры. Затем микропроцессор предписывает, когда схема будет открывать и перерезать основные поставки в зависимости от заданных параметров.

Биметаллические полосы могут быть нагреты непосредственно или косвенно. В первом случае ток проходит непосредственно через биметалл, во втором через изолированный слой обмотки вокруг полосы. Изоляция вызывает некоторое замедление потока тепла, инерция косвенно нагревает термореле сильнее при более высоких токах, чем при их непосредственном контакте, и пускатель пма задерживает сигнал. Часто оба этих принципа объединены.

Реле тепловое (РТ) электродвигателя и компрессора работает на принципе изменения температур. Из-за этого нужно очень внимательно следить за тем, чтобы температура в помещении, где находится прибор, не поднималась выше 30 градусов.

Схема подключения теплового реле

Чаще всего, подключение теплового реле осуществляется непосредственно к магнитному пускателю. Силовые контакты устройства позволяют выполнить его монтаж на МП без проводов. Также существуют модели тепловой защиты, которые можно установить как самостоятельный модуль на монтажную панель или DIN-рейку в электрический шкаф. На следующем рисунке представлена структурная схема подключения теплового реле в соответствии с действующим ГОСТом.

На следующем рисунке приведена схема управления электродвигателем, отключающим его от сети в случае возникновения аварийной ситуации: перегрузке по току или обрыву провода одной из фаз.

Для непосвященного человека все эти принципиальные схемы не значат ровно ничего, поэтому на следующей картинке будет представлена более доступная для понимания простым потребителем схема подключения электротеплового реле с фотографиями всех элементов, входящих в систему защиты электрических моторов от токовых перегрузок.

Коротко рассмотрим, как действует данная компоновка защиты электродвигателей. Входной автомат обеспечивает подачу одной фазы через нормально-замкнутую аварийную кнопку «Стоп» на разомкнутую кнопку «Пуск». При ее включении, напряжение питания попадается на обмотку магнитного пускателя, который последовательно включает электромотор. Все фазы питающей электросети, поступающие на электрический двигатель, проходят через обмотки реле с биметаллическими элементами. В случае увеличения тока нагрузки до максимальных значений срабатывает тепловая защита и силовая установка обесточивается.

Подсоединение, регулировка и обозначение ТР

Устанавливать реле электротепловое нужно с магнитным пускателем, который соединяет и запускает двигатель. В качестве самостоятельного прибора устройство ставится на дин-рейку или монтажную панель.

Схема подключения аппарата

Схемы подключения пускателей с тепловыми видами реле зависят от типа прибора:

• Последовательное подключение с обмоткой мотора или катушкой пускателя на нормально разомкнутый контакт (НЗ). Элемент работает, если его подключить к клавише остановки. Система применяется при необходимости оснащения двигателя защитой сигнализацией. Реле ставится после пускательных контакторов, но перед мотором, потом подсоединяется контакт НЗ.
• Разрыв нуля пускателя нормально замкнутым контактом. Схема удобна и практична – ноль можно подключить на контакт ТР, от второго контакта подкидывается перемычка к катушке пускателя. В момент срабатывания реле происходит разрыв нуля и обесточивания пускателя.
• Реверсивная схема. В цепи управления находится нормально замкнутый и три силовых контакта. Электродвигатель запитывается через последние. При активации защитного режима происходит обесточивание пускателя и остановка мотора.

Порядок регулировки

SAMSUNG CSC

Настройка прибора производится на специализированных стендах с маломощным нагрузочным трансформатором. Нагревательные узлы подключаются на его вторичные механизмы, а напряжение управляется с помощью автотрансформатора. Токовый предел нагрузки регулируется амперметром, подсоединенным через вторичную цепь.

Проверка производится так:

1. Поворот трансформаторной рукоятки в нулевое положение с подачей напряжения. Затем выбирают ток нагрузки ручкой и проверяют время срабатывания реле с момента погасания лампы секундомером. Норма – 140-150 сек при токе 1,5 А.
2. Настройка токового номинала. Производится, когда токовый номинал нагревателя не совпадает с номиналом мотора. Предел регулировки – 0,75 — 1,25 от номинала нагревателя.
3. Настройка токовой уставки.

Для последнего действия потребуется произвести расчет:

• определить поправку на номинальный ток без компенсации температуры по формуле ±Е1 = (Iном-Iо)/СIо. Iо — ток нулевой уставки, С — цена деления эксцентрика (С = 0,05 для открытых моделей и С = 0,055 – для закрытых);
• вычислить поправку с учетом температуры окружающей среды E2=(t — 30)/10, где t — температура;
• рассчитать суммарную поправку, сложив полученные величины;
• округлить результат в большую или меньшую сторону, перевести эксцентрик.

Ручная регулировка

Отрегулировать тепловое реле можно вручную. Величина тока срабатывания может устанавливаться в диапазоне от 20 до 30 % от номинала. Пользователю понадобится плавно перемещать рычаг для изменения изгиба биметаллической пластины. Ток срабатывания также регулируется после замены термического узла.

Современные коммутаторы оснащаются тестовой кнопкой для поиска поломки без задействования стенда. Используя клавишу сброса, можно обнулять настройки в автоматическом или ручном режиме. Для отслеживания состояния прибора используется индикатор.

Настраиваем тепловое реле

Идеальным вариантом для работы двигателя было бы быстрое его отключение от сети при увеличении заданного значения силы тока. Но в этом случае может сработать тепловое реле защиты, поскольку сила тока в некоторые моменты может в 8 раз превышать номинальное значение. Таким образом, конструкция двигателя (основанная на трех биметаллических пластинах) предусматривает его запуск без каких-либо отключений. Это происходит за счет установки теплового реле нагревательного элемента, выбираемого с учетом времени, необходимого для отключения двигателя (согласно силе тока, который проходит через нагревательный элемент).

Кривая (рис.55.12) отображает случай, когда биметаллические пластины нагревательного элемента горячие (если они будут холодными, то время отключения увеличится). Если тепловое реле настроено на 10 А и подаваемое напряжение составляет 10 А, то отключения не произойдет. Если ток увеличится до 15 А, то тепловое реле отключит двигатель через 80 с (при токе 40 А — 6 с, 60 А – 3 с).

На рис.55.13 изображена кривая, показывающая вариант, когда тепловое реле не защищает трехфазный двигатель, а при обрыве одной из фаз. При потреблении оставшихся обмоток напряжения 10 А, двигатель будет отключен тепловым реле через 240 с. При увеличении тока до отметки в 15 А, отключение состоится через 40 с (если ток составит 20 А, то 18 с).

Мы видим, что тепловое реле настроенное на 10 А отключит двигатель при необходимости, но через длительный период времени. Таким образом, тепловое реле не следует настраивать на величину тока больше номинального значения (указано на табличке, прикрепленной к двигателю).

Если двигатель начинает потреблять тока меньше, чем указано на его корпусе, это будет значить, что его сила (указанная на корпусе) отвечает напряжению, которое двигатель потребляет при номинальном значении мощности. Если взять компрессор, работающий с конденсатором воздушного охлаждения, то в зимнее время потребляемый им ток будет меньшим, чем летом (давление конденсации больше). При этом, реле тепловой защиты должно быть настроено на максимальное значение потребляемой силы тока, которое не превышает цифры, указанные на корпусе.

Если перегрев двигателя вызван поломкой охлаждающего вентилятора (рис.55.14), то тепловое реле не сможет реагировать на аномальное увеличение температуры двигателя и его обмоток. Аналогичная ситуация произойдет и при сильном загрязнении оребренного корпуса двигателя. Охлаждение обмоток будет происходить хуже, и перегрев двигателя неизбежен. При этом реле тепловой защиты не сможет предотвратить перегрев, поскольку потребляемый ток не повышается. Опасное повышение температуры может предотвратить только встроенная тепловая защита и вовремя отключить двигатель.

Другой причиной повышения потребляемого двигателем напряжения могут служить и механические неисправности. Увеличение силы тока со временем станет причиной отключения двигателя тепловым реле (встроенной тепловой защитой).

Напомним, что функции теплового реле для каждой обмотки двигателя разные. Из этого следует, что даже если три биметаллических пластинки нагрелись по-разному, то реле выключит двигатель (рис.55.13).

Если речь идет об использовании трехфазного двигателя, то применение дифференциального межфазного реле имеет свои преимущества (рис.55.15). В случае с однофазным двигателем, он потребует специальной схемы подключения.

Если произвести подключение реле согласно схеме, приведенной на рис.55.15 (поз.2), то правая пластина не будет нагреваться, и спустя несколько минут после запуска двигателя реле его отключит. Из этого следует сделать вывод, что после подключения реле, все три биметаллические пластины должны пропускать одинаковый ток (поз.3 рис.55.15).

Особенности установки теплового реле

Обычно монтаж производится вместе с магнитным пускателем, который обеспечивает подключение и запуск электродвигателя. Некоторые тепловые реле устанавливаются как самостоятельные приборы на DIN-рейку либо на монтажные панели (ТРН или РТТ). Причем если у реле ТРН есть лишь пара входящих подключений, то фаз все равно 3.

Отключенный фазный провод выводится с пускателя к двигателю в обход устройства. Изменение тока будет происходить пропорционально во всех фазах, в результате чего достаточно контролировать только две из них.

Возможно подключение теплового реле и с помощью токовых трансформаторов, что целесообразно при использовании мощных моторов

Как бы там ни было, важно избегать ошибок при установке, например, нельзя подключать реле с параметрами, не соответствующими характеристикам электродвигателя

Схема подключения

Как уже было сказано, тепловое реле защищает от долговременной перегрузки электрооборудование. Оно монтируется между источником питания и потребителем. Контроллируемый ток протекает через нагревательные элементы (1), они выгибаясь размыкают контакты (2) теплового реле, в этой схеме использовано 2-хфазное тепловое реле. Его контакты размыкают цепь катушки контактора или магнитного пускателя, также как если бы вы нажали кнопку «СТОП». В собранном виде эта схема выглядит так:

На первом плане видно как от выходящих контактов пускателя подключены две крайние фазы. На заднем плане видно, что к катушке реле подключена клемма от контактов ТРН. Если у вас используется реверсная схема магнитных пускателей, то подключение практически аналогичное, ниже это наглядно изображено. Контакты с маркировкой «10» и «12» подключаются в разрыв катушек пускателей КМ1 и КМ2. Здесь видно что есть нормально-замкнутая пара и нормально-разомкнутый контакт.

Это нужно, например, для индикации срабатывания тепловой защиты, т.е. к нему можно подключить лампочку-индикатор или подать сигнал на диспетчерский пульт или АСУ. На реле РТИ эти контакты размещены на передней панели:

• NO – нормально-открытый – на индикацию;
• NC – нормально-закрытый – на пускатель.

Кнопка STOP принудительно переключает контакты. При срабатывании такое реле должно остыть и оно повторно включится. Хотя в конкретном примере возможно и ручное и автоматическое повторное включение. Для этого предназначена синяя кнопка с крестовидной прорезью справа на лицевой панели, при закрытой крышке она заблокирована.

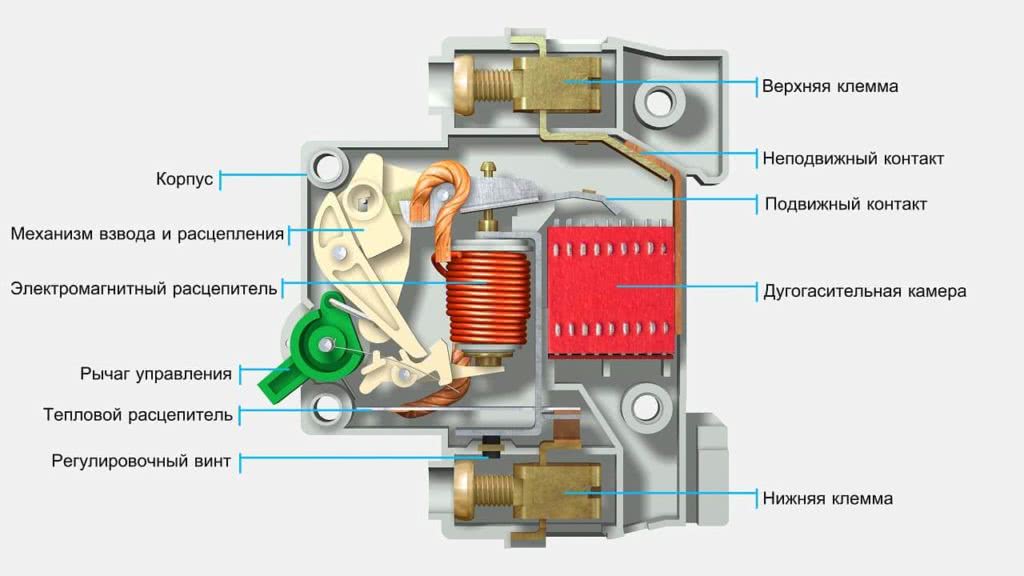

Устройство автоматического выключателя

Методы регулировки реле

Шаг первый – определить уставку теплового реле:

N1 = (Iн – Iнэ)/cIнэ

где Iн – номинальный ток нагрузки электродвигателя, Iнэ – номинальный ток нагревательного элемента теплового реле, с – коэффициент деления шкалы (например, с = 0,05).

Шаг второй – введение поправки на температуру окружающей среды:

N2 = (T – 30)/10

где Т – температура окружающей среды, °С.

Шаг третий:

N = N1 + N2

Шаг четвертый – выставить регулятор на нужное число делений N.

Поправка на температуру вводится, если температура окружающей среды слишком высокая или низкая. Если на температуру в помещении где установлено реле значительно влияет температура на улице, то поправку следует производить зимой и летом.

Особенности выбора теплового реле

Выбор ТР должен начинаться с изучения инструкции. Технический документ аппарата содержит следующую информацию:

• связь тока нагрузки и периода срабатывания;
• состояние для старта – охлаждение или перегрев;
• номинальная нагрузка электромотора – оптимальный показатель перегрузки составляет 20-30 %;
• время постоянной нагрузки – от 5 до 10 мин;
• период продолжительной нагрузки – от 40 мин до 1 часа;
• зависимость нагревания пластины от температуры воздуха.

Релейные приборы теплового типа характеризуются высокой скоростью и большим диапазоном срабатывания. Их легко устанавливать самостоятельно. Для обеспечения своевременного выключения двигателя в случае перегрузки ТР настраивается на специальном стенде.
