Особенности фундамента стаканного типа

Как выполнить монтаж фундаментов стаканного типа?

Разновидностью столбчатого основания является фундамент стаканного типа для легких конструкций. Его изготавливают промышленным способом, при желании стакан тип Ф можно залить в опалубку сложной конструкции самостоятельно.

Модификации стаканных фундаментов

Существует несколько вариантов стаканов для столбчатых фундаментов, отличающиеся характеристиками:

• геометрия – столб квадратного сечения с глухим отверстием аналогичной формы с уширением книзу (плита); усеченный конус с глухим отверстием вверху
• размеры – высота 1 – 0,65 м, ширина, длина 1,7 х 1,7 м – 1,2 х 1,2 м
• назначение – для ограждений (ФО), заборов (1Ф), ЛЭП, колонн (Ф-1), сборный (2Ф)

Стаканы используются в с/х (фермы, ангары), при строительстве мостов, ЛЭП, гаражей, инфраструктуры.

Технология изготовления пошагово

Все железобетонные конструкции заливаются в опалубку, поэтому на начальном этапе необходимо собрать ее из отдельных щитовых элементов. Затем производится закладка армопояса, монтируется внутренняя часть опалубки, происходит заливка. Если опалубка находится на месте эксплуатации, отпадает необходимость транспортировки тяжелого изделия, аренды спецтехники для его перемещения.

Армирование

После разметки осей стен, изготовления траншеи в месте монтажа создается бетонная подготовка толщиной 7 – 5 см. На бетонную подушку устанавливается каркас:

• нижняя сетка из арматуры периодического сечения 16 – 12 мм в размер уширения стакана (должна быть утоплена в бетона на 3 см минимум)
• вертикальные прутья такого же диаметра, приваренные к сетке
• горизонтальная обвязка гладкой арматурой 6 мм либо аналогичным прутком

Под нижнюю сетку подкладываются бетонные прокладки, чтобы конструкция полностью погружалась в бетон при заливке.

Сборка наружной опалубки

Конструкция опалубки выглядит следующим образом:

• четыре щита высотой 30 – 20 см для подошвы
• горизонтальные перемычки из бруса поверх этих щитов для поддержки верхней части опалубки
• четыре вертикальных щита для столба, стоящие на брусках

Внутренняя поверхность щитов обивается рубероидом для сохранения формы ж/б конструкции при распалубке.

Установка внутренней опалубки

Элемент опалубки, необходимый для создания в стакане глухого отверстия, имеет вид:

• 4 сколоченный щита, обернутые рубероидом
• прикрепленное к ним днище
• верхние ручки из бруса для установки, распалубки

Конструкция размещается внутри армирующего каркаса, не должна касаться прутков, отстоять от них минимум на 3 см.

Операция повторяется для всех стаканов либо каждый из них заливается в единственную опалубку поочередно. В любом случае натягиваются шнуры, деревянная конструкция корректируется по центрам осей. Распалубка после заливки, виброуплотнения бетона возможна на четвертые сутки.

Технология столбчатого фундамента из ж/б стаканов

Если стаканы заливаются на ровной площадке для доставки на объект либо используются заводские изделия с маркировкой Ф, изготовление столбчатого фундамента происходит аналогично предыдущему способу с некоторыми поправками.

Земляные работы

В зависимости от назначения объекта, размеров пятна застройки, сложности проекта изготавливаются приямки. Траншеи вдоль стен либо полноценный котлован (очень редко). Затем необходимо выполнить работы:

• засыпка подушки – песок с уплотнением каждых 20 см виброплитой, щебень средней фракции у трамбовкой этим же инструментом
• заливка бетонной подготовки – обязательно по единому уровню во всех приямках (высота 5 – 3 см)

После этого стаканы можно размещать на месте эксплуатации.

Монтаж стаканов

Конструкции из железобетона имеют солидный вес, перемещаются спецтехникой. Перед размещением их на бетонные подготовки натягиваются шнуры по осям либо включается построитель плоскостей, пара лазерных уровней.

Стаканы предназначены для установки бетонных, металлических колонн, столбов силового каркаса здания или отдельно стоящей конструкции, сооружения. При самостоятельном изготовлении необходимо использовать бетон М100 и выше.

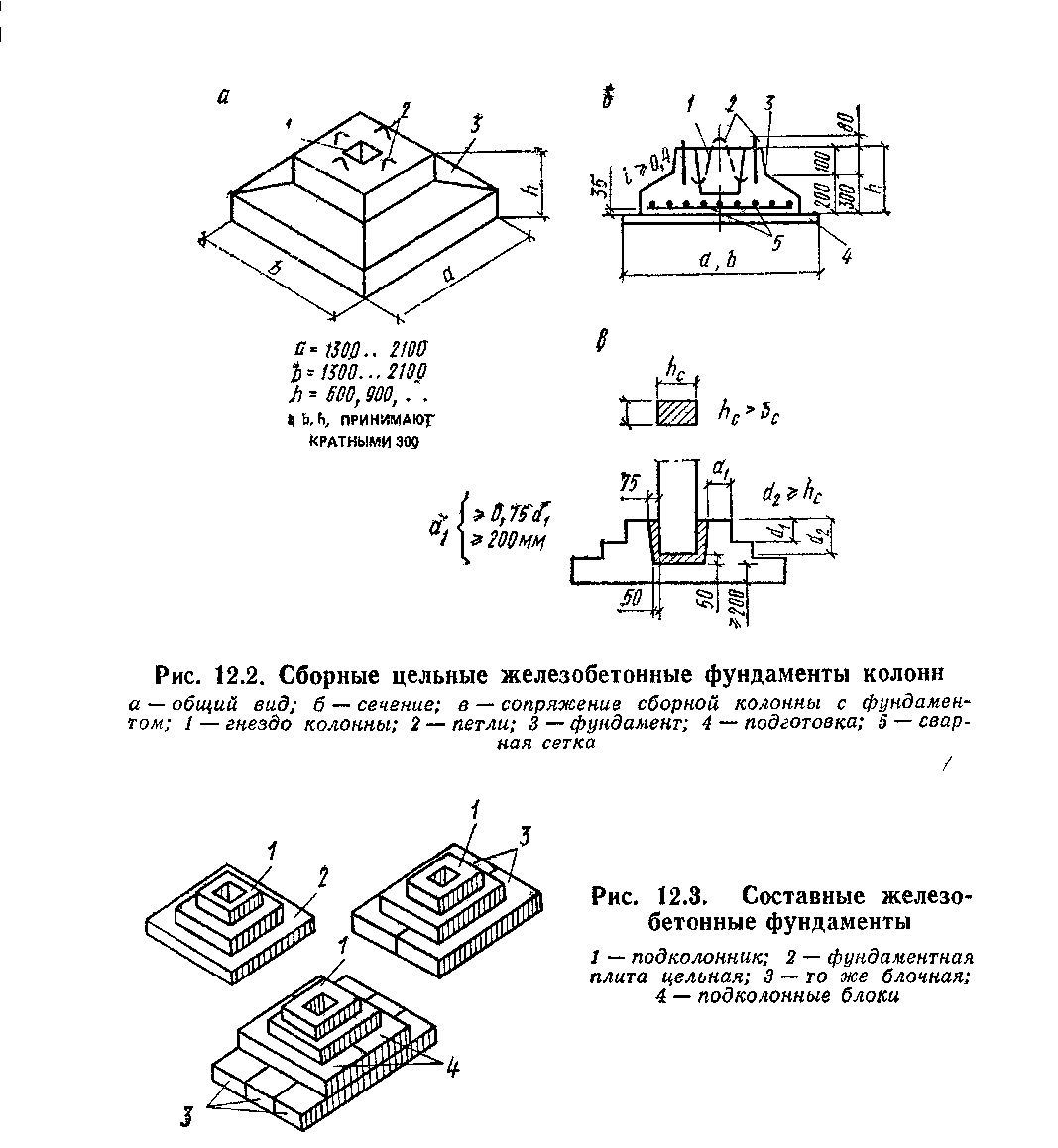

Виды и размеры основания

Фундамент из железобетонных стаканов может быть двух видов. В стандартном варианте это сборная конструкция, которая формируется из отельных элементов – складывается, как детская пирамидка. Монолитное стаканное основание считается более простым в плане монтажа, хотя доставка громоздких блоков и усложняется. Также выделяют фундаменты с подколонником (к арматуре которого потом приваривается металлический столб) и без него.

Следует различать такие основания и по типу применяемых башмаков:

• Если нагрузка от здания будет направлена только вертикально, стаканы берут с углублением квадратного сечения.
• При боковом воздействии нужны элементы с прямоугольными выемками, где соотношение короткой и длинной стороны составляет 0,6.

Как правило, размеры фундамента на плане не превышают 50-55 м2, впрочем, здесь все зависит от проекта постройки и ее веса. Кроме того, в проектировании и составлении схемы расстановки учитываются габариты самих стаканов. ЖБИ могут идти с опорной частью от 1,2х1,2 до 2,1х2,1 м. В высоту они выпускаются всего трех типоразмеров: 750, 900 и 1050 мм, но сегодня можно купить и укороченные башмаки в 650 мм – у этих цена пониже.

Габариты подколонных блоков нормируются ГОСТ 24476-80, где они дополнительно разделяются на 3 серии в зависимости от параметров устанавливаемых столбов:

• 1Ф – для колонн квадратного сечения со стороной 30 см.
• 2Ф и 3Ф – для элементов шириной 40 см.

Этапы монтажа по шагам

1. Подготовка.

Включает в себя разметку и выравнивание стройплощадки. Причем в отличие от других фундаментов столбчатого типа, стаканный к качеству работ на этом этапе предъявляет наиболее высокие требования. Сам участок должен быть точно размечен, а после выемки грунта по инструкции определяется еще и точное положение плит и подколонных башмаков в ямах (для этого используют специальные шаблоны).

2. Земляные работы.

На втором этапе по разметке роют углубления под стаканы и на дне каждого формируют песчаную подушку высотой 25-30 см и четко по ширине ямы. Она должна быть тщательно утрамбована и выровнена. Также обязательным является устройство дренажа для отведения излишков влаги. Инструкция допускает установку всех башмаков в котлован или с выемкой под каждый столб отдельно. Еще один вариант – сплошная траншея по периметру будущего здания. В любом случае ширина ям должна быть на 30 см больше размеров опорной панели под стаканом.

3. Сборка.

В первую очередь на отсыпку устанавливают готовые железобетонные блоки или плиты – строго горизонтально и в одной плоскости друг с другом. Проверку точности укладки необходимо выполнять геодезическим инструментом, поскольку именно от соблюдения технологии на этом этапе работ зависит качество монтажа и долговечность всей постройки. На готовые плиты ставятся стаканы – ж/б изделия с внутренней полостью, по форме напоминающие ступенчатые пирамиды. Их все придется тщательно выверять по горизонтальному уровню и осям, а в случае необходимости выполнять вручную точную подгонку.

Стоимость

Монтаж железобетонных столпов

Фундаменты под железобетонные колонны укладываются с учетом всех плюсов и минусов определенного типа. Для такого вида наилучшим образом подходит стаканное основание. Оно по своим характеристикам отличается прочностью и надежностью. Основания могут быть двух видов: монолитным или сборным.

Монтаж колонны

Выстраивать ступени начинают тогда, когда основание достегает 35 см в высоту. Сборное основание может быть с наклонной или горизонтальной поверхностью. Монолитный фундамент под колонну имеет горизонтальную поверхность.

Первым этапом является вырывание котлована. На самое дно передаются оси будущего строения. Потом по главным осям прикрепляется проект. Эти крепления делаются кольцами

Важно знать, что сборный тип можно смонтировать только в пределах получившейся конструкции, которая была закреплена изначально

Используя отвесы, необходимо определить фиксированные строительные оси. Потом опустить в короб. Опускаются с помощью проволоки. После хорошо и надежно закрепляются полученные конструкции.

Последующей работой является монтаж подставки под используемую конструкцию. Она фиксируется пониже пометок на полученном коробе. Это делается для того, чтобы в дальнейшей работе была возможность доливать бетон. Возможно, получится так, что основание вышло ниже проектной отметки, то уже при самой установке конструкции подлаживается подкладка из металла необходимой толщины. Материал прокладки выбирают, учитывая размеры конструкции.

Очень важно фиксацию осей выполнить правильно. Это проводится непосредственно перед укладкой опоры. Если объект, который строится, не очень большой, то крепление производится от осей

Они крепятся стунами. Сама основа укладывается в запланированном положении с использованием отвеса

Если объект, который строится, не очень большой, то крепление производится от осей. Они крепятся стунами. Сама основа укладывается в запланированном положении с использованием отвеса.

Основание под колонну

Когда укладывается фундамент под колонны стаканного типа, то на последнем этапе наносятся пометки. Эти отметки проводятся по краям стакана. Также нужно сделать отметки на углах, и если есть какие-то отклонения от необходимых размеров, то нужно отметить их.

Фундамент под колонны

Все здания без исключения делятся на каркасные и бескаркасные. Промышленные сооружения чаще всего строятся каркасным методом, жилые бескаркасным. В качестве несущих элементов в каркасных зданиях выступают ригели и колонны, на которые в дальнейшем укладываются плиты перекрытия и стеновые панели.

Если в вашем строительстве используются колонны, то в зависимости от их вида выбирается тип фундамента. Колонны могут быть металлическими и железобетонными, и сегодня мы рассмотрим какой фундамент под колонны использовать в каждом случае.

Фундамент под железобетонные колонны

При установке железобетонных колонн выбирают фундамент стаканного типа, который может быть монолитным или состоять из сборных частей. Возводить ступенчатый фундамент можно только в том случае, если высота основы составляет выше 35 см. Также стоит учитывать, что сборный фундамент может иметь горизонтальную монолитную поверхность или наклонную.

Для строительства фундамента вырывается котлован, а далее по поперечным и продольным осям закрепляется кольями проектное положение самого фундамента. Застройщикам нужно помнить, что смонтировать сборный фундамент можно только в пределах закрепленного треугольника. Фиксирующие оси устанавливаются в плановые короба по отвесам, и опускаются с проволок.

Обязательно перед укладкой сборного фундамента нужно фиксировать положение осей на блоки. Если строительные блоки небольшого размера, тогда укладку осуществляют от оси, закрепленной струнами. Основание устанавливают в плановое положение с помощью отвеса. На финальном этапе строительства фундамента стаканного типа наносят четыре осевых риски по всем краям стакана, и измеряется величина отклонения от плановых меток.

Фундамент под колонны металлические

В процесс строительства фундамента под металлическую колонну входит: подготовка основания с полостью, расчет расположения фундамента по геодезическим особенностям, проектировка размещения, подбор заполняющего полость материала.

Монтаж металлических колонн состоит из целого ряда операций:

• Захват;
• Подъем;
• Наводки колонны на основания или встык;
• Выверка;
• Закрепление.

Для подъема применяется строповка металлических колонн или захват полуавтоматическими приспособлениями. Для предотвращения проскальзывания строп, при подъеме между стропами и колонной закладывают деревянные подкладки или распущенные пополам отрезки стальных труб.

Лучшим методом установки металлических труб называют безвыверочный метод монтажа. Принцип его состоит в том, что на фундамент под колонны устанавливают опорную плиту, а сами колонны устанавливаются по осям или на выверочные болты.

При строительстве фундамента необходимо особое внимание обратить на рихтовку, так как именно от этого зависит степень усадки колонн и всего здания. Рихтовку можно провести, как в процессе строительства основания, так и после. Чтобы провести данную процедуру, изначально проводится нивелировка конусных фундаментов, а далее рихтовка отдельных элементов

Чтобы провести данную процедуру, изначально проводится нивелировка конусных фундаментов, а далее рихтовка отдельных элементов.

При рихтовке всего каркаса просевшего здания, фундамент целиком не откапывается, поскольку давление пульпы позволяет преодолеть не только массу здания, но и грунта возле пазухи фундамента. В этом случае следует откапать лишь патрубок. Пространственную рихтовку собранной конструкции можно производить только после того, как установлена опалубка и ее соединения с внутренней конусной оболочкой и конусоподобным каркасом.

Когда пазух фундамента засыпан, кондуктор и опалубка демонтированы, а бетон затвердел, можно произвести безвыверочный монтаж колонны. Фундамент под колонны металлической на практике работает таким образом: сжимающая сила передается сверху вниз, а сила сжатия изначально воздействует на внешнюю оболочку, через торец фланга, а затем на внутреннюю оболочку.

Не стоит лишний раз упоминать, что монтаж фундамента под колонны является ответственным процессом, который лучше всего проводить специалистам. Только знающие свое дело мастера могут произвести грамотный расчет по установке колоны и устройству фундамента.

Изготовление фундаментов стаканного типа и основные требования к ним

При установке таких оснований нужно помнить, что прочность изделия может быть достигнута только за счет использования качественных строительных материалов и хорошего армирования. Поэтому железобетонный фундамент и отличается длительным сроком эксплуатации.

Установка колонны в стакан фундамента.

Этот тип основания редко используется в общем частном строительстве, потому что отличается высокой стоимостью и необходимостью использовать механизированную технику. Основание запрещено ставить на пучинистых и просадочных почвах. Технология предусматривает установку железобетонных опор и стоек в готовый стакан, в котором затем происходит фиксация.

Требования к фундаменту:

1. Бетон должен соответствовать М200 и обладать степенью водонепроницаемости В2;
2. Транспортировку стоек следует осуществлять на место строительства только после того, как основание наберет необходимый запас прочности;
3. Следует обязательно выполнить армирование основания. Толщина слоя бетона вокруг армирования должна составлять не менее 30 мм;
4. Обнаженная арматура – заводской брак, в строительстве использовать такие изделия категорически запрещено;
5. Если в бетоне есть трещины с толщиной более 0,1 мм, то это также брак;
6. Все производственные петли в блоках нужно аккуратно демонтировать, забивать их в бетон категорически запрещено.

Когда нужно обязательно использовать стаканный фундамент

• При строительстве промышленных и частных зданий общего назначения, в несущей конструкции которых используются бетонные опоры и стойки;
• При возведении электростанций, а также в атомной промышленности, при монтаже армированных стоек для машинных и конденсационных отделений;
• При проведении реставрационно-востановительных работ на стойках и колоннах в административных зданиях;
• Если проектом предусмотрено использование стоек как единственно возможной несущей конструкции здания.

Преимущества стаканных фундаментов

• Высокая прочность и качество заводских блоков, т.к. при их производстве осуществляется контроль качества и проверка на прочность и разрыв всех несущих элементов;
• Это оптимальное основание для строительства промышленных зданий, где присутствуют локальные нагрузки на единицу площади фундамента;
• Простая технология монтажа;
• Экономия сил и времени на возведении фундамента.

Также нужно учитывать необходимость транспортировки отдельных стоек и колонн непосредственно от производителя, а, учитывая их размеры, иногда приходится продумывать специальные маршруты следования.

Монтаж стаканного фундамента

Монтаж сборных фундаментов колонн массой от 5 до 30 т обычно производится стреловыми кранами. Учитывая ключевые особенности рассматриваемых фундаментов, монтаж проводится только под непосредственным наблюдением специалистов. Только они способны контролировать весь процесс установки опор и правильность их армирования. В процессе монтажа, железобетонные изделия проходят несколько этапов:

1. Подготовка поверхности. Ее тщательно выравнивают, т.к. смещение железобетонных балок в фундаментах стаканного типа крайне нежелательно;
2. Подготовка углублений. Выкапываются на конкретную глубину, затем выполняется их укрепление гравием, тщательно трамбуются;
3. Устройство железобетонного фундамента. На этом этапе также используется трамбовка грунта, а также происходит установка блоков.

Ключевая задача, которая стоит перед фундаментами стаканного типа – это обеспечение равномерного распределения нагрузок по всей поверхности почвы. Соответственно, использовать стаканные основания можно только на такой почве, которая способна выдержать большие нагрузки и не проседать со временем.

Фундамент стаканного типа технология монтажа

Блоки стаканного фундамента отличаются большим весом — от 1.3 до 5.8 тонн, что требует применения крановой техники для их монтажа. Помимо стрелового крана и его машиниста в укладке стаканного фундамента должны быть задействованы два монтажника.

Согласно действующим нормативам, продолжительность установки одного стаканного блока весом в полторы тонны должна составлять 27 минут.

Этап №1 — подготовительные и земляные работы

Участок, на котором будет устанавливаться стаканный фундамент очищается от строительного мусора и поверхностной растительности. Если в проекте предусмотрен монтаж блоков на дне котлована, выполняется разработка грунта с помощью экскаватора.

При мелкозаглубленной установке блоков котлован вырабатывается на глубину, равную высоте опорной плиты стаканного блока. Котлован может быть обустроен для каждого блока отдельно, либо в виде сплошной линии, повторяющей контуры стен здания.

Рис 1.6: Стаканный блок помещенный в отдельный котлован

При необходимости создания уплотняющей подсыпки длина и ширина котлована должна быть на 30 сантиметров больше аналогичных размеров опорной плиты. После выемки грунта производится зачистка котлована, выравнивание и уплотнение его дна.

Этап №2 — обустройство уплотнения

Уплотняющая подсыпка под стаканный фундамент обустраивается из песка и мелкофракционного щебня. Необходимость в ней возникает в условиях низкоплотных грунтов, которые склонны к усадкам под весом здания и фундаментной конструкции.

Важно! Уплотняющий слой должен на 30 сантиметров выступать за пределы опорной плиты, в противном случае не будет обеспечено равномерное опирание блока на подготовку, что чревато перекосом железобетонной конструкции. Рис 1.7: Схема монтажа стаканного фундамента стреловым краном

Рис 1.7: Схема монтажа стаканного фундамента стреловым краном

Толщина уплотнения варьируется в зависимости от веса стаканного блока, однако при любых условиях толщина слоя песка и щебня должна быть идентичной.

Первым слоем выступает щебень — он равномерно распределяется и выравнивается на дне котлована. Щебень уплотняется с помощью ручной трамбовки либо навесного оборудования стрелового крана. Поверх щебня насыпается слой песка, который поливается водой со шланга и уплотняется аналогичным образом.

Этап №3 — разметка базисных осей

На дне котлована выполняется разметка места монтажа стаканного блока. Оси разбивки закрепляются на обносочных досках с помощью бечевки либо проволоки диаметром 2 миллиметра. В местах пересечения осей устанавливается отвес (массой не мене 0.5 кг) и центральная точка расположения опорной плиты переносится на землю.

Рис. 1.8: Схема разбивки осей стаканного фундамента

С помощью размерного шаблона устанавливаемой плиты на грунт переносятся боковые контуры положения блока, которые размечаются с помощью арматурных колышек и натянутой между ними бечевки.

Совет эксперта! После разметки фундамента горизонтальность подсыпанного слоя проверяется с помощью нивелира и выравнивается до идеально ровного уровня.

Этап №4 — установка блока

Перед началом установки блоков один из строителей проверяет состояние монтажных петель на железобетонных конструкциях, в случае искривления они выправляются молотком.

Далее на грани стакана с помощью краски наносятся ориентиры, указывающие на проектные стороны расположения осей блока. Один монтажник производит строповку блока, цепляя в монтажные петли зацепы тросов стрелового крана. Строповка может выполняться двумя либо четырьмя крюками, в зависимости от габаритов железобетонной конструкции.

Рис 1.8: Последовательность монтажа стаканного фундамента

Проверив надежность зацепов монтажник отходит от стакана на безопасное расстояние и дает команду оператору крана на поднятие блока. Нижняя стенка поднятого изделия очищается от налипшей земли, после чего кран перемещает стакан на место укладки.

На высоте 15-20 сантиметров над грунтом два монтажника начинают в ручную корректировать установку блока, разворачивая и смещая его в требуемом направлении.

По команде монтажников оператор крана полностью опускает блок на грунт, после чего с помощью ломов строители выравнивают его положение относительно осям разметки. Когда блок занимает требуемое пространственное положение производится демонтаж строповки и начинается установка следующей конструкции.

Нормативы изготовления

При изготовлении заводом должны соблюдаться ГОСТ 24476-80 для стандартных изделий.

ГОСТ 24022-80 применим для сельскохозяйственных одноэтажных зданий, где может понадобиться усиление конструкции.

Технические требования

Фундаменты изготавливают в стальных формах для обеспечения точной геометрии.

Марка бетона не может быть ниже, чем М200. Марку М300 применяют, если такое требование установлено проектом. Фактическая и отпускная прочность бетона при отгрузке не должна быть менее 70% от расчётной, а для зимнего периода не менее 90%.

Морозостойкость выбирают исходя из климатических условий района использования.

Армирование бетона проводят согласно чертежам, указанных в приложении к ГОСТ. Арматура применяется гладкая горячекатаная с классом металла не ниже А-I, либо периодического профиля из стали класса Ас-II. В регионах, где температура опускается ниже 40°С применяют только класс Ас-II c маркой стали 10-ГТ.

Толщина защитного слоя 50 мм с отклонением не более +10 мм и -5 мм. Защитный слой — это расстояние от внешней поверхности конструкции до ближайшей к ней арматуры в сетке.

Каждое место пересечения обязательно соединяют сваркой — скрутки вязальной проволокой не допускаются.

Отклонения размеров стаканов от чертежей не должно превышать 16 мм в горизонтальной и 10 мм в вертикальной плоскости.

Соединение колонны и фундамента

Бетонные колонны устанавливают в полость и укрепляют, выравнивая в вертикальной плоскости. Промежуток между столбом и стенками стакана заливают бетоном, марки не ниже М200.

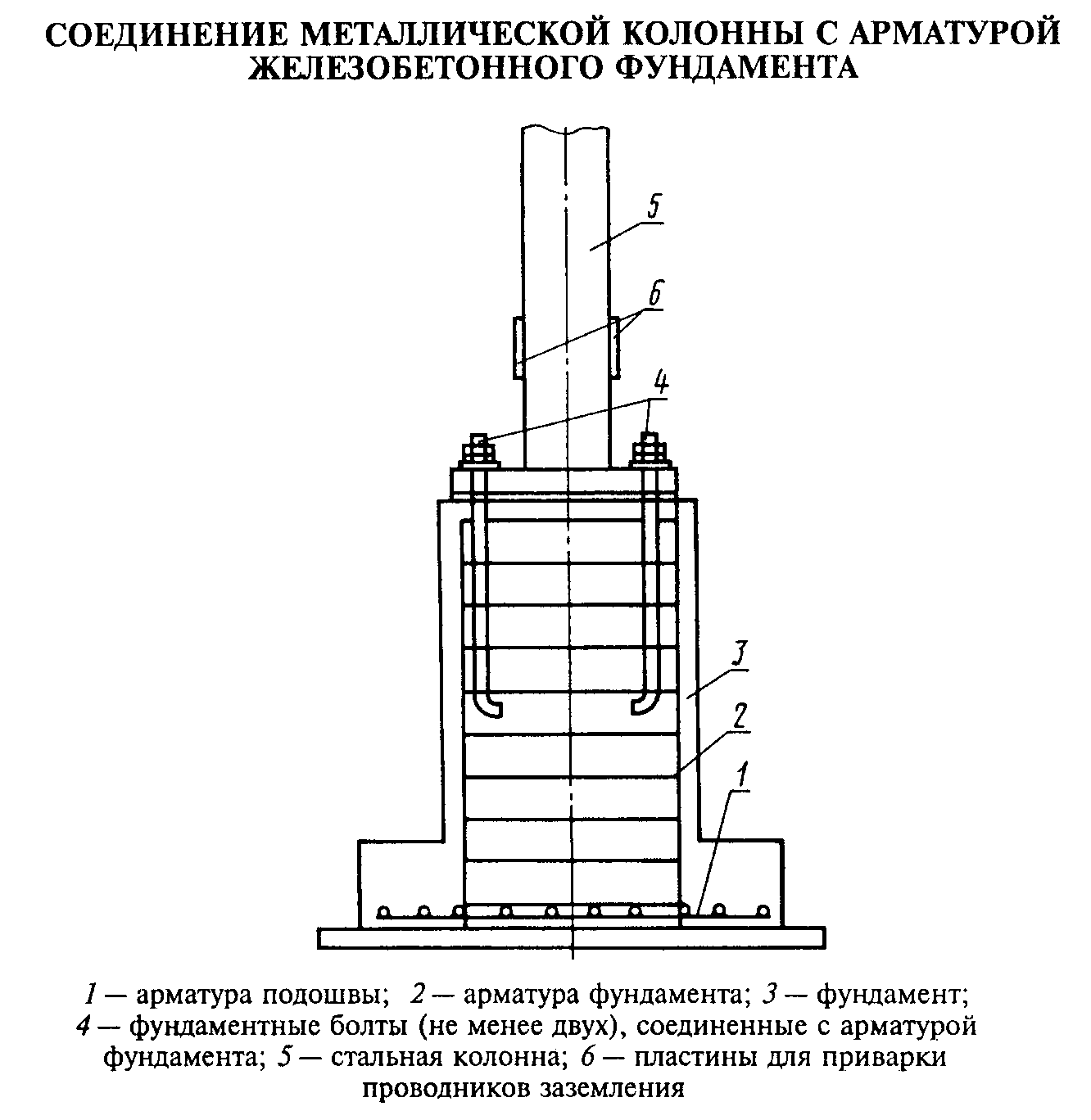

Стальные колонны приваривают к выпущенной из стенок арматуре, свободные полости также заливают цементным раствором. Возможно крепление анкерными болтами.

Размеры

Стандартные геометрические размеры стаканов под колонны указаны в таблице, размещённой в ГОСТ. Критически важными являются размеры подошвы, которые могут быть от 1200х1200 до 2100х2100 мм. От площади зависит несущая способность всего фундамента.

В отдельных случаях ГОСТ допускает минимальный размер основания плиты 900х900 мм.

Фундамент стаканного типа: технические требования по ГОСТ 23972-80

Государственный стандарт союза сср фундаменты железобетонные для параболических лотков технические условия гост 23972-80

• Бетон марки не меньше М200 В2;
• Монтаж конструкций только после достижения необходимой прочности бетона;
• Уровень водопоглощения не более 5%, достичь показателя можно с помощью гидроизоляции;
• Жесткое армирование по всем поясам;
• Толщина бетонного слоя вокруг арматуры не менее 3 см;
• Толщина трещин в бетоне не более 0,1 мм;
• Полное удаление монтажных петель с помощью болгарки, удаление ударным методом строго запрещено;
• Арматуры в обнаженном виде в основании быть не должно.

Этапы работ

Весь процесс возведения столбчатого фундамента состоит из нескольких обязательных последовательных этапов.

1. Подготовка Участок расчищается и выравнивается. Проводится разметка, снимается дерновой слой. Необходимо соблюдать горизонтальность и точность углов при помощи измерительных строительных инструментов.
2. Земляные работы Согласно разметке выкапываются котлованы под столбы (тумбы). На дно котлована засыпается подушка из смеси щебня и песка высотой 20 см. Максимально уплотняется. Для гидроизоляции можно использовать рубероид. Кусок, соответствующий габаритам котлована, укладывается поверх засыпки.

Кладка Тумбы выкладываются стандартным способом с перевязкой швов. В качестве связки можно применить обычный цементный раствор, но лучше воспользоваться готовыми клеевыми смесями. Они обладают лучшими показателями прочности, морозоустойчивости, пластичности и долговечности. Середина конструкции заполняется раствором, в который вставляется арматура сечением 10 – 12 мм. Это позволит увеличить прочность столбов в случае деформации. Над поверхностью земли тумба возвышается на 30 – 40 см

Очень важно, чтобы все столбы были на одном уровне.
Доводка После затвердевания проводится гидроизоляция столбов при помощи рубероида или подобного материала. Все полости и пустоты тщательно засыпаются грунтом.
Ростверк Для повышения прочности и долговечности вся конструкция скрепляется ростверком

Он может быть деревянным или железобетонным. Деревянные балки монтируются между собой пазовым креплением с опорой на столбы. Для железобетонного варианта выполняется опалубка, варится арматурный пояс жесткости, устанавливается внутри опалубки, заливается бетонным раствором.

Отзывы об арболитовых блоках – делаем и используем.

Преимущества керамзитобетонных блоков. Выбираем материал для строительства.

Технические особенности устройства такого основания

Такие фундаменты должны полностью соответствовать строительным нормам и ГОСТам. Их назначение – передача общей массы конструкции здания через железобетонные опоры на основание, а затем — воздействие на почву. Соответственно, все фундаменты можно условно разделить на следующие группы:

1. Основание под опоры с допустимым сечением до 300х300 мм;
2. Фундаменты под колонны с сечением 400х400 мм.

Существует и другие варианты железобетонных фундаментов, но их толщина, размеры и глубина погружения рассчитывается индивидуально. Также нужно учесть, что колонны используются при строительстве массивных промышленных зданий, при реставрации памятников архитектуры, а также зданий на плывунах и карстовых отложениях.

В некоторых случаях для определения типа и устройства конкретного фундамента для здания общего назначения приходится проводить расчеты каждой опоры индивидуально, так как такие основания в большинстве случаев между собой не соединяются армированием и бетонным раствором.

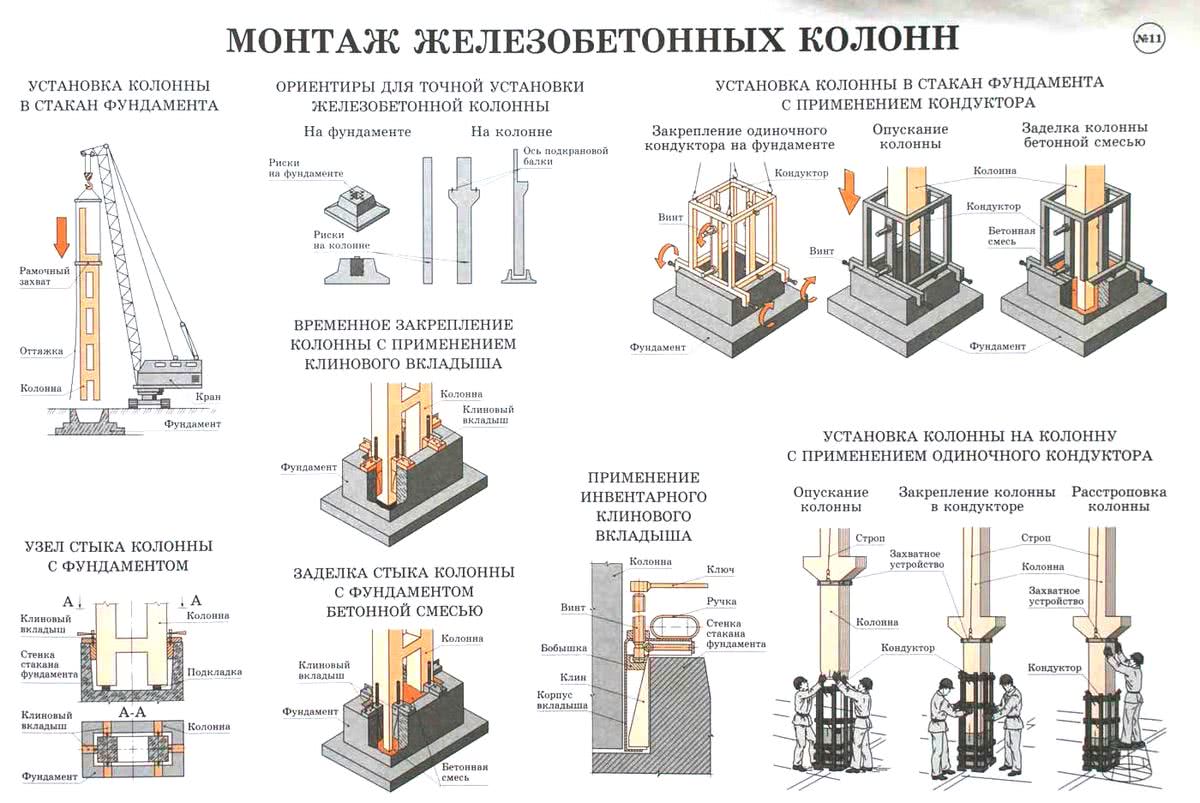

Монтаж ЖБ колонн.

Основные типы фундаментов под опоры в зависимости от назначения:

• Каркасные. Используются для строительства сооружений общего назначения;
• Бескаркасные – для небольших частных домов;
• Железобетонные и бетонные – для промышленных и частных зданий большой высотности, которые строятся с учетом перепадов высот по ярусам, а также при наличии в разрезе разных типов почвы;
• Бутовые основания под опоры. Используются при реставрационных работах, а также с целью обеспечить декоративную составляющую будущей конструкции.

Основные материалы, которые используются при устройстве основания:

1. Бетон;
2. Железобетон;
3. Бутобетон;
4. Бутовая кладка.

Понятно, что при выборе материала для основания строитель отталкивается от максимально допустимых нагрузок на подушку и назначения самого здания. Также существует несколько видов фундаментов под опоры: ленточный, столбчатый, свайный и сплошной монолит.

Соединение металлических колонн с арматурой железобетонного фундамента.

Стальные стойки при этом крепятся к основанию с помощью специальных болтов и анкеров, крепежи должны быть залиты бетоном. Такую конструкцию иногда можно встретить при строительстве каркасно-монолитных зданий, когда арматура есть в самой подошве, а также в зданиях общего назначения.

Описание узлов гидроизоляции фундамента

Горизонтальная и вертикальная гидроизоляция

Перед обустройством основания нужно проанализировать особенности почвы, в частности, грунтовых вод и других источников жидкости. Иногда влага поступает в грунт из фильтрационных вод. Избыточное содержание жидкости в близлежащих участках земли постепенно разрушает основание. Чтобы предотвратить это, нужно правильно организовать защиту. Для этого может использоваться дренажная система, уводящая воды от постройки. Также необходим гидроизоляционный фундаментный узел, защищающий толщу основания от попадания влаги. Проводится обкладывание слоями специальных материалов.

Распространенный вариант – окрасочные составы. Щебенку, пропитанную битумом (слой в 10 см) выравнивают раствором цемента марки 100. Затем поверхность грунтуют и наносят окрасочную изоляцию вида 1-5. Прежде чем укладывать конструкцию, делается цементная стяжка из того же раствора. Используют для изоляции и асфальтовые составы. В этом случае щебенку грунтуют битумом.

Поэтапная инструкция монтажа фундамента стаканного типа

Приступать к строительству фундамента стаканного типа можно только после создания проекта, точно рассчитанного специалистами. В этом проекте должен учитываться вид нагрузки: при центральной используются опорные плиты квадратного сечения, при боковой – прямоугольного. Вид башмака и его сечение зависят от грунта и несущей способности фундамента.

Но независимо от размеров и вида, фундамент должен изготавливаться из бетона марки М200 с впитыванием влаги до 5% максимум от собственного объема (обозначается маркировкой В2). Для армирования используется арматура класса А2 или А3 для сварных конструкций.

Установка фундамента из готовых блоков

Первое, из чего начинается любое строительство – обеспечение подъездной дороги к объекту. Не стоит экономить на щебенке – вес каждого блока варьируется от 1,3 до 5,8 тонн, так что тяжело груженые фуры по грунтовке после дождей могут не проехать. Когда на стройку доставлен кран, экскаватор и все материалы, можно приступать к устройству фундамента:

1. Выкапываются котлованы под стаканные блоки согласно разработанному проекту. Сначала экскаватором, а потом выравниваются по нивелиру вручную лопатами.

На дно обязательно насыпается минимум 30 см песчано-гравийной подушки, которая должна быть больше будущей плиты основания на 30 см. Сначала – гравий, который трамбуется и выравнивается по уровню. Потом такой же толщины слой увлажненного песка. Если песок поливается со шланга, нужно быть предельно аккуратным, чтобы не намочить земляное дно. Если дно котлована и песчаная подушка не выровнены, не добиться равномерного распределения веса. Согласно проекту, размечается центральная точка для каждого котлована, по которой будет выверяться положение плиты основания и башмака. С помощью крана блоки переносятся к котловану, а два строителя на весу выравнивают их согласно разметке и после этого кран опускает блок.

Выбранным из котлованов грунтом производится обратная засыпка установленных стаканов.

После того, как все стаканы засыпаны, с помощью крана устанавливаются железобетонные колонны.

Фундаментная балка укладывается на стаканы между колоннами – для нее не нужно дополнительно заливать ленточный фундамент. А уже на эту балку будет ставиться бетонная стеновая панель.

Скорость установки готовых стаканов действительно впечатляет – за неделю можно поставить до 130 стаканов и сразу же приступать к возведению стен, не дожидаясь застывания фундамента, как это происходит при заливке.

Устройство монолитного фундамента

Несмотря на то, что стоимость готовых стаканных блоков не так и высока, практически всю денежную выгоду нивелирует сложная и дорогостоящая доставка многотонных башмаков. В некоторых случаях гораздо проще залить фундамент на месте, заказав несколько бетономешалок с готовой смесью. Самостоятельно замешивать бетон не стоит – добиться нужной марки не получится. Процесс устройства не очень отличается от установки готовых блоков:

1. Выкапываются котлованы, выравнивается дно, укладывается и трамбуется песчано-гравийная подушка.
2. Делается подбетонка – тонкий и ровный слой цементного раствора, который предотвратит потерю бетонного молочка.

На подбетонку устанавливается армирующий каркас для будущего стакана. Сваривать можно арматуру только с соответствующей маркировкой, если арматурные пруты не предназначены для сваривания, их связывают поволокой.

Вокруг армирования устанавливается опалубка, повторяющая форму стаканного блока. Если же планируется установка железных колонн, вместо пустой ниши внутри башмака делается монолитный стакан с вмурованными анкерами из высокопрочного металла.

Когда опалубка готова, можно приступать к заливке бетона. Не стоит забывать вибрировать бетон погружным вибратором до полного исчезновения пузырьков воздуха, поднимающихся из глубины. Если этого не делать, под весом стен и перекрытий основание может начать трескаться.

Снимается опалубка после того, как бетон затвердеет – ориентировочно на третий день после заливки. Остаточную прочность бетон набирает только через месяц, все это время фундамент нужно поливать и укрывать.

Только после того, как фундамент остаточно затвердеет, можно приступать к обратной засыпке и установке колонн.

Для понимания процесса, на видео показано, как заливается подобный тип фундамента:

Похожие записи:

Все варианты углубления колодца своими руками Регулировка реле давления насосной станции: настройка с нуля, распространенные ошибки Бассейн на участке Сколько стоит и где применяется армирующая лента для гипсокартона Производитель отопительных радиаторов sti и их характеристики Сколько стоит провести воду в частный дом
