Недостатки
Как и все устройства, герконы обладают и недостатками:
- Низкая чувствительность магнитов.
- Высокая восприимчивость к внешним магнитным потокам. Как следствие, может потребоваться использование дополнительных экранов.
- Иногда контакты после снятия магнитного поля могут остаться в замкнутом положении, из которого их не вывести.
- Капсула выполнена из тонкого стекла и легко разрушается при падениях и ударах.
- При подаче напряжения с низкой частотой контакты самопроизвольно размыкают и замыкают цепь.
- При подаче больших токов контакты сердечников могут самопроизвольно размыкаться.
По этим причинам при использовании реле необходимо соблюдать ряд ограничительных мер, указанных в сопроводительной документации.
Геркон (сокращение от слов «герметичный контакт») – это механический датчик, замыкающий свои контакты при воздействии магнитного поля. Корпусом геркона служит герметичная стеклянная колба, внутри которой параллельно друг другу располагаются две металлические пластины. С электрической точки зрения стандартный геркон эквивалентен одиночной замыкающей кнопке без фиксации положения.
Достоинства герконов (англ. «Reed Switches»):
Малая мощность, требуемая для управления (50…200 мВт);
Низкое сопротивление между замкнутыми контактами (0.05…0.2 Ом);
Высокое сопротивление между разомкнутыми контактами (10’”… 10’^ Ом);
Полная гальваническая развязка за счёт стеклянного корпуса;
Достаточное для практики быстродействие (0.5… 1.5 мс);
Длительный срок службы (10^.. 10^ переключений);
Механическая устойчивость, широкий диапазон температур (-60…+150’С), возможность эксплуатации в запылённых и агрессивных средах.
В зависимости от принципа действия герконы подразделяются на замыкающие и переключающие. В зависимости от коммутируемого напряжения различают низковольтные (менее 1 кВ) и высоковольтные герконы. В зависимости от длины корпуса – стандартные и миниатюрные (менее 10 мм).
Основные области применения герконов: реле, клавиатуры, промышленные и охранные датчики. Ведущими производителями герконов на мировом рынке являются фирмы: OKI (Япония), Hamlin Electronics (США), Fujitsu (Япония), РЗМКП (Россия) и др.
На Рис. 3.25, а…и показаны схемы подключения герконов к МК.
Рис. 3.25. Схемы подключения герконов к МК (начало):
а)/1/ – это узконаправленный датчик магнитного поля, состоящий из геркона КЭМ-1А (SF1), помещённого в металлический корпус от конденсатора КБГ-М с прорезью;
б) датчик тока на основе геркона КЭМ-2 с намотанным на его баллон проводом (8 витков ПЭВ-2.0). МК фиксирует замыкание/размыкание контактов SF1 при токе срабатывания 2 А и токе отпускания 1.5 А. Положение геркона внутри катущки Ы подбирается экспериментально;
в) цепочка С/, R1 устраняет ложные срабатывания геркона SF1 и «дребезг» его контактов. Для ускорения заряда конденсатора С/ можно временно перевести линию МК в режим выхода с НИЗКИМ уровнем, при этом резистор /?2ограничивает ток через ключевой транзистор МК;
Рис. 3.25. Схемы подключения герконов к МК {окончание):
г) подмагничивающая катушка L2 повышает чувствительность срабатывания датчика тока. Катушки L/, L2 наматываются поверх геркона SFI и содержат соответственно 10 витков провода ПЭВ-0.8 и 200 витков провода ПЭВ-0.06;
д) последовательное включение герконов ^SF/… 5/77 с логической функцией «И»;
е) параллельное включение герконов 5F/… 5/77 с логической функцией «ИЛИ»;
ж) резистор R1 защищает вход МК от мощных электромагнитных наводок на контакты геркона SF1. Конденсатор С/ служит первой ступенью подавления «дребезга» механических контактов. Окончательная фильтрация сигнала осуществляется программно;
з) помехоустойчивый опрос геркона SF1, который может замыкаться с частотой до 100 Гц. Функцию ФНЧ выполняют цепочки RI, С/ и R2, С2\
Назначение и область применения
Герконовые датчики, несмотря на вытеснение их датчиками Холла, по-прежнему находят применение во многих устройствах и системах:
- Клавиатуры синтезаторов и промышленного оборудования. Конструкция датчиков исключает возможность возникновения искры. Поэтому в первую очередь их применяют на взрывоопасном производстве, где присутствуют горючие испарения или пыль.
- Бытовые счетчики.
- Автоматические системы охраны и контроля положения.
- Оборудование, работающее под водой или в условиях высокой влажности.
- Телекоммуникационные системы.
- Медицинское оборудование.
В системах безопасности применяются устройства, состоящие из геркона и магнита. Они сообщают об открытии или закрытии дверей.
Также применяются герконовые реле, состоящие из контактного датчика и проволочной обмотки. Такая система обладает некоторыми преимуществами: простота, компактность, влагостойкость, отсутствие движущихся деталей.
Используются герконы и в особых областях — это механизмы защиты от перегрузок и короткого замыкания высоковольтных и радиотехнических электроустановок. Также это высокомощные радары, лазеры, радиопередатчики и прочее оборудование, работающее под напряжением до 100 кВ.
Датчики с магнитными контактами весьма широко используются в системах безопасности и автоматике. Эти изделия способны функционировать при любой температуре, на них не оказывает какого-либо воздействия внешняя среда, они не страдают от грязи и пыли, присутствующей в атмосфере. Так как рабочие контакты находятся внутри инертной среды, которая надежно изолирована, сдетонировать они не могут.
Описываемые элементы зачастую на практике воспринимаются как предназначенные для отслеживания открывания и закрывания дверей, однако на самом деле они могут фиксировать и состояние окон, ящиков бюро, несгораемых шкафов, сейфов и иных аналогичных объектов. Так как контакты внутри этих устройств замыкаются совершенно без звука, их можно устанавливать в педали и кнопки стационарного типа, предназначенные для подачи сигнала тревоги, также они подойдут для слежения за стеклом, чтобы просигнализировать, если оно было разбито.
На видео: Как работает геркон? Как подключается?
Устройство детали

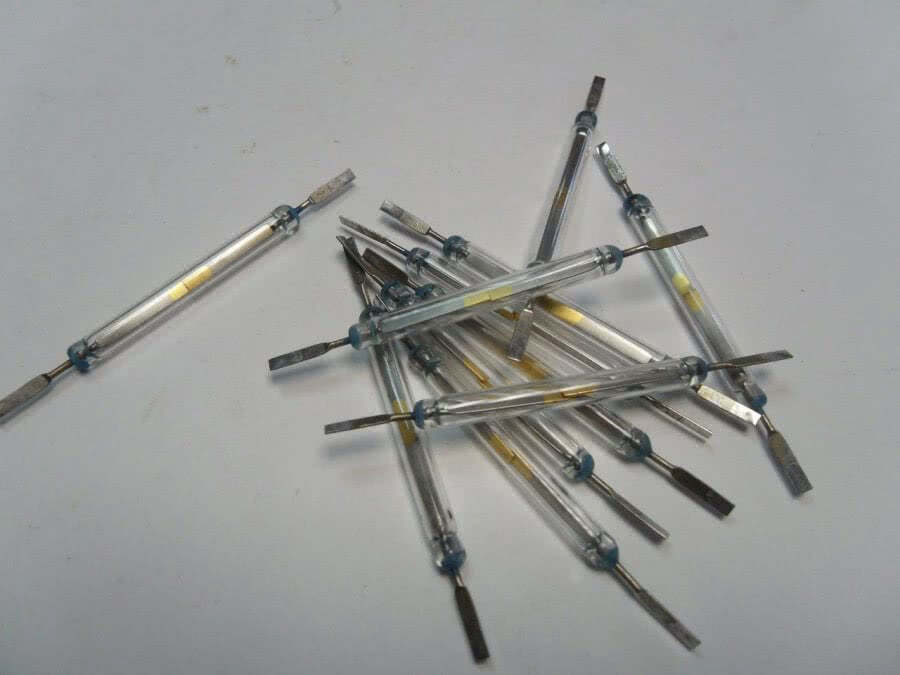

Датчик геркон выглядит как небольшая стеклянная трубочка из зеленого полупрозрачного стекла. С двух сторон имеются проволочные выводы. Они позволяют припаять деталь к плате или подсоединить к ней провода. Существуют и трехконтактные модели.
Внутри стеклянной трубочки есть полость с безвоздушной средой. В полости находятся контакты, которые подключены к выводам прибора, находящимся снаружи. Такая деталь не имеет полупроводников. Поэтому она может работать на переменном токе.
Герконы довольно разнообразны по размерам. Небольшие модели имеют длину 10-15 мм. Более крупные бывают размером с ладонь.
Примеры практического применения в быту
Как и было обещано в начале статьи, приводим пару полезных схем, в которых используются герконы. Начнем с универсального управления освещением в прихожей. Принцип работы заключается в следующем: при открытии входной двери автоматически включается свет, и спустя несколько минут выключается. При достаточном уровне освещения, свет в прихожей не включается.
Схема управления освещением прихожей
Обозначения:
- Резисторы: R1 – 68 кОм, R2 – 33 кОм, R3 – 470 кОм, R4 – 10 кОм, R5 – 27 кОм.
- Конденсаторы: С1 – 0,1 мкФ, С2 – 100 мкФ х 25 В, С3 – 470 мкФ х 25 В.
- Стабилитрон и диоды: VD1 – КС212Ж, VD2 и VD3 – КД522 (1N4148), VD4 – КД209 (1N4004).
- Транзисторы: VT1 и VT2 – ÌRF840.
- SG1 – любой обычный герконовый датчик, например, 59145-030.
- FR1 – фоторезистор, подойдет любого типа с сопротивлением на свету не ниже 8 кОм, в темноте – 120-180 кОм.
- Триггер D1 – К561ТМ2 (СD4013).
Настройка схемы сводится к подбору сопротивления R1, для выбора оптимального времени задержки отключения освещения.
Теперь рассмотрим схему простой домашней сигнализации, где в также используется типовой герконовый датчик для двери.
Простая домашняя сигнализация
Обозначения:
- Резисторы: R1, R2 и R3 – 100 кОм, R4 – 33 кОм, R5 – 100 кОм, R6 – 1 кОм.
- Конденсаторы: С1 – 100 мкФ х 16 В, С2 – 50 мкФ х 16 В, С3 0,068 мкФ.
- Диоды и светодиод: VD1 и VD2 – КД522 (1Т4148), HL1 — АЛ307Б.
- Транзисторы: VT1 – КТ829, VT2 – К361.
- Микросхема: К561ЛА7.
- S1 – герконовый датчик 59145-030.
В качестве сирены используется звуковой оповещатель АС-10.
Питание схемы осуществляется от аккумулятора 12 В, емкостью 4 А*ч.
Герконы КЭМ – герметизированные магнитоуправляемые контакты. Герконы серий КЭМ-1, КЭМ-2 и КЭМ-6 – замыкающие; серии КЭМ-3 – переключающие.
Предназначены для коммутации электрических цепей постоянного и переменного тока частотой до 10 кГц с активной и индуктивной нагрузкой напряжением до 300 В, силой тока до 4 А и коммутируемой мощностью до 30 Вт (ВА).
В зависимости от значения магнитодвижущей силы срабатывания (МДС) герконы КЭМ делятся на четыре группы чувствительности – 0, А, Б и В. Вид монтажа – в отверстия, под пайку.
Герконы широко применяются в коммутационных изделиях, таких как: управляемые контакты реле, магнитные выключатели, различные датчики в бытовой, промышленной и специальной аппаратуре, измерительные приборы. Широкий спектр применений для конструкторов возможен благодаря преимуществам герконов:
- контакты находятся в полностью герметичном стеклянном корпусе, потому герконы могут применяться в условиях повышенной влажности и запыленности в широком диапазоне рабочих температур (от -60°С до +150°С)
- высокое быстродействие срабатывания – 0,5…2,0 мс
- низкая потребляемая мощность – 50…200 мВт
- полная гальваническая развязка цепей управления и нагрузок
- низкое сопротивление контактов – 0,1…0,5 Ом
- частота коммутации – не более 50 сраб/с
- высокая вибро- (до 10g) и удароустойчивость (до 150g)
- большой ресурс работы – количество срабатываний 10 4 …10 8
На пределе коммутационного ресурса могут возникать отказы срабатывания – явления сваривания или залипания контактов. Это происходит вследствие износа: механического, химического (коррозии), электротермического.
Характеристики, расшифровка обозначений, устройство, чертежи и размеры герконов КЭМ указаны ниже.
Наша компания гарантирует качество и работу герконов в течение 2 лет с момента их приобретения. Это подкрепляется необходимыми документами по качеству.
Окончательная цена на герконы КЭМ зависит от количества, сроков поставки, производителя, страны происхождения и формы оплаты.
«>
Устройство и принцип работы
Принцип работы геркона похож на выключатель. Его составляющие — пара сердечников, проводящих ток и зазор. Их герметично запаивают в стеклянной колбе, у которой инертная среда. Благодаря этому исключается процесс окисления.
Управляющая обмотка находится вокруг колбы и питается постоянным током, за счет которого работает. Магнитное поле генерируется с помощью обмотки после подачи питания. После отключения от питания катушки магнитный поток прекращается. После этого размыкаются пружинами контакты. Так как трение отсутствует, они являются абсолютно надежными.
У герконового датчика есть своя особенность: в состоянии покоя на пружины реле не действуют никакие силы. Благодаря этому они замыкают контакт за несколько секунд.
Магниты постоянного характера также используются. Их принято относить к поляризованным. Стандартные устройства работают по другому принципу функционирования. Система магнитов под воздействием электромагнита заряжает каждый сердечник потенциалом.
Это заставляет их размыкать цепь и отталкиваться друг от друга.
Герконы, которые переключаются, состоят из трёх контактов. Два из них сделаны из специального ферромагнитного сплава, один не магнитится. Когда наводится магнитное поле, разомкнутые контакты замыкаются, при этом пара немагнитного размыкается.
Как осуществляется управление
Управление герцогом осуществляется несколькими способами. Самый простой — управление магнитом в электрической схеме. Его перемещение осуществляется линейным способом. Это актуально для охранных сигнализаций, в которых магнит крепится на дверь, после чего геркон срабатывает (при закрытой двери).
Существует угловое перемещение магнита. Его используют редко, когда недоступны к применению остальные способы.
Перекрытие шторкой, как один из способов, уже не применяется. Его использовали для вычислительных устройств и их клавиатур до девяностых годов.
Простые примеры использования в быту
Геркон – простая деталь, поэтому радиолюбители охотно собирают на ней различные устройства своими руками. Ниже приведены 3 популярных решения, которые реализуются с помощью этой детали:
- Сигнализация. На двери закрепляется потайной магнитик (желательно использовать неодимовый). На облицовке устанавливается геркон двери. Крепить нужно так, чтобы при открытом проходе выводы геркона размыкались, а при закрытом — замыкались. В результате состояние двери преобразуется в электрический сигнал. Его можно преобразовать и в звук сигнализации.
- Самодельный бортовой компьютер на велосипед. В данном случае магнит устанавливается на колесо или ведущую звездочку велосипеда. Геркон фиксируется на раме «железного коня». Чем выше скорость движения велосипеда, тем чаще магнит оказывается в непосредственной близости от детали. С помощью схемы на микроконтроллере данные импульсы можно преобразовать в текущую скорость велосипеда или посчитать пройденное за день расстояние.
- Использование в качестве концевого выключателя на подвижных механизмах (например, на автоматических воротах).
Принцип работы геркона основан на его взаимодействии с магнитным полем. Если поднести к геркону намагниченный предмет, его выводы замкнутся. А если поместить эту деталь в поле управляемого электрического магнита, то получится реле с повышенной износоустойчивостью.
Выбирать данный прибор следует исходя из предельно допустимого тока и напряжения. Одновременно необходимо учесть и условия эксплуатации. Такие устройства, как электромагнитный замок домофона, находящийся вблизи геркона, способны влиять на его работу.
Особенности конструкции
Герметичный контакт, которым по сути является этот элемент, получил свое название от сокращения описывающего его словосочетания. По своей конструкции – это просто контакт в корпусе из стекла. Но поскольку электротехника – это наука о контактах, плохое качество которых является причиной многих неисправностей, геркон сконструирован, как супер-контакт.
Две контактные пластины из магнитомягкого материала в области соприкосновения покрыты специальным образом другими металлами для получения большого срока службы при сохранении минимального сопротивления. Их окружает инертный газ (обычно азот) под давлением. Таким образом на многие годы обеспечиваются стабильные условия, позволяющие выполнять за время службы миллион или более срабатываний.
В зависимости от назначения датчика для срабатывания геркона используются магнитные поля. Это может быть поле постоянного магнита, перемещающегося, например, вместе с дверью или окном относительно рамы, на которой закреплен геркон. Но и электромагнитное поле катушки, через которую питается обмотка электродвигателя, также приведет к срабатыванию геркона, если ток будет определенной силы.
Магнитное поле намагничивает контакты геркона, делая их разноименными магнитными полюсами. И если напряженность этого поля достигает некоторой предельной величины, полюсы-контакты слипаются между собой. В таком состоянии они будут до тех пор, пока напряженность магнитного поля не уменьшится до определенной величины. После этого контакты возвращаются в исходное положение.
Принцип действия геркон ового реле
В работе нормально замкнутого геркон а используется принцип взаимодействия сил, возникающих между магнитными телами. В электромагнитном поле появляются и передаются импульсы, начинают двигаться электроны, вызывающие перемещение и деформацию токопроводящих контактов.
Изменение положения и состояния магнитного концевика в конкретном устройстве или в цепи, приводит к размыканию контактов. Дальнейшей изменение их положения происходит под действием других подвижных элементов — кнопок, концевых пружин, дисков и т.д. Таким образом, происходит поочередное включение и выключение контактов.
Данный принцип работы стал основой функционирования промежуточного геркон ового реле, действующего на замыкание. Его конструкция состоит из двух сердечников и герметичного прочного стеклянного баллона, наполненного газом или газовой смесью. Сам баллон находится под постоянным действием электрического тока. Газы препятствуют окислению металлических сердечников.
При подключении к такому геркон у постоянного тока, происходит образование мощного вокруг сердечников. Наличие специальных зазоров значительно облегчает прохождение этого поля между частями реле. Далее наступает возникновение автономного магнитного потока, движущегося в заданном направлении. Соединение сердечников значительно ускоряется за счет их покрытия драгоценными металлами с более низким сопротивлением, чем у обычного материала.
Постоянный магнитный поток обеспечивается особенностями конструкции геркон ового реле. Однородность и целостность деталей создается за счет литья и штамповки, а для соединения их между собой используются сварочные процессы. Поэтому катушка реле намагничивается в минимальной степени. По такой схеме работает геркон овое реле, принцип действия которого достаточно простой. В случае прекращения подачи постоянного тока, произойдет размыкание контактов, а магнитный поток исчезнет.
Принцип работы этого коммуникационного устройства, название которого расшифровывается как «герметичный контакт», можно объяснить следующим образом. Геркон – миниатюрная цилиндрическая стеклянная колбочка, в противоположные концы которой впаяны два контакта, обладающие ферромагнитными свойствами: подвижный и неподвижный. Колба либо вакуумирована, либо наполнена инертным газом, дабы продлить срок их службы.
Если поднести к ней магнит, то подвижный контакт соприкоснется с неподвижным и цепь замкнется. При этом вы услышите характерный щелчок. Если магнит убрать — контактны вновь разомкнутся. Вместо постоянного магнита можно использовать и соленоид. Так работает нормально разомкнутый или замыкающий геркон — одна из самых популярных его разновидностей.
Принцип действия
Срабатывание устройства (замыкание, размыкание или переключение контактов) требуется воздействовать на элемент магнитным полем, напряженность которого будет достаточной для коммутации. В качестве источника такого поля может выступать обычный или электромагнит.
Под воздействием силовых линий происходит намагничивание контактов и по преодолению порога упругости они коммутируют цепь.
Принцип работы нормально-разомкнутого геркона
Соответственно, как только на контактную группу перестанет действовать магнитное поле, она вернется в исходное состояние. То есть, функционально контакты помимо своего прямого назначения играют роль магнитопровода и упругого элемента.
Устройства с нормально-замкнутыми контактами действуют несколько иначе. Их ферримагнитные упругие элементы, попадая под воздействие магнитного, поля приобретают одинаковый заряд, что заставляет их отталкиваться, разрывая контакт.
Принцип действия нормально-замкнутого геркона
Иногда в таких коммутаторах только один упругий элемент выполнен из ферримагнитного сплава, в результате приближения магнита он притягивается к нему, отключая цепь.
Подобный принцип задействован в герконах с переключающей группой контактов, в котором два из них изготавливаются из магнитного материала. Под воздействием магнита они притягиваются друг к другу, а немагнитный контакт остается в исходном положении. В результате происходит перекоммутация цепи.
Срабатывание переключающего геркона
Классификация герконов
Принцип работы нормально-разомкнутого геркона
Герконовые переключатели подразделяются на виды по нескольким критериям.
Нормальное состояние контактов
Контакты бывают:
- замкнутые – размыкание цепи происходит посредством магнитного поля;
- переключаемые/бистабильные — один контакт замыкается при воздействии поля, другой – если его нет;
- разомкнутые – геркон срабатывает в момент образования магнитного поля.
Принцип действия нормально-замкнутого геркона
Модели с переключаемыми контактами имеют 3 вывода.
Конструкция
Срабатывание переключающего геркона
Существуют такие датчики:
- гильзовые – стеклянная оболочка заполняется инертным газом либо воздухом;
- ртутные – для улучшения коммутации, снижения сопротивления и устранения вибраций контакты покрываются ртутью.
Гильзовые герконы имеют сухие контакты.
Технические параметры
В зависимости от технических характеристик бывают:
- Геркотрон – герконовое реле с изоляцией высоковольтного типа. Работает в сети под напряжением 10-100 кВ.
- Газакон – модификация, которая запоминает положение контактов после выключения магнитного поля.
- Герксикон – реле, с помощью которого активируется сигнализация и оборудование мощностью до 3 кВт. Отличается повышенным током коммутации и дугогасительными контактами.
Устройства могут заменить электромеханическое реле.
Электронная библиотека
Электротехника и промышленная электроника / Магнитные элементы электронных устройств / 4.6. Магнитоуправляемые герметизированные контакты (герконы)
Автоматизированные системы управления в производственных условиях могут подвергаться воздействию агрессивной окружающей среды в виде пыли, газа, повышенной влажности и других факторов, вызывающих коррозию и преждевременный износ. В электромагнитных реле наиболее уязвимым звеном являются контакты. Герметизация контактов повышает надежность работы реле в целом.
Герметизированные магнитоуправляемые контакты (герконы)
нашли широкое применение в безъякорных реле в качестве концевых и путевых выключателей, датчиков положений и перемещений, координатных переключателей, в охранной сигнализации.
Простейший магнитоуправляемый контакт (МУК) представляет собой стеклянную трубочку (колбочку) с впаянными в нее пермаллоевыми пластинками – контактами, между которыми оставлен рабочий зазор. Колбочка заполнена азотом или другим инертным газом для предотвращения электрокоррозии. Под воздействием внешнего магнитного поля между пластинками возникает тяговое усилие и они смыкаются. Соприкасающиеся поверхности контактов покрыты серебром, золотом, родием.
Некоторые модификации герконов показаны на рис. 4.8: а
– симметричные;б – несимметричные замыкающие;в – переключающие;д – ртутный;е – ртутный плунжерного типа. Возможны и другие модификации, в частности, поляризованные. Поляризацию осуществляют путем размещения внутри колбочки тонких пластинок постоянных магнитов. В ртутных МУК (рис. 4.8,д ) ртуть, смачивая пластину, поднимается по ней к контактирующим частям, обеспечивая высокую частоту переключения. Частотой переключения до 800 Гц обладают ртутные МУК плунжерного типа. Пермаллоевый плунжер перемещается под действием электромагнитного усилия к левому или правому контакту в цилиндрической направляющей, наполненной ртутью. На рис. 4.8,г – МУК дифференциального типа. Он имеет две обмотки – правую и левую.
Рис.
4.8. Конструктивное исполнение магнитоуправляемых контактов
Магнитное поле, управляющее контактами, создается током в обмотке, представляющей соленоид, внутри которого размещен МУК, или постоянным магнитом.
По сравнению с обычными реле герконы имеют ряд преимуществ: высокая надежность коммутации в любой среде, длительный срок службы (до 108 – 109 срабаты
ваний), высокое быстродействие, вибрационная и радиационная устойчивость, низкая стоимость, малые габариты и вес.
Не лишены они и недостатков: малое число контактных групп, одна пара контактов в одной колбочке, дребезги при замыкании, большая, чем у обычных реле, намагничивающая сила срабатывания из-за нескольких воздушных промежутков.
Для увеличения числа контактов в одном соленоиде размещают несколько герконов, но недостаток их в том, что срабатывают они неодновременно из-за различия магнитных сопротивлений, т.к. МУК, сработавший первым, шунтирует магнитные пути других МУК.
Одна из разновидностей МУК – ферриды
. ЭтоМУК с памятью . Если МУК снабжен внешним магнитным сердечником с прямоугольной петлей гистерезиса, то при подаче на его обмотку импульса тока МУК срабатывает и остается в таком положении до подачи импульса обратной полярности. Сердечник может располагаться внутри колбочки. Для размыкания контактов нужно подать строго определенный ток обратной полярности. При большом токе сердечник перемагнитится в противоположном направлении и контакты снова замкнутся. Для предотвращения этого ферриды обычно снабжают двумя обмотками: рабочей и поляризующей.
Сейчас выпускаются МУК с внутренним объемом колбочки не более 2,5 мм3 на контакт. Они сравнимы по размерам с интегральными схемами. В качестве контактов используются пленочные пермаллоевые покрытия. Минимальный коммутирующий ток до 10-12 А, напряжение срабатывания (1,3 — 23) В, отпускания (1,15 — 3) В. Ведутся разработки по созданию мощных МУК. Уже выпускаются МУК на максимальную коммутируемую мощность до 250 Вт, коммутируемый ток до 4 А и напряжение до 10000 В.
Герконы: способы управления, примеры использования
Герконы имеют ряд механических и электрических параметров, которые характеризуют их свойства. Эти параметры можно разделить на две большие группы: механические и электрические.
Механические параметры герконов
К механическим параметрам относится магнитодвижущая сила срабатывания. Этот параметр показывает, при каком значении напряженности магнитного поля происходит срабатывание и отпускание контакта. В технической документации это называется как магнитодвижущая сила срабатывания (обозначается Vср) и магнитодвижущая сила отпускания (обозначается Vотп). Немаловажными параметрами геркона, в ряде случаев основными, является скорость его срабатывания и отпускания. Эти параметры измеряются обычно в миллисекундах и обозначаются соответственно как tср и tотп, которые в целом характеризуют быстродействие геркона.
Герконы, имеющие меньшие геометрические размеры обладают более высоким быстродействием. Максимальное число срабатываний, или попросту ресурс, также относится к группе механических параметров. Этот параметр оговаривает, при каком числе срабатываний все свойства геркона, как механические, так и электрические сохраняются в пределах допустимых значений. В технической документации обозначается как Nmax.
Размеры геркона.
Электрические параметры герконов
Эти параметры такие же, как у обычных механических контактов. Сопротивление, измеренное между замкнутыми контактами называется сопротивлением контактного перехода и обозначается как Rк, а сопротивление, измеренное между разомкнутыми контактами есть не что иное, как сопротивление изоляции Rиз. Электрическая прочность геркона. Этот параметр характеризует пробивное напряжение Uпр. Это напряжение в основном определяет качество изоляции между контактами, которое в свою очередь обусловлено качеством вакуума или заполнения колбы инертными газами. Кроме этого пробивное напряжение зависит от величины зазора между контактами и качества их покрытия.
Мощность, коммутируемая герконом определяется в основном его конструкцией: материалом и размерами контактов, а также типом покрытия контактных площадок. В технической документации этот параметр обозначается как Pmax. Емкость, измеренная между разомкнутыми контактами обозначается как Cк. Она зависит лишь от геометрических размеров геркона и расстояния между разомкнутыми контактами. Все технические характеристики основных типов герконовых выключателей приведены в таблице ниже:
Таблица стандартных технических характеристик герконов.
Достоинства герконовых реле:
- Полная герметизация контакта позволяет их использовать герконовые реле в различных условиях влажности, запыленности и т. д.
- Высокое быстродействие, что позволяет использовать герконовые реле при высокой частоте коммутаций.
- Гальваническая развязка коммутируемых цепей и цепей управления герконовых реле.6. Расширенные функциональные области применения герконовых реле.
- Надежная работа в широком диапазоне температур
Будет интересно Дроссели в электрике: что это и где используются?
Недостатки герконовых реле:
- Восприимчивость к внешним магнитным полям, что требует специальных мер по защите от внешних воздействий.
- Хрупкий корпус герконов, чувствительный к ударам.
- Малая мощность коммутируемых цепей у герконов.
- Возможность самопроизвольного размыкания контактов герконовых реле при больших токах.
Геркон на бумаге.
