Опрессовка водопровода: как опрессовывать, какое давление опрессовки воздухом

Оглавление

Лица, осуществляющие проверку

Для проверки качества работ по сооружению внутренней и наружной канализационных сетей составляется комиссия, в состав которой включаются представители:

Проектировщик (представители авторского надзора);
Компании, исследующие геологию, гидрологию и другие характеристики местности (профильные специалисты);
Подрядчик (специалисты, руководители СМР, работники ПТО);
Заказчик (инспекторы технадзора);
Возможно участие представителей Госнадзора.

Каждая из сторон отвечает за свою область тестирования и несёт за неё ответственность. В случае обнаружения несоответствия нормативным требованиям или проектной документации (по ошибке или недогляду), виновники могут нести определённую законодательно ответственность. После проведения испытаний сети составляется акт о проведении и результатах. Акт подписывается всеми участниками комиссии.

Гидравлические тесты обязательны:

по окончании отопительного периода;
перед запуском (независимо от того, тестировалась ли схема перед консервацией на лето);
после ремонта или реконструкции;
при первичном запуске системы.

Выберите калькулятор для расчета стоимости работ

Расчет стоимости договора на гидравлические испытания
Расчет стоимости химической промывки теплообменника
Расчет стоимости обслуживания (ТО) ИТП и ЦТП
Расчет стоимости установки УУТЭ
Расчет стоимости проектирования теплового пункта
Расчет стоимости эксплуатации инженерных систем
Расчет стоимости химической промывки трубопроводов ЦО
Расчет стоимости диагностики повреждений трубопроводов

Краткое описание

Суть гидравлических испытаний заключается в том, что в систему под напором подается вода. На протяжении определенного периода времени за контуром наблюдают, чтобы сделать вывод о его техническом состоянии.

Алгоритм процесса выглядит следующим образом:

Система теплопотребления отсекается от сетевого трубопровода при помощи запорной арматуры.
Из контура сливается теплоноситель.
Схема заполняется водой. Температура вода должна быть не выше 45 °С.
Параллельно через специальные или спускные отверстия удаляется воздух.
Если комплекс теплопотребляющих устройств используется для отопления помещений 4-5 лет, регламент предписывает предварительно произвести его промывку от осадка и возможных механических примесей.
При помощи насосов в системе нагнетается давление до уровня эксплуатационного.
Напор поддерживается на протяжении всего периода проведения гидравлического теста (от 10 минут и более).

В целом длительность испытания определяется материалом труб и теплораспределительного оборудования, их изношенностью и коэффициентом тепловой нагрузки.

Если на данном этапе технологического процесса не выявлены технические дефекты, величину напора доводят до уровня испытательного.

При этом следят за показаниями установленных на оборудовании манометров: если в течение времени тестирования испытательное давление не снизилось, или уменьшилось незначительно(до 0,2 кгс/см2), контур считается достаточно герметичным и пригодным к использованию.

Если сразу подать в систему теплоноситель под давлением, значительно превышающим расчетное, возрастает риск повреждения трубопровода и выход контура из строя.

Если в процессе тестирования:

не обнаружена течь;
не появились трещины или свищи;
нет запотевших поверхностей,

То схема считается успешно прошедшей испытание на прочность.

Если тесты показали необходимость замены или ремонта отдельных элементов гидравлической или паровой системы, процесс прекращают до окончания работ, а затем проводят по указанному алгоритму снова.

Для различного оборудования, а так же для участков трубопровода, выполненных из разных материалов, гидравлические испытания проводят раздельно. Соответственно, и величина напора может существенно разниться на разных участках. Например, сегменты, выполненные из чугуна более хрупкие, и запас их прочности предписывает подачу давления меньшего, чем стальным.

Для энергоустановок, характеризующихся небольшой тепловой нагрузкой, гидравлические испытания могут быть заменены пневматическим.

Определение параметров для гидравлических испытаний

Температура

Гидравлические испытания могут проводиться при t окружающей среды минимум в 5°C. Температура проверочной жидкости при этом находится в коридоре от 5°С до 40°C, если в технической документации не указано другое. Для пневматических испытаний допускаются термометры, цена деления шкалы которых не превышает 0,1°C.

Давление

Гидравлические испытания трубопроводов давлением на герметичность подходят для проверки трубопроводных систем любой сложности, в том числе и тех, где имеются трубы и контуры с разным рабочим давлением. В таком случае определение проверочного давления проводится исходя из максимального рабочего давления в системе. Оно принимается за 100%, соответственно, проверочное давление будет выше его на 25-50%. Это позволяет быть уверенным в том, что даже в случае превышения нагрузки на систему она не выйдет из строя и не будет угрозы создания аварийной ситуации.

Пределы давления для отдельных участков трубопровода, так же как и проверочные давления, рассчитываются на заводе при изготовлении оборудования. С завода трубы выпускаются вместе с паспортом, в котором указана эта информация в дополнении к свидетельству об изготовлении.

Перед проверкой, которая осуществляется на месте монтажа, принято уточнять пределы давления, указанные в сопроводительных документах, у производителя. На основе предельно допустимого рабочего давления и других параметров, указанных в документации, можно рассчитать предельное давление самостоятельно и обратиться к производителю за дополнительной информацией.

Подготовка к гидроиспытаниям

Рабочее давление является важным показателем устойчивости работы системы; от него зависит циркуляция теплоносителя, а, значит и то, насколько успешным будет отопление в доме. Каждое строение нуждается в своем рабочем давлении. Его величина определяется, главным образом, количеством этажей (высотой дома), что логично: чем выше постройка, тем сильнее должен быть напор.

Передвижение горячей массы воды по трубам вызывает сложные процессы на стыке сред с разной температурой. Это приводит к резким скачкам давления, известным как гидравлические удары, причем предсказать или предупредить их появление практически невозможно. Именно поэтому опрессовку проводят «с запасом» (иногда с превышением рабочего давления на 40%), чтобы проверить, как поведет себя система в экстремальных условиях. Перед процедурой систему подготавливают следующим образом:

Осматривают вентили и остальную запорную арматуру, тестируют их работоспособность.
Если есть необходимость, улучшают герметичность, для чего в трубопроводной арматуре меняют сальники (уплотнители подвижных деталей).

Опрессовка труб на смонтированной системеИсточник stroychik.ru

Проводят ревизию изоляции коммуникаций, реставрируют, если она нарушена.
Внутреннюю систему дома отсекают от внешней с помощью глухой заглушки.

После завершения подготовки систему заполняют водой для проведения следующего этапа. Используется вода из водопровода; ее подключают через кран, расположенный на обратке (спускной).

ДОПОЛНИТЕЛЬНЫЕ ТРЕБОВАНИЯ К ИСПЫТАНИЮ НАПОРНЫХ ТРУБОПРОВОДОВ И СООРУЖЕНИЙ ВОДОСНАБЖЕНИЯ И КАНАЛИЗАЦИИ, СТРОЯЩИХСЯ В ОСОБЫХ ПРИРОДНЫХ И КЛИМАТИЧЕСКИХ УСЛОВИЯХ

7.45. Напорные трубопроводы водоснабжения и канализации,
сооружаемые в условиях просадочных грунтов всех типов вне территории
промышленных площадок и населенных пунктов, испытываются участками длиной не
более 500 м; на территории промышленных площадок и населенных пунктов длину
испытательных участков следует назначать с учетом местных условий, но не более
300 м.

7.46. Проверка водонепроницаемости емкостных сооружений,
построенных на просадочных грунтах всех типов, должна производиться по
истечении 5 сут после их заполнения водой, при этом убыль воды за сутки не
должна превышать 2 л на 1 м2 смоченной поверхности стен и днища.

При обнаружении течи вода из сооружений должна выпускаться и
отводиться в места, определенные проектом, исключающие подтопление застроенной
территории.

7.47. Гидравлическое испытание трубопроводов и емкостных
сооружений, возводимых в районах распространения вечномерзлых грунтов, следует
производить, как правило, при температуре наружного воздуха не ниже 0 °С, если
другие условия испытания не обоснованы проектом.

Информация об актах испытаний

Когда испытания проводит строительная организация или комиссия, то представляется следующая документация:

исполнительная схема;
проект испытываемого участка;
журнал сварочных работ;
журнал изоляционных работ;
акт испытания на прочность и герметичность.

В качестве дополнительного приложения выступают сертификаты на детали и трубы, а также паспорта на оборудование. Результатом испытания отдельного участка является акт.

По результатам расследования утечки комиссия составляет акт, к нему прилагаются материалы, которые должны содержать:

наименование организации;
состав комиссии;
сведения о параметрах испытания;
сертификат на разрушившуюся (дефектную) трубу;
сведения о конструкции трубопровода;
выписку из журнала сварочных работ;
высотную отметку места разрыва;
акт производства и приемки строительно-монтажных работ.

Акт испытания трубопровода на прочность составляется с учетом действующего регламента. Он обязательно предполагает указание состава комиссии, сроков выполнения работ и заключение, подписи ответственных лиц. Из указанных документов можно будет узнать, при каких параметрах проводилась проверка на герметичность. Сюда следует отнести не только давление, но и общую протяженность системы. Акт испытания трубопроводов на прочность будет содержать наименование используемых приборов, иного оборудования, а также места их установки и протяженность участка, с которого осуществлялось удаление воды после испытания.

Как подготавливается к испытаниям трубопровод тепловых сетей

Если речь идет о проверке старых сооружений, специалисты предварительно очищают магистрали:

паропроводы продувают паром, который сбрасывается в атмосферу;
в закрытые водяные сети подается под давлением вода, поступающая от компрессора (та процедура носит название промывки);
открытые системы подлежат гидропневматической промывке и дезинфекции в соответствии с нормами СанПиН.

После этого инициируется повторная промывка тепловых сетей, но уже не технической, а чистой питьевой водой. Сколько нужно промывать магистраль? Столько, сколько потребуется, вернее, до тех пор, пока вода не будет соответствовать санитарным нормам питьевой.

Специфика составления акта испытаний

Независимо от типа и метода проверки документ должен содержать в себе следующие пункты:

Шапка документа, где должны быть указаны дата составления и город, в котором составляется и подписывается документ. Указание города является обязательным, так как подписание акта может происходить за пределами населенного пункта, где производился монтаж или ремонт системы стока воды.

Также в этой части документа должны быть указаны название организаций и полное имя руководителей, как в уставе организаций, производивших контроль, испытание и технический или авторский надзор за ходом выполнения работ.

Также в этом пункте должны быть сноски на проектные отметки и координаты сточной системы, согласно генерального плана или специальных разделов проекта строительства.

Образец заполнения шапки документа

После шапки документа идет выписка из технических условий, согласно которым производились опыты. Этот раздел содержит формулы расчета, перечень необходимого испытательного оборудования, условия и порядок проведения работ.

При заполнении этого пункта применяются данные, снятые с измерительных приборов во время исследований. Если сам акт данного раздела не содержит, то должна быть ссылка на протокол испытаний, в котором подробно описывается процесс и производятся все расчеты. Все результаты могут быть сведены для удобства в единую таблицу.

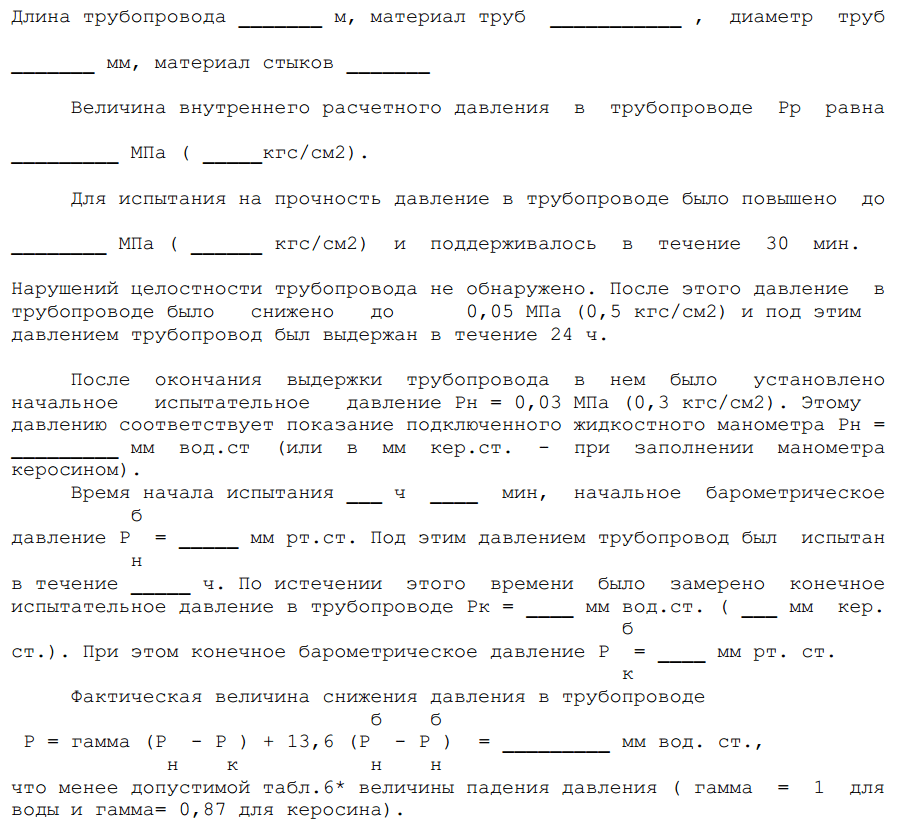

Образец заполнения раздела замеров и расчетов

Последним пунктом заполняется решение комиссии, где указывается результат проведения испытаний и вывод о готовности приемки сливной системы в эксплуатацию. В случае несоответствия указывается причина и даются ссылки на дефектные ведомости и акты на исправление и доработку.

В случае, когда трубопровод прошел все испытания, указываются полные данные всех членов приемочной комиссии и их подписи, после чего данный документ становится основанием для составления акта разногласий или ведомости выполненных работ, согласно заключения экспертной комиссии.

Важным условием составления данного документа является процедура наделения полномочиями членов комиссии, для чего должны быть созданы необходимые приказы руководителей. Также немаловажным являются аттестационные документы всех членов данной комиссии, подтверждающие квалификацию участников проводить исследования или контролировать ход их проведения.

Что такое опрессовка системы отопления и водоснабжения

Отопление и водоснабжение — две системы, состоящие из большого количества самого разнообразного оборудования. Как известно, работоспособность любой многокомпонентной системы определяется самым слабым элементом — при выходе его из строя она останавливается полностью или частично. Чтобы выявить все слабые места и проводится опрессовка отопления и водоснабжения. Если говорить простым языком, специально поднимается давление намного выше рабочего, закачивая жидкость. Делают это при помощи специального оборудования, контролируют давление при помощи манометра. Второе название опрессовки — гидравлические испытания. Наверное, понятно почему.

Опрессовка отопления проводится после любого ремонта или перед отопительным сезоном

Когда проводится опрессовка системы отопления, давление поднимают на 25-80% в зависимости от типа труб, радиаторов, другого оборудования. Понятное дело, что такое испытание выявляет все слабые места — все, что не имеет запаса прочности, ломается, в изношенных трубах и ненадежных соединениях появляются течи. Устранив все выявленные неполадки, обеспечиваем работоспособность своего отопления или водоснабжения на некоторое время.

Если речь идет о централизованном отоплении, то опрессовка обычно проводится сразу после окончания сезона. В таком случае имеется приличный промежуток времени для ремонта. Но это не единственный случай, когда проводятся подобные мероприятия. Опрессовка еще проходит после ремонта, замены любого элемента. В принципе, это понятно, — надо проверить, насколько надежно новое оборудование и соединения. Например, вы спаяли из полипропиленовых труб отопление. Надо проверить, насколько качественными получились соединения. Сделать это можно при помощи опрессовки.

Если говорить об автономных системах в частных домах или квартирах, то новое или отремонтированное водоснабжение проверяется обычно просто пуском воды, хотя и тут проверка на прочность не помешает. А вот отопление желательно испытывать «на полную», причем и перед вводом в эксплуатацию, и после ремонта. Имейте в виду, что те трубопроводы, которые прячутся в стены, в пол или под подвесной потолок, необходимо испытать до того момента, как их закроют. Иначе, если при испытаниях окажется, что там есть утечки, придется все разбирать/разбивать и устранять проблемы. Мало кого это обрадует.

Почему необходимо делать опрессовку трубопроводов заранее, до «пуска» системы

Скажем обнаружились после пайки и монтажа трубопровода утечка. Хорошо если это еще незначительный участок трубопровода и в нем всего лишь вода. А также вас не держит время и кто-то еще, кто зависит от вашего участка труб. Тогда в этом нет ничего страшного, все можно переделать, слив воду и просушив трубы. Это между прочим тоже время, деньги и нервы. А представьте ситуацию, когда у вас в системе дорогой теплоноситель, время ограничено, трубы будут засыпаны землей, а переделываете вы все за свой счет. В этом случае лучше подстраховаться и иметь уже отработанную схему по опрессовке. Именно о таком варианте мы и расскажем далее.

ЧИТАТЬ ТАКЖЕ: Складирование труб: правила, схема, требования, нормы хранения трубного проката, Статьи

Акты пожарных испытаний

В ходе проведения испытаний на работоспособность и безопасную эксплуатацию пожарного оборудования, составляется несколько актов:

проверка пожарных гидрантов;
диагностика внутреннего водопровода;
проверка на безопасность использования и соответствия правилам охраны труда пожарных лестниц.

Пожарных гидрантов

Проверка работоспособности гидрантов на водоотдачу проводится два раза в год и, зачастую, совмещается с проверкой противопожарного водопровода. По результатам инспекции составляется акт, который подписывается комиссией. Обязательные члены: представитель пожарной инспекции и представитель от организации, в которой проходит проверка. Также комиссия может полностью состоят из сотрудников компании.

В акте указывают:

общеорганизационные сведения (информация о компании, дата и место составления);
в основной части дается описание членов комиссии и хода проведения испытания. Информация о гидрантах представляется в табличном варианте. Указывается адрес расположения, диаметр, напор, водоотдача и принадлежность гидранта;
в заключительной части устанавливается соответствие (или несоответствие) требованиям состояния гидранта.

В конце акт подписывается уполномоченными членами комиссии.

Внутренний противопожарный водопровод

Актом устанавливается наличие или отсутствие дефектов и неисправностей в системе противопожарного водопровода. Проверка проводится ответственными работниками предприятия. Периодичность – не менее двух раз в год, для легковоспламеняющихся производств проверки могут назначаться чаще.

Внутренний противопожарный водопровод (ВПВ) – сложная система труб, датчиков, переключателей. Поэтому проверяет ее зачастую специалист по охране труда или пожарной безопасности, а также лица, которые обучены ПБ.

Акт составляется на фирменном бланке или простой бумаге с указанием реквизитов. Обязательно прописываются:

сведения об организации и участниках проверки;
информация о проверяемом объекте;
результаты проверок;
рекомендации по устранению дефектов и неисправностей, если таковые обнаружены;
подписи ответственных лиц.

Если к акту прилагаются дополнительные документы – указывается их перечень и название.

Пожарных лестниц

Испытание пожарного оборудования, в том числе лестниц и стремянок регулируется специальным ГОСТом. Проводить инспекцию могут организации, которые получили разрешение в МЧС и имеют для этого специальное оборудование.

Результаты проверки заносятся в протокол испытаний. В документации приводится стандартная информация об организации и ее реквизитах, сведения о членах комиссии. В основной части приводится информация о проверенных объектах (количество лестниц и стремянок, их инвентарные номера и принадлежность к структурному подразделению), информация о результатах проверок (отсутствие или наличие дефектов). Дается предписание для устранения выявленных неисправностей.

В конце акт подписывается членам комиссии.

Этапы выполнения испытаний

Мероприятия состоят из подготовки, проведения непосредственно проверки и анализа показателей, полученных в результате испытаний.

Первый этап , это подготовка. В этот период выясняются и фиксируются исходные данные по сети, после чего идет разработка и согласование программы проведения измерений. На этом этапе также идут подготовительные действия по созданию условий проведения испытаний. Сюда входит: Перед началом процесса нужно проверить все ли завершены работы по сварке, монтажу, установке прокладок в соединениях, обтяжке этих соединений.
Также нужно проверить все ли оборудование находится в порядке, наличие и работоспособность спускного с воздушным вентилей.
Выполнение соединения гидропресса с водоснабжением и к трубопроводу напорного патрубка. Произведение проверки правильности соединений.
Выполнение отключения участка трубопровода, где будет проводится проверка, от оборудования которое еще не до конца смонтировано или уже задействованного.
Установка необходимых приборов для проведения проверки.

Второй этап , это проведение проверки при соответствующих условиях. Испытания должны проводится с соблюдением всех требований, касающихся температурного режима окружающей среды. В случае нарушения, это может привести к неточности полученных данных.
Необходимые условия:

Температура окружающей среды, во время проведения мероприятий, должна быть плюсовой.
Температура воды используемой в проверке должна быть от +5 до +40.
Обеспечение смотровых площадок, при надземном расположении теплосети.
Плавность повышения давления. Оно должно быть выше номинального примерно на 40%. Для его повышения запрещается использование сжатого воздуха.
Выдерживать испытуемый участок трубопровода под пробным давление надо не менее 15 минут.
По окончании, весь участок, нужно тщательно осмотреть и если обнаружены дефекты, принять меры, необходимые для их устранения.

И последний этап , это анализ полученных результатов и составление таблицы с указанием всех параметров. В случае выявления отклонений от нормы проводятся мероприятия по их устранению, такие как:

Чистка и промывка трубопровода.
Перекладка трубопровода.
В случае серьезных проблем, выполняется ремонт и устранение обнаруженных дефектов.

По окончании проведения мероприятий по устранению причин, из-за которых происходят отклонения, испытания нужно провести еще раз.

Испытания внутреннего пожарного водопровода

Готовые и уже эксплуатируемые пожарные водопроводы проверяются посредством создания проверочного давления. Условия для проведения испытания пожарного водопровода, соответствуют гидравлическим условиям.

Испытания противопожарного водопровода также проводятся под высоким давлением

Такие испытания производятся и в уже эксплуатируемых зданиях, поэтому для проверки противопожарной коммуникации используют пониженный показатель давления. Кроме этого, испытательная процедура включает в себя замеры на специальном кране, который называют диктующим.

Также проводятся проверки, которые определяют водоотдачу в противопожарной системе, они необходимы для самых удалённых от источника воды пожарных кранов. В обязательном порядке выполняется проверка, которая направлена на выявление возможных протечек в противопожарной системе. Все полученные данные заносятся сначала в испытательный журнал, а затем — в акт. После этого они сравниваются с прописанными в СНиП нормативами.

Основные принципы проведения гидроиспытаний

Гидравлические испытания как метод проверки используют чаще всего, потому что они не разрушают конструкцию трубопроводов. Целью проведения мероприятий становится предотвращение аварий на линиях водопровода, системы отопления, также выявление отклонений от прописанных в нормативных документах требований.

Требования к тестированию магистралей прописаны в СНиП III –Г. 9-62, НИТУХП-62

Наряду с гидравлическим методом применяют пневматический способ, если невозможно провести первый в таких ситуациях, как:

во время минусовых показателей температуры окружающей среды;
нет возможности применить воду;
возрастающая опасность из-за нагрузки от объема жидкости.

Также магистрали тестируют с помощью воздуха, либо применяя инертный газ. Тестовые проверки проходят под строгим контролем специалистов, согласно требованиям Госгортехнадзорных органов и особенностей проекта. Во время испытаний всю систему делят на определенные участки, трубы внимательно осматривают, изучают технические характеристики сети. Во время проведения проверки устанавливают краны для слива и вывода воздуха, также монтируют заглушки.

Зачем и когда проводить гидравлические испытания?

Гидравлические испытания – это вид неразрушающего контроля, который осуществляется для проверки прочности и плотности трубопроводных систем. Им подвергается все работающее оборудование на разных этапах эксплуатации.

В целом, можно выделить три случая, в которых испытания должны проводиться в обязательном порядке, в независимости от назначения трубопровода:

после завершения производственного процесса по выпуску оборудования или деталей трубопроводной системы;
после завершения установочных работ трубопровода;
во время эксплуатации оборудования.

Испытания гидравлическим способом – это важная процедура, которая подтверждает или опровергает надёжность эксплуатируемой системы, работающей под давлением. Это необходимо для предотвращения аварии на магистралях и сохранения здоровья граждан.

Осуществляется проведение процедуры на гидравлическое испытание трубопроводов в экстремальных условиях. Давление, под которым оно проходит, называют проверочным. Оно превышает обычное, рабочее давление в 1,25-1,5 раза.

Особенности гидравлических испытаний

В систему трубопровода пробное давление подается плавно и медленно, чтобы не спровоцировать гидроударов и образования аварийных происшествий. Величину давления определяют не на глаз, а по специальной формуле, но на практике, как правило, оно на 25% больше рабочего давления.

Гидравлические испытания выявляют ненадежные соединения

Силу подачи воды контролируют на манометрах и каналах измерения. Согласно СНиП, допускаются скачки показателей, так как возможно быстрое измерение температуры жидкости в трубопроводном сосуде. При его наполнении нужно обязательно следить за скоплением газа на разных участках системы.

Такую возможность следует исключить еще на начальном этапе.

После заполнения трубопровода наступает, так называемое, время выдержки – период, во время которого испытуемое оборудование находится под повышенным давлением

Важно следить, чтобы оно находилось на одном уровне во время выдержки. После его окончания давление минимизируют до рабочего состояния. Обслуживающий его персонал должен ждать в безопасном месте, так как проверка работоспособности системы может быть взрывоопасна

После окончания процесса наступает оценка полученных результатов согласно СНиП. Трубопровод осматривается на наличие течей, взрывов металла, деформаций

Обслуживающий его персонал должен ждать в безопасном месте, так как проверка работоспособности системы может быть взрывоопасна. После окончания процесса наступает оценка полученных результатов согласно СНиП. Трубопровод осматривается на наличие течей, взрывов металла, деформаций.

Цель и порядок испытаний

Гидравлические испытания систем водоснабжения и водоотведения проводятся для проверки герметичности, надежности водопровода и обнаружения бракованных деталей. Тестирование назначают перед сдачей в эксплуатацию вновь сооруженной сети или после реконструкции (капитального ремонта). Все обнаруженные дефекты тут же исправляются, а тесты повторяются до получения удовлетворительного результата. Испытания проводятся дважды: сначала предварительные

, после нихокончательные .

На первом этапе в водопровод под давлением нагнетается вода, напор должен в полтора раза превышать рабочий. Назначаются предварительные гидравлические испытания трубопроводов водоснабжения при полном доступе к наземным и подземным частям магистрали, до монтажа сантехнических приборов.

Перед окончательным этапом гидравлических испытаний водоснабжения подземные участки закрываются, все монтажные работы на отрезке завершают, но сантехнические приборы пока не устанавливают. Выходы прикрываются заглушками. Во время гидравлических испытаний холодного водоснабжения напор в магистралях повышают в 1,3 раза по сравнению с рабочим.

Гидравлические испытания пластиковых трубопроводов водоснабжения разрешено проводить спустя сутки по окончанию монтажа, при плюсовой температуре;
Чтобы провести гидравлические испытания водосливов в доме, трубы полностью наполняют водой до верха стояков. Предварительно визуально исследуют состояние труб и исправляют заметные недочеты. Если полностью заполненная система водосливов не протекает в течение 20 минут, а вода держится на отмеченном уровне — система успешно прошла испытание.

В каких условиях необходимо проводить гидравлическую проверку трубопроводов?

Гидравлические испытания трубопроводов являются сложным мероприятиям, которое требует определённой подготовки. Испытания должны соответствовать строительным нормам и правилам, поэтому такие проверки производят только высококвалифицированные специалисты.

Испытания проводятся строго по принятым нормам и правилам и к процессом руководят специалисты

Для проведения такой проверки трубопроводной магистрали необходимо придерживаться следующих условий:

точки пользования в стояке активизируются одновременно для испытания, однако, это положение не всегда является обязательным и определяется индивидуально в зависимости от конкретного случая;
характеристики устройств для сушки полотенец проверяются при испытании систем горячего водоснабжения;
температурные замеры выполняются только по крайним точкам в конструкции;
после проведения испытательных работ необходимо полностью удалить воду из системы;
наполнение коммуникации производится снизу вверх. Такое правило необходимо для правильного вытеснения воздуха и позволяет избежать аварийных ситуаций, связанных с переизбытком давления, а также воздушных пробок.
начальный этап по заполнению коммуникации относится только к главному стояку, и только на следующих этапах производится наполнение стояков, ответвляющихся от главного.
во время гидравлических испытаний температура окружающей среды не должна быть ниже, чем +5 °C.

Эти условия должны быть соблюдены независимо от типа трубопровода и рабочей среды, которую он транспортирует.

Гидравлические проверки проводят для следующего оборудования:

внутренних пожарных водопроводов;
систем горячего и холодного водоснабжения;
отопительных систем.

Испытаниям подвергаются разные типы трубопроводов, в том числе отопительные и сети ГВС

Монтаж, ремонт и обслуживание котлов и колонок

Испытания системы отопления

производят после окончания монтажных работ. Но сначала все трубопроводы санитарно-технических систем должны быть промыты.

До испытаний проверяют соответствие испытуемой системы отопления

проекту, производят внешний осмотр трубопроводов, соединений, оборудования, приборов, арматуры.

Испытанию подвергают системы отопления

в целом и отдельные виды оборудования, а также производят их регулирование. По результатам испытаний оформляют акты.

Испытания систем отопления, теплоснабжения

выполняют гидростатическими и манометрическими (пневматическими) методами.

Гидростатические испытания системы отопления

производят путем заполнения всех элементов системы водой (при полном удалении воздуха), повышения давления до пробного, выдержки системы под пробным давлением в течение определенного времени, снижения давления и при необходимости опорожнения системы. Гидростатическое испытание безопасно: систему опробуют в условиях, наиболее приближенных к рабочим. Однако такое испытание требует подачи воды в здание для наполнения санитарно-технической системы, что неприемлемо. При нарушении герметичности возможно затопление помещений, подмачивание строительных конструкций; в зимнее время возможно замерзание воды в трубах и их “размораживание”.

Поэтому гидростатические испытания систем отопления

, теплоснабжения, котлов, водонагревателей выполняют при положительной температуре в помещениях здания. Температура воды, которой заполняют систему, должна быть не ниже 278°К (5°С).

Гидростатические испытания отопления

проводят до отделки помещений.

Манометрические испытания системы отопления

во многом лишены недостатков гидростатических испытаний, но они более опасны, так как при случайном разрушении трубопроводов или элементов систем под действием сжатого воздуха их куски могут попасть в людей, проводящих испытания.

Манометрические испытания отопления

проводят, наполняясистему отопления сжатым воздухом под давлением, равным пробному, и выдерживая ее под этим давлением в течение определенного периода, затем давление снижают до атмосферного.

Для испытаний применяют пневмогидравлический агрегат ЦСТМ-10 в виде двухосного прицепа, на котором смонтированы емкость объемом 2,5 м3 и все оборудование для испытаний.

Испытание систем отопления

. Приемка отопительных котельных производится на основании результатов гидростатического или манометрического испытания, асистем отопления – на основании результатов гидростатического и теплового испытаний, а также наружного осмотра смонтированных устройств и оборудования.Системы отопления испытывают на герметичность (но не на прочность) манометрическим методом под избыточным давлением воздуха 0,15 МПа для обнаружения дефектов монтажа на слух и затем давлением 0,1 МПа в течение 5 мин (при этом давление не должно снижаться более чем на 0,01 МПа).

Гидростатические испытания системы водяного отопления

проводят по окончании ее монтажа и осмотра. Для этого систему наполняют водой и полностью удаляют из нее воздух, открыв все воздухосборники, краны на стояках и у отопительных приборов. Заполняют систему через обратную магистраль, подключив ее к постоянному или временному водопроводу. После наполнения системы закрывают все воздухосборники и включают ручной или приводной гидравлический пресс, которым создают требуемое давление.

Системы водяного отопления

испытывают гидростатическим давлением, равным 1,5 рабочего давления, но не менее 0,2 МПа в самой низкой точке. На время испытания котлы и расширительный сосуд отсоединяют от системы. Падение давления во время испытания не должно превышать 0,02 МПа в течение 5 мин. Контролируют давление проверенным и опломбированным манометром с делениями на шкале через 0,01 МПа. Обнаруженные мелкие неисправности, не мешающие гидростатическому испытанию, отмечают мелом, а затем исправляют.

Манометр – это прибор, который определяет давление жидкостей и газов. Принцип его действия основан на уравновешивании действия газообразной или жидкой среды силой деформации мембраны или пружины. Этот прибор – один из обязательных элементов контроля параметров большинства инженерных коммуникаций. Так, манометр для системы отопления нужен для мониторинга избыточного давления внутри котла и труб (см. Давление в системе отопления частного дома). При этом они способны и просто информировать о состоянии теплоносителя, и передавать сигнал, блокирующий работу оборудования с целью предотвращения аварийной ситуации.

Опрессовка внутридомового водопровода, порядок проведения
