Пресс гидравлический своими руками: универсальный инструмент из домкрата

Оглавление

Размеры устройств

Габариты прессовочного оборудования напрямую зависят от такого фактора, как перерабатываемый им объем макулатуры. В этом плане устройства принято разделять на определенные форматы:

  • мини-прессы;
  • стандартные;
  • профессиональные.
  1. Мини-прессы не требуют крепления к поверхности, они являются мобильными, их можно перемещать. Управление — достаточно простое, справиться с которым может один человек без специальной подготовки.При переработке макулатуры в мини-прессе ввиду невысокой производительности объем сырья уменьшается незначительно — примерно в три раза. Рекомендуется для домашнего использования частным лицам, в небольших офисах, на торговых рыночных площадках.
  2. Стандартные подходят для применения на складах, в пунктах приема макулатуры, магазинах, в компаниях, использующих (перерабатывающих) большие объемы бумаги. Такому оборудованию необходимо надежное крепление к горизонтальной поверхности. С помощью стандартных прессов можно уменьшить объемы макулатуры до пяти раз.
  3. Профессиональное оборудование предназначено для полиграфических предприятий, его часто используют на крупных складах с внушительным потоком бумажных и картонных отходов. Объемы вторсырья сокращаются после переработки в десять и более раз.Монтаж, эксплуатация и обслуживание промышленных установок производится квалифицированными специалистами. Для установки необходимо подходящее по размерам помещение.Справка! Высокая стоимость профессионального оборудования подразумевает экономическое обоснование его покупки.

Вакуумный пресс для МДФ

Современный вакуумный пресс для МДФ оснащен панелью управления и термостатом контроля температуры, из-за которых специалисты могут контролировать процесс облицовки мебели, кухонных фасадов и дверей. Дополнительно, вакуумные пресса для МДФ имеют кнопку отключения, применяемую для мгновенного отключения всех приборов устройства, в случае внезапной поломки.

Во время эксплуатации вакуумного пресса оператор должен придерживаться такой рабочей схемы:

  • Разместить заготовки на рабочей поверхности.
  • Натянуть нужную плёнку по всей длине рабочей зоны.
  • Переместить верхний подвижный участок устройств.
  • Включить прибор и контролировать процесс обработки.
  • Снять готовое изделие вручную.

То есть, прибор лёгок в использовании, поэтому сотрудники предприятия быстро научатся работать с устройством или поймут, чем оно отличается от предыдущей модели вакуумного пресса, стоявшего в вашем цеху.

Какой делать?

Прессование давлением позволяет выполнять практически все необходимые в обыденной жизни прессовочные операции. Самодельные прессы выполняются чаще всего энергетически автономными, т.е. без отдельного привода, резервуаров рабочего тела, станций подкачки и пр. Выбор той или иной конструктивной схемы пресса определяется в конечном итоге его назначением и рабочим усилием.

В качестве встроенного в пресс силового блока проще всего применить автомобильный домкрат – он развивает усилие до 100 тс, а домкраты на 10 тс общеупотребительны. Единственная операция, с которой пресс из домкрата не справится – это формовка (сплющивание) концов прутьев при художественной холодной ковке.

Домкрат используется чаще всего гидравлический бутылочный (но см. также ниже). В таком случае гидравлический пресс своими руками можно сделать по одной из след. рамных конструктивных схем (см. рис.):

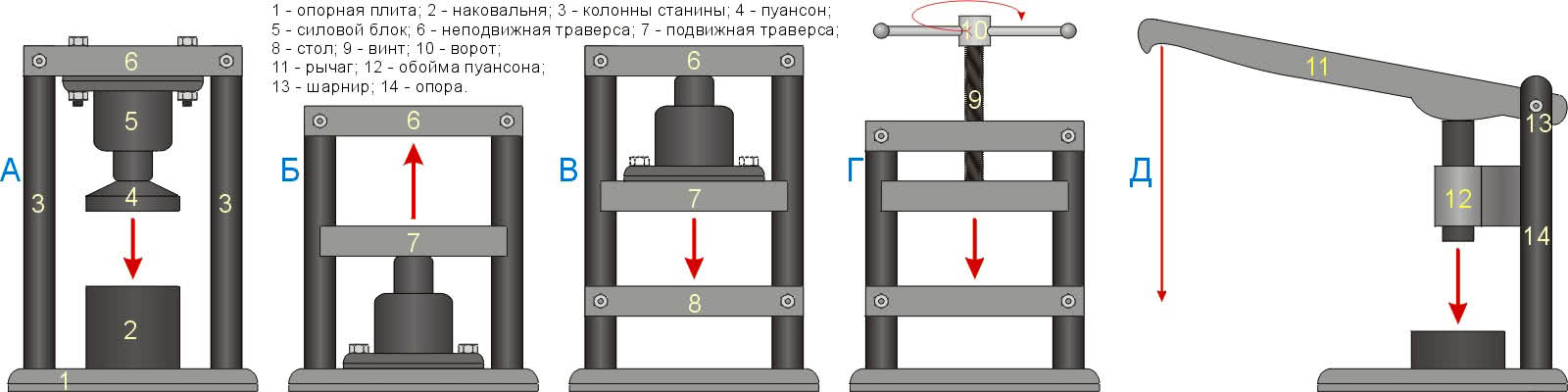

Основные конструктивные схемы самодельных прессов

  • Поз. А – домкрат перевернут, наглухо закреплен на неподвижной верхней траверсе, а к головке рабочего штока домкрата крепится пуансон. Это самая простая и в то же время надежная и вибрационно устойчивая конструкция (о роли вибраций в работе пресса см. далее). Недостатки – если домкрат понадобился по прямому назначению, демонтировать его достаточно сложно и долго, а качать рычаг домкрата, висящего вверх ногами, не очень-то сподручно.
  • Поз. Б – схема с подвижным столом. Конструктивно сложнее, т.к. добавляется подвижная траверса – стол. Качают домкрат как всегда, снять его просто, т.к. он может быть вовсе не закреплен. Недостатки – наихудшая вибростойкость; кроме того, технология большинства прессовочных операций рассчитана на то, что пуансон давит на заготовку или деталь сверху, а если наоборот, то сложно и может вовсе не получиться. Зато для ремонтных и/или механосборочных работ это оптимальный вариант: если нужно выдавить из шкива или подшипника намертво приржавевший к нему вал или, наоборот, напрессовать их на вал, то его (вала) длина ограничивается только высотой потолка в мастерской. В целом же гидропресс с подвижным столом из домкрата это наилучший вариант для гаража или СТО.
  • Поз. В – с силовым блоком на подвижной траверсе. Конструктивно наиболее сложен, но виброустойчив, прочен и долговечен, т.к. нагрузка на самое слабое звено – подвижную траверсу – не точечная, а фактически рассредоточенная. Домкрат также может быть не закреплен, но, если вывернется и грохнется, последствия будут хуже, чем если свалится с опорной плиты. Недостаток – качать домкрат, который потихоньку ползет вниз, не вполне удобно.

Винтовой пресс с ручным приводом (поз. Г) позволяет создавать усилие максимум до 1,5-2,5 тс. В работе с металлом применяется, когда такого достаточно, в след. случаях (см. также видео):

Когда достаточно усилия прессовки менее указанных значений:

Только ли гидравлика?

Самодельный пресс из домкрата может быть не только гидравлическим. Многие легковушки при продаже комплектуются ромбическим винтовым домкратом. Усилие он дает не более 2-2,5 тс, но дешев («новый, хороший» можно приобрести за 1300 руб.). Небольшое усилие не только недостаток: рама пресса с винтовым домкратом может быть сделана из деревянного бруса от 150х150, и к нему же возможно приспособить в качестве привода электродрель, см. рис.:

Самодельный механический пресс с электроприводом из винтового ромбического домкрата

Если максимум, что вам нужно – гнуть прутья до 8-10 мм, такого пресса на это хватит. И любопытный факт: автору статьи лет 10 тому назад довелось случайно познакомиться с деятелем, который, работая по 3-4 часа по первым 2-3 дням недели, зарабатывал 20-25 тыс. руб. в мес. В то время сумма немалая. Каким образом? Скупал за половину закупочной цены металлолома пустые металлические банки, плющил и сдавал уже по нормальной цене. Банок-то больше всего приносили пивных, они алюминиевые, а он дорогой. Жаловался, правда, что работа грязная – основной объем сырья притаскивали бомжи.

Прессовка и вибрации

Вибрации тянущегося при прессовке металла – бич большой промышленности, и прессы-гиганты, вроде того что еще из СССР поставил НКМЗ французскому «Форжалю», из-за этого представляют собой сложнейшие агрегаты

Но ИП и любителям тоже стоит обратить самое серьезное внимание на виброустойчивость пресса. Задир на каленом валу или шейке полуоси – неисправимый брак

Гидравлический домкрат как основа для пресса своими руками

Гидравлический пресс для гаража — схема

Благодаря таким особенностям прессы для гаража самодельного типа обрабатывают заданную поверхность без потери мощности. Техника выгодна тем, что давление посредством упор на предмет оказывается значительно больше, чем усилия человеческого организма изменить форму объекта.

Гидравлический домкрат имеет 80% КПД, поэтому пресс своими руками имеют отличную силу сжатия. Данный эффект достигается за счет большого передаточного отношения между плунжером насоса и поперечным сечением цилиндров домкрата.

Особенности

Конструкция гидравлического пресса

Способы регулировки упора:

  • съемно-разъемный фрагмент металлического профиля прямоугольной формы фиксируется со станиной болтами или сваркой;
  • в боковых стойках на запланированном расстоянии делаются отверстия, в который помещается нижний дополнительный упор. Связь со стойками и упором происходит при помощи гаек и болтов.

Данные приемы позволяют значительно ускорить процессы сжатия, так как время подвода перемещаемого упора к обрабатываемым деталям сократится.

Платформа

Пресс на базе домкрата

Швеллеры (металлические профили) с усиленными ребрами жесткости свариваются в характерной форме с дополнительными швами.

Поэтапная установка домкрата в будущий пресс для гаража:

  • перемещаемый упор оттягивается при помощи специального приспособления. Край штока в задвинутом виде должен вставляться в фиксатор, поэтому следите за правильным размещением домкрата между упором и платформой;
  • далее, в зависимости от назначения, «подножие» домкрата приваривается к мобильному упору либо фиксируется крепежной системой. Болтовое крепление в прессы для гаража предпочтительнее, так как мастер в любой момент может извлечь подъемник из самодельной техники для выполнения другого спектра работ.

Такой пресс для гаража прост в обслуживании и легко монтируется в новом месте.

Что следует учитывать при разработке чертежа самодельного пресса

Несущим элементом любого пресса, в том числе и самодельного, является станина, к разработке чертежа которой следует подойти максимально ответственно. Конструктивно станина представляет собой раму, внутри которой располагается домкрат с рабочим инструментом, оказывающим давление на деталь или заготовку.

Вид станины может значительно отличаться в зависимости от назначения пресса

Нижнюю часть станины – ее основание – разрабатывают с учетом того, что она должна обеспечивать высокую устойчивость всей конструкции. Рассчитывая ширину внутреннего проема рамы самодельного пресса, учитывают как размеры деталей и заготовок, которые на нем будут обрабатываться, так и суммарные габариты всех составных элементов будущего пресса.

Еще один вариант станины с простейшей конструкцией основания для обеспечения устойчивости

При расчете высоты внутреннего проема рамы суммируют следующие параметры: высоту домкрата, желаемую величину свободного хода его штока, толщину рабочего органа и детали, которую необходимо обрабатывать. Если самодельный пресс изготавливается по первой схеме, то его конструкция выглядит следующим образом: домкрат устанавливается на нижнее основание, а деталь – в верхней части рамы; усилие от домкрата на деталь передается через его шток и подвижную рабочую платформу, двигающуюся по направляющим в боковых элементах рамы.

Для того чтобы обеспечить возврат штока в исходное состояние, используются две пружины, нижняя часть которых крепится к основанию, а верхняя – к подвижной рабочей платформе

Если вы решили сделать пресс из домкрата своими руками, то очень важно правильно рассчитать жесткость пружин, чтобы они эффективно выполняли все возложенные на них функции

При реализации второй схемы на нижнее основание помещается деталь, а домкрат устанавливается на подвижную платформу, к которой также крепятся пружины, связывающие ее с верхней перекладиной рамы. Как в первом, так и во втором случае в месте контакта штока с подвижной платформой или верхней перекладиной рамы делается так называемое гнездо, в качестве которого можно использовать отрезок трубы соответствующего диаметра.

Невозможность регулировки высоты рабочей зоны упрощает конструкцию, но значительно ограничивает варианты использования пресса

Гидравлический пресс, сделанный своими руками, будет намного удобнее в эксплуатации, если предусмотреть в нем возможность регулировки свободного штока домкрата, что также влияет на допустимую высоту обрабатываемой детали. Для этого можно сделать следующее.

  • В верхней части внутреннего контура рамы располагают дополнительную плиту, которая может передвигаться по направляющим за счет винтового привода с штурвалом. Тем самым можно в достаточно широких пределах изменять просвет для расположения деталей внутри рамы.
  • Можно изготовить съемный упор, в качестве которого чаще всего используют передвижную съемную платформу. Фиксировать положение такого упора внутри рамы можно при помощи болтовых соединений, для которых в раме с определенным шагом просверливаются отверстия. При этом шаг расположения таких отверстий по высоте не должен превышать величины свободного хода штока домкрата.
  • Из сплошного куска металла или металлического профиля можно изготовить несколько сменных вставок-прокладок разной толщины.
  • Можно также использовать сразу несколько вышеописанных способов одновременно.

Возможные неисправности агрегатов

Самостоятельно выполненные прессы для гаража, как и заводской вариант могут приходить в негодность, поэтому требуют бережного ухода и своевременной реставрационной работы. Наиболее часто встречаемые поломки:

  1. Протекание масла.

Вытекающая масляная жидкость повреждает сальники и уплотнители. Если инцидент произошел, готовьтесь к замене уплотнителей аналогов. Извлекается старое масло путем прокачки системы рычагом вниз-вверх. Пресс разбирается: шток и поршни тестируются на наличие коррозии, деформации и загрязнения. Засоры удаляются, дефектные фрагменты заменяются новыми элементами. После того, как установлен новый ремкомплект заливается новое масло.

Накапливание воздушных пузырьков в механизме.

Неприятное явление значительно снижает КПД устройства, что влечет медленную работу штока либо полную остановку механизма.

Пузыри воздуха следует своевременно удалить из системы путем энергичной прокачки насоса при открытом перепускном клапане и открытой пробке маслобачка. Сильные потоки воздуха пройдут рабочую камеру подъемного устройства и попадут в маслобачок. После процедуры пробка масляного резервуара и перепускной клапан герметично закрываются.

Собираем гаражный пресс: пошаговая инструкция

Вы уже приобрели все необходимое для сборки? Тогда можете считать, что надежный пресс в гараж своими руками почти готов!

Пошаговое руководство и схема сборки гаражного пресса:

  • Вырезаем из металла необходимые детали в соответствии с чертежом.
  • Свариваем основание. Для этого Вам понадобится отрезок трубы и стальная пластина. Привариваем стыковочные швы, закрепляем сверху пластину. У Вас должна получиться стальная конструкция, напоминающая букву П. Углы конструкции – строго 90 градусов. Привариваем букву П к основанию – станина готова!
  • Изготавливаем мобильный стол. Для этого Вам понадобится швеллер или труба, а также стальная полоска, из которой Вы сконструируете направляющие.
  • Последний этап: фиксация пружин.

Надежный прессовочный аппарат, сделанный лично Вами, готов! Теперь Вы можете самостоятельно устранять многие поломки, а сэкономленные средства вкладывать в улучшение любимого авто! Есть еще несколько интересных идей для гаража.

Фото пресса из домкрата

Также рекомендуем просмотреть:

  • Полировка фар своими руками
  • Строительные леса своими руками
  • Точилка для ножей своими руками
  • Антенный усилитель
  • Восстановление аккумулятора
  • Мини паяльник
  • Как сделать электрогитару
  • Оплетка на руль
  • Фонарик своими руками
  • Как заточить нож для мясорубки
  • Электрогенератор своими руками
  • Солнечная батарея своими руками
  • Течет смеситель
  • Как выкрутить сломанный болт
  • Зарядное устройство своими руками
  • Схема металлоискателя
  • Станок для сверления
  • Нарезка пластиковых бутылок
  • Аквариум в стене
  • Врезка в трубу
  • Стеллаж в гараж своими руками
  • Симисторный регулятор мощности
  • Фильтр низких частот
  • Вечный фонарик
  • Нож из напильника
  • Усилитель звука своими руками
  • Трос в оплетке
  • Пескоструйный аппарат своими руками
  • Генератор дыма
  • Ветрогенератор своими руками
  • Акустический выключатель
  • Воскотопка своими руками
  • Туристический топор
  • Стельки с подогревом
  • Паяльная паста
  • Полка для инструмента
  • Золото из радиодеталей
  • Штанга своими руками
  • Как установить розетку
  • Ночник своими руками
  • Аудио передатчик
  • Датчик влажности почвы
  • Счетчик Гейгера
  • Древесный уголь
  • Wi-Fi антенна
  • Электровелосипед своими руками
  • Ремонт смесителя
  • Индукционное отопление
  • Стол из эпоксидной смолы
  • Трещина на лобовом стекле
  • Эпоксидная смола
  • Как поменять кран под давлением
  • Кристаллы в домашних условиях

Помогите проекту, поделитесь в соцсетях 😉

Варианты применения самодельного пресса


Самодельный гидропресс для гаража

В гараже такой пресс станет отличным помощником при самостоятельном ремонте машины и выполнении прочих задач. К примеру, соорудив самодельный пресс, вы сможете самостоятельно выпрессовать подшипник, а затем запрессовать вместо него новое изделие. То есть вам не придется обращаться в автосервис и тратить деньги.

Готовое прессовальное оборудование заводского производства стоит достаточно больших денег. При самостоятельной же сборке вам придется потратить деньги исключительно на необходимые комплектующие. Дополнительным преимуществом самостоятельной сборки пресса является то, что вы будете лично контролировать процесс на каждом этапе и сможете получить такой агрегат, который будет наилучшим образом подогнан под ваши потребности.

Вакуумные прессы для фасадов

Вакуумный пресс для фасадов применяется для изготовления шпона и сендвич-панелей, устанавливаемых снаружи жилплощади, в качестве утеплителя, но иногда, благодаря данному устройству создают рельефную поверхность на панелях, предназначенных для наружной облицовки.

Вакуумные прессы для фасадов могут быть:

  • Мембранными. Позволяют обрабатывать поверхности под воздействием высоких температур.
  • Безмембранными. Применяются для поверхностей с высоким коэффициентом плотности.

Заготовки, прошедшие обработку прессом, обретают аккуратный вид и улучшают качество готового изделия. Кроме того, готовые заготовки не нуждаются в повторной обработке или доработке, поэтому могут использоваться сразу после снятия с устройства и остывания.

Классификация отходов

Давайте посмотрим, какие общие веса и меры приняты в обработке отходов:

  • 1 куб пространства состоит из 46 656 куб. дюймов;
  • 1 куб. ярд равен 27 куб. футам;
  • 1 тюк (измеряется в куб. ядрах) = LXWXH (в дюймах), деленный на 46 656;
  • 1 Бэйл (измеряется в кубическом Ft) = LXWXH (в дюймах), деленный на 46 656 X 27;
  • 1 тюк с размерами 36L X 36W X 36H равно 1 кубическому двору.

Потерянные балансовые

Типичная объемная плотность и другие характеристики потоков отходов варьируются от промышленности до отрасли и от местоположения до места в отрасли. Весьма логично, что потоки отходов или мусорные профили с самым высоким содержанием воздуха получают наивысшие преимущества от уплотнения. Поскольку профили мусора могут значительно различаться в пределах одной и той же отрасли (и даже в пределах одного и того же сегмента рынка), сила уплотнения или выгоды, получаемые от Balers, также будет соответственно изменяться.

Нераспределенные или некомпактные

Для сыпучих или безмасляных материалов требуется огромное количество пространства, по сравнению с отвалом. Одним из основных преимуществ пакетирования как можно большего количества отходов рециркуляции (например, громоздкого картона) является то, что материалы удаляются из потока отходов. Даже когда нет программы утилизации, это может значительно снизить требования к перевозке отходов, поскольку даже небольшое количество упакованных в переработку отходов, вероятно, будет бесплатно загружено ресайклером.

https://youtube.com/watch?v=VGO3AclHQIY

Каково назначение и функции пресса в повседневной жизни и его разновидности

Подобные устройства имеют очень широкую область применения. Это может быть не только выдавливание различных деталей, но и устройство для мотоблока, собирающее сено и укладывающее его ровными рулонами. Возможно требуется изготовление каких-либо прочных бетонных изделий, а быть может скопилось много опилок, из которых может получиться неплохое топливо.

Рассмотрим основные работы, которые может выполнять пресс в повседневной жизни. Это оборудование можно разделить на несколько видов. Устройство одних типов схоже, другие же имеют принципиальные конструктивные различия.

Простейший настольный пресс

Пресс для выдавливания деталей из какого-либо основания или оболочки

Подобное оборудование очень кстати придется в гаражных условиях. Приобретать его обычному автомобилисту не выгодно, т.к. стоимость довольно высока, а работы им выполняются редко. А вот изготовить своими руками пресс в гараж при минимальных затратах, вполне приемлемо.

Можно использовать подобный пресс для сайлентблоков или подшипников, т.е. для тех деталей, монтаж и демонтаж которых не поддается ручной работе. Потратив немного времени можно сконструировать и собрать устройство, стоимость которого в магазине может превышать 50000руб.

Деревянный пресс для изготовления топливных брикетов

Устройство для уплотнения различных материалов до состояния плотных брикетов

Такое устройство поможет пустить в дело старые газеты, из которых получится неплохое топливо для печи. Пресс для макулатуры поможет сэкономить на приобретении угля или дров. К тому же исчезает необходимость утилизации ненужной корреспонденции, которой у многих скопилось огромное количество.

Примерно по тому же принципу можно изготовить и пресс для опилок. Прекрасное топливо, которое будет получаться при его использовании неплохо зарекомендовало себя не только в печном отоплении, но и даже на отдыхе. Долгое горение, сильный жар и отсутствие дыма – эти преимущества и помогли завоевать популярность сделанным при помощи пресса топливным брикетам. Шашлык, барбекю или жаркий костер с минимальным пламенем – что еще нужно для хорошего отдыха?

А это схематическое его изображение

Есть еще вариант вместо опилок спрессовать угольную крошку. В таком случае это будет топливо, которое горит очень долго и выделяет огромное количество тепла. А такого крошева в угольных сараях домов, которые им отапливаются, обычно очень много. Так почему бы и его не пустить в дело?

Пресс для утилизации пластика и картона

Наверняка многие видели картонные коробки, которые плотно сжаты в тугую стопку. Это тоже работа пресса. Ведь намного удобнее вывозить такой материал, когда он компактно упакован. Пресс для картона – один из наиболее простых в изготовлении своими руками. Примерно по тому же принципу можно утилизировать и другие твердые материалы. К примеру, при помощи пресса пластиковые бутылки превращаются в аккуратные пласты, удобные для транспортировки.

Механический пресс для картона – весьма удобное приспособление

Но все же наибольшую помощь прессовальные установки приносят в сельском хозяйстве.

Механизированный помощник на уборке урожая

Для сбора оставшейся на поле соломы, после сбора урожая, или кормового сена оптимально использование самодельного пресса подборщика. К тому же это будет не только облегчение труда. Из соломы будут скатываться аккуратные плотные рулоны, которые удобно и перевозить, и хранить.

В чертежах пресса для сена своими руками размеры указывать обязательно – это поможет в итоге правильно всё собрать. Хотя есть варианты очень простых агрегатов, но об этом ниже.

Простейший деревянный пресс для сена – минимум материала и времени на изготовление

Ну а для начала, перед тем, как приступить к собственноручному изготовлению подобного агрегата, важно разобраться с конструкциями различных его видов, понять их отличия и определиться с необходимым материалом

Описание и выбор приманки

Основа макухи — жмых. Он может быть получен от различных масленичных растений, подвергшихся прессованию:

Поскольку жмых подсолнечника самый доступный, то он и получил наибольшее распространение. К тому же у подсолнечника самый сильный запах из всех. Он привлекает рыбу, и та охотно заглатывает наживку.

При изготовлении макухи многие рыболовы готовят жмых своими руками. Рецепты уловистой смести многие из них держат в секрете. В результате жмыховка от рыбака Михаила может быть более уловистой, чем от рыбака Ивана.

Самый простой способ получения приманки — покупка в магазинах для рыбаков. Выбор макух там очень большой. Продавцы знакомы с особенностями ловли и готовы предложить наиболее подходящий вариант. Однако покупка в магазине — это не лучшее решение. Магазинная жмыховка имеет не первую свежесть, и запах у нее неинтенсивный.

Идеальный вариант — приготовить макуху для рыбалки собственноручно. Сделать это можно тремя доступными каждому рыбаку способами:

  1. На собственной кухне. Но здесь следует понимать, что после работы с большим количеством жмыха кухню придется долго и упорно отмывать.
  2. С помощью доски для раскатки бойлов. Этот инструмент делает процесс изготовления приманки не таким сложным.
  3. Сделать пресс для жмыха. Его использование не только облегчает работу с сырьем, но и значительно ускоряет процесс.
  • Сильный аромат растительного сырья.
  • Ее очень просто использовать.
  • Приманку легко приобрести или изготовить самостоятельно.
  • Она имеет длительный срок хранения при соблюдении основных правил.
  • У нее хорошие рабочие характеристики. В воде она раскисает медленно, но при этом сразу дает облако питательной мути, привлекающее рыбу.

Если рыбак решил купить макуху в магазине или на птичьем рынке, то ему следует обратить внимание на некоторые параметры. К ним относятся:

  • Толщина прессованного жмыха. Качественный блин имеет толщину не более 3 см.
  • Плотность. Приманка не должна крошиться или быть чрезмерно твердой. Если края жмыховки выкрашиваются, то брать ее не стоит. В воде она очень быстро раскиснет. Запах у изделия должен быть приятным.
  • Одна из сторон приманки должна быть глянцевой. Наличие глянца указывает на использование пресса при изготовлении жмыховки.

Особенности созданного своими руками электрогидравлического пресса

Самостоятельно можно изготовить не только пресс ручной гидравлический, но и устройство, оснащенное электроприводом. Такое приспособление способно развивать огромные усилия, что расширяет функциональные возможности оборудования и повышает его эффективность.

Гидравлический пресс с электродвигателем можно создать как напольный, так и настольный

Принцип работы созданного своими руками пресса гидравлического с электроприводом состоит в следующем. Гидравлический насос приводится в действие при помощи двигателя, который подключен к электросети. В свою очередь, гидронасос способствует поддержанию необходимого давления рабочей жидкости в первой камере пресса. Поршень обеспечивает передачу давления во второй резервуар пресса, где оно возрастает в несколько раз. Таким образом, полученное усилие передается из второго цилиндра на обрабатываемый материал.

Важно! Величина передаваемого на обрабатываемую заготовку усилия будет зависеть от соотношения площадей поршней в обоих цилиндрах. С электродвигателем можно создать как напольный, так и настольный гидравлический пресс своими руками

Оба варианта будут отличаться габаритами и значением усилия, оказываемого на обрабатываемую заготовку. Для настольных приспособлений оно не превышает 20 тонн, а для напольных – 100 тонн

С электродвигателем можно создать как напольный, так и настольный гидравлический пресс своими руками. Оба варианта будут отличаться габаритами и значением усилия, оказываемого на обрабатываемую заготовку. Для настольных приспособлений оно не превышает 20 тонн, а для напольных – 100 тонн.

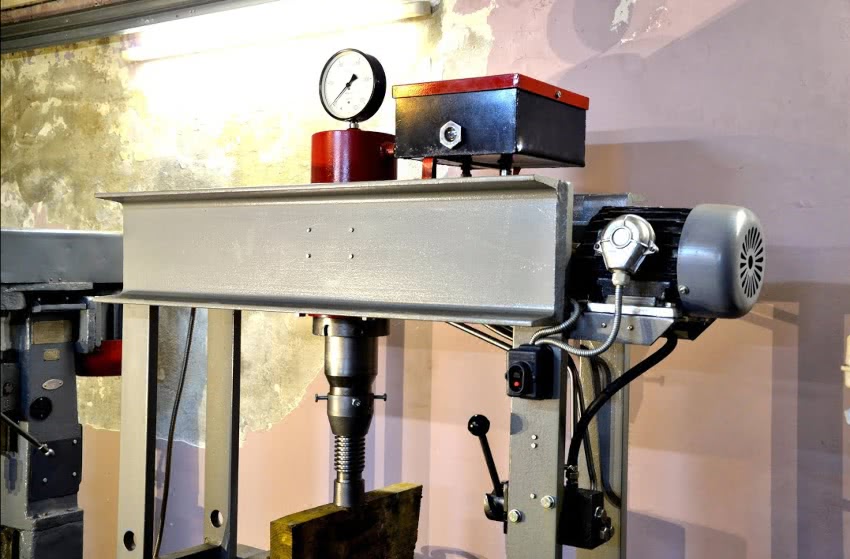

Пресс гидравлический своими руками с электродвигателем

Изготовление приспособления начинается с выполнения чертежа пресса гидравлического своими руками с нанесением всех элементов конструкции и указанием их габаритов.

Фланец для гидравлического пресса с электродвигателем можно выполнить из автомобильной ступицы

Каркас конструкции должен выдержать значительные нагрузки, поэтому его необходимо изготавливать из прочного материала. Лучшим решением является использование тавровой балки, которая не будет прогибаться под гидравлическим прессом.

Рама представлена П-образной станиной, которая устанавливается на основание из более тонких уголков или швеллеров. В центральной части каркаса по высоте необходимо при помощи сварки установить рабочую площадку из толстостенного швеллера.

Следующим этапом изготовления самодельного гидропресса своими руками является установка на станине гидроцилиндра, что осуществляется в определенной последовательности. Для обеспечения надежного крепления гидронасоса его следует зафиксировать на металлической плите посредством использования фланца. Сама плита монтируется на двутавровых балках каркаса.

Фланец можно выполнить из автомобильной ступицы, обработав его на токарном станке. В металлической плите для установки гидроцилиндра нужно приварить круглую бобышку для фиксирования токарного станка в патроне. После растачивания отверстия плита приваривается к основанию рамы.

Для соединения маслостанции с гидроцилиндром используется шланг высокого давления

На гидроцилиндр надевается фланец с необходимым посадочным отверстием и обваривается по кругу. Для надежности устройства требуется изготовить и закрепить к верхней части гидроцилиндра другой фланец, приварив его к балкам.

Важно! Фланец и гидроцилиндр должны быть приварены друг к другу максимально ровно, поэтому поверхность первого предварительно обрабатывается на токарном станке. Металлическая плита с приваренными балками фиксируется к станине при помощи сварки

В ней выполняются отверстия под крепежные болты. Для обеспечения нормальной работы пресса следует установить маслостанцию, соединив ее с гидроцилиндром посредством использования шлангов

Металлическая плита с приваренными балками фиксируется к станине при помощи сварки. В ней выполняются отверстия под крепежные болты. Для обеспечения нормальной работы пресса следует установить маслостанцию, соединив ее с гидроцилиндром посредством использования шлангов.

Особенности конструкции самодельного пресса

Для частного гаража хватит пресса мощностью до 10-15 тонн. В остальном же ориентируйтесь на собственные потребности.

Давление в большой емкости обычно создается при помощи встроенного либо отдельного насоса. Самый легкий в исполнении вариант – пресс, собранный на базе бутылочного домкрата с предусмотренным ручным насосом.


Домкрат

Подумайте, какие работы вы будете выполнять с использованием самодельного пресса, и определите необходимое усилие агрегата. Только после этого отправляйтесь в магазин для покупки домкрата и подбирайте его в соответствии с определенным ранее значением усилия.

Перед сборкой пресса нужно подобрать подходящий чертеж механизма, но лучше сделать его самостоятельно. Из готовых решений вам подойдет чертеж любого пресса, разработанного и собранного на основе доступного металлопроката и простого гидравлического оборудования.

Недостатком готовых чертежей является то, что они далеко не всегда будут соответствовать конкретно вашим запросам. В результате вы можете потратить очень много времени на подгонку конструкции под параметры приобретенного домкрата.

Существует 2 основных варианта сборки гаражного пресса, а именно:

  • домкрат размещается на основании станины и осуществляет давление вверх;
  • домкрат фиксируется ближе к верху станины, и давление подается вниз.

Перед началом сборки пресса обязательно уточните правильное рабочее положение для вашего домкрата. Если производитель сказал, что шток домкрата должен выдвигаться вверх, то именно так оно и должно быть – переворачивать инструмент нельзя.

Чаще всего собираются конструкции, предусматривающие установку домкрата на основании станины. Второй же вариант является более узкоспециализированным и применяется преимущественно в профессиональных слесарных мастерских.

Основной элемент самодельного пресса

Почему для изготовления самодельных прессов применяют именно гидравлический домкрат? Связано это с принципом действия такого устройства, построенным на одном из основополагающих законов физики. Согласно этому закону, жидкость, в отличие от газа, под воздействием на нее давления не сжимается и, соответственно, не уменьшает свой объем. Гидравлический домкрат дает возможность без потерь мощности передавать на подлежащий обработке объект усилие, прикладываемое пользователем такого приспособления.

Конструкцию гидравлического домкрата составляют два цилиндра и поршни разного диаметра. Разработана она таким образом, что усилие, создаваемое устройством на своем рабочем органе, намного превышает то, которое пользователь такого устройства прикладывает к его элементу управления. Это позволяет применять домкраты гидравлического типа для подъема грузов, отличающихся даже очень значительным весом, а в случаях, когда такое устройство устанавливается на гидропресс, – создавать с его помощью большую силу сжатия. Немаловажным является и то, что КПД гидравлических домкратов может доходить до 80 %, что является очень хорошим показателем.

Устройство переносного пресса с нижним расположением домкрата

Между тем, если вы решили изготовить своими руками пресс на основе гидравлического домкрата, принимайте во внимание и недостатки, которыми обладают грузоподъемные устройства данного типа. Наиболее серьезный недостаток гидравлического домкрата заключается в том, что при его использовании невозможно точно установить высоту, на которую опускается шток такого устройства

Если при подъеме груза данный недостаток не является особенно критичным, то при использовании гидравлического домкрата в роли основного рабочего органа пресса после каждого рабочего цикла давление в камере домкрата необходимо стравливать, чтобы потом заново подвести шток устройства к обрабатываемой детали.

Это интересно: Пассатижи и плоскогубцы — двое из ларца одинаковы с лица

Дополнительные рекомендации от опытных рыбаков

Опытные рыбаки отмечают несколько рекомендаций при использовании этой приманки:

  • При изготовлении брикета макухи в форме следует выбирать форму со съемным дном, чтобы с помощью пресса выдавить брикет.
  • Не следует изготавливать брикеты задолго до рыбалки, запах быстро пропадает, и наживка становится бесполезной.
  • Хранить наживку нужно в плотно закрытых банках.
  • Оставшееся масло не выливать, а использовать вместе с прикормом.

Приготовление макухи не составляет трудностей, для этого не нужно никаких дорогостоящих ингредиентов. Рыбалка на макуху всегда показывает стабильный результат и высокую эффективность в качестве приманки и прикормки.
