Описание сифона с сухим гидрозатвором и отличие от обычного. сифон для дренажа кондиционера

Оглавление

Особенности выбора

Сегодня наиболее распространенными изделиями сифонов против запаха являются модели австрийской фирмы Hutterer Lechner. Среди них наиболее популярные устройства HL21, HL136 и HL138. Параметры этих изделий при определенных условиях работы допускают применять режим самоочищения, что значительно облегчает их обслуживание.

Перед тем как приобрести сифон для слива конденсата из кондиционера, необходимо знать и учитывать его особенности:

Диаметр выходного патрубка на трубе, с которой нужно соединить устройство;
Глубину ниши в стене, если выбор пал на конструкцию со скрытой установкой;
Объем вытекающей жидкости за единицу времени. Главное, чтобы пропускная способность сифона и труб превышала количество конденсата, выходящего из кондиционера.
Легкий монтаж в ограниченном месте
Свободный доступ для проведения профилактических работ.

Сифон рекомендуется выбирать из прозрачного пластика, чтобы зрительно наблюдать за протеканием конденсата.

Правильно установленный гидрозатвор для кондиционера не вызывает затруднений при эксплуатации, нужно лишь регулярно чистить его, что не требует особых навыков.

Конструкция сухого сифона

Сухой затвор для дренажа кондиционера – это механическое устройство. Вся проходящая через него жидкость попадает в канализацию, поэтому после использования он всегда остается сухим, что видно из его названия. В сифоне сухого типа применяется один из нескольких вариантов запирающих устройств:

Мембрана с пружиной. Под действием проходящего потока воды мембрана открывается. Как только давление жидкости уменьшается до нуля, пружина возвращает мембрану в исходное положение, препятствующее обратному проникновению жидкости и запаха.
Поплавок. При прохождении воды через устройство в нем образуется гидрозатвор, выталкивающий поплавок вверх. Как только вода высыхает, поплавок опускается и перекрывает проход жидкости.
Маятниковый затвор. Представляет собой механическое устройство, которое создает затвор под действием силы гравитации.
Эластичная трубка с молекулярной памятью. В обычном состоянии эта трубка находится в сжатом положении, препятствующем проникновению запаха из канализации. При прохождении воды трубка раскрывается, а при ее отсутствии благодаря молекулярной памяти материала она снова восстанавливает первоначальную форму. Является наиболее простым и эффективным среди всех перечисленных вариантов.

Общая информация

Сифоны с гидрозатвором — обязательные помощники для каждого владельца кондиционера. Обычный сифон для дренажа кондиционера (не сухой) устроен таким образом, чтобы лишний конденсат без проблем стекал в канализацию, но при этом блокировалось поступление неприятного запах в комнату.

Главный недостаток обычного капельного сифона для кондиционера заключается в том, что вода в нем периодически застаивается. К тому же, такой дренажный сифон сплит-систем неудобно чистить. Рано или поздно его придется заменить, поскольку такие условия создают благоприятную срезу для развития бактерий и плесени.

Чтобы решить эту проблему, был придуман сухой сифон для кондиционера. Он так же эффективен против запаха, но в нем вода не застаивается. К тому же, сухие сифоны проще обслуживать. Они долговечнее и удобнее в применении. При этом стоят дороже, но разница несущественна.

Давайте ознакомимся с ключевыми преимуществами сифона для кондиционера с сухим затвором.

Преимущества

У сухого сифона для дренажа кондиционера в сливную канализацию есть несколько важных достоинств:

Не позволяет зловонным запахам и токсичным газам проникать в помещение, вне зависимости от количества конденсата и интенсивности эксплуатации кондиционера;
Конденсат не застаивается в сифоне, поэтому болезнетворные организмы не образуются в таком большом количестве, как в обычном сифоне;
Работает как обратный клапан, поэтому вода из канализации не сможет проникнуть в помещение;
Имеет меньшие габариты по сравнению с обычным сифоном;
Позволяет установить в разных положениях.

Давайте подробнее остановимся на монтаже сифона для конденсата кондиционера.

Монтаж дренажной системы

От дренажного отверстия внутреннего блока кондиционера прокладывается гибкий шланг. Для его размещения в стене пробивается штроба.

Магистраль не должна делать резких поворотов, они препятствуют равномерному стоку жидкости. Допустим угол 45°.

До входа в канализационную трубу устанавливается сифон с гидрозатвором, отсекающий неприятные запахи. Монтаж выполняется с помощью обжимных гаек. На корпусе агрегата отмечено направление движения потока. Стрелка помогает определить вход и выпуск. Соединение с канализационной сетью выполняется с разрывом струи. После установки проводится испытание системы.

Виды

Их разделяют по двум базовым принципам:

согласно конструкции;
исходя из способа выведения конденсата.

По строению кондиционер может быть таких видов:

Сифон с гидравлической заглушкой

По форме напоминает дугу. Два шланга соединяются друг с другом при помощи колена.

Оно работают как водостройный аппарат. Несмотря на свою популярность, такой вариант имеет некоторые минусы при работе:

большие габариты;
возникновение грибков и инфекции, которые могут попасть в кондиционер;
если аппарат использовать нечасто, есть риск возникновения запахов из-за высыхания жидкости.

Гидравлическая заглушка и защита от запаха

Этот сифон обладает маленькая заглушкой, которую предусматривает строение кондиционера. Это рабочий шарик, который позволяет защитить помещение от возникновения запаха.

При этом затвор свободно пропускает жидкость из системы.

Но кондиционер надежно защищен от попадания канализационных ароматов. В 8 случаях из 10 в таком климатизере будет функция сбора пыли и очищения труб.

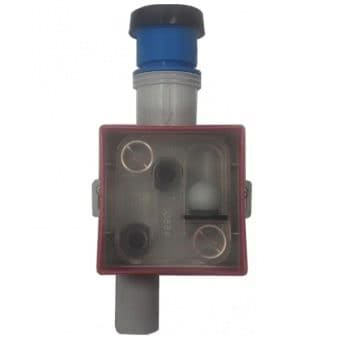

Устройство в виде коробки

Весь аппарат помещается в коробку, выполненную из пластика. Она имеет форму прямоугольника.

К ней подсоединяются трубки. Одна из них направлена от дренажа, вторая ведёт к сточным водам.

Колено, которое препятствует возникновению запахов, находится в коробке. Кондиционер работает как поплавок.

Когда жидкость попадает в насос, тогда шарик всплывает на поверхность воды. Когда жидкости становится меньше, тогда шарик падает на дно.

Отверстие закрывается. При необходимости туннель можно убрать из конструкции, чтобы очистить его от грязи и пыли.

Сухой сифон

Применяется тогда, когда невозможна установка обычного устройства, которое отвечает за выведение жидкости. В сифоне есть труба, которая выполнена из узкой резины.

Она препятствует возникновению запахов в комнате. Конденсат проходит по принципу капли: затвор открывается по течению жидкости и затем сжимается в размерах.

Аппарат применяют в сочетании с прямым диффузором и углублением.

Насос для работы водостока аппарата отличается по типу выпуска:

вертикальный;
горизонтальный;
смешанный.

Работать с сифоном можно таким образом, чтобы укрывались стенки. Для этого нужно, чтобы в ней было небольшое углубление.

Когда такой вариант невозможен, тогда аппарат устанавливается по течению стены.

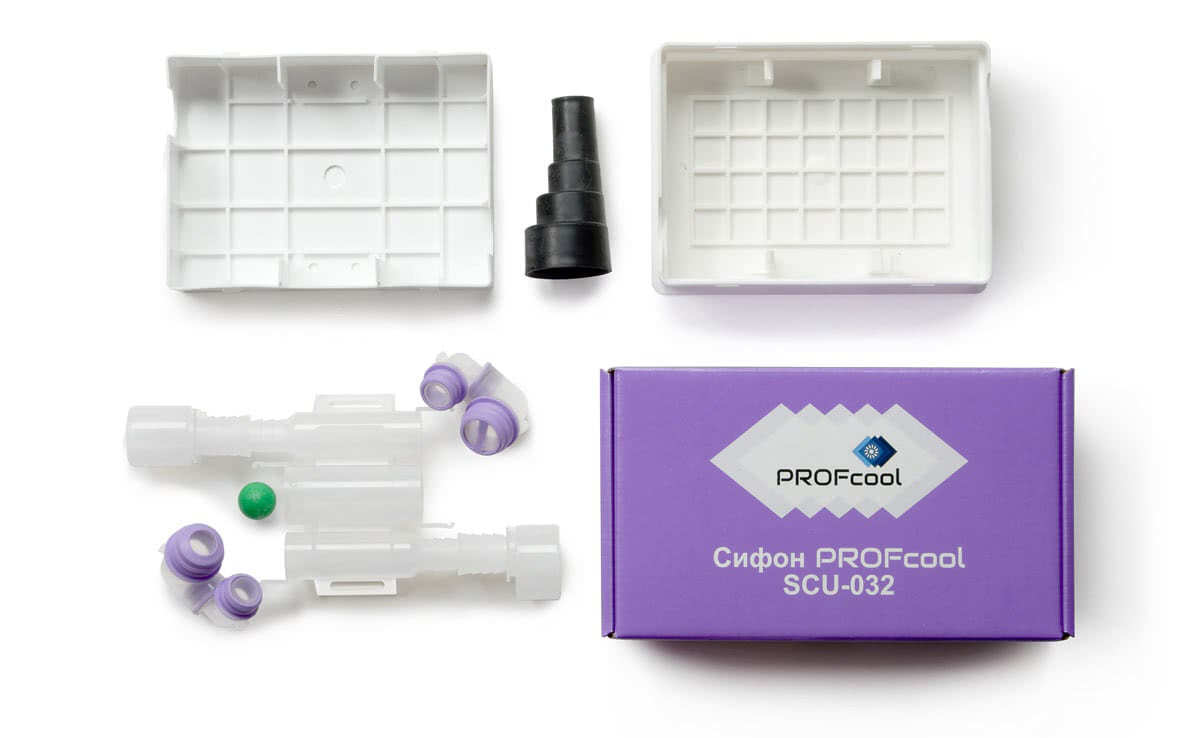

За последние 10 лет набрали популярности Profcool из России, итальянский Vecam и HL (Австрия).

Основные производители

Hutterer & Lechner

Лидером по производству сифонов для систем кондиционирования является австрийская компания Hutterer & Lechner (HL). Изделия отличаются высоким качеством и простотой конструкции. Технология оснащения агрегатов водным затвором и запирающим шариковым клапаном предотвращает появление неприятных запахов. Компания предлагает сифоны различных моделей:

HL 136.2 — сифон с гидрозатвором;
HL 138 — встроенная система;
HL 136 N — агрегат с водным затвором и шариковым запахозапирающим устройством.

Vecamo

Итальянская фирма Vecamo предлагает сифон для кондиционера, который монтируется на стене, обеспечивая свободный доступ к входным и выходным отверстиям. В комплекте имеются соединители, рассчитанные на дренажные шланги различного диаметра. Прозрачный пластиковый корпус обеспечивает возможность контроля за состоянием внутренней части.

McAlpine

Самозакрывающийся сливной клапан или сухой сифон серии MacValve от компании McAlpine производится в двух установочных размерах: 32 и 40 мм. В компактном пластиковом корпусе установлена полимерная трубка, выполняющая функции запахозапирающего устройства. Рекомендуется вертикальный монтаж, но допустима горизонтальная установка. В первом случае пропускная способность 1,58-275 л/с, во втором ниже — 0,7-1.7 л/с.

Обслуживание контура дренажа

После монтажа системы отвода конденсата, необходимо заботиться о ее функциональном состоянии. Существует множество неисправностей, возникающих при эксплуатации и нуждающихся в немедленном вмешательстве.

Проблема. Чаще всего засоряется отверстие, через которое влага выводится в дренажную трубку. Причина в пыли и грязи, скапливающейся в отверстии. Мусор оседает и закупоривает трубку. Ванночка наполняется жидкостью и та начинает течь по стенам на пол.

Решение. Для избежания неприятных последствий, следует регулярно чистить и промывать трубку. Для промывки подойдут моющие средства, в составе которых имеется хлор, поскольку он максимально эффективно справляется с поставленной задачей.

Проблема. При неисправности регулятора давления, на испарителе могут появиться наросты льда. Причиной этого становится понижение температуры на улице, а в следствии и температуры фреона.

Решение. Для предотвращения неисправности, следует регулярно выполнять технический осмотр путей слива конденсата из сплит системы.

Проблема. Если кондиционер в зимнее время включен на обогрев, то трубка отвода влаги быстро замерзнет, что станет причиной поломки.

Решение. При отрицательной температуре на улице сплит-систему следует отключать. Можно купить низкотемпературный комплект, предназначенный для подогрева компрессора и дренажной трубки. В таком случае кондиционер сможет работать даже при температуре -25 градусов.

Проблема. Переизбыток или нехватка холодильного агента может стать причиной обледенения трубок и испарителя. Лед будет таять и стекать на пол.

Решение. Не забывайте следить за уровнем холодильного агента. Своевременно обращайтесь в сервисный центр для дозаправки.

Проблема. При поломке помпы дренажная система выходит из строя.

Решение. Оборудование лучше приобретать у официальных поставщиков и с ответственностью относиться к монтажу.

Проблема. Неправильный угол наклона дренажной трубки станет причиной застоя воды. В дальнейшем она будет капать на пол.

Решение. Придерживайтесь рекомендаций по созданию наклона еще на этапе монтажа.

Монтаж системы для отвода конденсата

Приступая к монтажу дренажной системы кондиционера необходимо прежде всего спроектировать всю трассу прокладки трубопровода. Особенно это касается тех случаев, когда принято решение об отводе конденсата в канализацию или невозможно обеспечить необходимый уклон по всей длине трубопровода.

Прокладывая трубопровод для слива конденсата из кондиционера необходимо следить за тем, чтобы угол наклона горизонтальных участков составлял не менее 3°, а углы поворотов трубопровода были не более 45°.

Кроме того, все соединения желательно выполнять с помощью фитингов, устанавливая их на герметик.

Монтируя на входе в канализацию гидрозатвор, необходимо учесть, что в нем постоянно должна быть стоячая вода. В противном случае в помещение будет просачиваться неприятный запах из канализации.

В кондиционеры часто встраивается дренажный насос (помпа). Он представляет собой один из важнейших узлов системы отвода конденсата. Его конструкция зависит от типа кондиционера и расположения в помещении. Если трасса прокладки трубопровода характеризуется большим перепадом высот между кондиционером и точкой слива конденсата, необходимо установить дополнительный насос. Выбор осуществляют, руководствуясь его возможностью втягивать воду из расположенной ниже помпы.

Основные типы и конструктивные особенности

Классический сифон можно увидеть под каждой раковиной, расположенной в кухне нашей квартиры. Его, несомненно, можно использовать и для слива дренажной воды со сплит-системы в канализацию, но устройство слишком громоздкое и занимает много места. Именно поэтому многие производители таких приспособлений пошли по пути уменьшения их габаритов, благодаря чему и были разработаны следующие типы устройства:

Классический и самый простой дренажный сифон для конденсата кондиционера, имеет U образную форму. Колено, соединяющее впускной и выпускной патрубок этого приспособления, играет роль гидрозатвора. Устройство просто в установке и обслуживании, но имеет несколько серьезных недостатков: вода в колене может испариться при нерегулярном использовании климатической техники, и в помещение могут проникнуть неприятные запахи. Второй недостаток – такой дренажный узел занимает много места. Как правило, его устанавливают в специально подготовленных стеновых нишах, закрывая декоративными панелями.

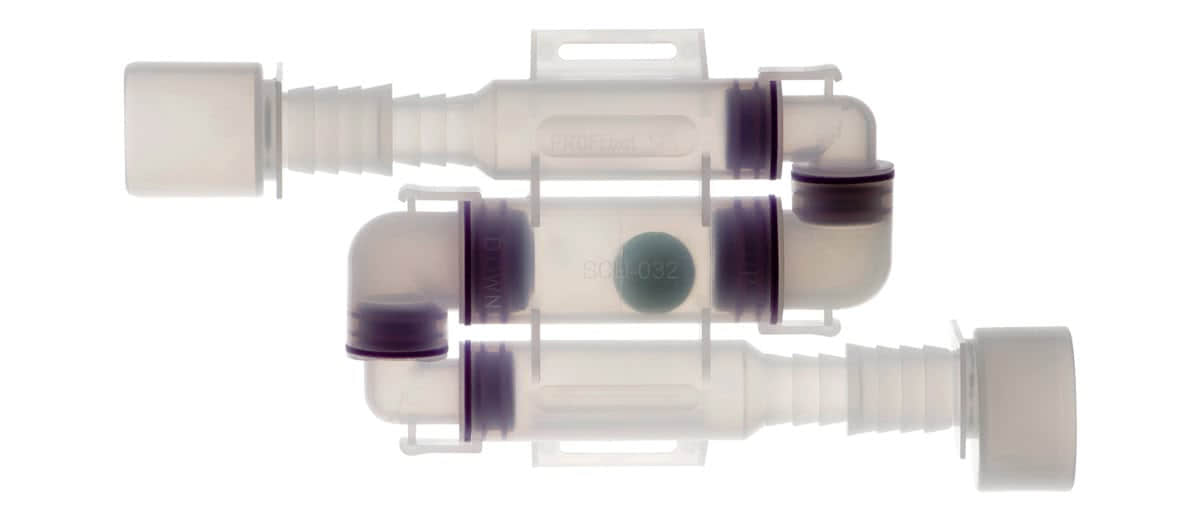

Сифон для дренажа кондиционера с гидрозатвором и механическим шариковым клапаном, предотвращающим попадание запахов из канализационной системы в помещение. Этот тип приспособлений может быть использован как для внешнего монтажа, так и для внутреннего (встроенного в стену) расположения. Шариковый клапан открывается благодаря давлению на него дренажной воды. При уменьшении потока, клапан перекрывает выход в систему канализации, предотвращая движение фекальных вод в обратном направлении. Особенностью таких узлов является наличие в их конструкции прочистки-грязесборника. Шариковый клапан предотвращает движение воды и неприятных запахов.
Для скрытого монтажа (установки в стену), чаще всего используют коробчатые модели с шариковым поплавковым клапаном в качестве запирающего механизма. Шариковый клапан всплывает, при попадании конденсата в устройство, давая воде свободно проходить в канализацию.

При прекращении циркуляции воды в устройстве, поплавок под своим весом перекрывает дренажный канал, создавая барьер для проникновения запахов из канализационной системы. Сифон поплавковый для кондиционера при своих малых габаритах, полностью заменяет стандартное U образное дренажное приспособление. Коробчатый тип дренажных узлов имеет сменную кассету, которую при загрязнении можно менять или очищать самостоятельно. Кассета выполнена из прозрачного пластика, что дает возможность контроля за ее степенью загрязнения.

Виды и их характеристики

Сифоны для кондиционеров классифицируются по двум признакам: по типу конструкции и по методу отвода жидкости. По первому критерию выделяют 4 разновидности устройств.

Сифон с гидрозатвором

Прибор имеет классическое U-образное исполнение и представляет собой 2 трубки, соединённые между собой коленом. В колене постоянно присутствует слой воды, обеспечивая эффект гидрозатвора. Преимуществами такого сифона является простота конструкции, большой диаметр выхода, составляющий 40 мм, низкая стоимость и прозрачное исполнение трубок, что позволяет визуально контролировать уровень жидкости. К недостаткам относят некоторую громоздкость устройства и риск размножения в нём грибка и плесени, которые со временем могут перейти на саму сплит-систему.

При нечастом использовании сплит-системы вода в колене начинает пересыхать, а сифон становится источником неприятных запахов. Для предотвращения подобных ситуаций к сифону дополнительно подключают, например, стиральную машинку, благодаря чему происходит регулярная подпитка гидрозатвора. Оптимальной высотой жидкости в колене считаются 140-320 мм.

Сифон с гидрозатвором, оснащённый запахозапирающим клапаном

Конструктивно модель напоминает предыдущую, однако, дополнительно оснащена небольшим клапаном, выполненным в виде шарика и ограничивающим распространение неприятных запахов из корпуса. Клапан работает только в одном направлении, беспрепятственно пропуская воду и воздух к канализационной системе и блокируя их обратное движение. Принцип работы такого сифона состоит в следующем: под воздействием напора воды шарик поднимается вверх и обеспечивает свободный ток жидкости в канализацию. При ослаблении потока шарик благодаря собственному весу опускается и перекрывает отводной патрубок. Шариковые модели дополнительно оснащаются камерой-грязесборником, в которых производится сбор твёрдых частиц, вымываемых из патрубков конденсатом.

Сифон для скрытого монтажа

Особенностью этого вида является наличие пластикового короба, в котором расположен прибор. К коробу подходят трубки подачи и слива жидкости, а сам сифон имеет поплавковый тип конструкции с шариковым запахозапирающим клапаном. Модель предполагает вертикальный встроенный монтаж и устанавливается в стену. Корпус сифона часто имеет прозрачное исполнение, что облегчает визуальный контроль за гидрозатвором. Более того, кассета-сифон свободно извлекается их короба и при необходимости очищается от грязи.

Сухой сифон для систем вентиляции и кондиционирования

Устанавливается в тех случаях, когда выполнить подключение традиционного устройства не представляется возможным. Прибор оснащён резиновой трубочкой, отлично сдерживающей распространение неприятных запахов. Пропускание конденсата происходит по капельному принципу: при продвижении воды клапан открывается, а затем снова сжимается. Использование сифонов сухого типа осуществляется в сочетании с прямыми переходниками и воронками.

Преимуществами сухих сифонов является отсутствие риска промерзания, испарения конденсата и срыва гидрозатвора. Кроме того, в отличие от традиционных моделей, такие образцы не нуждаются в постоянном пополнении конденсатом и регулярном обслуживании, а также не склонны к образованию плесени и грибка. Сухие сифоны имеют компактные размеры и не засоряются, а капельный принцип обеспечивает высокую пропускную способность. Последнее свойство обусловлено отсутствием колен и прямым током жидкости.

По второму признаку классификации – способу сброса жидкости, сифоны могут быть вертикальными, горизонтальными и комбинированными. Вертикальный отвод характерен для моделей с гидрозатворами, тогда как горизонтальным или комбинированным способом отводить жидкость могут образцы сухого типа.

В отдельную категорию стоит выделить сифоны с разрывом струи. Данная система предусматривает разрыв потока конденсата, который становится возможен между выпускным патрубком, из которого стекает конденсат, и приёмной трубой. Иными словами, прямой контакт между поступаемой жидкостью и гидрозатвором отсутствует. Вода с высоты 2-3 см капает в воронку, где попадает в гидрозатвор, и при его переполнении уходит в систему канализации. Это предотвращает проникновение микробов из канализационной трубы в помещение и позволяет подвести к одной воронке несколько сбрасывающих жидкость труб.

Как выбрать сифон для слива конденсата из кондиционера

Сифоны, устанавливаемые для отведения конденсата, различаются габаритами и конструкцией. При выборе модели учитывается несколько критериев:

Диаметр выходного патрубка для отведения конденсата. Размер дренажного шланга должен соответствовать входу сифона.
Оценивается свободное пространство для монтажа устройства. Габариты модели могут не вместится на отведенном участке.
Для встраиваемых сифонов оценивается глубина монтажной ниши, в которой устанавливается агрегат.
Пропускная способность узла должна соответствовать количеству конденсата. В характеристиках устройств указана необходимая информация. Сифон с низкой пропускной способностью не подходит кондиционерам с большим объемом конденсата.
Резиновые уплотнители на входе и выходе агрегата обеспечивают герметичность соединения. При размещении сифона под солнечными лучами ультрафиолет быстро приведет их в негодность. В такой ситуации необходим скрытый монтаж.

Изготовление своими руками

Цена на покупные изделия довольно высока, поэтому некоторые умельцы решаются собрать сифон своими руками. Однако качественное устройство с обратным клапаном сделать самостоятельно не получится.

Можно изготовить U-образную систему из обычных трубок для сантехники. Но при отключении сплит-системы на длительное время жидкость в колене высохнет, и появится запах из канализации. Самодельный дренажный элемент получится также слишком громоздким и его будет сложно установить.

Лучше не экономить на сифоне для конденсата и приобрести заводскую модель с компактными размерами и удобной функциональной конструкцией. Грамотно подобранный сифон для кондиционера обеспечит оптимальную и эффективную работу устройства без неприятных побочных эффектов в виде запаха или образования влаги возле сплит-системы.

Виды сифонов

Устройства классифицируют по двум признакам: конструктивное исполнение и способ вывода влаги.

Модель дугообразной формы с гидрозатвором

Стандартный вариант отличается громоздкими размерами. Высота водяного затвора должна быть в пределах 140-320 мм. Патрубки изготавливаются прозрачными для визуального контроля. Диаметр выхода 40 мм. Для подпитки гидрозатвора возможно подключение стиральной машины. Модель рекомендуется при повышенном давлении или разрежении в дренажном трубопроводе. Среди минусов агрегата: большой размер, благоприятная среда для развития бактерий, вероятность пересыхания.

Конструкция с гидрозатвором и запахозапирающим механизмом

Компактный вариант, предназначенный для скрытого и открытого монтажа. В агрегате предусмотрен водный затвор и запахозапирающий механизм в виде шарика АБС. При падении уровня гидрозатвора запирающий клапан перекрывает патрубок отвода. Модель оснащается прочисткой – камерой для сбора грязи. Вход в сифон вертикальный или горизонтальный, труба DN32. Выпуск горизонтальный DN40.

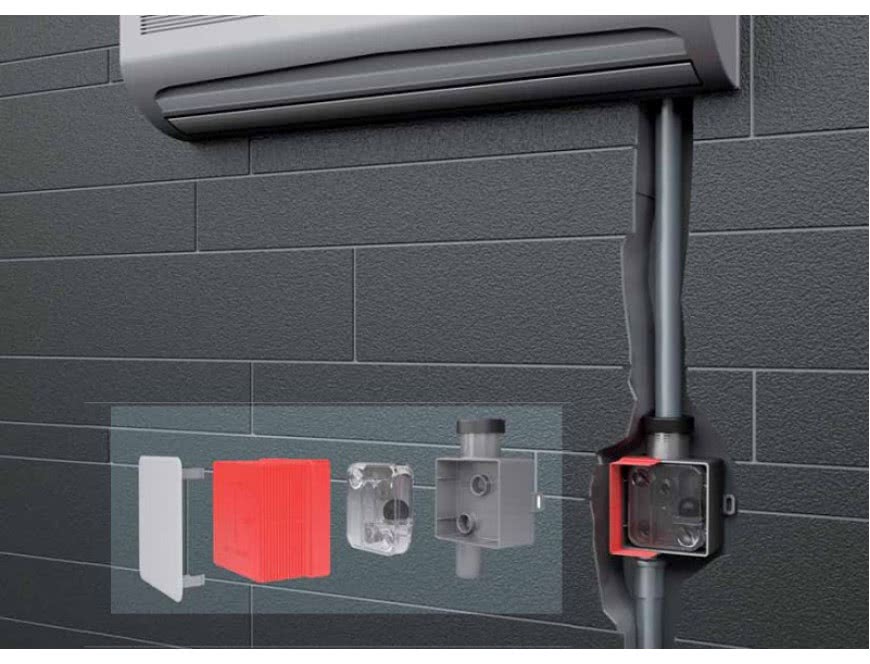

Система для скрытого монтажа

Сифон для скрытого монтажа с вертикальным подключением

Узел сифона для дренажа кондиционера в канализацию скрыт в пластиковом коробе. Корпус агрегата устанавливается в стену. Тип размещения вертикальный, высота гидрозатвора 50 мм. Размер корпуса 100x100x60 мм. К коробке подводятся две трубки – входной патрубок и выпуск в канализацию. Возможно подключение дренажных шлангов трех диаметров: 20, 26, 32 мм. Внутри корпуса размещается прозрачная кассета с водным затвором и запахозапирающим устройством. Клапан открывается при прохождении конденсата и опускается после ухода воды. Кассета сменная, ее самостоятельно извлекают и очищают от грязи.

В комплекте имеет строительная заглушка и декоративная крышка с пружинными зажимами. При выборе места монтажа учитывается требование – минимальное расстояние между выпускным патрубком сплит-системы и сифоном 2 м. Для обслуживания узла достаточно снять декоративную крышку.

Сухой агрегат

Использование гидрозатвора – простое и дешевое решение проблемы запирания неприятных канализационных запахов. Без регулярного возобновления водной преграды ее преимущества исчезают.

Наиболее распространенный вариант – эластичная трубка с молекулярной памятью. В обычном состоянии она сомкнута и запирает канализационные газы. Во время прохождения воды трубка раскрывается, затем возвращает первоначальную форму. Преимущества сухого затвора:

компактный размер;
благодаря гладкой поверхности мембраны или трубки прибор не засоряется;
служит надежным препятствием распространению запаха из канализации;
не перемерзает в зимнее время;
отсутствие колен обеспечивает высокую пропускную способность;
допустим вертикальный и горизонтальный монтаж.

Сухой сифон применяется не только для дренажа кондиционеров, его устанавливают под ванны и раковины на даче.

Второй пункт классификации – способ выхода конденсата:

вертикальный выпуск;
горизонтальный выпуск;
комбинированный вариант.

Принцип монтажа дренажной системы

Перед тем, как выводить шланг в канализацию от кондиционера, необходимо составить схему размещения всех элементов сливной системы. Обычно в ее состав входят:

дренажная трубка диаметром 16 или 20 мм нужной длины;
сифон (можно обойтись изгибанием дренажной трубки);
переходники и уплотнители;
крепеж, хомуты;
канализационная труба для горизонтальной части системы вывода.

Важно заранее заложить угол наклона горизонтальной трубы, подключенной к канализационной системе. Для правильного расчета следует врезать в стояк или лежак тройники, к которым планируется подключать узел слива. Сифон необходим для создания гидрозатвора, отсекающего доступ в помещение газов из канализации

Кондиционер используется только в жаркое время года, поэтому более эффективным решением будет установить обратный клапан для кондиционера в канализацию. Он будет работать в течение всего года и устранит дурные запахи, даже если вода в гидрозатворе высохнет

Сифон необходим для создания гидрозатвора, отсекающего доступ в помещение газов из канализации. Кондиционер используется только в жаркое время года, поэтому более эффективным решением будет установить обратный клапан для кондиционера в канализацию. Он будет работать в течение всего года и устранит дурные запахи, даже если вода в гидрозатворе высохнет.

Иногда организовать самотечную систему невозможно. Тогда используют специальные емкости, в которые собирают конденсат и перекачивают в канализацию с помощью специальных помп. Такой дренаж требует подключения к сети электропитания, но для него не требуется обратный клапан или другие элементы. Шланг от кондиционера входит прямо в приемную емкость, не имея прямого соединения с канализацией.

Дренаж кондиционера в канализацию, схема которого является основным рабочим чертежом, требует прокладки горизонтального участка системы и соединения его с трубкой, идущей от приемной ванночки. Если расстояния слишком велики, приходится делать отверстия в стенах, чтобы провести сквозь них трубопровод. Не рекомендуется делать большое количество поворотов, чтобы не создавать условий для образования засоров. Чем короче будет трубопровод, тем проще его чистить и производить ремонтные работы.

Обзор сифона для сбора конденсата от систем кондиционирования воздуха

Описание сифона

Встроенный сифон для сбора конденсата от систем кондиционирования воздуха, вертикальный, с гидрозатвором высотой 93мм и механическим запахозапирающим устройством, не пропускающим запах из канализации при высыхании воды в гидрозатворе, с декоративной крышкой. Входной патрубок Ø32мм под пайку ПП трубы с эластичным переходником для подсоединения труб Ø16, Ø20, Ø25мм. Выпускной патрубок Ø16, Ø20, Ø32мм.

Комплектация сифона

Нижняя часть монтажной коробка 166*120*42мм (В*Ш*Г) из УПС.
Верхняя часть монтажной коробки 176*130*48мм (В*Ш*Г) из УПС, имеющая подрезаемую по уровню штукатурки декоративную крышку 176х130мм с пружинными зажимами для крепления к нижней монтажной коробке.
Сифон разборный с гидрозатвором и механическим запахозапирающим устройством – шариком, из ПП.

Технические характеристики сифона

Присоединительные размеры: Вход Ø16, Ø20, Ø25, Ø32мм, Выход Ø16, Ø20, Ø32мм.
Вес: 0,35 кг.
Пропускная способность: 0,09 л/с.
Срок службы: не менее 50 лет.

Принцип действия сифона

При сливе дренажа от систем кондиционирования воздуха вода проходит через три патрубка, герметично соединенные между собой с помощью уплотнительных прокладок и уголков. Патрубки имеют гидрозатвор высотой 93мм и механическое запахозапирающее устройство в виде шарика, который при высыхании гидрозатвора не пропускает запахи из канализации.

Выводы и полезное видео по теме

С особенностями устройства системы слива сконденсированной при работе кондиционера воды ознакомит следующее видео:

Во время монтажа климатического оборудования необходимо обязательно учесть особенности устройства дренажа кондиционера. Если грамотно были заложены трубы сплит-системы и установлен гидрозатвор, работа агрегата никому не доставит неудобства. Куда утилизировать конденсат, лучше решить на этапе проектирования трассы и расположения блоков.
