Распределительные гребенки для воды эффективно отрегулируют ее напор

Критерии выбора

Количество выводов коллектора должно соответствовать количеству контуров отопления

Модель элемента необходимо выбирать на этапе проектирования. Количество выводов для коллектора должно соответствовать количеству контуров. Из-за длины маршрутов и давления внутри сети не применяют насосы с целью принудительного потока жидкости. В частных строениях, где прокладывают больше 100 метров, для труб нужно создавать дополнительную тягу внутри системы. При установке теплых полов также нередко возникают перепады давления.

Правильно подобранная гребенка должна сбалансировать эксплуатационные характеристики. Во время выбора в первую очередь смотрят на показатели давления, а также на температуру. Такой элемент может относиться к простому или сложному типу, второй вариант подойдет тем, кому нужна гребенка с вспомогательными опциями. Инновационные элементы помогают настраивать и контролировать температуру, а также другие показатели.

При выборе всегда учитывают материал, из которого сделана гребенка. Это может быть чугун, сталь, латунь или пластик. Идеальным вариантом станут литые элементы, исключающие любые протечки.

Устройство распределительного коллектора отопления

Распределительные гребенки для отопления в зависимости от подсоединяемых приборов могут иметь от 2 до 20 контуров, причем конструкция позволяет при необходимости это число увеличить. При производстве элементов гребенок используются материалы с высокой степенью сопротивления водяным примесям и внешним факторам. Обычно корпуса выполняются из нержавеющей стали или латуни.

Такие элементы обычно стоят довольно дорого, однако срок их службы достигает десятков лет. Простые и дешевые аналоги из полипропилена при этом по всем параметрам проигрывают изделиям из металла

При выборе коллектора необходимо обращать внимание на максимально возможное давление, пропускную способность, количество точек соединения и допустимость монтажа вспомогательных устройств

Каждая точка подключения может оснащаться выпускными вентилями или отсекающими или регулировочными кранами. С их помощью можно перекрывать необходимую ветку при обслуживании или ремонте не перекрывая основной поток теплоносящей жидкости.

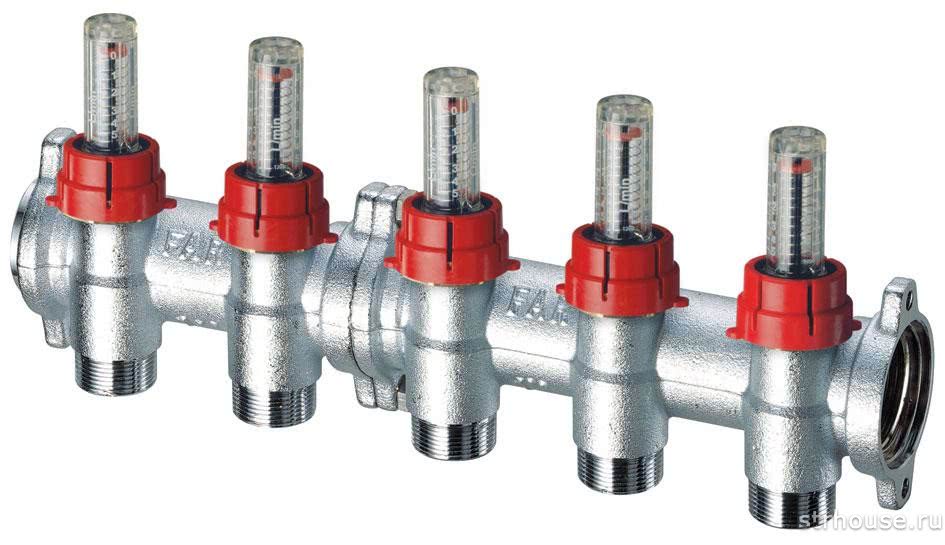

Для контроля тепловых процессов в отдельных помещениях на корпус гребенки могут монтироваться воздуховыпускные и сливные клапана, тепловые счетчики и расходомеры.

Коллекторная система имеет довольно простой принцип функционирования. После котла отопления разогретый теплоноситель проистекает в подающую гребенку. Во внутренней части коллектора она замедляет движение. Это обеспечивается увеличенным (по отношению к магистральному) диаметром внутренней части устройства. Затем теплоноситель равномерно распределяется между отдельными ветками подключения. Поступая в патрубки подключения, имеющие диаметр меньше чем коллектор, теплоноситель продолжает движение к устройствам, непосредственно обогревающим помещение.

Все элементы, будь то сетка теплого пола, радиатор или водяной конвектор, получают теплоноситель равной температуры, это достигается настройкой специальных расходомеров, которые контролируют объем подачи теплоносителя в каждую ветку. Например, чтобы чтобы достигнуть одинаковой температуры теплого пола в ближней и дальней комнате, необходимо так настроить соответствующие расходомеры, чтобы в ветке ближней комнаты теплоноситель медленнее перемещался по трубам, а в ветке дальней комнаты быстрее.

После отдачи тепла, жидкость двигается по трубопроводу в сторону обратной гребенки с последующим направлением к котлу отопления.

Какой бы вид не имела бы отопительная система любого дома, в ней практически всегда присутствуют радиаторы отопления. Самым востребованным и популярным типом коллекторов, являются устройства, распределяющие тепловые потоки к радиаторам.

Радиаторный распределительный узел обычно состоит из двух связанных друг с другом распределительных гребенок. Первая направляет жидкость к радиаторам, вторая возвращает к котлу. Такие коллекторы, как правило, не снабжают дополнительным оборудованием и приборами, в целях экономии.

По виду подсоединения коллекторы можно разделить на устройства с верхним, нижним, боковым или диагональным подключением. Чаще других используется нижний способ подключения. В этом случае удается скрыть контуры под декоративными деталями пола, и максимально использовать достоинства индивидуального отопления.

Если дом имеет несколько этажей, коллекторный узел для радиаторов устанавливается на каждом уровне. Местом установки может служить специальное технологическое углубление или щит, обеспечивающие свободный доступ к гребенке.

В идеале, все ветки подключения должны иметь одинаковую протяженность. Если выдержать единую длину контуров невозможно, то на каждый из них можно установить индивидуальный насос, поддерживающий циркуляцию теплоносителя. По такой схеме обычно оборудуются теплые водяные полы, каждая ветка которых оснащается не только собственным насосом, но и автоматикой.

Как установить?

Перед тем, как установить водораспределительный узел для холодного и горячего водоснабжения, дайте точный ответ на следующие вопросы и предусмотрите следующие моменты:

• Сколько потребителей воды на объекте? Количество отводов коллектора должно совпадать или быть чуть больше, чем потребителей. Лишние отводы закрываются заглушками.
• Какой тип труб будет использоваться для монтажа водопровода? Необходимо приобрести устройства предназначенные, именно, для труб из выбранного материала.
• Заранее прикиньте положение всех инженерных элементов в пространстве сантехшкафа (можно сделать разметку на стене). Учтите что, перед распределительной гребенкой устанавливаются счетчик и фильтр для воды. Удобное расположение всех приборов облегчает проведение профилактических и ремонтных работ.
• Приобретите надёжное крепление — плохо закреплённый распределительный узел может привести к разгерметизации соединений и повреждению трубопровода.
• Перед монтажом убедитесь, что под рукой есть все необходимые расходники: уплотнительный материал, прокладки, переходники.

Монтаж водораспределительного узла происходит в следующей последовательности:

1. Установите вводную запорную арматуру на стояк водоснабжения.
2. Установите счетчик, фильтр и обратный клапан.
3. Подключите коллектор и надежно зафиксируйте его на стене
4. Смонтируйте водопровод к каждому потребителю. Зафиксируйте трубы при помощи креплений.

Такой алгоритм работы позволит избежать ошибок. Независимо от того, нужен коллектор для водоснабжения или отопления, его монтаж одинаков. Такая разводка требует больше времени, мастерства и денежных затрат, однако окупается быстро и обеспечивает комфорт в дальнейшем использовании. Коллекторы уместны не только в коттеджах и больших домах, но и в квартирах.

Для чего нужна система коллекторной разводки?

Сначала нужно выяснить, что такое гребенка или коллектор для водоснабжения. Гребёнка – является распределительным устройством, используемым во время установки систем отопления, водоснабжения и во время подключения теплых полов. Конструкция гребенки дает возможность распределять тепловые потоки по всей площади помещения. Рассмотрим детально, какую роль играет гребенка в водопроводной системе, как ее подобрать и осуществить ее монтаж.

В домах старой конструкции во время прокладки использовался магистральный метод. К основной ветке по очереди подключались трубы, из-за этого жильцы жилфонда старого типа и сейчас страдают от неравномерного распределения давления и температуры. Традиционно в водопроводах использовался метод тройниковой разводки на резьбе или сварке. Возможности тройника не позволяют обеспечить стабильный напор при работе нескольких точек одновременно, здесь и приходит на выручку системе водоснабжения гребенка.

В разводке для водоснабжения far при помощи гребенок или коллекторов нет подобных недостатков. Подключение труб к магистрали осуществляется параллельно. Подключение гребенки для холодной либо горячей воды либо даже заполнение бассейна никоим образом не влияет на водоснабжение соседних квартир.

Распределительная гребенка для любой воды служит для выравнивания давления в сети, предотвращает резкие перепады напора и гидроудары. В домах современного типа разводящие коллекторы устанавливают на горячий и холодный водопровод. При помощи коллектора типа гребенки для каждой квартиры создается независимая система водоснабжения, более того:

• есть возможность провести водопроводную трубу в квартире к каждой точке;
• гарантия независимой работы всей сантехники независимо друг от друга.

Для того чтобы достигнуть оптимального результата, рекомендуется установить коллекторы гребенки на холодный и горячий водопровод. Выход каждой трубы должен быть оснащен краном, который позволит быстро остановить подачу воды на любой прибор. Данное свойство будет хорошим подспорьем во время неисправности крана или сливного бачка.

• надежное соединение в системе;
• четкая работа;
• стабильное давление;
• обеспечение удобного использования бытовых приборов подключенных к водопроводу;
• есть возможность для установки на трубу с горячей водой;
• исключение температурных перепадов;
• можно устанавливать разводку водопровода скрытым способом;
• не требуется полное отключение системы для ремонта на отдельных точках.

К минусам можно отнести, пожалуй, стоимость самого коллектора, а также некоторых комплектующих которые нужны для его монтажа (фитинги, стояки, клапаны и другое). Более того множество подключений делают саму систему более громоздкой. Но при учете надежности пользы работы конструкции, то расходы вполне окупаются.

А ты кто такой

Распределительная гребенка водоснабжения, или коллектор — это всего лишь патрубок с несколькими расположенными на равном расстоянии друг от друга, и сориентированными перпендикулярно его оси боковыми отводами.

Гребенка позволяет подключить несколько сантехнических приборов или отводов на группы сантехнических приборов к общему трубопроводу, обеспечив выравнивание напора на всех линиях вне зависимости от потребления воды на любом из них.

Полипропиленовая гребенка под приварку

Исследование образцов

Какими бывают распределительные коллекторы, мы выясним на примере продукции одного из наиболее востребованных в России производителей сантехнического оборудования — компании Valtec.

Защита от гидроудара в системе водоснабжения квартиры.

Для защиты системы водоснабжения квартиры от гидроударов в коллекторной системе, необходимо будет поставить компенсатор гидроударов. Такой компенсатор является неким демпфером и скачок давления гасится в нем. Компенсатор состоит из поршня и пружины, когда происходит резкое закрытие крана избыточное давление компенсируется подпружиненным поршнем.

Стоит, однако, помнить. Располагать такой компенсатор стоит там, где вода будет постоянно циркулировать мимо него иначе в этой области произойдет застой воды и начнут развиваться болезнетворные организмы. Т.е. выносить компенсатор на глухой трубе от коллектора нельзя.

Как выбрать распределительный коллектор для воды?

При покупке гребенки стоит обращать внимание на ключевые характеристики:

• материал, из которого выполнено устройство;
• число водоотводов (по количеству контуров или приборов);
• расстояние между отводами;
• предельное давление, при котором конкретная модель способна корректно работать;
• пропускную способность;
• конструкционную возможность увеличения числа отводов.

Также следует учесть, какой способ монтажа предпочтительнее для того или иного механизма. Некоторые распределительные коллекторы для водоснабжения могут монтироваться непосредственно на стену, другие требуют установки специального сантехнического шкафа.

Важно покупать арматуру проверенных брендов, ведь от ее надежности зависит функционирование всей системы водоснабжения. Гребенка должна быть достаточно прочной и устойчивой к коррозии

Распределительный коллектор для водоснабжения от сайт

Специалисты нашей компании готовы оказать вам помощь в подборе нужной водопроводной арматуры. Мы хорошо знакомы с характеристиками и особенностями предлагаемой продукции, потому что используем ее для реализации собственных проектов.

Чтобы оформить заказ на нашем сайте, добавьте выбранную гребенку для воды (распределительный коллектор) в «Корзину». Заполните заявку, чтобы специалист смог связаться с вами для уточнения условий покупки.

Если вы живете не в Московском регионе, то наш специалист поможет вам подобрать оптимальные условия доставки сантехнической арматуры в ваш город.

Коллектор для теплого водяного пола представляет собой оборудование, обеспечивающее направление, регулировку и циркуляцию теплового носителя по всей отопительной системе пола. Основными конструктивными составляющими коллектора являются циркуляционный насос и регулирующий клапан. Первый осуществляет регулирование и циркуляцию теплоносителя, а второй выполняет подпитку горячей водой в соответствии с заданной температурой. Коллекторная группа для теплого пола также называется распределительными гребенками и постоянно поддерживает определенную температуру, установленную на терморегуляторе.

Виды

Обычно для теплого водяного пола используются следующие типы коллекторов:

• Тепловой коллектор с тремя ходовыми смесительными клапанами – в таких устройствах горячая вода, которая поступает из котла, смешивается с холодной водой, идущей в обратную сторону, в результате чего достигается необходимая температура. Распределительный коллектор отопления такого вида считается универсальным, но его конструкция имеет ряд недостатков: риск раскрытия клапана и впуска в систему очень горячей воды, которая может привести к разрыву отопительных труб; минимальное смещение клапана может вызвать серьезное изменение температурного режима теплого пола. Но для масштабных отопительных систем такой коллектор будет идеальным решением.
• Тепловой коллектор с двумя ходовыми питающими клапанами – смешивание холодной и горячей воды в таких устройствах идет постоянно, благодаря чему исключается возможность перегрева системы. Специалисты предпочитают именно такой регулирующий коллектор для использования в помещениях с площадью менее 200 кв. м. Клапаны в этих коллекторах имеют малую пропускную способность, что позволяет точно и аккуратно регулировать температурный режим.

Магазины «Леруа Мерлен» готовы предложить своим клиентом широкий выбор коллекторных групп для теплового пола от ведущих мировых производителей по доступным ценам. Определиться с выбором и купить коллектор поможет высококвалифицированный персонал торговой сети.

Изготовление распределительного коллектора своими руками

Проект распределительного коллектора разрабатывается исходя из количества отопительных контуров в вашей системе. Оцените, где расположен ваш нагревательный котел, какой в нем имеется входной и выходной патрубок, какое количество отопительных контуров или контуров косвенного нагрева будет задействовано в отопительной системе. Возможно вы планируете увеличивать количество контуров в вашем доме, например, пристроить еще комнату в следующем году. К распределительной системе также могут подключаться солнечные коллекторы, тепловой насос и другие устройства. Также считаем все системы распределительного тепла, включая теплые водяные полы, отопительные радиаторы, фэнкойлы и так далее.

Составляем схему нашей отопительной системы, учитывая, что у каждого контура имеется труба подачи горячей воды и труба обратки.

В ходе проектирования системы не забудьте определить месторасположения дополнительного оборудования, такого как расширительный бачок, клапан автоматической подпитки, сливной кран и кран для заполнения системы, группа термостатов и так далее.

Производит пространственное проектирование, то есть определяем откуда и куда в наш распределительный коллектор будут подключаться трубы. Практика подсказывает, что на торцах коллектора обычно монтируются патрубки для подключения твердотопливного котла и для косвенного нагрева. Если у вас в системе есть настенный газовый или электрический котел – он врезается сверху или также в торец.

Исходя из имеющейся информации составляем чертеж будущего распределительного коллектора. Удобно для этого воспользоваться миллиметровой бумагой. Расстояние между патрубками не должно составлять менее 10 сантиметров, но и разносить их шире 20 сантиметров также не следует. Для одного контура отопления, расстояние меду патрубком подачи и патрубком обратки не должно быть менее 10 сантиметров. Желательно, чтобы группы патрубков одного контура визуально выделялись.

Проектировка коллектора

На приведенном ниже рисунке приведен пример проектирования распределительного коллектора, в который будет подключено шесть контуров отопительной системы.

На первом этапе чертим два прямоугольника. Это собственно коллектор подачи и коллектор обратки.

коллектор подачи и коллектор обратки

На троцах коллекторов проектируем подсоединение котла и бойлера косвенного нагрева. Не забывайте проставлять на чертеже параметры сечения будущих патрубков.

подсоединение котла и бойлера косвенного нагрева

Проектируем подключение контуров отопления и дополнительных нагревательных котлов. Не забывем проставлять сечение труб и размеры патрубков. Подписываем все спроектированные патрубки.

подключение контуров отопления и дополнительных нагревательных котлов

На следующем этапе проектируем подключение дополнительного оборудования. В нашем случае это расширительный бачок, кран слива, защитный блок, термометр системы

Обратите внимание, что контуры подачи теплоносителя выделяются красным, а контуры обратки – синим цветом

подключение дополнительного оборудования

Это был черновой чертеж. Проверяем его правильность и переносим его начистовую на новый лист бумаги. Именно исходя их этого проекта мы и будем создавать самостоятельно распределительный коллектор.

Коллекторная схема

Коллекторная разводка труб водоснабжения в доме дает возможность подключения большого количества точек потребления, в том числе, и на удалении от стояка. Коллекторная схема представляет собой параллельное подсоединение – к коллектору каждый элемент (кран, душ, унитаз, биде и пр.) подсоединяется при помощи индивидуального отвода, снабженного вентилем.

Достоинствами коллекторной схемы являются:

• постоянство давления вне зависимости от количества включенных сантехнических приборов,
• легкое обнаружение неисправностей на каждой отдельной линии,
• высокая надежность коммуникаций, обусловленная небольшим количеством соединений в системе,
• возможность перекрыть воду на требующей ремонта линии и сохранить возможность в это же время использовать другие линии (например, во время ремонта душа можно мыть посуду, умываться и т.п.),
• линии подключения коллекторной разводки легко маскируются в коробах, нишах и т.п., обеспечивая привлекательность внешнего вида помещений.

Коллекторная разводка труб водоснабжения в квартире имеет и свои недостатки:

• для ее реализации требуется большее количество труб,
• монтаж параллельных подключений более сложный (в том случае, если вы планируете выполнять его не самостоятельно, а с привлечением специалистов, сложность напрямую влияет на стоимость услуг).

Коллекторная схема разводки водоснабжения в квартире

Коллекторная разводка труб водоснабжения в квартире позволяет оптимизировать работу каждого прибора, входящего в ее состав. На индивидуальные отводы легко можно поставить фильтры или регуляторы давления в соответствие с характеристиками водопотребляющего оборудования и его требованиям к условиям эксплуатации.

Правила подключения и особенности монтажа

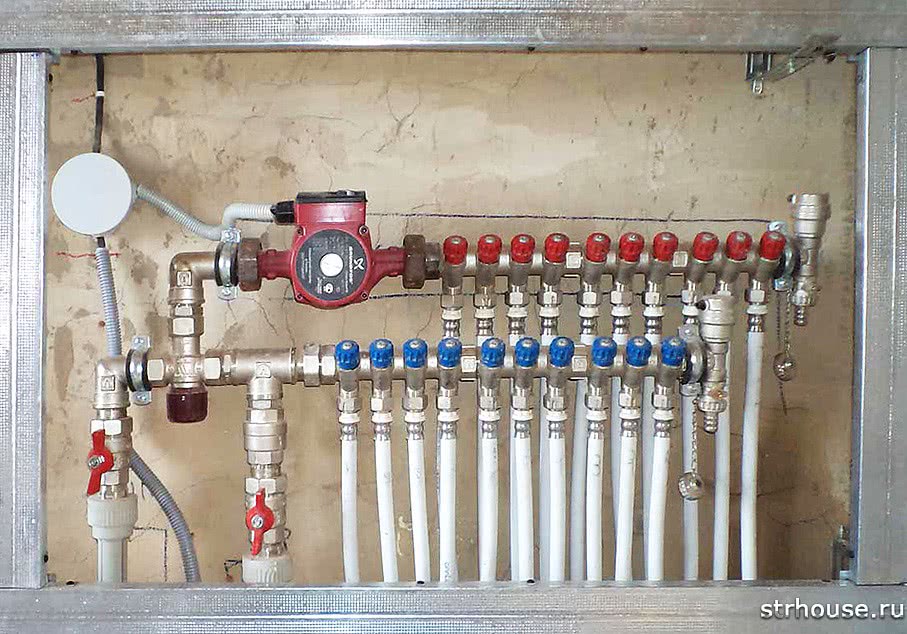

Монтаж гребенки начинается с прикрепления ее кронштейнами к стене, где она будет располагаться открыто или в шкафу. Затем надо будет присоединить к торцам магистральные трубы от источника тепла и приступить к обвязке.

Вариант #1 – без дополнительных насосов и гидрострелки

Этот простой вариант предполагает, что гребенка будет обслуживать несколько контуров (допустим, 4-5 радиаторных батарей), температура предполагается одинаковая, ее регулирование не предусматривается. Все контуры подсоединяются к гребенке напрямую, задействован один насос.

Характеристики насосного оборудования должны соотноситься с производительностью отопительной системы и создаваемым в ней давлением. Чтобы вы могли выбрать лучший насос, идеально подходящий по характеристикам и стоимости, рекомендуем ознакомиться с рейтингом циркуляционных насосов.

Мастер с опытом коллекторного оборудования знает, как грамотно установить распределительную гребенку и спрятать ее в шкаф так, чтобы скрыть все трубы

Поскольку сопротивление в контурах различное (из-за разной длины и т.п.), надо обеспечить оптимальное расходование теплоносителя путем балансировки.

Для этого на патрубках обратной гребенки ставят не отсекающие краны, а балансировочные клапаны. Ими можно регулировать (хотя и не точно, а на глаз)  расход теплоносителя в каждом контуре.

Вариант #2 – с насосами на каждой ветви и гидрострелкой

Это более сложный вариант, который понадобится при необходимости запитывать точки потребления с разными температурными режимами.

Так, к примеру, в радиаторном отоплении нагрев воды колеблется от 40 до 70 °C, теплому полу достаточно диапазона 30—45 °C, горячую воду для бытовых нужд необходимо подогревать до 85 °C.

В обвязке теперь свою особую роль сыграет гидрострелка — отрезок глухой с обоих торцов трубы и двумя парами отводов. Первая пара нужна для присоединения гидрострелки к котлу, со второй парой стыкуются распределительные гребенки. Это гидравлический барьер, создающий зону нулевого сопротивления.

Для котлов с мощностью 50 кВт и выше рекомендуется в обязательном порядке использовать распределительную гребенку вместе с гидрострелкой. Ее вертикально крепят на стену отдельными кронштейнами во избежание избыточной горизонтальной перегрузки

На самой гребенке стоят смесительные узлы, оснащенные трехходовыми клапанами – регулировочными температурными устройствами. На каждом отводящем патрубке работает независимо от других свой насос, обеспечивая конкретный контур необходимым количеством теплоносителя.

Главное, чтобы по мощности эти насосы не превышали суммарно главный котловой насос.

Оба рассмотренных варианта применяются при монтаже распределительных коллекторов для котельных. Все необходимое продается в специализированных магазинах. Там можно купить любой узел в сборе или поэлементно (в расчете на экономию за счет самостоятельной сборки).

Чтобы еще больше снизить предстоящие расходы, распределительную гребенку отопления можно изготовить своими руками.

Коллектор для котельной находится в непосредственной близости к нагревательному оборудованию и подвергается воздействию высокой температуры, которую выдержать может исключительно металл.

К локальной распределительной гребенке предъявляются не столь жесткие требования по термоустойчивости, для ее изготовления подойдут трубы не только металлические, но и полипропиленовые, металлопластиковые.

Для локального распределительного коллектора проще всего подобрать подходящие гребешки из тех, что имеются в продаже. При этом следует учитывать материал, из которого они изготовлены – латунь, сталь, чугун, пластик.

Надежнее литые гребешки, исключающие вероятность течи. С подключением к гребенкам труб проблем нет — даже самые недорогие модели имеют резьбу.

Собранные из полипропиленовых деталей распределительные гребенки подкупают своей дешевизной. Но в аварийной ситуации стыки между тройниками не выдержат перегрева и потекут

Умельцы могут спаять коллектор из полипропилена или металлопластика, но резьбовые наконечники все равно придется покупать, поэтому по деньгам изделие выйдет не намного дешевле, чем готовое из магазина.

Внешне это будет набор тройников, соединенных межу собой трубками. Слабое место такого коллектора — недостаточная прочность при высоких температурах нагрева теплоносителя.

Гребенка может быть и круглой, и прямоугольной, и квадратной в сечении. Здесь на первое место выходит поперечная площадь, а не форма сечения, хотя с позиции гидравлических закономерностей округлая предпочтительнее. Если в доме несколько этажей, локальные распределительные коллекторы лучше ставить на каждом из них.

Как регулировать гребенку?

Чтобы водяной теплый пол обеспечивал комфортную температуру во всех комнатах, распределительный узел надо предварительно настроить. Регулирование системы производится по 2 параметрам теплоносителя:

Первый параметр устанавливается на трехходовом смесительном клапане. Это можно сделать вручную, задав требуемую температуру воды поворотом регулировочного колеса. Но чаще в схеме задействована термостатическая головка с выносным датчиком и капиллярной трубкой, так что температуру воды надо выставить на ней. Датчик плотно прикрепляется к коллектору.

Количественная регулировка гребенки может осуществляться как вручную, так и автоматически. Вращая колпачок на клапане каждого контура и глядя на показания расходомера, следует добиться расчетного расхода воды, если он вам известен. Если же нет, то настраивать придется по ощущениям в течении нескольких дней.

Автоматическая регулировка предполагает монтаж на место колпачков специальных сервоприводов, дистанционно взаимодействующих с термостатами во всех помещениях. Тогда гребенка с насосом будет выдавать в греющие контуры столько теплоносителя, сколько нужно в данный момент. Сервоприводы на всех отводах станут управлять потоками по команде термостатов.
