Советы специалиста по выбору кабеля

Прежде чем решать, какой кабель нужен для видеодомофона, необходимо сначала выбрать конкретную модель такого устройства. И самое главное – кабель для видеодомофона должен быть хорошим. Комбинированный кабель КВК, отечественного производства, отвечает всем требованиям и может использоваться без ограничений

При выборе коаксиального кабеля можно обратить внимание на продукцию таких , «Belden» и «CommScope». Следует выбирать кабель RG-6 или RG-59, который отличается высоким качеством и продолжительным сроком службы

Кабель «витая пара» производится многими компаниями и при выборе следует обращать внимание на материал проводников и не приобретать кабель с жилами из обмеднённой стали. Поскольку для подключения видеодомофона не требуется приобретать километры кабеля, экономить на том, чтобы купить 20-30 метров не стоит

Следует избегать продукции китайских производителей. Они продают кабель по очень низкой цене, используя стальные жилы и низкосортный пластик для внешней изоляции.

С этим читают:

Подключение электрозамка к видеодомофону

Видеонаблюдение в подъезде: советы по выбору, установке, обслуживанию и правовым аспектам

Покупаем видеодомофон с интернетом: основные особенности и критерии выбора

Как подключить видеокамеру к домофону

Для подключения дополнительной видеокамеры у основного блока имеется винтовая колодка, где фиксируются три провода от камеры. Это напряжение питания и выход видеосигнала. Чтобы разобраться, как подключить видеокамеру к домофону достаточно посмотреть схему подключения. Если дополнительная камера расположена на небольшом расстоянии от базового блока, то подключение можно выполнить 4-х проводным кабелем КСПВ (UTP) с одножильными проводниками. Если расстояние превышает 2-3 метра, видеокамеру следует подключить специальным кабелем КВК-2П-2 Х 0,75. КВК содержит коаксиальный кабель 75 Ом и два многожильных проводника сечением 0,75 мм для подключения напряжения питания.

Иногда может возникнуть вопрос, как подключить видеокамеру к панели домофона. Непосредственно на панели нет клемм для подключения видеокамеры, но подключить её всё же можно. Сам видеодомофон должен иметь группу контактов для подключения дополнительной камеры. От вызывной панели к стационарному устройству нужно проложить не 4, а 5 проводов. Затем от внешней видеокамеры провести трёхпроводную линию к вызывной панели. Соединить провода питания дополнительной камеры с проводами питания камеры на вызывной панели, а выход видеосигнала подключить к свободному проводу. Кнопкой на дисплее можно переключать изображение с разных камер.

При подключении дополнительной видеокамеры на участке частного дома следует иметь в виду, что расстояние между монитором и камерой не  должно превышать 50 метров. И это в лучшем случае. Если кабель от видеокамеры к домофону прокладывается под землей, его необходимо поместить в металлический или пластиковый гофрированный рукав. Воздушная линия должна иметь систему грозозащиты.

С этим читают:

Как осуществить подключение видеорегистратора к компьютеру

Видеонаблюдение своими руками

Выбираем глазок с видеокамерой: основные характеристики и популярные модели

Видеоглазок с датчиком движения и записью: основные особенности, критерии выбора и модели

Основные требования, предъявляемые к кабелям

В зависимости от территории, на которой размещается видеодомофон, может возникнуть необходимость в прокладке кабелей внутри помещений и снаружи. В связи с этим к соединительным компонентам предъявляются определенные требования по характеристикам изоляции и токопроводящих жил.

В качестве последних преимущественно используется медная проволока, диаметр которой варьируется в зависимости от типа кабеля. В недорогой продукции ее заменяют на сталь. В этом случае проволоку дополнительно покрывают тонким слоем меди. Подобные жилы применяются:

  • — в коаксикальном кабеле, который используется для соединения компонентов аналоговой видеосистемы;
  • — в витой паре (кабель из нескольких скрученных проводников), предназначенной для соединения цифрового оборудования.

Ввиду того что видеодомофон устанавливается с целью повышения безопасности жилища (дом, квартира и так далее), применять изделия со стальными жилами не рекомендуется. Это объясняется особенностями монтажа элементов всей системы.

Чтобы подключить линии, применяются колодки с клеммами, предусматривающие фиксацию проводов с помощью винтов. Кабели со стальными жилами крепятся недостаточно хорошо в таких зажимах. Кроме того, наличие переменного контакта в подобных проводах может вызвать поломку видеодомофона. В случае если под воздействием внешних факторов стерлось медное покрытие, сталь покроется слоем коррозии. Особенно часто такие последствия возникают в точках подключения панели, устанавливаемой снаружи. Поэтому для соединения элементов видеосистемы следует использовать провода с медными жилами.

Если все компоненты видеодомофона располагаются внутри помещений, то никаких особых требований к качеству и характеристикам изоляции не предъявляют. Объясняется это тем, что проводка не подвергается воздействию влаги и другим разрушающим факторам. Для укладки на улице рекомендуется использовать кабели с изоляцией из полиэтилена. Материал сохраняет жилы в условиях повышенной влажности, при воздействии температурных перепадов и ультрафиолетового излучения. Провод с изоляцией из полиэтилена характеризуется помехозащищенностью.

Установка домофона с камерой

Стандартная комплектация видеодомофона включает в себя основной блок с дисплеем, платой электроники и устройством питания и  наружной вызывной панелью. Панель устанавливается на входную дверь  или ворота частного домовладения. Этот элемент включает в себя кнопку вызова, миниатюрную видеокамеру, микрофон и динамик. Панель изготовляется из прочного сплава, а объектив камеры закрывает твёрдое стекло, что обеспечивает надёжность и долговечность устройства.

Вызывная панель соединяется с базовым блоком четырёх проводной линией с проводами соответствующих цветов. В различных моделях цвета могут отличаться, поэтому при самостоятельном подключении следует руководствоваться технической документацией.

В большинстве случаев цвета следующие:

  • Красный – питание 12 В;
  • Белый – видеосигнал с камеры;
  • Желтый – аудио обмен;
  • Чёрный (и/или) экранирующая оплётка – корпус.

Если основной блок предназначен для подключения двух панелей, то под крышкой задней панели монитора расположены две одинаковых контактных колодки для подключения двух жгутов проводов. Переключение между панелями осуществляется кнопкой только в режиме просмотра. Некоторые видеодомофоны допускают подключение дополнительной видеокамеры. Если объектив вызывной панели направлен прямо на посетителя, то дополнительная камера может показать достаточно большую зону перед входной дверью или часть придомовой территории. Чаще всего жильцы устанавливают видеодомофон с дополнительной камерой, чтобы иметь возможность контролировать свой собственный автомобиль, находящийся у дома.

Рекомендации по прокладке и установке

Прежде чем приступать к работам, нужно подготовить рабочий инвентарь и расходные материалы.

  • строительный нож;
  • саморезы (их количество зависит от количества подключаемых устройств);
  • резиновые перчатки;
  • шпатлевка;
  • изолента;
  • кабель (длина, размер сечения и модель подбирается в индивидуальном порядке);
  • перфоратор;
  • кусачки, отвертка и плоскогубцы.

Когда весь расходный и рабочий инвентарь подготовлен, приступают к ознакомлению с рекомендациями и алгоритму прокладки проводов для домофона:

  • Для осуществления двухсторонней связи требуется вычислить метраж, замерив расстояние от переговорного устройства до блока.
  • Кабель подбирается в зависимости от длины.
  • Если домофон устанавливают в подъезде многоэтажного дома, внутри проводится общий стояк, по которому будут тянуться провода.

Отдельного внимания заслуживает вопрос тщательной маскировки проводов. Это требуется для создания эстетичного вида и ограничения доступа к ним. Если провода не будут скрыты, грабители беспрепятственно перережут кабель и владельцы жилплощади своевременно не отреагируют на потенциальную опасность.

Инструкция по самостоятельному подключению

Инструкция по самостоятельному подключению видеодомофона в многоквартирном доме:

Выполнение любого из пунктов данной инструкции обычно не представляет сложности. При работе с магистральными линиями необходимо соблюдать правило техники безопасности и не допускать повреждений другого оборудования и каналов связи. Если же самостоятельная установка кажется сложной, стоит обратиться в обслуживающую домофон организацию.

Моделей видеодомофонов существует несколько, однако принцип работы у многих из них схожий. Когда вы приобретаете видеодомофон, то почти всегда имеете возможность за дополнительную плату заказать также его подключение. При этом никто не в силах запретить вам произвести подключение такого домофона самостоятельно. Если вы решились на такое, то наберитесь терпения, ведь только правильно подключенный домофон будет служить долго и работать корректно.

Рекомендации по прокладке и установке

Для сверления бетонных стен понадобится перфоратор

Прежде чем приступать к работам, нужно подготовить рабочий инвентарь и расходные материалы.

  • строительный нож;
  • саморезы (их количество зависит от количества подключаемых устройств);
  • резиновые перчатки;
  • шпатлевка;
  • изолента;
  • кабель (длина, размер сечения и модель подбирается в индивидуальном порядке);
  • перфоратор;
  • кусачки, отвертка и плоскогубцы.

Схема подключения видеодомофона в загородном доме

Когда весь расходный и рабочий инвентарь подготовлен, приступают к ознакомлению с рекомендациями и алгоритму прокладки проводов для домофона:

  • Для осуществления двухсторонней связи требуется вычислить метраж, замерив расстояние от переговорного устройства до блока.
  • Кабель подбирается в зависимости от длины.
  • Если домофон устанавливают в подъезде многоэтажного дома, внутри проводится общий стояк, по которому будут тянуться провода.

Требования к домофонному проводу


Комбинированный высокочастотный кабель

Каждый вид строительных работ имеет свои специфические и общие требования по эксплуатации. Для домофонных проводов они следующие:

  • Для питания внешнего блока и электронного замка величина напряжения не должна превышать 24В.
  • Если наблюдаются частые перепады напряжения, временно устройство рекомендуется обесточить, в противном случае возрастает вероятность короткого замыкания и возгорания.
  • Домофон и все вспомогательные элементы размещаются вдали от источников влаги и среды с повышенной влажностью.
  • Требования к изоляционному слою предъявляются только к тем проводам, которые находятся на улице. Их поверхность должна быть обмотана полиэтиленовой изоляцией.
  • Если имеются повреждения в кабеле в результате механического, химического или термического воздействия, заменяется поврежденный участок цепи или полностью кабель. РК-75 — Коаксиальный кабель для подключения видеодомофона с медным центральным проводником
  • Электромагнитное поле, исходящее от некоторых видов проводов, может искажать работу домофона, поэтому целесообразнее отдавать предпочтение модификациям, оснащенным отдельным экранированием.
  • Если значение сопротивления 20 Ом, прибор используется для налаживания связи на дальние расстояния.

Электромонтажники для бесперебойной работы электромагнитного замка рекомендуют подводить к нему отдельный кабель.

Длина провода напрямую зависит от удаленности расположения панели вызова. Если расстояние не более 15 метров, используют любые виды кабелей; если интервал значительно больше, специалисты рекомендуют рассмотреть следующие модели:

  • UTP;
  • STP;
  • FTP;
  • КСПВ-4*0,5;
  • ШВЭВ;
  • ШВЭП.


STP


КСПВ-4х0,5

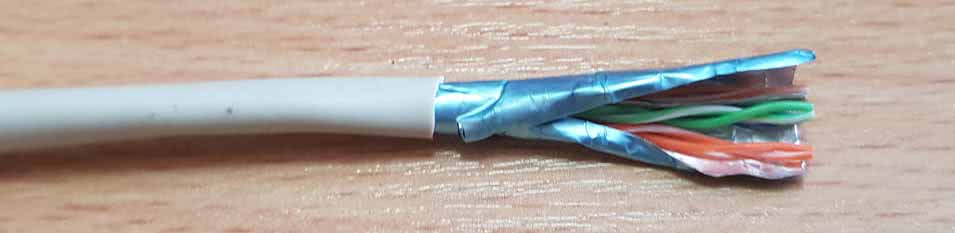

FTP


UTP ШВЭП


ШВЭВ

Начало установки видеодомофона

Установка видеодомофона в квартиру начинается с выбора места расположения вызывной панели. Важный момент – высота установки. Человеку, совершающему вызов должно быть комфортно это делать, чтобы избежать сильных наклонов вниз или тяги вверх, средняя высота установки вызывной панели составляет 1,5 метра. Значение это может быть абсолютно любым, но данный показатель самый распространенный в современной практике.

По внешнему виду панели кардинально отличаются друг от друга, могут быть установлены следующие элементы в корпусе:

  • Встроенная видеокамера;
  • Подсветка (ИК), позволяющая вести передачу изображения при слабом источнике света;
  • Элемент, управляющий замком;
  • Переговорные элементы:
    • Динамик;
    • Микрофон.

Дополнительные устройства

В целях повышения уровня безопасности для квартиры можно установить дополнительную видеокамеру к той, что встроена в вызывной панели видеодомофона. Это позволит видеть не только человека, стоящего напротив панели вызова, а также, если дополнительно установить камеру под потолком, всю площадь помещения непосредственно перед дверью.

Примечание: если установка видеодомофона производится в частном доме, следовательно, установка вызывной панели будет осуществлена на улице, необходимо задуматься о ее защите против влаги, снега и других возможных погодных условий. Если не удается встроить оборудование в стену забора, то лучшим вариантом будет – создать навесной козырек. Схема вызывной панели имеет довольно простую структуру, что не потребует дополнительных специальных работ по ее защите от разного рода воздействий.

Следующим шагом идет выбор проводов, которыми можно подключить вызывную панель к монитору. При расстоянии между составляющими системы менее 35 метров подходит провод ШСМ, объединяющий в себе жилы для трансляции видео, звука и питания 12 V. В тех случаях, когда необходимо проложить более длинную магистраль, лучше применить коаксиальный кабель, он также соединит и дополнительные камеры при их наличии. Провода, идущие от вызывной панели видеодомофона к замку должны быть типа ШВВП.

ШСМ, коаксильный и ШВВП кабеля

Беспроводный видеодомофон

Беспроводной видеодомофон со схемой подключения показан на рисунке ниже. Отличительная особенность данной модели – отсутствие проводов между монитором и вызывной панелью.

Следующий не маловажный элемент всей системы – это монитор, Насколько грамотно он будет расположен внутри помещения, будет зависеть удобство им пользоваться и скорость ответа на поступивший звонок.

Видеодомофон dom ds-10s предлагает следующий вариант монитора:

Современный дизайн, большой функционал, настройка устройства осуществляется на удобном и понятном интерфейсе.

Телевизор в качестве монитора

Бывают ситуации, когда идти  к монитору отвечать на сигнал вызова не очень хочется (если он расположен у входной двери), но есть решение. Ниже будет описано, как подключить видеодомофон к телевизору, который с легкостью заменит монитор. Современные производители ТВ-техники включают данную функцию в свою продукцию. Реализация данной схемы при подключении видеодомофона своими руками или при помощи специалистов возможна благодаря использованию специального модуля.

С его помощью при входящем звонке можно переключить ТВ на определенный канал, присвоенный для видеосигнала с камеры домофона, и увидеть, кто совершил вызов. Также возможно подключение нескольких камер, при расширенном функционале используемого модуля.

Установка видеодомофона своими руками при понимании всех схем и навыке работы с инструментом не должна занять много времени. Чтобы установить домофон своими руками в частный дом потребуется немного больше времени, которое уйдет на прокладку кабеля от ограждения дома, где будет установлена панель вызова, до внутреннего помещения. При этом необходимо будет учесть, по какой магистрали пойдет провод: по воздуху или в земле, что скажется на его целостности и общедоступности, а также поможет избежать непредвиденного повреждения.

Как установить домофон своими руками в квартире станет понятно, прочитав материал выше. Метраж провода при этом будет минимальный, в связи с чем, основные работы будут производиться с монтажом вызывной панели и монитора.

Установка домофона это довольно серьезная процедура, как может не показаться на первый взгляд. От успешного выполнения монтажа в прямом смысле будет зависеть безопасность помещения и людей. Находящихся внутри. Поэтому возможен вариант — установить видеодомофон в квартире профессионалами.

Особенности кабеля

Кабель подбирают в зависимости от типа домофона и места монтажа Любой провод состоит из 2 элементов:

  • Токопроводящая жила – из медной или алюминиевой проволоки, она передает электрический ток.
  • Изоляция – оболочка. Не допускает механического повреждения жилы, защищает от попадания влаги и действия солнечных лучей, предупреждает влияние внешних помех, экранирует токопроводящую жилу.

Изоляция определяется типом домофона и способом монтажа. Если провода прокладывают внутри здания, тем более в частном доме, к ним предъявляют только одно требование: надежно защищать потребителя от поражения током. Но если кабель устанавливают на улице, выбирают вариант с оболочкой из полиэтилена.

Помехозащищенность, обеспечивает металлическая оплетка жилы – экран.

Общие рекомендации по наращиванию проводов

Ниже приведены общие рекомендации по наращиванию проводки своими руками. Они помогут упростить электромонтажные работы и избежать проблем в будущем:

  1. Наращиваемый провод должен подходить по допустимой мощности. В идеале сечение кабеля подбирается с запасом.
  2. Изоляция не должна иметь повреждений и трещин.
  3. Если место позволяет, то желательно оставить некоторый запас. Слишком длинный кабель удобнее, чем короткий.
  4. Проводка не должна опираться на острые углы. О них она может перетереться.
  5. Избегайте оголенных токоведущих частей и попадания на них строительных смесей.
  6. ПУЭ запрещает использование скруток, поэтому желательно их не выполнять.
  7. Все работы производятся изолированным инструментом и со снятием напряжения.

Любая скрутка и ответвление — это минус один балл к надежности проводки. Удлинить электрический кабель можно тогда, когда на это имеются весомые причины. В большинстве случаев предпочтительней целиком заменить провод без лишних разрезов.

Если наращивание неизбежно, то скрутка должна удовлетворять двум критериям. Во-первых, контакт выполняется прочным и надежным, особенно в силовых цепях. Во-вторых, место соединения изолируется. Отсутствие защитного слоя способно вызвать пожар или электротравму.

Разновидности кабелей

Коаксиальный кабель РК-75 Для обычного видеодомофона нужен кабель, передающий видеосигнал на абонентское устройство, а также питающий. Подбирают их согласно техническим требованиям.

Коаксикальный кабель РК-75

Коаксикальный кабель используется для соединения элементов видеосистемы, поддерживающих передачу аналогового сигнала. Такие провода отличаются нессиметричной конструкцией. Коаксикальный кабель состоит из:

  • — центрального проводника;
  • — слоя изоляции;
  • — экранирующей оплетки;
  • — слоя внешней изоляции.

За передачу сигнала в коаксикальном кабеле отвечает центральный проводник, который изготавливается из медной проволоки. Этот компонент бывает одно- либо многожильным. Центральный проводник закрывает слой изоляционного материала (полипропилен либо вспененный полиэтилен), который препятствует негативному воздействию внешней среды. При монтаже видеодомофонов рекомендуется отдавать предпочтение коаксикальным кабелям со вспененным полиэтиленом. Материал позволяет изгибать провода под малым радиусом, что облегчает установку системы.

Сохранность коаксикальных кабелей обеспечивает металлическая проводка, соединенная с корпусом устройства. Роль экранирующей оплетки выполняет проволока специального плетения, покрытая слоем фольги из алюминия. Ее необходимо подключать к точке заземления. В ином случае экранирующая оплетка нарушит работу видеосистемы из-за того, что будет мешать передаче сигнала, вызывая помехи.

На рынке встречаются коаксикальные кабели различных размеров

При выборе проводов этого типа рекомендуется обращать внимание на следующие параметры:

  1. Коэффициент затухания. Этот показатель не влияет на работу системы, в которой используются сравнительно короткие кабели.
  2. Полоса передаваемых частот. Не играет определяющей роли в работе видеосистем.
  3. Волновое сопротивление.

Основным параметром, на который следует ориентироваться при выборе кабелей, является волновое сопротивление. Чтобы соединить панель видеодомофона и вызывную панель с камерой, необходимо использовать провода на 75 Ом. Максимальная длина коаксикальной кабельной линии составляет 100 м. Для организации видеосистемы применяются провода серий:

  • — РК-75-6-12;
  • — RG-6;
  • — RG-59.

Первая аббревиатура скрывает технические характеристики кабеля. Первое число показывает параметр сопротивления (75 Ом), второй — диаметр изоляционного слоя (6 мм). Цифра 1 свидетельствует о том, что кабель сохраняет изначальные характеристики при температуре не выше 125 градусов..

КВК 2П (Комбинированный)

Такой тип кабеля используют исключительно для того, чтобы соединять панель вызова и монитор через улицу.

Т.е. — внешняя изоляция должна быть хорошо защищена от внешних воздействий, а в качестве источника питания видеокамеры должна быть выделена отдельная линия.

Он представляет, из себя отдельную экранированную жилу (сопротивление 75ОМ) и две параллельные линии.

Следовательно, экранированный провод проводит ток через улицу, а параллельные линии питают прибор уже в помещении.

Изоляцию для такого кабеля делают либо из поливинилхлорида (В), либо из полиэтилена (П). Поэтому, прежде чем покупать кабель, следует внимательно изучить маркировку.

Так как поливинилхлорид используют для работы внутри помещения, а полиэтилен подойдёт для наружных работ.

UTP (Витая пара)

В цифровых технологиях этот вид кабеля выбирают в первую очередь. Представляет он из себя оболочку. Внутри располагаются несколько жил.

Каждая жила представляет, из себя две скрученные проволоки (пара). Минимальное количество таких пар достигает двукратного числа, но их может быть и больше. Кабель маркируется по следующему принципу:

  • UTP — обычный кабель без дополнительной защиты;
  • FTP — все пары тянуться вместе, но они защищены общей экранированной защитой;
  • STP — каждая пара изолирована экранированной оболочкой;
  • SFTP — гибрид STP и FTP, т.е. каждая пара находиться в экранированной оболочке, а весь пучок защищает отдельный экран.

Как подключить все компоненты устройства?

Рано или поздно каждый из нас столкнется с проблемой подключения трубки. Этому может быть ряд причин:

  • Монтаж оборудования самостоятельно в связи с установкой системы защиты;
  • Подключение трубки по причине поломки ранее установленного устройства домофона.

Если все же вам предстоит самостоятельно заняться данной работой, то в первую очередь следует приобрести абсолютно новое оборудование. В данном случае следует учитывать тот факт, что трубка должна полностью соответствовать установленной домофонной системе.

Более подробней о монтаже домофона вы сможете узнать после просмотра этого видео:

Устройство должно отвечать всем поставленным условиям качества, поскольку только высококачественные трубки для домофона могут обеспечить бесперебойную и надежную работу системы защиты. В противном случае повторная установка не заставит себя ждать.

Монтаж трубок для цифровых домофонов

Цифровые домофонные системы в основном применяются в многоквартирных домах. Установка трубки данного типа имеет свою специфику, а именно: такая схема адресации требует наличия двужильного кабеля, к которому прикрепляется абонентская трубка

Здесь следует обратить внимание на полярность

Установка трубки домофона в данном случае имеет свою микросхему, которая программируется перемычками или джамперами на каждый номер квартиры. В связи с этим, чтобы узнать номер своей квартиры, придется аккуратно разобрать трубку и внимательно изучить имеющуюся микросхему. Возле каждой перемычки расположена специальная цифровая панель, на которой числа идут в порядке возрастания. Здесь код квартиры складывается из чисел, относящихся к замкнутым перемычкам.

Разобранная старая трубка может послужить вам примером, с которого можно перенести код на новое устройство. Таким образом, установка новой трубки не составит большого труда.

Монтаж устройства на домофон координатно-матричного типа

Подключить трубку домофона самостоятельно на данный тип не составит труда. Здесь вся работа заключается в передаче сигнала на специальный коммутатор, который при получении вызова обрабатывает его, и за счет наличия специальных ключей отправляет сигнал вызова на необходимое абонентское устройство.

Установка трубки для такого домофона заставит хозяина не только потрудиться, но и развить быструю смекалку. При монтаже вся проблема заключается в кабеле, который подразделяется на множество проводов, относящихся к каждой отдельной квартире в подъезде. Здесь также следует учитывать, что ключи десятков в основном не превышают семи с учетом нуля. Таким образом, общее количество пользователей может составить более восьмидесяти.

Монтаж трубки домофона своими руками состоит в поиске нужной шины десятков, а также единиц. С десятками справиться очень просто – они расположены на щитке необходимого этажа. Все что требуется – это найти провод, к которому подключены провода, относящиеся к каждой квартире в подъезде. Таким образом вы подберете нужный вам кабель.

Чтобы правильно выбрать шину единиц, необходимо подняться на этаж с номером квартиры, который совпадает с последней цифрой вашей квартиры, и снова найти кабель на щитке. К шине десятков подключается плюс, а к шине единиц – минус. На этом все сложности заканчиваются. Монтаж устройства не составит труда.

Дальше просто подключаем трубку

Для этого проделываем всю описанную процедуру, обращая внимание на полярность. При соблюдении всех имеющихся правил, можно сказать, что установка завершена

Интересную информацию о домофонах вы сможете узнать просмотрев это видео:

При подключении домофона люди часто задаются вопросом: что делать, если подключил устройство самостоятельно, а оно не работает? Ответ прост: следует заново пересмотреть схему сборки устройства, а также обратить внимание на полярность, так как именно с полярностью возникает больше всего проблем. Если вы сомневаетесь в правильности проделанной работы, вызовите специального мастера на дом

Такие мастера обычно предоставляют свои услуги во всех компаниях, занимающихся реализацией и монтажом домофонов

Если вы сомневаетесь в правильности проделанной работы, вызовите специального мастера на дом. Такие мастера обычно предоставляют свои услуги во всех компаниях, занимающихся реализацией и монтажом домофонов.

Цифровой домофон

Для подключения аппаратов такого типа используются только кабель с двумя жилами, по которым передается закодированный сигнал. Трубка, установленная в квартире, номер которой был набран на панели вызова, реагирует на подаваемый сигнал. Чтобы задать соответствие между набираемым кодом и трубкой, применяются специальные перемычки – джамперы, – которые перемыкают нужные контакты в ответном аппарате.

Чтобы правильно запрограммировать работу трубки, джамперы размещают между пронумерованными клеммами таким образом, чтобы сумма цифр равнялась номеру квартиры.

К достоинствам подобных домофонов относят простоту монтажа и подключения новых абонентов.

Главным недостатком такого оборудования является влияние каждой трубки на работу всей системы

При замене устройства, которая проводится вследствие его поломки, а также при подключении новых абонентов крайне важное значение имеет правильная установка джамперов

В настоящее время для частичного устранения этого недостатка применяются этажные контроллеры, которые позволяют локализовать неисправность в пределах одного уровня.

Другим минусом цифровых домофонов является их относительная дороговизна, которая не позволяет этим устройствам получить широкое распространение.

Какой патч-корд выбрать

Поскольку в этой статье речь идёт о подключении компьютера к роутеру, самым простым решением будет воспользоваться для этих целей патч-кордом, который идёт в комплекте с вашим маршрутизатором. Роутеры всех производителей комплектуются таким кабелем. Но есть один нюанс – обычно он очень короткий, чаще всего около полуметра. Редко бывает длиннее. Поэтому подойдёт вам в том случае, если компьютер и роутер находятся рядом.

Но часто роутер в квартире размещается в прихожей или на кухне, а компьютер стоит в одной из комнат. Поэтому может потребоваться патч-корд длиной несколько метров. Его можно приобрести в магазине. Это наиболее удобный вариант. Можно, конечно, купить нужной длины кусок витой пары и коннекторы RJ-45 и изготовить патч-корд самостоятельно. Но цена комплектующих будет ненамного ниже, чем стоимость готового кабеля. А для обжимки потребуется специальный инструмент, приобретать который ради однократного использования не имеет смысла. Если же вы всё-таки решили обжать витую пару самостоятельно, как это сделать правильно можно узнать из отдельной статьи на нашем сайте.

Категории и разновидности

Наиболее распространённым типом патч-корда является UTP-кабель пятой категории. Это обычный неэкранированный восьмижильный провод, предназначенный для прокладки внутри помещений. Кабели 1-4 категории сейчас не используются, а кабель 6-й категории применяется для построения гигабитных сетей с передачей данных на скорости до 10 Гбит/сек. Таким образом, в обычной домашней сети для соединения компьютера с роутером следует выбрать UTP-патч-корд 5 категории.

Аббревиатура UTP расшифровывается как Unshielded Twisted Pair – «неэкранированная витая пара». Кроме этого, существуют другие разновидности витой пары.

FTP (Foiled Twisted Pair – «фольгированная витая пара») под изоляцией имеет экран из фольги. Он позволяет защитить кабель от электромагнитных помех.

SFTP (Screened Foiled Twisted Pair – «экранированная фольгированная витая пара») кроме защитного слоя фольги, дополнительно защищена оплёткой из проволоки.

На первый взгляд, экранированный кабель надёжней и лучше выбрать его. Но на практике это никакого ощутимого эффекта не даст:

  • Экран должен быть заземлён, иначе пользы от него будет немного. А для этого в сети должно использоваться соответствующее оборудование, имеющее контур заземления.
  • Внутри помещений в целях экономии все провайдеры используют неэкранированный кабель. То есть провод, по которому к вам в квартиру заведен интернет, скорее всего обычный UTP-кабель. А включение в сеть из неэкранированного кабеля небольшой кусок экранированного на качество передачи данных никак не повлияет.
  • В офисах и квартирах нет такого электромагнитного фона, который бы сказался на работе локальной сети.

Поэтому экранированный кабель применяют там, где присутствует высокий уровень помех либо при прокладке сегмента сети вне помещения. Для подключения компьютера к роутеру в квартире защищённый интернет-кабель не нужен.

Особенности кабеля


Кабель подбирают в зависимости от типа домофона и места монтажа Любой провод состоит из 2 элементов:

  • Токопроводящая жила – из медной или алюминиевой проволоки, она передает электрический ток.
  • Изоляция – оболочка. Не допускает механического повреждения жилы, защищает от попадания влаги и действия солнечных лучей, предупреждает влияние внешних помех, экранирует токопроводящую жилу.

Изоляция определяется типом домофона и способом монтажа. Если провода прокладывают внутри здания, тем более в частном доме, к ним предъявляют только одно требование: надежно защищать потребителя от поражения током. Но если кабель устанавливают на улице, выбирают вариант с оболочкой из полиэтилена.

Помехозащищенность, обеспечивает металлическая оплетка жилы – экран.

Особенности кабеля

Кабель подбирают в зависимости от типа домофона и места монтажа

Любой провод состоит из 2 элементов:

  • Токопроводящая жила – из медной или алюминиевой проволоки, она передает электрический ток.
  • Изоляция – оболочка. Не допускает механического повреждения жилы, защищает от попадания влаги и действия солнечных лучей, предупреждает влияние внешних помех, экранирует токопроводящую жилу.

Изоляция определяется типом домофона и способом монтажа. Если провода прокладывают внутри здания, тем более в частном доме, к ним предъявляют только одно требование: надежно защищать потребителя от поражения током. Но если кабель устанавливают на улице, выбирают вариант с оболочкой из полиэтилена.

Помехозащищенность, обеспечивает металлическая оплетка жилы – экран.

Похожие записи:

10 лучших мини-кондиционеров Нюансы возведения свайно-ростверкового фундамента для дома из газобетона 60 идей интерьеров ванной комнаты совмещенной с туалетом Как делается расчёт радиаторов отопления по площади + калькулятор Полимерная шпаклёвка при финишной отделке помещения Как построить финский дом своими руками: пошаговая инструкция +видео без опыта строительства
