Варианты бестраншейной прокладки труб

Оглавление

Виды проколов

Метод прокола применяют при прокладке водопровода под дорогой

В зависимости от применяемых механизмов, принципа прокладки канала для прокладки труб различают следующие виды прокола:

  • продавливание;
  • горизонтально направленное бурение (ГНБ);
  • бурошнековое бурение;
  • гидропрокол;
  • вибропрокол.

Продавливание

Данный вид прокола выполняется следующим образом:

  1. В начальный приямок помещается установка направленного бурения, состоящая из рамы с гидроцилиндрами, которые приводят в движение каретку с буровой колонной – соединенными между собой штангами.
  2. Первой в каретку устанавливается штанга с рабочей головкой в виде острого конуса.
  3. При помощи маслостанции (бензинового двигателя с масляными насосами) гидроцилиндры под усилием вдавливают первую штангу в стенку приямка.
  4. После того как большая часть первой штанги скрылась в почвенной толще, каретку при помощи гидроцилиндров отводят назад. К концу штанги при помощи резьбового соединения прикручивают следующую, закрепляют ее в каретке и повторяют процесс продавливания.
  5. При появлении рабочей головки первой штанги буровой колоны в финальном приямке ее снимают, устанавливают приспособление для крепления и протяжки трубы.
  6. Вытягивая закрепленную к первой штанге трубу, осуществляют ее прокладку в пробуренном таким способом канале (футляре).

Горизонтально направленное бурение

Такой способ широко применяется при прокладке водопроводных сетей диаметром до 200 мм. Прокол выполняется специальными самоходными установками на гусеничном ходу, способными работать в условиях ограниченного пространства и топкого грунта.

Технология выполнения горизонтально-направленного бурения состоит из следующих этапов:

  1. Бурение пилотной скважины – при этом установка заглубляет колонну штанг с рабочей буровой головкой в виде лопатки на первой из них под заданным углом и пробивает узкий канал, выходя на поверхность или в стенке финального приямка в конечной точке траектории прокладки трубопровода.
  2. Последовательное расширение пилотной скважины – на этом этапе рабочая головка заменяется специальным вращающимся расширителем (риммером), который при протяжке колонны штанг увеличивает диаметр канала до необходимого значения. При этом к торцу риммера крепят новые буровые штанги – это необходимо для того, чтобы после расширения канала удобно и быстро можно было протянуть через него плеть трубы.
  3. Протяжка трубопровода – на последнюю присоединённую к риммеру штангу устанавливают вертлюг (серьга), к которому присоединяют оголовок плети трубы. Протяжка трубопровода производится выборкой штанг установкой до тех пор, пока конец трубы не покажется в начальной точке бурения.

В процессе работы внутрь штанг буровой колоны и на наконечник (рабочую головку) подается специальный состав, способствующий разрушению пробуриваемой породы, снижению трения штанг о почву, удалению пробуренной породы из скважины. Собирающийся в приямке буровой состав после завершения работ откачивается, очищается от частиц породы и с помощью химических реагентов регенерируется для последующего использования.

Бурошнековое бурение

Данный способ бестраншейной прокладки водопроводных и других коммуникаций заключается в следующем:

  1. Внутрь большой трубы-футляра устанавливают вращающийся от двигателя установки шнек с рабочей головкой (лопатками) в торцевой части.
  2. При вдавливании установкой трубы в стенку приямка вращающийся шнек пробуривает встречающуюся ему на пути породу и частично удаляет через торец трубы.
  3. После того как первая труба полностью скрылась в почвенной толще к ней присоединяют следующую с таким же шнеком внутри;
  4. Когда конец колоны труб появится в финальном приямке, из нее последовательно извлекают все шнеки с остатками пробуренной и не удаленной ими породы.

В пробуренную таким способом трубу помещают несколько водоподающих магистралей

Гидропрокол

Данный вид прокола выполняется с помощью установки горизонтального бурения, в которой на конце первой штанги буровой колоны одевается специальная головка, пробивающая почвенную толщу перед собой при помощи мощной струи воды, создаваемой центробежным насосом.

Применяется такой метод для прокола рыхлых песчаных и супесчаных почв.

Вибропрокол

При вибропроколе рабочий орган пневмопробойника помимо вращательных движений совершает также и мощные возвратно-поступательные (как отбойный молоток). Благодаря этому, такие установки могут быстро и качественно прокалывать даже самый плотный глинистый или суглинистый грунт.

Этапы прокладки

Прокладка канализации методом прокола — это
процедура, выполняемая в несколько этапов:

  • подготовка площадки под оборудование. Ее размер
    составляет 10 × 15 м;
  • установка пилотной штанги, которая погружается в
    грунт в точке входа буровой головки;
  • проходка пилотной скважины. Это основной этап
    работ. Делается скважина с заданной конфигурацией, ее диаметр составляет 100 мм.
    Контроль траектории проводится через каждые 3 м длины;
  • извлечение буровой головки и расширение скважины
    путем протягивания риммера. Это инструмент, который устанавливают на гибкую
    штангу и с усилием тянут в сторону, противоположную проходке пилотной скважины;
  • позади риммера крепится плеть трубопроводов,
    которая сразу после расширения скважины затягивается в нее в направлении к
    буровой установке.

Устройство прокола для канализации требует
постоянного контроля траектории. Этим занимается оператор, который наблюдает за
ходом работ на дисплее приемника. Сигнал на него идет с датчиков буровой
головки. При необходимости изменить траекторию он дает бурильщику команду на
остановку подачи и задает нужный угол поворота. При любой его величине головку
вращают только по часовой стрелке, чтобы не ослаблялось соединение буровых
штанг.

Разновидности

            Канализация методом прокола —
это эффективная и перспективная технология. Со времени ее появления разработано
три варианта выполнения работ:

  • гидропрокол;
  • вибропрокол;
  • продавливание.

Каждая из этих методик рассчитана
на работу в определенных условиях. Например, гидравлический способ хорош в
глинистых вязких грунтах, вибрационный более эффективен в плотных породах с
многочисленными скальными включениями. Продавливание используется на мягких
почвах, не требующих значительных усилий для проходки скважины.

При использовании любой методики необходима подача значительного осевого усилия в направлении проходки. Для его создания применяются мощные гидродомкраты. Нагрузка на ось штанги велика — от 30 до 400 тонн, что обеспечивает эффективное и быстрое решение задачи.

Достоинства и недостатки

            Устройство канализации методом
ГНБ обладает рядом достоинств:

  • уменьшаются затраты на укладку сети;
  • технология менее трудоемкая, чем традиционная
    методика;
  • время строительства линии сокращается примерно
    на 30%;
  • не требуется восстанавливать ландшафт, элементы
    благоустройства поверхности;
  • практически нет ограничений по месту проведения
    работ. Можно выполнять укладку на территории исторических памятников, промышленных
    предприятий, в зоне плотной застройки;
  • не снимается и не портится плодородный слой
    почвы;
  • во время выполнения работ не приходится
    перекрывать движение автомобилей, останавливать производство или принимать
    другие ограничения.

Недостатки технологии ГНБ:

  • методика не годится для создания протяженных
    скважин или для укладки трубопроводов на большой глубине;
  • максимальная длина одной линии составляет
    300-400 м. Если нужна более протяженная система, придется делать промежуточные
    котлованы и проходить повторные скважины.

Определенные затруднения возникают, если производится устройство самотечной канализации методом ГНБ. Для этого надо обеспечить перепад высот между точкой входа и выхода скважины. Если используется труба диаметром 160-200 мм, необходим уклон 8 или 7 мм на каждый метр длины. Для линии длиной 400 м (максимум) перепад высот составит 3,2 м. кроме этого, обход препятствий в вертикальной плоскости становится невозможен. Если на пути скважины возникают крупные включения, придется делать обход по горизонтали, не изменяя заданного угла наклона. Это может потребовать большей длины трубопроводов, что увеличит расходы и время сборки системы.

Первое, что необходимо сделать — согласовать проект строительства, реконструкции

Выполнять прокол под дорогой без плана и согласования не стоит прежде всего по двум причинам. Первая причина это личная безопасность. Может получится так, что под вашим участком уже проходят определенные виды коммуникаций, о которых вы не знали. Бывали редкие случаи, когда о скрытых довоенных коммуникациях не было известно даже после согласования проекта. Стоит все же подстраховаться, чтобы не проколоть прилегающую под вашим участком газовую трубу — последствия могут быть плачевными.

Вторая причина по которой лучше сделать согласование — штраф от органов городского управления за несогласованные действия. Особенно это касается тех видов коммуникаций, которые выходят за пределы вашего личного участка: случаи, когда нужно войти в общую магистральную трубу и т. п.

Метод горизонтально-направленного бурения

Когда ширина полотна превышает 10 метров, лучше использовать другую технологию — горизонтально-направленное бурение, либо кратко — ГНБ. Максимальный диаметр труб для этой операции — 1200 мм, но такие цифры не нужны частным застройщикам. Возможна укладка любых магистралей — как металлических, так и пластиковых. Для горизонтально-направленного бурения мастеру понадобится специальная буровая установка, предназначенная для этой работы.

Ее устанавливают в том месте обочины, где будет располагаться вход трассы трубопровода под дорогой. Для бурения отверстия используют монитор и локаторы: это оборудования даст возможность избежать даже минимальных отклонений от заданной траектории. ГНБ — способ, который используется для прокладки коммуникаций под любыми (искусственными, природными) объектами, на любой глубине.

Прокладывание трубопровода с помощью буровой установки также состоит из нескольких этапов.

  1. Сначала исследуют место будущих работ и изучают схему коммуникаций, затем подготавливают траншеи и устанавливают оборудование.
  2. Потом прокладывают пилотную скважину. Для пробивания используют буровую головку, которая состоит из трубы и конического наконечника, изготовленного из твердого сплава. В ней есть отверстия, предназначенные для подачи бентонитового бурового раствора. Его задачи — уменьшение трения, охлаждение головки, вывод грунта на поверхность. Корпус рабочего инструмента соединяют с трубчатой гибкой штангой, которая включается в действие гидравлическими домкратами.
  3. После прокладки пилотной скважины ее расширяют. Перед этой операцией буровую головку отсоединяют, а на нее место устанавливают расширитель обратного действия — риммер. Чтобы диаметр отверстия был достаточным для трубопровода, диаметр расширителя должен быть больше его в 1,5-2 раза. Риммер вращают и протаскивают в направлении буровой установки.

Последний этап — протягивание трубопровода. Для этого к трубе шарнирной серьгой прикрепляют насадку с вертлюгом, который позволит избежать вращения элемента. Другой конец вертлюга соединяют с риммером, после чего трубопровод затягивают в скважину.

Да, это возможная альтернатива, но она потребует дополнительных вложений. Если кому-то интересно, во сколько примерно обойдется аренда оборудования, то говорят, что «ангажирование» установки вместе с персоналом в среднем будет стоить 1000-1400 рублей в час. Цены, конечно, умеют расти.

Метод прокола

Следующий способ прокладки трубопровода – прокол. Проведение работ таким методом особенно рекомендуется при обустройстве канализации или систем водоснабжения на участках с глинистым или суглинистым грунтом.

Метод имеет ограничения по длине. Например, для труб диаметром до 0,6 м длина соответствующего тоннеля может достигать 60 м.

Прокол для прокладки трубопровода осуществляется путём уплотнения грунта по краям, в результате чего земля не выбрасывается на поверхность, а остаётся в зоне проведения работ.

Недостаток также связан с уплотнением земли: для создания достаточного радиального давления в месте проведения работ необходимо серьёзное усилие (0,15 до 3 МН). Это усилие достигается за счёт использования лебёдок, бульдозеров, тракторов и домкратов, обычно гидравлического типа.

Конечно, есть способ преодолеть повышенное сопротивление земли. Для этого на конец протягиваемой трубы устанавливается конус, основание которого выступает на 20 мм за края элемента (для труб большого диаметра). Если планируется проложить трубу небольшого сечения, землю прокалывают непосредственно трубой, причём в процессе образуется уплотняющее ядро.

Обычная скорость выполнения работ методом прокола – 4-6 м/ч. Если в дополнение к методике использовать виброимпульсы (техника называется вибропроколом), скорость повышается до значений 20-40 м/ч.

Ещё одна вариация прокола – гидропрокол. Техника применяется при проведении работ в легкоразмывающемся грунте. При проведении процесса грунт перед трубой с помощью особой насадки размывается, а в получаемый тоннель проталкивается труба. Среди недостатков этого способа – довольно значительные отклонения от проектируемой траектории движения трубы и необходимость освобождения пути движения от образующейся пульпы. Таким способом часто укладывается труба на въезд на участок, так как это наиболее оптимальный вариант в данном случае.

Алгоритм проведения работы следующий:

  1. На некотором расстоянии от начала тоннеля роется котлован, в нём на каркасе ставятся гидравлические домкраты. Сверху устанавливается насос, подводящий воду к домкратам. Параметры домкратов (величина создаваемого усилия и длина ходов штоков или нажимной плиты) должны соответствовать характеристикам грунта, прокладываемых труб и т.д.
  2. В котлован погружается оснащённая специальным наконечником и передаточным шомполом, связывающим её с плитой домкрата, труба. Шомпол может по диаметру быть больше или меньше трубы, соответственно крепится он или снаружи, или внутри. Первый отрезок трубы, на который надевается шомпол, должен иметь длину 6-7 м.
  3. Первый прокол выполняется с помощью одного только шомпола, зафиксированного непосредственно на нажимной плите. После в отверстия шомпола вставляется стержень из стали радиусом 25 мм, затем цикл работы повторяют.
  4. Если в процессе прокладки используется подвижный упор, подтягивающий домкрат во время обратного прохода штоков, шомпол не требуется. В этом случае домкрат передвигается вместе с плитой за прокладываемой трубой вплоть до её полного заглубления в грунт, затем возвращается на место. К концу трубу приваривают новый элемент, и процесс повторяют до наращивания необходимой длины трубопровода.

Самостоятельный прокол выполняется по следующей технологии

  1. По предполагаемой линии прокола заостренным концом в рабочем приямке кувалдой забивается стальная арматура. Она служит направляющей для трубы и предупреждает о труднопроходимых препятствиях на своем пути. Длина стержня арматуры не должна превышать двух метров, иначе материал может деформироваться под ударами кувалды. По мере захода в грунт производится сварка следующего отрезка, и снова забивается. Работа продолжается до того момента, пока конец не появится с другой стороны дороги;
  2. По обе стороны дороги, под которую нужно проложить коммуникацию, симметрично роются два котлована (приямка). Глубина приямков должна быть немного больше глубины закладки трубы. Через первый приямок будет происходить горизонтальное забивание трубы до появления её с другой стороны. Размеры рабочего и приемного приямка выбираются с учетом вышесказанного и должны предусматривать возможность свободного нахождения в нем человека;
  3. По такой же технологии производится прокол трубой, одетой на арматуру. Чтобы не разбивались концы, спереди устанавливается насадка с зубчатыми заточенными краями, а сзади насадка в виде стакана. Под ударами кувалды по дну стакана труба начинает заходить в грунт. По мере ее продвижения земля уплотняется в трубе и движение стопорится. Струей из водяного насоса достаточно легко происходит ее удаление. Дальнейшие действия последовательны до момента появления насадки в другом приямке.

Существуют различные вариации данного метода:

  • С использованием желонка, изготовленного из большого гидроцилиндра;
  • При помощи мини установки горизонтального бурения или различных вспомогательных средств для забивания арматуры, например, дрели;
  • Прокол на базе насоса.

Пробороздив интернет мы нашли еще тысячу и один способ “авторской” прокладки коммуникаций под землей. Мы никогда не сомневались в уникальных способностях народных умельцев, но все же рекомендуем вам воспользоваться одним, из предложенных нами методов, поскольку эти методы являются наиболее надежными и имеют техническое обоснование. Лучше не идти на риск.

Так как вопрос самостоятельного прокола интересует по большей части владельцев частной недвижимости, которые желают либо модернизировать свой участок, либо подвести коммуникации к нему, стоит помнить, что даже если земля находится в вашей собственности нельзя просто так взять и выполнить бурение под ней. Особенно это касается работ, которые по плану предусматривают выход за пределы частной территории. Также отметим, что проколы более 10 метров в длину выполняются при помощи специальной техники и с использованием метода ГНБ.

Прокол под водопровод своими руками поэтапно

Сделать прокол под землей для водопровода самостоятельно, без привлечения специалистов и подрядных организаций можно при его длине не более 30 м. Такие работы за исключением приобретения материалов не будут стоить их исполнителю ни копейки, позволяя не только сэкономить деньги, но и приобрести полезный опыт в прокладке коммуникаций проколом.

Материалы и инструменты

При выполнении прокола дороги для водопровода своими руками из материалов необходимы только стальная толстостенная труба диаметром 40 мм с приваренным острым наконечником пирамидальной или конусной формы. Сделать такой рабочий орган лучше из прочной инструментальной стали – непрочный материал, встречаясь в почве с твердыми включениями, прослойками глины, может быстро выйти из строя, деформировавшись.

Из инструментов для данной работы потребуются:

Этапы прокола

Простая технологии прокола под дорогой или другим препятствием состоит из следующих этапов:

  1. Копка двух траншей по обе стороны от препятствия. При этом траншею, из которой будет производиться прокол, следует выкапывать на 1,5- 2 метра больше, чем то расстояние, которое планируется пробивать под препятствием. Это необходимо для удобства работы в траншее с тяжелой кувалдой.
  2. Укладка пробивочной трубы на дне – при помощи уровня и кирпичей труба укладывается ровно по центру траншеи, упираясь острием наконечника в стенку толщи почвы, которую необходимо пробить.
  3. Пробивка слоя почвы под препятствием – ударами кувалды по торцу трубы она постепенно углубляется в почвенную толщу до тех пор пока ее наконечник не появиться в траншее с другой стороны препятствия. После этого наконечник и расплющенный ударами кувалды торец отрезается при помощи болгарки.

Тонкости выбора подходящего способа

Способ прокладки коммуникаций с помощью горизонтального бурения выбирают еще на стадии проектирования конкретного процесса. Если бестраншейная прокладка труб будет выполняться в рамках строительства какого-то объекта, например, жилого дома, то работы могут стать частью общего строительного проекта.

При проектировании учитываются следующие сведения:

  • длина коммуникаций, которые необходимо уложить бестраншейным способом;
  • диаметр футляра или трубы;
  • материал, из которого изготовлены коммуникации;
  • глубина, на которую необходимо уложить трубы;
  • тип трубопровода (напорный или безнапорный);
  • возможность для монтажа стартового и финишного котлованов подходящей глубины;
  • подъездные пути к месту проведения работ;
  • наличие достаточно просторной площадки для хранения материалов, техники и т.п.;
  • уровень пролегания грунтовых вод;
  • другие геологические особенности участка;
  • план расположения уже имеющихся на участке коммуникаций.

В процессе строительства иногда необходимо изменить уже составленный проект. Это может быть вызвано желанием сократить расходы, используя, например, пластиковые трубы вместо стальных. Кроме того, план расположения подземных коммуникаций на объекте не всегда оказывается достаточно точным.

Диаметр трубы – один из показателей, которые учитывают при выборе методов бестраншейной прокладки коммуникаций. Скважина должна быть немного больше

При выполнении работ могут обнаружиться такие неучтенные трубы или кабели. Все эти моменты могут потребовать изменений в проекте, а это может сказаться и на решении о способе бурения.

Если глубина прокладки коммуникаций невелика, возникает опасность просадки верхнего слоя грунта, особенно, если при бурении использовался бентонитовый раствор. В таких случаях лучше отдать предпочтение горизонтальному шнековому бурению.

Очень часто метод бурения определяется тем, какая именно техника имеется в распоряжении организации, выполняющей заказ.

Например, если строители располагают домкратами или установкой для горизонтального направленного бурения, то ему и будет отдано предпочтение перед методом прокола. Чаще всего такие изменения продиктованы соображениями экономической выгоды.

Прокладка трубопроводов под землей методом

  • Горизонтальное Направленное Бурение ( бурильная система Navigator Vermeer);
  • Прокол грунта (мини установка прокола грунта)

Строительство наружных подземных коммуникаций способом направленного бурения и мини  прокола грунта позволяет проводить работы:

  • В условиях города (большое количество действующих инженерных сетей и дорог).
  • Под автомагистралями, железными дорогами, дамбами, реками и другими естественными и искусственными преградами. подробнее
  • В дачных и коттеджных поселках, сохраняя ландшафт и охраняя покой соседей. подробнее
  • В стесненных условиях , например между забором и дорогой, соседними домами, работа в подвале и погребе и т.д..
  • Круглогодично (зима — лето).подробнее

На нашем счету следующие города, где была осуществлена бестраншейная прокладка труб методом ГНБ и прокола:  Долгопрудный, Реутов, Железнодорожный, Домодедово, Талдом, Подольск, Тула, Ярославль, Королев, Ликино Дулево, Климовск, Щелково, Серпухов, Ивантеевка, Пушкино, Красноармейск, Люберцы, Краснозаводск, Павловский Посад,  Дмитров, Химки, Балашиха, Запрудня, Дубна, Видное, Зеленоград, Кубинка, Кашира, Нарофоминск, Руза, Хотьково, Загорянка, Воскресенск, Сергиев Посад, Монино, Икша, Ногинск, Старая Купавна, Поварово, Софрино, Ступино, Александров, Тутаев, Чехов, Электросталь, Фряново, Фрязино, Орехово Зуево, Москва (выполнено более 200 подземных переходов),. А также  поселения, поселки, такие как: Мураново, Лесной, Барвиха, Лесные Поляны, Пестово, Кишкино, Толстопальцево, Медвежьи озера, Алабино, Никифорово, Раздоры, Развилка, Рассказовка, Соколово, Тишково, Московский, Комягино, Ельдигино. Николина гора, Горки, Бахчиванжи, Заветы Ильича, Клязьма, пос. Биокомбинат, Зевалово,   и многие  другие.

 Очень актуальна прокладка наружных инженерных сетей под землей  методом прокола и гнб частным хозяйствам. Практически в каждое из них необходимо провести или поменять подземный водопровод, вывести напорную или самотечную канализацию, ввести электро кабель, или футляр под газопровод. Вокруг соседи, рядом дорога, озеро или река, лес или овраг, то есть стесненные условия для прокладки инженерных коммуникаций траншейным способом.  Прокладка коммуникаций  методом горизонтально направленного бурения (гнб) или прокол грунта установкой мини прокола остаются единственным способом строительства Ваших подземных сетей.

Позволят избежать серьезных затрат!

 Сохранить дорогу, постройки, окружающий ландшафт! Сохраняя нервы себе и соседям!

В случае наложения жестких требований недопущения нанесения ущерба ландшафту и окружающей среде бестраншейные технологии являются единственным способом проведения работ по устройству инженерных коммуникаций (трубопроводов).

Гибкая ценовая политика и индивидуальный подход к каждому Клиенту,

+7 963 634-42-59  Сергей+7 963 616-02-81  Александр   E-Mail: gnbprokol@mail.ru

Работам с юридическими лицами

Работаем с физическими лицами

Как выполняется работа

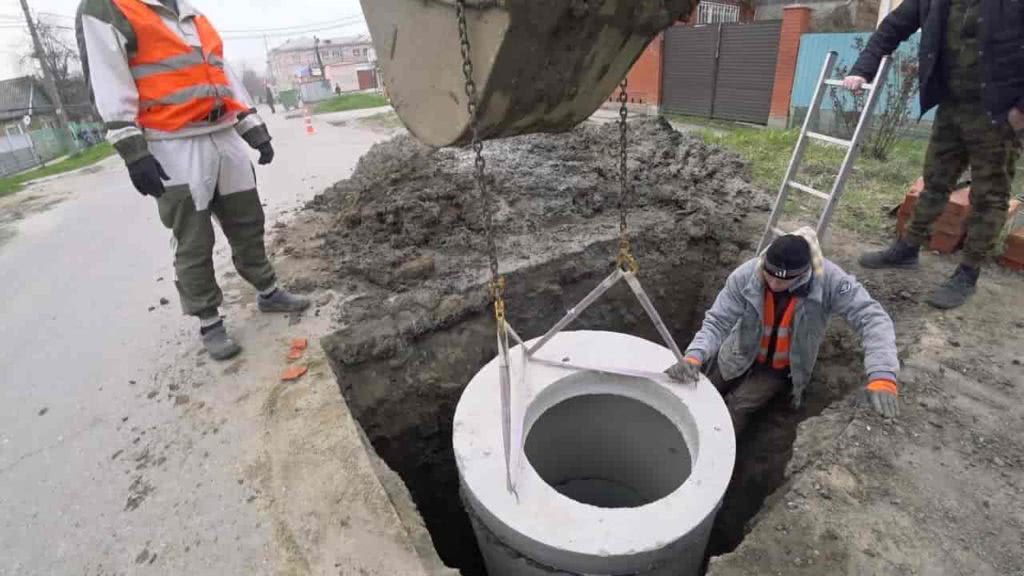

Прежде всего следует выкопать котлован с дух сторон дороги. Глубина зависит от уровня залегания трубопровода. Именно из него трубы будут продвигаться в грунт. Одни котлован является приемным, а второй – основным.

Траекторию труб намечают с помощью стального прута. Болгаркой заостряется его конец. С использованием кувалды или тяжелого молота прут вколачивают в грунт по ходу залегания трубопровода. Для того чтобы прут не погнулся, длина его не должна превышать более 2 метров. После того, как один отрезок полностью вошел в почву, к нему приваривают второй отрезок. Работу нужно продолжать до тех пор, пока стальной прут не покажется в приемном котловане.

После проведения подготовительных работ осуществляется прокладка трубопровода. Для этого на прут надевается отрезок трубы, край которой предварительно обрабатывают болгаркой. Ему нужно придать форму конуса, что позволит трубе беспрепятственно войти в грунт.

На второй конец надевается специальный стальной стакан, по которому ударяют кувалдой. Затем шланг укладывают в трубу и подсоединяют к насосу, который опускают в емкость с водой.

Жидкость при большом напоре выполняет роль смазки, что значительно облегчает движение стали в почве, а также вымыванию грунта, который остается в полости трубы.

Последующая работа заключается в чередовании выше описанных действий. И продолжается до тех пор, пока в приемном котловане не появиться труба.

Таким образом, выполнить прокол дороги на садовом участке самостоятельно возможно. После окончания работы в котловане должна появиться направляющая труба с прутом, которые извлекается после выполнения работы.

Проведенный трубопровод используется в качестве футляра. В него затягивают трубы меньшего диаметра. Но в случае, когда протяженность трубопровода составляет более 10 метров, следует обратиться к специалистам, так как при этом рационально использовать специальную технику для прокола.

Делаем прокол под дорогой своими руками

Как сделать прокол под дорогой своими руками? — это чуть ли не самый популярный вопрос по данным статистической поисковой системы Yandex Wordstat на тему бестраншейной прокладки коммуникаций. Во многих случаях его задают владельцы частных земельных участков. Сегодня мы разберемся, возможно ли сделать подземный прокол самостоятельно, и что нужно знать перед тем, как начать работу.

Желание сэкономить на прокладке коммуникаций вполне обосновано — горизонтальное бурение стоит немало, а необходимость подведения коммуникаций существует всегда: при постройке дома, необходимости преодоления естественных препятствий (озер, рек) или прохождения через проезжую часть.

Экономия при самостоятельной прокладке коммуникаций может составить от 30 до 70%. Все зависит от того, какие именно действия вы будете выполнять самостоятельно, а какие закажете на стороне.

Примерные затраты при выполнении прокола своими руками/при обращении к специалистам

Параметры

Самостоятельно

от 800 руб. за метр погонный

Обращение к специалистам

от 2500 руб. за метр погонный

Согласование проекта

Земляные работы: от 300 руб., в зависимости от длины (трубы и прокола) и организации, в которой нужно получить согласование.

Согласование проекта: от 1000 руб., в зависимости от длины (трубы и прокола) и организации, в которой нужно получить согласование.

Входит в стоимость

Исследование грунта

Исполнительная съемка подземных коммуникаций от 300 руб. за один п/метр

Приглашение геодезиста со своим инструментом от 5000 руб. за вызов

*Стоимость может меняться в зависимости от необходимых для вашего участка видов работ

Входит в стоимость

Оплата работы специалистов

Бесплатно

От 2300 руб м.п.

для труб диаметром до 110 мм

(входит в общую стоимость)

Покупка трубы

Стальные трубы от 40 р за п/м

Трубы ПЭ от 150 рублей за п/м

*Цены зависят от размера, диаметра трубы, материала и количества

Вы можете приобрести трубу самостоятельно, или ее Вам предоставит организация, выполняющая прокол.

Стоимость трубы оплачивается.

Покупка дополнительных инструментов и материалов

Бесплатно, если располагаете необходимым оборудованием.

Установка мини-гнб: от 120 тыс. руб.

  • Бочка (200 л): от 250 руб;
  • Сварочный аппарат: от 12 000 руб;
  • Кувалда: от 200 руб;
  • Лопата: от 700 руб
  • Болгарка: от 1 500 руб;
  • Насос, оснащенный шлангом: от 2 000 руб;
  • Установка мини-гнб: от 120 000 руб.

*Окончательная цена может варьироваться в зависимости от выбранного вами способа, и наличия у вас инструментов

Не требуется, специализированные организации располагают всеми необходимыми материалами

Восстановление благоустройства

Бесплатно

(Засыпка приямков, выравнивание земли, посев газона)

От 100 руб. за кв.м

(обычно входит в стоимость)

Мы не будем заострять внимание на том, какие инструменты лучше использовать или какую трубу выбрать (вы можете прочитать это в других наших статьях). Сегодня мы дадим рекомендации тем, кто принимает решение и хочет сэкономить. Прокол под дорогой — метод бестраншейной прокладки коммуникаций, когда под воздействием давления бура происходит уплотнение грунтов (небольшая часть грунта выбирается для очистки скважины), а в полученное отверстие затягивается трубопровод

При этом остается неповрежденным дорожное покрытие

Прокол под дорогой — метод бестраншейной прокладки коммуникаций, когда под воздействием давления бура происходит уплотнение грунтов (небольшая часть грунта выбирается для очистки скважины), а в полученное отверстие затягивается трубопровод. При этом остается неповрежденным дорожное покрытие.

Вертикальное бурение и буронабивные сваи

Сегодня все чаще возводятся достаточно большие и объемные здания жилого и промышленного назначения в местностях с неустойчивым грунтом. Для передачи основной нагрузки на более устойчивые слои почвы используются буронабивные сваи. Наша компания выполняет работы по устройству свай:

  1. Изготовление арматурных каркасов и их погружение.
  2. Сборка оголовков свай под отметку проекта.
  3. Бурение в обсадной трубе диаметром от 620 до 1500 мм.
  4. Бетонирование скважин с применением технологии ВПТ.

Буронабивные сваи применяются также в условиях плотной застройки и городе, так как при выполнении работ практически отсутствуют пыль, шум, вибрация и колебания.

Технология буронабивных свай имеет некоторые преимущества, среди которых:

  1. Долговечность и надежность.
  2. Прочность.
  3. Устойчивость, особенно в зонах с большой сейсмической активностью.
  4. Возможность устройства БНС поблизости от фундаментов.

Кроме этого, на одну сваю можно передать достаточно большие нагрузки. При проведении работ отсутствует возможность повреждения уже проложенных коммуникаций.

Метод прокола: преимущества, технологии и стоимость

Прокол грунта осуществляется при помощи специального оборудования. Технология на данный момент является самым востребованным и популярным способом проведения коммуникаций, особенно в городских условиях и районах с плотной застройкой.

Технология предполагает несколько этапов. В первую очередь выполняется скважина, затем она расширяется до определенного диаметра, который должен превышать сечение труб не менее чем на 30%.

Третий этап метода подразумевает затягивание труб или футляров для дальнейшей прокладки линий связи или электричества.

Устройства для выполнения прокола грунта на базе насоса

Насосные установки применяются в канализации, водоснабжении, отоплении, подаче топлива и масла. Также существуют установки, работающие на базе насоса. Они используются для размывания грунта. Также встречаются способы, когда обсадная труба, имеющая острый край, проводится на определенной глубине. Внутри нее проводится труба, по которой и подается вода под напором.

Почва размывается, а обсадная труба под собственным весом опускается вниз рабочим. Метод прокола, в основе которого лежит подобная технология, пользуется популярностью.

Способ проведения коммуникаций возник в случаях, когда при проведении инженерных сетей возникает необходимость пересекать автомобильные ли железные дороги, другие коммуникации. Перед проведением работ следует установить наличие и глубину залегания коммуникаций.

Прокол почвы осуществляется при помощи специального оборудования. Работа должна проводиться только высококвалифицированными специалистами. Установки с насосом требуют достаточной физической силы. С помощью машины можно проложить коммуникации протяженностью 15 метров и диаметром до 50 метров.

Перед работой с обеих сторон дороги роют котлованы. В первом по направлению к финишному котловану осуществляют прокол. На один конец трубы фиксируют остроконечную насадку. Ко второму присоединяют шланг от насоса, который устанавливается в емкости с водой. Она по шлангу выходит под большим напором.

Направление прокола определяется заранее. Сила воздействия на трубу определяется типом грунта. Чем он мягче, тем требуется меньше сил.

Насосная установка должна быть достаточно мощной, а шланг иметь нужную длину

Важно следить за уровнем воды, чтобы ее расход был достаточно интенсивный. Большая часть воды возвращается вместе с размытым грунтом в приямок

Ее можно применять повторно с помощью насоса.

Для исключения поломки насосной установки в результате попадания туда крупных частиц необходимо установить фильтр для глубокой очистки. Объем емкости для воды должен составлять не менее 500 литров.

Труба, с помощью которой проводится прокол, возможно делать многосекционной. Удлинение осуществляется с помощью муфт. Насадка фиксируется на резьбе. Это необходимо для того, чтобы была возможность провести замену при необходимости. Шланг к трубе должен прикрепляться с помощью разборного соединения. Работа должна выполняться двумя рабочими в целях безопасности и удобства.

Прокладка труб методом прокола трубопровода: правила и рекомендации специалистов по проколу грунта

В случаях, когда коммуникации пересекают железнодорожные пути или автомобильную магистраль, прокладка труб затруднена или невозможна. Для решения проблемы используется метод прокола грунта. Технология позволяет провести инженерные сети в особо сложных условиях.
