Соединение пластиковых труб для канализации в бане

Удаление чугунных труб

Подготавливают следующие инструменты:

• угловую шлифовальную машинку (УШМ), ее называют болгаркой;
• молоток (резиновый или киянка).

Чугунные коммуникации отличаются хрупкостью, поэтому работать с ними нужно осторожно. Если удалять участок труб с помощью молотка, можно повредить трубопровод, который планируется соединять с пластиковыми изделиями

Велика вероятность, что куски чугуна попадут в отверстие стояка и образуется трудноудаляемый засор. По этой причине лучше использовать УШМ. Срезы будут ровными, благодаря чему появится возможность подключить пластиковый патрубок.

При демонтаже раструб удалять не нужно. Благодаря этому элементу конструкции можно будет получить надежное соединение. После удаления участка трубопровода производится зачистка среза. Нужно убрать остатки цементного раствора, который используется при монтаже чугунных коммуникаций

Дополнительно уделяют внимание проржавевшим участкам. Из полости трубы удаляют все загрязнения, внутренние и наружные поверхности зачищают, вытирают насухо

Если планируется использовать силиконовый герметик, изделия места будущих стыков дополнительно обезжиривают.

Требования к стыкам весьма серьезные

Учитывая, что канализационные трубы проходят под землей, их соединение должно быть очень качественным. В случае возникновения утечки будет очень сложно найти место порыва. Для этого придется перекопать много метров земли. К тому же утечка будет выявлена не сразу, а через очень продолжительное время, когда концентрация воды достигнет таких масштабов, что она перестанет впитываться в почву, и выйдет на поверхность. А на это может уйти даже несколько месяцев.

Стык канализационных труб по свои свойствам должен быть не хуже самого изделия. В противном случае он может в любой момент стать слабым местом системы и привести к аварии. Если трубопровод прокладывается своими руками без помощи профессионалов, нужно перед началом работы тщательно изучить методику и придерживаться всех рекомендаций. В принципе, ничего сложного в процедуре нет, главное соблюдать аккуратность и выбирать хорошие материалы для изготовления коммуникаций.

Фасонные части канализационных труб используются в местах разветвления или изгиба трубопровода. Желательно, чтобы они были из того же материала, что и основные изделия. Данные детали редко используются в подземной части коммуникации. В основном они служат для внутренних работ при проведении сети непосредственно в помещении. Крепиться они могут также при помощи разъемного или неразъемного соединения.

Способ стоит выбирать, исходя из удобства. В труднодоступных местах лучше сделать сварной стык, который будет прочнее и надежнее любого другого. Он обеспечит долговечность, так что после завершения работы на несколько десятилетий можно будет о нем и не вспоминать.

Назначение труб ПВХ для канализации и их основные характеристики

Пластиковые трубы канализации имеют широкий спектр применения.

Изделия используют для создания таких инженерных сооружений:

• подземных трубопроводов;
• транспортировки технических жидкостей на предприятиях;
• дренажных каналов вокруг зданий;
• отвода стоков от потребителей в квартирах и офисах;
• внутридомовой и уличной канализации;
• вентиляционных каналов;

Трубы изготавливаются из хлористого винила, пластификаторов и красителей. Изделия выдерживают внешнее давление до 50 МПа, способны пропускать носители под давлением до 16 бар. Для соединения отдельных фрагментов на их концах имеются фасонные части, размеры фасонных частей обеспечивают создание магистрали из деталей, имеющих разный наружный диаметр.

Внутренняя и наружная

В зависимости от мест установки пластиковые системы стоков подразделяются на внутренние и внешние.

Внутренние магистрали собираются из изделий серого цвета. Прокладываются в шахтах, штробах, вдоль стен или полов. Диаметр варьируется в пределах 32-160 мм. Стандартный диаметр стояка канализации составляет 100 мм. Прогоны не рассчитаны на большую нагрузку и требуют аккуратного обращения.

Напорная и безнапорная

Безнапорные системы устанавливают в строениях, где предполагается сток жидкости самотеком. Внутренний диаметр сливной трубы домовой канализации варьируется в пределах 32-110 мм. Толщина стенок не превышает 3 мм. Примером безнапорных коммуникаций являются отводы от ванн, раковин, унитазов, когда все коммуникации выводятся в общий стояк.

Напорные системы предназначены для принудительной транспортировки органических и химических соединений. Толщина стенок изделий составляет 3-30 мм в зависимости от их диаметра. Соединение деталей осуществляется с помощью клея или сварки.

Гофрированная

Гофрированные трубы используются для соединения потребителей воды с горизонтальными отрезками. Гофры применяются для отвода стоков от унитазов, раковин, умывальников, стиральных и посудомоечных машин. Диаметр изделий варьируется в пределах 25-120 мм в зависимости от назначения и места прокладки магистрали.

Двухслойные изделия армируются стальной проволокой и имеют гладкую внутреннюю поверхность. Могут прокладываться непосредственно в грунте, так как рассчитаны на высокое механическое воздействие.

Зачеканка

Такой метод применяется давно. Он используется при монтаже чугунного трубопровода. В данном случае не применяют резиновые уплотнители. Стыки участков коммуникаций герметизируют посредством пакли (подмотка изо льна). Для упрочнения используется цементный раствор. Этот метод применяется в случае, когда неплотность между стенками чугунных и пластиковых труб составляет 3-5 мм. Инструкция по монтажу коммуникаций с помощью метода зачеканки:

1. На пластиковую трубу наносится сантехническая паста, сверху наматывается пакля. Глубина зачеканки составляет 2/3 от длины раструба.
2. Изделие заводят в чугунный трубопровод до упора.
3. Утрамбовывают паклю, используя узкий шпатель, отвертку.
4. Оставшуюся 1/3 часть раструба заполняют полимерцементным раствором. В домашних условиях его готовят из цемента, воды и клея ПВА.

Преимуществом этого метода является высокая степень надежности. Если резиновый переходник эксплуатируется на протяжении 8-10 лет, то благодаря методу зачеканки стык трубопровода будет служить намного дольше. У него есть и недостатки. Так, отмечают необходимость выждать 1-2 дня, пока цементный раствор застынет. На протяжении этого периода пользоваться трубопроводом нельзя. Это приведет к деформации шовного соединения, что в будущем станет причиной разрушения полимерцементного слоя, и появлению течи.

Механический метод стыковки без пайки: варианты соединений

Пайка как метод стыковки секций трубопроводов чаще используется при шефмонтаже на производстве. В быту наиболее популярны технологии экспресс монтажа без сварки.

Проверенная временем практика стыковки без использования специального инструмента обеспечивает высокое качество соединения пластиковых труб без пайки с помощью муфт.

В основе широко известного метода применение фасонных деталей. С их помощью можно не только обеспечивать продолжение контура водопровода, но и изменение его направления, распределения рабочей среды или перекрытие потока.

Преимущества технологии монтажа без разогрева:

Готовые изделия из полипропилена этим способом соединить дешевле, чем металлические за счет малой стоимости фитингов.

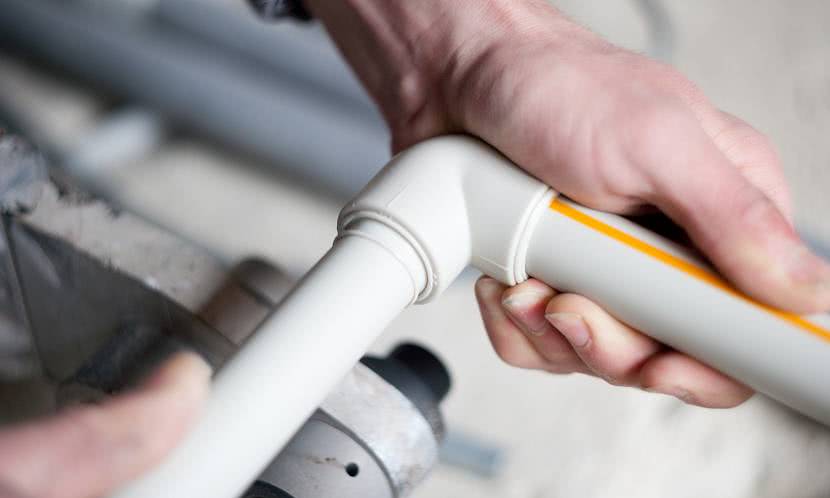

Соединения пластиковых труб без пайки с помощью муфтИсточник stroy-podskazka.ru

Исполнение фитингов обеспечивает возможность ручной сборки полноценной инженерной системы дренажа, водопровода, канализации.

Размер и технические возможности деталей определяются их конфигурацией (формой, толщиной стенок, комбинированием).

Соединение при помощи обжимных фитингов

Выбирая, как соединить пластиковые трубы для водопровода без пайки, многие люди часто применяют способ обжимных фитингов. При таком способе соединения исключается процесс нагрева смежных деталей. Специальная муфта при механическом воздействии (обжиме) надёжно фиксирует внутри два конца трубок, оснащённых уплотнительными кольцами. После монтажа переходника места стыковки смазываются силиконовым герметиком.

Переход с металлопластика на полипропилен при помощи фитингов — незаменимый способ стыковки труб из разных материалов.

Плюсы этого метода:

• для монтажа используется минимальный набор инструментов;
• соединение трубопровода можно доверить даже новичку;

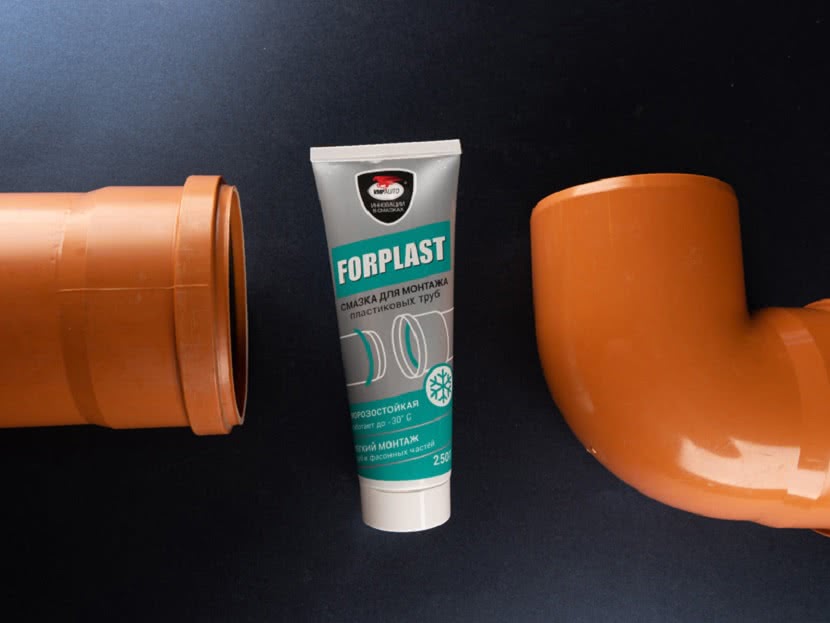

Пример смазки, применяемой при монтаже полипропиленовых трубИсточник construct.smazka.ru

в месте установки обжимного фитинга создаётся надёжное соединение;

Такой метод, прежде всего, хорош тем, что может использоваться при обновлении чугунного водопровода полипропиленовыми аналогами. Также этот способ востребован при сборке отопительных систем, в том числе монтаже радиаторов.

Соединение при помощи клеевых составов

В числе вариантов стыковки, позволяющих обойтись без специального оборудования – применение монтажных клеевых составов.

В составе клея базовым является поливинилхлорид, замешанный на растворителе. В него производители также добавляют различные присадки и пластификаторы для улучшения адгезии в местах стыковки.

Преимущества метода:

• стыковка изделий при помощи клеящего средства обеспечивает собранной конструкции необходимые характеристики прочности и герметичности;
• по окончании работ в месте монтажа образуется надёжное соединение, незаметное при визуальном осмотре;
• для стыковки не требуется наличие специальных навыков.

Подгонка полипропиленовых труб перед склеиваниемИсточник www.asvshop.com

Как осуществляется монтаж на клей

Перед тем как соединить полипропиленовые трубы, нужно подготовить необходимые детали, инструменты и обеспечить условия для монтажных работ.

Поверхности, на которые будет наноситься клеевой состав, следует обработать обезжиривателем. Для нанесения состава подойдёт кисточка с щетиной из натуральных материалов. Также рекомендуется обеспечить температуру в помещении в диапазоне от 5 до 35 градусов.

Учитывая то, что детали трубопровода будут состыковываться с минимальным зазором, достаточно будет тонкого слоя клея. Удержание труб до момента схватывания обычно не превышает 20-30 секунд. По завершении работ рекомендуется хорошо проветрить помещение, при этом следует избегать сквозняков.

Соединение труб, произведенных из различных материалов

Зачастую приходится соединять трубы из различных материалов. Для соединения чугунных труб с пластиковыми используется резиновая прокладка.

Наиболее часто встречаются ситуации, когда требуется состыковать старый чугунный трубопровод с новым пластиковым. В старом жилом фонде подобные ситуации возникают постоянно. Чтобы правильно произвести стыковку, очищается раструб старой чугунной конструкции

Здесь важно отметить то, что раструб можно повредить в момент извлечения чугунных труб, которые заменяют. Поэтому работы по демонтажу следует проводить аккуратно

Когда раструб очищен, его смазывают силиконовым герметиком и вставляют специальный переходник с чугунных труб на пластиковые. Оставшийся зазор заполняют герметиком. Переходник может быть резиновым, может быть пластиковым.

Возникает ситуация, когда нужно правильно состыковать часть чугунной трубы без раструба с пластиковой. Для этого на ровный срез старой чугунной части одевают переходник из пластика. Место стыковки обильно смазывается герметиком. Следует отметить, что в случае вертикально расположенной коммуникации нежелательно внизу оставлять старую чугунную часть, так как переходник надевается поверх чугунной части, в результате вероятность течи места стыка весьма высокая. Переходники выпускаются различных диаметров, это дает возможность проводить стыковку труб различного диаметра.

Соединение пластиковой и асбоцементной канализации производят с помощью подбора муфт в зависимости от диаметра асбоцементного трубопровода. Уплотнение проводится с помощью силиконовых герметизирующих составов.

Схема раструбно-стопорного соединения.

На стадии проекта или во время проводимых ремонтных работ нужно правильно учитывать диаметры применяемых трубопроводов. Канализационные отводы от ванны, душевой и кухонной мойки в основном применяют диаметром 50 мм. Для унитаза и канализационных стояков используют трубы, диаметр которых составляет 100 мм.

Соединение канализационных труб должно быть тщательно проверено на предмет течи. Особенно в тех случаях, когда производилась стыковка конструкций, сделанных из различных материалов.

Осуществляя монтаж канализационных коммуникаций, необходимо выполнять их крепеж согласно рекомендациям. Для трубопроводов диаметром 50 мм расстояние между точками крепления не должно превышать 0.5 м, а для трубопроводов диаметром 100 мм не должно превышать 1 м. При работе с пластиковыми системами следует использовать компенсационные муфты на длинных участках трассы. Это требование вызвано тем, что пластиковые коммуникационные материалы имеют повышенный коэффициент расширения и жесткое крепление без компенсирующих устройств может привести к деформации трубопроводов.

Фланцевое соединение

Данный метод больше подходит для монтажа коммуникаций крупного сечения. Фланец отличается прочностью, обеспечивает надежное соединение, однако он может повредить пластиковую трубу, если на нем будут заусенцы, острые грани. Выбор фланца делается с учетом диаметра трубопровода:

• для повышения прочности используется прямой бурт с конусным переходом;
• свободные фланцы (упор на прямой бурт) подготавливают для соединения легких труб диаметром 30 см, а также тяжеловесных изделий диаметром до 15 см;
• свободный фланец (упор на конусный бурт) применяется для установки коммуникаций диаметром 20 см.

Сначала делают срез на чугунной трубе. Он должен быть ровным без погрешностей. Затем на торец трубы устанавливают резиновое уплотнительное кольцо. На последнем этапе на уплотнитель надвигают фланец и фиксируют его посредством болтов

Важно обеспечить равномерную затяжку во всех точках

Комбинирование разных методов

Если неплотность между трубами достаточно большая (от 5 мм), рекомендуется одновременно использовать различные способы:

1. Резиновые уплотнители и силиконовый герметик. В первую очередь устанавливается гибкий переходник. Затем в раструб заводится пластиковая труба, и щель заполняется силиконовым герметиком. Принцип использования этих материалов описан выше. В данном случае технологии объединяются, но монтаж выполняется поэтапно.
2. Метод зачеканки и силиконовый герметик. При этом вместо полимерцементного раствора в щель между коммуникациями вводят герметик, но предварительно ее частично заполняют паклей.

Основные тонкости прокладки наружной канализации

Фитинги используются при обустройстве внутридомовой или внутриквартирной канализации. Совсем иначе обстоят дела с наружной системой, которая монтируется на участке возле дома. В этом случае, необходимо стартовать с обустройства колодцев, предназначенных для очистки вод.

Поняв, как стыковать трубы водоотведения, становится ясно, что для наружной системы требуются изделия большего диаметра.

Обязательно нужно учитывать тот факт, что диаметр наружной трубы должен немного превышать размер канализационной. Лучше взять материала с «запасом», чем менять всю систему водоотведения, когда возникнет желание присоединить новые сантехнические приборы.

Правила расчёта сетей канализации

Для того чтобы система канализации в частном доме работала долго и безаварийно, важно провести правильный расчет всех необходимых параметров, а именно:

Изучить нагрузку на внутренние сети: Средний показатель примерно 200 литров на человека. Так вот для септика эти данные умножаются на три. Такой объем септика, из расчета по 600 литров на каждого члена семьи должен учитываться при выборе оборудования.

• бака-накопителя – необходимый объём определяется, как и при расчёте внутренних сетей, т.е. среднесуточные значения;
• септика – среднесуточное значение необходимо умножить на три, что обусловлено трёхдневным отстаиванием стоков в подобной конструкции;
• станции биологической очистки – производительность конкретной модели отражена в её технических характеристиках.

И последний пункт. Расчёт наружных сетей. Диаметр труб наружной канализации должен иметь пропускную способность, которая может обеспечить прохождение сточных вод. Как правило, для наружных сетей используются трубы диаметром 110–200 мм. Необходимо учесть глубину промерзания грунта в месте монтажа, и если невозможно проложить трубы ниже этой отметки, то следует предусмотреть мероприятия для обогрева таких участков (греющий электрический кабель, утеплители и прочие мероприятия).

Правильный выбор труб для канализации – залог успешной эксплуатации на долгие годы

При выборе материалов, используемых для монтажа канализации в частном доме, необходимо обратить внимание на следующие требования, касающиеся труб, используемых для этих целей:

• прочность изделий должна обеспечить длительную эксплуатацию без проведения профилактических работ;
• стойкость к различным видам внешних воздействий (механических, химических и т.д.) должна быть высокой, чтобы обеспечить безопасное использование на весь период эксплуатации;
• простота и удобство выполнения монтажных работ;
• гладкая внутренняя поверхность.

Таким требования соответствуют трубы, изготовленные из чугуна и разных видов прочного пластика.

Материалы, из которых изготавливаются трубы канализации

Чугун – это тот материал, который до последнего времени был незаменим при изготовлении канализационных труб. Его основными достоинствами являются прочность и продолжительный срок эксплуатации, а из недостатков можно отметить – значительный вес, неровную внутреннюю поверхность и сложность выполнения монтажных работ, особенно своими силами. Поливинилхлорид (ПВХ) – современный прочный пластик, способный выдержать большую нагрузку, кроме того, этот материал не допускает просачивания сточных масс в грунт.

Среди других преимуществ:

• прочность и долговечность;
• стойкость к химически активным веществам (реагентам) и ультрафиолетовым лучам;
• простота монтажа;
• доступная стоимость.

Из недостатков следует отметить:

• при повышении температуры выше 70˚С – плавится;
• при понижении температуры ниже 0˚С – становится хрупким;
• при горении выделяет вредный для здоровья человека газ.

Полипропилен (ПП) – это самый лучший материал, который используется для изготовления труб различного назначения. Ему свойственны все достоинства, присущие ПВХ аналогам, и он не имеет недостатков, свойственных им. Кроме этого, при монтаже канализации могут быть использованы трубы, изготовленные из стали и керамики, а также из асбестоцемента. Основной ассортимент труб, необходимых при монтаже автономной канализации загородного дома, изготовленных из разных материалов, приведён в следующей таблице.

В таблице приведён не весь ассортимент труб, выпускаемых промышленностью, но порядок цен на данные изделия понятен. Для полной информации следует обратиться в торгующие организации, специализирующиеся на продажах сантехнического оборудования.

Методы соединения пластикового и чугунного трубопровода

Способы состыковки чугунной и пластиковой магистрали:

• фланцевый;
• фитинговый;
• при помощи прокладок из резины;
• зачеканка пакли либо сантехнического льна;
• герметизация силиконом.

Последний способ применяется, если состояние чугунного отрезка хорошее, и при вставке в нее изделия из пластика остается щель меньше 2 мм. Производят тщательную очистку и просушку строительным феном конца чугунной магистрали. Стыковочную часть полимерной трубы обматывают сантехнической нитью и устанавливают в раструб на глубину 8–10 мм. Щели заполняются силиконовым герметиком.

До полного высыхания силикона не допускается какое-либо воздействие на место соединения. Застывание происходит примерно 5 часов, но запуск системы лучше осуществлять через 24 часа после герметизации.

Фланцевый способ

Если трубное сечение велико, лучше применить фланцевый способ. Используются два диска с отверстиями. Стык формируется путем плотного прижатия их друг к другу. При соединении чугунного ответвления с гладкой трубой из пластика используются переходники. Выбирая соединительный элемент, внимательно проверьте, чтобы он был без заусенцев либо острых граней, так как они могут испортить полимерный слой.

Нюансы установки фланцевого соединения:

• крепкой стыковки можно добиться при использовании прямого бурта с конусным переходом;
• для магистралей сечением больше 200 мм берут свободный фланец с опорой на конусный бурт;
• для легких труб сечением до 150 мм из любых материалов и тяжелых изделий из полимера аналогичного диаметра применяются свободные фланцы с опорой на свободный бурт.

Применение фитингов

Фитинги для водопроводных труб Соединение чугунных и пластиковых канализационных труб с помощью обжимных либо литых фитингов используется, если сечение изделий не больше 110 мм. Литой поливинилхлоридный фитинг с резьбой на одном крае и раструбом для подсоединения трубы из пластика на другом предпочтителен, если на чугуне конец пришлось срезать.

Чтобы создать переход, очистите чугунное изделие от грязи и краски и нарежьте на нем резьбу на 30–50 мм. Проведите повторную очистку от пыли и металлических опилок и стружки, накрутите несколько витков ФУМ-ленты либо льна. Наверните фитинг и вставьте в его манжету конец трубного отрезка.

Если применяется литое безрезьбовое изделие, сначала в раструб устанавливают уплотнительное кольцо, зафиксировав его специальным клеем, а затем в него вводят узкий патрубок фитинга.

Можно также использовать и обжимные фитинги, где есть специальное кольцо для обжима с разрезом. Он позволяет избежать быстрого выхода из строя соединительного элемента и появления протечек в канализационных трубах.

Применение прокладок из резины

Переход с чугунной канализационной на пластиковую трубу подобным методом осуществляют, если после ликвидации дефектной части старой канализации имеется неповрежденный участок с ровным раструбом. Вначале устанавливается манжета из резины, а затем отрезок из пластика вставляется в чугунную трубу на глубину 5–8 см.

Иногда бывает так, что на оставшемся участке чугунной трубы нет нужного раструба. В этом случае применяется переходник. Действовать надо следующим образом:

1. Чугун тщательно очищают от загрязнений и ржавчины, потом просушивают, а на внутреннею часть наносят слой герметизирующего состава.
2. Наружную поверхность переходника также промазывают герметиком и вставляют в чугун.
3. В свободный конец переходника до упора вставляют торец трубы из пластика.

В завершении работы все стыки нужно дополнительно обработать герметизирующим составом.

Методика запрессовки

Способ выбирают, если соединить отрезки магистрали другим способом невозможно. Правила зачеканки паклей или льном:

1. В месте, где предполагается выполнить соединение, на торец трубы из пластика наматывается несколько слоев герметизирующего материала.
2. Труба до упора вводится в чугунный раструб.
3. Широкой минусовой отверткой или узким шпателем обмотка плотно утрамбовывается в щель между стыкуемыми трубами.
4. На место соединения чугуна с пластиком несколько раз наносится смесь из цемента, клея ПВА и воды.

При правильном выборе методики состыковки и качественных материалов, гибрид старой и новой канализации прослужит много лет.
