Как подключить люстру : советы по монтажу

Оглавление

Схемы подключения к 220 В

Одни точечные светильники работают от сети 12 В. В данном случае требуются специальные понижающие трансформаторы (драйверы). В последнее время появилось огромное количество спотов, работающих от промышленной сети 220 В. В определенной степени первые считаются безопаснее, но монтаж и подключение вторых значительно проще.

Последовательное подключение

Простейшая в реализации схема, требующая минимального количества материалов. Споты подключаются последовательно друг за другом, но желательно, чтобы их количество не превышало пяти-шести штук. Из-за последовательного подключения могут возникнуть перебои со свечением, а если выйдет из строя один светильник, разорвется цепь и перестанут работать остальные. Чтобы восстановить работоспособность цепи, придется ее разобрать и проверить по отдельности каждый спот.

Для реализации нужно подключить фазу от одного светильника к другому, а к последнему подсоединить нулевой провод. Предварительно фаза подается на выключатель, что гарантирует его функциональность.

Если хотите подключить тройную проводку, заземляющий провод нужно подать на каждый светильник, найдя соответствующие клеммы. Заземление может быть организовано через ближайшую розетку, выключатель.

Схемы параллельного подключения

Подход намного сложнее предыдущего. Наблюдается зависимость: чем больше подключаемых спотов, тем выше стоимость организации освещения и временные затраты. С другой стороны, при подключении каждого светильника отдельно они будут светить с одинаковой, заявленной по паспорту, интенсивностью. Поэтому, несмотря на трудности, текущий метод считается самым востребованным и распространенным.

Параллельное подключение реализуется двумя вариантами:

Лучевой способ — каждый светильник имеет отдельную пару проводов.
Шлейфное соединение — два провода подключаются к светильникам попеременно, а дальше подаются уже с выхода.

Лучевое

Подход самый сложный, поскольку для отдельного светильника требуется собственный кабель. Преимущество — высокая надежность. При выходе из строя перестанет гореть только испорченный спот. Для реализации метода возьмите кабель, подключенный к распределительной коробке, и протяните до середины помещения. Закрепите при помощи различных элементов, отсюда тяните отдельные отрезки на каждый встраиваемый светильник.

Обратите внимание на безопасность, поскольку от одного места расходится несколько проводов. Если выбран одножильный кабель и выполняется подключение небольшого числа спотов, разводка проводов выполняется методом скрутки с обжатием пассатижами и дополнительной сваркой. Соединение будет неразъемным

Другой вариант проще: на каждый проводник следует установить разъемы, вставляемые в слот клеммной колодки

Соединение будет неразъемным. Другой вариант проще: на каждый проводник следует установить разъемы, вставляемые в слот клеммной колодки.

Шлейфное подключение

Кабель идет от распределительной коробки и подключается к первому светильнику. Далее нужно взять отрезок другого провода и подключить к выходу прибора, причем другой конец следует соединить со следующим спотом. Повторите действия для всех спотов, пока не будет организовано подключение цепи.

Светильники будут работать от одного выключателя. Если нужно разделить их на две группы, то подключение следует выполнять через двухклавишный выключатель. Схема незначительно усложняется за счет увеличения числа кабелей. Возможен монтаж выключателя с подсветкой.

Особенности подключения ламп на 12В

Многие предпочитают использовать для освещения точечные светильники на 12 В. Для их подключения требуется понижающий напряжение трансформатор и устройство, стабилизирующее ток (можно сделать из конденсатора, резистора, диодного мостика). Аппараты заводского производства более надежные, продаются с гарантией.

Параметры драйвера необходимо рассчитать после покупки светильников. Его мощность должна на 20% превышать суммарную мощность светильника (светильников). Ошибиться с выбором сложно, так как популярные производители мощность указывают на упаковке. Обязательно необходимо оценить условия на месте монтажа этого оборудования. Например, для ванной нужно купить драйвер, устойчивый к повышенной влажности.

Схемы подключения такие же, как для сети 220 В. Первым монтируется и подключается трансформатор, от него протягиваются провода к светильникам.

Чаще всего точечные светильники используются в подвесных потолках. Это встраиваемые модели, которые поставляются с драйвером и разъемом для подключения. Кабель в конструкции потолка прокладывается заранее.
На месте установки светильника сверлится отверстие, с жил кабеля снимается оплетка и изоляция, с трансформатора снимаются крышки, скрывающие клеммы. Провода подключаются согласно схеме на корпусе. Две клеммы предусмотрены для кабеля, остальные (обычно с другой стороны) для ламп. Сначала подключается провода кабеля (точное соблюдение полярности необязательно, так как ток из сети переменный). С другой стороны присоединяются провода светильника (или нескольких светильников, если драйвер на это рассчитан).

Далее крышки трансформатора ставятся на место, аппарат прячется в отверстие, снаружи остается только разъем для подключения осветительного прибора. В отверстие устанавливается корпус светильника, снимается фиксатор, устанавливается лампочка, закрепляется фиксатором.

Учимся подключать светодиодную люстру

Для начала необходимо подготовить место для подключения, если ранее использовалась светодиодная люстра и помечены провода с фазой, нулем и заземлением, тогда это значительно облегчает задачу. Схема подключения не отличается от обычной люстры.

Но в данном случае используется кронштейн либо крепёжная планка для закрепления светодиодного осветительного прибора с пультом управления.

Обычно потолок возле люстры не отличается ровной поверхностью. Потому придётся добавлять шайбу либо выравнивать поверхность другим методом. Чтобы скрыть провода используем клемму.

Для установки кронштейна используется перфоратор. После создания глубины и подходящей поверхности в потолок вбивается два дюбеля на 6 либо 8 размер.
Если позволяет пространство надёжнее применение 4 дюбелей.
Болты для закрепления нижней части люстры защищаются заземлением.
Перед закреплением основных проводов в клемму стоит попросить кого-то придержать люстру для комфортного завершения соединений.
Завершаем монтаж декоративными гайками для закрепления на кронштейне.

Теперь мы осознаём, что подключения любого типа люстры не такое сложное дело, как, казалось, до начала работы. Это может выполнить любой мужчина со здоровой опорно-двигательной системой без сопутствующих заболеваний.

Люстра, у которой от каждой лампы выходит своя пара проводов.

Следующий тип люстр, который можно встретить, это когда от каждой лампы приходит своя пара проводов. Этот вариант, по моему мнению, самый оптимальный, так как Вы уже сами выбираете ту комбинацию включаемых ламп, которая Вам удобна. Но многих пугает такой пучок проводов, вот как раз, по этому поводу нашел пару картинок в интернете:

Здесь поступаем следующим образом. Берем, например, весь синий цвет (левое фото), и скручиваем в одну большую скрутку (1) и это у нас будет нулевой или общий провод. Оставшиеся коричневые (2) по своему усмотрению распределяем для будущих линий L1 и L2, т.е. коричневыми проводами задаем то количество ламп, которое будут в каждой линии. Как видите все очень просто.

Далее нам надо разобраться с проводами, выходящими с потолка, а именно, найти два фазных и один нулевой и сделать это можно двумя способами.

Помните, что в определенных случаях придется работать под напряжением 220В. Поэтому соблюдайте технику безопасности и будьте предельно внимательны и аккуратны. Старайтесь где необходимо отключать напряжение 220В автоматическим выключателем.

Особенности монтажа

Подключение точечных светильников – это процесс, который включает в себя не только правильно выбранную схему включения, но и ряд технологических этапов, которые имеют прямую зависимость от условий их монтажа.

Точечные светильники в натяжных потолках

Довольно часто монтируют натяжные потолки с применением освещения на основе точечных светильников. Перед процессом монтажа потолка необходимо заранее выполнить все подготовительные работы, которые включают также монтаж самих светильников. Другими словами, необходимо не только подключить светильники, но и испытать все освещение в действии.

Подготовлено к установке натяжных потолков

Монтаж таких потолков осуществляется при отключении схемы, при этом вынимаются лампы освещения, а также детали, которые боятся высокой температуры. Как правило, натяжные потолки монтируют специалисты, они же и прорезают в потолке все нужные отверстия, а также устанавливают дополнительные элементы.

Точечные светильники в гипсокартонных системах

В последнее время гипсокартонные системы довольно часто используются для выравнивания потолков, а также для монтажа потолков при строительстве с нуля. Особенность гипсокартонных систем заключается в их высоких эксплуатационных характеристиках и ремонтопригодности, чего не скажешь, например, о натяжных потолках. Технология монтажа точечных светильников несколько другая, хотя до монтажа гипсокартона проводка должна быть разведена и испытана на работоспособность, чтобы затем не пришлось искать «концы». Основная задача – это определение мест, где будут прорезаться отверстия в гипсокартоне под светильники. Вырезав отверстия, находят концы проводов, после чего эти концы вытаскиваются наружу. Еще один важный момент – следует всегда подумать о дополнительных сантиметрах провода, так как их избыток всегда можно спрятать под потолок, а недостаток – это всегда проблема.

Если необходима установка преобразователя

В случае с гипсокартоном, возможен вариант, когда провода разводятся после монтажа гипсокартона. Лучше это сделать до шпаклевки потолка и вообще до отделочных работ. К сожалению, такой подход возможен, если светильники находятся на небольшом удалении друг от друга. Проблемы с разводкой проводок могут возникнуть, если потолок деревянный и разводку необходимо выполнять по всем правилам пожарной безопасности. Для этого используются специальные негорючие материалы и лучше из металла.

Варианты подключения

Рассмотрим все возможные варианты подключения, которые не требуют больших знаний от обычного человека. Соединить правильно три жилы прибора освещения и проводки самому легко и выполнить эту работу сможет каждый человек.

Первый способ – из люстры и из потолка торчат по два кабеля. При таком количестве проводов необходимо правильно найти, где фаза и ноль, а затем просто соединить их попарно в любом порядке.

Если необходимо совершить установку осветительного прибора с одной лампой к выключателю с одной клавишей, то выполняем соединение в таком порядке:

нулевой провод от щитка объединяется с нулевым кабелем из светильника. Цвета этих проводников чаще всего совпадают;
второй кабель соединяется с проводом из люстры с обозначением L.

Схема подключения люстры, с несколькими лампами к выключателю с одной клавишей немного сложнее. Вначале необходимо три нулевых провода, идущие из люстры, объединить вместе, а только потом к нулю из потолка. Также необходимо поступить и с фазой.

Второй вариант – из люстры два провода, а в потолке три. На сегодня для электропроводки чаще всего используют трехжильный кабель, который состоит из нескольких проводов, цвета которых выполнены в различной гамме. Поэтому сейчас электропроводка выводится из потолка тремя жилами для подключения осветительного прибора с несколькими лампами. Как правильно соединить проводники в таком случае и как подключить люстру?

С помощью отвертки с индикаторным сигналом необходимо правильно определить назначение провода. В кабеле проводки с тремя проводниками являются два провода фазой, а третий – нулевой проводник. Цвета кабеля могут указывать на их назначение. Подключить двухклавишный выключатель можно только при наличии двух фаз в проводке.

Третий способ – три и более провода из люстры и два в потолке. Этот метод установки и подключения не сложный, просто в люстре выведено много проводов, цвета которых различные. Но при любом количестве проводов в люстре сделать так чтоб работали несколько или все лампочки одновременно невозможно, так как из потолка выведены только два кабеля. Монтаж люстры нужно начинать с группировки всех фазных проводов в люстре, и затем присоединение к фазе из потолка. Также поступаете и с нулевыми проводами.

Четвертый метод – три и более провода в люстре и три в потолке. Благодаря такому способу подключения можно устанавливать выключатель не с одной, а с двумя клавишами. Можно будет включать лампочки все или только несколько. Такое освещение позволит экономить электроэнергию при необходимости из-за возможности использования не всеми лампами сразу.

Из потолка выходят три кабеля: две фазы и один нулевой проводник. Перед подключением необходимо отключить электричество и определить назначение каждого кабеля отверткой с индикаторным сигналом. Если такой отвертки нет, то проверить назначение проводов можно и другим способом. Отключив автомат в щитке, разберите выключатель, и проверьте какого цвета провод заходит на клавиши. Этот провод будет фазным.

При установке люстры к выключателю с двумя клавишами первым делом нужно правильно распределить группы проводов на две части. Каждую группу потом присоединяют к одному из фазных кабелей, а к нулевому проводу подсоединяют две части.

Такое подключение позволит при нажатии одной клавиши выключателя загораться одной группе лампочек, а при нажатии другой – всем остальным.

Такое соединение позволяет подключать как три лампы одновременно, так и одну или две лампы, при нажатии одной из клавиш выключателя.

В данном примере первая клавиша выключателя подключает 2 лампы, а вторая – 3 лампы.

В данном примере каждая клавиша выключателя включает по три лампы.

Пятый вариант – четыре провода из потолка и три и более из люстры. В новой проводке можно найти дополнительный кабель, назначение которого защита и заземление. Чаще всего такой провод желто-зеленого цвета. На нем устанавливают маркировку PE. Остальные три провода как обычно – две фазы и нуль.

На сегодня существует большое количество различных способов подключения различных осветительных приборов. Также можно собрать несколько люстр вместе и соединить с одним выключателем или к выключателю, где три клавиши. Такие варианты подключение более сложные и лучше при необходимости обратиться к специалистам.

Самое главное не забывать во время работ отключать автомат в щитке и правильно определять назначение проводников. Поменять самому осветительный прибор легко.

Важные характеристики при выборе провода

Нужно учитывать количество жил. В домах, где смонтирован заземляющий контур, используют 3-жильный, а где нет — 2-жильный. Чаще всего проводят реконструкцию проводки при ее замене в старых домах. Использовать там дорогостоящий материал нет смысла

Обращают внимание на тип жил кабеля, которые могут состоять из 1 проводника или нескольких скрученных проволочек

Имея большее сопротивление, провод нагревается, и при повышении нагрузки изоляция плавится или воспламеняется. Поэтому применяют гибкий кабель с негорючим покрытием.

Правильный выбор сечения проводника кабеля

Определение максимального тока

Из суммарной мощности (Р) легко получить значение для общего тока:I = Р/220 или более точно из формулы

для однофазной цепи:P = U * I * cos(φ);

для трехфазной цепи:P = √3 * U * I * cos(φ), где:

U= 220 или 380 В;

Коэффициент запаса или коэффициент мощности: cos(φ) = 1 принимается значение для бытовых приборов. Но рекомендованное точное значение для расчета линий подачи тока к мощным электрическим приборам cos(φ) = 1,3.

Проверка корректности подключения проводов

Первоочередная задача – проинспектировать насколько правильно был подключен выключатель. На одной из линий индикатор напряжения в разомкнутом положении должен показать наличие потенциала фазы.

На месте, где планируется устанавливать люстру, должны выходить две жилы, а именно нейтральный и фазный провод, идущий от переключателя.

Количество проводников у самого прибора будет больше, особенно когда подключается многорожковый светильник. Также возможно наличие заземляющей жилы, если в доме эксплуатируется электропроводка с системой заземления TN-C-S.

Если при проверке не удалось обнаружить фазу, это говорит о неправильном подключении проводки или же о проблемах с закреплением жил в рабочем механизме выключателя

Для правильного распределения назначения каждого кабеля необходимо проверить наличие у них напряжения. Для этого есть несколько специальных приборов: индикатор, вольтметр, цифровой мультиметр и др.

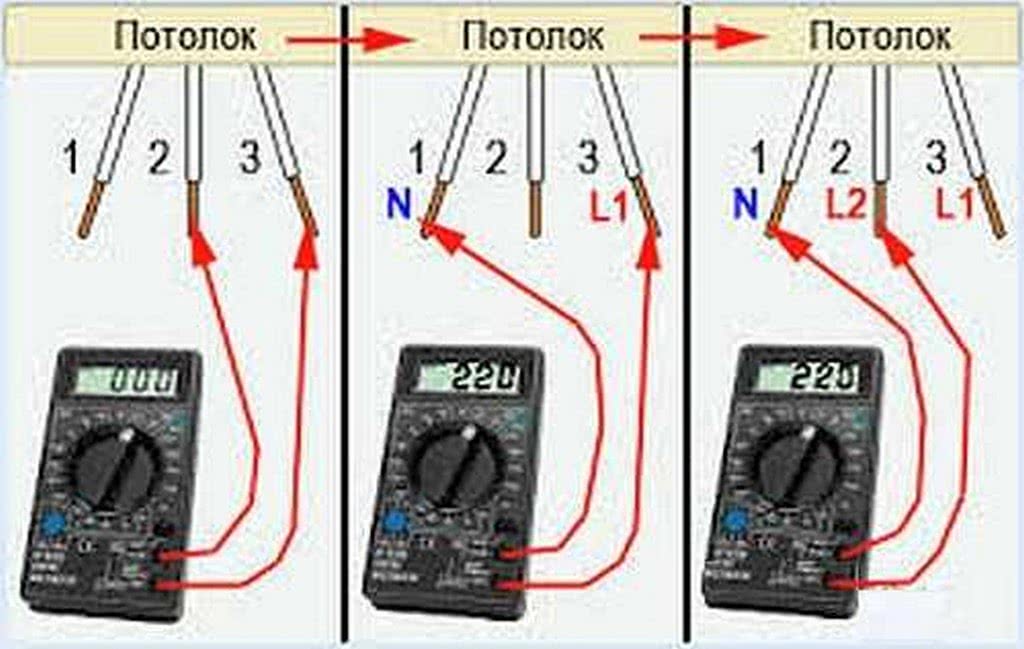

Работать с индикатором напряжения несложно: необходимо прикасаться его наконечником к очищенному от изоляции участку проводки.

Только один кабель не подсвечивает прибор — ноль, остальные при контакте с отверткой будут вызывать его свечение — фаза. Поочередное переключение двух клавиш выключателя поможет распознать принадлежность провода к нужной клавише.

Помимо ноля и фазы в новостройках дополнительно размещают заземление. Подключение желто-зеленого провода производится к аналогичному кабелю светильника

Подобный метод определения используется и при измерении цифровым мультиметром. Его необходимо выставить в режиме «Вольты» и задать шкалу — более 220 В. Чередуя необходимо прикасаться щупами к парам проводов.

Фазная пара не приведет к изменениям на циферблате прибора. Соединив щупами возможную фазу и ноль, можно наблюдать на индикаторе цифру 220 В. Если проводка имеет одинаковый цвет лучше разметить ее маркерами.

Подготовка

Самостоятельный монтаж декоративного светильника или люстры к потолку требует подготовки. Она включает в себя:

изучение техники безопасности;
приобретение необходимых материалов и инструментов;
выбор способа крепления.

Следует ознакомиться с инструкцией, приложенной к изделию, и с рекомендациями по ее установке. В ней может оказаться очень важная информация, как собрать люстру.

Необходимый инструмент для монтажа своими руками

Чтобы повесить люстру, понадобятся следующие инструменты:

дрель или перфоратор;
стремянка или стол, чтобы подняться к потолку;
шуруповерт, либо отвертки;
отвертка с индикатором;
отвертка крестовая;
изолента;
пассатижи.

Нужно также подготовить клеммы, если их нет в комплекте с люстрой, крюк или анкер для крепления, саморезы с дюбелями.

Как распознать провода и что случится, если перепутать при подключении

Очень важно знать, как правильно соединить провода: ноль с нулем, фазу с фазой, заземление с заземлением. Самый простой способ распознать провода – с помощью цветовой маркировки. Существуют определенные цвета для проводов:

Существуют определенные цвета для проводов:

провод «заземление» имеет желто-зеленую изоляцию, либо полоски такого цвета в поперечном или продольном направлении;
фазу (L) могут обозначить различными цветами, но чаще это коричневый, черный или белый;
провод нейтраль чаще сине-голубого цвета и обозначен в электрической схеме литерой N.

Маркировка проводов цветом имеет свои нюансы. Во время монтажа можно столкнуться с тем, что все проводники одного цвета. Если однофазная сеть без «земли» (2 жилы), определяем фазу с помощью индикаторной отвертки. Если электропроводка имеет заземляющий провод, стоит использовать мультиметр.

Если провода перепутать и подключить неправильно, то ничего страшного с осветительным прибором не произойдет. При обычной эксплуатации, а также если на люстре стоят лампы накаливания, этого можно никогда и не заметить. Но если размыкается не фаза, а ноль, светодиодные лампочки и экономки могут мерцать или легко светиться даже при нейтральном положении выключателя.

Кроме того, такая ситуация требует полного отключения электричества на щитке для каких-либо работ с люстрой (мытье, ремонт).

Правила техники безопасности при сборке, установке и подсоединении к сети

Установка электрических приборов всегда сопряжена с опасностью поражения электрическим током. Поэтому следует неукоснительно соблюдать правила безопасности:

перед началом работ отключить электроэнергию в сети;
убедиться в том, что комната обесточена, включив и выключив свет;
проверить напряжение в жилах при помощи индикаторной отвертки или с помощью мультиметра, оно должно отсутствовать;
провода соединять только с помощью специальных клемм, «скрутки» опасны и запрещены;
стоит избегать покупки китайских изделий, они, как правило, низкого качества;
качественно заземлить электропроводку.

Для соединения проводов (особенно если нужно срастить проводники из разного материала) рекомендуем применять специальные клеммы-зажимы. Во-первых, работать с ними просто – не нужны дополнительные инструменты. Провода просто защелкиваются. Во-вторых, под напряжением температура проводника повышается и его объем увеличивается. Разные материалы имеют разный коэффициент увеличения сечения. Это значит, что клемма, зафиксированная болтиком, со временем ослабнет. А если она зажимает провода из разного металла, есть риск, что контакт разъединится. С зажимной клеммой такого не случится.

Как собрать люстру

Видов потолочных осветительных приборов много, но как правило, способ сборки и подключения похож. Предлагаем ознакомиться, как правильно собрать люстру с разным количеством плафонов для лампочек.

Обычно их продают в разобранном состоянии блоками:

разобрать корпус люстры;
убрать пластиковые колечки и уплотнители;
прикрепить все рожки к корпусу;
собрать корпус;
соединить проводку.

Перед тем, как закрутить верхнюю гайку корпуса, подкладываем под нее декоративную чашку, которая облагородит место крепления люстры к потолку. А нижнюю крышку корпуса с гайкой декоративной пока ставить не нужно.

Как подключить люстру, выключатели

В зависимости от коммутируемой нагрузки, выключатели делятся на:

одноклавишные;
двухклавишные;
трехклавишные и т.д.

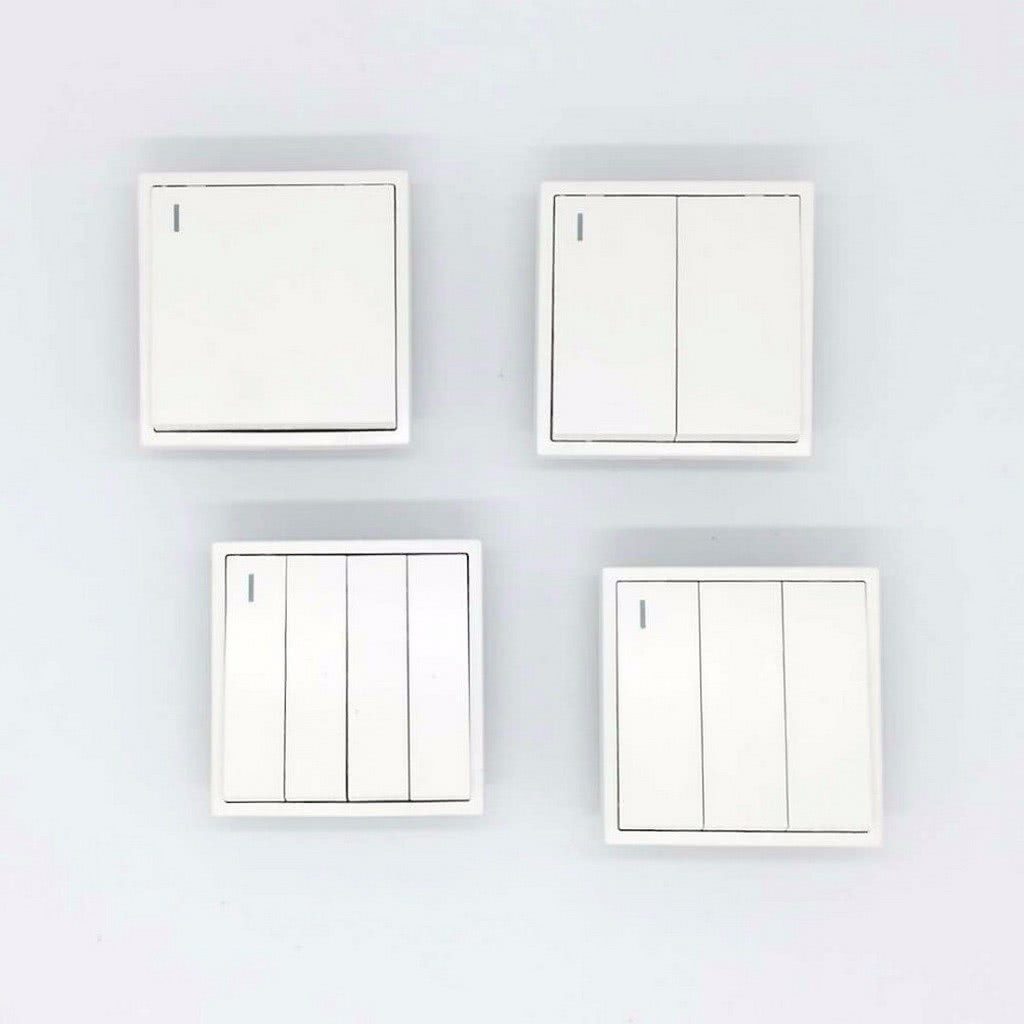

Клавишные выключатели

Сколько клавиш, столько и контактных групп внутри, это показывает скольким количеством приборов данный выключатель может управлять. Все выключатели имеют два положения «Вкл» и «Выкл», либо «0» и «1».

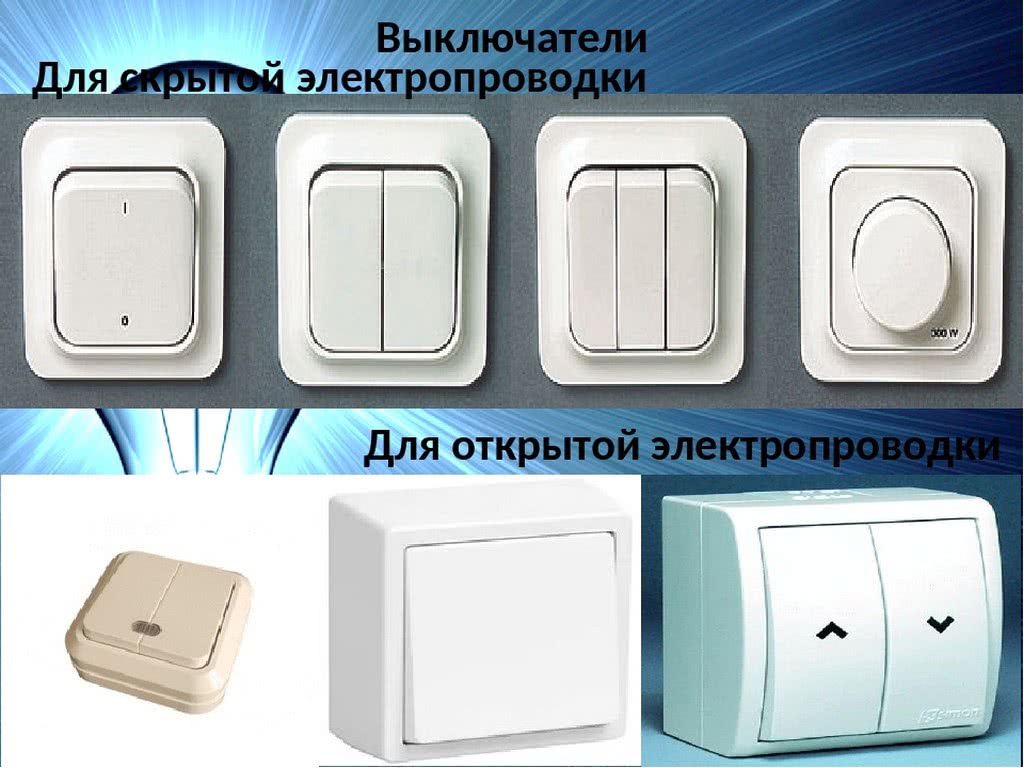

По варианту монтажа выключатели бывают:

для скрытой электропроводки;
для открытой прокладки проводов.

Варианты установки выключателей

По выполняемым функциям:

диммеры;
проходные;
перекрестные.

Каков стиль исполнения (класика, лофт, модерн и т.д.), такое и количество плафонов, что зависит от дизайна. Вполне закономерно что чем больше плафонов и ламп на люстре, тем больше мощность освещения и соответственно, как правило, увеличивается мощность потребления электроэнергии. Тем самым освещая более обширную площадь помещения.

По типу управления люстры делятся:

управление по проводам (двух или трех проводное подключение, плюс заземляющий контакт, если люстра имеет металлическую конструкцию);
управление беспроводное (по радио каналу или с телефона через Bluetooth);
комбинированные варианты.

Провод заземления в жилых помещениях имеется далеко не всегда, только в домах новой постройки или отреставрированных, то есть после капитального ремонта с заменой электропроводки. Согласно стандарту он имеет желто-зеленый цвет и подключается к такому же проводу на люстре. Если на своей люстре Вы его не обнаружили, тогда оголенный провод тщательно изолируем и оставляем в таком виде. Оставить его незаизолированным нельзя — случайно можете закоротить.

Ищем фазы и ноль

Для работы понадобиться:

инструмент (отвертка, пассатижи, бокорезы или кусачки и т.п.);
индикаторная отвертка, а лучше мультиметр (некоторые матерые электрики используют лампу накаливания с цоколем и 2 провода от него);
стремянка, стул или стол (важно обеспечить себе удобное, а главное безопасное место для работы).

Чтобы начать работу по подключению люстры, с остальными проводами тоже нужно разбираться: где «фаза», а где «ноль». В домах старой постройки все провода обычно одного цвета. Чаще всего — черного. В новостройках провода могут быть черные и синие, или коричневые и синие. Иногда присутствует красный. Чтобы не гадать по цветам, проще их прозвонить.

Посмотрите у себя на потолка количество проводов. Если у Вас три провода, а на стене двухклавишный выключатель, у вас должно быть две «фазы» — на каждую из клавиш и один «ноль» — общий провод. Прозванивать (а иными словами проверять на соответствие по цвету) можно мультиметром (тестером) или индикаторной отверткой (это специальная отвертка с лампочкой, которая загорается при наличии напряжения). Для выполнения данной работы необходимо перевести клавишу выключателя в положение «включено» (входной автомат на щитке тоже включен). После прозвонки, клавиши выключателя переведите в положение «выключено». Если есть возможность, лучше вырубить и автомат на щитке и подключать люстру с выключенным питанием.

Используем тестер

Чтобы определиться с выбором люстры и вариантом подключения

Вам нужно определить ваш тип проводки (2-х, 3-х или 4-х проводная). Достаточно обратить взор на потолок и посмотреть, сколько проводов у вас выходит из перекрытия в том месте, где крепится люстра.
Какой выключатель используется для управления освещением (в таблице 1, 2-х клавишный или диммер).
Ниже следует таблица, из которой, выбираем желаемые функции, которые соответствуют номеру варианта Вашей электропроводки.
И рядом, в столбце видим, какая люстра выполняет эти задачи.

Нужно обратить внимание!

Если у вас с потолка выходит 3 провода, то в этом случае ваша проводка может иметь 2 «сценария» с небольшим отличаем друг от друга

Согласно одному варианту на люстру будет приходить с выключателя одна «фаза», а в другом варианте две – «L1» и «L2» (обратите внимание на количество клавиш на вашем выключателе).Если у Вас проводка имеет 4 провода, Вам повезло, поскольку здесь можно использовать вообще любой тип люстр и любые элементы управления
