Как подключить проходные выключатели с двух мест

Оглавление

Практические рекомендации по эксплуатации

Использование переключателя требует соблюдения следующих правил:

  1. Прибор эксплуатируется при температуре от -40 до +50 градусов.
  2. Реверсивный переключатель ставится только в щиток с монтажной панелью.
  3. Вручную допускается активировать рубильники с дугогасительными и разрывными контактами.
  4. Обгоревший контактный нож очищается напильником или стеклянной бумагой.
  5. Для предотвращения перекоса ножек нужно туго затянуть крепежные болты.
  6. Все активные части устройства изолируются.
  7. Для ручного перевода фазы подойдет переходной рубильник, работающий в двух направлениях.
  8. Выбирать переключатель нужно по мощности пропускаемого тока.

Перекидные рубильники подходят для установки в многоквартирных домах, на производстве с резервными генераторами. Устройства упрощают обслуживание источников питания, контролируют электролинии и защищают подключенное к ней оборудование.

Схема подключения двухклавишного выключателя

Двухклавишный выключатель представляет собой 2 одиночных ключа, собранных в одном корпусе. Нулевой и заземляющий провода подходят к секциям напрямую, а фаза проходит через выключатель. Таким образом, при срабатывании соответствующей клавиши происходит разрыв цепи, то есть фазы, подходящей к определенной секции прибора либо отельному устройству. Подключение выключателя к распределительной коробке описано выше. Часто бывает непонятно, как выполнить электромонтаж в месте подключения люстры к двойному выключателю. Тут может быть несколько вариантов, в зависимости от того, совпадает ли количество проводов на потолке с количеством проводов, выходящих из люстры.

  1. Простейший вариант: равное количество проводов от потолка и люстры (в основном 2 на 2, или 3 на 3). Тут необходимо просто скрутить соответствующие провода, которые вы предварительно прозвонили и промаркировали. Нулевой провод от потолка соединяете с нулем люстры, а фазный от потолка – с фазой люстры и обязательно с самим выключателем. Монтаж окончен.

В случае, когда из потолка выходит три провода, а у вас на люстре их больше, необходимо заранее распределить пары на секции и подключить каждую из них только к одному из проводов-фаз. Обе группы при этом должны непременно быть соединены с нулевым проводом.

Если же вы обнаружили, что из потолка выходит 4 провода, значит, один из них – заземляющий. Его наличие характерно для современных построек. Если на вашей люстре присутствует аналогичный провод, значит необходимо просто скрутить их между собой. Если же нет, то провод, идущий из потолка, необходимо изолировать. Распознать защитные заземляющие провода можно по характерному желто-зеленому окрасу и маркировке «РЕ».

Выбор, конструкция и отличия проходных выключателей

Прежде чем собирать такую схему управления вот на что следует обратить особое внимание:

1трехжильный2

Основное отличие обычных от проходных заключается в количестве контактов. Простые одноклавишные имеют две клеммы для подключения проводов (вход и выход), а проходные — три!

На простом, цепь освещения может быть либо замкнута, либо разомкнута, третьего не дано.

Так как он, именно переключает цепь с одного рабочего контакта на другой.

По внешнему виду, спереди они могут быть абсолютно одинаковыми. Только на клавише проходного может присутствовать значок из вертикальных треугольников. Однако не перепутайте их с перекидными или перекрестными (подробнее о них ниже). У этих треугольнички смотрят в горизонтальном направлении.

А вот с обратной стороны сразу видна вся разница:

у проходного 1 клемма сверху и 2 снизу

у обычного 1 сверху и 1 снизу

Многие по этому параметру путают их с двухклавишными. Однако двухклавишные здесь также не подойдут, хотя и имеют тоже три клеммы.

Существенна разница именно в работе контактов. При замыкании одного контакта у проходных переключателей автоматически происходит замыкание другого, а в двухклавишных такой функции нет.

Причем промежуточное положение, когда обе цепи разомкнуты у проходного вообще отсутствует.

Как правильно подключить проходной выключатель. Схема управление светом с 2-х и 3-х мест.


Прежде всего, до выбора и покупки, должно быть решено, что является – проходящий переключатель, который необходим, и который отличается от обычных односторонних и двусторонних переключателей.

Важно использовать этот переключатель, чтобы управлять одной световой цепью или легкой линией в нескольких местах в комнате или дома. Это означает, что вы освещаете свет, когда вы входите в комнату или коридор, и вы выходите на один и тот же свет в другом месте

Это очень часто в спальнях. Вы входите в спальню, вы освещаете свет у двери. Вы положите себя в постель, выключите его и выключаете и выключите на тумбочке, или рядом с тумбочкой. В двухэтажных домах включите свет на первом этаже, поднимаются по лестнице на второй этаж и выключите его.

Перед сборкой такой системы управления вот что уделяется особое внимание:

1 Чтобы подключить выключатель света, используйте три-сдвижный отделку – VVGNG-LS 3 * 1,5 или 3 * 1,5 мм2.

2 Не пытайтесь установить подобную макет на регулярных коммутаторах.

Основным отличием между нормальными и с помощью автоматических выключателей является количество контактов. Простой одноэтажный имеет два клемма для подключения проводов (вход и вывод), а через-три!

На прямой линии света может быть либо закрыта, либо открыта, третий не указан.

Потому что это точно переключает цепь от одного рабочего контакта на другой.

Из появления фронт может быть точно таким же. Только дляклавиша перехода может иметь значок вертикальных треугольников. Однако их не следует путать с откидными или перекрестными клавишами (подробнее о них ниже). У них есть треугольники, смотрящие горизонтально.

Сразу видно разницу на обратной стороне:

  • Прямоточный тип имеет 1 зажим вверху и 2 внизу.
  • Обычные зажимы имеют 1 зажим вверху и 1 внизу.

Полезные видео по теме

На страницах сайта я уже публиковал материал как подключить проходной выключатель, где рассматривалась схемы подключения как одноклавишных, так и двухклавишных проходных выключателей с двух, трёх и более мест установки.

Кому лень переходить на другую страницу напомним схему подключения двухклавишного выключателя освещения в режиме нормальной работы. Ничего заумного. Перекидные контакты как в одноклавишном только на две разделённые группы

Так выглядит цепочка состоящая из двух одноклавишных и парочки двухклавишных проходных переключателей. Это для примера. Такая цепь может например применяться в длинных офисных коридорах. В ряде случаев его так и называют проходной коридорный выключатель света.

В данной статье речь пойдёт о схеме, по которой можно подключить двухклавишный выключатель проходного типа как обычный на две группы включения освещения.

Зачем это нужно? – опять же практика

Недавно проводя по заявке электромонтажные работы по переносу в квартире розеток и выключателей, на финишной прямой, когда дело дошло до установки коммутационных устройств выяснилось, что заказчик в спешке купил проходные двухклавишные выключатели, вместо обычных не обратив внимание на стрелочки указанные на клавишах. Ехать менять клиент не захотел, лишь прокряхтел – «Ну может как-нибудь, а?»

Помарковав со схемкой, подключил проходной двухклавишный выключатель Рис.1 в работу обычного, установив в штатной схеме перемычку между двумя контактными группами. Указательные стрелки на клавишах выключателя заказчика не смутили, а даже наоборот показались к месту. В общем все стороны остались довольны.

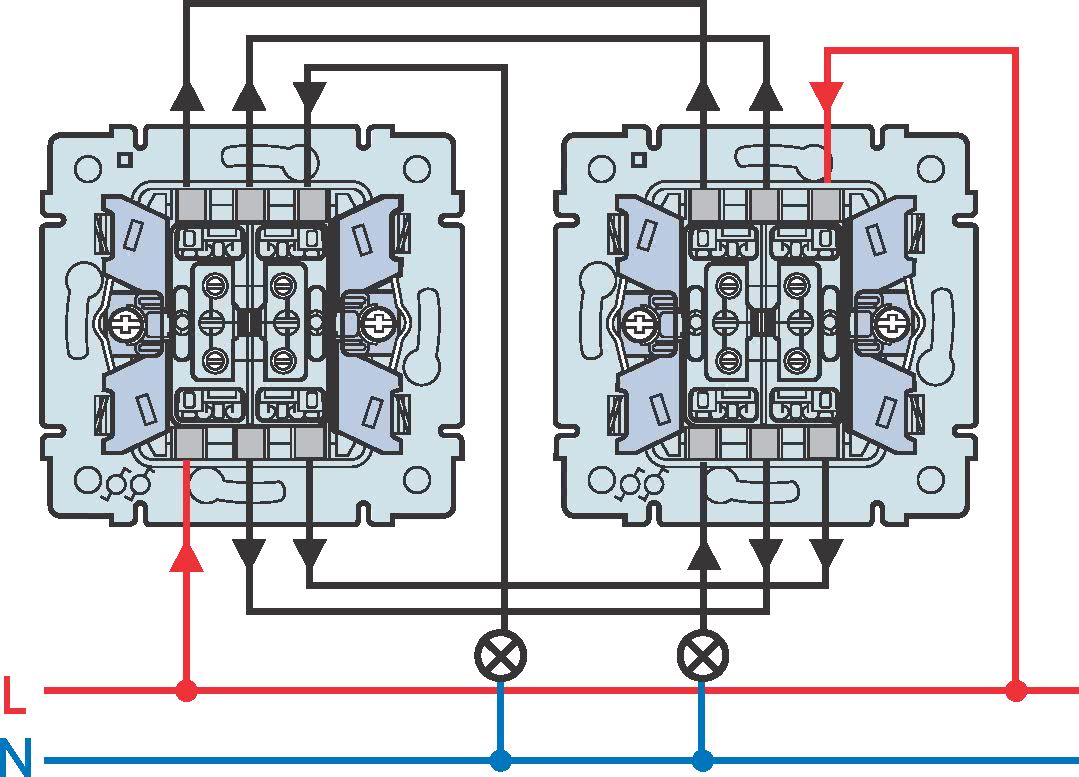

Может данная наглядная схема подключения проходного двухклавишного выключателя в режим обычного кому-нибудь и пригодится.

Собрать такую несложную схемку подключения с использованием одной перемычки своими руками сможет любой домашний мастер.

Схема проходного двухклавишного выключателя с двух мест Как подключить двухклавишный проходной выключатель с двух мест И так как теперь по любому все резко стало ясно, переходим к порядку монтажа нашей схемы с двухклавишными проходными выключателями. Важным этапам монтажа схем подобной сложности является правильная маркировка всех кабелей и отдельных их жил проводов.

Рисунок 1. Теперь его можно выключать сразу, а освещение отключит таймер через 2 минуты. Как подключить двухклавишный проходной выключатель

https://youtube.com/watch?v=rg0J-caHDjQ

Рассоединяете их, и подключаете между ними перекидной. На практике такие приспособления используются для того, чтобы включить освещение в одной точке, пройти с комфортом определенный участок и выключить свет в другой точке, не возвращаясь . Электроустановочные изделия хорошего качества имеют не только современный вид, но и служат долго, а также легко монтируются. Когда монтаж системы освещения закончен, все цепи нужно проверить контрольными приборами. Этот провод подключается к корпусу светильника. Инструкции Cхема подключения двухклавишного проходного выключателя переключателя Двухклавишный проходной выключатель представляет собой объединенные в одном корпусе два одиночных проходных переключателя. Давайте сначала рассмотрим схему подключения одноклавишного перекидного выключателя, а затем — двухклавишного.

Оттого и сами контакты, и принцип работы коммутаторов с ними так же именуются перекидными. подключение проходного двух клавишного выключателя

Трехфазные и двухпозиционные коммутаторы модульного типа


Устройство пакетного переключателя Приборы этого класса устанавливаются в трехфазные сети и позволяют коммутировать подачу питания на мощные асинхронные электродвигатели. В частности, они применяются с целью переключения комплекта из 3-х обмоток с одной схемы включения на другую: с «треугольника» на «звезду» и обратно.

Коммутация режимов подключения статорных обмоток необходима, чтобы снизить величину пусковых токов в цепях питания – «облегчить» запуск.

Двухпозиционные модульные коммутаторы представлены в ассортименте электротехнических изделий пакетными переключателями кулачкового типа. Они широко востребованы в следующих ситуациях:

  • при монтаже щитов управления силовым оборудованием переменного и постоянного тока;
  • в современных электросетях, оснащенных системами автоматического резервирования;
  • для переключения обмоточных схем и режимов работы электродвигателей, а также для управления освещением сразу из нескольких точек;
  • для выбора подходящих условий функционирования трансформаторных подстанций (ТП), а также оптимизации работы обслуживающей их коммутационной аппаратуры;
  • при выборе нужного режима для отопительного оборудования и сварочных агрегатов.


Трехпозиционный пакетный переключатель Одной из разновидностей двухпозиционных коммутаторов являются приборы, у которых помимо двух крайних положений имеется и одно центральное. Формально их относят к трехпозиционным переключателям с одной нейтральной позицией, но в схемах они все равно используются как двухполюсники.

Для удобства выбора требуемого образца коммутирующего изделия, подходящего для конкретных условий, на корпусе указываются основные технические параметры:

  • тип коммутирующего устройства;
  • номинальный ток, на который рассчитан его рабочие контакты;
  • электрическая схема коммутаций (таблица переключений);
  • категория защищенности от климатических воздействий.

Использование импульсного реле

Проходную схему также можно организовать при помощи импульсного реле.

Какие преимущества?

Главное достоинство этой схемы — неограниченное число точек управления. На каждый выключатель нужно тянуть всего два проводника.

Какие недостатки?

Необходимо установочное место в щите, а соответственно придется вести всю проводку туда же. В качестве выключателей придется использовать выключателикнопочного типа . Вообще, такое решение приемлемо только при большом количестве мест управления освещением или при каких-либо нестандартных задачах.

Моделей импульсных реле много и в целом вопрос требует отдельной темы, поэтому подробности в рамках этой публикации рассматриваться не будут.

Стоит ли использовать двухклавишные

Двухклавишные переключатели пытаются использовать для организации управления осветительным прибором из 3 мест. Вместо такого решения в дополнение к 2 переходным устройствам можно подсоединить перекрестный выключатель. При таком варианте образуются 2 цепи, но это происходит через промежуточное звено:

  • 2 выходных контакта одного из переключателей подсоединены к входным точкам перекрестного звена;
  • пара выходных точек 2-го переключателя связаны с выходными клеммами перекрестного элемента.

Выключатели с 2 клавишами используются для распределения потока энергии на 2 направления (схема 6 электротехнических справочников). При необходимости увеличения числа управляющих элементов до 4 (схема 7 подключения переключателя), добавляют еще один перекрестный элемент.

Многопозиционные коммутаторы модульного типа

Кулачковый пакетный переключатель — наиболее распространенный тип данных устройств, как и другие коммутаторы, он применяется для управления различными видами электрических нагрузок.

Кулачковые переключатели

Сфера применения кулачковых коммутаторов довольно обширна, приведем несколько примеров их использования:

  • коммутационные щиты управления переменным и постоянным током;
  • системы аварийного выключения, автоматического ввода резерва, переключения режимов работы электродвигателей;
  • управление трансформаторными подстанциями и освещением;
  • оборудование для подстанций (управление заземлителями, секционными выключателями, разъединителями и т.д.);
  • переключение режимов нагревательного оборудования (включение, выключение, переключение электронагревательных элементов нагрузки);
  • выбор режима работы электросварочного оборудования и т.д.

Кулачковые переключатели состоят из нескольких пакетов (каждый из которых отвечает за коммутацию одной линии), помещенных в один корпус. На нижнем рисунке показано устройство такого пакета.


Пакет кулачкового коммутатора

Обозначения на рисунке:

  • a — зафиксированные контакты (4 шт.), к которым подключаются провода;
  • b – специальный выступ «кулачек», который позволяет удерживать и перемещать шток;
  • c – группа передвижных контактов (в данном типе их две);
  • d – два направляющих паза (позволяют штоку совершать поступательные движения);
  • e – покрытые изолирующей оболочкой два штока;
  • f – контакты (8 шт.), как правило, изготовленные из сплава, содержащего серебро;
  • g – пакет;
  • h – две резьбовых шпильки (фиксируют пакет и крышку);
  • I – ротор;
  • J – четыре пружины (возвращают шток в замкнутое положение);
  • k- соединяющий рукоять с ротором вал;
  • l – четыре винта для зажима проводов кабеля.

Заметим, что пакетный рубильник (кулачковый коммутатор) может быть на несколько положений, включая нулевое, то есть когда контакты разъединены. На рисунке показано состояние коммутатора в нейтральном положении.

Схематическое изображение переключателя в нулевом положении


Коммутатор ABB в режиме нулевого положения

Чем заменить?

Если пакетный выключатель (переключатель) вышел из строя его необходимо заменить новым устройством такого же типа с аналогичными (или с более высокими) параметрами. Для замены выключателя можно использовать защитный автомат, который рассчитан на работу с токами и номинальным напряжением, соответствующим нагрузкам данной цепи. Разумеется, количество полюсов необходимо соблюдать.

Для ориентации по параметрам приводим таблицу с параметрами.

Таблица 2.

Название Количество полюсов Номинальный ток А Число коммутаций Степень защиты
220В 380В
ПВ1-16-М3 1 16 10 1 IP00
ПВ2-16-М3 2 16 10 1 IP00
ПВ3-16-М3 3 16 10 1 IP00
ПВ2-40-М3 2 40 25 1 IP00
ПВ3-40-М3 3 40 25 1 IP00
ПВ4-40-М3 4 40 25 1 IP00
ПВ2-100-М3 2 100 60 1 IP00
ПВ3-100-М3 3 100 60 1 IP00
ПВ4-100-М3 4 100 60 1 IP00
ПВ1-16-М1 IP56 пластик 1 16 10 1 IP56
ПВ2-16-М1 IP56 пластик 2 16 10 1 IP56
ПВ3-16-М1 IP56 пластик 3 16 10 1 IP56
ПВ2-40-М1 IP56 пластик 2 40 25 1 IP56
ПВ3-40-М1 IP56 пластик 3 40 25 1 IP56
ПВ4-40-М1 IP56 пластик 4 40 25 1 IP56
ПВ2-100-М1 IP56 пластик 2 100 60 1 IP56
ПВ3-100-М1 IP56 пластик 3 100 60 1 IP56
ПВ4-100-М1 IP56 пластик 4 100 60 1 IP56
ПП1-16-H2-М3 1 16 10 2 IP00
ПП2-16-H2-М3 2 16 10 2 IP00
ПП3-16-H2-М3 3 16 10 2 IP00
ПП4-16-H2-М3 4 16 10 2 IP00
ПП2-40-H2-М3 2 40 25 2 IP00
ПП3-40-H2-М3 3 40 25 2 IP00
ПП4-40-H2-М3 4 40 25 2 IP00
ПП2-100-H2-М3 2 100 60 2 IP00
ПП3-100-H2-М3 3 100 60 2 IP00
ПП4-100-H2-М3 4 100 60 2 IP00
ПП2-16-H2-М2 IP56 пластик 2 16 10 2 IP56
ПП3-16-H2-М2 IP56 пластик 3 16 10 2 IP56
ПП4-16-H2-М2 IP56 пластик 4 16 10 2 IP56
ПП2-40-H2-М2 IP56 пластик 2 40 25 2 IP56
ПП3-40-H2-М2 IP56 пластик 3 40 25 2 IP56
ПП4-40-H2-М2 IP56 пластик 4 40 25 2 IP56
ПП2-100-H2-М2 IP56 пластик 2 100 60 2 IP56
ПП3-100-H2-М2 IP56 пластик 3 100 60 2 IP56
ПП3-16-H3-М3 3 16 10 3 IP00
ПП3-40-H3-М3 3 40 25 3 IP00
ПП4-40-H3-М3 4 40 25 3 IP00
ПП2-100-H3-М3 2 100 60 3 IP00
ПП3-100-H3-М3 3 100 60 3 IP00
ПП4-100-H3-М3 4 100 60 3 IP00
ПП2-16-H3-М2 IP56 пластик 2 16 10 3 IP56
ПП3-16-H3-М2 IP56 пластик 3 16 10 3 IP56
ПП4-16-H3-М2 IP56 пластик 4 16 10 3 IP56
ПП2-40-H3-М2 IP56 пластик 2 40 25 3 IP56
ПП3-40-H3-М2 IP56 пластик 3 40 25 3 IP56
ПП4-40-H3-М2 IP56 пластик 4 40 25 3 IP56
ПП2-100-H3-М2 IP56 пластик 2 100 60 3 IP56
ПП3-100-H3-М2 IP56 пластик 3 100 60 3 IP56
ПП1-16-H4-М3 1 16 10 4 IP00
ПП2-16-H4-М3 2 16 10 4 IP00
ПП3-16-H4-М3 3 16 10 4 IP00
ПП4-16-H4-М3 4 16 10 4 IP00
ПП2-40-H4-М3 2 40 25 4 IP00
ПП3-40-H4-М3 3 40 25 4 IP00
ПП4-40-H4-М3 4 40 25 4 IP00
ПП2-100-H4-М3 2 100 60 4 IP00
ПП3-100-H4-М3 3 100 60 4 IP00
ПП4-100-H4-М3 4 100 60 4 IP00
ПП2-16-H4-М2 IP56 пластик 2 16 10 4 IP56
ПП3-16-H4-М2 IP56 пластик 3 16 10 4 IP56
ПП4-16-H4-М2 IP56 пластик 4 16 10 4 IP56
ПП2-40-H4-М2 IP56 пластик 2 40 25 4 IP56
ПП3-40-H4-М2 IP56 пластик 3 40 25 4 IP56
ПП4-40-H4-М2 IP56 пластик 4 40 25 4 IP56
ПП2-100-H4-М2 IP56 пластик 2 100 60 4 IP56
ПП3-100-H4-М2 IP56 пластик 3 100 60 4 IP56
ПП3-16-P-М3 3 16 10 Реверсивный IP00
ПП3-40-P-М3 3 40 25 Реверсивный IP00
ПП3-100-P-М3 3 100 60 Реверсивный IP00
ПП3-16-P-М2 IP56 пластик 3 16 10 Реверсивный IP56
ПП3-40-P-М2 IP56 пластик 3 16 10 Реверсивный IP56
ПП3-100-P-М2 IP56 пластик 3 100 60 Реверсивный IP56

Использование в быту

Переключатели не так часто используются в быту, как выключатели, но, тем не менее, есть задачи, в которых без них обойтись невозможно. Например, когда необходимо управлять освещением с разных мест. Переключатели могут быть установлены на входе в комнату и возле кровати (чтобы не подниматься выключать свет) или в разных концах длинного коридора.

Реализация такой схемы управления довольно простая, ее изображение показано на рисунке ниже.


Схема включения освещения с двух разных мест

Обозначения на рисунке:

  • А, В – переключатели;
  • L – осветительный прибор.

При необходимости управлять освещением из большего количества мест, схему можно незначительно усложнить, добавив в нее промежуточный коммутатор.


Управление освещением из трех разных мест

Обозначения на рисунке:

  • A,B – двухпозиционные коммутаторы;
  • С – промежуточный двойной переключатель двух направлений;
  • L1 – осветительный прибор.

Заметим, что взяв данную схему за основу, можно управлять освещением с трех и более мест. Для этого достаточно добавить в нее необходимое количество промежуточных коммутаторов, подключаются они так же, как и устройство «С» на представленной выше схеме.

Управление освещением из трех точек

Если возникла необходимость в создании такой схемы, то потребуется один перекрестный переключатель. Вполне очевидно, что она будет чуть более сложной, но разобраться с ней вполне реально. Для подключения необходимо выполнить следующие действия:

  • К одному проводнику осветительного прибора присоединяется нулевой провод.
  • Фазный проводник подключается к входной клемме одного из переключателей.
  • Свободный проводник осветительного прибора необходимо соединить с входом второго переключателя.
  • Входные клеммы перекрестного выключателя подключаются к выходам проходных переключателей.

Основываясь на этой схеме подключения, можно собирать системы управления осветительными приборами на четыре или даже пять точек. Для реализации такой идеи потребуется увеличить количество перекрестных выключателей. Здесь необходимо запомнить, что монтируются они всегда между двумя проходными переключателями. Сначала подобные схемы управления могут показаться сложными в реализации, но если хорошо изучить одну, особых сложностей возникнуть не должно.

Преимущества и недостатки схемы

При использовании включения освещения из нескольких точек преимущества очевидны:

  • отсутствует необходимость длительных переходов в помещении для подачи/отключения питания к потребителю;
  • экономия электрической энергии.

В качестве недостатков выделяют необходимость нести дополнительные затраты на покупку электротехнических изделий. В случае проведения работ в эксплуатируемом помещении, неудобства связаны с проведением монтажных работ в помещении. В заново отстраиваемом доме разница в схеме прокладки проводов не важна с позиции создания лишней пыли.

Схема проходных выключателей с двух мест чувствительна к изменениям нагрузки.

В случае широкого применения сложной разводки для нескольких световых точек количество “скруток” в разветвительных коробках резко увеличится. При условии некачественного выполнения соединений, ненадлежащей фиксации контактов возможны отказы в работе переключателей, нарушение целостности всей цепи. Кроме того, кратно увеличивается расход кабельной продукции. В масштабах коттеджа или офисного здания дополнительно проложенный кабель будет измеряться в километрах.

При обслуживании светильников не совсем понятным остается состояние электрической цепи.

Что необходимо знать перед подключением двойного выключателя света

Сначала необходимо проверить провода, то есть протестировать, какой из них является фазовым. С помощью индикаторной отвертки не составит труда это сделать: при контакте с фазой в отвертке загорится сигнальный светодиод. Пометьте провод, чтобы при выполнении дальнейших операций не перепутать его с нулевым.

Определитесь заранее и обеспечьте наличие соединительного материала для проводов. Обычно применяются:

  • самозажимные клеммы;
  • винтовые зажимы;
  • колпачки либо изолента для скрученных вручную проводов.

Самый удобный и надежный способ – фиксация самозажимными клеммами. Винтовые зажимы могут со временем ослабевать, а изолента имеет свойство терять эластичность, рассыхаться. Из-за этого надежность соединения может значительно ослабиться со временем. Самозажимные клеммы обеспечат надежное прочное соединение.

Для аккуратного выполнения всех операций необходимо иметь следующие инструменты:

  • 2 отвертки — плоскую и крестовую;
  • монтажный или канцелярский нож либо другое устройство для снятия изоляции;
  • пассатижи либо бокорезы;
  • уровень строительный.

Перекидные рубильники

Перекидной рубильник 4-х полюсный 63А АВаТар

Электрорубильник обеспечивает разъединение сети с одним энергоисточником и подключение к другому. Наличие средней точки объясняет название “перекидной”. Приборы выпускаются с дугогасителями, обеспечивающими коммутацию при подключенном напряжении. Модели без дугогасительных механизмов коммутируются при выключении нагрузки. Выключатель работает только в ручном режиме – переключение осуществляется при помощи изолированного рычага управления.

Конструкция устройства представлена:

  • герметичным корпусом;
  • подвижными ножевыми контактами с двумя рабочими положениями и одним промежуточным;
  • дугогасительной камерой, но есть рубильники без нее;
  • клеммами для подключения к сети.

Включение к одной нагрузочной линии осуществляется по принципу:

  1. На контакт № 1 подсоединяется основное энергоснабжение.
  2. На контакт № 2 подключается дизельный или электрический генератор.

Если требуется ввод в строение с трехфазным напряжением, используется рубильник трехфазный с 4-мя полюсами. Устройство подключается так:

  1. Вводить электросеть нужно через 4 клеммы.
  2. На 4 клеммы подкидывается генератор.
  3. На 4 клеммы подсоединяется нагрузка.

Трехфазные коммутаторы

Трехфазные силовые переключатели широко применяются в схемах управления мощными асинхронными электродвигателями, их назначение – переключение обмотки со «звезды» на «треугольник». Такая реализация позволяет существенно снизить пусковой ток. На рисунке показана схема такого подключения.

Схема переключения обмоток электродвигателя

Обозначения на схеме:

  • А, В, С – фазы питания;
  • С1, С2, С3, С4, С5, С6 – выходы обмоток электродвигателя;
  • SA – трехполюсный силовой коммутатор.

Запуск электродвигателя происходит, когда его обмотки соединены «звездой», при входе в штатный режим, осуществляется переключение на «треугольник».

Принцип работы

Переключатель на 3 положения имеет рукоятку с тремя позициями для размыкания и замыкания цепочки. Серединная позиция обеспечивает размыкание каждой имеющейся группы контактов. Управление устройством пользователь осуществляет вручную. Верхние контакты применяются обычно для подсоединения вводов, а нижние – нагрузки. Такое устройство не снабжено расцепителями (тепловым либо электромагнитным), так что при его установке на входы ставят выключатели-автоматы, срабатывающие при перегрузке. Данная конфигурация предотвратит инциденты искрения и повреждение целостности изоляционного материала проводки. В прошлом эти приборы применялись в качестве ведущих устройств ввода в распредщитах. Со временем это место заняли выключатели-автоматы, но гибкость и простота конструкции позиционных переключателей, а также их невысокая цена обеспечивают этим изделиям достаточную популярность.

Трехфазные коммутаторы

Трехфазные силовые переключатели широко применяются в схемах управления мощными асинхронными электродвигателями, их назначение – переключение обмотки со «звезды» на «треугольник». Такая реализация позволяет существенно снизить пусковой ток. На рисунке показана схема такого подключения.

Схема переключения обмоток электродвигателя

Обозначения на схеме:

  • А, В, С – фазы питания;
  • С1, С2, С3, С4, С5, С6 – выходы обмоток электродвигателя;
  • SA – трехполюсный силовой коммутатор.

Запуск электродвигателя происходит, когда его обмотки соединены «звездой», при входе в штатный режим, осуществляется переключение на «треугольник».
