Сенсорный выключатель своими руками

Тем, кто любит работать паяльником, можем порекомендовать несколько схем сенсорных коммутаторов, которые будет несложно собрать своими руками. Начнем с простой схемы на полевом транзисторе, именно такой принцип был заложен в первых сенсорных устройствах.

Сенсорный выключатель на полевом транзисторе

Обозначения:

Сопротивления: R1 – 10..15 кОм (необходимо подбирать под срабатывание сенсора), R2 – 3…5 MOм.
Конденсаторы: С1 – 1000 пФ (подавляет ложное срабатывание), С2 – 33,0 мкФ х 50 вольт, С3 – 470 мкФ х 50 В.
Транзистор VT1 – КП 501A.
Реле К1, может использоваться любой тип, у которого ток срабатывания не превышает 150,0 мА.

Питание схемы осуществляется от источника с напряжением 12…24 В.

Теперь рассмотрим вариант на базе асинхронного RS-триггера NE555. Схема устройства приведена ниже.

Сенсорный выключатель на микросхеме NE555

Обозначения:

Резисторы: R1 – 1.0 МОм, R2 – 1.0 MOм, R3 – 1,0 кОм.
Конденсаторы: С1 и С2 – 15 нФ, С3 – 10 нФ, С4 – 0,1 мкФ, С5 – 100,0 мкФ х 25 В.
Диоды: D1-D2 – 1N4001, D3 – типовой индикаторный светодиод.
Микросхема – NE555,
Реле такое же, как и в предыдущей электросхеме.

Приведенная схема в настройке не нуждается.

Завершая тему о самодельных сенсорных устройствах, следует упомянуть о системе Ардунио (Ardunio). На этой платформе можно собрать коммутирующее устройство, которое легко интегрировать в «Умный дом». Помимо этого такое устройство легко настроить на самостоятельную работу, в соответствии с заданной программой.

Компактный сенсорный датчик к системе Ардунио

Помимо этого, система позволяет создать несколько профилей под определенные задачи. Правда, для этого потребуются навыки программирования. Получить более подробную информацию о платформе Ардунио можно на нашем сайте.

Заметим, что в приведенных схемах для питания управляющей цепи требуется источник питания с напряжением 12-24 В. Для этой цели лучше всего использовать импульсные блоки питания. В качестве таковых отлично подходит электронный баланс светодиодных и энергосберегающих ламп.

Ремонт сенсорного выключателя

Прибор действует благодаря замыканию и размыканию контактов электрической цепи. Выключатель может выйти из строя по причине:

Износа группы контактов.
Разрушения корпуса.
Разрушения клеммы и места фиксации проводов.
Расплавления всего прибора.

Перед тем как устранять неисправности, нужно прекратить подачу электричества, выключив рубильник на вводном щитке. Это обезопасит от поражения электрическим током. Перед ремонтом выключателя нужно установить в светильнике одну лампочку, чтобы проверять работоспособность схемы.

На клавишах и декоративных рамках выключателей предусмотрены небольшие выступы, которые позволяют поддеть элемент плоской отверткой и снять его без повреждений

Процедура состоит из таких шагов:

Снять верхнюю панель.
Демонтировать декоративную накладку, если она есть.
Проверить с помощью индикатора, есть ли на приборе напряжение.
Ослабить фиксаторы внутреннего крепления.
Отсоединить провода от корпуса выключателя.
Надеть предохранители на оголенные провода или сделать изоляцию с применением специальной ленты.

Демонтированные элементы нужно подробно изучить, чтобы выявить деформации, следы плохих контактов и другие причины неисправности.

Чаще всего прибор выходит из строя из-за подгорания контактов. Их достаточно просто зачистить с применением небольшого отрезка наждачной бумаги. Также нужно проверить работоспособность фиксирующего винта, так как довольно часто поломка происходит из-за неплохого зажима проводов. Если нарушена целостность панели, это говорит об окончательной поломке выключателя и необходимости его замены.

Сенсорный выключатель света срабатывает сам

Подключение сенсорного выключателя света

Часто случается так, что сенсорные выключатели срабатывают без нажатия. В этом случае нужно тщательно осмотреть прибор. Возможно, причина в замыкании контактов.

Если повреждена сама сенсорная панель, нужно обратиться за помощью к специалистам. Если они не устранят проблему, придется менять прибор на новый.

Во время работы с сенсорными выключателями нужно соблюдать ряд правил предосторожности:

Включать устройства в сеть следует так, чтобы производилась коммутация фазы, а не нуля.
Если сеть питания работает с использованием заземляющего провода, его нужно подключить к соответствующим контактам.
Если в ходе установки выключателя был использован провод с множеством жил, концы нужно опрессовать и залудить. Иначе контакт будет нарушен, и соединение перегреется.

Важно, чтобы нагрузка соответствовала параметрам коммутатора

Типы сенсорных выключателей

Сенсорные выключатели бывают нескольких видов:

емкостные;
оптико-акустические;
с пультом управления;
с таймером.

Чтобы сделать правильный выбор под свои потребности, рассмотрим каждый вид подробнее.

Емкостные

Популярный вид выключателя. Сенсорный датчик очень чувствительный, срабатывает при приближении людей, когда руку подносят к сенсорной поверхности или проводят рядом с ней. Такой выключатель будет актуален на кухне, потому что к нему не надо прикасаться, чтобы он сработал.

Такие выключатели стильно смотрятся и удобны в использовании. За ними легче ухаживать, чем за обычными выключателями с клавишей.

Оптико-акустические выключатели

Эти выключатели реагируют на звук или движение, происходящие в зоне действия датчика. Когда в комнате никого нет, свет отключается. Они позволяют экономить электроэнергию. В квартирах такие выключатели используются редко. Их чаще ставят в местах общего пользования для подсветки помещений или открытия дверей, которые «чувствуют» приближение посетителя.

С пультом управления

Выключатели с пультом особенно удобны в доме, где проживают дети или люди с ограниченными возможностями. Пригодятся, если выключатель расположен неудобно или детям до него трудно дотянуться. А еще они дарят комфорт, когда нет желания вставать с кровати, чтобы выключить свет или прибор, опустить шторы.

С таймером

Таймер позволяет включать и выключать прибор или свет в определенном режиме. Выключатели с таймером универсальны. Они удобны в использовании, работают с любым типом ламп: светодиодные, галогеновые или лампы накаливания.

Их преимущество — безопасность. Если произойдет замыкание, выключатель автоматически перейдет в выключенное положение.

Выключатели оснащены индикаторами, которые показывают включен ли он в данный момент. А еще пользователи отмечают простоту установки, удобство в использовании, привлекательный внешний вид, надежность.

Выбор ленты

Определив место установки, производят выбор самой световой ленты. В своей основе она — множество светодиодов, соединенных между собой и расположенных на длинной пластичной поверхности. Потребление всей полоски и ее элементов рассчитано под определенную мощность, которая указывается на ее упаковке. Обычные параметры питания составляют 12 или 220 В. Вторые, в своей основе, вариация первых, только они оснащаются идущим в комплекте преобразующим блоком. Соответственно, если его нет, придется дополнительно решить вопрос с энергопитанием. В таком случае можно кроме трансформатора воспользоваться аккумуляторной сборкой с подзарядкой, присоединив ее к питанию светодиодной полосы. Кроме перечисленных, изредка встречается лента на 24 В. Для нее также придется приобретать отдельный блок питания.

Основной характеристикой всегда считается яркость световой полосы. Она непосредственно зависит от количества диодов на метр и их типа. Наибольшее распространение получили полупроводниковые элементы с маркировкой SMD 2825, 3528, 5050, 5730 и 5060. Разница между ними только в яркости, а значит, их требуется меньше на 1 м светодиодной полосы. Среднее количество элементов такого отрезка находится в пределах от 30 до 60 штук. Соответственно, потребление каждого метра может достигать 14.4 W, что необходимо учесть при выборе характеристик блока питания.

Средняя длина светодиодных полос на торговых площадках составляет от 0.5 м до 100 м. Ленту можно делить, подключая контакты каждой части к блоку питания. Единственным ограничением служат места, где можно производить разъем линии. Они обозначены на ленте полосками, пунктиром или специальными рисками. Связанно это с устройством светодиодной ленты. Обычно внутренняя схема полосы состоит из множества звеньев, каждое из которых — несколько последовательно соединенных светодиодов (обычно три) с ограничивающим ток резистором. Каждый такой блок присоединен параллельно к следующему в ленте. Разрез можно выполнять только в месте перехода одного звена цепи в другой.

Цвет, выдаваемый диодами, может быть любым, включая варианты с изменяемым спектром при помощи ручного регулятора. Основные цвета, получившие наибольшее распространение — красный, желтый, белый, синий и зеленый. При использовании в помещениях, с датчиком движения для светодиодной ленты, наиболее подойдет белый или желтый спектр излучения.

Выбор питающей системы зависит от доступности подключения общей сети. Если место слишком неудобное для протяжки проводов питания, то может использоваться светодиодная лента на батарейках с датчиком движения. Сенсор зачастую, в таких случаях, уже идет в комплекте и находится на корпусе блока, в котором размещены аккумуляторы.

Универсальность триггера

В большинстве своем схемы сенсорных выключателей отличаются простотой и доступностью. В кругу радиолюбителей микросхемы являются основным звеном устройства, которое можно собрать своими руками. Состояние триггера можно менять подачей управляющего сигнала на его выход. Именно это свойство успешно применяется для реализации функции коммутатора.

Первым делом пользователь касается установленной металлической пластины (сенсора).
Созданное статическое электричество поступает на вход.
При помощи полевого транзистора происходит переключение триггера.
Выходной сигнал усиливается до нужных показателей.
Открывается тиристор.
Загорается лампа.

Читать далее: Грунтовка для стен под обои: для белой какую выбрать, лучше для гипсокартона акриловая, после когда клеить

Если пользователь снова прикоснется рукой к сенсору, то все операции повторятся, но только уже в обратном переключении режимов. Все достаточно просто и эффективно. Такую схему можно использовать для управления светильниками, где общая мощность ламп накалывания находится в пределах 80 Вт. Если нужно коммутировать более мощные механизмы, тогда следует включить в схему радиатор охлаждения.

Первым делом пользователь касается установленной металлической пластины (сенсора).
Созданное статическое электричество поступает на вход.
При помощи полевого транзистора происходит переключение триггера.
Выходной сигнал усиливается до нужных показателей.
Открывается тиристор.
Загорается лампа.

Выбор оптимальной модели

Основной определяющий показатель для полноценной эксплуатации сенсорного коммутационного устройства – характеристика электрической сети. Необходимая норма напряжения в 220 В подходит далеко не для всех моделей. Есть варианты с отклонением 20-30%.

Поэтому при выборе стоит уделить внимание пороговым значениям вольтажа, указанным в характеристиках прибора. При существенных отклонениях придется дополнительно устанавливать стабилизатор, посредством которого будет осуществляться нивелирование колебаний. Чтобы покупка электронного выключателя оправдала все ожидания и устройство существенно повысило степень комфорта в комнате, при выборе стоит учитывать необходимый функционал, которым должен обладать прибор

Чтобы покупка электронного выключателя оправдала все ожидания и устройство существенно повысило степень комфорта в комнате, при выборе стоит учитывать необходимый функционал, которым должен обладать прибор

Для определения подходящей модели сенсорного изделия необходимо учитывать приоритетные возможности, наличие которых является необходимым:

Количество групп лампочек, подключаемых к регулятору – их может быть одна, две или три.
Интенсивность. Некоторые приборы дополнительно оснащены диммером, посредством которого меняется сила тока, подаваемого на лампочки.
Встроенный таймер. В проходных моделях устанавливается автоматический таймер отключения, срабатывающий спустя заданное время. Эти приборы в большей степени используются для коридоров и лестничных площадок.
Метод управления. Здесь все зависит исключительно от предпочтений покупателя. Есть устройства управляемые пультом, прикосновением, звуком и пр.

Определившись с набором необходимых функций, следует остановиться на одном из представленных производителей. Ценовая категория устройств не относится к дешевым, поэтому, приобретая изделие низкой стоимости, можно столкнуться с некачественным аналогом.

Бельгийский бренд Basalte ориентирован на продукцию элит-класса. Модель Deseo – воплощение мультифункциональности и изысканного дизайна. Практически все изделия имеют светодиодную подсветку

На бельгийском предприятии Basalte выпускают сенсорные регулирующие приборы высокого качества. В разработках ориентируются на потребителей с наивысшими запросами.

Элитные модели отличаются не только оригинальным дизайном, но и одной из самых высоких категорий цен. Тем не менее стоимость вполне компенсируется удобством в эксплуатации, наличием различных функций и несложным регулированием.

Несмотря на то что многие покупатели предвзято относятся к китайской продукции, компания Livolo смогла доказать качественные характеристики своих изделий

Среди китайских представителей отмечают компанию Livolo. Основные преимущества сенсорных выключателей этого бренда — доступная стоимость продукции и оригинальные дизайнерские решения для обустройства дома, способные подчеркнуть индивидуальность.

При этом ассортимент не ограничивается технически простыми моделями. Также стоит отметить и постоянное пополнение ассортимента.

Преимущества сенсорных выключателей

К преимуществам сенсорных выключателей следует отнести:

увеличение срока службы потребителей электроэнергии (за счет возможности плавного включения, которое исключает даже кратковременную работу в экстремальном пусковом режиме),
долгий срок службы,
надежность,
совместимость с любыми осветительными приборами (лампами накаливания, и другими видами светильников),
возможность экономичного режима работы потребителей и регулировки мощности.

Для того чтобы сенсорный светильник оправдал ожидания и заметно повысил комфортность помещения, важно при выборе учесть все свои потребности, определить, какие функции Вы хотели бы «поручить» устройству. Сформулировать требования будет проще, если ответить на следующие вопросы:

Сколько источников света планируется подключить к сенсорному выключателю?
Где планируется устанавливать выключатель (нужна ли модель, устойчивая к температурным перепадам или )?
Планируется ли подключение дополнительных электроприборов, и нужно ли автоматическое управление их работой (наличие датчика температуры)?
Нужна ли функция автоматического включения света при появлении в помещении людей и выключения при их отсутствии (датчик движения)?

Legrand

Мультибрендовая компания с центральным офисом во Франции. В России есть не только представительство компании, но и производственная площадка, правда, в Дубне, где она находится, производят только кабель-каналы малого сечения. Сенсорные выключатели, отличающиеся хорошим качеством и функциональностью, ввозятся из-за границы и имеют настоящую «импортную» цену: одноканальное устройство стоит порядка 3,5 тысяч рублей.

Livolo

Отечественная продукция традиционно конкурентоспособна с точки зрения цен, однако, часто ее характеристики оставляют желать лучшего. Нельзя назвать продукцию Екатеринбургской компании Livolo не качественной, однако, ее сенсорные выключатели могут некорректно работать со светодиодами (лампами, лентами) и . Зато цена трехканального устройства меньше, чем у одноканального импортного – 2,1-2,3 тысячи рублей.

Технологии не стоят на месте, и вот мы уже имеем в широком обиходе сенсорный выключатель, который позволяет вывести систему управления освещением в доме на принципиально новый уровень.

Для чего нужно такое устройство, что оно собой представляет и как работает, расскажет наша статья. Благодаря этому вы сможете сделать без особых проблем сенсорный выключатель своими руками на 12 или 220 вольт, а само подключение, как самодельного устройства, так и покупного не составит труда.

Как подключить сенсорный выключатель к светодиодной ленте. Начнем с истоков

Чтобы разобраться в вопросе применения такого сенсорного аппарата, необходимо понять, что он из себя представляет. Внешне сенсорный выключатель, предназначенный для светодиодной ленты, имеет вид кристаллической панели. На эту панель нанесена соответствующая разметка. Разновидности бытовых моделей применяются для подключения к сети в 220 вольт. Схема подключения изделия будет приведена ниже.Сенсорный тип выключателя может различаться по:

Вариант исполнения сенсорного выключателя

Сегодня подобного рода изделии используются для следующих целей:

подключение светодиодной ленты. Такой подход отлично себя зарекомендовал на кухне при использовании светодиодной ленты для подсветки рабочей поверхности. А подключение к ней выключателя сенсорного типа значительно упрощает работу в помещении в вечернее и ночное время;

Обратите внимание! Современные технологии, которые позволяют автоматизировать или упростить включение света относятся к системе «умный дом». Сюда же относится и сенсорный выключатель

Пульт для светодиодной ленты

подключение бра;
управление разными уровнями подсветки многоуровневых потолков. Здесь опять же речь идет о светодиодной подсветке, организованной с помощью ленты (одно- или многоцветной). Для удобства такого управления можно использовать пульт;
управление основной системой освещения в доме или квартире. Здесь тоже можно использовать сенсорный пульт.

В какой бы ситуации не применялся выключатель (для светодиодной ленты или другого типа освещения) нужно помнить, что схема подключения бывает различной. Для ленты, в силу ряда обстоятельств, используется одна схема, а для других источников света подходит другая схема.

Обратите внимание! Схема подключения, если использовать пульт для управления степенью освещенности, будет так же немного отличаться. Сенсорный выключатель можно как купить в специализированном магазине, так и сделать своими руками

При этом стоит отметить, что своими руками его можно довольно легко установить. Монтаж может проводиться на кухне или в любом другом помещении. Но на кухне вам для этого понадобится алюминиевый профиль

Сенсорный выключатель можно как купить в специализированном магазине, так и сделать своими руками. При этом стоит отметить, что своими руками его можно довольно легко установить. Монтаж может проводиться на кухне или в любом другом помещении. Но на кухне вам для этого понадобится алюминиевый профиль.

Виды переключателей с чувствительным элементом

Сенсорный выключатель для led-ламп в профиле

LED подсветка отличается от остальных ламп низкой потребляемой мощностью (до 24 V), поэтому ряды диодов соединены с сетью через блок питания. Выбор последнего должен осуществляться с запасом мощности 15–20%. Переключатель находится между ними.

Ленты с одинарными одноцветными кристаллами обходятся обычной кнопкой. В комплекте с цветными LED рядами используются RBG контроллеры. Сенсорный выключатель для светодиодной ленты не предполагает механического усилия для замыкания цепи и имеет ряд преимуществ:

бесконтактное срабатывание позволяет избежать загрязнения жиром на кухне, машинным маслом в гараже, красками и прочим в мастерской;
препятствует попаданию влаги в механизм;
в медицинских учреждениях сокращает контакт врача с потенциально загрязнёнными поверхностями;
оснащён дополнительным функционалом;
внешний вид лаконичен, помещаются в алюминиевый профиль вместе с массивом диодов.

Сенсорные выключатели для светодиодных лент представляют собой платы, которые вмещаются в LED профиль (усреднённые габариты 40*10*2 мм), внешние модули в пластиковом корпусе или контроллеры с пультом. В зависимости от длины и мощности ленты выбирают модели соответствующих характеристик:

входящим и исходящим напряжением;
ток в режиме ожидания и при нагрузке;
мощность.

Диммер-выключатель

Для монохромных LED полос используют 2 вида размыкателей различных по принципу работы. В ёмкостных устройствах пружина плотно прилегает к пластине и провоцирует вибрацию от прикосновения, создаёт контакт и включает свет. Если рассеиватель выполнен из оргстекла толщиной больше 1 мм, механизм не сработает. Инфракрасный приёмник реагирует на отражение сигнала от предмета в диапазоне действия оптического датчика (до 100 мм). Если расстояние между чувствительным элементом и защитным экраном больше 5 мм, понадобится отверстие в светорассеивающей линзе или профиль меньшей глубины.

Сенсорные диммеры регулируют яркость освещения от 10% до 100%. Короткое касание (приближение руки) включает и отключает освещение, а длительное — меняет яркость. Принцип работы может быть иным: каждое взаимодействие переключает заранее запрограммированный сценарий освещения. Пульт управления RBG лентами (светодиоды из 3 кристаллов разного цвета) дополнен сенсорным кольцом. Устройство простое и понятное. По мере движения пальца по спектральному кругу меняется оттенок свечения. В этом случае механизм приспособления задействует диоды определённого цвета отдельно или в сочетаниях. Одновременная работа всех кристаллов даёт холодное белое освещение.

Дополнительные функции:

адаптивный индикатор реагирует на уровень освещённости в помещении, автоматизирует работу светильника в зависимости от времени суток, проникновения солнечных лучей и наличия других источников;
защита от коротких замыканий и переполюсовки;
датчик движения (дальность действия 3-5 м, угол обхвата ~100%);
таймер;
«провожающий свет» — постепенное угасание, чтобы не выбираться из помещения в потёмках.

Подключение сенсорного выключателя

Подключение сенсорного выключателя света, выполняется не сложнее, чем обыкновенного. Причем доступны нюансы в использовании нескольких контролирующих устройств. Для этого у каждого из них существует кроме входящего и исходящего проводника дополнительный контакт COM. Соединив с его помощью несколько выключателей, можно добиться их синхронной работы. То есть, переключение одного будет вызывать и изменение состояния линии на связанных.

Как видно из представленной схемы, второй вообще не подсоединен к линии нагрузки потребителей. Единственное его действие — активация первого. Среди интересных возможностей — использование больше двух проходных выключателей одновременно.

В схемах, использующих сенсорные устройства, не нужно вводить дополнительно еще и перекрестные (промежуточные) варианты коннекторов, контролирующие освещение, как в классических системах распределения тока. Сами проходные могут служить, всеми видами переключателей, допуская свое соединение в любом количестве, но с тем условием, что к нагрузке будет подключен один проходной выключатель. Он станет контролирующим для всего комплекса, а остальные производят только смену его режима работы.

Для управления мощным потребителем тока подойдет схема подключения с использованием реле-посредника. К сожалению, пропускная способность самого устройства контроля ограниченна, и если ее превысить можно получить ещё и возгорание, оплавление или выход из строя. Подключение же посредника снимет эту проблему.

Обозначения контактных групп на корпусе выключателя достаточно классические — L — фаза, N — нейтраль, L1…Ln — источники потребления, COM — управляющий контакт для подсоединения к другому контролирующему контуру. Последний используется не только с одинаковыми регуляторами. К примеру, сюда можно вывести импульс включения от системы «умного дома» или датчиков движения.

Схема подключения

Установка выключателя

Установить сенсорный выключатель так же легко, как и обычный встроенный или накладной механический. Процедура состоит из таких шагов:

Снять стеклянную панель. Удобно это делать тонкой шлицевой отверткой.
Подключить монтажные провода по схеме, которая изображена в паспорте устройства.
Подключить плату с сенсорными контактами.
Подключить панель с маркировкой кнопки.

Схема подключения однолинейного сенсорного выключателя

У некоторых производителей есть проходные выключатели на 220В. Они обладают способностью управления освещения из нескольких мест. Один будет основным, а остальные – вспомогательные. Первый оснащен тремя клеммами. К ним подключают фазу, ноль и управляющий проводник. Их помечают, как L-фаза, N-ноль, Com-управляющий провод.

Для многих китайские и европейские сенсорные выключатели неудобны по причине маленькой зоны панели, а для фиксации сигнала необходимо прикоснуться к указанному месту. Если есть желание, можно увеличить площадь косвенного контакта:

Взять провод и припаять его к месту подачи сигнала с датчика на сенсорной плате.
Уложить подключенный провод по периметру устройства.

Благодаря такой рамке датчик будет срабатывать при касании к лицевой панели.

Схема подключения к сети

Сенсорный отключатель монтируется так же, как и обычный. Установка в 6 шагов:

Отключение подачи электроэнергии.
Демонтаж предыдущего выключателя.
Снятие верхней панели с устанавливаемого изделия.
Соединение проводов по клеммам.
Помещение конструкции в коробку и закрепление.
Фиксация панели.

Проект активации проходных сенсорных отключателей

Тип подключения аналогичен со способом подключения сенсорного отключателя

Важно только правильно произвести синхронизацию между приборами

Чтобы сделать это, нужно прикоснуться к каждому выключателю, от 1 к последующим. На каждом нужно остановиться на 4-5 секунд.

Чтобы отменить синхронизацию, нужно остановиться на последнем отключателе на некоторое время, через 10 секунд прозвучит звуковое уведомление. Оно говорит об успешности выполненной задачи.

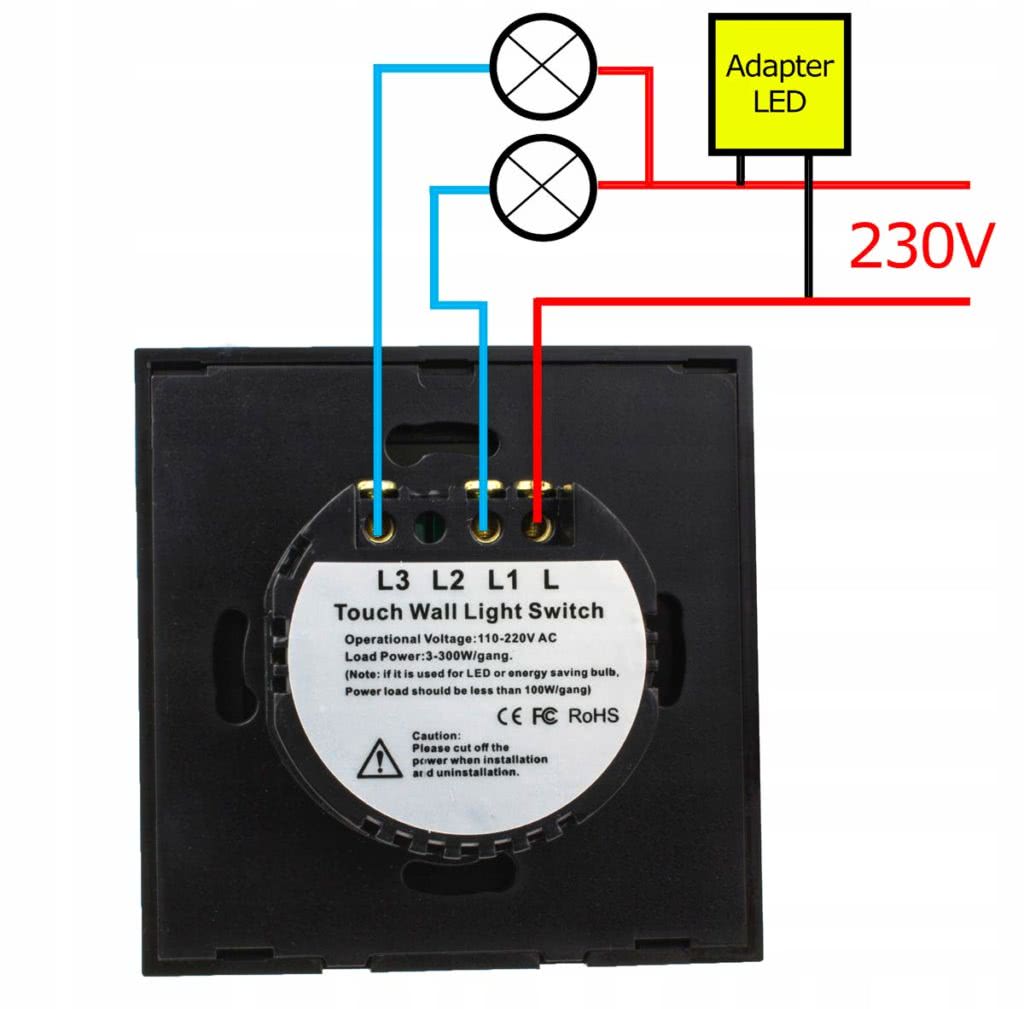

Схема подключения импульсных сенсорных выключателей

Импульсное устройство находится в режиме «работа», когда происходит непрерывное нажатие кнопки. Оно актуально для поднятия жалюзи, дверного звонка. Монтаж происходит по обычной схеме.

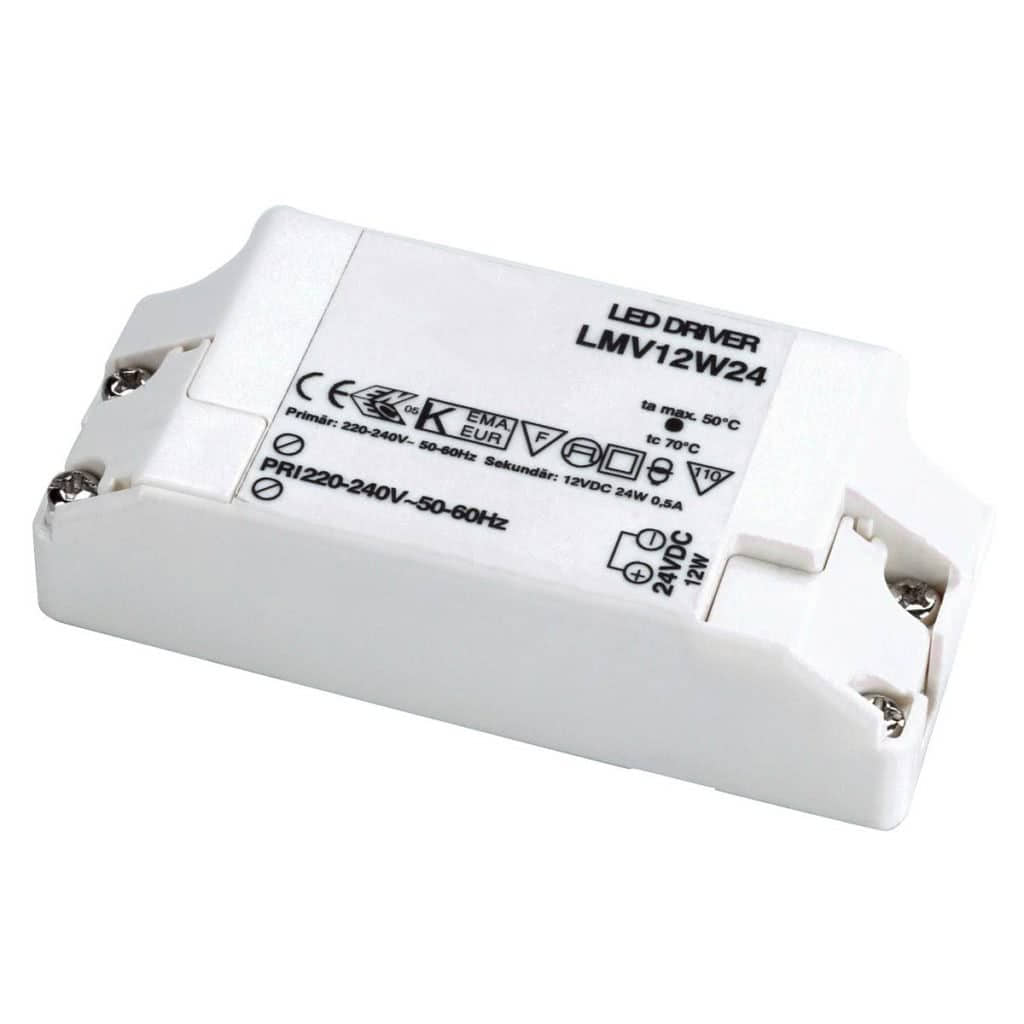

Проект подключения сенсорных отключателей со стабилизатором тока 12в

Стабилизатор пускового тока и LED-адаптер должен находиться между устройством и отключателем. Схема актуальна, если устройства при работе потребляют ток во много раз больше номинального показателя. К таким относится мотор вытяжки.

Подключение выключателя с подсветкой

У многих потребителей нередко возникает вопрос. Почему через подсветку не загораются лампы освещения? Ответ на него довольно прост. Все дело в том, что для того чтобы загорелась неоновая лампа достаточно небольшого напряжения и силы тока. А вот для полноценной работы лампы накаливания такого напряжения и силы тока будет недостаточно.

С целью понижения напряжения в схеме подсветки используется токоограничивающий резистор.

Схема подсветки выключателя работает по следующему принципу.

Когда контакты выключателя находятся в разомкнутом состоянии, ток от фазы протекает по следующей схеме. В начале, он идет через сопротивление, потом через неонку, а после нее направляется на нить лампы накаливания и на ноль.

Так как сопротивление нити осветительной лампы накаливания по сравнению с сопротивлением подсветки выключателя намного меньше, то все напряжение в 220В направленно на неонку и соединённое с ней последовательно сопротивление, поэтому неоновая лампочка и светится.

После того как контакты выключателя замыкаются, происходит замыкание цепи питания лампочки и сопротивление и неонка отключаются от общей схемы и гаснет. Электрический ток, как известно еще из школьной программы по физике, всегда идет по цепи с наименьшим сопротивлением (закон Ома).

В данном случае эта цепь питания осветительной ламы, сопротивления которой практически равно нулю, а сопротивление схемы подсветки достаточно велико, а напряжение тока, который по-прежнему идет через неоновую лампочку очень маленькое и его не хватает, чтобы она зажглась.

Кстати необходимо заметить, что в том случае если лампа отсутствует или вышла из строя подсветка работать, не будет, из-за того, что цепь питания будет оборванна.

Для того чтобы, лучше разобраться в принципе работы выключателей с подсветкой не лишнем будет повторить школьный курс физики. Вернее ту его часть, где изучается закон Ома, и подробно описаны все нюансы параллельного и последовательного соединение проводников.

Установка выключателя с подсветкой

Установить и подключить выключатель с подсветкой очень просто. Его можно устанавливать на место снятых обыкновенных выключателей, при этом проводки, идущие от лампочки подсветки, подключаются параллельно к контактам выключателя одновременно с силовыми проводами.

Если вы решили установить у себя дома выключатель с подсветкой, то перед этим необходимо определиться, с какими видами осветительных ламп вы его будете использовать. Дело в том, что данное устройство плохо сочетается с некоторыми из них.

Например, совместно с лампами накаливания или галогенными лампами, выключатель с подсветкой работает идеально. А вот применять такие выключатели вместе с люминесцентными или светодиодными лампами, которые оснащены пускорегулирующим устройством не рекомендуется. В противном случае они после выключение выключателя будут мерцать или продолжать светится.
