Светодиодные потолочные люстры для дома, их устройство и рекомендации по выбору

Оглавление

Основание светильника

Переходим к
схеме подключения и проводам. Чтобы светильник имел возможность регулировки
яркости, понадобится вот такой диммер на 12V.

Куда его
спрятать и за что закрепить? Для этого сделаем специальные ножки.

К диммеру
предварительно припаиваются два провода питания со штекерным разъемом и два
свободных проводка, которыми мы в дальнейшем и подключим светодиодную ленту.

Сам диммер
будет замурован в раствор цемента (не удивляйтесь, далее все увидите). Поэтому
его нужно как можно лучше изолировать, обмотав липкой лентой.

Для большей
надежности контакты на плате можно залить клеевым пистолетом.

Ножки
светильника делаются из двух небольших пластиковых коробочек.

Помещаете внутрь одной диммер, выводите два провода наружу, а разъем питания плотно приклеиваете к одной из стенок.

Чтобы это место не забилось раствором, отверстие лучше чем-нибудь закрыть.

После этого заливаете всю коробку цементом. Убедитесь, чтобы нигде не осталось никаких пустот и цемент плотно заполнил весь контейнер.

Пока раствор
не схватился и не застыл, помещаете в середину коробочки один из концов
алюминиевой полосы.

Чтобы она надежно сидела внутри и потом не выскочила наружу, закручиваете на конце еще пару винтиков. Они увеличат сцепление.

Для придания дизайнерской формы всей конструкции, разместите сверху раствора несколько камушков.

То же самое
проделываете со вторым концом алюминия, только без всяких проводов и диммеров.

Как только
цемент застынет удалите пластиковую форму.

Для придания
камушкам гальки глянцевого вида нанесите на них немного лака или краски. Они
будут выглядеть так, будто их только что достали из моря.

В итоге у
вас должны получится довольно увесистые ножки светильника. С разъема питания не
забудьте убрать заглушку.

Чтобы ножки не царапали стол, снизу приклейте четыре прорезиненные подложки.

Общий вид
светильника будет выглядеть следующим образом.

Далее наклеиваете светодиодную ленту на внутреннюю сторону алюминиевой шинки.

Для такого светильника используйте только качественную ленту без эффекта мерцания и с хорошими параметрами CRI>90.

Когда лента наклеена, можно припаять к ней два свободных проводка от диммера.

Не
перепутайте полярность выхода плюс и минус.

Подключаете
блок питания через разъем в ножке и регулируете яркость. Как видите, светильник
выглядит очень круто.

Все что находится под такой настольной “лампой” будет освещаться мягким светом, практически без теней.

Такая подсветка очень приятна для глаз и обеспечивает фантастическую видимость.

Производитель

Какие стоит покупать? Европейские или проверенные российские. Они используют качественные светодиоды, которые точно выработают гарантийный срок. Кроме того, они поддерживают гарантию, то есть, ремонтируют или заменяют вышедший из строя или поменявший свои параметры прибор.

Светодиодные люстры для дома могут быть очень разными

Вся проблема в том, что внешне неспециалист не может отличить качественные светодиоды от некачественных. Выявляется это в процессе эксплуатации — они теряют яркость или вообще перестают светиться. Вся надежда на контроль на производстве, который отбраковывает низкокачественные светодиоды. Недорогие китайские люстры, чаще всего, собираются именно на этих отбракованных светодиодах. Прогнозировать продолжительность или качество их работы невозможно. Исключение — проверенные китайские бренды, но цена на их продукцию недалеко ушла от европейских. Так что… выбора по сути и нет.

Другая проблема дешевых светодиодных люстр — некачественный преобразователь питания. Для качественного преобразования нужны качественные (читай — дорогие) компоненты и профессиональная сборка. Все это увеличивает стоимость прибора. А не до конца «выровненное» переменное напряжение быстро выводит из строя даже хорошие светодиоды, не говоря уже о бракованных.

Это интересно: Люстра в детскую комнату — способ освещения и предмет интерьера

Замена светодиодной ленты в светильнике своими руками

Светодиодные ленты

Заменить светодиодную ленту своими руками в доме несложно

Важно знать, как она устроена, изучить инструкцию и схему ее работы. Также требуется иметь минимальные знания и навыки в электрике

Лучше всего в этом помогут обучающие видео-ролики.

Как правило, осуществить замену ленты можно выполнением следующих шагов:

Снять и разобрать светильник.
Осмотреть конструкцию изнутри на предмет дефектов.
Заменить поврежденные элементы или спаять разорванные контакты.

Дополнительно, чтобы отремонтировать и починить прибор, может понадобиться подтягивание всех винтов и перепакование клеммников.

Как отпаять светодиод от площадки

Для отпаивания светодиода от площадки требуется взять термопинцет, лезвие для бритья и паяльную станцию. Вначале нужно прикрепить светодиодную ленту к столу. Для этого подойдет двухсторонний скотч. Далее выполнить следующие шаги:

Разогреть паяльник и приготовить половинку лезвия.
Начать плавить олово на любом выводе светодиода, продвигая лезвие между выводом и печатной площадкой.
Аккуратно освободить место пайки для теплоотводящей подложки, не касаясь жалом паяльника корпуса.
Срезать олово и проверить результат, прозвонив все дорожки с помощью тестера.

Важно не допустить повреждение дорожки из-за утраты топологии рисунка и возможной порчи всего изделия. Также срезать можно без нагревания паяльника

Схемы драйверов для светодиодов от сети 220в

Самая простая схема подключения светодиодной ленты к сети 220 Вольт включает в себя значения Iобщ, I led и I vd. Сопротивление с мощностью резистора зависит от тока светодиода. Ее рассчитывают по закону Ома. Мощность рассеивания вычисляют из этой же формулы.

Во второй схеме ток через резистор включает в себя значения L, VD, LED, N. Ток проходит в два раза меньше, а значит, выделяется в четыре раза меньше мощности. Однако под эту схему понадобится диод с обратным напряжением, к примеру, 1N4007 (КД258).

Ремонт драйвера светодиодной лампы

Если в драйвере находятся небольшие SMD-компоненты, для ремонта нужно взять паяльник и медную проволоку, а затем выявить сгоревший диод и выпаять его по электрической схеме. В случае отсутствия повреждений следует выпаять все элементы и прозвонить тестером. Устранив негодный элемент, вмонтировать новый.

Подключение люстры с пультом управления своими руками

Прежде чем установить светильник на потолочный подвес, необходимо подключить его к сети и проверить работоспособность всех элементов, в особенности пульта и контроллера. Общая схема подключения приведена ниже.

Чтобы упростить проверку, находим на выводах проводки на потолке ноль и фазу, после чего подключаем люстру с помощью фишек и длинного двухжильного кабеля.

Важно не перепутать подключение сети к контроллеру

Для того чтобы проверить работу пульта и контроллера, необходимо подсоединить сетевой удлинитель с потолка на вход контроллера. Вместо нагрузки подключаем мультиметр в режиме прозвонки и пытаемся включить схему люстры с пульта. Если есть сработка, то необходимо проверить работу трансформатора для галогенок и драйвера для светодиодов.

Их нужно подключить отдельно к черному общему и желтому или белому проводу. Чтобы не вывести электронику люстры из строя, необходимо на выход трансформатора подсоединить хотя бы одну галогенку.

Испытание включения фонаря с пульта «на земле»

Если все работает, собираем схему и крепим детали внутри корпуса люстры. Если возникли проблемы с пультом, то нужно будет проверить питание и напряжение в контрольной точке. Если пульт старый, то проблема с включением люстры могла возникнуть из-за срабатывания контактной поверхности кнопок.

Проверка перед установкой на потолок

Крепление и установка люстры с пультом

Для установки светильника, как правило, используется монтажная планка или крюк. Перед подвешиванием на потолке убираем удлинитель, люстру вывешиваем на крюке на коротком полуметровом шнуре. Так удобнее собирать проводку, затем подключаем входной фазовый провод к контроллеру, а нулевой к общему нулю схемы.

Провода, ведущие на галогенки и светодиодную подсветку, соединяем по временной схеме. Далее с помощью пульта проверяем, насколько устойчиво включаются лампы. Оставляем собранную люстру во включенном состоянии. Через 10-15 минут выключаем, отсоединяем фазу и руками проверяем на наличие сильно греющихся участков. Если таковые имеются, значит, трансформатор или сечение провода выбраны неправильно.

Проверяем нагрев блоков

После прохождения теста можно убрать шнур и закрепить люстру на потолке. Один из способов подключить люстру с пультом управления приведен на видео

Как настроить пульт для люстры

На приборе дистанционного управления имеется несколько кнопок, их количество совпадает с количеством каналов контроллера. Вмешиваться в работу электроники пульта не имеет смысла, так как сигнал команды шифруется, чтобы увеличить помехоустойчивость. Лампы на люстре можно включать, нажимая определенную кнопку на пульте, второе нажатие, как правило, означает команду на выключение. Каналы можно также переключать многократным нажатием на кнопку пульта с «D».

Чем проще устройство, тем реже оно ломается

В последних моделях контроллеров есть также функция регулировки яркости и таймер автоматического отключения освещения.

Схемы подключения к 220 В

Одни точечные светильники работают от сети 12 В. В данном случае требуются специальные понижающие трансформаторы (драйверы). В последнее время появилось огромное количество спотов, работающих от промышленной сети 220 В. В определенной степени первые считаются безопаснее, но монтаж и подключение вторых значительно проще.

Последовательное подключение

Простейшая в реализации схема, требующая минимального количества материалов. Споты подключаются последовательно друг за другом, но желательно, чтобы их количество не превышало пяти-шести штук. Из-за последовательного подключения могут возникнуть перебои со свечением, а если выйдет из строя один светильник, разорвется цепь и перестанут работать остальные. Чтобы восстановить работоспособность цепи, придется ее разобрать и проверить по отдельности каждый спот.

Для реализации нужно подключить фазу от одного светильника к другому, а к последнему подсоединить нулевой провод. Предварительно фаза подается на выключатель, что гарантирует его функциональность.

Если хотите подключить тройную проводку, заземляющий провод нужно подать на каждый светильник, найдя соответствующие клеммы. Заземление может быть организовано через ближайшую розетку, выключатель.

Схемы параллельного подключения

Подход намного сложнее предыдущего. Наблюдается зависимость: чем больше подключаемых спотов, тем выше стоимость организации освещения и временные затраты. С другой стороны, при подключении каждого светильника отдельно они будут светить с одинаковой, заявленной по паспорту, интенсивностью. Поэтому, несмотря на трудности, текущий метод считается самым востребованным и распространенным.

Параллельное подключение реализуется двумя вариантами:

Лучевой способ — каждый светильник имеет отдельную пару проводов.
Шлейфное соединение — два провода подключаются к светильникам попеременно, а дальше подаются уже с выхода.

Лучевое

Подход самый сложный, поскольку для отдельного светильника требуется собственный кабель. Преимущество — высокая надежность. При выходе из строя перестанет гореть только испорченный спот. Для реализации метода возьмите кабель, подключенный к распределительной коробке, и протяните до середины помещения. Закрепите при помощи различных элементов, отсюда тяните отдельные отрезки на каждый встраиваемый светильник.

Обратите внимание на безопасность, поскольку от одного места расходится несколько проводов. Если выбран одножильный кабель и выполняется подключение небольшого числа спотов, разводка проводов выполняется методом скрутки с обжатием пассатижами и дополнительной сваркой. Соединение будет неразъемным

Другой вариант проще: на каждый проводник следует установить разъемы, вставляемые в слот клеммной колодки

Соединение будет неразъемным. Другой вариант проще: на каждый проводник следует установить разъемы, вставляемые в слот клеммной колодки.

Шлейфное подключение

Кабель идет от распределительной коробки и подключается к первому светильнику. Далее нужно взять отрезок другого провода и подключить к выходу прибора, причем другой конец следует соединить со следующим спотом. Повторите действия для всех спотов, пока не будет организовано подключение цепи.

Светильники будут работать от одного выключателя. Если нужно разделить их на две группы, то подключение следует выполнять через двухклавишный выключатель. Схема незначительно усложняется за счет увеличения числа кабелей. Возможен монтаж выключателя с подсветкой.

Управление в трех местах

В этой схеме используются те же элементы, что для управления переключениями из 2-х точек, плюс перекрестный двухклавишный выключатель. Размещается он в любой удобной точке помещения по схеме между двумя двухклавишными переключателями.

По конструктивному исполнению и принципу действия перекрестный двухклавишный переключатель представляет собой два проходных двухклавишных выключателя в одном корпусе. Его можно заменить двумя проходными двухклавишными выключателями, но практичнее использовать заводской в одном корпусе.

В этой модели на двухклавишный переключатель установлена одна общая клавиша, которая синхронизирует перекидывание контактов двух линий. На клеммах перекрестного двухклавишного переключателя поставлены перемычки таким образом, чтобы он обеспечивал прохождение тока в нужном направлении.

Перекрестный двухклавишный выключатель

Крайние проходные двухклавишные выключатели соединяются с перекрестным четырехжильным кабелем. Схема работает следующим образом: рабочий ноль заводится сразу на две группы освещения. Фаза приходит на оба входных контакта первого двухклавишного проходного переключателя.

Независимо от положения клавиш ток проходит на 2 из четырех входных контакта перекрестного переключателя через перемычку на вход второго проходного двухклавишного переключателя. В данный момент положение клавиш 2-го переключателя определяет прохождение тока на одну из осветительных групп.

Если группа светится, достаточно изменить положение клавиши любого из переключателей этого ряда, чтобы оборвать цепь питания. Точно так же с включением: стоит изменить положение любой клавиши в этом ряду, и цепь будет восстановлена.

Схема управления освещением из трех мест

Конструкции проходных выключателей значительно расширяют возможности переключения осветительных цепей. Они универсальны, их можно использовать как обычные выключатели с одной клавишей или как двухклавишные переключатели.

Как недостаток можно отметить стоимость: они дороже, чем простые модели переключателей. Поэтому использовать их рекомендуется по назначению в схемах с проходным управлением освещением из нескольких мест.

Схема подключения двухклавишного выключателя и ее особенности

Схемы подключения выключателя света с двумя клавишами – это немного сложнее, но все так же доступно для понимания даже для человека, далекого от физики. Итак, перед вами две клавиши. Левая и правая. Левая может включать и выключать лампочки, а правая может то же самое с другой группой лампочек. А если они работают вместе, то включаются и выключаются все лампочки в люстре.

Стандартные модели таких переключателей могут обслуживать осветительные приборы мощностью до 1000 Ватт. Но учтите, что в простом выключателе нет устройства защиты от короткого замыкания. Не стоит подключать к нему более мощные приборы освещения

Двойные выключатели бывают нескольких видов:

Вид	Описание
Внутреннего монтажа	Для его установки придется штробить стены. Проводка укладывается в каналы и затирается штукатуркой, а сам выключатель должен быть утоплен в стену. Такие приборы выглядят аккуратно и не портят внешний вид интерьера.
Наружного монтажа	Установить такой прибор проще простого. Он монтируется прямо на поверхность стенки, а подводящие провода прячутся в кабель-каналы. Не очень эстетично, зато легко.
Защищенные от влаги	Переключатели, защищенные от повышенной влажности, очень пригодятся на кухне и в помещениях, где часто наблюдаются перепады температур и, как следствие, образование конденсата.
Модульные	В это понятие входят приборы со встроенной розеткой, они удобны для подключения торшера или бра, и устройства со световой индикацией. В выключенном состоянии переключатель подсвечивается светодиодом, и не нужно его долго искать в темной комнате.

А теперь непосредственно о схеме. Современная проводка вся выполнена с заземлением, так что при работе вы столкнетесь не с двумя, а с тремя проводами. Один из них – фаза, второй – ноль, третий – заземление. Отличие одноклавишного устройства от двухклавишного всего лишь в переходниках, позволяющих подавать ток то на одно, то на второе соединение или одновременно на оба. Как и с одноклавишным вариантом следует помнить, что динамический элемент разрывает только фазу.

Схема 2х кнопочного выключателя с заземлением

Схема 2х кнопочного выключателя без заземления

Схема: как подключить люстру на двойной выключатель

Если перед вами стоит проблема, как подключить люстру к двухклавишному выключателю, не теряйтесь. Посчитайте количество проводов, сходящихся к месту расположения переключателя :

2 – от щитка (ноль и фаза);
3 – на переключатель (одна фаза на подходе и 2 – на выходе) ;
3 – на люстру (один на ноль и две фазы).

Итого должно получиться восемь.

Схема подключения люстры к двойному выключателю:

Эта схема для ситуации, когда у вас одна люстра с двумя группами осветительных приборов. А вот если две люстры в разных местах, например туалет и ванная комната, то из выключателя будут отходить 4 провода – на каждый светильник по нулю и фазе.

Подключение двухклавишного выключателя с розеткой, основные моменты

Как мы уже говорили, переключатели бывают модульными, объединенными с розеткой. Удобно установить такой у дивана и использовать для управления торшером и одновременного подключения ноутбука или зарядки для телефона.

Вот образец схемы подключения двухклавишного выключателя и розетки:

Вы видите, что от распределительной коробки отходит пять проводов. Ноль и заземлитель в этом случае подсоединяют к розетке. Фаза заходит сначала в розетку, а потом от нее идет перемычка в выключатель. Фаза проходит через коммутатор выключателя и распределяется на группы светильников. Ноль тоже направляют к группе светильников, но не от выключателя и розетки, а непосредственно от коробки. Скрутки в коробке защищают изолентой или используют все те же клеммы.

Стоимость подключения электричества к земельному участку

Стоимость подключения электричества – понятие непостоянное и зависит оно от особенностей проекта, места расположения земельного участка, расстояния от земельного надела до источника электроэнергии.

Среди потребителей есть льготная категория граждан – те лица, которые запрашивают мощность потребления энергии до 15 кВт. Тогда электричество подключается бесплатно.

Согласно закону о подключении электричества к земельному участку за 550 рублей (вернее, это Постановление Правительства № 861 от 27.12.2004 г.). Если расстояние .от электросетей до границ участка заявителя меньше 500 м, то плата за подключение электроэнергии составит всего 550 руб.

Если возникла необходимость установить высотный столб подключения для электрификации участка, тогда цена за установку столба под электричество на участке будет зависеть от материала, из которого будет устанавливаться опора.

Цены на установку железобетонных столбов стартуют от 5 тыс. руб., за доставку и монтаж придется заплатить около 20 тыс. руб.

Не стоит экономить на услугах специалиста и пытаться самостоятельно монтировать столб. Только эксперты знают, где установить столб, чтобы была учтена роза ветров, на какую глубину закапывать столб, чтобы он не наклонился и не упал, на каком расстоянии ставить столбы друг возле друга и т. д.

Как подключить электричество за 550 рублей?

Если все условия касательно подключения электричества по льготной цене соблюдены, тогда заявителю нужно знать, как провести электричество на участок по льготному тарифу, что нужно для подключения:

Подать заявку на технологическое присоединение в районные электрические сети, в офис обслуживания или в личном кабинете на сайте электросетевой организации. В качестве приложений к заявке нужно подать план расположения энергопринимающего устройства с привязкой к ориентирам; копию документа, подтверждающего право собственности на объект; копию гражданского паспорта.
Дождаться, когда сетевая компания направит заявителю заполненный и подписанный ею проект договора в 2 экземплярах, а также технические условия. Договор должен содержать перечень мероприятий по технологическому присоединению, сроки, обязательства сторон по реализации мероприятий, ответственность сторон, порядок расчетов. На этом этапе заявитель должен внести оплату в размере 550 руб.
После оплаты сетевая компания приступает к выполнению работ до границ земельного участка заявителя, где расположено его энергопринимающее устройство. В то же время заявитель выполняет мероприятия в границах своего участка, на котором расположено энергопринимающеее устройство. На эти мероприятия у обеих сторон есть 6 месяцев для выполнения.
По окончанию работ специалисты сетевой компании проверяют выполнение технических условий и проводят осмотр энергопринимающего устройства. Если во время проверки будут выявлены несоответствия, тогда сетевая организация предоставляет информацию об обнаруженных нарушениях и доносит потребителю рекомендации по устранению дефектов.
Если работа была проведена в соответствии с тех условиями, тогда компания выдает потребителю: акт осмотра электроустановок, акт о выполнении технических условий, а также акт допуска прибора учета к эксплуатации.
Для начала электроснабжения заявителю следует заключить договор оказания услуг по передаче электрической энергии с сетевой организацией и договор купли-продажи электроэнергии с энергосбытовой организацией.

Настенный комнатный светильник

Для второго
светильника нам опять понадобится немножко алюминия. Это идеальный материал для
светильников из светодиодной ленты.

Во-первых, он легкий. А во-вторых, хорошо отводит тепло. Именно перегрев является главным врагом светодиодов.

Как и ранее, используя канцелярский нож или ножницы по металлу, вырезаете широкую полоску (размером примерно 10*30см) из цельного куска.

Кроме цельного алюминия понадобятся маленькие уголки. Отрезаете два коротких отрезка длиной около 5см и просверливаете в них отверстия.

Два маленьких d-4мм для крепежа и большие 8-10мм под штекеры питания (на одном уголке) + под переключатель (на другом).

Диаметр подбирайте сообразно размерам разъемов. Вставляете два штекерных разъема и соединяете их контакты параллельно между собой как на фото выше.

Чтобы
закрепить все это дело к алюминиевому листу, воспользуйтесь шестигранными
муфточками с внутренней резьбой или удлиненными гайками.

Один уголок
прикручиваете сверху листа, другой снизу.

Провода
питания выводите наружу с другой стороны.

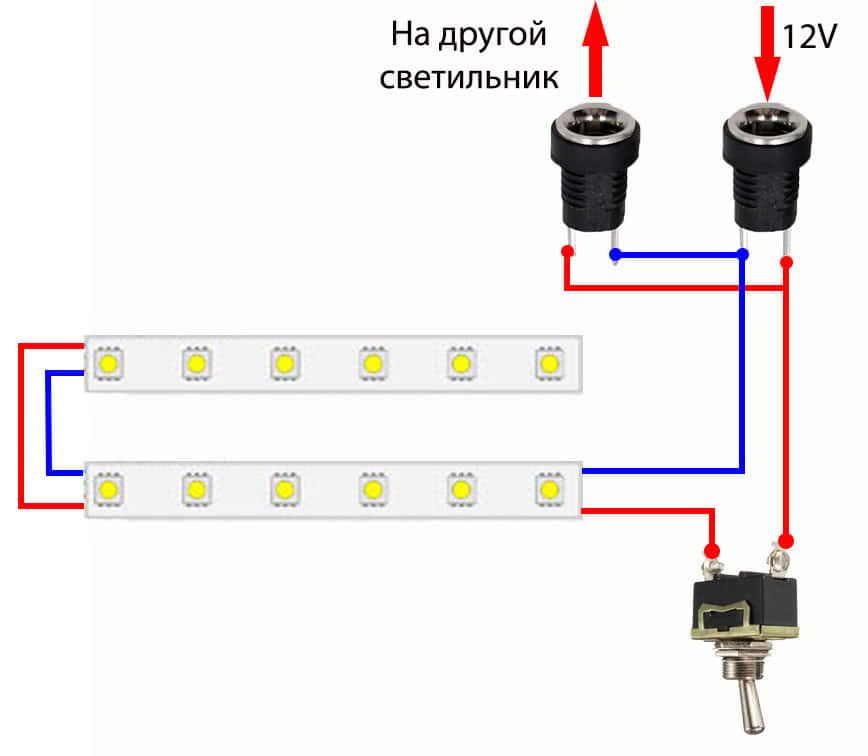

В итоге вся
схема подключения будет выглядеть следующим образом:

Особые случаи

В зависимости от вида устройства способы установки и подключения будут иметь особенности.

Модели с галогенными лампами

Галогенные лампочки подключаются параллельно, поэтому при поломке одного компонента остальные будут светиться

При покупке галогеновых ламп важно правильно подобрать мощность. Установка ламп, на которые не рассчитан трансформатор, грозит перегрузкой и поломкой. Для качественного подключения нужно выполнять следующие требования:

Для качественного подключения нужно выполнять следующие требования:

Длина проводов от трансформатора до ламп должна быть не более 2 м, чтобы не снижалась яркость свечения из-за потерь.
Нельзя устанавливать галогеновую люстру около источников тепла или на горючем материале.
Запрещено использование диметров для управления галогенками.

Галогенные лампочки подключаются только в перчатках!

Подключение светодиодной люстры

Монтаж производится по стандартному алгоритму. Светодиодную люстру рекомендовано устанавливать в комнатах с подвесным потолком, так как он плохо переносит высокие температуры. При поломке одного светодиодного элемента требуется замена всей ленты. Устанавливая новые компоненты, требуется соблюдать полярности.

При наличии подсветки, гирлянд

Дополнительно в составе прибора могут быть гирлянды и осветители. Они снабжены собственными блоками, которые имеют индивидуальные алгоритмы работы. Для изменения режима подсветки используются более сложные контроллеры и ПДУ.

Китайские люстры

На современном рынке широко представлена и китайская продукция. Они пользуются большим спросом у населения из-за низкой стоимости и большого дизайнерского разнообразия. Китайские устройства имеют в своем составе дешевую электронику, поэтому перед подключением надо обязательно провести предварительные испытания. Следует визуально осмотреть соединения, целостность проводов, изоляционные слои. Каждый контакт требуется проверить отдельно, всю цепь нужно прозвонить. Сломанный элемент требуется заменить.

Коротко о главном

В основе светодиодного светильника лежит полупроводниковый кристалл. При прохождении через него тока, выделяется световое излучение. К основным компонентам прибора также относится драйвер, радиатор и рассеиватель. Главные преимущества лед-лампы – большой срок службы, экономный расход электроэнергии, безвредность, стойкость, неприхотливость, разнообразие светотехнических параметров. Недостаток – высокая цена.

В стандартном исполнении светодиодные лампы выпускаются номиналом на 220 и 12 вольт, их можно подключить как вместо обычных лампочек накала напрямую, так и люминесцентных светильников по следующим схемам:

Последовательно.
Параллельно.
Лучевым.

Кроме того, существует способ замены ламп дневного света на лед-трубки в корпусе старых ПРА-моделей или новых электронных аналогов. В каждом случае есть свои особенности и технические нюансы.

Устройство

Любой осветительный прибор состоит из трех деталей:

корпус;
патрон (1 и больше);
плафон (1 и больше).

Электрическая часть большинства обычных светильников состоит из проводов питания, подключенных к патрону, в котором установлена лампочка. Это основа, которая остается неизменной. При этом напряжение питания и род тока может отличаться в зависимости от типа установленных ламп.

Умные люстры и люстры с дистанционным управлением отличаются тем, что в их цепь добавлен приемник сигнала с пульта и устройство коммутации (включения) ламп. В зависимости от сложности лампы они могут не просто включаться и выключаться, но и, например, иметь возможность плавной регулировки яркости.

В люстре могут устанавливаться:

галогенные лампы с напряжением питания 12 В;
лампы на 220 В любого типа (если нет конкретных рекомендаций в инструкции);
светодиодные лампочки постоянного тока, или отдельные светодиоды или сборки;
возможно применение RGB-чипов для создания декоративной подсветки или светомузыки.

Если лампа просто включает и выключает свет, то используется блок реле с радиоуправлением. Если предусмотрена плавная регулировка, то для этого предусматриваются регуляторы переменного напряжения или ШИМ-контроллеры, для регулировки постоянного напряжения.

Итак, чаще всего электрическая часть люстры на пульте управления состоит из:

Приемника управляющих сигналов. В зависимости от модели может работать в ИК-диапазоне, на радиочастотах, например, 433 МГц, по Wi-Fi или Bluetooth, в таком случае возможно управление со смартфона.
Коммутационного прибора. Это устройство, на которое подаются команды от передатчика, оно включает лампу или группу ламп. Обычно этот узел конструктивно объединен с приемником.
Групп источников света.
Если используются низковольтные галогеновые лампы, светодиодные лампы или светодиодные сборки, то устанавливаются электронные трансформаторы, блоки питания на 12 В и светодиодные драйвера соответственно.

Радиореле на английском называются Wireless Switch. Чтобы найти эту деталь в корпусе люстры – ищите подобную надпись на корпусах блоков.

Схема

Давайте рассмотрим типовую схемы люстры с беспроводным управлением.

На иллюстрации изображена схема люстры 220 В с лампами – это самый простой вариант. Здесь нет никаких понижающих источников питания и преобразователей.

На этой схеме более наглядно изображено подключение дистанционного модуля на 4 группы ламп.

Обратите внимание, что в него выходит:

2 провода для подключения к сети;
5 проводов для подключения к нагрузке (зависит от количества групп, количество проводов на 1 больше чем количество групп – это общий ноль);
1 провод, который ни к чему не подсоединяется – это антенна, обычно белого цвета, но может и отличаться.

Нулевой провод – общий. Их два, один – для подключения к сети, другой – для подключения к нагрузке, их можно менять местами, на плате они припаяны к одной точке.

Внешний вид, на корпусе указана схема подключения:

Внутри такого модуля стоит плата:

Синие элементы – это реле. Это коммутирующие элементы, они подают напряжение на нагрузку. В них катушки на 12 В, для их питания реализована безтрансформаторная схема с гасящим конденсатором.

Вот вторая схема:

Это люстра с галогенными низковольтными лампами и светодиодной подсветкой. Один из самых распространенных вариантов. В средней части схемы для питания установлены (сверху вниз):

Блок питания для светодиодов (Led transformer), но судя по схеме – это драйвер, к нему подключено 45 светодиодов на 3 В последовательно.
2 электронных трансформатора на 12 В для галогенных ламп (Electronic converter), к первому подключено 5 ламп на 12 В, а ко второму – 4. Эти лампы подключаются группами параллельно.

Светодиодные потолочные люстры для дома, их устройство и выбор

Основание светильника

Производитель
