Как класть металлочерепицу на крышу: инструкция + разбор ошибок

Оглавление

Об условиях транспортировки и хранения металлочерепицы

Кровля, покрытая металлочерепицей

Успешная укладка металлочерепицы своими руками зависит от множества мелких деталей. И начинает он с правильно организованной доставки материала и обеспечения нормальных условий для его хранения.

Вот несколько правил, которые нужно соблюдать при транспортировке и складировании металлочерепицы:

Погрузка пачек с листами в машину и их выгрузка должна производиться с использованием мягких строп.
Для перевозки металлочерепицы необходимо использовать машины, у которых длина кузова равна или превышает длину листов.
Поверх упаковок с металлочерепицей запрещено укладывать другие тяжелые грузы.
Переносить листы металлочерепицы нужно в вертикальном положении, не допуская при этом образования изломов, загибов и прочих деформаций.
Ни в коем случае нельзя перемещать листы с места на место путем волочения.
Рассмотрим, как укладывать металлочерепицу на хранение.
Металлочерепицу нельзя хранить, положив пачки непосредственно на землю. При невозможности хранения материала в сухом помещении, его складывают под навесы, соорудив внизу решетчатый настии из брусьев.

Инструмент для укладки

Для укладки листов металлочерепицы потребуется наличие такого инструмента – рулетки, монтажного ножа, маркера, шуруповерта с насадкой под саморезы, шнура, шурупов, молотка, длинной планки, дрели с насадкой для резки металла, различных резаков для кровли. Необходимо знать, чем резать металлочерепицу, чтобы не испортить ее. Порезку кровельного материала обычно осуществляют при помощи электрического лобзика, ручных рычаговых ножниц для металла (прямых, правых и левых), мелкой ножовки, электрических просечных ножниц.

Места порезки профиля закрашивают, используя специальный баллончик с краской: таким образом оцинковка защищается от ржавления. Использовать для порезки болгарку с абразивными кругами категорически запрещается, так как выправить металлочерепицу в таком случае практически невозможно. Дело в том, что в процессе такого разрезания разрушается не только полимерный слой, но и сам цинковый лист. Впоследствии это выльется в окисление и появление коррозии.

Укладка металлочерепицы

Для качественной укладки металлочерепицы, нужно выполнять несколько основных правил:

Металлочерепицу нужно укладывать в разные стороны, налево и направо, начиная с первого листа. Металлочерепицу кладите по принципу волной к волне. К примеру, если вы решили класть металлочерепицу с правой стороны на левую, то нижняя волна должна накрываться верхней и во время этого капиллярная канавка с левого края должна быть закрытой. Это делается для того, чтоб не произошел скат кровли.
Требуется сделать выравнивание карниза горизонтально на скате поверхности. Для этого используйте маленький свес, примерно 5 сантиметров .
Укладка комплектующих для металлочерепицы. Их укладывают в 1 ряд. Первый лист кладут с правой стороны на левую, выравнивают по торцу и карнизу. Укрепите его с помощью самореза в центре у конька, положите следующий лист. Потом также выровняйте его и все скрепите. Это действие совершите с 4 листами, а потом проводите монтаж металлочерепицы на обрешетку. Крайний лист черепицы в ряду не нужно скреплять с обрешеткой до того времени, пока вы не проделываете эти действия со следующим рядом. Когда все ряды уложены, то можно делать крепление.
Металлочерепицу можно укладывать и другим способом, то есть в несколько рядов. С правой стороны на левую положите лист металлочерепицы, сделайте его выравнивание по карнизу и торцу, сверху на него положите второй лист. С помощью саморезов прикрепите их друг к другу. Третий лист металлочерепицы требуется класть слева от первого листа, и аналогично сделайте скрепление. Дальше возьмите четвертый лист и укладывайте его на третий. Потом блок, который получился выровняйте и укрепите его к обрешетке с помощью саморезов.
Если скаты у крыши треугольные, то прежде чем укладывать металлочерепицу сделайте разметку центра, и через него прочертите ось. Такую же ось сделайте и на металлочерепице. Сразу прикрепите 1 лист у конька с помощью самореза. Потом влево и вправо укладывайте листья металлочерепицы. Там, где косые хребты, треугольные скаты и ендовы нужно обрезать кровлю. Для этого используйте черток.

Настил покрытия

Инструкция как правильно положить металлочерепицу пользуется популярностью у неопытных мастеров. Для работы с этим неприхотливым кровельным материалом не требуются особые навыки или сложный инструмент. Укладка покрытия выполнятся с помощью кровельных саморезов, шуруповерта, строительного уровня и герметика и циркулярной пилы с диском для металла. Процесс настила металлопрофиля выглядит следующим образом:

Перед тем, как положить металлочерепицу, сначала делают раскрой листов. Чтобы упростить эту задачу, можно приобрести металлочерепицу, длина листа которой соответствует размеру ската, тогда горизонтальных стыков при укладке не будет, и резать материал не придется. В остальных случаях для нарезки покрытия в размер используют циркулярную пилу или электролобзик.
Затем выполняется укладка металлочерепицы. Первым выкладывают нижний ряд, начиная от края ската. Между листами делают нахлест 10-23 см или 1-2 волны. Чем более пологая крыша, тем больше нахлест.
Стыки между листами можно обработать герметиком на силиконовой основе, чтобы исключить появления протечек.
Каждый лист металлочерепицы фиксируют с помощью оцинкованных саморезов, снабженных широкой пресс-шайбой, которая закрывает крепежное отверстие от проникновения воды.
После укладки покрытия оформляют конек, торцы, карнизы ската с помощью доборных элементов, устанавливают элементы водостока.

Схема укладки металлочерепицы

Виды кровли

Очень важно на этапе проекта задуматься о том, нужна вам теплая или холодная кровля. Это зависит от того, какого типа здание: жилое или техническое

Если здание жилого типа, а его мансарда или чердак будут отапливаемыми, то нельзя игнорировать сопутствующие испарения и наличие конденсата.

Оба вида предполагают использование гидроизоляционного материала. Для теплого вида кровли подойдет паропроницаемый материал. Для строительства теплой крыши берутся утеплители с высокой гигроскопичностью. В них зачастую возникает конденсат, что приводит к последующим проблемам – влажность негативно влияет на перекрытия, рейки, внутренние детали конструкции

Поэтому так важно определиться, стоит ли использовать рубероид для теплого вида крыши. Специалисты обычно не советуют такой тип монтажа

Вполне допустимо использование рубероида для холодного типа кровли.

В случае если крыша не утеплена, неотапливаемая, вероятность образования конденсата тоже велика. Позволит избежать этого момента, ведущего к процессу гниения, создание воздушного пространства между слоями металлочерепицы и рубероида. Оно образуется за счёт установок реек обрешетки и контробрешетки. Если этого не сделать, положить металлочерепицу непосредственно на гидроизоляцию, то слои железа быстро заржавеют. Последующий ремонт потянет за собой много денежных вливаний и хлопот.

Чаще всего причина использования в качестве подложки рубероида в том, что в случае ремонта крыши старый шифер меняется на металлочерепицу. Если старый рубероид в порядке, хозяин дома пытается сэкономить на замене гидроизоляции. При таком раскладе наличие обрешетки и контробрешетки гарантирует долговечность и красоту крыши. Рубероид является недорогим материалом, поэтому с его помощью реально построить качественную крышу даже с нуля.

Под черепицу гибкого (мягкого) вида используют два типа подкладочных ковров: самоклеящийся и бесклеевой. Самоклеящийся просто укладывается, так как нет необходимости сверлить отверстия под крепление. Успешность подложки зависит от основы. Технологии используются разные, лучше брать подложку и черепицу одной марки, одного изготовителя.

Схема кровельной системы

Надежность и долговечность кровли напрямую зависит от того, насколько грамотно разработан и сделан «кровельный пирог». Каждый конструктивный элемент в нем выполняет свои функции, а в комплексе обеспечивают герметичность, необходимую жесткость, прочность, достаточный уровень тепло- и звукоизоляции.

Рисунок 6. Правильная схема кровли из металлочерепицы

Конструкция кровли из металлочерепицы включает такие конструктивные элементы:

Стропильная система – основная конструкция крыши, воспринимающая нагрузки и передающая их на нижние несущие элементы здания.
Пароизоляция – специальная мембрана, выступающая в качестве защиты от проникновения из теплых помещений насыщенного влагой пара к утеплителю и элементам стропильной системы. Крепится изнутри крыши к стропильным ногам степлером с обеспечением нахлеста отдельных листов не менее 100 мм. Места стыковки проклеиваются специальным двухсторонним скотчем.
Теплоизоляция – слой утеплителя (как правило, используется минеральная вата), обеспечивающего оптимальный температурный режим на отапливаемой мансарде. Укладывается между стропильными ногами.
Ветрогидрозащита – специализированная мембрана для защиты подкровельного пространства от проникновения влаги и выдувания утеплителя. Крепится поверх теплоизоляции к стропилам с наружной стороны кровли.
Подшивка – служит в качестве чистовой или черновой отделки мансардного этажа и опорной поверхностью для укладки теплоизоляционного материала.
Контробрешетка – нужна для обеспечения вентиляционного зазора, необходимого для циркуляции воздуха в подкровельном пространстве. Сооружается из брусков сечением 50х50 мм, которые крепятся прямо поверх стропильных ног в одном с ним направлении.
Обрешетка – основа для крепления металлочерепицы. Состоит из перпендикулярно расположенных по отношению к брускам контробрешетки досок.

Эксперты рекомендуют сооружать обрешетку уже после выбора и закупки металлочерепичных листов, поскольку основные геометрические параметры (рабочая ширина, длина и высота волны) могут незначительно отличаться в зависимости от модели, производителя и т.д.

Рисунок 7. Стандартная металлочерепица – чертеж с основными размерами

Плюсы и минусы кровельного материала

Металлочерепица – современный кровельный материал в виде профилированных листов, имитирующих натуральную черепицу. Предназначен для укрытия крыш с углом наклона не менее 14°. Производится материал разной длины – вплоть до 8 м, но оптимальным размером считается до 4,5 м, что облегчает транспортировку и монтаж. Однако, как и любое другое кровельное покрытие, металлочерепица имеет свои преимущества и недостатки, на которых мы и остановимся подробнее.

Рисунок 1. Схема защитных слоев металлочерепичного листа

Одним из весомых плюсов является довольно простая укладка металлочерепицы, которую вполне реально выполнить своими руками без привлечения сторонних людей. Для этого нужно иметь хотя бы небольшой опыт строительных работ и минимальный набор инструментов.

Основные достоинства

Несколько причин в пользу того, чтобы покрыть крышу металлочерепицей своими руками, а не другим кровельным материалом:

Малый вес – 1 кв. м листа в зависимости от его толщины весит от 3,5 до 6 кг. Стандартное изделие длиной до 4,5 м с легкостью можно смонтировать силами двух человек. Также покрытие не перегружает стропильную систему и минимизирует нагрузки на несущие стены и фундамент.
Большой выбор толщин – оптимальной считается 0,5-0,6 мм. Более тонкие листы (0,35-0,45 мм) быстро «съедает» коррозия, а толстые (0,7-0,8 мм), хоть и являются наиболее долговечными, прочными и надежными, но стоят гораздо дороже.
Устойчивость к любым капризам природы – материал производится из оцинкованных листов с защитно-декоративным полимерным покрытием, обеспечивающим красивый внешний вид и надежную защиту от различных атмосферных воздействий.
Большой выбор изделий по форме профиля, разновидности полимерного покрытия и цветовым решениям.
Длительный срок службы – на продукцию с покрытием на основе полиуретана ведущие заводы-изготовители дают 50 лет официальной гарантии на сквозную коррозию.

Рисунок 2. Качественный «кровельный пирог» теплой крыши

Немногочисленные недостатки

Из недостатков применения металлочерепичных листов можно выделить лишь относительно высокий уровень шума от дождя. Но это относится в основном к крышам, в «кровельном пироге» которых не был предусмотрен слой минеральной ваты, выступающей в качестве тепло- и звукоизолятора.

Рисунок 3. Холодная кровля без теплоизоляционного слоя

Многие не знают, как класть металлочерепицу, поэтому делегируют эту работу профессионалам, а стоит это недешево. Но лишних затрат можно избежать, если у вас есть даже минимальные навыки строительства и свободное время – и мы вам в этом поможем.

Покрытие крыши металлочерепицей

Пришло время узнать о том, как кроется металлочерепица. Давайте подробно разберемся, как правильно покрыть крышу металлочерепицей, что и в какой последовательности нужно делать. Делается это в несколько довольно простых шагов. Начнём по порядку.

Сначала, как говорилось выше, необходимо закрепить карнизную планку к лобной доске. Не забывайте про обязательный нахлест в 12 см, ведь такая планка должна выдерживать любые порывы ветра.

Для успешной укладки вам потребуется схема покрытия крыши металлочерепицей, всего их бывает две:

При покрытии двускатной крыши первый лист крепиться к правому или левому торцу ската. Если кладёте листы слева, то каждый последующий заводите под волну предыдущего. Начиная кладку справа, заводите волну каждого последующего листа наверх предыдущего.
В случае с шатровой крышей листы кладутся сверху вниз.

Следите за тем, чтобы каждый лист был параллелен карнизу и не забывайте про отвес в 4 см.

Также способы укладки делятся на однорядные, многорядные и треугольные. Каждый разберём подробно.

Однорядные крыши класть проще всего:

Приложите первый лист, выровняв его по карнизу;
Закрепите его саморезами в области конька;
Далее положите следующий лист и выровняйте его по первому;
Скрепите два листа;
Полученный блок выровняйте по карнизу и закрепите на обрешётке.

Многорядная кладка выполняется схожим образом:

Уложите первый лист в нижний угол ската;
Выровняйте его по торцу и карнизу, закрепив саморезом;
Далее уложите второй лист сверху предыдущего, а третий – сбоку;
Скрепите листы;
Полученный блок выровняйте и надёжно прикрепите саморезами к обрешётке.

Последний вариант – это металлическая черепица на крышу с треугольным скатом:

Определите осевую линию ската;
Также определите линию на первом листе металлочерепицы;
Совместите обе линии и закрепите лист саморезом;
Последующие листы крепятся справа и слева от первого.

Также не забывайте, что разрез металлочерепицы при подгонке необходимо покрывать каким-либо антикоррозийным покрытием, например, краской.

Кроем крышу металлочерепицей самостоятельно

Самостоятельное покрытие крыши металлочерепицей – дело ответственное, требующее больших затрат личного времени и физических сил. Но вы облегчите себе задачу благодаря поэтапным рекомендациям. Большая часть работ будет производиться на высоте, поэтому будьте осторожны и позаботьтесь о своей безопасности. Так как правильно класть металлочерепицу?

Устройство кровли из металлочерепицы: 3 – планка конька круглого. 4 – заглушка конька конусная. 5 – заглушка конька простая. 6 – планка ендовы верхней. 7 – планка ендовы нижней. 8 – планка торцевая. 11 – планка карнизная. 21 – антенные выходы. 23 – проходной элемент. 24 – выход вытяжки. 25 – канализационный выход. 30 – гидроизоляционная мембрана. 31 – лестница. 32 – снегодержатель трубчатый. 33 – ограждение кровельное. 34 – мостик переходной.

Первое, с чего начнем, – расчеты. Необходимо выяснить нужное количество расходных материалов и измерить площадь крыши. При замере площади учтите, что она может иметь всевозможные изгибы, торцевые края.

Следующий шаг – подбор необходимых инструментов. Возможно, что-то у вас уже есть, сверьтесь со списком, приведенным ниже. Для резки металла понадобятся следующие инструменты:

Ножницы электрические или ручные.
Электролобзик.

молоток;
шуруповерт, желательно с функцией реверса;
мтроительный степлер;
измерительная рулетка;
маркер;
плоскогубцы;
нитка или длинная рейка для замера ровности обрешетки;
болгарка для создания штроб;
необходимый расходный материал:
пиломатериал для обрешетки шириной 32х100 мм;
50-миллиметровые бруски для контробрешетки. Не забудьте обработать их антисептиками;
гидроизоляционная и пароизоляционная пленка;
утеплитель. Выбирайте его в зависимости от климата в месте проживания;
саморезы (30 и 80 мм);
металлочерепица. При выборе доверьтесь своему вкусу;
верхние и нижние ендовы;
дополнительные комплектующие, отделочные материалы, вентиляционные принадлежности и т.п.

Решая, каким материалом покрыть крышу своего строящегося дома, я выбрал металлочерепицу. На выбор повлияло несколько аспектов, среди которых решающими стали долговечность и высокие эстетические качества покрытия. Так как технология монтажа металлочерепицы показалась мне несложной, за работу я решил взяться сам, взяв двух товарищей на подсобку.

Исходные данные: готовая стропильная система вальмовой четырехскатной кровли с уклоном скатов в 30°. Чердак будет холодным, поэтому в планах кровельный пирог без утепления. Финишное покрытие кровли – финская металлочерепица Scandinavia.

Стропильная система крыши до начала кровельных работ

Укладка металлочерепицы шаг за шагом

Когда обрешетка будет полностью готова, начинается укладка металлочерепицы. Сама по себе схема не имеет особой сложности, но стоит знать определенные правила монтажа. Лучшим вариантом, конечно, будет тот, где один лист перекрывает полностью всю длину ската: меньше стыков, меньше проблем и меньше отходов. Но это верно для перекрытия двускатных крыш. А вот при покрытии сложных крыш всегда будет много обрезков.

Укладка черепицы начинается с прибивания на карнизную доску карнизной планки, которая служит для защиты лобовой доски и внутренней части кровли от прямого воздействия атмосферных осадков. При укладке черепицы меду листом и планкой должен находится уплотнитель.
В местах вероятных протечек воды под кровельное покрытие (отрицательные углы на стыках скатов) на обрешетку монтируются внутренние ендовы, которые защищают от протекания воды в пространство под кровлей. В месте укладки ендовы обрешетку желательно делать практически сплошной, а между ней и металлочерепицей прокладывается уплотнитель.
Начинать укладку металлочерепицы на двухскатную крышу можно с любого края. Шатровую крышу лучше начинать перекрывать с самой верхней точки и расходиться от нее в стороны, а вальмовую — от карниза. В зависимости от направления монтажа на крыше из двух скатов листы могут укладываться внакладку на уложенные листы или подсовываться под них.
После того как первый лист будет временно закреплен, над ним кладется второй лист, который также временно фиксируется к обрешетке. Затем рядом с первым листом черепицы укладываются еще 2−3 листа, которые временно фиксируются между собой. После этого они выравниваются нижней кромкой четко по карнизному срезу и закрепляются на обрешетке. Не закрепляется только последний, с помощью которого будут выравниваться следующие листы черепицы.
Как только металлочерепица будет уложена, производится монтаж торцевых планок, перекрывающих края черепицы сверху, защищая ее от порывов ветра и проникновения под нее дождевой воды. Кроме защиты от ветра, планка выполняет еще и декоративную функцию. Монтаж торцевых планок производится от низа карниза. Каждая последующая планка накладывается на ранее смонтированную с нахлестом около 100 мм.
Монтируются коньковые и наружные угловые планки. Но перед установкой конька следует убедиться, что гидроизоляционная пленка по коньку имеет разрыв в пределах 200 мм для осуществления вентиляции.
Монтируются наружные ендовы. Их основная роль заключается в отводе воды и приданию кровле более эстетичного вида.
Ближе к краю ската устанавливаются элементы для снегозадержания.
Устанавливаются планки примыкания к стенам, с помощью которых производится герметичное соединение кровли со стенами.
Монтируется водосточная система. Не рекомендуется подводить к одной сливной трубе больше 10 м желоба.

Монтаж черепицы

После завершения сооружения кровельного пирога, кроем крышу металлочерепицей. Как же стелить металлочерепицу?

Листы аккуратно раскладывают на поверхности обрешетки с учетом нахлеста. Их прихватывают и внимательно осматривают. Каждый лист должен лежать правильно, если есть необходимость – выравниваем. После этого узлы кровли из металлочерепицы соединяют между собой.

Монтаж металлочерепицы

Как же крепить металлочерепицу? Следует обратить внимание на качество саморезов. Они должны быть оцинкованными с уплотнительными головками из каучука

Так они смогут герметично заполнять отверстия.

Отдельные элементы.

Все торцевые планки должны находить друг на друга и фиксироваться. Помните, что размер волны необходимо подгонять к ширине ската В противном случае, гребень может уложиться на фронтон.
Между кровельной планкой и черепицей укладывают уплотнитель.
Сооружение черепицы вокруг окна или трубы необходимо выполнять из одного модуля.
Аэроролик устанавливают при покатых скатах. Его устанавливают между черепицей и коньковой планкой. Он защищает конек от проникновения влаги.
Конек к специальной планке. По бокам он должен выступать на 3 см.

Если ваша крыша имеет наклон выше 45, то необходимо на этапе планировки рассчитать совместимость модели конька с этим углом. В противном случае вы можете столкнуться с проблемой, которая приведет к полной замене кровельного материала.

Комплектующие для кровли обязательно необходимо использовать. Они максимально упростят эксплуатацию конструкции в дальнейшем.

Резка и подготовка листов покрытия

Если вы не знаете, как сделать крышу из металлочерепицы и при этом хотите провести монтаж металлочерепицы своими руками, то в первую очередь нужно понять, как заготавливают фрагменты кровли. В первую очередь нужно усвоить, что в большинстве случаев длины одного листа покрытия хватает на всю длину свеса. То есть здесь придется укладывать кровлю из металлической черепицы исключительно вертикальными рядами. Если же есть необходимость резать материал, то это делают специальными электроножницами, но никак не болгаркой. При работе алмазным диском лист профиля будет сильно нагреваться, что приведет к порче полимерного защитного покрытия на несколько см вниз от места реза. А при его отслаивании лист металлочерепицы будет подвергаться коррозии. Кроме того, искры от режущего инструмента могут повредить полимер на остальной площади листа. Поэтому такая технология кровли неправильная.

Стоит знать, что вес кровли равен всего 4-4,5 кг/м2. А потому технология устройства кровли из металлочерепицы позволяет поднимать на крышу покрытие в количестве нескольких листов одновременно. Их укладывают стопкой и поднимают на крышу по установленным от земли вверх брусьям-рельсам.

Важно: если вы хотите перекрыть крышу металлочерепицей своими руками, то помните, что работать в ветреную погоду запрещено, поскольку лист кровли обладает большой парусностью. Такая неверная установка профиля может повлечь как травму мастера, так и порчу кровли

Следует соблюдать это принцип руководства, чтобы покрывать крышу безопасно.

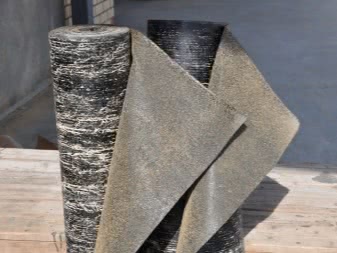

Можно ли положить металлочерепицу на рубероид?

Любой дом нуждается в хорошей кровле. Именно она служит защитой от атмосферных осадков, ветра, температурных колебаний в природе. Крыша так же важна, как и фундамент, стены, окна, двери и другие составляющие дома. Во время эксплуатации кровля подвергается деформации, разрушается, потому что её покрытие постоянно взаимодействует с влагой.

Некоторые строители рекомендуют под металлочерепицу класть слой рубероида. В этом методе есть очевидный минус – между слоями данных материалов возможно накопление конденсата. Разумнее всего внимательно изучить все плюсы и минусы метода укладки металлочерепицы, и, сделав выводы, приобретать необходимые строительные материалы для обустройства кровли.

Существуют разные способы укладки металлочерепицы на рубероид:

сначала листы крепят начиная с нижнего ряда, последующие крепят по горизонтальным рядам;
вертикальный способ укладки.

Вам необходимо выбрать способ монтажа исходя из того, где находится вытяжная труба, где располагаются мансардные окна. Дополнительные трудности могут вызвать места в углах кровли, там часто происходит нестыковка листов. Для избежания этой проблемы надо смещать листы в направлении против часовой стрелки. А также надо тщательно смотреть за положением листов с правого края.

Укладка рубероида под металлочерепицу имеет массу плюсов, но есть и серьезный минус – в процессе эксплуатации рубероидное покрытие на крыше может плавиться. По этой причине можно сказать, что лучше всего избегать такого вида монтажа, обращаясь к нему в случае необходимости.
