Для чего нужно заземление в розетке и как его проверить

Правильное выполнение подключения

Чтобы выполнить заземление в старом многоквартирном доме в соответствии с действующими требованиями, необходимо, в первую очередь, поменять двухжильную проводку на трехжильную (наряду с фазным и нулевым проводом должен быть провод заземления PE)

Для монтажа новой проводки важно использовать качественный трехжильный кабель, например, ВВГ или NUM

Лучше всего выполнять заземление многоэтажного жилого дома не отдельной квартирой, а совместно с другими жильцами. Это позволит значительно снизить затраты для каждого отдельного жильца. При необходимости устройство контура заземления многоквартирного жилого дома следует согласовать с управляющей компанией. Сам контур рекомендуется монтировать не по фасаду, а по тыльной стороне здания. Заземляющая жила разводится по квартирам и подключается в щитках при помощи медной шины. Величина ее сечения должна быть не меньше, чем сечение жилы PEN в подводимом к вводно-распределительному устройству дома кабеле.

Измерения амперметром и вольтметром

Во время проведения замеров оценивается контактная поверхность контура, поскольку именно она плотно соприкасается с землей. Для того что бы измерить заземление, на расстоянии примерно 20 м от защитного устройства в грунт забиваются основной и дополнительный электроды. Затем к ним подается переменный ток со стабильными показателями. В результате, образуется электрическая цепь, состоящая из источника напряжения, проводов и электродов, по которой будет протекать ток. Его величина измеряется амперметром, а не мультиметром.

Поверхность заземляющего контура и контакт основного электрода перед тем, как их померить тщательно очищаются от металла, после чего к ним подключается вольтметр и на этом участке измеряется падение напряжения. Полученное значение следует разделить на силу тока, измеренную амперметром, в результате получится сопротивление на данном участке цепи. Если требуются неточные грубые замеры заземлителей, можно вполне ограничиться этими полученными данными.

Более точные результаты получаются путем корректировки, когда из полученного значения отнимается сопротивление соединительных проводов. Одновременно учитываются диэлектрические свойства грунта и их воздействие на токи растекания внутри почвенной структуры.

Более качественно замерить сопротивление заземления могут только квалифицированные специалисты, использующие современную усовершенствованную технологию. При их выполнении применяются промышленные высокоточные метрологические приборы, а также основной и вспомогательный электроды, помещаемые в почву, как и при замерах предыдущим способом.

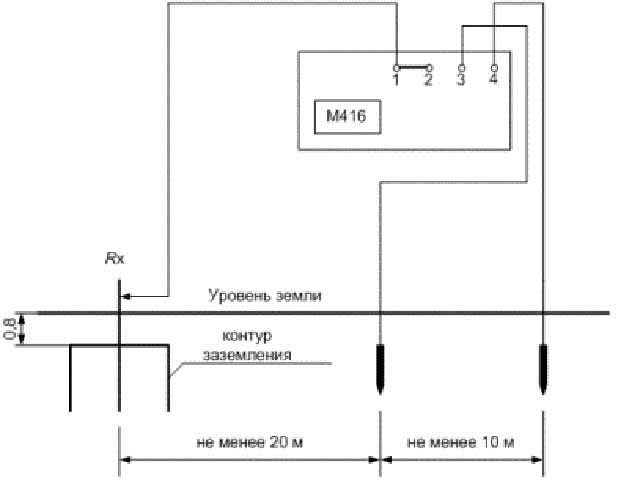

Они устанавливаются на одной линии, с интервалом от 10 до 20 метров, охватывая измеряемый заземляющий контур. Шина контура соединяется с измерительным зондом максимально короткими проводниками. Сам прибор для измерения через клеммы соединяется с основным и дополнительным электродами, находящимися в земле.

Подача переменной ЭДС осуществляется через вспомогательный электрод, находящийся в грунте. В эту же цепочку входит сама земля, соединительные проводники и первичная обмотка трансформатора тока, обозначенного на рисунке символами ТТ. В результате, на вторичной обмотке трансформатора возникает ток I₁. С помощью специального реостата – реохорда выставляются равные напряжения, то есть, U₁ = U₂. Подобное равенство достигается за счет установки нулевого значения показаний измерительного устройства V, соединенного с реохордом через измерительный трансформатор ИТ.

Для расчетов сопротивления заземления R_З применяется система уравнений, состоящая из следующих компонентов: U₁ = I₁ х Rз; U₂ = I₂ х Rаб; U₁ = U₂; I₁ = I₂. Если решить эту систему, то получится, что сопротивление заземления будет равно заземлению участка аб: Rз = Rаб. Величина Rаб определяется стрелкой, которая подвижной частью ручки устанавливается на неподвижной шкале. После этого можно легко найти сопротивление заземления.

Проверка наличия и правильности подключения защитного заземления

Как минимум, необходимо заглянуть в распределительный щит вашей квартиры (дома, мастерской).

По умолчанию принимаем условие: электропитание однофазное. Так будет проще разобраться в материале.

В щитке должно быть три независимых входных линии:

• Фаза (как правило, обозначается проводом с коричневой изоляцией). Идентифицируется индикаторной отверткой.
• Рабочий ноль (цветовая маркировка — синяя или голубая).
• Защитное заземление (желто-зеленая изоляция).

Если электропитающий вход выполнен именно так, скорее всего, заземление у вас есть. Далее проверяем независимость рабочего ноля и защитного заземления между собой. К сожалению, некоторые электрики (даже в профессиональных бригадах), вместо заземления используют так называемое зануление. В качестве защиты используется рабочий ноль: к нему просто подсоединяется заземляющая шина. Это является нарушением Правил устройства электроустановок, использование такой схемы опасно.

Как проверить, заземление или зануление подключено в качестве защиты?

Если соединение проводов очевидно — защитное заземление отсутствует: у вас организовано зануление. Однако видимое правильное подключение еще не означает, что «земля» есть и она работает. Проверка заземления включает в себя несколько этапов. Начинаем с измерения напряжения между защитным заземлением и рабочим нулем.

Фиксируем значение между нулем и фазой, и тут же проводим измерение между фазой и защитным заземлением. Если значения одинаковые — «земляная» шина имеет контакт с рабочим нулем после физического заземления. То есть, она соединена с нулевой шиной. Это запрещено ПУЭ, потребуется переделка системы подключения. Если показания отличаются друг от друга — у вас правильная «земля».

Дальнейшее измерение заземления проводится с помощью специального оборудования. На этом остановимся подробнее.

Схемы заземления частных домов своими руками: 380 В и 220 В

При монтаже контуров заземления значительной разницы между схемой частного дома на 3 фазы (380 вольт) и однофазной (220 вольт) нет. А вот в разводке кабелей она присутствует. Разберемся, в чем она заключается.

Правильно выполненный ввод в дом. Именно так он должен выглядеть в идеале

При однофазной сети для питания электроприборов используется трехжильный кабель (фаза, ноль и земля). Трехфазная сеть требует пятижильного электропровода (та же земля и ноль, но фазы три)

Особое внимание нужно обратить на расключение – заземление не должно соприкасаться с нулем

Рассмотрим ситуацию. С подстанции приходит 4 жилы (ноль и 3 фазы), заведенные в распределительный щит. Обустроив правильное заземление на участке, заводим его в щиток и «сажаем» на отдельную шину. Фазные и нулевая жила проходят через всю автоматику (УЗО), после чего идут к электроприборам. От заземляющей шины жила идет непосредственно на розетки и оборудование. Если нулевой контакт заземлить, устройства защитного отключения будут срабатывать без причины, а такой монтаж электропроводки в доме совершенно ни к чему.

Схема заземления на даче своими руками несложна, но требует внимательного и аккуратного подхода при выполнении. Несложно выполнить ее только для одного котла или иного электроприбора. Ниже мы обязательно на этом остановимся.

Корпус газового котла, как и металлические трубы, требуют качественного заземления во избежание возникновения искры

Что такое контур заземления в частном доме: определение и устройство

Контуром заземления называют конструкцию из штырей и шин, находящуюся в грунте, обеспечивающую отвод тока при необходимости. Однако не любой грунт подойдет для устройства заземлителя. Удачным для этого считают торф, суглинок или глинистую почву, а вот камень или скала не подходят.

Контур готов. Остается проложить шину до стены дома

Контур заземления располагают на расстоянии 1÷10 м от здания. Для этого прокапывается траншея, заканчивающаяся треугольником. Оптимальными размерами являются длины сторон 3 м. По углам равностороннего треугольника вбиваются штыри-электроды, соединяемые стальной шиной или уголком при помощи сварки. От вершины треугольника шина идет к дому. Подробно мы рассмотрим алгоритм действий в пошаговой инструкции ниже.

Разобравшись, что является заземляющим контуром можно переходить к расчетам материала и размеров.

Расчет заземления для частного дома: формулы и примеры

Правила устройства электроустановок (ПУЭ) и ГОСТ устанавливают точные рамки, сколько Ом должно быть заземление. Для 220 В – это 8 Ом, для 380 – 4 Ом. Но не стоит забывать, что для общего результата учитывается и сопротивление грунта, в котором устраивается заземляющий контур. Эти сведения можно узнать из таблицы.

Зная данные можно использовать формулу:

Формула расчета сопротивления стержня

где:

• R_o – сопротивление стержня, Ом;
• L – длина электрода, м;
• d – диаметр электрода, м;
• T – расстояние от середины электрода до поверхности, м;
• Р_экв – сопротивление грунта, Ом;
• Т – расстояние от верха стержня до поверхности, м;
• l_n – расстояние между штырями, м.

Но пользоваться такой формулой сложно. Для простоты предлагаем воспользоваться онлайн-калькулятором, в который нужно только внести данные в соответствующие поля и нажать кнопку рассчитать. Это исключит возможность ошибки в вычислениях.

Для расчета количества штырей воспользуемся формулой

Формула расчета количества стержней в контуре

где R_n – нормируемое сопротивление для заземляющего устройства, а ψ – климатический коэффициент сопротивления грунта. В России за него принимают 1.7.

Рассмотрим пример заземления для частного дома, стоящего на черноземе. Если контур выполняется из стальной трубы, длиной 160 см и диаметром – 32 см. Подставив данные в формулу получим n_o = 25.63 х 1.7/4 = 10.89. Округлив результат в большую сторону, получается нужное количество заземлителей – 11.

Монтажные работы

Шаг 1 – Выбираем место

Сначала нужно определиться, в каком месте сделать заземляющий контур

Важность данного этапа очень высока, т.к. от выбора места заземления на дачном участке зависит безопасность использования системы. Если и случится пробой электропроводки, в результате чего сработает защита, то в месте, где находятся штыри, быть никого не должно

Присутствие человека либо животного на месте отвода электричества в почву может стать причиной летального исхода. Именно поэтому местоположение электродов выбирается с учетом того, что здесь никто не будет находиться. Лучше всего размещать отвод вдоль забора за домом, на расстоянии не больше, чем 1 метр от фундамента постройки. Дополнительно рекомендуется сделать невысокий заборчик либо бордюр для ограждения небезопасной зоны

Если и случится пробой электропроводки, в результате чего сработает защита, то в месте, где находятся штыри, быть никого не должно. Присутствие человека либо животного на месте отвода электричества в почву может стать причиной летального исхода. Именно поэтому местоположение электродов выбирается с учетом того, что здесь никто не будет находиться. Лучше всего размещать отвод вдоль забора за домом, на расстоянии не больше, чем 1 метр от фундамента постройки. Дополнительно рекомендуется сделать невысокий заборчик либо бордюр для ограждения небезопасной зоны .

Если Вы не хотите портить ландшафтный дизайн участка, рекомендуем организовать систему заземления жилого дома под валунами либо какой-нибудь объемной садовой скульптурой. В данном случае и находиться никто не сможет в опасной зоне и красоте приусадебной территории ничто не навредит!

Шаг 2 – Земляные работы

Для примера рассмотрим, как правильно сделать заземление в частном доме треугольником по схеме, которую мы рассматривали выше. На данном этапе необходимо лопатой прокопать треугольник со сторонами 2-3 метра (наиболее оптимальное расстояние между уголками). Глубина траншеи должна составлять от 50 до 70 см. Такую же траншею нужно прокопать к крыльцу дома.

Шаг 3 – Собираем конструкцию

Теперь начинается основная часть процесса. Согласно схеме необходимо забить электроды на 2 метра в землю (чтобы остались только верхушки, к которым нужно будет прихватиться сваркой).

Рекомендуется болгаркой подточить вбиваемый конец, чтобы он легче пронизывал почву.

Когда все штыри буду вбиты, необходимо приварить пластины к верхушкам, чтобы получился металлический треугольный каркас (как показано на фото).

Еще одна пластина укладывается в длинную траншею, идущую к дому, и прихватывается одним концом к ближайшей вершине треугольника.

После этого можно переходить к подсоединению кабеля к пластине, используя болт и, в конце концов, засыпать все ямы грунтом обратно.

Один важный нюанс – если участок представлен песочной подушкой, токопроводимость грунта нужно будет повысить раствором соли. Жидкость необходимо разлить под основание всех электродов. Недостаток такого мероприятия – металл быстрее начнет поддаваться коррозии, что сделает заземление в частном доме не таким мощным, как нужно.

Шаг 4 – Контрольная проверка

Последнее, что Вам останется сделать – провести замер сопротивления готового заземления в частном доме. По-хорошему для измерения необходимо использовать специальный электроприбор, стоимость которого довольно высокая.

В домашних условиях можно пойти другим путем решения проблемы, более простым – проверить работоспособность с помощью лампы, мощностью не менее 100 Вт. Все что нужно – подключить источник света одним контактом к заземляющему контуру, а другим к фазе. Если лампочка будет ярко гореть – монтаж заземления в собственном доме был выполнен правильно, тускло – контакт между элементами конструкции слабый и необходимо переделывать стыки. Если же свет вообще не появился, Вы где-то допустили ошибку и нужно будет полностью пересматривать всю систему, возможно, начиная с самой схемы! Более подробно об измерении сопротивления контура заземления мы рассказывали в отдельной статье.

На этом инструкция и завершается

Надеемся, что теперь Вы знаете, как сделать заземление в частном доме своими руками! Обращаем Ваше внимание на то, что данная технология и все размеры подходит и для дачи тоже

Более подробно увидеть весь процесс Вы можете на наглядных видео примерах:

Видео инструкция по созданию защитной линии (часть 1)

Видео инструкция по созданию защитной линии (часть 2)

Ошибки при монтаже заземляющего контура

https://youtube.com/watch?v=OWmyC8hspOs

Похожие материалы:

• Как сделать освещение в доме
• Как сделать контрольную лампу электрика
• Почему срабатывает УЗО в доме

Методика проверки

Перед проверкой исправности заземления следует определить нулевой и фазный провода при помощи индикаторной отвертки. После контакта с одной клеммой лампочка в отвертке загорается — это фаза, если не горит — ноль. Наличие заземления даже при трехжильном проводе нужно проверить простыми методами: при помощи мультиметра или контрольки.

Проверка с помощью мультиметра

• включить в распределительном щите электропитание в помещении (доме);
• замерить напряжение в розетке, установив один щуп на фазу, а второй — на ноль;
• переставить щуп контактного датчика из нуля на заземляющий проводник (РЕ);
• проверить показатели тестера, если они практически не изменились, значит, система заземления в порядке, если показатели на нуле — система не работает.

Проверка контрольной лампочкой

Чтобы соорудить прибор, называемый «контролькой», нужно взять лампочку с патроном и подсоединить к нему два медных провода. При этом контакты такого тестера должны быть изолированы между всеми элементами. Проверка контрольной лампочкой проводится таким же способом, как и при помощи мультиметра: один щуп подсоединяют к нулю, второй — к фазе. Потом переставляется щуп от нуля на заземляющее подключение.

Если проводка не имеет цветового распознавания, можно определить фазу и ноль таким образом: один концевик приложить к клемме заземления, а второй поочередно к одному и второму подключению. Фаза расположена там, где загорится источник света. Если же лампочка не будет гореть, значит, схема РЕ не функционирует. В случае, когда лампа не горит при соединении фазы и нуля, нужно проверить контакты прибора, а также, не перегорела ли лампа и есть ли питание в распределительном щите. Иногда причиной отсутствия загорания лампы является то, что произошел обрыв на нулевом или фазном контуре.

Выбор системы заземления для частного дома

Можно почитать форум , а также статью “”

Для современного частного сектора подходят только две системы заземления ТТ и TN-C-S. Практически весь частный сектор запитывается от трансформаторных подстанций с глухозаземлённой нейтралью и четырёхпроводной ЛЭП (три фазы и PEN, объединённый рабочий и защитный ноль или, иначе говоря, объединённый ноль и земля).

Особенности системы заземления TN-C-S

Согласно п. 1.7.61 ПУЭ  при применении системы TN рекомендуется выполнять повторное заземление РЕ- и PEN-проводников на вводе в электроустановки зданий, а также в других доступных местах. Т.е. проводник PEN на вводе в дом повторно заземляется и делится на PE и N. После этого используется 5 или 3 проводная проводка.

Коммутация PEN и PE строго запрещена (ПУЭ 7.1.21. Во всех случаях в цепях РЕ и РЕN проводников запрещается иметь коммутирующие контактные и бесконтактные элементы). Точка разделения должна стоять до коммутационного прибора. Запрещается разрывать PE и PEN проводники.

 Недостаток системы TN-C-S

при обрыве PEN проводника на корпусах заземлённых электроприборов может оказаться опасное напряжение.

Описание системы TN-C-S – Описание системы TN-C-S
только на современных ЛЭП выполненных проводом СИПрекомендуется выполнять повторное заземление РЕ- и PEN-проводников на вводе в электроустановки зданий,обязательно должны быть выполнены повторные заземления на ЛЭП.

Согласно п. 1.7.135 ПУЭ когда нулевой рабочий и нулевой защитный проводники разделены начиная с какой-либо точки электроустановки, не допускается объединять их за этой точкой по ходу распределения энергии. В месте разделения PEN-проводника на нулевой защитный и нулевой рабочий проводники необходимо предусмотреть отдельные зажимы или шины для проводников, соединенные между собой. PEN-проводник питающей линии должен быть подключен к зажиму или шине нулевого защитного РЕ-проводника.

Для обеспечения высокого уровня безопасности от поражения электрическим током в системе TN-C-S необходимо использовать устройства защитного отключения (УЗО).

Особенности системы заземления ТТ

Описание системы ТТ – Описание системы ТТ
защитный проводник PE заземляется независимо от нулевого рабочего проводника N и запрещена какая-либо связь между ними.

Систему TT рекомендуется применять при неудовлетворительном состоянии питающей воздушной линии электропередач (ВЛ) (старые неизолированные провода ВЛ, отсутствие повторного заземления на опорах).

Замечание

 СП 31-106-2002 “ПРОЕКТИРОВАНИЕ И СТРОИТЕЛЬСТВО ИНЖЕНЕРНЫХ СИСТЕМ ОДНОКВАРТИРНЫХ ЖИЛЫХ ДОМОВ” устанавливает, что электроснабжение жилого дома должно осуществляться от сетей напряжением 380/220 В с системой заземления TN-C-S.

Внутренние цепи должны быть выполнены с раздельными нулевым защитным и нулевым рабочим (нейтральным) проводниками.

Правила монтажа системы ТТ:

1. Установка УЗО на вводе с уставкой 100-300 мА (пожарное УЗО).
2. Установка УЗО с уставкой не более 30 мА (желательно 10 мА – на ванную) на все групповые линии (защита по току утечки от прикосновения к токоведущим частям электрооборудования при появлении неисправностей в электропроводке дома).
3. Нулевой рабочий проводник N не должен соединяться с местным контуром заземления и шиной РЕ.
4. Для защиты электрических приборов от атмосферных перенапряжений необходимо устанавливать ограничители перенапряжения (ОПН) или ограничители импульсных перенапряжений (ОПС или УЗИП).
5. Сопротивление контура заземления Rc должно удовлетворять условию ПУЭ (п. 1.7.59):
   • при УЗО с уставкой в 30 мА сопротивление контура заземления (заземлителя) – не более 1666 Ом;
   • при УЗО с уставкой 100 мА сопротивление контура заземления (заземлителя) – не более 500 Ом.

Для выполнения вышесказанного условия достаточно будет использовать один вертикальный заземлитель в виде уголка или прутка длиной около 2-2,5 метра. Но я рекомендую выполнить контур более тщательно, забив несколько заземлителей (хуже не будет).

Недостатки системы ТТ:

1. При коротком замыкании фазы на землю на корпусах электроприборов будет опасный потенциал (ток короткого замыкания недостаточен, чтобы сработал автомат защиты, поэтому обязательна установка УЗО – ПУЭ 1.7.59).

Указанный недостаток системы можно нейтрализовать установкой реле контроля напряжения и УЗО (2-х каскадная схема с одним “пожарным” или селективным УЗО на весь дом и несколькими УЗО на всех линиях потребителей).

Указанную 2-х каскадную схему с одним УЗО на 100 мА и 3-я УЗО на 30 мА (на каждую из фаз) я оборудовал и у себя. Эта схема себя оправдала, отключив электроэнергию именно с помощью УЗО, когда я  второпях сунул щупы неверно подключенного мультиметра в розетку.

В каких случаях требуется проверить наличие заземления в розетке

Например, при переезде на новое место жительства перед подключением стиральной машины следует проверить заземление розетки

В случае, если вы заметили, что стиральная или посудомоечная машинка бьет током, даже слабо и изредка — следует обратить на это внимание и проверить исправность заземления в розетке. Также при наличии шума в колонках, которые подключаются к электросети стоит немедленно взяться за проверку заземления

Не следует снимать крышку с розетки при работающем электричестве.

Никогда не используйте розетку при наличии фазного напряжения на заземляющем контакте.

Так же если вы обнаружили неправильное заземление не пытайтесь переделать его самостоятельно. Тут уже без опытного электрика не обойтись.

Вызов мастера обязателен.

заземление в розетке

Первый способ проверки

Самый простой способ проверки «земли» в розетки — это мультиметром.

Измерительный прибор «мультиметр»

Внимание! Всегда при работе с электричеством соблюдайте технику безопасности!

Расскажем по-шагово как проверить заземления в розетке мультиметром:

• Настройте мультиметр на режим измерения напряжения.
• Измерьте фазу и ноль.
• Измерьте фазу и заземление.
• Сравните показания.

В случае схожести показаний на приборе заземление присутствует. Можно смело подключать стиральную машинку. В случае, когда значения разнятся, либо на «земле» ноль — заземление отсутствует. Без вызова мастера здесь не обойтись.

В видео наглядно показано как проверить заземление в розетке мультиметром

Второй способ проверки с помощью «контрольки»

При работе с «контролькой» обязательно соблюдайте технику безопасности:

«Контрольку» брать только в резиновых перчатках.

Они могут быть специальные, для электриков либо простые резиновые хозяйственные.

Стоять только на сухом полу на резиновом коврике.

При включении лампы отводить лицо на безопасное расстояние и отворачиваться, так как возможен взрыв колбы.

Контрольная лампа

Рассмотрим по-шагово, как проверить заземление в розетке с помощью контрольной лампы:

• берем «контрольку» и аккуратно вводим оба провода в розетку.
• Лампочка загорится.
• Далее, вынув один провод нужно им коснуться заземления. Лампочка должно загореться также ярко
• Лампочка также должна загореться. Если лампочка не загорается, верните провод назад, который вы доставали из гнезда розетки, и, после этого лампочка должна загореться.
• Далее нужно вытащить другой провод и также коснуться заземления, если лампочка не горит, значит заземления в розетке нет.
• Если же все таки лампочка загорелась — заземление есть.

Вот такими простыми способами мы можем определить наличие заземления в розетке самостоятельно, после чего либо смело устанавливаем бытовую технику, либо вызываем опытного электрика сделать заземление в квартире.

Полезное видео о том, что такое заземление и зачем необходима его исправность.

Измерение мультиметром

Этот универсальный прибор, если все делать по стандартной, официально утвержденной методике, для таких целей, как отмечено, не подходит. Мультиметр на практике используется лишь для примерной оценки состояния заземления, выявления явных обрывов, то есть отсутствия надежного контакта соответствующего проводника с грунтом. Как это правильно делать описано здесь.

Почему данный тип измерительного прибора применяется лишь в редких случаях?

• Большая погрешность измерений не дает истинного представления о реальном значении сопротивления.
• Стандартная (рекомендуемая) методика не может быть применена, так как согласно ей прибор должен подключаться к 4-м точкам, к тому же разнесенным территориально. С мультиметром это сделать невозможно.
• Официального заключения по результатам измерений таким прибором (задокументированного) не выдаст ни один специалист. Причина вполне объяснима – в нормативных актах использование мультиметра при проверке заземления не предусмотрено.

Тем не менее, есть ситуации, когда без мультиметра не обойтись. Например, на территории с довольно плотной застройкой. Это не позволяет производить измерения на больших расстояниях от здания. А согласно методике, оно должно быть в пределах 30±10 м. Подробнее, как измерить сопротивление с помощью мультиметра можно из видео:

Как подготовить мультиметр

Задача любого измерения – добиться максимальной точности показаний. Что необходимо проделать:

• подобрать «хороший» мультиметр (у друзей, соседей и так далее). Какой лучше выбрать для различных целей описывали вот в этой статье. Подразумевается достаточно новый, а не выпущенный десятилетия тому назад, неповрежденный, с максимально возможным классом точности для этого типа приборов;
• заменить элемент питания. Старая батарейка, частично разряженная, только увеличит погрешность измерения;
• произвести калибровку (если она предусмотрена для конкретной модели).

Как подготовить рабочее место

Даже если вспомогательный электрод изначально при организации заземления и был установлен, то его еще нужно найти. Тем более, если дом построен много лет назад, и территория вокруг него уже несколько раз подвергалась перепланировке, обустройству и так далее. Следовательно, его «дубликат» необходимо поставить самостоятельно.

Для измерения сопротивления подойдет любой металлический штырь (то же арматурный пруток) сечением порядка 5 мм, который вгоняется в землю минимум на 1,5 м на расстоянии 7,5±2,5 от основного. Его найти намного проще, тем более что место расположения должно быть помечено (знаком, символом на стене дома). Хотя несложно определить и визуально – к нему часто тянется по-над поверхностью металлическая проволока (шестерка или восьмерка).

Где измерять сопротивление

Между основным штырем заземления и вновь установленным (дополнительным). Схема показана на рисунке.

Результат замеров позволяет понять, насколько отвечает стержень заземления тем требованиям, которые к нему предъявляются. По сути, измеряется суммарное сопротивление его и грунта. Дело в том, что большая его часть заглублена. В процессе длительной эксплуатации металл подвергается коррозии.

• Предварительно определяется сопротивление дополнительного стержня. Его значение при оценке результата не учитывается.
• Величина R заземления должна быть Измерение мегаомметром

Принцип измерений тот же самый. Отличия лишь в некоторых моментах.

1. Для получения максимально точных показаний прибор необходимо установить в строго горизонтальной плоскости. Перекос ни по одной из осей не допускается.

1. Подготовка мегаомметра (измеритель сопротивления заземления) сводится к его проверке на пригодность к измерениям. Сделать это достаточно просто (пример – модель М416).

• Переключатель – в «Контроль».
• Нажимается кнопка и производится вращение рукоятки. Стрелка должна встать на отметке 5 (±0,3). Если показание иное, прибор отбраковывается.

1. Как правильно подключать к клеммам измеритель сопротивления заземления провода в зависимости от схемы измерения, показано на его корпусе.

Методик измерения сопротивления заземления довольно много. Они предполагают использование различных приборов, схем, и оптимальное решение принимается для конкретного контура индивидуально. Но для самостоятельной диагностики его состояния в домашних условиях достаточно и двух описанных выше.

Если же есть сомнения в правильности определения результатов, большой погрешности и так далее, следует обратиться к профессионалам. К заземлению, учитывая, что оно – составная часть схемы эн/снабжения, пренебрежительно относиться не стоит.

Методика проверки

Чтобы узнать есть ли заземление в доме, вам потребуется отключить электроэнергию на вводном щитке и просто разобрать розетку. После этого вы должны провести визуальный осмотр устройства и понять подключен ли желто-зеленый провод к розетке. На фото ниже вы увидите, как выглядит его подключение:

Если к клеммам подключены только две жилы, тогда заземления в вашем доме нет. Во время подключения вам обязательно необходимо соблюдать цветовую маркировку. Также есть еще один важный момент. Если между нулем и заземляющей шиной стоит перемычка, тогда до вас в помещении выполнили зануление электропроводки, а это опасно.

Итак, допустим в винтовых зажимах находятся все три проводника, и вы желаете проверить исправность заземления в розетке. Сначала вам потребуется проверить эффективность контура заземления с помощью мультиметра. Для этого необходимо:

1. Включить электроэнергию на щитке.
2. Перевести мультиметр в режим измерения напряжения.
3. Замерить напряжение между фазой и нулем.
4. Выполнить замер между фазой и «землей».

Если последние показания мультиметра будут отличаться от первых, тогда это будет означать то, что заземление в частном доме присутствует. У нас уже есть статья, о том, как пользоваться мультиметром.

Если у вас нет тестера, тогда помните, что в этом случае вам необходимо воспользоваться контрольной лампой. Чтобы сделать контрольную лампу самостоятельно вам может потребоваться патрон, провод и концевики.

Также благодаря индикаторной отвертке постарайтесь проверить правильно ли подключена фаза и ноль. Иногда можно столкнуться с ситуациями, когда старые владельцы перепутали эти провода местами.

Сначала дотроньтесь одним концом провода к фазе, а затем к нулю. Контрольная лампа в этом случае должна загореться.

Если лампочка будет гореть, тогда это означает, что контур работает. Если лампа будет гореть слабо, тогда состояние заземляющего контура будет неудовлетворительным. Если цепь будет защищена устройствами защитного отключения во время проверки работоспособности заземления в розетке у вас может сработать УЗО.

Советы при работе с электрическими сетями

Совет 1. Перед тем, как пользоваться индикаторной отверткой, нужно проверить ее работоспособность, прикасаясь рабочим концом инструмента к проводнику, где заведомо присутствует фазное напряжение, например на вводном щитке.

Совет 2. Стрелочный прибор должен располагаться на ровной горизонтальной поверхности. При отклонении от горизонтали, стрелка может сама принять любое положение, вне зависимости от наличия или отсутствия напряжения.

Совет 3. При работе с электричеством используйте только инструмент с изолированными ручками, не стойте на влажном полу и не прикасайтесь к проводникам руками, даже если они отключены на входном щитке.

Совет 4. Не используйте для проверки заземления арматуру здания. Она может быть совсем не заземлена, тогда, даже при наличии фазы в розетке, контролька или прибор покажут отсутствие напряжения.

Похожие записи:

Kzto Дизайн мансарды с двускатной крышей: 22 фото Скользящие стропила: их особенности Как покрыть крышу стеклоизолом своими руками Как установить входную дверь: видео + инструкция по самостоятельной установке Как рассчитать объем фундамента в м3 при разной высоте?
