Технология и особенности укладки электрического теплого пола в ванной под плитку

Особенности укладки плитки на теплый пол и специальные клеевые составы

Разнообразие конструкций теплого пола обуславливает применение нескольких методов отделки поверхностей. Так, применяют так называемые матовые теплые полы. Они представляют собой систему из матов на клеевой основе, внутри которых помещают нагревательные элементы. Эти изделия подходят для всех типов и форм плоских поверхностей.

Во время монтажа такой системы используют специальный клей для плитки на теплый пол. Когда завершается укладка матов, на них тонким слоем наносят этот клеевой состав. Затем наносят клей еще раз и сверху укладывают плитку.

Укладка плитки на теплый пол

После окончания облицовки монтируют терморегулятор и систему «теплый пол» подключают к электросети.

Обычно в состав плиточного клея для теплых полов включают алюминатный цемент, другие компоненты и химические вещества. Такие смеси еще применяют для внешней отделки каминов, печей. Этот материал может работать в температурном диапазоне от -30 до +150 градусов. Он обладает хорошей термоустойчивостью, не боится мороза, достаточно эластичен.

Свойства плиточного клея для системы теплого пола

Он обеспечивает хорошую адгезию с  материалами для облицовки. Такой клей устойчив к перепадам температур и не влияет на инертность нагрева пола. Состав легко наносится, с ним удобно работать.

При его изготовлении используют полимерные компоненты, которые препятствуют появлению трещин вследствие расширения и последующего сжатия вещества. Готовая клеевая смесь тестируется на производстве, на маркировке указывают число циклов колебаний температуры, которые клей переносит без ущерба для напольного покрытия.

При монтаже теплого пола постоянный перепад температуры влияет на материалы в составе системы.

Схематическое изображение системы теплого пола

В этом случае плитка может отслаиваться или на ней появляются трещинки. Иногда под облицовкой образуются пустоты, заполняемые воздухом. Такое некачественное покрытие не только разрушается в процессе эксплуатации, но и препятствует сохранению тепла.

Выбор клея для отделки теплого пола

Сегодня в строительных магазинах представлен большой ассортимент подобной продукции. Довольно хорошо зарекомендовали себя клеевые составы торговой марки EVOSTIK. Этот клей продается в виде сухой смеси, которую разводят водой.

Не менее популярны у потребителей изделия немецкого производителя Sopro. Такой клей для теплого пола делают по специальной запатентованной технологии с добавками измельченных материалов вулканического происхождения.

Высокоэластичный клей для плитки на теплый пол

Компания Sopro производит также составы для выравнивания напольного покрытия и раствор для керамической отделки вертикальных поверхностей.

Для укладки теплого пола с последующей облицовкой кафелем можно применять и клей Церезит. Он также выпускается в виде сухого состава. При замешивании для раствора рекомендуют подготовить отдельную емкость.

Монтаж теплого пола вполне можно осуществить своими руками, сэкономив на работе мастера. Однако необходимо тщательно изучить пошаговую инструкцию установки системы и закупить качественные материалы.

Можно ли делать водяные полы в ванной

Монтаж водяного пола в ванной комнате является личным делом только в случае частного дома. Согласно жилищному кодексу, любое самостоятельное изменение в конструкции системы отопления, является неправомерным.

Жалобы соседей на уменьшение интенсивности нагрева являются обоснованием для возбуждения судебного процесса, результатом которого будет административное взыскание и предписание устранить изменения в короткие сроки.

Исходя из этого, законность монтажа полов с водяным подогревом в многоквартирном доме является в лучшем случае сомнительной. Жилищный кодекс позволяет изменить конструкцию и схему системы отопления, но после получения необходимых разрешений и согласования с соответствующими инстанциями. В любом случае, начинать оформление следует с посещения ЖКХ.

Подключение тёплого отапливаемого пола в ванной от полотенцесушителя одно из наиболее часто применяемых решений при отоплении ванной комнаты в многоэтажке

При этом крайне важно позаботиться о том, чтобы у соседей не снизилась температура нагрева. Для этого можно использовать двухходовой клапан

Пошаговый монтаж теплого пола

Планирование

Следуя проверенной временем мудрости, необходимо семь раз отмерить, прежде чем переходить к решительным действиям по монтажу теплого пола. На стадии планирования надо учесть, что греющую пленку следует укладывать на те участки пола, которые не будут закрыты мебелью или бытовыми приборами. Если конфигурация такого пространства представляет сложную форму, неплохо было бы будущий план монтажа отобразить на бумаге.

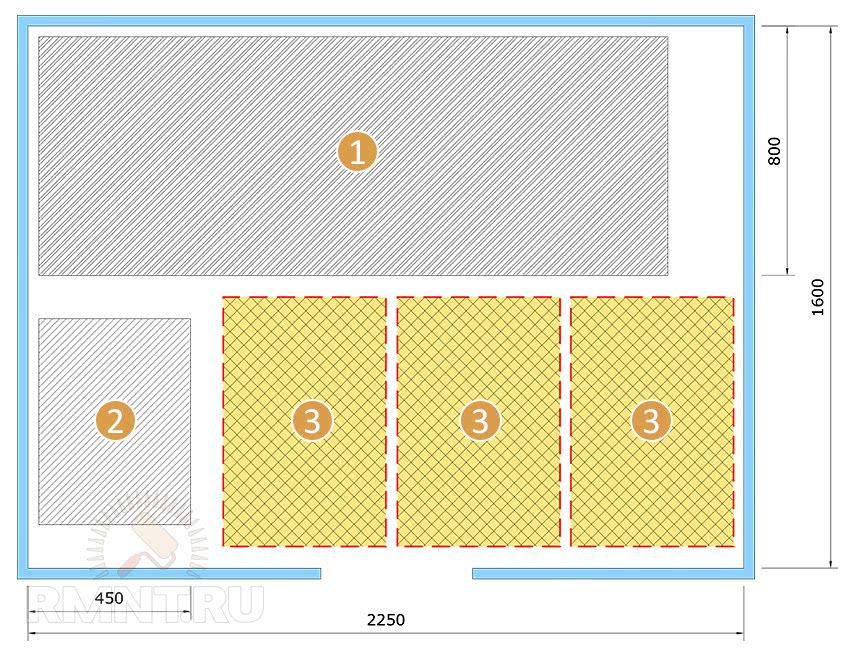

Приведем план монтажа для нашей ванной комнаты.

1 — ванна; 2 — тумба; 3 — ИК пленка

Из рисунка становится понятно, что для организации теплого пола нужны три полосы пленки длиной около 650–700 мм каждая. Исходя из этого, приобретаем 2 метра инфракрасной пленки шириной 500 мм.

Подготовка

Инструмент:

Макетный нож будет необходим для нарезки термоизоляционного материала.

Ножницы потребуются для нарезки инфракрасной пленки на нужные длины.

Отвертка с индикатором напряжения пригодится на этапе электромонтажа.

Плоскогубцы нужны будут для зажима кабеля в контактах монтируемой пленки.

Материалы:

Теплоотражающая подложка (желательно, чтобы квадратура подложки соответствовала квадратуре комнаты). В качестве термоизоляции может выступать специальная пленка на основе вспененного каучука, но в большинстве случаев достаточно и пеноизола.

Монтажный комплект (количество монтажных комплектов должно соответствовать количеству монтируемых лент). В монтажный комплект входят наконечники для подключения провода питания и кусочки битумной изоляционной ленты.

Скотч для крепления полос пленки между собой и к термоизоляционному слою.

Провод монтажный. Желательно применять медный многопроволочный проводник в ПВХ изоляции. Сечение проводников в нашем случае должно составлять 1,5 мм2.

Регулятор температуры. Этот электронный прибор предназначен для автоматического поддержания заданной температуры с помощью датчика, идущего в комплекте с ним. Регулятор можно приобрести там же, где вы решили приобрести и нагревательную пленку.

Полиэтиленовая пленка понадобится для гидроизоляции нагревательных элементов. Её площадь соответствует квадратуре помещения.

Армирующая сетка будет применяться как основа для укладки кафельной плитки.

Забивные дюбеля (для крепления армирующей сетки).

После подготовки необходимых инструментов и материалов следует очистить поверхность пола от пыли и мусора, высушить и затем выровнять ее, если есть существенные неровности.

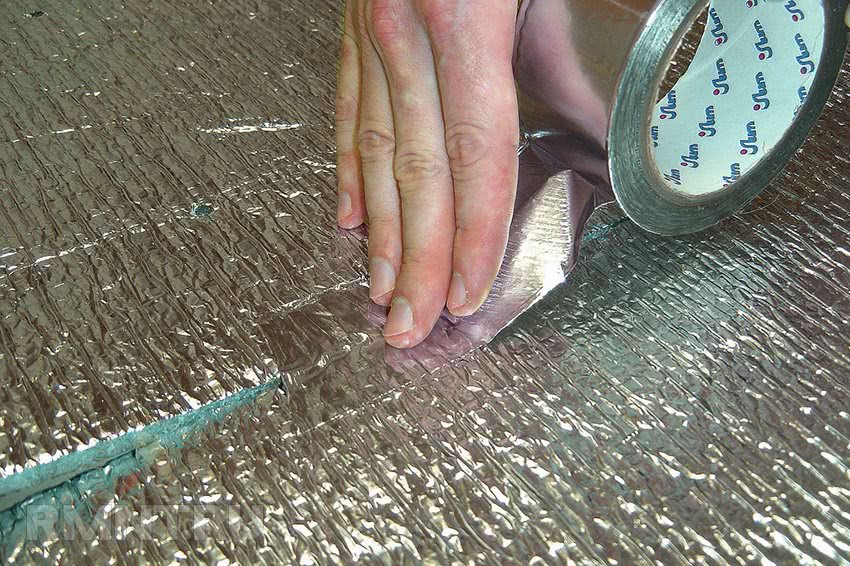

Укладка термоизоляционного слоя

Выполняя эту операцию, необходимо уложить теплоизол на поверхность и соединить полосы теплоизолятора с помощью скотча между собой. В стык между полосами термоизоляции необходимо уложить датчик температуры, который также следует закрепить скотчем.

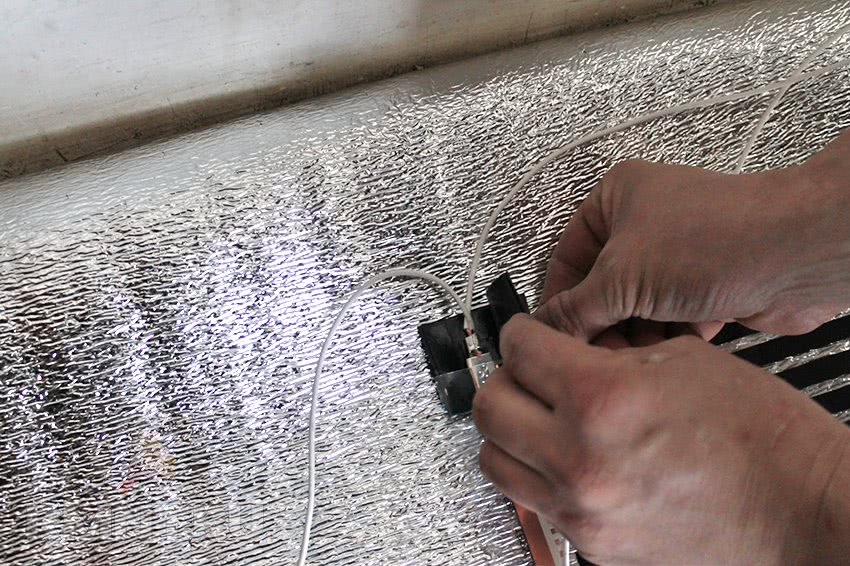

Провод датчика по штробе или коробу надо довести до места установки регулятора.

Установка нагревательной пленки и электромонтаж

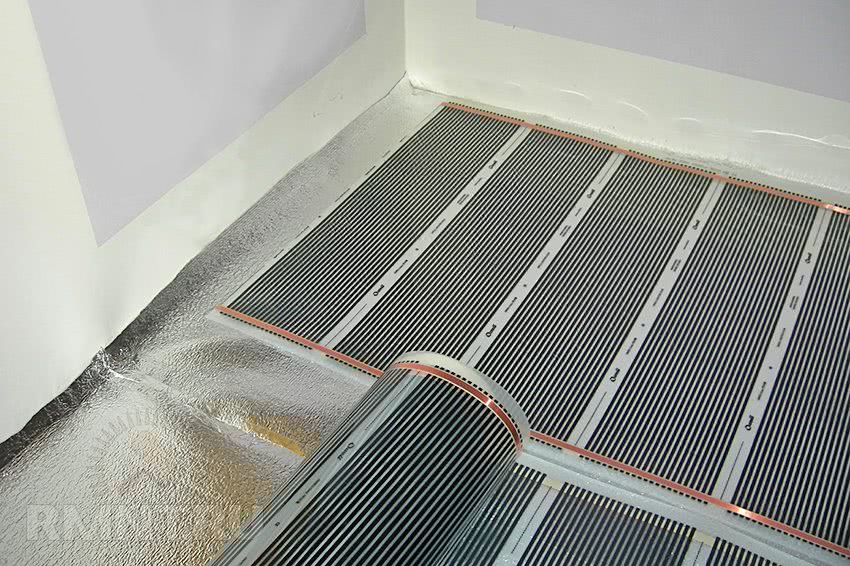

Пленка укладывается на расстоянии не менее 20 см от стены с интервалом между полосами в 3–5 см.

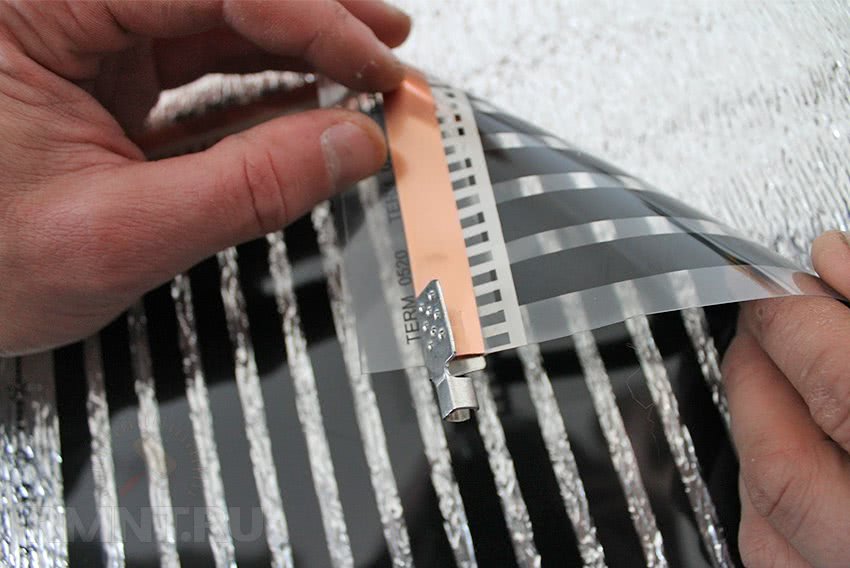

Со стороны монтажа (обычно ближе к месту установки терморегулятора) крепим к медным полосам нагревательной пленки наконечники для подключения питающего провода, вставляем в них провод и крепко зажимаем его в наконечнике плоскогубцами.

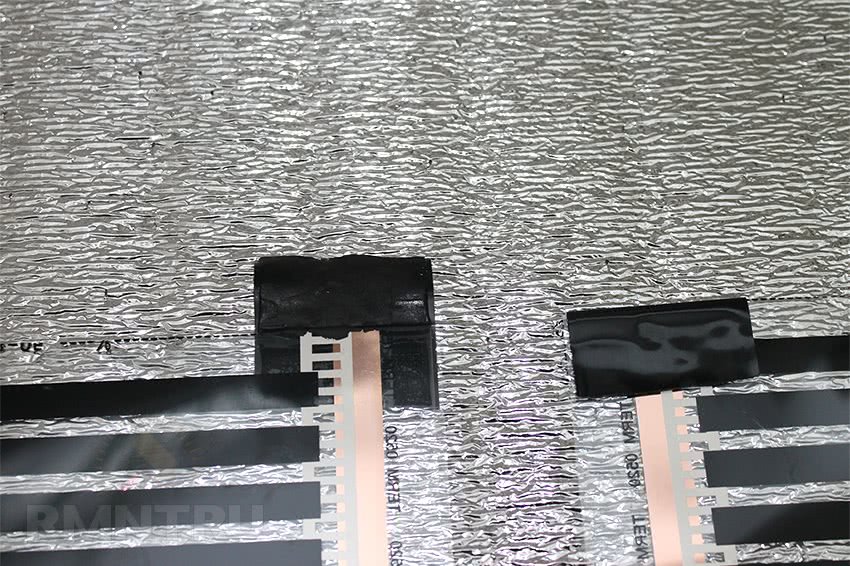

Каждое место подключения изолируется двумя кусочками битумной изоленты (один кладется под контакт, а другой сверху). Надежная изоляция — залог безотказной работы теплого пола.

Подключение полос следует выполнять параллельно. Обратные стороны медных шин, к которым не производилось подключение проводников, следует также заизолировать битумной изолентой.

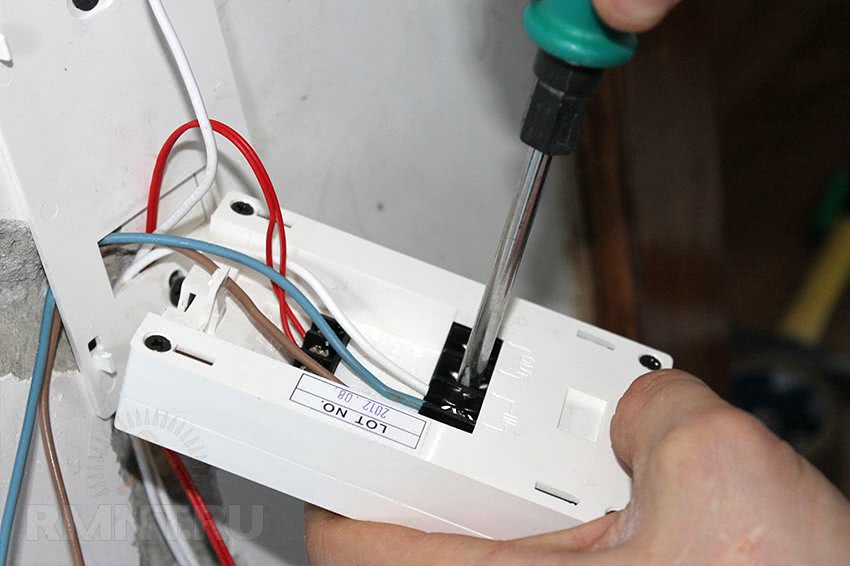

Установка и проверка терморегулятора

После того как монтаж был завершен, провода, идущие от инфракрасных пленок, следует подключить к терморегулятору, равно как и датчик температуры. После окончательной проверки правильности подключения можно подать напряжение и протестировать работу теплого пола.

Завершение установки

Убедившись в работоспособности системы и правильной реакции на изменение заданной температуры, можно переходить к заключительной части монтажа. Вся система накрывается полиэтиленовой пленкой и армирующей сеткой, которые крепятся к полу в промежутках между инфракрасной пленкой забивными дюбелями. После этого поверхность готова к укладке плитки. Производители теплых полов рекомендуют клеить плитку на слой клея 10–15 мм.

Устройство водяного пола под плитку

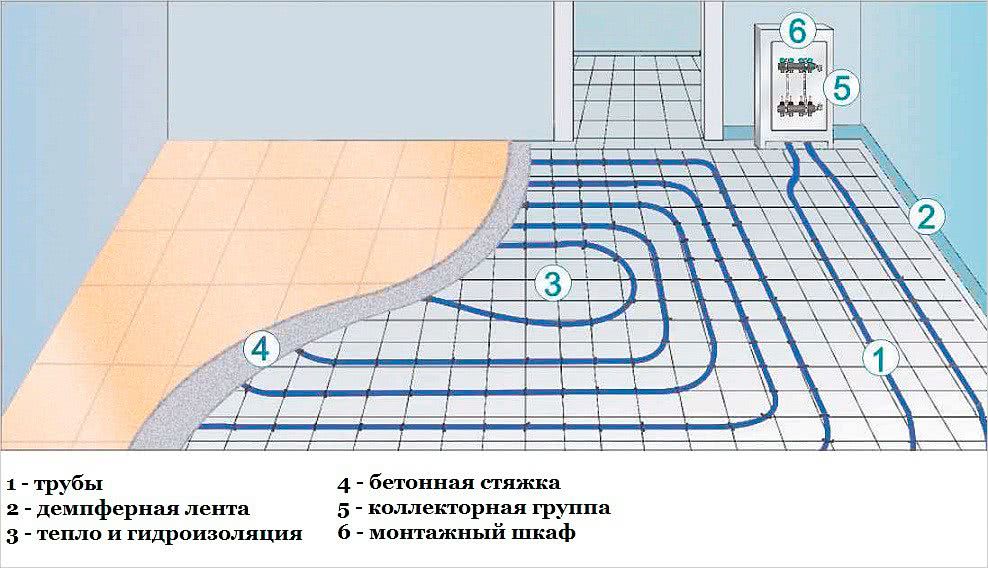

Водяной тёплый пол под плитку состоит из нескольких слоёв. «Пирог» выглядит следующим образом:

• Гидроизоляционный слой — он выбирается от способа монтажа. Если на грунт — полиэтилен или рубероид. На стяжку — специальный материал с мембранным слоем.
• Теплоизоляция — рекомендован плотный пенополистирол.
• Отражатель — фольгированная прослойка, вместо неё можно использовать металлические пластины с каналами для контура.

• Трубы — основная часть конструкции. По ним движется нагретый теплоноситель.
• Основание — по технологии, требуется сплошная поверхность. Лучший вариант — бетонная стяжка. Если монтаж осуществляется «сухим» способом, то в качестве настила под кафель можно использовать: древесину, фанеру или гипсокартон.
• Финишное покрытие — плитка.

Кроме того, устройство оборудуется котлом для нагрева воды, распределительным узлом и насосом.

К выбору материала для каждого слоя тёплого пола следует подходить серьезно, ведь это влияет на толщину «пирога».

Использование матов

Для обогрева используют кабельные или карбоновые маты. Кабельные системы представляют собой сетку, на которой установлен проводник. От рулона отрезают мат определённого размера. Соединение с проводником параллельное.

Для узла соединения необходимы пластиковые муфты, которые изолируют битумным скотчем. Для дополнительной защиты используют гофрированные трубки.

Карбоновые маты выполнены из отдельных стержней, которые соединены между собой посредством провода. Соединение такое же, как и у кабельных матов, параллельное. Все узлы изолируют и защищают гофрой.

Между стержнями или витками кабеля устанавливают термодатчик. Все проводники выводят из помещения и подключают к регулятору; используют УЗО. Систему закрывают клеевым раствором, укладывают плитку.

Корректировать маты, нарушать целостность нагревательных элементов не рекомендуют. Если площадь помещения меньше, чем размер матов, не получается выдержать все нормативы, то используют другую систему.

Оптимальным обогревом душевой кабины является жидкостное напольное отопления. В городских квартирах используют электрические нагреватели, но под кабину или под ванну их не устанавливают. Систему монтируют только на полезную площадь.

YouTube responded with an error: Access Not Configured. YouTube Data API has not been used in project 268921522881 before or it is disabled. Enable it by visiting https://console.developers.google.com/apis/api/youtube.googleapis.com/overview?project=268921522881 then retry. If you enabled this API recently, wait a few minutes for the action to propagate to our systems and retry.

Устройство

Принцип работы системы обусловлен ее видом. Так, водяной теплый пол представляет собой систему труб, монтируемых под полом, по которым циркулирует горячая вода. Трубы подключаются к центральной системе отопления или отдельному бойлеру. Циркуляцию жидкости обеспечивают специальные насосы, поверх системы труб выполняется бетонная стяжка, а уже на нее клеится плитка.

Подогрев пола электрической системой осуществляется с применением нагревательных проводов.

Они могут быть следующих видов:

• отдельными – такой провод укладывается с определенным шагом по всей площади помещения;
• объединяться в маты – более удобный для монтажа вариант.

Существуют и более современные пленочные системы. Источником тепловой энергии в данных конструкциях выступает электричество. Большинство электрических полов не предполагают наличия стяжки, плитка клеится непосредственно на тонкий клеевой слой.

Теплый пол водяной

Самым экономным, эффективным и безопасным вариантом создания автономного нагрева принято считать теплый пол в ванной водяной, представляющий собой систему, помещенную в стяжку и состоящую из трубок (металлопластиковых или пластиковых), по которым передвигается горячий теплоноситель.

Контроль над температурным режимом осуществляется благодаря наличию такого устройства как термостат. Циркуляция теплоносителя производится при помощи входящих в систему специальных насосов.

В коллекторном шкафу находится две трубы, одна из которых (подающая) заполняется теплой водой, поступающей от источника нагрева в систему обогрева. В функциональное назначение другой трубы (возвратной) входит сбор остывающего теплоносителя и подача его обратно в нагревательный прибор.

Обычно потребители для этой цели используют газовый котел, в котором жидкость становится горячей и потом вновь транспортируется в подающую трубу. Как уже говорилось, давление в системе, а значит, непрерывное движение теплоносителя обеспечивает специальный насос.

Водяной пол с подогревом в ванной обладает рядом значительных преимуществ, если сравнить его с электрической системой обогрева:

• экономится электроэнергия, цена на которую имеет тенденцию к повышению;
• нет электромагнитного поля и соответственно, излучения.

Основными недостатками, которые имеет водяной пол, это сложный монтаж и специфика подключения. Дело в том, что в частном домовладении или в квартире, где установлено индивидуальное отопление, проблем с подсоединением к источнику с горячим теплоносителем возникнуть не должно.

А вот что касается квартир с централизованным горячим водоснабжением, то в давно построенных домах запрещено подключать к отопительной конструкции водяной пол. Кроме этого в ванных комнатах таких зданий не предусмотрен обогрев помещения. Подключение допустимо лишь к трубе с горячей водой. Но подобные действия связаны с перепланировкой, а для этого в соответствующих инстанциях нужно получить разрешение. Но, скажем прямо, теплый пол от отопления в квартире все же делают, у многих это получается достаточно качественно сделать.

Процесс монтажа

Как было сказано выше, технология тёплых полов не самая простая в монтаже и без некоторых навыков правильное его осуществление крайне затруднительно. В любом случае ознакомиться с некоторыми аспектами проведения работ будет нелишним.

Работы по монтажу водяного тёплого пола в ванной следует проводить в несколько этапов.

Сначала необходимо демонтировать старое покрытие. Причём речь здесь идёт не только о том, чтобы убрать напольное покрытие, но и снять саму бетонную стяжку до основания. Работы предстоят довольно трудоёмкие и очень пыльные, поэтому необходимо позаботиться о средствах защиты дыхательных путей.
После того как покрытие и стяжка будут демонтированы, основание необходимо максимально выровнять. Для этого лучше всего подходят самовыравнивающиеся смеси. Однако такое выравнивание требуется только в случае перепада высот свыше 10 мм на м2. В остальных случаях будет достаточно просто заделать трещины и сколы, если они будут.
Далее стоит определиться с местом расположения коллектора и прочих элементов управления всей системой. К этим элементам должен обеспечиваться свободный доступ. В то же время, следует расположить трубы таким образом, чтобы не допустить их случайного повреждения во время эксплуатации ванной. Также должна быть составлена схема всей системы. Таким образом, будет не только проще рассчитать количество необходимого материала, но и станет наглядно видно, как будут расположены трубы, а значит, появится возможность более тщательно всё обдумать.
Затем на поверхность основания укладывается гидроизоляция. Обычно используются рулонные материалы, листы которых укладываются внахлёст по всей площади
Особое внимание стоит уделять герметичности стыков, которые лучше дополнительно проклеить специальной лентой. А также не следует забывать делать напуск на стены
Вполне достаточно будет 10 см.
Чтобы тепло от труб системы не уходило вниз, поверх гидроизоляции необходимо уложить слой утеплителя. В качестве оного можно использовать и сыпучий керамзит и плиты полипропилена. При этом стоит помнить, что толщина теплоизолирующего слоя должна быть не менее 10 см, если речь идёт о первом этаже многоквартирного дома или частного домовладения и 5 см, в случае, когда тёплый пол монтируется в комнате, расположенной над отапливаемым помещением.
Поверх утеплителя укладывается армирующая сетка. Она будет служить для более прочного соединения стяжки с поверхностью основания.
Далее на специальных опорных элементах, на некотором возвышении от армирующего слоя, укладываются сами трубы системы тёплого пола. Начинать укладку рекомендуется от дальней стены. Расстояние между трубами высчитывается индивидуально, исходя из площади поверхности конкретного помещения, но в большинстве случаев будет достаточно 30–50 см

Важно добавить, что расстояние между крайними трубами системы и стенами помещения не должно быть менее 8 см.
Затем трубы подключаются к коллектору, и вся система проверяется на работоспособность. Если выполненные работ не вызывают нареканий и всё функционирует, то можно переходить к дальнейшим этапам.
После проведения предыдущих этапов работ можно переходить к выполнению бетонной стяжки пола

Для этого лучше всего подходят специальные бетонные смеси, но можно её изготовить и самостоятельно. Для этого 1/3 смешивается цемент и песок, которые необходимо разбавить водой и перемешать до получения однородной массы вязкой консистенции. Стяжка выполняется по маякам и должна иметь толщину не менее 7 см, иначе появится риск её растрескивания.
Далее поверх стяжки укладывается финишное напольное покрытие.

На этом основные этапы работ по монтажу системы водяных тёплых полов можно считать завершёнными.

Инфракрасный тёплый пол в ванной

Сверху на теплоизолятор ничего укладывать не требуется.

3 Монтаж нагревательной плёнки.

Для работы потребуется:

• Нагревательная плёнка;
• Скотч;
• Строительный нож;

Уточним про ширину плёнки. Это очень щепетильный момент. Дело том, что ширина свободного пространства в ванной комнате, где будет уложена инфракрасная плёнка, как раз совпадают по размеру с моделями некоторых производителей. В продаже встречаются плёночные полы шириной:

Шаг реза, 15-20-25 см (в зависимости от модели). Длина ванной комнаты 1,8-2 м. Между стеной и плёнкой должно оставаться не менее 5 см.

При выборе, следует постараться и найти именно такой материал, который бы вписался целиком, без дополнительных подрезок. Это на порядок повысит надёжность всей системы.

Если материал подобран с соблюдением всех требований, то его монтаж крайне прост. Плёнка разматывается и укладывается на теплоизолятор «блестящей» стороной вверх. Тщательно выровняйте её, чтобы со всех сторон до стен оставалось одинаковое расстояние.

Фиксация на данном этапе временная, с помощью скотча на каждой стороне плёнки.

4 Подключение питания, системы управления и проверка.

Для работы потребуется:

• Термодатчик;
• Терморегулятор;
• Кабели силовые;
• Провода к термодатчику;
• Скотч армированный;
• Гофротруба;
• Битумная гидроизоляция;
• Нож строительный;

Термодатчик должен располагаться под плёнкой, на расстоянии 20 см от стены. При этом, сверху над ним не должно быть слоя карбона.

Для этого, в пеностекле вырезают небольшую канавку, как для самого датчика, так и для проводки. Разместив внутри прибор, канавку заклеивают скотчем, а провода подводят к стене.

Подключение плёнки осуществляют через специальные клеммы. Они вставляются между защитными слоями нагревательного элемента, в местах выхода медной шины. Затем плоскогубцами каждая клемма обжимается и тщательно закрывается битумной изоляцией.

Для питающего кабеля тоже вырезается канавка. Желательно проложить её по кратчайшему маршруту до ближайшей стены, а затем уже вдоль угла до места изгиба к терморегулятору.

На стене необходимо проштробить бороздку. Кабель и проводку от термодатчика просовывают сквозь гофротрубу, и в таком виде замуровывают в стене.

Подключение к терморегулятору осуществляют согласно инструкции

ВАЖНО: не перепутайте контактные группы при подключении

Сразу же после этого проводят проверку работоспособности. На терморегуляторе выставляют температуру нагрева 23-25˚C и на 1-2 минуты включают питание. Если цепь собрана правильно, то ощущается поток тепла.

5 Создание защитного покрытия.

Сверху, на нагревательный элемент, настилают полиэтиленовую плёнку с 10-тисантиметровым нахлёстом на стены. Для дальнейших работ потребуется:

• Рейка деревянная 1 х 2 см;
• Шуруповёрт;
• Сверло ø 3мм;
• Саморезы 25 мм;
• Силиконовый герметик;
• Лист ГВЛ;
• Чёрная краска;
• Ножовка.

На инфракрасной плёнке есть линии отреза. Они расположены с шагом 20-25 см. Ширина их ≈2,5-3 см. Вот именно на это место, необходимо уложить рейку широкой стороной. Высота будет всего 1 см. Количество таких опорок, в зависимости от длины плёнки будет варьироваться от 8 до 10

ВАЖНО: две рейки, должны располагаться в углах, уже не на плёнке

В каждой из них, строго по центру, просверливаются 2 отверстия, и через них они фиксируются в пеностекло. Перед вкручиванием самореза, выдавите несколько капель силиконового герметика внутрь дырочки.

СОВЕТ: делайте отверстия строго по одной линии, в дальнейшем это поможет при фиксации ГВЛ .

Поперёк этих реек, на теплоизолятор. укладываются ещё две опорки, по всей длине комнаты, с аналогичной фиксацией.

ГВЛ вырезается по размеру, но перед его укладкой, нижнюю сторону надо покрасить чёрной краской.

Объяснение: идеально чёрная поверхность гораздо лучше поглощает любое излучение .

Уложенный лист фиксируют в 6-8 точках саморезами

ВАЖНО: саморезы должны закручиваться через рейку. Поэтому отмечайте места расположения реек на стене

Перед вкручиванием самореза, обязательно просверливают отверстие и заливают внутрь немного силикона.

После этого этапа, опять проводят проверку работоспособности системы.

Укладка кафельной плитки.

Приклеивание плитки на такой идеально ровной поверхности занимает не более часа. Для работы потребуется:

Клей наносят сплошным слоем. Стремитесь добиться минимальной толщины клеевой смеси.

Выбирая плитку, постарайтесь подобрать такую, чтобы она строго вписывалась в размер и не требовала подрезки.

Проверяйте каждый элемент на горизонтальность с помощью уровня.

Включать нагрев до полного застывания клея запрещено!

После высыхания клея, то место в помещении где нет тёплого пола, заливают быстросохнущей самовыравнивающейся стяжкой, заподлицо с кафельной плиткой.

Создание электрического теплого пола

Перед тем, как выполнить утепление пола в ванной до момента укладки системы специально подводят электрокабель к термостату и в завершение заливают стяжку под черновую основу.

Затем приступают к укладке теплоизолирующего фольгированного материала. Если утеплитель не имеет отражающей пленки, задействуют алюминиевую фольгу. Сверху слоя теплоизолятора помещают армирующую сетку, и тогда кабель не будет перегреваться.

Монтируют систему обогрева согласно спроектированной схеме. Кабель фиксируют скотчем или при помощи специальных клипс, наблюдая за тем, чтобы он не перекрещивался. Желательно соединять электрический кабель с нагревательным в месте, максимально приближенном к термостату. В свою очередь терморегулятор располагают на расстоянии 80-100 сантиметров от поверхности пола.

Гофротруба плюс термодатчик должны выступать над поверхностью стяжки. Вновь измеряют сопротивление кабеля и ожидают, пока раствор застынет. В стяжке не допускаются пустоты, иначе велика вероятность, что кабель перегреется. Систему не включают ранее, чем через 28 дней, до тех пор, пока бетон достигнет максимальной прочности.

Пошаговая инструкция монтажа теплого пола с водяным подогревом

Монтаж тёплого пола с водяным подогревом сложнее, чем электрического пола

Особое внимание нужно уделить установке водопроводных труб, чтобы они не лопнули от перенапряжения и высокой температуры. Этот вид проигрывает электрическому, поскольку у него отсутствует возможность регулировать температуру. Вместе с тем он обеспечивает ровный прогрев всего помещения

Вместе с тем он обеспечивает ровный прогрев всего помещения.

Подготовка

Поверхность должна быть идеально ровной, чтобы проблем с монтажом не возникло. Это необходимо для хорошего прохода воды. Старое напольное покрытие и стяжку нужно удалить, то же самое касается системы гидроизоляции.

Подготовительные работы затрагивают следующие этапы:

1. Установка новой стяжки высотой 3-7 мм.
2. Система гидроизоляции. Подойдёт полиэтиленовая плёнка. Покройте пол демпферной лентой, сверху уложить утеплитель, чтобы предотвратить утечку тепла через нижнюю часть. Если водяной пол используется в качестве дополнительной системы отопления, будет достаточно пенофола.
3. В домах, расположенных на первом этаже или над неотапливаемыми помещениями лучше использовать керамзит.
4. Сверху укладывается армирующая сетка для закрепления стяжки.

Подключение

Подключение водонагревательных труб может происходить следующим образом:

• Улитка. Трубы укладываются по периметру помещения, сужаясь к центру и образуя так называемую улитку. Каждый ряд прокладывается теплоносителем. Способ подходит для смещения центра системы в центр комнаты в помещениях большой площади.
• Змейка. Труба устанавливается волнами: идёт вдоль наружной стены и в следующем ряду возвращается назад. Подходит для ванных небольшого размера.
• Меандр. Комбинированная схема, которая подходит для ванных стандартного размера. Петли змейки размещаются параллельно, что обеспечивает движение тёплого и охлаждённого теплоносителя по трубам.

Монтаж теплого водяного пола

Следующий этап – укладка трубопровода. Трубопровод крепится по обозначенной линии, на расстоянии около 1 метра. Если используется проволочный метод крепления, лучше оставлять достаточный зазор между рядами, в противном случае трубопровод может деформироваться уже через несколько лет. Починить его своими усилиями будет непросто.

Водонагревательные трубы устанавливаются одним из следующих способов:

• Стягивающий хомут из полиамида. Трубы быстро крепятся прямо к монтажной сетке.
• Фиксирующий трак подразумевает U-образную планку из ПВХ, ложится под трубы диаметром от 16 до 22 мм.
• Распределительная пластина из алюминия. Не подходит для плитки, используется только при укладке пола из дерева.
• Крепёжная стальная проволока.
• Маты из полистирола.
• Степлер и фиксаторы. Способ быстрой фиксации к системе теплоизоляции.

Стяжка

Для стяжки водяного пола используют:

• Смесь, хорошо проводящую тепло. Состав может быть самым разным.
• Классический бетон с добавлением пластификатора.

Высота стяжки – 3-7 мм. Закладывать стяжку нужно после полной укладки водопроводных труб под заданным давлением. В среднем бетонная стяжка сохнет от 25 до 30 дней.

Типы систем обогрева теплый пол

Чтобы реализовать затею, нужно ознакомиться с современными разновидностями панельного отопления. Сейчас для пользователей доступны 2 варианта обогрева:

1. Электрический. Набрал большую популярность в последние несколько лет. До этого применялся исключительно водяной теплый пол для душевой, туалета, ванной и других комнат в доме. Причиной тому стал легкий монтаж. Укладывать электрические системы обогрева проще в силу того, что не требуется стяжка. Установить такой теплый пол можно самостоятельно, без помощи специалистов. Но все же допускается и монтаж под бетонную стяжку.

Особой разновидностью электрического обогрева является инфракрасный или пленочный теплый пол. Появились на современном рынке совсем недавно, но уже успели завоевать свою целевую аудиторию.

Примечательно, что электрические пленочные системы можно монтировать не только на перекрытие, но и на вертикальные плоскости (стены, за зеркалом), наклонные поверхности. При этом стяжка совершенно не нужна (когда при монтаже кабельных и матовых теплых полов она может использоваться). Это упрощает и демонтаж подогрева в случае переезда.

1. Водяной. Такие системы состоят из труб. Могут использоваться металлопластиковые, медные, стальные и пластиковые. По ним циркулирует подогретая вода.

Трубы монтируются непосредственно в пол, а после делается стяжка. В конце нужно использовать финишное покрытие. Подойдет любой материал. Теплота от труб передается стяжке и напольному покрытию.

Наладка системы проводится термостатом, который предоставляет возможность выбирать необходимый температурный режим.

К преимуществам системы относят:

• малую стоимость оборудования и используемых материалов;
• максимальную безопасность для человека;
• дешевизна использования подогрева.

Среди недостатков стоит выделить сложность установки, особенно в малых помещениях, как туалет или ванная.

Устанавливать такую систему следует перед монтажом акриловой ванны, чтобы сантехнический прибор не мешал процессу укладки.

Преимущества термостатического комплекта

Комплект позволяет при помощи головки с термостатом и клапана регулировать температуру воды от +8 до 32 градусов. Для этого не требуется электроэнергии. Спуск воздуха из системы производится, при помощи специального автоматического клапана. Все комплектующие комплекта монтируются в распределительной коробке, которая укрепляется на высоте не ниже 40 см. Подключение к сети водоснабжения теплого пола осуществляется при помощи фитингов для металлопластиковых или полипропиленовых труб. Крепление распределительной коробки на стене осуществляется при помощи специальных креплений. Конструкция распределительной коробки позволяет выполнить устанавливать её как в цементной штукатурке, так и за стенами из гипсокартона или других строительных материалов. После монтажа пола при помощи этой системы не остаётся каких либо выступающих частей. Включение отопления пола или регулировка его температуры  нагрева производится простым поворотом термостатической головки, немного выступающей над стеной.

Как уложить водяной теплый пол

Плоскость комнаты, куда планируется монтировать обогрев и установка акриловой ванны, должна быть ровной, не иметь уклонов, ям. Чтобы избежать непрофессиональной установки, следует применять самовыравнивающие составы, делая стяжку.

Этапы укладки:

1. Установка коллектора. Монтаж проводится на стену. Стоит отметить, что плоскость должна быть идеально вертикальной. Лучше всего выстраивать уровень лазерным или водяным прибором. Все отклонения могут повлечь за собой некорректную работу всего отопления.
2. При организации водяной системы демпферная лента используется для оклеивания периметра туалета или душевой комнаты.
3. Далее нужно применять изоляцию. Если она не имеет креплений для фиксации труб, то следует установить планки с замками с шагом 50 см.
4. Укладка труб. При этом нужно не перегибать трубы под акриловой ванной, чтобы избежать механических поломок. Далее идет присоединение труб через фитинги к коллектору.
5. После подключения коллектора проводятся тестовые пуско-наладочные работы. При этом температура и давление постепенно увеличиваются. Между последовательными увеличениями рабочих параметров следует выдержать минимум 4 часа. Если не наблюдаются протекания под акриловой ванной, то следует приступать к испытаниям при опресовочном давлении.
6. После удачного тестирования на трубы нужно уложить армирующую сетку. Далее заливается стяжка. В зависимости от мощности отопления выбирается толщина бетонной заливки. Стяжка засыхает минимум через 3 недели. После этого теплый пол в туалете или душевой запускается на минимальную мощность.
7. После полного высыхания стоит накрыть финишным покрытием. При укладке плитки или камня стоит помнить, что чем толще будет слой, тем дольше будет прогреваться помещение.

Почему именно инфракрасный теплый пол. Выбор инфракрасных пленок для обогрева

• пленочный пол
• пол с кабельным подогревом
• греющий мат
• водяной теплый пол

Остановимся подробно на монтаже теплого пола с подогревом от инфракрасной пленки в ванной комнате. Таким же способом можно будет сделать пол в спальне, гостиной и т. д., то есть приобретенный опыт сослужит хорошую службу.

Из всего многообразия пленок на отечественном рынке хорошие рекомендации по отзывам пользователей у торговых марок Enerpia, Rexva и Q-term. Основные технические параметры для выбора изделия — это максимальная потребляемая мощность (Вт/м2) и ширина полосы (мм). Среди вышеуказанных инфракрасных пленок нет каких-либо значительных различий по техническим характеристикам, а разница в цене объясняется маркетинговой политикой кампаний-производителей.

Для нашего проекта мы выбрали пленочный теплый пол Q-term с шириной ленты 500 мм и максимальной мощностью 220 Вт/м2.

Сравнительная таблица инфракрасных пленок:

Похожие записи:

Сначала грунтуют или шпаклюют: нужно ли грунтовать стены перед финишной или стартовой шпаклевкой Светодиодные ленты в интерьере комнат Обрешетка под профнастил: выбор, расчет, технология установки Как и чем скрыть стыки линолеума: обзор лучших способов + инструкции как сделать Зал в квартире (200 фото лучших идей): правила зонирования. обзор последних трендов 2021 года, как обустроить гостиную комнату Дизайн дома из клееного бруса
