Как штробить стены под проводку своими руками

Оглавление

Конкретные особенности штробления

Далее мы рассмотрим детально штробление стен из разных материалов.

Чем делать штробы в древесине

Для деревянных стен подходят все вышеперечисленные инструменты за исключением перфоратора. Вместо зубила лучше применить стамеску, но принцип работы остается прежним. Создайте два параллельных пропила на одинаковом расстоянии и удалите древесину между ними с помощью стамески. Также могут использоваться более специфические инструменты:

Циркулярная пила позволяет делает ровные штробы, но требуется высокий навык владения прибором. Принцип основан на повторных проходах циркуляркой и постепенном расширении пропила до нужной ширины.
Фрезер ручного типа позволяет создать аккуратную канавку. Чтобы это сделать, к стене крепят направляющую планку и вдоль нее ведут инструмент, делая ровное углубление. Затем оно расширяется до нужной ширины. Для такой работы нередко применяют специальную фрезу, но можно справиться обычной насадкой, формирующей паз.

Таким образом, инструментов для штробления древесины больше, как и возможностей сделать это. В идеале нужно выбрать один из перечисленных инструментов, поскольку они предназначены для работ по дереву.

Чем проделать канавки под проводку в газобетоне

В идеале следует использовать ручной штроборез для газобетона, поскольку блоки легко поддаются такой обработке. Инструмент представляет собой металлическую трубку с рукоятью и выступом на другой стороне. Он просто в применении, оставляет после себя минимальное количество пыли. Альтернатива – использование циркулярной пилы или болгарки УШМ, но нужна будет хорошая защита для дыхательных путей.

Есть определенные нюансы. Стены из газобетонных или пенобетонных блоков нередко содержат арматуру, поэтому процесс их штробления требует особого подхода. Перед проделыванием углублений убедитесь, что ваши действия не приведут к снижению прочности и целостности конструкции.

Штробление стен из кирпича

Если нужна прокладка проводки в доме без отделки на стенах, то обычно штробированием не занимаются. Вместо этого на кирпичной стене устанавливается плоский кабель, имеющий жилы необходимого сечения, после чего он прячется под слоем штукатурки толщиной от 30 мм. Этого достаточно для того, чтобы спрятать кабель 3×2,5 или 3×4. Провод большего сечения используется намного реже.

Штробление стен, если оно все-таки требуется, производят любым из перечисленных инструментов. Процесс идентичен созданию углублений в бетонных стенах. Однако кирпич мягче и лучше поддается обработке.

Штробление гипсокартона

Листы гипсокартона очень тонкие, поэтому делать в них штробы невозможно. Обычно кабель прячется под хрупкой конструкцией листа, а единственным вариантом может стать высверливание отверстий, необходимых для установки розетки или посадочного места под выключатель. Делается это при помощи перфоратора.

Штроба в кафельном полу

Кафельная плитка зачастую используется в качестве отделки в ванной комнате или на кухне. Нередко возникает необходимость проделывания штробы в стене. И проблем в этом плане быть не должно: единственный нюанс – требуется установка специальных алмазных кругов на болгарку или штроборез. Чтобы исключить образование трещин в кафельной плитке, избегайте применения перфоратора.

Нюансы с несущими стенами

Перед выполнением ремонта, связанного с прокладкой новой или заменой старой электрической проводки, нужно составить проект. Потребуются утвердительные документы, в которых указывается расположение несущих стен и возможность проделывания в них углублений. В полученном плане четко указано, где, куда и как прокладывать кабель, какой ширины и глубины должны быть штробы и т. д.

Если у вас есть сомнения насчет целесообразности и допустимости проделывания штроб в несущей стене, то попробуйте получить соответствующее разрешение в БТИ. Организация, занимавшаяся проектированием дома, предоставит все документы и уточнит запас прочности здания. Разрешение будет выдано в большинстве случаев.

Штробление стен под кондиционер

Особо габаритные штробы требуются для установки стандартных кондиционеров, состоящих из внутренних и наружных блоков. По ширине штроба должна быть не менее 60, глубине – 50 мм. Это позволит спрятать все медные трубки с утеплительными материалами, провода и гофру, используемую в качестве отвода конденсата.

Как проводится штробление: основные этапы

Перед началом резки стен нужно убедиться, что по пути прохождения новой электропроводки не находятся старые кабели под напряжением. Для определения используется специальный бесконтактный индикатор, который позволяет найти провода под слоем штукатурки, плитки и других отделочных материалов. Он работает по принципу металлоискателя и при нахождении источника, отражающего магнитное поле, подает сигнал. Обнаруженные силовые линии отмечают на стене.

Подготовка

Теперь поверхность нужно тщательно подготовить — удалить остатки старых отделочных материалов. При попадании в рабочую часть аппарата они могут вызвать короткое замыкание и выход его из строя.

Чертеж

Следующий шаг — зарисовка чертежа, где отмечается расположение будущей проводки, выключателей, розеток, распределительных коробок. Составлять схему разводки нужно так, чтобы минимизировать количество поворотов штробы. Идеально, если до каждой точки подключения будет один поворот.

Разметка

Схема переносится на натуру с помощью карандаша и рулетки. На стенах подробно отмечаются линии прокладки кабелей и других элементов. Для экономии времени удобно использовать лазерный уровень. Перед началом работ не помешает ознакомиться с нормативами по СНиП 3.05.06-85, где подробно описывается каждая операция по штроблению.

Укладывать провода рекомендуется строго вертикально или горизонтально. Уклон допускается только при монтаже проводки в наклонных стенах, например в мансардных помещениях.

Глубина и ширина борозды зависит от толщины кабеля. Для трехжильного электропровода толщиной 1 см глубина составляет около 3 см.

Нарезка борозд

После того, как учтены основные моменты, можно приступать к штроблению. По правилам техники безопасности надеваются средства индивидуальной защиты, а форточки открываются для проветривания.

Прокладывание штробы под проводку

Маскировка кабелей в толще стен обеспечит им надёжную защиту

Глубина прокладываемой штробы зависит от сечения и количества проводов, которые будут впоследствии фиксироваться в борозде. Считается, что максимально допустимая глубина прорези не может превышать 2,5 см. Кроме того, при штроблении несущих стен длина одной борозды должна быть не больше 3 м.

Рассмотрим подробно, как осуществлять процесс штробления стен, используя в работе те или иные инструменты:

Проделывание борозд при помощи молотка и зубила. Вначале на стене рисуют линии, которые обозначают границы будущего углубления. Затем с помощью зубила вдоль этих линий проделывают бороздки размером с 2 ширины острия инструмента. Потом зубило устанавливают поперёк ложбины и вбивают его вглубь молотком, после чего снимают верхний слой стены. Таким образом проделывают работу вдоль всей разметки, а затем углубляют штробу на 2,5 см. Отметим, что такой способ не подходит для штробления бетонных стен, так как они слишком твёрдые.
Штробление стен с использованием болгарки. Чтоб проделать борозду с помощью болгарки, инструмент вначале нужно оснастить алмазным диском, ведь только он без проблем справится с бетонной или кирпичной конструкцией. После нанесения разметки на рабочую поверхность, вдоль отмеченных линий с помощью болгарки делаются параллельные надрезы. Эти надрезы станут границами будущей штробы, внутреннее же пространство придётся выбивать зубилом либо перфоратором на желаемую глубину. Болгарка позволяет сделать борозду ровной и аккуратной, но в процессе работы в воздух выделяется много пыли. Если штробление осуществляют как минимум 2 человека, один из них может сразу же убирать пыль промышленным пылесосом.
Штробление с помощью перфоратора. Как и в предыдущих случаях, сначала на стену маркером наносят границы будущего углубления. Чтоб проделать штробу перфоратором, понадобятся две насадки: бур и лопатка. При помощи бура вдоль всей разметки проделывают отверстия глубиной по 2,5 см. Расстояние между ними должно составлять примерно 10-15 мм. Затем, используя лопатку, вдоль этих отверстий выбивают борозду. В процессе работы держать инструмент поперёк разметки не рекомендуется, поскольку это приведёт к лишним сколам в стене. Перфоратор позволяет работать быстро и оставляет после себя мало пыли, но канавка получается неровной по краям.
Работа со штроборезом. Штроборез по принципу действия мало чем отличается от болгарки. В такое приспособление встраиваются две алмазных пилы, которые делают ровные и параллельные прорези в стене. Расстояние между дисками можно регулировать в соответствии с намеченными размерами штробы. Ещё одним элементом штробореза является кожух, с помощью которого определяется глубина канавки. К кожуху можно сразу присоединять трубу пылесоса, что позволит минимизировать количество пыли, выделяемой в окружающую среду.

Штробление кирпичной стены

Штроборез быстро и качественно проделает углубления в кирпичной стене

Осуществить штробление кирпичной стены с применением только молотка и зубила довольно тяжело, поэтому для работы следует выбрать более мощные приспособления, к примеру, перфоратор или болгарку. Молоток и зубило также пригодятся в работе, с их помощью можно откорректировать некоторые мелкие детали.

Особенности работы с бетонной стеной

Бетонную стену удобнее всего штробить перфоратором

Бетон – прочный и твёрдый материал, так что проделать в нём штробу с помощью зубила вряд ли получится. При работе с такими стенами можно пользоваться болгаркой или штроборезом, но оптимальным инструментом считается перфоратор. По своей мощности он превосходит вышеописанные приборы и предназначен как раз для работы с твёрдыми материалами.

Чтоб в процессе штробления выделялось как можно меньше пыли, стену иногда предварительно увлажняют. Но следует заметить, что работать с влажной поверхностью при помощи перфоратора немного сложнее, чем с сухой.

Штроборез и болгарка также могут использоваться для прокладывания борозд в бетонных стенах, но такими приспособлениями можно будет только прорезать границы штроб, а само углубление всё равно придётся выбивать перфоратором.

Всегда ли нужно штробление

Этот процесс может быть выбран теми собственниками квартир, которые не желают заниматься полноценным ремонтом. Выбор этого метода обусловлен желанием сэкономить на стройматериалах и найме специалистов.

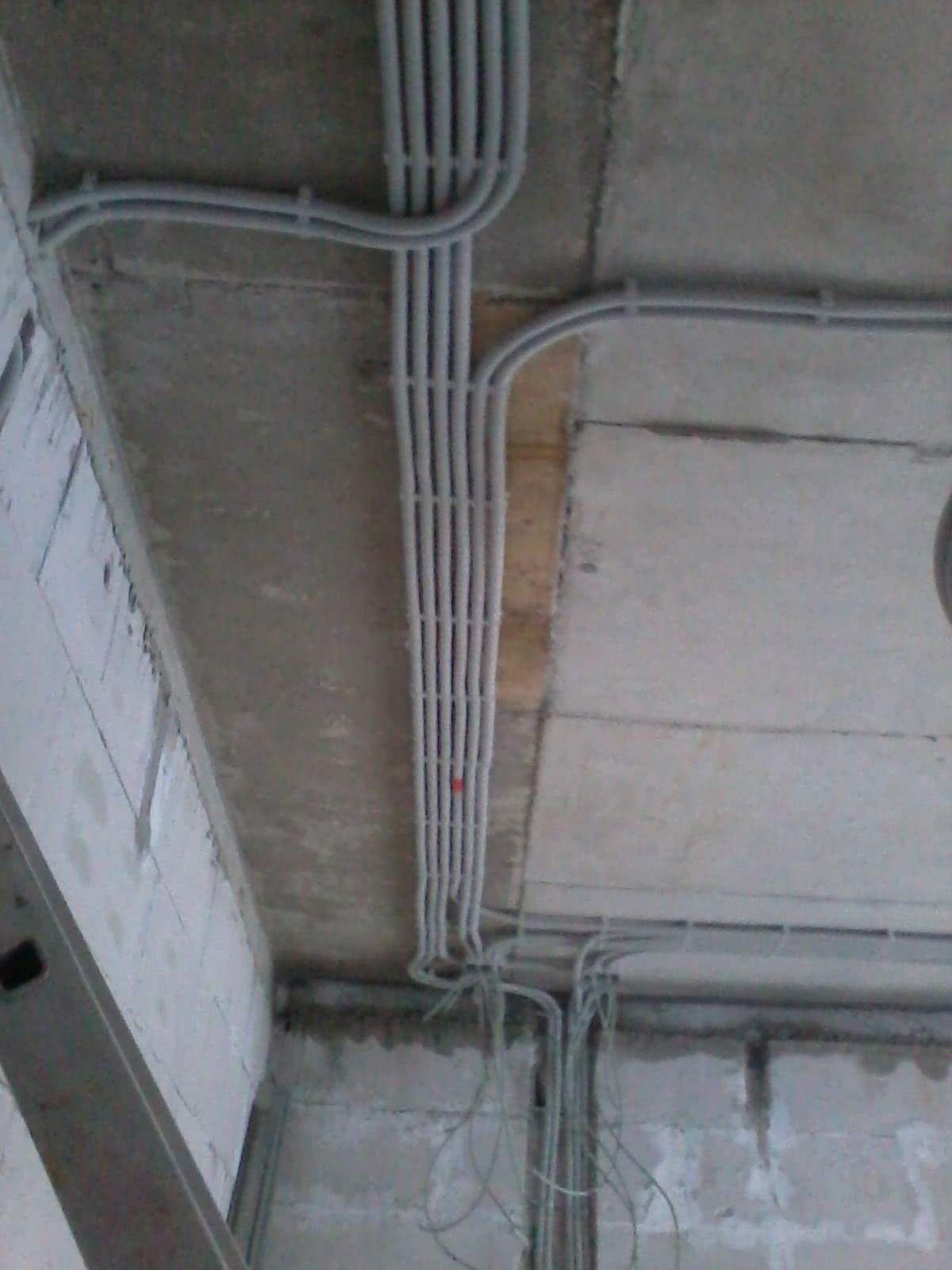

Замена проводки без штробления может быть сделана следующими способами:

открытый метод;
использование старых штроб;
старая проводка.

В первом случае провод помещают в плинтусах. В процессе ремонта широко используют гофры и кабель-каналы; устанавливают коробы. Проводку в квартире без штробления может сделать специалист за небольшую плату. А вот прокладка в стене каналов под электрический провод повлечет за собой существенные финансовые расходы. Кроме того, придется выделить средства на покупку отделочных материалов. Работа профессионального штукатура также потребует расходов.

Сделать штробы можно вручную и при помощи оборудования. Лучше всего использовать штроборез с подключенным к нему промышленным пылесосом. Недостатком такого прибора является его высокая стоимость, поэтому в домашних условиях можно воспользоваться для прокладки каналов болгаркой с алмазным диском. Возможна проводка без штробления стен. Многих владельцев квартир этот вариант привлечет отсутствием пыли.

Требования к штроблению стены.

Прежде чем начать выполнение ремонтных работ, необходимо изучить основные требования к штроблению стены. Ниже представленная информация, поможет в составлении схемы по расположению будущей электропроводки и необходимых комплектующих в помещении (розетки, выключатели, элементы освещения).

Штробу (углубление) следует располагать строго горизонтально или вертикально. Поэтому ни каких линий под углом быть не должно
Максимальное расстояние от распределительной коробки до розетки или другого электроприбора, не должно превышать трёх метров
Борозды должны иметь определённые размеры. Максимально допустимая глубина штробы, не должна выходить за пределы 25 мм, и больше 30 мм в ширину
Производить штробление на несущих конструкциях, плитах перекрытия и в углах запрещено. Данные действия могут повлиять на устойчивость конструкции в целом. Исключением может быть, если вы получите одобрение на проведение подобных работ от муниципального органа
Спланируйте расположение проводки так, чтобы было как можно меньше изгибов. Ведь в этих местах кабель особенно нагревается при эксплуатации, что может привести к печальным последствиям
Необходимо соблюдать следующие минимальные отступы: от системы отопления-40 см, от дверей и оконных проёмов-10см, от потолка и напольного покрытия-15 см

Это были основные пункты на которые следует обратить внимание при выполнении ремонтных работ

Сверление или штробление

Высверливание ниш подрозетников — это одна из самых трудозатратных операций при монтаже всей черновой электрики.

Зачастую, для изготовления 3-х отверстий под углубленный блок розеток, уходит не меньше времени, чем на все вместе взятые штробы, походящие к этой нише.

На сегодняшний день существует три основных способа выполнения этой работы:

алмазная коронка + перфоратор безударного типа

буровая коронка ударного типа для перфораторов SDS plus или SDS max

стенорезная машинка с дисками на 230мм

Самым простым, быстрым и эффективным по трудозатратам является третий вариант. Почему это именно так, можно объяснить несколькими доводами.

максимальная универсальность

Стенорез-штроборез справляется с любым материалом, начиная от пеноблока и заканчивая высокопрочным армированным бетоном. Соответственно коронки ударного типа SDS plus здесь отпадают.

При попадании на арматуру, коронок просто не напасешься. Это только в рекламе они режут ее как по маслу.

деликатное отношение к поверхности

Допустим у вас есть кладка, которую положили буквально пару дней назад, затем отштукатурили и на первый взгляд все высохло. Но стоит подолбить ее перфоратором SDS max и вы убедитесь, что штукатуров придется вызывать еще раз. Либо самому выполнять работу за них.

Даже с учетом того, что у перфоратора есть возможность работать “вполсилы”, это не гарантирует, что между блоками в стыках не появятся микротрещины, которые со временем станут еще шире.

При резке стенорезом, материал стен совершенно не сопротивляется диску, поэтому подобных повреждений здесь не происходит. Более того, после вырезания штробы или ниши, можно применить обычную стамеску, и аккуратно выдолбить все что нужно изнутри.

Опять же без использования перфоратора и его ударов.

Конечно, профессионалы могут сделать аккуратные отверстия перфоратором и в голой не отштукатуренной бетонной стене. Однако электрику правильно делать именно после штукатурки, а не до.

арматура

Не всегда SDS-max перфоратор может пройти и прорезать арматуру. А в этом случае ни о каких углубленных подрозетниках 60мм и монтаже проводки без распаечных коробок и не мечтайте.

Правда при данной работе, никогда не забывайте про такой фактор, как несущие стены. О том, можно ли штробить в них и если да, то каким именно образом, читайте более подробно в конце статьи.

Технология штробления стен

Электропроводка прокладывается в бетон на первой стадии проведения мероприятий по ремонту. Штробить в заселенном помещении не рекомендуется, так как работа очень пыльная. Для начала необходимо убрать мебель, оргтехнику и т.д. Если это невозможно, то накрыть их пленкой или другим материалом, чтобы защитить от пыли. Также понадобится строительный пылесос, с помощью которого нужно будет убирать мусор и пыль.

Подготовка помещения и разметка рабочей поверхности

Перед началом работ необходимо свериться с планом местонахождения старой проводки. Если такого плана нет, то с помощью тестера или индикатора нужно её обнаружить и отметить, как она проходит. Старую проводку лучше всего обесточить, но если это невозможно, то постараться проложить новую не пересекаясь с ней. Это нужно для предотвращения получения травм от электрического тока.

Новый маршрут электропроводки отмечается на стенах. Разметка ведется от распределительных коробок до всех точек подключения.

Основные правила штробления

Во время работы должна быть обеспечена защита рук, глаз и органов дыхания. Для этого используется респиратор, прочные перчатки и защитные очки. Рекомендуется проводить штробление при наличии резинового коврика под ногами.

Важно соблюдать следующие правила:

Штробы выполняются параллельно главным конструкциям строения в вертикальном или горизонтальном виде. Исключением является мансарда, там штробление можно проводить по основе с наклоном.
Горизонтальные штробы производят отступив не менее 150 мм от перекрытий. Вертикальные борозды производятся с отступом не менее 100 мм от дверных и оконных проемов, а также углов.
Расстояние между бороздой штробы и газовыми трубами должно быть не менее 400 мм.
В несущих стенах горизонтальные штробы производить не рекомендуется.
Запрещено использовать межплитный шов вместо штробной борозды.
При толщине конструкции превышающей 8 см, электропроводку прокладывают кратким путем, если меньше — параллельно строительным линиям.

Расстояния, глубина, ширина штробы

Бороздки под электропроводку ограничены в размерах. Ширина штробы не должна превышать 30 мм, глубина — 26 мм. Длина канавки от распределительного узла до точки подключения не должна быть больше 3 м.

На какую глубину запрещено штробить в несущих стенах

Иногда штробление необходимо выполнить по несущей стене. В этом случае глубина штробы не должна превышать 20-30 мм. Если сделать канавку глубже, то есть риск повредить расположенную в стене арматуру. Это не только является нарушением норм, но и может привести к обрушению.

Розетки

Местоположение розеток и распределительных коробок отмечается на стене согласно электрической схеме.

Действия при штроблении под розетки:

Просверливается отверстие диаметром 8 мм в центре расположения точки подключения;
Намечается контур ниши под розетку с помощью специальной насадки (коронки) на дрель;
Сверлятся отверстия по линии всего намеченного контура;
При помощи дрели с насадкой-коронкой высверливается ниша под точку подключения.

Заделка штробы в стене

После того, как электропроводка уложена в проделанные бороздки, необходимо заштукатурить штробы.

Действия при заделке штробных каналов:

Борозду очистить от пыли пользуясь строительным пылесосом или обычным веником.
Произвести грунтование штробы, обильно нанося грунтовку кистью. Дать время жидкости полностью высохнуть.
Произвести смачивание штробы водой и начать заделку. Работу можно проводить специальной штукатуркой, строительным гипсом или используя монтажную пену.

Использование перфоратора и болгарки в ремонте

Сначала нужно определить, в каком месте комнаты будут находиться розетки. После этого следует наметить путь, по которому необходимо проложить электрический провод. Нанеся разметку на стены, нужно взять перфоратор, высверлить отверстия строго по линии. Шаг между ними должен составлять от 1 до 2 см.

Когда отверстия будут готовы, их следует соединить. Для этого перфоратор необходимо переключить в специальный режим, который называется «молоток». Перегородки между 2 отверстиями лучше всего удалять, удерживая инструмент под углом 90°С.

В работе можно использовать бур или специальный клиновидный инструмент, работающий по ударному принципу.

Выбрав нанесение штробов при помощи перфоратора, нужно помнить о ряде недостатков этого способа. Среди них стоит упомянуть следующие:

Сильный шум, который возникает при работе инструмента. Если ремонт будет проходить в жилых помещениях, то нужно заранее сообщить соседям о предстоящих работах.
На рассверливание стен придется потратить много времени. Процесс трудоемкий, он потребует от специалиста опыта.
В результате манипуляций получаются штробы, кромки которых имеют низкое качество.
В помещении образуются мусор и осколки.

Заменить традиционный способ можно, выбрав штробление болгаркой, оборудованной алмазным диском. Этот способ позволит сделать кромки хорошего качества. Сначала вдоль разметки нужно сделать 1 борозду. Потом, отступив от нее на 3 см, сделать 2-ю борозду. После этого необходимо взять перфоратор, переключить его на «молоток» и убрать материал, который находится между очерченными ранее бороздами.

В результате получатся штробы с достаточно качественными кромками, но с неровной поверхностью. Она может повредить изоляцию электропровода. Кроме того, этот способ имеет еще несколько недостатков, и главным из них станет большое количество строительной пыли.

Это интересно: Правила монтажа электропроводки в доме самостоятельно: теория и практика

Какой инструмент нужен

Один из ключевых моментов — выбор правильного инструмента для того, чтобы штробить стены было максимально удобно.

Вариантов тут несколько — давайте на каждый взглянем с позиции придирчивого и требовательного мастера и попытаемся здраво оценить все плюсы-минусы использования.

Молоток и зубило

дешево;
доступно;
очень неудобно;
утомительная продолжительность операции.

Вариант для извращенцев самых выносливых и терпеливых. Все бы ничего, но в итоге штроба получается далеко не ровная. Однако если под рукой нет ничего более подходящего, то свои эстетические критерии можно задвинуть куда подальше и выбрать этот способ. Особенно если вы имеете дело не с бетонным основанием, а со стеной из кирпича.

Перфоратор

быстро;
чисто;
шумно;
удобно.

Словно в противовес молотку и зубилу перфоратор оперативно позволит вам проштробить стены, однако качество полученной штробы вряд ли удовлетворит вас: если вы желаете видеть ровный и красивый результат, то лучше рассмотрите другие инструменты.

Болгарка

быстро;
пыльно;
удобно;
ровно.

На выходе получаем идеальную штробу под проводку, которой можно долго любоваться. А также горы пыли и мусора, которые потом с трудом убираются даже самым сильным пылесосом. Пожалуй, грязь, которая остается — единственный минус этого способа.

Штроборез

идеальная ровность;
быстро и удобно;
высокая цена на инструмент.

Да, молотком лучше всего забивать гвозди, перфоратором — закручивать саморезы, а штроборезом, соответственно, делать красивые и ровные штробы с четко отмеренной глубиной отверстия и заданной шириной. Вот только цена на этот полезный инструмент отпугивает многих.

Основные способы, их плюсы и минусы

Штроборез — инструмент, предназначенный специально для штробления стен

Способ штробления стен напрямую зависит от инструмента, который будет использоваться в работе. Рассмотрим подробнее, какими приспособлениями можно пользоваться для проделывания борозд в толще стен:

Перфоратор применяется для штробления стен достаточно часто. Он позволяет проделать работу быстро, но борозды при пользовании таким инструментом получаются неровными. Перфоратор также отбивает лишние части бетона или кирпича, поэтому для заделывания штробы придётся потратить больше раствора и времени. Кроме того, инструмент работает шумно и требует подключения к электропитанию. Впрочем, при использовании такого прибора образуется относительно мало пыли, а на сам процесс уходит не так уж много времени.
Проделать борозды в стенах можно и с помощью болгарки. Она хороша тем, что позволяет прорезать ровные канавки именно в тех местах, которые были заранее отмечены на поверхности. Между этими краевыми линиями нужно будет сделать борозду для проводов, а значит, вместе с болгаркой придётся использовать и другие инструменты, к примеру, зубило либо тот же перфоратор. Минус болгарки состоит ещё и в том, что для штробления нужны алмазные пилы, которые стоят немалых денег. Зато итоговый результат получится достаточно аккуратным.
Штроборез – это приспособление, предназначенное именно для проделывания штроб в стенах. Инструмент оснащён двумя пилами, которые в процессе использования проделывают в стене две ровных параллельных канавки. Штроборез работает быстро и аккуратно, но стоит достаточно дорого. Впрочем, если вам ненадолго понадобится такой прибор, его можно взять напрокат и сэкономить деньги.
Зубило с молотком – инструменты для прокладывания штроб вручную. Минусов у такого способа очень много. Во-первых, работать зубилом и молотком долго, сложно и физически тяжело. Во-вторых, качество результата не всегда оправдывает ожидания, так как сделать ровную штробу вручную непросто. Среди плюсов такого метода можно выделить доступность и дешевизну. Ручное штробление молотком и зубилом целесообразно использовать тогда, когда нужно проделать в стене борозду небольшого размера.
В некоторых случаях штробление стен осуществляют при помощи ударной дрели. Способ этот не очень простой и трудозатратный, поэтому используется редко. Для проделывания борозды ударной дрелью в стене сначала просверливают отверстия, равноудалённые друг от друга, после чего дрелью работают как молотком, выбивая в бетоне штробу по намеченным углублениям.
