Оглавление

Чистка контура теплообменника

При засорении теплообменника может отмечаться понижение температуры и эффективности нагрева помещения с одновременным увеличением расхода топлива. Выполнить чистку первичного и вторичного контура теплообменника самостоятельно затруднительно, так как требуется использовать соответствующую химию и специальное оборудование, которое обеспечивает повышенное давление в системе. Чистка первичного теплообменника выполняется по следующей схеме:

Мастер сливает воду, для чего открывает соответствующие краны и патрубки.
Из системы отопления также сливается вода.
Устройство для нагнетания давления в системе подключается к отопительным трубам котла.
На аппарате откручивают крышку и заливают внутрь теплообменника жидкость от отложений и накипи.
Используемая жидкость должна циркулировать в системе не менее двух-трех часов. Этого времени хватит для растворения и удаления даже застарелых отложений.
Отключают прибор, откручивают краны и сливают воду из котла. Вся промывающая жидкость должна быть удалена из оборудования, после чего его заполняют теплоносителем.

При самостоятельной очистке контура теплообменника внутрь котла через крышку заливают активную жидкость, включают прибор на обогрев и дают ему поработать несколько часов. После этого выполняется полная замена антифриза с обязательным развоздушиванием системы.

По аналогичной схеме выполняется очистка вторичного контура отопления у котла Baxi. Газовый кран необходимо перекрыть, открывая одновременно кран подачи нагретой воды. Жидкость с очистителем будет прогоняться по вторичному короткому контуру отопления, растворяя имеющиеся отложения и удаляя скопившуюся в трубах и теплообменнике грязь.

Котлы Baxi благодаря своей функциональности, универсальности, автоматизации и топливной экономичности пользуются популярностью на рынке. Но даже такая техника в процессе эксплуатации может ломаться и требовать квалифицированного ремонта. При наличии неисправностей в работе отопительного оборудования лучше всего обратиться к специалистам, которые хорошо знают особенности техники и используют специальное оборудование и химию для очистки контура. Это позволяет им предложить качественные услуги по ремонту и обслуживанию техники Baxi.

Котел Бакси Слим: индикация кодов неисправностей 1

Не все газовые отопительные агрегаты оснащены ЖК-дисплеями, а приставка QAA 73 в комплект не входит (поставляется отдельно). В ряде моделей напольных котлов Бакси Слим об ошибках, сбоях информацию дают сигнальные лампочки на панели управления. Статья поможет понять, о какой проблеме сообщают индикаторы, как поступать пользователю.

Работа индикаторов и индикация неисправностей на панели управления Baxi Slim

С чего начать

Произвести сброс. Если ошибка случайная, вызвана сбоями в сети питания, наводками, уберется. В котлах Бакси Слим выполняется переводом переключателя (поз. 1) в крайнее левое положение (R – Reset).

Влияние скачков в эл/сети нивелируется подключением отопительного агрегата через ИБП. За счет аккумуляторов (присоединяемых или встроенных) блок обеспечивает стабильное питание котла Бакси при проблемах на линии эн/снабжения (отказ генератора, обрыв ЛЭП, изменение значения напряжения или частоты).

Мнение эксперта

Муфта диэлектрическая на газовой трубе исключает влияние помех на работу электроники Baxi Slim.

Совет эксперта Подключение диалектической муфты

Перечень ошибок

При появлении неисправности сигнальные лампочки начинают мигать.

Индикация на панели управления котлом Baxi Slim

Индикатор (дом) информирует о проблеме с тягой. Котел Бакси Слим останавливается по сигналу аварии, одновременно загорается лампочка (капля). Ошибка связана с полной (частичной) блокировкой канала дымоудаления.

Причины

Просчеты проектирования, монтажа дымохода. К ошибке Бакси Слим приводит невыполнение требований производителя по сечению канала, протяженности трассы, уклону, количеству поворотов и ряда иных. Чтобы котел стабильно функционировал, придется переделывать.
Подключение Бакси к системе дымоудаления, обустроенной для агрегата, ранее отапливавшего объект. Параметры дымохода рассчитываются индивидуально для каждой модели. Попытка сэкономить на реконструкции системы отведения газов приводит к ошибке котла.

Правильная установка дымохода котла Baxi Slim

Лед, сосульки, снежная корка на срезе трубы снижают тягу (или полностью блокируют канал), влекут аварийную остановку оборудования.
Грязь, пыль, мусор, скопление паутины в полости дымохода – причины ошибки Бакси Слим.
Ненадежные контакты, обрыв, замыкание сигнальных цепей термостата тяги. Оплавление изоляции проводов также вызывает сбой в работе котла. Осмотреть, устранить.
Неисправность прибора. Простейшее тестирование заключается в замыкании его контактов. Если ошибка Бакси исчезнет, датчик непригоден – заменить.

Предохранительный термостат отходящих газов в котле Baxi

Ошибка (термометр) сообщает о перегреве котла Бакси Слим – сработал элемент защиты (термостат).

Что вызывает сбой в работе насоса

Разрушение опорного подшипника.
Обрыв, короткое или межвитковое замыкание обмотки. Явный дефект определяется мультиметром. При КЗ R= 0, обрыве = ∞.
Ненадежные контакты. Проверить все электрические цепи: питания, управления.
Повреждение крыльчатки насоса (трещина, скол), грязь на ней – распространенная причина ошибки Бакси Слим.
Забит канал (внутренний) удаления воздуха

Характерно для объектов, где не уделяется внимание водоподготовке. Придется разбирать насос, чистить.

Индикация недостатка поступающего к горелке газа. Для Бакси Слим серии 1.62 iN мигание лампочки (треугольник) указывает на падение давления: арматура котла не срабатывает, клапан не открывается.

Если в доме есть газовая плита, подача проверяется розжигом всех конфорок. На проблему с давлением укажут маленькие, колеблющиеся язычки пламени.

Ошибки модуляции на горелке

Для нагрева проточной воды в большинстве случаев необходима мощность котла близкая к максимальной. В современных котлах мощность горелки регулируется в широком диапазоне. Регулировка происходит за счет изменения количества подачи газа газовым клапаном. Величину регулировок определяет плата управления в зависимости от логики работы и настроек. Процесс можно наблюдать визуально по высоте языков пламени на горелке.

Если в настройках котла установлена 100% мощность котла в режиме ГВС, но визуально языки пламени на горелке слабые, или видны явные перебои, то следует проверить:

настройку газового клапана (статическое и динамическое давление газа)

Такие проверки могут быть выполнены только квалифицированным специалистом.

Команды сервисного меню газового котла BAXI

В строках сервисного меню можно изменить некоторые настройки параметров режима работы газового котла Baxi.

BAXI Main Four | BAXI Eco Four | BAXI Four Tech:

Строка F06 — установка максимальной температуры (°С) системы отопления: 00 = 76°C (выключение горелки при 80°C); 01 = 45°C. Заводская настройка = 00.

Строка F08 — максимальная полезная мощность системы отопления (0-100%): 80 — природный газ; 100 — сжиженный газ. Заводская настройка = 80.

Строка F09 — максимальная полезная мощность системы ГВС (0-100%): 80 — природный газ; 100 — сжиженный газ. Заводская настройка = 80.

Строка F10 — минимальная полезная мощность системы отопления (0-100%): 20 — природный газ; 00 — сжиженный газ. Заводская настройка = 20.

Строка F11 — время ожидания горелки между двумя включениями (01-10 мин): 00=10 сек. Заводская настройка = 03.

Только BAXI Main Four:

Строка F14 — тест для проверки правильного положения датчика горячей воды: 00 — выключено; 01 — всегда включено. Заводская настройка = 01.

Строка F16 — минимальная полезная мощность системы ГВС (0-100%): 20 — природный газ; 00 — сжиженный газ. Заводская настройка = 20.

BAXI Main 5:

Строка F06 — Установка максимальной температуры воды на подаче в контур отопления (°С) 000=76 °C (отключение горелки при 81 °C) 001=45 °C (отключение горелки при 50 °C). Заводская настройка =000.

Строка F08 — Макс. мощность в режиме отопления (0-100%). Заводская настройка для котла модели 24F =055; для модели 18F =100; для модели 14F =050.

Строка F09 — Макс. мощность в режиме ГВС (0-100%). Заводская настройка =100.

Строка F10 — Мин. мощность в режиме отопления и ГВС (0-100%). Заводская настройка =100.

Строка F11 — Время ожидания перед новым включением в режиме отопления 000=10 секунд — 001…010 = 1…10 минут. Заводская настройка =003.

Строка F14 — Проверка правильности положения датчика ГВС: 000=Отключено; 001=Всегда включено. Заводская настройка =001.

Строка F18 — Разблокировка параметров для СЕРВИСНОГО ОБСЛУЖИВАНИЯ. Заводская настройка =000.

Рекомендую все, произведенные вами, изменения настроек в строках меню записывать. Записи прикладывать к инструкции к котлу.

Как выбирать котел

Если говорить об общих вещах, то, конечно, в первую очередь обращать внимание нужно на такие свойства:

Мощность прибора

Причем тут важно понимать, что одинаково плохо приобретать бытовые котлы для системы отопления как слишком уж малой мощности, так и чересчур большой. В первом случае вы попросту будете мерзнуть, а во втором котел будет постоянно работать в минимальном режиме – если он рассчитан на гораздо большую площадь, то срок эксплуатации изделия значительно сократится

Одна из формул расчета мощности

Надежность. Тут уже речь идет как раз таки о репутации бренда.
Экономичность. Имеется в виду КПД агрегата и расход газа. Принято считать, что самые экономичные варианты – это настенная техника. Однако настенные агрегаты часто не способны полноценно отапливать большие дома – например, трехэтажные коттеджи.
Эргономичность и требования к установке

То есть речь идет о габаритах прибора – ведь, согласитесь, порой очень важно суметь подобрать компактный отопитель, который не займет много места. Ну и, конечно, нужно понимать, что вообще понадобится для его установки – то ли это будет «кусок» площади на стене или на полу, то ли придется выделять под агрегат отдельное помещение.

Фото системы, установленной в отдельном помещении

Удобство управления и уровень автоматизации процесса. С одной стороны электроника вещь удобная, так как плата сигнализирует обо всех поломках системы, а с другой стороны – это привязка к электричеству. Отсюда вытекает следующий пункт.
Степень автономности. То есть суть вопроса в том, насколько модель привязана к подаче электричества. Как правило, полной автономностью отличаются напольные агрегаты, однако настенные варианты сейчас тоже достаточно продуманные – к ним подключают аккумуляторы, благодаря чему автоматика может работать автономно от пары часов до недели.

Схема автономного отопления

Ну и, конечно, можно задаться вопросом – стоит ли покупать непосредственно газовые отопительные котлы Бакси или же лучше обратить внимание на другие импортные аналоги. Либо же вообще сделать выбор в пользу Китая или отечественного производителя

Вопрос на самом деле очень многогранный, но в случае с данным производителем можно выявить наличие таких минимальных опций:

Электронное оповещение о появлении накипи внутри теплообменника.
Хорошая система самодиагностики.
Опция «АНТИ–ЛЕГИОНЕЛЛА» – это своеобразная функция есть во многих моделях, и ее смысл заключается в антибактериальной защите воды в накопительной емкости. Раз в неделю вода нагревается до температуры выше 60 градусов, благодаря чему жидкость частично обеззараживается.

Система с бойлером

Защита от замерзания теплоносителя, как в магистрали отопления, так и в контуре ГВС. Если температура жидкости опускается ниже 5 градусов, то система автоматически подогревает теплоноситель до 30 градусов

Важно только учитывать, что это возможно только в случае, если автоматика подключена к электросети

Такие вот особенности у данного бренда.Окончательный выбор, разумеется, за вами, а наше дело выполнено – основные сведения по котлам этой марки мы предоставили.На этом завершаем обзор и переходим к подведению итогов. https://www.youtube.com/watch?v=hAS15vU3clM

Страница 4: Символы на дисплее

Руководство для пользователя

Гарантийные обязательства, выполняются организацией, осуществившей первый пуск котла. Данная организация должна

иметь установленные законом лицензии. Начало гарантийного срока наступает с момента первого пуска. Для осуществления

первого пуска и последующего обслуживания котла рекомендуем Вам обращаться в авторизованные сервисные центры BAXI

(“БАКСИ”). Адреса и телефоны сервисных центров спрашивайте в торгующей организации.

Для правильного зажигания горелки нужно:

• подключить котел к электросети;

• открыть газовый кран;

чтобы установить режим работы котла Лето ( ), Зима (

) или только отопление (

• установить необходимые значения температуры в системах отопления (

) и ГВС ( ), действуя кнопками +/-.

Когда котел включен, на дисплее горит символ ( ).

В режиме Лето ( ), котел работает только на производство горячей бытовой воды.

При первом включении внутри трубы подачи газа могут образоваться воздушные пробки. В таких случаях горелка не будет

включаться и произойдет блокировка котла. При возникновении данной проблемы повторите процедуру включения котла до

поступления газа в горелку, нажимая не менее 2 сек кнопку Сброс ( ).

Работа в контуре отопления

Наличие пламени (горелка работает)

Пламя отсутствует (горелка не работает)

Работа в контуре ГВС

Низкое давление в системе (нехватка воды)

Цифровая сигнализация (Температура, код неисправности,

сИмволЫ На дИсплее:

Кнопка выбора режима работы (Включение/

Регулирования температуры в помещении (°С)

Регулирования температуры горячей бытовой воды (°С)

Рост тарифов и недоступность централизованных ресурсных магистралей в отдаленных районах способствуют развитию автономных систем обеспечения частных домов теплом и горячей водой.

Наиболее удачными вариантами признаются котлы, обеспечивающие нагрев горячей воды, питание и циркуляцию теплоносителя в отопительных контурах или системах теплого пола.

Существует множество фирм, занятых производством теплотехнического оборудования, которые разрабатывают и совершенствуют конструкцию отопительных агрегатов.

Наиболее эффективными и экономичными считаются газовые установки, которые заметно преобладают над другими типами отопительных котлов.

Важнейшей эксплуатационной процедурой является настройка, которую будет рассмотрена на примере газовых котлов итальянской фирмы Baxi.

Ошибки и их коды

Коды ошибок, которые могут возникать во время эксплуатации газовых котлов Бакси, можно разделить на две группы:

полная блокировка работы оборудования;
переход прибора в режим ожидания.

В случае полной блокировки установки потребуется выполнить перезапуск котла в ручном режиме. Блокировка включается в случае возникновения в работе котла серьезных неполадок, которые могут представлять серьезную опасность для здоровья человека. К сбоям, при возникновении которых происходит блокировка котла, можно отнести перегрев оборудования, а кроме него отсутствие тяги. Блокировка происходит и в случае отсутствия подачи газа. Самоустранение ошибки осуществляется в редких случаях. Если это происходит, то прибор запускается в автоматическом режиме.

Ошибка Е01

Эта ошибка является самой распространенной. Когда срабатывает датчик контроля пламени, на дисплей выводится этот код. Несколько причин могут приводить к его появлению:

отсутствует подача газа;
между фазой и нулем отсутствует соответствие; эта причина актуальна для фазозависимых моделей;
нет контакта с датчиком пламени;
датчик загрязнен или неисправен;
в системе розжига возникли сбои;
неисправен газовый клапан или же из строя вышла электронная плата;
доступ воздуха недостаточен для нормального горения;
давление газа в системе недостаточное.

Если на дисплее высветился этот код, то первое, что необходимо сделать — проверить, правильно ли подключен датчик. Также стоит проверить подачу газа. Если все в норме, то в этом случае можно нажать R. Ее следует удерживать в течение 3 секунд.

При случайном срабатывании оборудование продолжит работать в нормальном режиме. Если ошибка будет появляться дальше, то в этом случае следует обратиться к специалисту. Заметим, что возникновение этой ошибки связано с неполадками в электронике. Если своими силами попытаться решить возникшую проблему, то все может закончиться плачевно для газового оборудования.

Ошибка Е10

Еще одной распространенной ошибкой является Е10. Основная причина её возникновения — датчики, которые следят за работой насосов и отслеживают циркуляцию воды. Эта ошибка может высветиться на дисплее установки в следующих случаях:

в системе снизилось давление теплоносителя;
между платой и реле давления пропал контакт;
реле давления неисправно;
датчик работы насоса стал неисправен;
возникли неисправности в работе насоса;
засорение теплообменника.

При возникновении этой ошибки не нужно пытаться устранить её своими силами. Самостоятельный ремонт допустим, если требуется замена насоса. Провести это мероприятие не составит труда. Также без посторонней помощи можно выполнить чистку фильтров. Все остальные работы, связанные с ремонтом котла Бакси, должен выполнять опытный специалист.

Ошибки Е96, Е97, Е98

Срочный ремонт силами квалифицированного специалиста требуется в случае, если на дисплее газового котла высветились ошибки Е96, Е97, Е98. При их возникновении недопустимым является вмешательство в работу котла владельцем оборудования. Запрет на вмешательство при этих ошибках обусловлен тем, что эти три кода появляются в случае, когда электронная плата стала неисправна.

Схемы обвязки систем отопления Baxi

Несмотря на то, что производитель позаботился о том, чтобы предоставить пользователю всю необходимую документацию по обвязке котла к системе отопления, для того чтобы сохранить гарантийные обязанности, не рекомендуется выполнять это самостоятельно, нужно пригласить сервисную службу, которую порекомендуют в магазине при покупке агрегата.

Таким образом, задачей пользователя будет подбор нужной схемы обвязки. Она будет зависеть от установленного контура отопления. Согласно существующим схемам теплоснабжения она может быть:

двухтрубная для домов большой отопительной площади;
однотрубная с естественной циркуляцией для домов малой нагреваемой площади;
комбинированная, для многоконтурных систем отопления.

Двухтрубная схема

Двухтрубная схема Бакси выполняется из источника нагрева, циркуляционного насоса, расширительного бака, группы безопасности, грязевика и фильтра очистки теплоносителя.

Принцип работы двухтрубной сети:

Холодная вода через фильтр поступает в отопительный контур на всас сетевого насоса.
Вода поступает в котел, нагревается до температуры установленной пользователем на рабочей панели.
Нагретый теплоноситель поступает на подачу системы отопления.
От подающего трубопровода идут ответвления к каждому прибору отопления.
Охлажденная вода из радиатора по обратному ответвлению поступает в общую обратную магистраль и насосом подается в агрегат для следующего цикла нагрева

На приборе отопления устанавливаются воздухоотводчики и тепловой датчик, который регулируют теплоноситель в зависимости от установленной температуры.

Благодаря такой схеме радиаторы нагреваются равномерно и при необходимости могут быть полностью индивидуально отключены.

Однотрубная схема

Однотрубная схема с естественной циркуляцией доступная и экономичная схема обвязки предназначена для малогабаритных одноэтажных домов.

Схема состоит в следующем:

Газовый котел устанавливается на стену в кухне.
Подача от устройства поступает по одному трубопроводу, к которому подключены все радиаторы последовательно.
Нагретый теплоноситель из аппарата поступает в подающую магистраль, которая имеет верхнюю разводку, а затем последовательно проходит по всем радиаторам отопления.
Из последнего радиатора он поступает в обратную магистраль и затем в котел для нового цикла нагрева.
Движение среды протекает под воздействием естественной циркуляции, возникающей при разности температур в подаче и обратке. Для эффективности движения трубопроводы подачи и обратки устанавливаются с уклоном. Воздушник устанавливается в самой верхней точке, обычно в чердачном помещении.
В системе устанавливается расширительный бак для компенсации температурного расширения теплоносителя.

Недостаток такой схемы, в том, что первые по ходу теплоносителя батареи перегреваются, а последние недогреваются. Эффективность схемы можно повысить, если интегрировать в контур циркуляционный насос, что позволит увеличить площадь нагрева от 40 м2 до 150 м2.

Комбинированная схема системы газового отопления Бакси

Это наиболее прогрессивная схема обвязки котла, она имеет несколько независимых контуров отопления — радиаторный и систему «теплый пол».

Обычно радиаторы устанавливают в спальных комнатах и гостиной, а в остальных помещениях в кухне, ванной комнате и других подсобных помещениях устанавливают «теплый пол», который работает в более низких температурных режимах и может работать с обратным теплоносителем.

Ограничение температуры обратного теплоносителя устанавливается заводом изготовителя для конкретной модели агрегата, чтобы противодействовать процессу образования конденсата в дымовых газах. Для распределения теплоносителя по разным контурам потребуется установка котла Бакси с гидравлическим коллектором и отдельными насосами циркуляции на каждый контур.

Первый запуск

После подключения всех коммуникаций и электропитания можно включить котел.

Порядок действий:

Открыть газовый кран.
Установить режим отопления и подачи ГВС (или только ГВС). Этим режимам соответствуют обозначения «Зима» и «Лето».
Установить нужную температуру путем нажатия кнопок «+» или «-».

После этого произойдет пуск горелки и котел начнет работать. Часто после первого запуска на дисплей сразу же выскакивает ошибка и котел блокируется.

Это происходит из-за воздуха, оставшегося в трубопроводах. Нажатием кнопки «R» и удержанием ее в течение нескольких секунд производится сброс ошибки и перезапуск агрегата. До полного удаления воздуха может произойти несколько повторений такой ситуации.

ВАЖНО!

Воздух можно выпустить быстрее, если открыть доступ к насосу и ослабить винт. Процедура производится при отключенном питании. Воздух выйдет из-под крышки насоса, как только пойдет вода, винт сразу же вновь затягивается и оборудование вновь запускается.

Котел не включается – нет никакой индикации

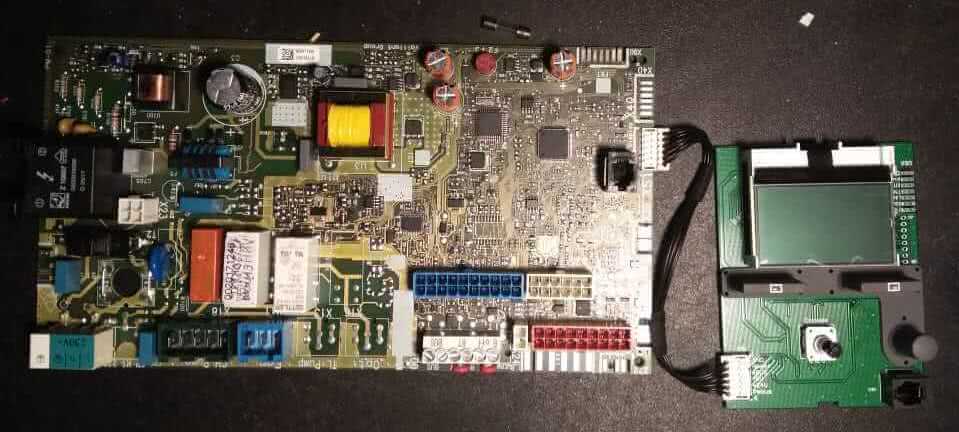

Практически все современные газовые котлы оснащены платой управления и информационной панелью с жидкокристаллическим дисплеем или светодиодными индикаторами. Если индикация отсутствует в первую очередь необходимо убедится, что на котел подается питание. Обычно электроподключение котла осуществляется через отдельный “автомат” – проверьте, включен он или нет.

Самый верный способ убедиться, что питание на котел подается – проверить мультиметром в режиме вольтметра наличие 220V в месте подключения к плате котла. Если напряжение отсутствует – необходимо локализовать и устранить проблему. В реальной жизни бывает так, что кто-то из домочадцев просто выдернул вилку из розетки.

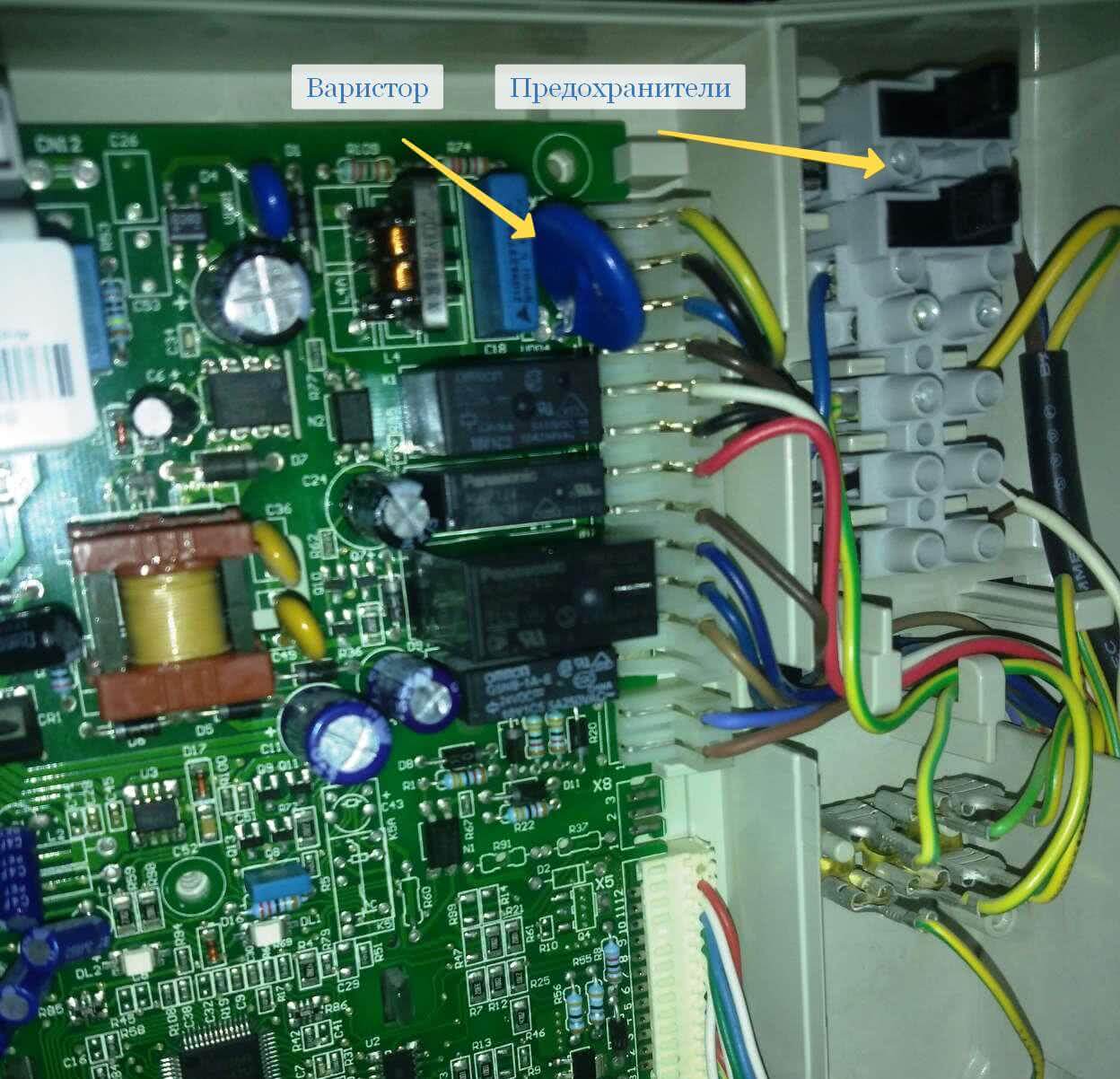

Защитные предохранители

Также стоит обратить внимание на расположение предохранителей. В некоторых котлах, в зависимости от модели (например, Ariston, Buderus, Vaillant) предохранители располагаются на самой плате, а в некоторых до подключения к плате. Если до котла никаких проблем с подключением электричества нет – следует проверить целостность предохранителей (тем же мультитестером в режиме “прозвонки»)

Если до котла никаких проблем с подключением электричества нет – следует проверить целостность предохранителей (тем же мультитестером в режиме “прозвонки»).

Если предохранители целы и 220 вольт в контрольных точках есть , но вероятно, что котел не включается из-за неисправности управляющей электроники.

Если в ходе проверки выяснилось, что предохранители перегорели, значит, проблема с электропитанием как минимум была. В этом случае, правильным было бы сначала провести исследования исполнительных механизмов (вентилятора, насоса, клапана приоритета) и проводки котла на предмет наличия короткого замыкания. Тем не менее, на практике даже представители специализированных организаций просто заменяют предохранители на исправные и проверяют котел в работе. Если предохранители снова перегорают, то последовательно выключают высоковольтные части котла для выявления проблемного места (это не рекомендация к действию! Такой подход не совсем правильный).

Несколько запасных предохранителей обычно поставляется вместе с котлом.

Если предохранители перегорают из-за повреждения какого-то из исполнительных механизмов, его необходимо заменить (или устранить причину замыкания). В случае, когда доказано, что механизмы (и проводка) точно исправны – остается сама плата управления. Перегоревшие предохранители свидетельствуют о том, что был факт недопустимой нагрузке на электронику (гроза, импульсный скачок напряжения в сети), поэтому причиной неисправности также может быть короткое замыкание на самой плате.

Попадание воды (влаги) на плату

Попадание воды это одна из наиболее неприятных ситуаций. Хоть плата находится в защитном корпусе, то из-за протечки или образования конденсата вода может попасть внутрь. Часто она попадает в коробку по проводам. Попадание воды практически всегда вызывает повреждение платы, в большинстве случаев неисправимое. На плате от воды будут видны характерные разводы и окисления.

Варистор и блок питания

Часто при повреждении платы котла на ней визуально можно обнаружить обгоревшие или обугленные элементы. Варистор – это защитный элемент платы, который устанавливается на входе схемы. В большинстве случаев это деталь круглой формы синего цвета (но не обязательно). При превышении номинальной нагрузки варистор разрушается и размыкает цепь. В некоторых случаях, если варистор помог предотвратить повреждение электроники, его достаточно выкусить, чтобы устранить разрыв в схеме

Важно! Хотя схема платы будет работать и без варистора, то следует помнить, что варистор является защитным устройством и правильным решением будет его заменить. Блок питания это микросхема, которая также повреждается в первую очередь при импульсных скачках напряжения или во время грозы. Если на ней видны трещины или повреждения, вероятно потребуется диагностика и ремонт платы котла

Если на ней видны трещины или повреждения, вероятно потребуется диагностика и ремонт платы котла.

Плата дисплея

У некоторых моделей котлов (Vaillant, Ariston, Navien) блок управления состоит из основной платы и информационной платы (платы дисплея). Котел также может не включаться при поломке платы дисплея. Плата дисплея в отличие от основной стоит дешевле, но чаще всего не ремонтируется. В этом случае выявить неисправность можно лишь заменой заведомо исправной детали.

Если газовый котел работает, индикация на дисплее есть, но он не выполняет запуски или выдает ошибки, требуется дальнейшая диагностика.

Основные узлы и принцип работы

Линейка газовых котлов Бакси включает целый ряд моделей, различающихся объемом, типом установки, функциональностью. При этом принцип их работы в целом схожий.

Наиболее популярные модели котлов:

Baxi Luna (Бакси Луна).
Baxi Slim (Бакси Слим).
Baxi Main four (Бакси Майн фор).
Baxi Main 24 fi (Бакси Майн 24 фай.
Baxi Nuvola (Бакси Нувола).
Baxi EKO four (Бакси Эко фор, Бакси Экофор).

Газовый котел baxi luna-3 1.310 — цена и где купить

Baxi Luna (Бакси Луна)

По типу установки газовые котлы разделяют на настенные и напольные.

Настенный нагреватель закрепляется с помощью специальных кронштейнов в любом удобном месте, что делает настенные модели весьма популярными. Камеры с закрытой камерой сгорания, например, Baxi Main 24 fi, обладают повышенной эффективностью и экологичностью при малых размерах.

Объем теплоносителя в теплообменнике зависит от модели, в наиболее мощных он достигает 80 литров. По функционалу модели могут быть одноконтурными — для отопления, или двухконтурными — помимо отопительной системы они питают также контур ГВС.

Работать они могут как на природном магистральном газе, так и на сжиженном, из баллонов, благодаря чему возможна их установка в не газифицированных районах. Котлы полностью энергозависимы и требуют подключения к сети переменного напряжения.

Принцип работы газового нагревательного оборудования:

Датчики анализируют температуру в помещении, и при достижении минимального значения подают сигнал на включение циркуляционного насоса.
Насос включается, создавая в трубе обратной подачи разрежение, при этом нагретая вода поступает в систему отопления.
Микропроцессор подает сигнал на розжиг горелки на малой мощности, постепенно она увеличивается, и теплоноситель нагревается до температуры, заданной пользователем.
Далее котел работает в режиме модуляции — поддерживает температуру в заданных пределах, включаясь при ее понижении.

На любом из этих этапов возможно возникновение неисправности, о чем котел оповещает с помощью кодированных ошибок.

Возможные неисправности котла Baxi Main фор, Baxi Main 24 fi, Baxi Эко фор:

горелка гаснет сразу после включения или в процессе нагрева (коды ошибок е01, е04);
розжиг котла невозможен;
происходит перегрев (код ошибки е02);
падает давление воды в системе (код ошибки е10);
в работе слышен посторонний шум;
в топочной камере происходят хлопки;
теплоноситель не нагревается до заданной температуры;
выходит из строя один из датчиков (возможно появление разных кодов ошибок).

Наиболее частыми причинами появления тех или иных неисправностей, по словам специалистов сервисных центров, могут быть:

неправильный монтаж системы отопления;
ошибки при подключении котла к электросети;
попадание воды на плату, в горелку или в электрическую часть котла;
низкое качество сетевой воды или другого теплоносителя;
резкий перепад давления газа;
падает или недопустимо повышается напряжение в сети.

Возникающие при этом неисправности могут быть легко устранимы с помощью настройки котла, но иногда требуется вызов специалиста для замены деталей котла.

Если вы не уверены в своих навыках настройки газового оборудования, лучше обратиться в сервисный центр. Неправильно произведенный ремонт может привести к полному выходу котла из строя!

Заключение

Тщательность и качество настройки котлов Бакси обеспечивают эффективность и долговечность работы оборудования и всей системы обогрева в целом.

Работа котла во многом зависит от режима подачи газа и заданного диапазона температур, которые, в свою очередь, выбираются исходя из климатических особенностей региона и величины теплопотерь помещения.

Основным условием является аккуратность выполнения регулировок, отсутствие частого и неквалифицированного вмешательства в работу агрегата.

Рекомендуется привлекать для этого опытных специалистов, обладающих необходимыми знаниями и навыками.

Грамотно выполненная настройка обеспечить долговечность оборудования и комфортный микроклимат в помещении.

Несмотря на то, что газ считается самым экономичным видом топлива, стоимость отопления периодически растет. Для того чтобы немного снизить свои расходы можно настроить газовый котел на экономичный режим. Газовые котлы Baxi потребляют небольшое количество топлива, а при настройке такого режиме расход значительно уменьшится. Рассмотрим в данной статье температуру теплоносителя, подключение комнатного термостата, техническое обслуживание и настройку газового котла Baxi на экономичный режим.

Инструкции на газовые настенные котлы baxi
