Какой кабель использовать для домашней проводки

Кабель или провод?

Для обычного человека слова провод и кабель имеют одинаковые значения. Но для электрика это два разных понятия:

Сегодняшние правила безопасности прокладку изолированного провода допускают только для скрытой проводки. Для этого изолированные жилы нужно поместить в гофру. Но стоимость трех отдельных проводов и гофрированной трубки будет выше стоимости трехжильного кабеля. А протягивание провода через гофру – трудоемкая работа. Кабель же обладает хорошей внешней защитой, поэтому трубка для него не нужна.

А какой кабель нужен для проводки в доме: двух-, трех- или четырехжильный? Для замены двухпроводной проводки старого типа кабельный проводник должен содержать две жилы, а для замены трехпроводной проводки нового типа – три. Если вы планируете установку двухклавишных выключателей, то берите четырехжильный проводник.

Самостоятельное подключение своего дома проводами СИП к линии

Подведение СИП к дому можно выполнить своими руками, а вот его подключение к линии придется доверить электромонтерам. Однако чтобы правильно выполнить монтаж кабеля, необходимо ознакомиться с техническими нормами, которые можно узнать в соответствующей организации. Предъявление таких требований обосновано безопасностью всей линии, а не только своего дома.

Основные требования по установке

Чтобы провести от линии в свой дом кабель СИП надо знать основные требования:

• минимальная высота подводящего кабеля над землей составляет 2,75 м;
• аналогичное расстояние надо выдержать от окон, дверей и лоджий.

Обычно подключение потребителя выполняют кабелем СИП 4 без несущей жилы. Сечение такого провода составляет 16 мм2, что отвечает требованиям ПУЭ. Жилы меньшего сечения могут не выдержать нагрузки, поэтому такие кабеля запрещено использовать для ввода в дом.

Перед тем как начать тянуть в дом кабель своими руками, надо нарисовать точную схему его прохождения от столба к зданию. Это поможет сделать замеры для приобретения провода. Причем покупать СИП надо с небольшим запасом, рассчитывая на погрешности замеров

Важно обратить внимание на количество жил кабеля. Если подключение будет однофазным, к дому достаточно подвести 2 жилы, то есть фазу и ноль. Для трехфазного подключения понадобится 4 жилы

Для трехфазного подключения понадобится 4 жилы

Для трехфазного подключения понадобится 4 жилы.

Ввод дома придется подключать к магистральной линии. Для этого на каждую жилу потребуется поставить специальный соединитель. Лучше всего СИП соединять прокалывающими зажимами. Они избавят от зачистки концов кабеля и обеспечат герметичность соединения.

При прокладке своими руками воздушной линии подключения от столба к дому надо учесть нормы ПУЭ. В правилах четко прописано, что максимальное расстояние от ввода потребителя до опоры составляет 25 м, иначе придется устанавливать промежуточный столб.

Варианты подключения ввода

Протянуть СИП от столба к дому можно воздушным путем или под землей. Первый способ проще. К тому же кабель всегда находится под присмотром и к нему есть свободный доступ для ремонта. Подземная прокладка сложнее, однако, это оберегает провод от случайного обрыва.

Какой из способов предпочтительнее, выбирает сам хозяин дома, а работы по монтажу ведутся следующим образом:

1. При воздушном подключении кабель крепят анкерными крепежами к фасаду здания. Для эстетичности его можно проложить внутри гофры или пластикового корпуса. К сведению, если стены дома деревянные, то использование короба обязательно.
2. Подземное подключение предусматривает рытье траншеи от дома к столбу на глубине 800 мм. Провод прокладывают в ПВХ трубе или гофре. На поверхность выходят только концы у столба и фасада здания. К стене кабель фиксируется аналогично анкерами, как и для воздушного подключения.

Дальнейшие работы предполагают ввод провода в здание.

Какой провод лучше ввести в дом?

Часто возникает спор, что СИП не подходит для ввода внутрь здания. Почему? Ведь он изолирован, к тому же устойчив к воздействию многих негативных факторов. На самом деле – это так, и его можно ввести внутрь дома. Однако СИП очень жесткий и плохо гнется, что увеличивает сложность монтажа. Внутри здания рекомендуется прокладывать кабель с медными жилами, так как этот металл является лучшим проводником электричества. Многие электрики рекомендуют делать внутренний ввод кабелем ВВГнг.

Чтобы сделать ввод в дом, на фасаде устанавливают распределительный щиток. К нему подводят СИП, внутри подсоединяют к автоматам, электросчетчику, а от них выводят уже медный кабель внутрь дома.

Подключение СИП на опоре

Финалом работ является подключение всего ввода к магистральной линии. При подземной прокладке выходящий из гильзы СИП поднимают по столбу, закрепляя его хомутами

Важно, чтобы пластиковая гильза выходила из земли на высоту 2 м

При воздушном подключении на фасаде СИП фиксируют зажимом к анкерному кронштейну. На столбе устанавливают роликовый блок и по нему на себя натягивают провод. Конец СИП на столбе крепят зажимом с петлей, насаживая его на анкерный кронштейн.

Подсоединение СИП к изолированной магистральной линии выполняется теми же прокалывающими зажимами. Если требуется соединить СИП с неизолированными проводами линии, используются соединительные алюминиевые гильзы. Внутрь вставляют концы магистральной и СИП жилы со снятой изоляцией, после чего производится прессовка гильзы. Могут также использоваться болтовые соединители для абонентских ответвлений.

Первая подача электроэнергии потребителю осуществляется в присутствии представителя энергетической компании.

Типы проводов для электропроводки

В основном провода делятся на медные и алюминиевые. В последнее время все большую популярность получают медные кабели, потому что у них достаточно низкое сопротивление. При равном сечении медный кабель может пропустить больше тока и выработать большую мощность.

Электрокабель с медными жилами имеет больший срок эксплуатации. Но алюминиевые изделия намного дешевле, поэтому очень часто люди отдают им предпочтение.

Также кабель для проводки можно разделить на:

• моножильные. Грубые и не гибкие, в основном их прокладывают скрытым способом. Нет необходимости их постоянно менять, они достаточно качественные и долговечные. Не допускается сгибание;
• многожильные. Мягкие, предусматривают постоянное сгибание. Достаточно эластичные, они подходят для использования в бытовых приборах, для удлинителей, переносок. Многожильные кабели применяют при прокладке электропроводки открытым методом. Поэтому для них необходимо делать двойную защиту.

Ниже подробно описано, что лучше подойдет для системы электропроводки в частном доме.

Какой провод использовать для проводки в доме

У старых домов существует множество технических проблем, способных доставить владельцам жилья существенные проблемы. Одной из таких проблем считается устаревшая проводка, которая:

• выработала предназначенный ресурс;
• не выдерживает нагрузку от мощной современной бытовой техники.

Чтобы разобраться, какой провод использовать для проводки в доме, владельцу жилого помещения следует учитывать следующие факторы:

1. Сечение кабеля. Оно влияет на проводимость электричества и должно определяться профессиональным электриком. Иначе замена проводки может утратить смысл.
2. Длина проложенной сети. В больших помещениях данный показатель будет довольно высоким, поэтому необходимо предусмотреть возможность перегревания кабеля. Обеспечить защиту от нагрева способен провод с высоким сопротивлением и повышенной механической прочностью.
3. Материал изготовления. При изготовлении кабелей используются алюминий или медь. У медных проводов лучшая проводимость, поэтому электрики предпочитают данный вид кабеля.
4. Планируемая нагрузка. Выбирая проводку для дома, необходимо определиться с теми приборами, которые будут установлены в помещениях. При этом следует определять нагрузку по максимуму с учетом возможных приобретений бытовой техники в будущем. Лучше иметь определенный запас по мощности.

В качестве проводки в жилом помещении могут использоваться два вида кабелей:

• мягкие – состоят из большого количества тонких проводов;
• жесткие – представляют собой единый толстый провод.

Электрики при замене существующей проводки в квартире используют следующие варианты проводящих кабелей:

• трехжильный;
• однопроволочный ВВГ;
• многопроволочный ПВС.

При протягивании кабеля через гипсокартон или над подшивным потолком следует выбирать противопожарный кабель с маркировкой НГ или индексом ls. Специалисты рекомендуют при замене проводки использовать кабели, имеющие двойную изоляцию.

Меняя проводку в квартире, будет нелишним позаботиться об установке новых:

• выключателей;
• розеток;
• прочих электрических элементов.

Подбирать указанные элементы следует вместе с проводкой, чтобы достичь их максимальной сочетаемости.

Установку любых электрических элементов и замену проводки следует доверять только профессиональным электрикам. Только в этом случае созданная сеть будет безопасной и эффективной при эксплуатации.

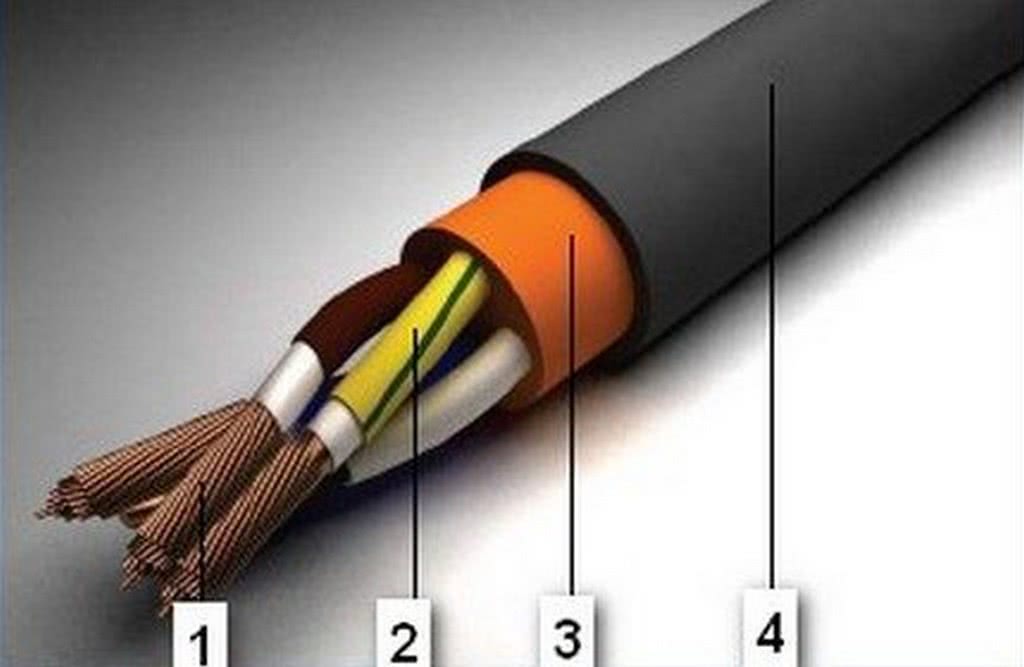

Элементы электрокабеля

ТПЖ могут быть:

1. алюминиевыми;
2. медными.

Минусы алюминия:

• имеет меньшую проводимость, чем медь;
• внешняя часть окисляется, и эта окисленная поверхность выдает еще более низкую электропроводность;
• проблему составляют и стыки проводников, появляется переходное сопротивление с большой величиной,
• стыки греются, проводка может перегреться и стать источником возгорания;
• переламывается на изгибах.

Алюминиевые электролинии в основном встречаются в хрущёвках, когда-то это жилье строилось как широкодоступное и временное, поэтому стоимость объекта была низкой. К тому же в то время не предполагалась нагрузка, которую мы сейчас имеем (лампа, холодильник, радиоприемник — вся электротехническая роскошь простого обывателя на тот момент).

Если нет возможности поменять алюминиевый провод, то при присоединении медного нужно учитывать, что алюминий и медь составляют недопустимую гальваническую пару. Коммутация этих двух электрокабелей происходит только при помощи клеммника, так как скрутки приведут к окислению и последующему перегреву контактов, что грозит замыканием из-за расплавления изолирующих элементов.

В электротехнике можно встретить такое понятие, как алюмедь. Небольшой удельный вес и расценки на алюминий заставили производителей двигаться в направлении разработки алюмедных проводников. В этом случае поверхность алюминиевого проводника покрывается медью термомеханическим методом (называется плакирование). Алюмедные электропровода гораздо дешевле медных, а также легче и находят применение практически во всех отраслях.

Чтобы не попасться на удочку недобросовестных продавцов и не купить провод из алюмеди по завышенной цене, достаточно просто соскоблить верхний слой ножом, либо посмотреть в разрезе

И стоит обратить внимание на маркировку — для отечественных алюмедных электроизделий введена аббревиатура АМ

Слой электроизоляции выполняется из:

1. резины;
2. полиэтилена;
3. ПВХ-пластика.

Важные характеристики при выборе провода

Нужно учитывать количество жил. В домах, где смонтирован заземляющий контур, используют 3-жильный, а где нет — 2-жильный. Чаще всего проводят реконструкцию проводки при ее замене в старых домах. Использовать там дорогостоящий материал нет смысла

Обращают внимание на тип жил кабеля, которые могут состоять из 1 проводника или нескольких скрученных проволочек

Цельная жила имеет меньшее сопротивление, чем многопроволочная, но таким кабелем трудно прокладывать проводку для освещения в квартире. Другой вид гибкий, его просто монтировать в пустотах бетонных перекрытий или других труднодоступных местах.

Имея большее сопротивление, провод нагревается, и при повышении нагрузки изоляция плавится или воспламеняется. Поэтому применяют гибкий кабель с негорючим покрытием.

Устройство и материал

Согласно требованиям СП 31-110-2003 «Электроустановки жилых и общественных зданий», внутренняя электрическая проводка должна монтироваться проводами и кабелями с медными проводниками и не поддерживать горение. Несмотря на то, что алюминий — металл с низким сопротивлением, это химически активный элемент, который на воздухе быстро окисляется. Образовавшаяся пленка имеет плохую проводимость, и в месте контакта провода будут нагреваться по мере увеличения нагрузки.

Соединение проводников из разных материалов (медь и алюминий) приводит к потере контакта и разрыву цепи. В процессе эксплуатации в металле происходят структурные изменения, в результате которых теряется прочность. С алюминием это происходит быстрее и сильнее, чем с медью.

По конструкции кабельная продукция бывает:

• одножильная (однопроволочная);
• многожильная (многопроволочная).

Прокладка кабеля для освещения имеет свою специфику из-за повышенных требований к пожарной безопасности.

Одножильные провода более жесткие, их трудно согнуть если они имеют большое сечение. Многопроволочные кабели гибкие, их можно применять как в наружной проводке, так и укладывать под штукатурку. Но одножильные проводники редко применяются для обустройства сети освещения в жилых помещениях. Для внутреннего монтажа в многоквартирных и частных домах используют 3-жильные однопроволочные кабели. Многопроволочные изделия для этих целей запрещены из-за высокой пожароопасности.

Сечение кабеля

Величина измеряется в мм² и служит показателем способности проводника пропускать электрический ток. Медная жила сечением 1 мм² может выдерживать нагрузку 10 А без нагрева выше допустимой нормы. Для монтажа проводки кабель следует выбирать с запасом на мощность, т.к. слой штукатурки уменьшает теплосъем, в результате чего может повредиться изоляция. Сечение провода определяется по формуле расчета площади круга. В многопроволочном проводнике это значение нужно умножить на количество проволочек.

Толщина изоляции и оболочки

Каждый проводник в многожильном кабеле для проводки имеет изоляционное покрытие. Оно изготавливается из материалов на ПВХ основе и служит для защиты жилы от повреждения. Одновременно создает диэлектрический слой в пучке проводников. Толщина покрытия нормируется и не должна быть меньше 0,44 мм. Для кабелей сечением 1,5-2,5 мм² эта величина составляет 0,6 мм.

Выбор и монтаж кабеля необходимо доверять профессионалам.

Оболочка служит для размещения жил, их фиксации и защиты от механических повреждений. Она изготавливается из такого же материала, что и изоляция проводника, но имеет большую толщину: для одножильных кабелей — 1,4 мм, а многожильных — 1,6 мм. Для внутриквартирной проводки наличие двойной изоляции является обязательным требованием. Это защищает провод от повреждений и обеспечивает безопасность жильцов.

Маркировка кабеля

Наносится на оболочку кабеля по всей длине с небольшими интервалами. Она должна хорошо читаться и содержать следующую информацию:

• марку провода;
• наименование предприятия-изготовителя;
• дату выпуска;
• количество жил и их сечение;
• величину напряжения.

Зная обозначение продукции, можно подобрать нужное для работ изделие. Зная обозначение продукции, можно подобрать нужное оборудование.

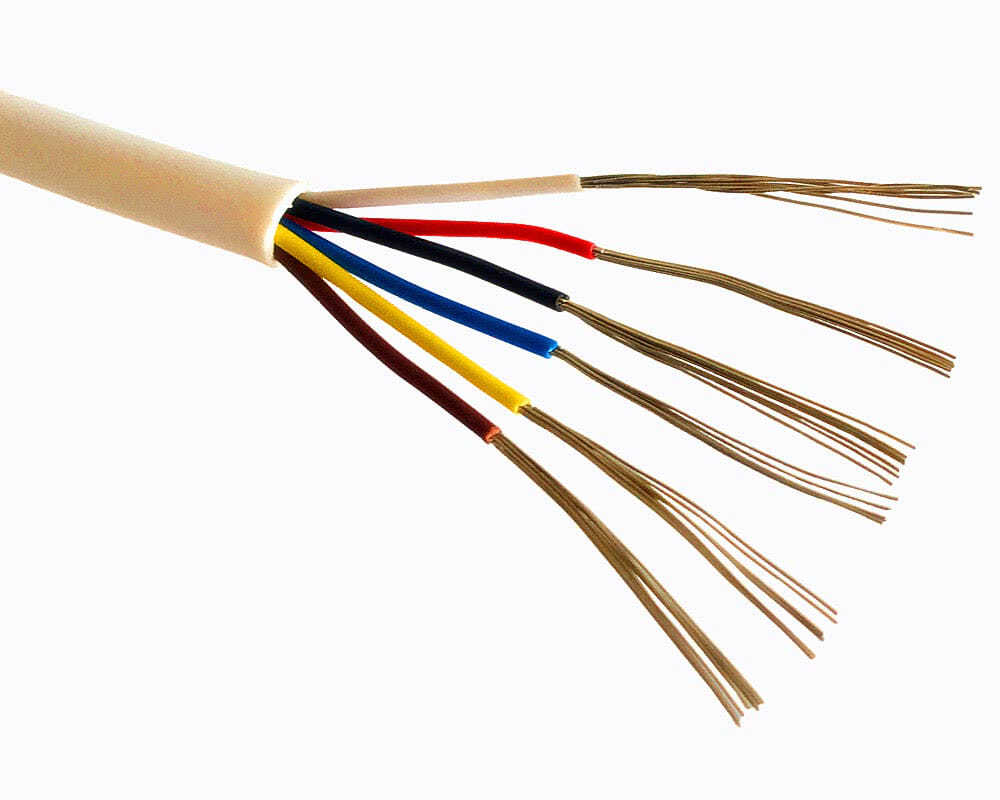

Цвета жил

Расцветка изоляции проводников нужна для удобства ведения монтажа. Провода в одной оболочке имеют разный цвет, который одинаков по всей длине. В зависимости от производителя они могут различаться, но у заземляющего провода цвет не меняется. В 3-жильном кабеле чаще всего фазный провод красный или коричневый, нулевой — синий или черный, а заземляющий — желто-зеленый.

Цвета проводов в электрике регламентированы нормативными документами.

Конструкция одножильных и многожильных проводов

Под одножильным проводом подразумевается проводник с определенным количеством проводов, каждый из которых имеет одну монолитную жилу. Например, внизу на рисунке вы видите кабель медный двухпроводный одножильный. Многожильным же называется кабель с определенным количеством проводов, каждый из которых состоит из нескольких жил. В совокупности эти жилы определяют общее сечение проводника.

Одножильные и многожильные провода имеют одни типоразмеры. Например, каждого вида можно приобрести 1,5 мм2, 2,5 мм2 и 4 мм2 – сечения, которые используются для домашней проводки. Конечно, 4 мм2 используется реже, так как это большие денежные затраты, но все же есть владельцы домов, который с запасом на будущее кладут у себя дома такой провод.

Идентичные сечения одножильных и многожильных проводов выдерживает одинаковую нагрузку (если сравнивать один и тот же материал, например, медь). В плане сопротивления немного выигрывает одножильный провод, но это не критично в условиях домашней проводки.

У каждого типа провода есть свои плюсы и минусы. Мы рассмотрим их применительно к домашней скрытой проводке, поэтому плюсы некоторых изделий в данном случае могут стать минусами и наоборот. Что мы имеем ввиду? Давайте разбираться.

Рекомендация по выбору кабелей

Для внутриквартирной проводки (линии освещения, подключение розеток) целесообразно использовать следующие марки кабельной продукции. Это не единственные варианты, хотя и самые применяемые.

ВВГ

Для проводки скрытым способом – отличный выбор. Внешняя и внутренняя изоляция – винил, гибкость достаточная (см. расшифровку маркировки выше).

Если первая литера «А», то жилы из алюминия (АВВГ)

Такая продукция пользуется меньшим спросом, поэтому продавцы нередко ее позиционируют как абсолютно идентичную медному кабелю и рекомендуют покупателям, при этом акцентируя внимание на более низкой цене. О разнице материалов жил уже сказано, и это нужно учитывать

NYM

Импортный аналог ВВГ. Основная разница лишь в цене – кабель немецкого производства стоит дороже. Можно добавить, что он более гибкий, но для внутриквартирной проводки небольшое отличие по данному параметру не принципиально.

«Лапша» используется не так часто. В основном, при переустановке розетки на другое место.

ПВС

Проводники многожильные. В основном провод ПВС используется для присоединения к линии бытовых и осветительных приборов стационарной установки, подключения розеток, самостоятельного изготовления переносок (удлинителей).

Причины для замены кабелей

Полную или частичную замену электросетей обычно необходимо выполнять в двух случаях:

1. Возраст проводки. Капитальный ремонт рекомендуется проводить спустя 15-20 лет после въезда в новую квартиру. За это время установленные коммуникации изнашиваются, становясь источником потенциальной опасности для жильцов.
2. Перепланировка и ремонт помещений (особенно с добавлением мощной бытовой техники). Современные электроплиты, стиральные, посудомоечные машины предъявляют повышенные требования к проводке. Нежелательно подсоединять их к старым электросетям из-за несовпадения характеристик. При планировании покупки подобных агрегатов лучше обновить коммуникации в отдельных комнатах, например, на кухне или в ванной.

Вне зависимости от причины замены электросетей, начинать работу следует с составления схемы разводки электрики и подбора кабельной продукции.

Выбор провода по сечению жил

Производители изготавливают электрокабели исключительно со стандартизированной площадью сечения. При выборе этого параметра любого провода учитывают силу тока в электрической сети

Обязательно также принимается во внимание материал изготовления токопроводящих жил и место, где выполняется монтаж проводки. Про последний момент специалисты никогда не забывают, потому что электрокабель может сильно нагреваться

Чтобы безошибочно определить, какого сечения провод использовать для проводки в доме, требуется сначала знать сумму значений тока всех электрических приборов в постройке

Поэтому важно еще на стадии проектирования электропроводки максимально точно определиться с количеством и видом используемой техники в постройке

Важно максимально точно знать количество и параметры используемой техники в доме для правильного вычисления сечения электропроводкиИсточник imageban.ru

Для вычисления необходимого сечения в мм² обычно сначала мощность всех приборов делят на напряжение сети, которое составляет 220 В. После этого учитывают, что 1 мм² электрокабеля из меди пропускает через себя 10 А, а из алюминия – 4-6 А.

Так, если у электрического прибора мощность составляет 4 кВт, тогда сила тока будет равна 18,18 А. Для вычисления этого значения нужно всего лишь 4000 Вт разделить на 220 В. Чтобы подключить электроприбор с такой мощностью, понадобится использовать электрокабель с медными жилами, у которых сечение равно 1,8 мм².

Рекомендуется вычисленное значение увеличить в 1,5 раза. Это действие выполняют для подстраховки. С учетом запаса для рассматриваемого примера нужно использовать электропровод с медными жилами, у которых сечение составляет 2 мм². Если же выбрать алюминиевый кабель, тогда придется приобретать провод, у которого токопроводящие жилы будут в 2,5 раза толще.

Видео описание

Лучше понять принцип подбора электропровода и разобраться с расчетом требуемого сечения поможет следующий видеоматериал:

Коротко о главном

Электрокабели изготавливаются с жилами, которые обычно производятся из меди. Однако также существует электропродукция с токопроводящими элементами из алюминия. В конструкции любого электропровода также присутствует внешняя оболочка и изоляция каждой жилы. Может быть, еще внутренняя общая оболочка и броня в виде металлизированного слоя.

В домах чаще используют провод ВВГ и NYM. Реже применяют электрокабель ПУНП, имеющий более низкое качество. Специалисты рекомендуют использовать в земле электропродукцию ВБбШв. Это бронированный провод.

Сечение кабеля определяется по силе тока. Для ее вычисления делят мощность электроприборов на напряжение сети. При этом дополнительно учитывают, что 1 мм² медного провода способен пропустить 10 А.

Факторы выбора сечения проводки

Не только мощность прибора определяет характер необходимой электропроводки. Существуют и другие факторы, влияние которых обязательно учитывается при расчете необходимого сечения кабеля. Они могут оказать влияние на теплообразование в проводнике, его пожароопасность и эксплуатационные характеристики.

К таким факторам выбора провода относят:

1. Материал жилы: медь, алюминий.
2. Вид изоляции: ПТФЭ, ПВХ, ПЭ и другие пластики.
3. Длина провода от источника тока до прибора.
4. Способ прокладки провода: открытый монтаж, скрытый в стене или с помощью кабель-каналов.
5. Температурный режим в помещении.
6. Количество фаз и напряжение сети.
7. Схема монтажа проводки.

Медь имеет меньшее сопротивление, чем алюминий, поэтому и расчеты по этим материалам производятся отдельно. Сечение медной жилы может быть примерно в 1,5 раза меньше, чем алюминиевой.

Материал изоляции также влияет на выбор электропровода. Существуют специальные оболочки, которые выдерживают высокие температуры без оплавления и изменения сопротивления, поэтому такие кабеля могут подвергаться повышенным нагрузкам и использоваться при повышенных температурах.

От длины провода и его сечения зависит степень падения напряжения, поэтому для работы чувствительной электроники необходимо учитывать и эти параметры.

Закрытые в короба или заштукатуренные в стене электропровода в меньшей степени теряют тепло при длительных нагрузках, поэтому они быстрее перегреваются и требуют большего расчетного сечения.

Проводка, идущая от счетчика к распределительным коробкам, вообще может испытывать одновременную нагрузку от нескольких приборов, включенных в различные розетки. Поэтому расчет сечения этих участков кабеля нужно производить отдельно.

Также нагрузка на электрокабель зависит от напряжения и количества подведенных фаз. Но так как в быту используется преимущественно однофазная п роводка с напряжением 220 В, то влияние этого фактора рассматриваться не будет.

Какой провод лучше — материалы из которых делают электрокабели

Анатомия провода

Основными элементами из которых состоит провод электрического кабеля являются жилы – элементы для прохождения электрического тока, изолированные друг от друга внутренней оболочкой и заключенные в общую оболочку.

Они обозначаются аббревиатурой ТПЖ.

Такие жилы для передачи электрической энергии бывают двух типов:

• однопроволочные сплошные;
• многопроволочные, состоящие из большого количества тонких нитей.

Существует два понятия, которые можно легко спутать друг с другом — это: однопроволочные жилы и одножильные кабели. На самом деле это разные вещи. Одножильные изделия могут иметь только одну жилу, которая, в свою очередь, может быть выполнена однопроволочной или многопроволочной.

Основной материал для изготовления токопроводящих жил: медь или алюминий. Если мы сравним эти металлы, то алюминий, хоть и стоит дешевле, но проигрывает в том, что имеет меньший уровень электропроводности.

Это обозначает, что при равном сечении медный проводник способен пропускать больший ток. Единственным недостатком меди является такой момент, что ее нельзя напрямую соединять с другими металлами. Следовательно, если вам понадобится соединить медный провод с алюминием, то потребуется переходник, исключающий формирования гальванической пары.

В случае состыковки проводов посредством скрутки, то это место быстро окислится, что приведет к разрыву контактов, а результатом может оказаться замыкание магистрали. Поэтому, в идеале для всех линий в квартире подобрать провода одного типа.

Кабели для электрических сигналов оснащают общей защитной оболочкой.

По сечению

Основной критерий – предполагаемая нагрузка на линию (подробнее о сечении проводов на напряжению и току читайте здесь). Определяясь с этим параметром, не следует забывать и о некотором запасе по мощности (примерно +⅓ от ее расчетного значения). Это самый распространенный совет. Но автор считает необходимым дать еще один. Нужно учесть и перспективу. Ведь дом постоянно пополняется новыми образцами бытовой техники.

Что проще – сразу заложить в квартире кабель с жилами большего сечения (да, купить продукцию несколько дороже), или потом заниматься переделкой проводки? Это уже решать вам, уважаемый читатель.

По специфике эксплуатации проводки (сечение жил в мм²)

• Освещение – 1,5.
• Розетки – не менее 2,5.

Для подключения мощных образцов бытовой техники (панель варочная, сушильный шкаф и тому подобное) прокладываются индивидуальные линии.

По длине

И здесь необходим некоторый запас. Кабеля (провода) придется обрезать, разделывать, соединять. Где гарантия, что при отсутствии опыта все получится сделать с первого раза? Цельная линия гораздо лучше, чем состоящая из отдельных сростков. А оставшийся кусок кабеля после монтажа проводки всегда можно будет использовать по назначению – в самой квартире, на даче, в гараже.

По производителю

Здесь коротко – покупать кабель для проводки нужно только того производителя, который пользуется хорошей репутацией. Продукция малоизвестных фирм качеством не отличается, так как они нередко стараются экономить буквально на всем – материалах, технологии. Следовательно, и о соответствии кабелей требованиям ГОСТ говорить не приходится.

Вывод – приобретать кабельную продукцию следует лишь в специализированных торговых точках. Если думать о безопасности своей и членов семьи, то на различных «блошиных» рынках, с рук, покупать материал для проводки в квартире вряд ли разумно.

Разновидности прокладки проводки

Выбор нужного провода зависит от вида прокладки, т.к. способ монтажа влияет на предъявляемые требования.

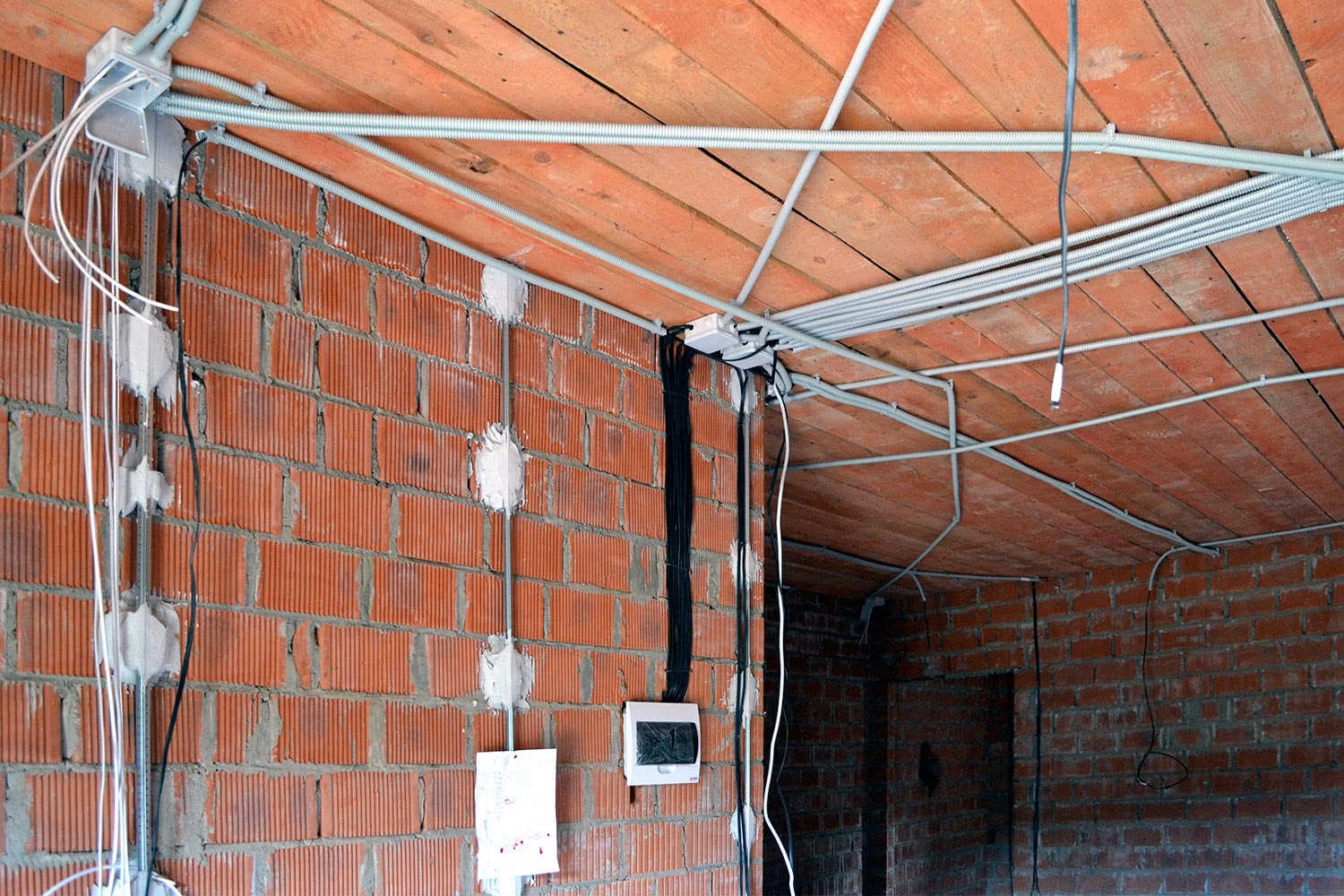

Открытая

Открытой называется прокладка кабеля непосредственно по строительным конструкциям. Она производится там, где нет возможности или необходимости прятать проводку в стене или потолке.

Так как открыто проложенный кабель ничем не защищен, необходимо оградить его от механических повреждений. Кроме того, в целях безопасности рекомендуется использовать провод сечением жилы не менее 4 мм².

Скрытая

Для устройства скрытой проводки в стене пробивают борозду, в которой прокладывают кабель, а затем заделывают ее и покрывают штукатуркой. При таком способе электрообеспечения к проводу предъявляются менее строгие требования, т.к. он изолирован как от внешних воздействий, так и от последствий перегрева.

Требования к домашней электрической сети регламентируются ПУЭ п. 7.1.34.

Алюминий или медь

Не все знают про требования ПУЭ, определяющие какой кабель лучше выбрать по материалу проводников – этот вопрос все еще часто можно часто услышать от людей, которые начали ремонтные работы. Ответ здесь один – это однозначно кабеля с медными жилами. Только они обладают необходимыми характеристиками для осуществления безопасной и бесперебойной работы электрооборудования в доме или квартире.

Для сравнения можно привести качественную характеристику.

Алюминий:

• Низкая проводимость.
• Недостаточная прочность и изгибаемость.
• Маленький срок службы из-за быстрого окисления.

Медь:

• Прочность и эластичность.
• Высокая электропроводность.
• Длительный срок службы.

Несмотря на явные отличия между алюминиевыми и медными проводами, первые из них все равно продолжают использовать для прокладки бытовой электропроводки. Это объясняется дороговизной проводки с медной основой, но здесь надо понимать, что это разовый выигрыш, ведь если брать долгосрочную перспективу, медь выигрывает по всем параметрам и полностью окупается благодаря долговечности.

Штробление

Перед тем как начать штробить, очень желательно чтобы стены и потолки были отштукатурены выравнивающим слоем штукатурки. Во-первых, у Вас не возникнет дальнейших проблем с завершающим монтажом розеток, так как все подрозетнички будут заподлицо со стеной, а не утоплены в ней (что бывает когда их устанавливают раньше, чем штукатурят стены). И во-вторых, штробление будет происходить гораздо быстрее, так как в некоторых местах не нужно будет пилить монолит.

Заранее проверьте места где будете штробить, чтобы не задеть коммуникации, — старую проводку и сантехнические трубы. Если не можете определить где идет старая проводка, вызовите электрика, или просто отключите ее в щите (если собираетесь менять её всю). Для удобства работы — сделайте себе временную переноску (удлинитель).

Отверстие под подрозетники штробятся на полную глубину коронки. Чтобы быстрее проштробить отверстие в бетоне, наметьте коронкой окружность, после чего любым буром, длиною не менее глубины коронки, просверлите максимально возможное количество отверстий по окружности. После чего штробление коронкой пойдет заметно быстрее, можно сказать – как по маслу пойдет. При попадании на арматуру, лучше всего использовать другую коронку, в крайнем случае, можно сбить ей лопаткой. Лучше использовать перфоратор помощьнее (не забываем про соседей и полицию).

Похожие записи:

Идеи поделки на тему «белый цветок» 11 видов крыш частных домов и их особенности Стены из осб внутри дома Разновидности, характеристики и применение эпоксидных клеев Бетон из опгс Бетонный пол по грунту
