Установка водяных калориферов своими руками

Оглавление

Расчет мощности калорифера

Расчет калорифера производится в несколько этапов. Последовательно определяются:

  • Тепловая мощность.
  • Определение размера фронтального сечения, подбор готового прибора.
  • Расчет расхода носителя.

Поскольку расход воздуха известен из характеристик вентиляционной системы, то вычислять его не потребуется. Формула определения тепловой мощности прибора:

Qт = L • Pв • Cв • (tвн — tнар)

где Qт — тепловая мощность калорифера.

L — расход воздуха (величина приточного потока).

Pв — плотность воздуха, табличное значение, находится в СНиП.

Cв — удельная теплоемкость воздуха, имеется в таблицах СНиП.

(tвн — tнар) — разница внутренней и наружной температур.

Внутренняя температура — санитарная норма для данного помещения, наружная определяется усредненным значением самой холодной пятидневки в году для данного региона.

Определяем фронтальное сечение:

F = (L • P)/ V,

где F — фронтальное сечение.

L — расход воздуха.

P — плотность воздуха.

V — массовая скорость потока, принимается около 3-5 кг/м2•с.

Затем находим расход теплоносителя:

G = (3,6 • Qт)/Cв • (tвх — tвых),

где G — расход теплоносителя.

3,6 — поправочный коэффициент для получения нужных единиц измерения.

Qт — тепловая мощность прибора.

Cв — удельная теплоемкость среды.

(tвх — tвых) — разница температур теплоносителя на входе и выходе из устройства.

Зная расход носителя можно определить диаметр труб обвязки и подобрать нужное оборудование.

Пример расчета

Определяем тепловую мощность при разнице температур от -25° до +23°, при производительности вентилятора 17000 м3/час:

Qт = L • Pв • Cв • (tвн — tнар) = 17000 • 1,3 • 1009 • (23-(-25)) = 297319 Вт = 297,3 кВт

Фронтальное сечение:

F = (L • P)/ V = (17000 • 1,3) / 4 = 5525 = 0,55 м2.

Определяем расход теплоносителя:

G = (3,6 • Qт)/Cв • (tвх — tвых) = (3,6 • 297,3)/1009 • (95-50) = 1,58 кг/сек.

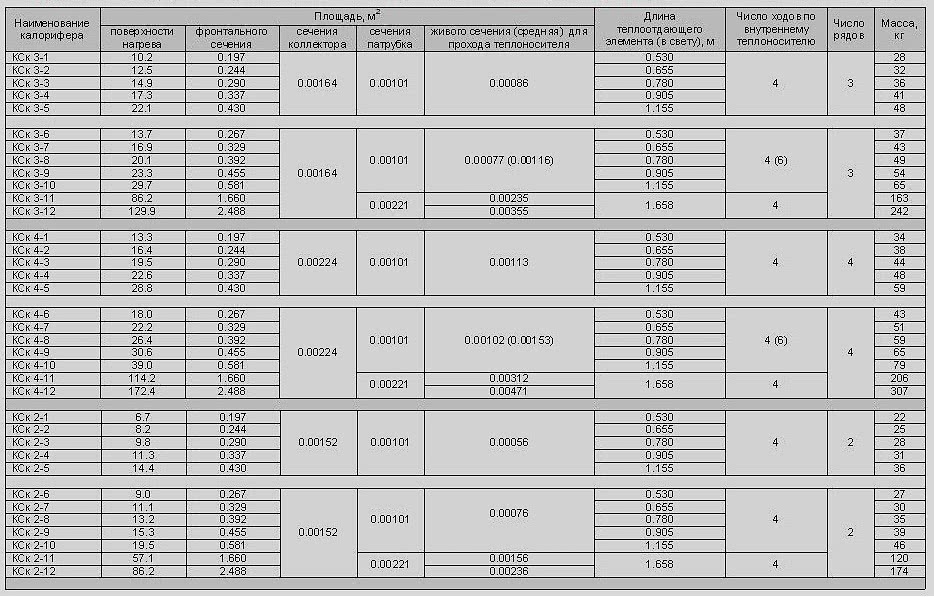

По полученным данным по таблице калориферов подбираем наиболее подходящую модель.

Вычисление поверхности нагрева

Площадь поверхности нагрева определяет эффективность устройства. Чем она больше, тем выше коэффициент теплоотдачи, тем сильнее прибор нагревает воздушный поток. Определяется по формуле:

Fk = Q / k • (tср.т — tср.в)

где Q — тепловая мощность.

k — коэффициент.

tср.т — средняя температура теплоносителя (между значениями на входе и выходе из прибора).

tср.в — средняя температура воздуха (наружная и внутренняя).

Полученные данные сравниваются с паспортными характеристиками выбранного прибора. В идеале расхождение между реальными и расчетными значениями должны быть на 10-20% больше у реальных.

Особенности расчета паровых калориферов

Методика расчета паровых калориферов практически идентична рассмотренной. Единственным отличием является формула расчета теплоносителя:

G = Q / r

где r — удельная теплота, возникающая при конденсации пара.

Самостоятельный расчет калориферных установок достаточно сложен и чреват появлением множества ошибок. Если требуется рассчитать прибор, лучшим решением будет обратиться к специалистам или использовать онлайн-калькулятор, которых имеется много в сети интернет. Решение достаточно просто, надо лишь подставит в окошечки программы собственные данные и получить искомые значения, на основании которых можно выбирать готовые устройства.

Калориферы КСк. Расчет и подбор водяных калориферов КСк – Т.С.Т.

Калориферы КСк. Расчет и подбор водяных калориферов КСк

Расчет и подбор водяных калориферов КСк осуществляется в следующей последовательности:

1. подсчет тепловой мощности для нагрева воздуха, 2. расчет фронтального сечения для прохода воздуха и подбор подходящих калориферов, 3. нахождение массовой скорости, 4. определение расхода теплоносителя, 5. подсчет скорости горячей воды в теплообменнике, 6. вычисление коэффициента теплопередачи, 7. определение среднего температурного напора, 8. нахождение теплопроизводительности калорифера или установки, 9. установление запаса по тепловой мощности, 10. расчет аэродинамического сопротивления, 11. определение гидравлического сопротивления по теплоносителю.

Все действия по расчету и подбору водяных калориферов типа КСк выложены пошагово. Прилагаются формулы и таблицы , технические данные и характеристики всех моделей данных воздухонагревателей. Каждый шаг подсчетов и вычислений сопровождается конкретным примером.

1. Определить тепловую мощность для нагрева определенного объема воздуха.

а) Определяем массовый расход нагреваемого воздуха

L – объемное количество нагреваемого воздуха, м3/час

p – плотность воздуха при средней температуре (сумму температуры воздуха на входе и выходе из калорифера разделить на два) – таблица показателей плотности представлена выше, кг/м3

б) Определяем расход теплоты для нагревания воздуха

G – массовый расход воздуха, кг/час

с – удельная теплоемкость воздуха, Дж/(кг •K) , (показатель берется по температуре входящего воздуха, смотреть ниже – по таблице)

t нач – температура воздуха на входе в теплообменник, °С

t кон – температура нагретого воздуха на выходе из теплообменника, °С

Пример подбора и расчета калорифера КСк . Шаг- 1

Подобрать подходящий калорифер КСк для нагрева 17000 м3/час от температуры – 25°С до +23°С. Теплоноситель горячая вода с графиком 95°С на входе в воздухонагреватель, 50°С на выходе.

1. Определить тепловую мощность, необходимую для нагрева 1700 0 м3/час с температуры – 25°С до +23°С.

а) Определяем массовый расход нагреваемого воздуха

1 700 0 – объемное количество нагреваемого воздуха, м3/час

1.3 – плотность воздуха при температуре – 1°С (температура на входе – 25 °С плюс температура воздуха на выходе +2 3°С – делим на два) (- 25+2 3 )/2= – 2 /2= – 1 Плотность воздуха при температуре – 1 имеет значение 1.3 0

б) Определяем расход те п лоты для нагревания воздуха

2 21 00 – массовый расход воздуха, кг/час

1009 – удельная теплоемкость при температуре входящего воздуха – 25 °С, Дж/(кг•K)

+2 3 – температура нагретого воздуха на выходе из теплообменника , °С

– 25 – температура воздуха на входе в теплообменник , °С

Температуру входящего воздуха можно принять, исходя из географического региона, в котором будут эксплуатироваться калориферы. Данные с расчетными средними температурами городов представлены в 3- х таблицах справа. Если в таблице отсутствует ваш город, следует принять показатели близлежащего.

2. Подбор и расчет калориферов – этап второй. Определившись с необходимой тепловой мощностью для обогрева требуемого объема, находим фронтальное сечение для прохода воздуха. Фронтальное сечение – рабочее внутреннее сечение с теплоотдающими трубками, через которое непосредственно проходят потоки нагнетаемого холодного воздуха.

G – массовый расход воздуха, кг/час

v – массовая скорость воздуха – для оребренных калориферов принимается в диапазоне 3 – 5 ( кг/м2•с ). Допустимые значения – до 7 – 8 кг/м2•с

Пример подбора и расчета калорифера КСк . Шаг- 2

Подобрать подходящий калорифер КСк для нагрева 1700 0 м3/час от температуры – 25°С до +23°С. Теплоноситель горячая вода с графиком 95°С на входе в воздухонагреватель, 50°С на выходе.

2. Расчет фронтального сечения для прохода воздуха. Подбираем необходим ую площадь сечени я под массовый расход воздуха 2 210 0 кг/час. Принимаем массовую скорость – 3.6 кг/м2•с .

2 21 00 – массовый расход воздуха, кг/час

3.6 – массовая скорость воздуха , кг/м2•с

При выборе трех или четырех рядной модели (одинаковые номера калориферов – имеют одну и ту же площадь фронтального сечения), ориентируемся на то, что теплообменники КСк4 (четыре ряда) при одной и той же входящей температуре и производительности по воздуху, нагревают его в среднем на восемь- двенадцать градусов больше, чем КСк3 (три ряда теплонесущих трубок), но имеют большее аэродинамическое сопротивление.

Плюсы и минусы водяного калорифера отопления

Калорифер с датчиком температуры, который автоматически отключает устройство

К преимуществам воздухонагревателей водяного типа относятся:

  • простая установка в сравнении с коммуникациями, где есть радиатор;
  • эффективность и скорость нагревания;
  • производительность – калорифер может обогреть дачный дом или производственную площадь;
  • безопасность эксплуатации;
  • автоматическое отключение и включение отопления у моделей с датчиками температуры;
  • плавность регулировки и настройки рабочих режимов;
  • совместимость с центральной системой или местными сетями – котлами;
  • бесшумность работы;
  • отсутствие нагрузки на электрическую линию.

У калориферного оборудования имеется несколько недостатков:

  • зависимы от наличия воды в магистралях;
  • теплоноситель нужно подводить к области монтажа устройств;
  • сложность технического обслуживания;
  • прекращение подачи тепла, если вентилятор останавливается.

Несмотря на несколько минусов, водяные калориферы отличаются эффективностью обогрева и экономичностью расхода воды.

Водяные калориферы с вентилятором: характеристики и производители

Калорифер водяной с вентилятором – это один из наиболее экономных и эффективных приборов, служащих для обогрева воздуха в ангарах, складах, спортзалах, в торговых, выставочных и концертных залах, автосервисах, мастерских. Также с его помощью отапливают теплицы, фермы и другие просторные объекты с большой площадью.

Такие агрегаты бывают также в разных исполнениях в зависимости от предполагаемого размещения. То есть могут быть настенные или потолочные калориферы, которые можно легко установить в любом помещении.

Основные плюсы водяных калориферов отопления заключаются в их энергоэффективности и производительности, что проявляется в возможности как повышать, так и охлаждать температуру в помещении. При этом тепловентиляторы в основном малозатратны, так как потребляют мало электроэнергии и позволяют сэкономить на отоплении.

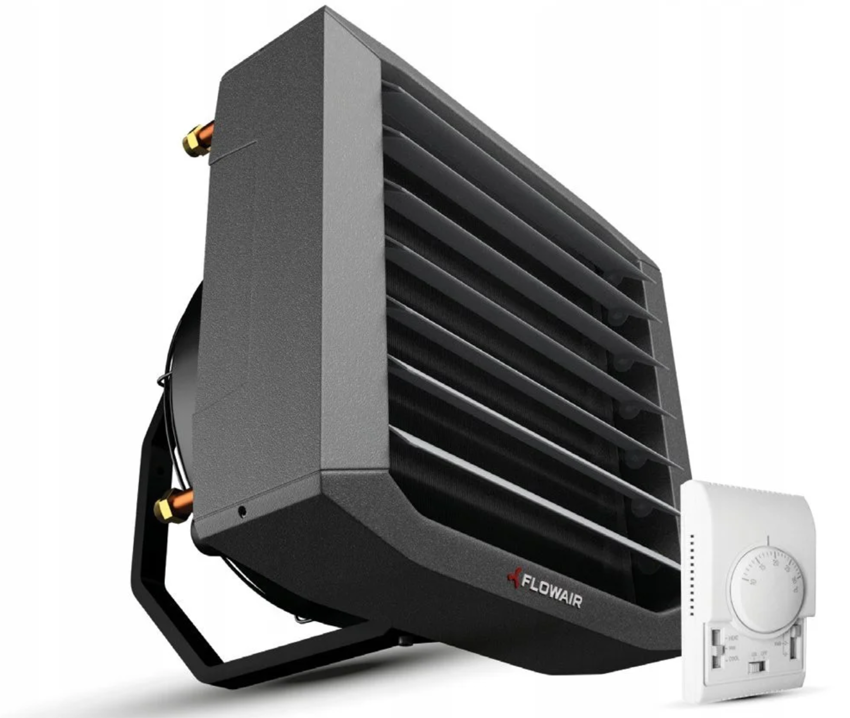

Электрический тепловентилятор с панелью управления Flowair

На производстве таких калориферов специализируются как зарубежные, так и отечественные марки, среди которых Тепломаш, Греерс, Flowair и Volcano. Водяной калорифер отопления с вентилятором — отличное решение в большинстве случаев для обогрева больших объектов.

Популярными на отечественном рынке считаются калориферы КСК. Приборы этой марки отличаются компактностью и экономичностью. Агрегаты широко используют в промышленности, так как отлично справляются с задачей быстрого нагрева воздуха в помещениях с большой площадью, при этом используя минимум электроэнергии. Приборы также используют как теплоутилизатор. Они являются составляющей в разных агрегатах, системах отопления, кондиционирования и вентиляции. Теплоносителем в калорифере КСК является горячая вода с температурным показателем свыше 190°С.

Калориферы отопления с вентилятором: особенности конструкции и работы

Калориферы отопления с вентилятором представлены шестью типоразмерами. Это очень популярные средства отопления, поэтому имеют широкий модельный ряд у многих производителей. Бывают двухрядные и трехрядные модели. Мощность калорифера от 10 до 60 кВт позволяет подобрать оборудование для помещений с разной площадью.

Мощность калориферов варьируется в пределах 10-60 кВт

Такие калориферы еще называют тепловентиляторами или дуйчиками, они отличаются компактностью и легкостью. На потолок или стену их крепят с использованием специальных кронштейнов.

В целях износостойкости корпус агрегата изготавливают из полипропилена или из оцинкованной стали, а сверху покрывают эмалью. Полипропилен отличается высокой степенью сопротивляемости к механическим повреждениям и устойчивостью к различным газам и парам. Поэтому корпус выдерживает высокие температуры, устойчив к коррозии повреждениям разного характера.

Для производства теплообменника используют медные трубки, а для оребрения – алюминиевые пластины. Их монтируют на задней панели устройства, что позволяет значительно упростить установку прибора и улучшить его дизайн.

Прибор оснащают бесшумным осевым вентилятором с лопатками из спецпрофиля и подшипников наивысшего класса, не требующие смазывания. Такое устройство дает высокую производительность при низком потреблении электроэнергии. Кроме того, расход воздуха регулируется в рабочем диапазоне. В качестве теплоносителя служит вода из системы централизованного отопления.

Агрегаты производятся в потолочном и настенном исполнении. За счет лёгкости монтажной консоли возможен оборот агрегата на 180 градусов вовремя эксплуатации.

Потолочный тепловентилятор отопления

Эффективность использования калориферов вместо радиаторов отопления

Циркулирующий по радиаторам водяного отопления теплоноситель, передает тепловую энергию окружающему воздуху путем теплового излучения, а также посредством движения конвекционных потоков нагретого воздуха вверх, поступления остывшего воздуха снизу.

Калорифер, кроме этих двух пассивных способов передачи тепловой энергии, прогоняет воздух через систему нагретых элементов с гораздо большей площадью и интенсивно передает им тепло. Оценить эффективность калориферов и вентиляторов позволить простой расчет стоимости установленного оборудования для одних и тех же задач.

Пример отопления калориферами помещения сервиса технического обслуживания автомобилей.

Например, необходимо сравнить стоимость радиаторов и калориферов для отопления выставочного зала автосалона с учетом выполнения норм СНИП.

Теплотрасса одна и та же, теплоноситель одной температуры, обвязку и монтаж при упрощенном расчете затрат на основное оборудование можно не учитывать. Для несложного расчета берем известную норму 1 кВт на 10 м2 отапливаемой площади. Зал площадью 50х20 = 1000 м2 минимально требует 1000/10 = 100 кВт. С учетом запаса в 15% расчетная минимально необходимая теплопроизводительность отопительного оборудования – 115 кВт.

При использовании радиаторов. Берем одни из наиболее распространенных биметаллических радиаторов Rifar Base 500 x10 (10 секций), одна такая панель выдает 2,04 кВт. Минимально необходимое количество радиаторов составит 115/2,04 = 57 шт. Сразу стоит учитывать, что разместить в таком помещении 57 радиаторов неразумно и практически невозможно. При цене прибора на 10 секций в 7 000 рублей, затраты на покупку радиаторов составят 57*7000 = 399 000 рублей.

При отопления калориферами. Для отопления прямоугольной площади с целью равномерного распределения тепла делаем подбор из 5 водяных калориферов Ballu BHP-W3-20-S производительностью 3200 м3/час каждый с близкой суммарной мощностью: 25*5 = 125 кВт. Затраты на оборудование составят 22900*5 = 114 500 рублей.

Основная область применения калориферов – организация отопления помещений с большими пространствами для движения воздуха:

  • производственные цеха, ангары, склады;
  • спортивные залы, выставочные павильоны, ТРЦ;
  • сельскохозяйственные фермы, теплицы.

Компактное устройства, позволяющие быстро нагревать воздух от 70°C до 100°C, легко встраиваемые в общую систему автоматического управления отоплением целесообразно использовать в сооружениях с надежным доступом к теплоносителю (воде, пару, электроэнергии).

Преимуществами водяных калориферов являются:

  1. Высокая рентабельность использования (низкая стоимость оборудования, высокая теплоотдача, легкость и дешевизна монтажа, минимальные эксплуатационные расходы).
  2. Быстрый нагрев воздуха, легкость изменения и локализация потока тепла (тепловые завесы и оазисы).
  3. Надежность конструкции, легкость автоматизации и современный дизайн.
  4. Безопасность в применении даже в зданиях с повышенной опасностью.
  5. Крайне компактные размеры при высокой теплопроизводительности.

Недостатки этих приборов связаны со свойствами теплоносителя:

  1. При температуре ниже нуля, калорифер легко заморозить. Не слитая вовремя вода из трубок может их порвать в случае отключения от магистрали.
  2. При применении воды с большим количеством примесей тоже можно вывести прибор из строя, поэтому использование в быту без фильтров и подключение к центральной системе – нецелесообразны.
  3. Стоит отметить, что калориферы сильно сушат воздух. При использовании, например, в выставочном зале, необходима увлажняющая климатическая техника.

Классификация

Для создания в здании оптимального микроклимата применяется система калориферного обогрева, то есть принудительного подогрева с помощью оборудования, которое устанавливается в воздушных каналах.

В зависимости от того, какой теплоноситель используется, выделяют 4 типа калориферов:

  • Паровые – применяются чаще всего на промышленных предприятиях, где выработка пара предусмотрена технологическими процессами.
  • Электрические – этот вариант самый простой в установке (нужен только источник питания для нагрева встроенных ТЭНов), но требует большого расхода электроэнергии. Использование электрокалорифера считается целесообразным только на объектах, площадь которых не превышает 150 м²
  • Водяные – этот тип нагревателя работает на основе горячей воды и устанавливается в системах вентиляции с прямоугольным или круглым сечением на площадях свыше 150 м² Данный тип обогрева надёжен, практичен, прост в обслуживании и недорог.

Особенностью нагревателя является то, что состав поступающего с улицы воздушного потока не должен быть липким, волокнистым, содержать твёрдые частицы. Допустимая запылённость — не более 0,5 мг/м³. Минимальная температура забираемого воздуха -20 °C.

При выборе калорифера учитывают следующие факторы:

  • площадь помещения;
  • погодные условия в данном климатическом поясе;
  • мощность вентиляции.

Нагреватель устанавливают во внутренней части вентиляционной шахты, поэтому он должен соответствовать её параметрам (конфигурации и размеру).

Если производительность будет низкой, то прибор не сможет прогреть воздушные массы.

Если нет возможности установить калорифер с нужными параметрами, то последовательно монтируются несколько механизмов, имеющих меньшую мощность.

Подключение

Поступление воздушных масс может осуществляться в одном из двух вариантов:

  • Левое выполнение: смесительный узел и автоматическое управление устанавливаются с левой стороны, подача воды производится сверху, отток — в нижней части.
  • Правое выполнение: указанные механизмы находятся справа, трубка для подачи воды — внизу, «обратка» – в верхней части.

Трубки размещают на той стороне, где установлен воздушный клапан.

Водяные калориферы разделяются на 2 вида по типу вентиля:

  • двухходовой – при подключении к общему теплоснабжению;
  • трехходовой – при замкнутом способе снабжения теплом (к примеру, при подключении к котлу).

Вид вентиля определяется характеристиками системы, снабжающей теплом. К ним относятся:

  • Вид системы.
  • Температура воды в начале процесса и при оттоке.
  • При центральном водоснабжении – разница между давлением в трубах подачи воды и её оттока.
  • При автономном – наличие или отсутствие насоса, установленного на контуре притока.

Схема установки должна предусматривать недопустимость монтажа в следующих случаях:

  • с вертикальным вводом и выводом трубы;
  • с верхним забором воздуха.

Такие ограничения обусловлены возможностью попадания снежных масс в приток оборудования и дальнейшей протечки талой воды в электронный блок.

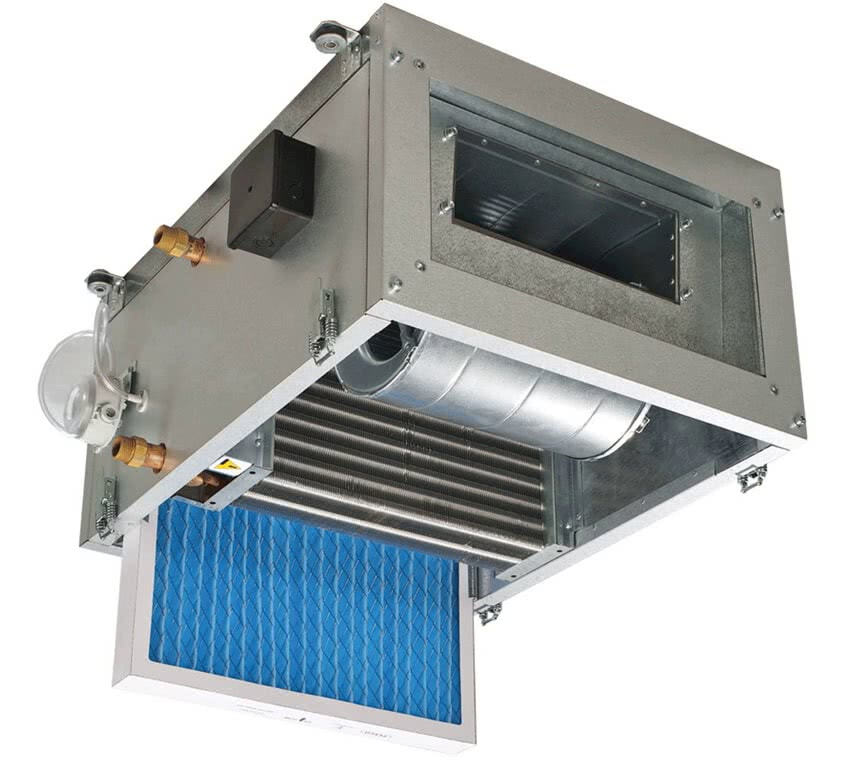

Место монтажа канального калорифера для приточной вентиляции в системе воздухообмена (если существует возможность понижения температуры ниже нормы, обязательна установка термостата защиты от замерзания)

Чтобы избежать сбоев работы блока автоматики, датчик температуры должен находиться во внутренней части элемента выдува воздуха на расстоянии не менее 0,5 м от механизма притока.

Методы обвязки

Обвязка представляет собою каркас из арматуры, с помощью которого регулируется поступление горячей воды. Узел обвязки помогает контролировать производительность калорифера приточной вентиляции, управлять им и поддерживать в здании заданный температурный режим.
Расположение узлов обвязки определяется местом установки, схемой воздухообмена, техническими параметрами оборудования. Применяют 2 варианта монтажа:

  • Рециркуляционные воздушные массы смешиваются с приточными.
  • Осуществляется только рециркуляция воздуха внутри помещения по замкнутому принципу.

С учётом этого существуют 2 метода обвязки:

  • 2-ходовыми вентилями – при неконтролируемом обратном расходе воды;
  • 3-ходовыми вентилями – при контроле за расходом воды в бойлерной или котельной.

Некоторые производители — например, «Интеграция» — выпускают узлы обвязки различной модификации, представляющие собою целые комплекты, состоящие из клапанов (балансировочных и обратных, двух и трёхходовых), насосов, байпасов, шаровых кранов, манометров, очистительных фильтров.

Схема обвязки узлов калорифера для приточной вентиляции. (Шаровые краны, установленные на входе и на выходе, позволяют перекрывать воду, а термоманометр – контролировать температуру и давление)

Если естественная вентиляция налажена хорошо, то возможностей для успешной работы оборудования гораздо больше. Правильный выбор обвязки в таких случаях эффективен, как для нагрева больших площадей на производстве, так и для частных домов, коттеджей.

Калорифер, используемый для вентиляции, обычно подключают к системе отопления непосредственно в точке воздухозабора. Если действует принудительная вентиляция, то монтаж воздухонагревателя может быть проведён в любом месте.
Калориферы для приточной вентиляции позволяют создать комфортный температурный режим как в промышленных, так и в жилых помещениях

Важно только правильно определиться с выбором теплоносителя, который будет наиболее эффективным (с минимальными затратами при максимальной производительности) в определённых условиях. Автоматизированная система – как, например, щит управления приточной вентиляцией с водяным калорифером, — позволит сделать использование нагревательных приборов для приточной вентиляции удобным и безопасным

Советы по монтажу

Калориферы с датчиками в теплице поддерживают нужную температуру

Воздухонагреватель водяной устанавливается в помещениях, подключенных к центральной теплотрассе. При самостоятельном монтаже стоит соблюдать рекомендации специалистов:

  • Диагональ нагревателя зависит от особенностей изгибов каналов, типа заслонки и конструктивных элементов.
  • Для защиты нагревателя от перемерзания установка производится в помещениях с температурой не ниже 0 градусов.
  • Перед началом монтажа необходимо осмотреть пластины и трубки на предмет целостности.
  • Приварные фланцы проще всего соединять встык.
  • Прямоточные вентили воздухоотводов располагают вверху отводного и подающего коллекторов.
  • Стыки прибора и системы вентиляции герметизируются.
  • Настенные модели устанавливаются посредством крепления консоли двумя саморезами.

Виды

В зависимости от источника современные калориферы можно разделить на три большие группы: электрические, водяные, а также паровые. В прошлом применялись масляные, дизельные и газовые обогреватели на природном газе. В наши дни они не особенно востребованы.

Электрические

Наиболее простым выбором станут электрические модели. Они могут монтироваться в вентиляционные ходы, обслуживающие даже малогабаритные помещения. В отличие от паровых и водяных установок, электрические системы не предполагают подведения дополнительных коммуникаций. Всё, что требуется для их подключения, – розетка в 220 Вт в зоне доступа. Принцип действия общий для всех устройств. Он состоит в нагреве потока воздуха, проходящего сквозь ТЭНы

Однако при монтаже электрических калориферов важно предусмотреть возможность постоянного движения воздушных масс. Даже при незначительном понижении этого показателя возникает риск перегрева ТЭНа и, как следствие, выхода из строя всей системы

Именно поэтому самые дорогие модели электрокалориферов предусматривают биметаллические термовыключатели, которые автоматически устанавливают блокировку системы в случаях перегревания. К достоинствам таких моделей относят простоту монтажа, независимость от отопительного сезона, а также отсутствие необходимости проведения труб. Из недостатков выделяют существенный расход электроэнергии. К тому же такие устройства нецелесообразны в вентиляционных установках, обслуживающих помещения внушительной площади.

Водяные

Калориферы востребованы при организации вентиляции всех видов. В зависимости от конструкции они могут производиться в двух- либо трехрядном исполнении. Подобные приборы фиксируют в вентиляционный модуль помещений площадью больше 150 кв. м. Достоинством водяных калориферов считается их пониженная энергозатратность, к тому же это взрывозащищенные и пожаробезопасные установки.

Принцип работы состоит в следующем: воздух с улицы сквозь воздухозаборную решетку забирается внутрь системы и потом по воздуховоду передается к фильтру. В этом блоке воздушная масса очищается от мелких насекомых, пылевых частиц и небольшого мусора. Оттуда очищенный воздух передаётся в калорифер.

В корпус устройства вмонтирован теплообменник из меди. Он включает несколько звеньев, расположенных в шахматном порядке, каждое оснащено алюминиевой пластиной. Эти пластинки многократно повышают теплоотдачу медного элемента и тем самым улучшают параметры энергоэффективности системы. Теплоносителем, текущим через змеевик, чаще всего является вода, реже — водно-гликолевый раствор и антифриз.

Холодные воздушные потоки, проходя по теплообменнику, впитывают тепло нагретых металлических поверхностей и передают его в обслуживаемое помещение. Применение водяных обогревателей позволяет прогреть воздушные потоки до 100 градусов. Эта система получила широкое распространение в торговых центрах, на складах, в теплицах, спортивных сооружениях, а также на паркингах. Впрочем, и минусы здесь имеются. При резком снижении температуры всегда есть риск замерзания воды в трубах.

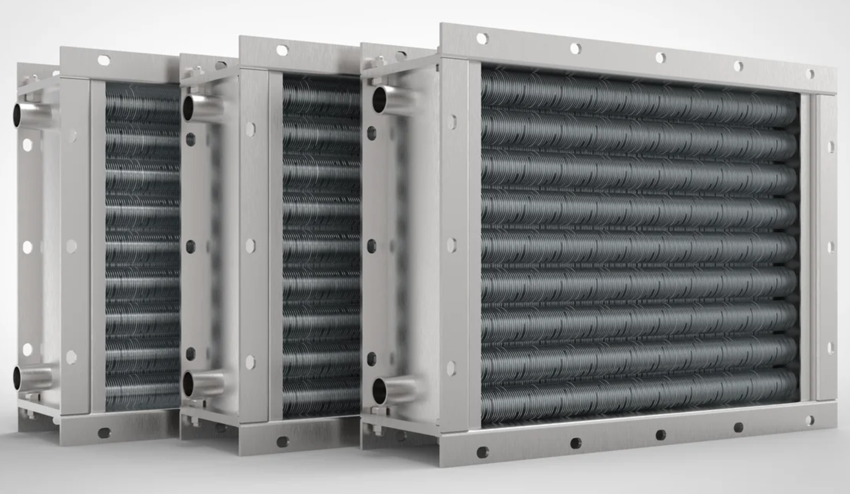

Паровые

Паровые модели получили повсеместное распространение на заводах, где возникает технологическая необходимость в продуцировании большого объема пара. Эти калориферы не применяются в приточных бытовых вентиляционных системах. Теплоносителем здесь является пар. Он обеспечивает моментальный подогрев воздушных потоков и повышенную энергоэффективность установки.

Непременным требованием работы подобных моделей становится обеспечение 100% герметичности теплообменника и его патрубков. Если это правило не будет соблюдено, то пар начнет выходить в помещение. В конечном счете это приведет к разрыву теплообменника

Важно: любые теплообменники в ходе производства должны подвергаться обязательному тесту на герметизацию. Технические испытания производятся посредством направленной струи охлажденного воздуха, подаваемой в систему под давлением в 35-40 Па

Во время испытания теплообменник размещается в контейнере с тёплой водой.

Плюсы и минусы отопления с калорифером

Система обогрева дома, основывающаяся на подаче прогретого до установленной температуры воздуха непосредственно в дом, представляет особый интерес для владельцев собственного жилья.

Такая конструкция отопительной системы состоит из следующих важных узлов:

  • калорифера, выступающего в роли теплогенератора, подогревающего воздух;
  • каналов (воздуховодов), по которым поступают нагретые воздушные массы в дом;
  • вентилятор, направляющий хорошо прогретый воздух по всему объему помещения.

Преимуществ у системы такого типа много. К ним относится и высокий КПД, и отсутствие вспомогательных элементов для теплообмена в виде радиаторов, труб, и возможность объединить ее с климатической системой, и малая инерционность, в результате чего прогрев больших объемов происходит очень быстро.

Галерея изображенийФото из Калорифер — нагревательный прибор, предназначенный только для обработки воздушного потока без изменения влажности обрабатываемой массыКалориферами оснащаются системы воздушного отопления и кондиционирования, осуществляющие подмес свежей порции воздуха с улицы к циркулирующему внутри потокуВ системах воздушного отопления нагреваемый калорифером воздух нагнетается в помещение при помощи вентилятораВеским плюсом использования калориферов считается их возможность в максимально быстром темпе обогреть большие по площади и объему помещения, в том числе цеха, торговые комплексы, складыОборудование для нагревания воздухаСистема кондиционирования с калориферомВоздушное отопление с калориферомБыстрый обогрев больших площадей

Для многих домовладельцев недостатком является то, что монтаж системы возможен только одновременно со строительством самого дома и затем дальнейшая модернизация ее невозможна.

Минусом является и такой нюанс, как обязательное наличие резервного питания и потребность в регулярном техническом обслуживании.

У нас на сайте есть более подробные материалы по устройству воздушного отопления в доме и коттедже. Рекомендуем вам ознакомиться с ними:

  • Воздушное отопление своими руками: все про воздушные системы отопления
  • Как устроить воздушное отопление загородного дома: правила и схемы сооружения
  • Расчет воздушного отопления: основные принципы + пример расчета
