Как установить и подключить печь-камин
Примеры установки схематически показаны в инструкции по эксплуатации. В документации подробно описан поэтапный план подключения радиаторов отопления к каминопечи, поэтому монтаж не должен вызвать сложностей.
При монтаже необходимо выбрать тип системы отопления и установить каминопечь в строгом соответствии с рекомендациями, указанными в инструкции по эксплуатации.
Основные правила подключения батарей домашнего отопления:
- Каминопечи подходят для открытых и закрытых систем отопления, с естественной и принудительной циркуляцией теплоносителя. Исключение составляют решения с внутренним давлением в трубопроводе, свыше 2 атм.
Для подключения, сбоку корпуса каминопечи предусмотрены два отвода под подачу и обратку теплоносителя. Некоторые производители закрывают патрубки резиновыми крышками двух цветов. Красный – подача, синий – обратка.
Самотечная система рассчитывается так, чтобы печь-камин располагалась в нижней точке. Обязательно строгое соблюдение углов и уклонов. Нарушения обязательно скажутся на теплоэффективности.В системах с принудительной циркуляцией устанавливают байпас, чтобы при отключении электричества продолжился полноценный прогрев здания.
Соблюдение правил пожарной безопасности. При подключении печи-камина с водяным контуром к системе отопления дома, обязательно следовать указаниям, содержащимся в ППБ и СНиП, относящимся ко всему твердотопливному отопительному оборудованию.

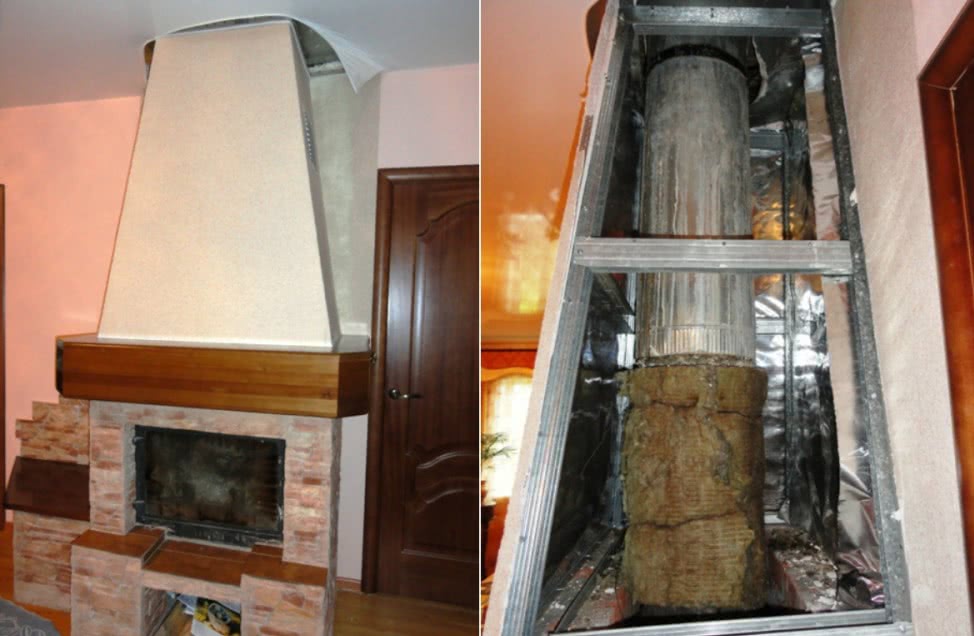

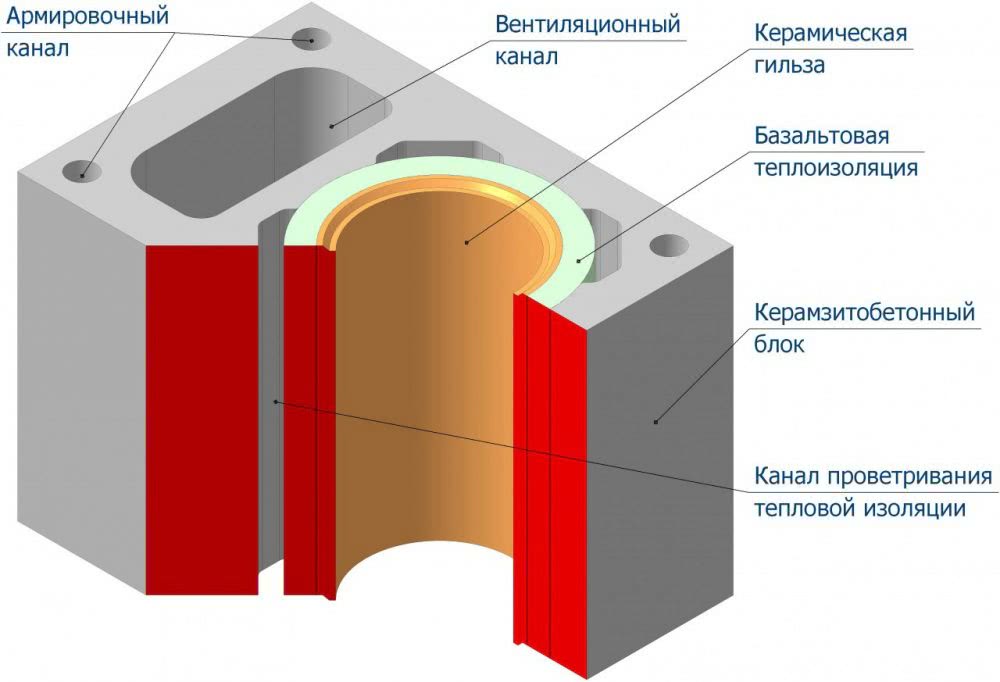

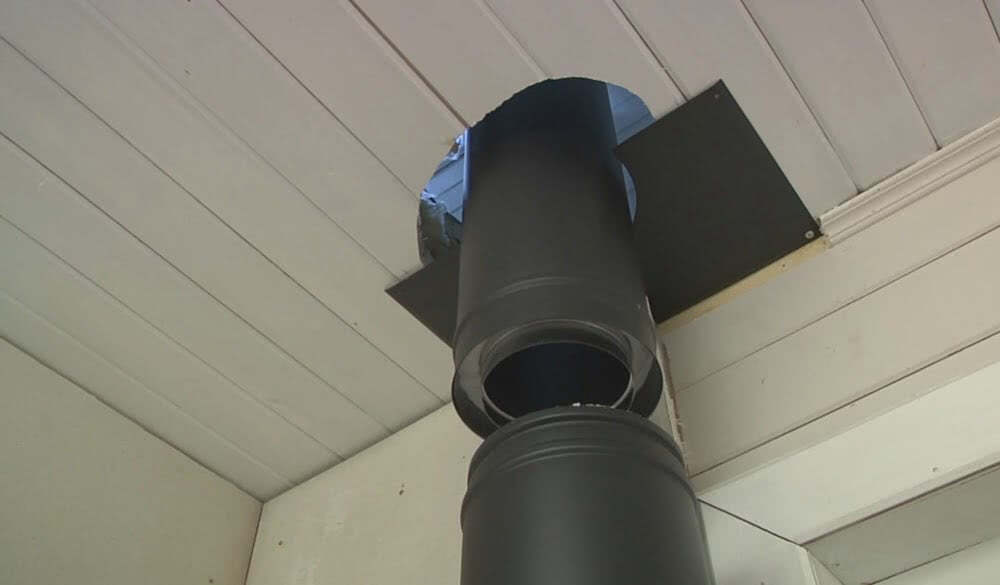

Подключение систем дымоотведения лучше выполнить посредством сэндвич трубы. Дымоход легко собирается своими руками, обеспечивает хорошие характеристики тяги, имеет долгий срок службы.
Каминопечи – относительно новый вид отопительного оборудования для российского покупателя. Чтобы понять, насколько целесообразна установка теплогенератора с встроенным водяным контуром, следует изучить отзывы владельцев, имеющих определенный опыт эксплуатации.
По высказываниям, размещенным на сайте, легко понять и выявить сильные и слабые стороны оборудования. Реальный опыт потребителей поможет избежать ошибок в процессе эксплуатации.
Сильные стороны аква каминопечей
Как уже отмечалось, каминопечи, по своим теплотехническим характеристикам идентичны твердотопливным котлам. Схожие параметры наблюдаются в теплоотдаче, времени поддержании температуры (6-24 часа). Но, есть сильные стороны – доводы в пользу покупки:
- Твердотопливные печи-камины длительного горения с водяным контуром, отечественного производства стоят дешевле аналогичных котлов.
Установка проще.
Функционал – кроме отопления, каминопечь обеспечивает еще одну важную функцию – приготовление или разогрев пищи.
Внешний вид – европейские и российские изделия оформлены в классическом и современном стиле, имеют облицовку из камня. Современную печь-камин можно использовать в качестве элемента декора и устанавливать в любой комнате, при условии, что помещение соответствует пожарным нормам.
Недостатки оборудования
Минусов практически нет. Каминопечи имеют высокую теплоотдачу, длительный период работы от одной закладки. Некоторые владельцы отмечают, что режим газогенерации не подходит при сильной отрицательной температуре окружающей среды.
Существуют ограничения при использовании для большой отапливаемой площади. Как и все пиролизные отопители, печь-камин чувствительна к качеству используемого топлива. Допустимая влажность не более 20%.
В остальном, камино-печи как российских, так и зарубежных брендов, хорошая альтернатива классическим твердотопливным котлам.
Как выбрать каминный вкладыш с теплообменником
При выборе подходящей топки, рассчитывают необходимую мощность устройства, учитывают конструкцию и тип. После этого, вкладыш подбирают по производителю и цене:
- Виды каминных топок с водяным теплообменником – существует три базовых модификации, в зависимости от типа установки:
- Встраиваемые
- Угловые топки
Топки изготавливаются в виде вкладышей, требующих обязательной облицовки и нуждающихся в проведении дополнительных работ по установке.
Производительность – рассчитать приблизительную мощность топки можно, по формуле 1 кВт = 10 м². Во время расчетов учитывают, что каминный вкладыш не будет топиться постоянно, а с промежутками в 1,5-2 часа. Потребуется запас мощности, равный 30-40%.
Выбор каминного вкладыша с водяной рубашкой будет легче, если воспользоваться услугами грамотного консультанта.
Выбор каминного вкладыша по производителю
Каминные вкладыши выпускают несколько компаний. Среди брендов, популярностью пользуются топки, изготовленные в России, Германии, Франции и Польше.
Отечественные каминные кассеты, предлагаются в бюджетном сегменте. Продукция из Европы, отличается высокой стоимостью.
Существует постоянный спрос на следующие модели:
- Российские каминные вкладыши – Термофор Аквариус, МЕТА Эльба Аква 800Ш.
Немецкие топки – SchmiD Ekko и Lina
Итальянское оборудование – EdilKamin Acquatondo Plus 29, EdilKamin Idro 70, La Nordica TermoCamino.
Французские топки – Chazelles CH700C и CH860C.
Польские топки – Kaw-Met W3 CO, Kratki Amelia, Oliwia и Maja.
Чешские каминные кассеты – Romotop KV.
Стоимость на представленные модели варьируется, в зависимости от марки. Чешские топки Romotop, обойдутся в 100 тыс. руб. Немецкие SchmiD Ekko, относятся к премиум классу и стоят, начиная от 300 тыс. руб., приблизительно такая же цена установлена на французскую продукцию.
Каминная топка с водяным контуром отопления, российского производства – это хороший бюджетный вариант, доступный практически каждому покупателю. Цена начинается от 26 тыс. руб. Модель МЕТА Эльба Аква 800Ш, стоит дороже. Купить кассету можно за 50-55 тыс. руб.
Основные характеристики
Как и любой тип отопительного прибора, водяные камины (это одно из их названий) обладают и большим списком положительных характеристик, и некоторым количеством отрицательных.
Преимущества
Во-первых, с помощью этого прибора решаются сразу две задачи. Первая – это эстетическая сторона. Дом с камином – это всегда красиво, уютно и комфортно. Вторая – есть возможность использовать более дешевую конструкцию по сравнению со стандартными твердотопливными котлами.
Во-вторых, камин с водяным контуром можно установить в любом помещении (даже жилом). Для этого нет необходимости организовывать отдельную топочную или котельную. Конечно, придется учитывать правила пожарной безопасности.
В-третьих, этот вариант отопительной системы может работать как автономное независимое отопление. Камин, соединенный с отоплением дома, работает по принципу естественной циркуляции теплоносителя. Хотя в систему можно установить и насос – это не проблема.
В-четвертых, как и в случае с твердотопливными котлами, в этом типе оборудования используется самое дешевое топливо.
В-пятых, обслуживать такой агрегат очень просто. По существу, это все тот же традиционный камин, который периодически придется чистить от золы.
В-шестых, отопительные приборы этого типа можно облицовывать разнообразными отделочными материалами. Главное в этом плане – точно придерживаться гармонии дизайна помещения в целом.
Недостатки
К сожалению, без недостатков не обошлось. В первую очередь необходимо отметить, что у каминных топок с водяным контуром низкий коэффициент полезного действия. Поэтому специалисты не рекомендуют использовать их в качестве основного источника тепла в регионах, где зимой преобладают очень низкие температуры.
К тому же автоматизировать теплотехнические процессы, происходящие внутри камина и в системе отопления дома, практически невозможно.

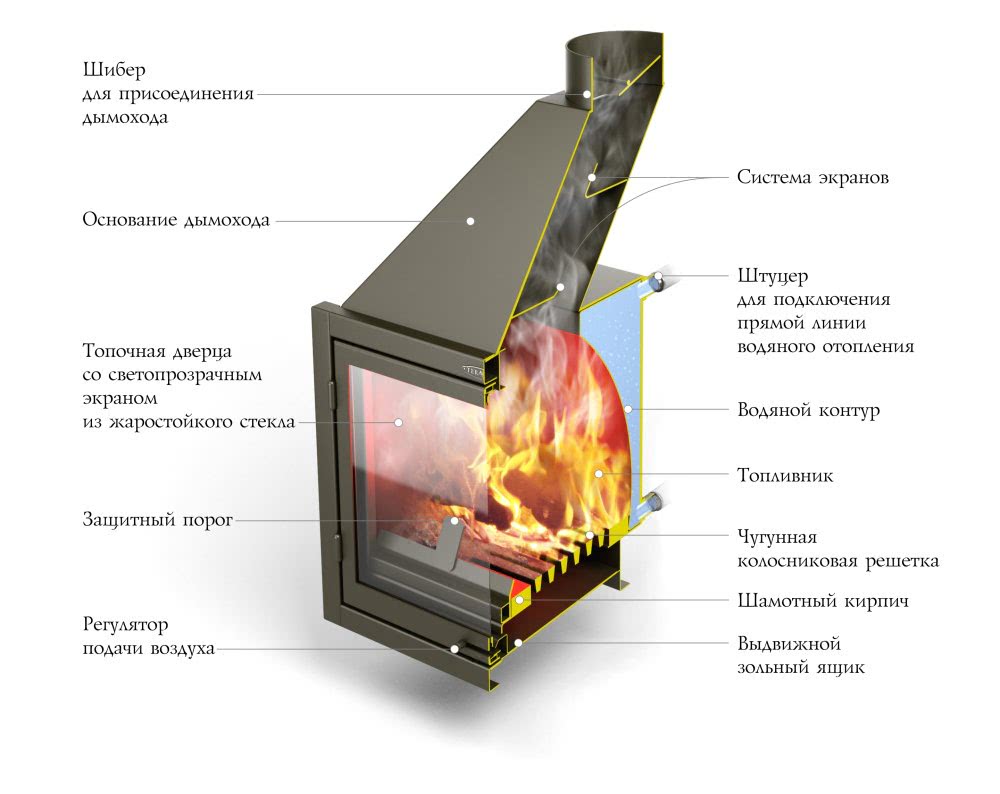

Устройство каминов с водяным контуром
Различное устройство печей и каминов предполагает и разные конструкции встроенного водяного контура (теплообменника).

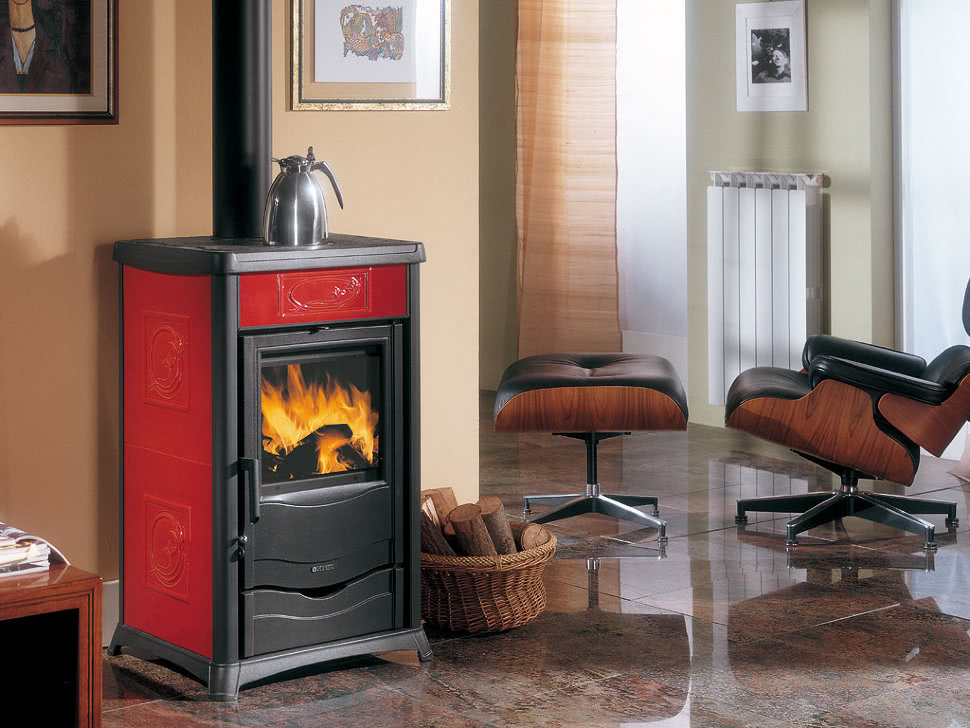

Печи-камины
Оптимальным твердотопливным аппаратом для обогрева дома с помощью водяного отопления может быть печь-камин. Пусть она менее эффективна, чем котел, зато более презентабельна и функциональна. К тому же вполне реально соорудить ее своими руками.
Речь идет о строительстве кирпичной печи-камина, в которой теплообменник так же готовится самостоятельно (или с помощью сварщика). Форма и размер водяного контура могут различаться. Место установки тоже разное: непосредственно в топке, за ней или сбоку.
Конструкция теплообменника должна отвечать функциональному назначению агрегата и обеспечивать быстрый и равномерный нагрев теплоносителя. Лучше всего с этим справляются трубчатые модели – змеевик и регистр. Изготовить, конечно, проще емкостные контуры из стальных листов.
Если теплообменник устанавливается в топочной камере, то имеет значение толщина и марка стали, поскольку он будет подвержен действию открытого огня. Для этих целей лучше использовать котловую сталь толщиной 4 мм.
Располагаться в топке водяной контур тоже может по-разному. Если печь-камин оснащена варочной плитой, то теплообменник не должен мешать приготовлению пищи.
Камины
Камин с системой отопления будет работать ` каминные топки, в которые вмонтирован водяной контур. Как и в печах-каминах, он бывает трубочным, емкостным или комбинированным, но с некоторыми особенностями.
Изогнутая особым способом спираль из медной трубки размещается вокруг дымосборника. Выбранная форма позволяет быстро нагреть теплоноситель и поддерживать его параметры в системе. Циркуляция может происходить самотеком или принудительно.
- Другой тип трубного контура – «змейка», выгнутая труба в нескольких местах наподобие полотенцесушителя. Размещается за стенкой дымосборника.
- Комбинированный вариант представляет собой две емкости, расположенные по бокам дымосборника и соединенные трубками. Поскольку имеется прямой контакт с дымовыми газами, применяется котловая сталь. Очень эффективный вариант, но не износостойкий.

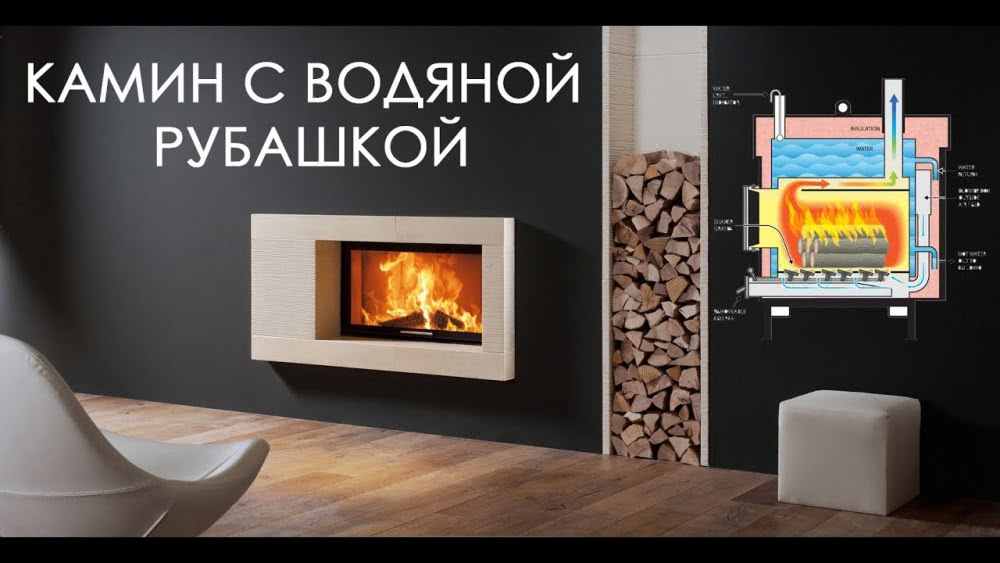

Наиболее простой вид – емкостной, еще называется «водяной рубашкой», поскольку теплоноситель заполняется между двойными стенками корпуса. Нагревается от кожуха топки, поэтому самый инертный.
В основном каминные топки с водяным контуром производятся закрытыми, но встречаются и открытые. Помимо этого, каминные вставки отличаются внешним видом, мощностью и схемой подключения.
Пеллетные камины
Особняком в рассматриваемой категории стоит твердотопливный камин на пеллетах, его тоже начали выпускать с водяным контуром. Практически все эти агрегаты однотипные: закрытая топка с горелкой, емкостной теплообменник, который расположен за топкой, бункер для пеллет, блок управления.
Подача топлива осуществляется автоматически при помощи шнекового привода, воздух перемещается одним или двумя вентиляторами. Предусмотрен и зольник. Присоединение к отопительной магистрали, как во всех каминах
Производители обращают внимание на применение в качестве дымохода нержавеющих труб, в том числе дымоходов из нержавейки, которые сделаны своими руками.
Большим плюсом пеллетных каминов является автоматизация процесса работы. В бункер можно загрузить 15-20 кг пеллет и этого хватит на полтора–два дня горения при умеренном режиме. При работе на максимальной мощности расход увеличится в два раза.
Два жирных минуса портят репутацию этих устройств. Во-первых, для функционирования не обойтись без электричества, как и в случае с обычными электрокаминами. Во-вторых, необходимо регулярно чистить горелку, а если засыпать некачественные гранулы (довольно частое явление), то она может вообще перестать работать.
Камин своими руками
Рассмотренные выше камины представляют модели заводского производства. Возможно ли изготовить камин с водяным отоплением своими руками? Очень многие уже это сделали – причитающийся респект им.
Описание, как самостоятельно возвести кирпичный камин, есть в статье «Камин своими руками: заметки у портала». Заказать теплообменник можно у сварщика. Скорее всего, это будет регистр из нескольких рядов трубок, расположенных вразбежку. Теплообменник обязательно проверяется на качество сварных швов. Для этого заливается вода, лучше под давлением.
Ну а дальше выстраивается камин до уровня дымосборника и на каминную плиту устанавливается контур. Трубки регистра расположатся в полости, а корпус закладывается, оставляя штуцеры для подсоединения к системе.
Необходимо заметить, что такой камин невыгоден для отопления, а вот с задачей горячего водоснабжения справится.
Строительство каминов: выбираем материал
Как было сказано выше кирпич, это лучший материал для кладки камина. Однако не каждый кирпич отвечает своим характеристикам. Специалисты рекомендуют приобретать полнотелый кирпич поштучно
При покупке обращайте внимание на его вес и форму, лучше выбирать маленькие кирпичи красного типа. Именно его можно назвать каминный кирпич
Такой подход поможет хорошо сэкономить при строительстве.
В качестве отделочного материала для камина хорошо подойдет плитка, поверхность которой имитирует камень

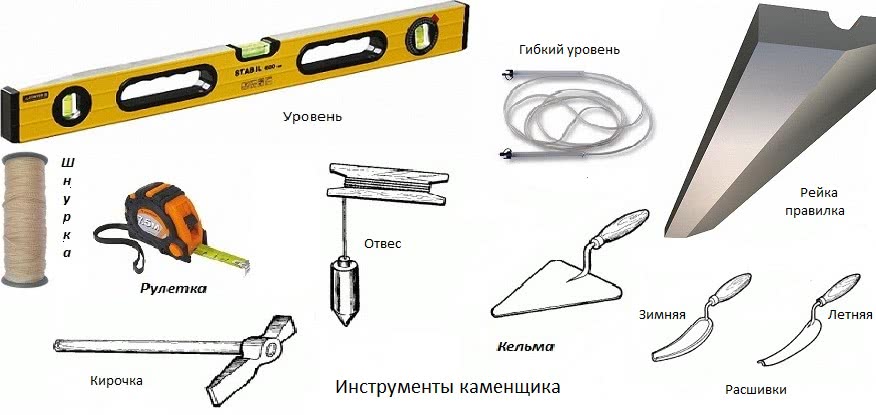

Кроме кирпича в процессе строительства потребуются следующие материалы:
Песок речного типа, он должен быть чистым и однородным;Цемент и глина;Для засыпки площади щебень;Фанера;Рубероид;Арматура длинной приблизительно до 70см;Стальные листья;Заслонка для дымохода;Декоративный материал.
Чем отличается водяной камин от обычного
После растопки камина с открытой топкой, он сразу же начинает отдавать в помещение тепло, но ввиду открытости топочного пространства, теплоотдача такого камина очень мала. Потому такие камины устанавливают не в качестве основного средства отопления, а скорее в целях эстетического украшения интерьера. Камины с закрытой топкой более эффективны — их КПД может достигать 85%. Закрывается топочное пространство посредством створок, изготовленных из стеклокерамики или огнеупорного кварцевого стекла.
Топка камина с водяным контуром также относится к закрытому типу, однако, в отличие от обычных каминов, имеет двойные металлические стенки, внутри которых установлены змеевиковые теплообменники. Эти теплообменники подключаются к системе водяного отопления всего дома, что позволяет термокамину стать как дополнительным, так и совершенно самостоятельным средством отопления дома, а также ещё и водонагревательным устройством в доме.
Выполнение подключения
Такой очаг при необходимости можно установить в помещениях с любой площадью, как на первом или втором этаже, так и в подвале.
Размещение и подключение:
- Емкость для воды или гидроаккумулятор должен устанавливаться скрыто, его часто размещают в технических и подвальных помещениях. Данная ёмкость должна обязательно комплектоваться дополнительным змеевиком;
- Монтаж может быть как открытым, так и закрытым. Это относится к радиаторам (элементы в которые поступает уже прогретая в гидроаккумуляторе вода);
- Открытые системы представлены расширительным баком, который размещается в верхней части дома. При этом вся лишняя вода остаётся или перекачивается обратно в первую ёмкость. Такой вариант является не очень эффективным, а открытые системы не способны отопить большие и многоэтажные дома и выступают в качестве источника дополнительного отопления, так как в процессе работы вода теряет свой удельный вес и сопротивление труб сильно увеличивается. Однако монтаж такой системы не требует установки дополнительных датчиков и элементов, что делает его простым, не затратным (теплоноситель располагается в змеевике);
- Закрытые системы являются более эффективными и мощными. В данном случае теплоноситель имеет мембранный тип и строение, вода тем самым поступает в его полностью закрытую конструкцию. Вода способна прогреваться до 100 градусов, после чего начинает двигаться в накопительный бойлер (посредством насоса) и поступает в систему водоснабжения дома. Для того чтобы вода в такой системе не закипела и не вышла из строя, необходимо изначально предусмотреть установку дополнительного змеевика, в который в случае неисправно работы будет подаваться холодная вода;
- Внутреннее содержимое водяного контура включает в себя специальные датчики, способные осуществлять контроль за температурным режимом и при необходимости производить экстренное отключение.

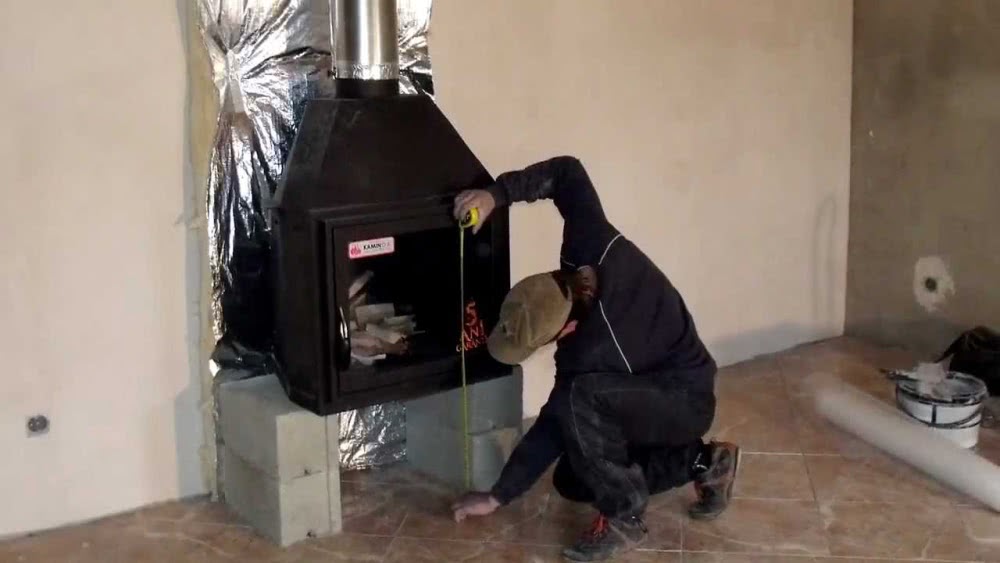

Монтаж каминов с водяным контуром…
Монтаж каминов с водяным контуром должен производиться руками профессионала
Самые простые модели не комплектуются насосом…
Самые простые модели не комплектуются насосом и дополнительными датчиками контроля температур
Схема с указанием направленности потоков холодных…
Схема с указанием направленности потоков холодных и прогретых воздушных масс во внешней и внутренней части конструкции
Равномерное отапливание достигается посредством…
Равномерное отапливание достигается посредством подключения к системе отопления и водоснабжения частного дома
Некоторые модели могут облицовываться различными огнеупорными материалами…
Некоторые модели могут облицовываться различными огнеупорными материалами и иметь различное стилевое оформление
Для визуального ознакомления с конструктивными особенностями таких каминов и правилами монтажа, рекомендуем просмотреть видео в этой статье.
Использование и эксплуатационные возможности
Камины и печи с водяным контуром предназначаются для установки, как в дачных домах, так и в частных многоэтажных постройках. За счёт своей высокой эффективности, такие очаги способны выполнять роль основного источника отопления. Также наличие водяной рубашки позволяет выполнить подключение таким образом, чтобы в доме появилась горячая вода и котёл для её регулярного нагрева.
Каминопечь с водяным контуром не зависит от наличия проведённого газа и электричества и тем самым может устанавливаться даже в посёлках и деревнях, где зачастую возникают перебои и отключение данных ресурсов.
К основным особенностям и положительным качествам таких установок относят:
- Возможность подключения практически к любому типу отопительной системы;
- Широкий диапазон цен, брендов, моделей и производителей;
- Для растопки и работы конструкции необходимы просушенные и подготовленные поленья, либо покупные брикеты;
- Рабочий процесс полностью отлаженный, а сама печь может работать в автономном и экономичном режиме;
- Каждая модель имеет своё уникальное и неповторимое стилевое оформление;
- Для небольших помещений возможен выбор углового отопительного агрегата;
- За счёт наличия теплообменника и водяной рубашки, отапливание помещений происходит очень быстро и равномерно.
В данной статье представлено большое количество фото различных моделей и схем установки, которые помогут вам сделать плавильный выбор и определить необходимые для себя визуальные качества очага.
Критерии выбора
Печка камин с водяным контуром может иметь различные характеристики и эксплуатационные возможности
Перед покупкой уделите особое внимание следующим критериям:
- Определите необходимую мощность отопительного агрегата. Визуально узнать её можно исходя из размеров, формы, расположения очага. Самыми мощными являются массивные чугунные конструкции, имеющие пристенное или островное расположение. Подробней ознакомиться с данным параметром можно изучив прилагающуюся к модели инструкцию. Учитывайте, что для обогрева 10 квадратов, понадобится около 1 киловатта;
Стальная модель, с отделкой боковин огнеупорными материалами
Стальная модель, с отделкой боковин огнеупорными материалами, варочной поверхностью и топкой оснащённой прозрачным огнеупорным стеклом
Принцип отапливания на примере двухэтажного дома
Принцип отапливания на примере двухэтажного дома
- Каминные печи с водяным контуром могут иметь как отечественное, так и зарубежное происхождение. При выборе отдайте предпочтение проверенному, известному бренду, качество которого проверенно временем;
- Установка должна отличатся высоким качеством, долговечностью. В качестве материла изготовления основания, отдайте предпочтение чугуну или листовому стальному покрытию, которое дополнительно окрашивается специальной защитной краской. Такие очаги подходят как для регулярного отапливания, так и для периодического обогрева, могут располагаться в помещениях, не имеющих других источников тепла;
- Печи камины длительного горения с водяным контуром больше подходят для установки в помещениях, в которых вы проживаете постоянно, а также для домов с большой площадью, несколькими этажами.

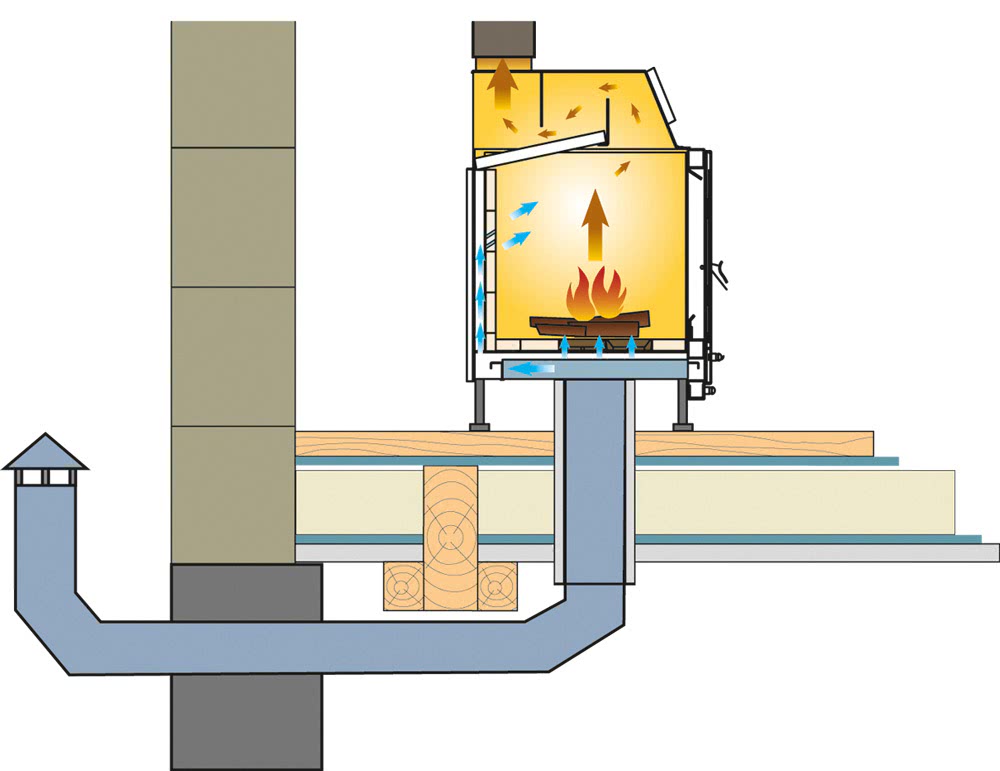

Схема с указанием прохождения воздушных масс и прогретого воздуха
Схема с указанием прохождения воздушных масс и прогретого воздуха
Некоторые стальные модели с водяным контуром имеют средний КПД
Некоторые стальные модели с водяным контуром имеют средний КПД при небольших габаритах
Преимущества камина с воздушным отоплением
В чем же заключает плюс конвекционного типа теплообмена по сравнению со стандартной схемой устройства камина? Давайте рассмотрим этот вопрос более детально:
-
Обычный камин, без каких либо дополнительных приспособлений, работает по стандартной схеме: тепло в нем поддерживается ровно до той стадии, пока горят дрова.
Именно это и ставит под сомнение экономичность такого агрегата в современных условиях жизни. Если же увеличить поступление дополнительного объема воздуха в каминную топку, то это поможет улучшить процесс горения и обеспечит стабильную его работу. Внедрение воздушного отопления в камин, снижает потребление топлива на 20%.
- Дымоотводящие каналы необходимы для отвода продуктов сгорания. Но если помимо обустройства этих труб проложить еще дополнительные каналы, в которые бы поступал нагретый конвекционным путем воздух, они бы обеспечивали дополнительное повышение температуры.
Камин с водяным и воздушным отоплением
Кожух для воздушного камина помогает повысить температуру в доме несколькими способами:
- Радиацией – прямой нагрев воздуха от открытой топки в камине.
- Теплопередачей – нагрев стен камина и прямая передача горячего воздуха в помещение.
- Конвекцией – процесс перемешивания холодных и горячих потоков воздуха в доме.
Камин с водяным и воздушным отоплением
Единственный момент, который нужно учитывать при обустройстве камина с воздушным отоплением – это планирование такого устройства на этапе строительства дома. Это напрямую связано с толщиной стен дома и особенностями их возведения.
Камин с воздушным отоплением детально
Работает воздушный камин на закрытой топке. Многие производители уже сразу предлагают готовые комплекты с кожухом, которые представляют собой моно блок. Внутри расположены зазоры, через которые происходит многократное прохождение воздуха.
По стоимости, воздушный камин значительно дешевле, чем аналогичный агрегат с водяным контуром. При этом он нисколько не уступает по эффективности и теплоотдаче, если, конечно, грамотно выполнена вентиляционная разводка.

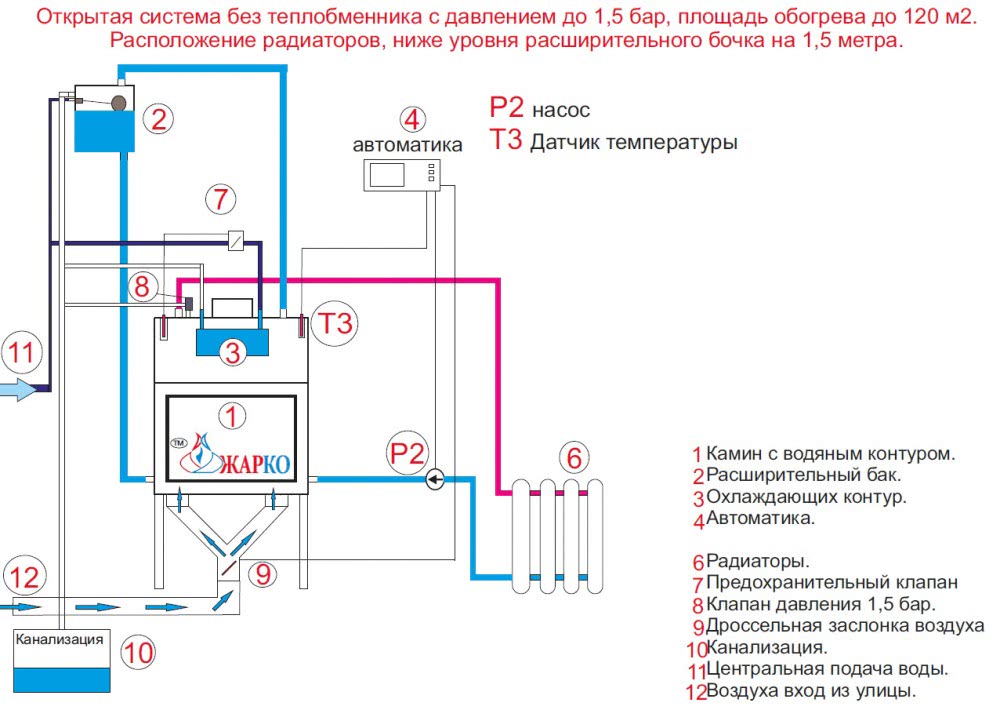

Типичная схема подключения камина к отопительной системе
Особенностью каминов с водяным контуром является двойная передача тепла: сначала топка нагревает воду, а затем уже радиатор нагревает сам воздух. Здесь же происходит мгновенная передача тепла за счет конвекционных потоков.
Принудительно организованная конвекция позволяет изменить радиус отопления с 3 метров до 10 метров. Также с помощью конвекции можно изменить климатические условия дома, повысив или снизив влажность.
Конечно, этот способ потребует дополнительных финансовых вложений, но он позволит обеспечить оптимальный уровень комфорта в загородном доме.
Микроклимат в доме
Основные виды
Сооружая печное водяное отопление, можно пойти по одному из двух путей:
- Если в доме уже имеется печь, то необходимо изготовить змеевик для установки внутрь конструкции. Этот прием применяется нечасто по причине своей трудоемкости. В таком случае довольно непросто изготовить топливник под имеющиеся габариты конструкции.
- Сооружение тепловой установки своими силами, с учетом размеров регистра. Если все сделать правильно, гарантируется надежность и долговечность службы печи. Сугубого внимания заслуживают внутренние размеры рубашки. Ее толщина должна начинаться от 4-5 см, во избежание угрозы закипания воды. Чтобы уберечься от проблем с циркуляцией теплоносителя, обычно монтируют подходящую помпу.
- При выборе толщины стенок за ориентир берутся теплотворные возможности выбранного топлива. Если в качестве энергоносителей предполагается использовать исключительно дрова, то достаточно будет и 3-х мм. Если планируется использовать уголь, толщину следует увеличить до 5 мм. Расстояние от регистра для печи до ее стенок рекомендовано в пределах 10-20 мм. Это позволит полностью нивелировать тепловое расширение металлических элементов, сохранив их от преждевременного разрушения.
Принцип работы
Агрегаты с водяным контуром укомплектованы встроенным в топку или канал дымохода теплообменником. Существуют модели, способные функционировать в режиме циркуляции пара.
Печь для отопления на дровах может изготавливаться из котловой стали, чугуна, рассчитанных на работу в условиях высокого давления пара. Данные устройства используют как в качестве дополнительного оборудования, так и в качестве основного источника тепла.
Внутри печного агрегата установлен теплообменник. По каналам резервуара нагревания перемещаются разогретые газы, передающие тепло жидкости. Печь с котлом в своей конструкции может иметь одновременно несколько резервуаров, что позволяет существенно увеличить ее КПД. Вода нагревается в одном резервуаре, при усиленном нагревании во втором происходит процесс парообразования.
Чтобы обогреть большое здание с традиционным печным отоплением, потребуется несколько печей, при этом расход угля или топлива будет довольно высоким. Поэтому более экономным и альтернативным вариантом станет печь для водяного отопления дома на дровах, оборудованная вмонтированным в топку специальным водогрейным котлом. Даже при сильных морозах для такой отопительной системы хватит двухразовой растопки печи.
Такие устройства способны подогревать здание даже в перерывах между топками. В процессе остывания трубопроводы еще в течение 5-6 часов отдают свое тепло, тем самым они осуществляют подогрев без расхода топлива. Водяное отопление от печи на дровах имеет КПД 80-85 %.
Принцип работы
Агрегат представляет собой гибрид привычной печки, котла и камина. Схема для нагрева воды может быть сделанной из отдельных труб-регистров, расположенных в топке либо вдоль стенок. Другая альтернатива – теплоноситель циркулирует внутри двух перегородок в корпусе, такую конструкцию называют «рубашкой».
Реже в верхней части располагают водогрейный бак, это менее эффективное решение.
Каждый элемент прямо соединен с общей системой обогрева помещений. За счет теплопроводности можно согреть сразу несколько комнат.
Подобные аппараты работают по одному алгоритму, так как направлены не только на обеспечение жилья теплом, но и горячим водоснабжением.
- В котле греется жидкость, которая с помощью электрических насосов следует по трубам.
- Остывший теплоноситель возвращается для дальнейшего разогрева.
Особенности конструкции
Рассмотрим основные нюансы конструкции каминов с водяным контуром:
- В классическом камине топка может быть открытой или закрытой. Открытые конструкции отличаются невысокими показателями теплоотдачи. В связи с этим использовать их в качестве источника тепла для системы отопления всего здания нерационально. Мощности такого оборудования достаточно лишь для обогрева одного помещения, то есть того, где камин установлен. Камин с закрытой топкой отличается большей эффективностью. КПД системы в этом случае будет значительно выше.
- В отличие от классического камин с водяным контуром имеет двойные стенки. Внутри них расположена система теплообменника-змеевика.
- Теплообменник, нагреваемый от горения твердого топлива, соединен с системой отопления: трубопроводом и подключенным радиатором.
- Дополнительно камин может применяться для организации горячего водоснабжения.
- В качестве топлива традиционно применяются дрова. Однако для повышения теплоотдачи и эффективности в целом рекомендуется использовать специальные брикеты. Они производятся на основе опилок. Это топливо дает больше тепла, оставляя при этом совсем небольшой объем золы.
Таким образом, камин с водяным контуром выполняет сразу две функции. С одной стороны, он украшает интерьер, является его значимым элементом. С другой стороны эта конструкция позволяет отопить дом. Основой такой системы может служить как собранный самостоятельно или на заказ кирпичный камин, или готовая печь-камин. На рынке предлагается множество моделей различной конфигурации и мощности.
Из чего состоит
Конструкция предельно проста: корпус, топка, теплообменник. Корпус может быть отдельно стоящим. Его иногда вмуровывают в массив стены или декоративное обрамление из кирпича, кованых или каменно-скульптурных изделий. Топка стальная, но колосники обычно чугунные. Теплообменник сварной из цельнотянутых труб. Снизу топки присоединен воздуховод, а сверху — дымоход.
Корпус
Металлический кожух аквакамина внутри полый. Между наружной и внутренней стенками циркулирует вода. Именно здесь начинается ее нагрев, а затем она поступает в верхний регистр теплообменника. Вследствие такого технического решения внешняя оболочка даже теоретически не может нагреться выше 100 °С, поэтому вполне пожаробезопасна.
На верхней плоскости иногда располагают варочную плиту. Такая конструкция актуальна для небольших дачных домиков, где кухня, столовая и гостиная совмещены в одной комнате.
Геометрия корпуса зависит только от фантазии дизайнера. Главное, чтобы в нем поместилась камера сгорания.
Камера сгорания
Обычные камины имели низкий КПД на уровне 20 % из-за несовершенного отбора тепла при горении топлива. Обогрев комнаты происходил за счет инфракрасного излучения пламени. Спереди был большой портал, чтобы лучи от огня могли согреть максимальную площадь помещения.
Дополнительно небольшое количество тепла нагревало воздух в доме за счет конвективной теплопередачи от раскаленного корпуса. Остальные 80 % тепла улетало через дымовую трубу вместе с продуктами горения — раскаленными газами.
Конструкция аквакаминов предусматривает возможность изменения скорости горения топлива регулированием поступления приточного воздуха в нижнюю часть топки. Портал закрыт жаропрочным стеклом. Оно перекрывает бесконтрольный доступ воздуха к огню, что делает аквакамин пожаробезопасным.
Чтобы уменьшить вероятность возникновения сквозняков, предусматривают поступление воздуха в топку по трубе. Снаружи устанавливают мелкую решетку от грызунов и кошек. Перед камином имеется регулировочный шибер.
Сверху портала находится система «чистое стекло» — продольная щель с направляющими для небольшого количества приточного воздуха из комнаты. Поток холодного воздуха «стекает» по внутренней части стекла, препятствуя загрязнению копотью.
Теплообменник (контур водяного отопления)
В верхней части топки располагается регистр труб для отбора тепла от раскаленных газов. Внутри труб протекает теплоноситель — вода. Если мощность аквакамина очень велика, то дополнительные регистры располагают вдоль боковых и задней стенок топки. Для улучшения теплообмена и увеличения КПД должен быть циркуляционный насос. В результате эффективность аквакамина повышается до 80 %.
При нагревании вода увеличивает свой объем, поэтому необходима установка расширительного бачка. При открытой системе отопления его устанавливают в самой верхней точке — обычно на чердаке. При закрытой — бачок мембранного типа монтируют в любом удобном для обслуживания месте. Рядом монтируют манометр, а также предохранительный клапан.
Дымоход
Для отвода газообразных продуктов горения применяют керамику или металл. Керамические дымоходы долговечны, но дорого стоят и отличаются трудоемкостью монтажа.
Труба дымового канала глазурована при изготовлении. Это препятствует налипанию сажи, облегчает очистку. Она отделена от корпуса дымохода термостойкой теплоизоляцией. Внизу расположена емкость для сбора конденсата.
Основные характеристики керамических дымоходов:
- срок службы — свыше 25 лет;
- стекловидная поверхность препятствует отложению сажи;
- пожаробезопасны;
- не прогорают;
- значительная масса должна опираться на фундамент;
- высокая стоимость комплектующих;
- сложный монтаж.
Металлические дымоходы значительно дешевле, их проще собрать. При нарушении режима эксплуатации могут прогореть.
Стальные трубы собраны по схеме «сэндвич». Внутренняя труба из технической нержавейки отделена от наружной волоконно-базальтовой термоизоляцией. Отдельные блоки состыковывают при помощи жароустойчивого герметика.
Характеристики металлических дымоходов:
- стоимость закупки и монтажа меньше, чем у керамики;
- есть возможность сборки своими руками;
- малый вес, поэтому фундамент не нужен;
- нельзя допускать прорыва пламени в дымоход.
Самостоятельная установка
Современные облегченные модели стандартизированы, поэтому не требуют больших усилий при монтаже. Понадобится стандартный набор инструментов, минимальные навыки, немного свободного времени.
Монтаж камина
Перед установкой необходимо обустроить негорючее основание из стального листа или керамики.
Далее по инструкции производителя:
- Установите камин по уровню строго вертикально.
- Подключите теплообменник к трубам системы отопления.
- Смонтируйте дымоход, присоедините к топке.
- Заполните водой.
- Заложите половинную норму топлива, разожгите.
Подключение к радиаторам
Аквакамин стыкуется как с открытой, так и с закрытой системой отопления. Для магистрали выбирают трубу минимум 1,5 дюйма. Ее монтируют с постоянным уклоном минимум 5 градусов. Радиаторы подключаются отводами 1/2—3/4 дюйма.
Монтаж дымохода и подключение к камину
Соединение может быть в верхней или тыльной части топки.
Необходимо соблюдать следующие правила:
- Диаметр дымохода должен быть равен или больше выходного отверстия в камине.
- На дымоходе должен быть установлен шибер.
- Горизонтальные участки не могут быть больше 1 метра.
- Высота дымовой трубы должна соответствовать паспортной.
- Пересечения с перекрытиями, стенами изолируют негорючими материалами.
- На дымовой трубе должна быть ревизия для удаления сажи, а внизу — приемная чаша для конденсата.
