Канализация зданий к1, к2, к3 и их особенности

Оглавление

Проход труб через фундамент зданий

Наружную сеть водопровода и канализации вводят в дом через фундамент с помощью стальных гильз большего диаметра, их стандартный размер для труб ПНД – 75 мм, для канализации из ПВХ 110 мм используется труба диаметром 160 мм.

Правила прокладывания наружных водопроводов регламентированы сводом правил СП 31.13330.2012 и включает в себя следующие пункты:

  • Ввод коммуникаций в дом производится через обрезки металлических труб (гильзы) с наименьшим диаметром 50 мм.
  • Для ликвидации последствий линейных расширений при температурных перепадах используют компенсаторные вводы.
  • Дистанция между входом в фундаментную основу труб воды и стоков должна быть от 1,5 м., при входе по вертикали промежуток между гильзами – от 0,4 м.
  • Диаметр отверстия в несущих конструкциях делают больше места вставляемый гильзы минимум на 2 мм.
  • Для обеспечения самотека гильза канализационных труб вставляется с уклоном 4 – 7 градусов.
  • Глубина залегания подходящих к дому трубопроводов берется больше 0,7 м. от отмостки.

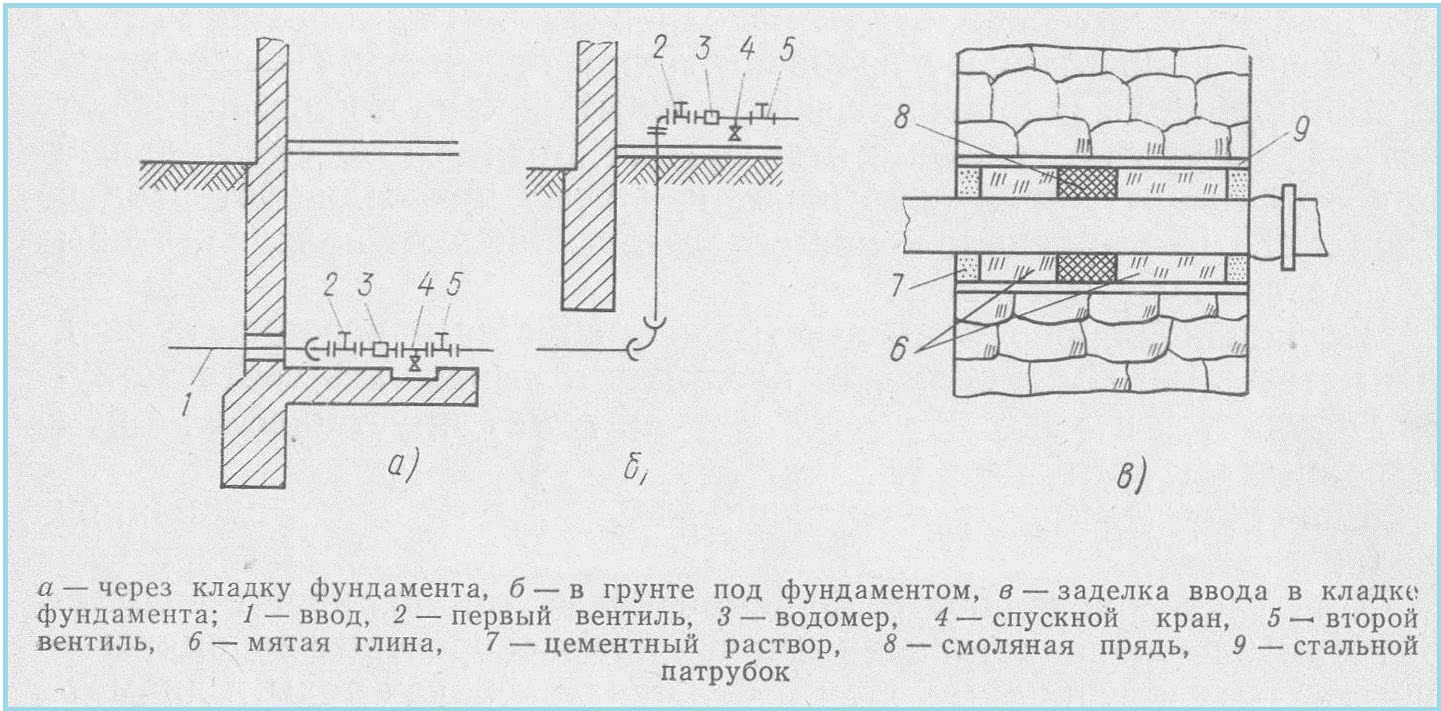

Рис. 9 Схема прокладки ввода трубы в здание

При прокладке водопроводных магистралей необходимо соблюдать нормы расстояний до фундамента – это позволит избежать негативных последствий в случае прорыва трубопроводов или просадки здания

В бытовом домостроении важно придерживаться норм при укладке коммуникаций, которые должны размещаться в разных траншеях, тогда прорыв канализационных труб при любых обстоятельствах не приведет к заражению питьевой воды

Что такое угол уклона канализационных труб

Один из принципов монтажа труб, который применяют на практике опытные строители, – возможность установки магистрали таким образом, чтобы сточные воды перемещались самотеком. Этот принцип применяют повсеместно – и при обустройстве квартир в многоэтажках, и при строительстве частных 1- или 2-этажных коттеджей.

Горизонтальные отводы, для которых и рассчитывают угол уклона, устанавливают после того, как проложены и зафиксированы стояки – вертикальные отрезки канализации. Стояки отличаются большим диаметром, чем остальные трубы.

Горизонтальные ответвления присоединяют к стоякам с помощью фитингов (тройников) и направляют в сторону сантехнических приборов (унитазов, раковин, ванной, душевой кабины) по наименьшему пути.

Чаще всего около стояка монтируют унитазы – сантехнические приборы, «дающие» наибольшее количество твердых стоков. Чем короче путь движения твердых отходов к выходу, тем меньше вероятность возникновения пробки

А сейчас разберем определение угла уклона горизонтальной канализационной трубы – наружной или внутренней.

Представим, что вдоль проложенной магистрали проходит прямая линия, параллельная полу или поверхности земли в случае с наружными трубами. Если начало линии соединить с нижним концом трубопровода, то получаем угол – при правильном монтаже. Это и есть угол уклона.

Его измеряют в градусах или, что проще для восприятия, в сантиметрах на погонный метр – см/пог.м.

В процессе строительства для удобства и облегчения расчетов просто натягивают выровненный по горизонтали шнур. Его начало закрепляют у нижней точки магистрали, а конец подводят под верхнюю. Замеры угла происходят относительно его.

Расчет угла уклона напрямую связан с такими параметрами труб, как длина и диаметр.

По нормативам, изложенным в СНиП, диаметр горизонтальных отводов внутренней разводки должен отвечать следующим нормам:

  • D 40-50 мм – от посудомоечной или стиральной техники;
  • D 50 мм – от раковин, моек, ванн, писсуаров (то есть приборов с жидкими стоками;
  • D 110 мм – от унитазов.

Для наружной канализации предусмотрен диаметр труб 110-160 мм.

Возможны варианты, когда приходится комбинировать трубы различного диаметра. Например, к отводу от раковины (50 мм) присоединяется труба унитаза. Очевидно, что требуется переходник на трубу 110 мм (+)

Важно правильно подобрать и диаметр, и угол уклона коммуникаций, иначе система будет часто выходить из строя. Рассмотрим возможные негативные последствия

Организация уклона в частном доме

Стоит заметить, что в частном доме организация отведения сточных вод
может быть осуществлена:

  • Напорным типом. Откачкой сточных вод занимаются насосы, и нет никакой необходимости в расчете уклона, так как его назначение теряет смысл. В качестве насосов иногда используют солофиты или по-английски solofit. Эти агрегаты дополнительно оборудованы специальными измельчителями частиц. Также могут использоваться насосы для откачки фекалий. У них на корпусе пишется буква Ф, обозначающая марку и назначение (ф70, ф100). Однако этот способ довольно затратный, поэтому к нему прибегают не многие.
  • Самотечным типом. Данный способ подразумевает самостоятельный стек сточных вод по наклоненным трубам.

Безрасчетная методика определения угла наклона

С помощью формул определить величину наклона трубы собственных домов или дач не получится, так как без специальных приборов не получится узнать о возможной степени заполняемости труб. Поэтому, чтобы определить уклон канализации на 1 метр для частного дома, прибегают к безрасчетной методике.

Данная методика подразумевает использование наибольших и наименьших значений уклона. Так, например, для внешней магистрали d110мм применяется уклон не менее 2 см на один п.м. В результате это влияет на организацию разводки трубопровода внутри помещений, и оптимальный уклон будет равняться 0,02 на метр погонный.

5.2. Прокладка выпусков и трубопроводов

5.2.1 Для прокладки самотечных трубопроводов следует использовать пластмассовые трубы на муфтовых или раструбных соединениях, чугунные или асбестоцементные трубы на муфтовых соединениях диаметром не менее 100 мм.
5.2.2 Трубопроводы следует укладывать на выровненное и утрамбованное основание из местного грунта. В скальных грунтах следует предусматривать укладку труб на слой утрамбованного песчаного грунта высотой не менее 150 мм, в илистых, торфянистых и других слабых грунтах — на искусственное основание. Трубопровод должен быть уложен с уклоном не менее 0,01 от дома.
5.2.3 В местах поворотов трубопровода должны быть устроены смотровые колодцы, круглые или квадратные в плане, с лотком и стенками из сплошного глиняного кирпича, монолитного бетона, сборных железобетонных колец или термопластов. При глубине колодцев до 0,8 м их диаметр или каждый размер в плане должен быть не менее 0,7 м, при большей глубине -1,0 м. Колодцы должны перекрываться люком с крышками.
5.2.4 При прокладке выпусков и трубопроводов выше глубины промерзания их следует утеплять. При этом следует обеспечить защиту изоляции от накопления в ней воды. Глубина заложения трубопроводов от поверхности земли до верха трубы в местах возможного проезда автотранспорта должна быть не менее 0,7 м, в других местах — 0,5 м.
5.2.5 При проектировании системы канализации необходимо полностью исключить возможность загрязнения сточными водами (из сооружений подземной фильтрации или из-за утечек трубопроводов) водоносных горизонтов, используемых для питьевого водоснабжения.

Дополнительные знаки и пояснения

С помощью топографической съемки все нюансы местности отображаются на бумаге: от природных пещер вплоть до вполне рукотворных бензоколонок, поэтому для полноты картины графические элементы сочетаются с буквенными. Расшифровка топосъемки считается объективной только в том случае, когда учтены все элементы «знаки плюс буквы».Некоторые элементы, такие, например, как обозначение колодцев на топосъемке, могут быть представлены в нескольких вариантах.

Буквенные обозначения на топосъемке нередко придают схематическим изображениям новый смысл, так, например, обычный прямоугольник будет обозначать просто немасштабные жилые строения – только в комплекте с буквенными пояснениями карта имеет смысл. Так, обозначение на топосъемке тп внутри этого прямоугольника будет означать, что строение является трансформаторной подстанцией.

Применение в повседневной жизни

Большинство людей не сталкиваются в обиходе с топографической съемкой. Чаще всего удел чтения, расшифровки и составления подобных карт достается картографам и строителям, причем наиболее востребованной считается топосъемка инженерных коммуникаций.

Условные обозначения инженерных сетей на топосъемке являются обязательным условием их объективности. Сюда входят телефонные сети, водопровод, линии электропередач, газопровод и иные коммуникации.

Условные обозначения на топосъемке инженерных коммуникаций осуществляются линейным способом – прямыми сплошными или штриховыми линиями:

  • все надземные действующие трубопроводы и коммуникации обозначаются прямой сплошной линией толщиной 0,3 мм;
  • все проектные, поврежденные либо недействующие надземные коммуникации обозначаются пунктирной линией толщиной 0,2 мм;
  • все подземные коммуникации обозначаются пунктирной линией.

В местах пересечения с другими объектами или коммуникациями, возле рамки (не реже, чем через каждые 5 см) в линию, обозначающую инженерную коммуникацию, интегрируют буквенное обозначение, которое характеризует транспортируемый материал (продукт).

Буква определяет характер коммуникаций:

  1. Литера Г подразумевает, что инженерная сеть транспортирует газ, обозначение газопровода на топосъемке может осуществляться сплошной (для надземных) и прерывистой (для подземного способа прокладки) линиями;
  2. В – водопровод, сплошной или прерывистой будет линия, также зависит от способа проведения коммуникаций;
  3. Т – теплотрасса;
  4. Н – нефтепровод;
  5. К – канализация.

Часто подобную информацию в топографическом плане подают максимально информативно, указывают давление в магистралях (газ), материал и толщину труб, количество проводов и напряжение в ЛЭП.

По этой причине нередко на обозначениях к первой заглавной литере добавляют пояснительную букву меньшего регистра или цифры.

Например, обозначение Кл на топосъемке обозначает: канализация ливневая, в свою очередь схожее обозначение кб на топосъемке будет подразумевать уже бытовую канализацию.

Чертежи систем водоснабжения и канализации зданий

Чертежи систем внутреннего водопровода и канализации относятся к основному комплекту рабочих чертежей марки ВК и выполняются по ГОСТ 21.601-79. Чертежи этого вида представляют собой планы системы, схемы системы и чертежи общих видов. Выполняют их в следующих масштабах:

Узлы при детальном изображении……………….1:2,1:5,1:10

Планы, разрезы и схемы установок систем……. 1:50,1:100

Допускается на планах зданий совмещать изображения всех систем ВК (холодного и горячего водоснабжения, канализации и т.п.).

На планах систем приводят следующие данные:

● координационные оси здания и расстояния между ними,

● строительные конструкции и технологическое оборудование, к которому подводится одна из систем,

● обозначение стояков систем и отметки чистых полов этажей и основных площадок,

● диаметры трубопроводов, вводов водопровода, выпусков канализации и другие необходимые данные.

На рисунке 6.4 дан пример оформления чертежа плана, на рисунке 6.5− фрагмент плана.

При совмещении всех систем наименование плана делают по типу: «План на отм. 0.000» или «План 3-9 этажей». При раздельном выполнении планов систем их наименование делают по типу «План технического подполья. Системы В1, Т3, Т4», «План чердака. Системы Т4, К1». Надписи на чертежах должны быть лаконичными и исчерпывающими.

При изображении части плана систем в наименовании указывают оси, ограничивающие нужную часть плана.

На рабочих чертежах систем дают экспликации оборудования и спецификации материалов. Спецификации материалов размещают на одном листе с изображением системы, к которой они относятся, или выносят на заглавный лист.

На заглавном листе приводят индексацию элементов, санитарно-технических систем и оборудования, используемую на чертежах.

Условные индексы приборов системы ВК: У–умывальник,М–мойка,Р–раковина,

К–унитаз(чаша клозетная),Ф–питьевой фонтанчик,П–писсуар,Т–трап.

Схемы систем водопровода и канализации вычерчивают в аксонометрической проекции, раздельно для каждой системы. Пример выполнения схемы водопровода приведен на рисунке 6.6, а схемы канализации

Монтажные схемы читаются совместно с планами помещения, в которых расположены элементы изображенных на них системах.

Например, на рисунке 6.8 показан общий вид оборудования приборами и трубопроводами санитарных узлов и кухонь. Для показа монтажа ванна условно удалена. По наглядному изображению легко представить себе общее инженерное решение, но конструктивные особенности не ясны. Для показа

конструкций систем в комплектах санитарно-технических чертежей разрабатывают несколько изображений.

На рисунке 6.9 дан фрагмент помещений с трубопроводами водоснабжения и канализации, изображенный на рисунке 6.8. Для увязки расположения элементов и показа вертикальных размеров план дополняют аксонометрическими схемами.

На рисунке 6.10 приведены разрезы по канализационным трубопроводам с нанесением фасонных частей. Это позволяет уяснить конструкцию узлов и членение на укрупненные элементы при централизованной заготовке. На совмещенных планах показывают только трассировку трубопроводов. На разрезах канализации вследствие крупности фасонных частей, размеры которых определяют возможность выполнения монтажа, показывают все элементы. На каждом участке между присоединениями проставляют диаметр, длину и уклон. Плоскости разрезов по элементам канализации на планах не показывают.

Необходимо соблюдать следующее правило: трубопровод проектировать на стене, вдоль которой он проложен.

На рисунке 6.11 дан пример учебного чертежа водопровода санитарных узлов и кухонь смежных квартир. На нем изображен вид «привязки» по вертикали – узел присоединения квартирной подводки к стояку, положения туалетного крана и смесителя ванны имеют геодезические отметки по отношению к уровню чистого пола первого этажа. Такое обозначение позволяет вести монтаж до устройства чистого пола в помещении.

Бытовая сеть отвода жидких отходов

Обозначенный в проектной документации комплекс отводящих сооружений К1 еще называют хозяйственно-фекальным. Если рассматривать систему бытовой канализации, отводящей стоки многоэтажных жилых домов, состоит она из таких конструктивных элементов:

  • сантехнические приборы с гидравлическим затвором, объединенные сетью труб;
  • трубные отводы;
  • коллекторы;
  • вентиляционные сооружения.

К первым относятся:

  • ванны;
  • унитазы;
  • биде;
  • раковины умывальников;
  • кухонные мойки.

Перечисленные приборы оборудованы различными приемными устройствами, такими как:

СНиП для систем канализации

  • трапы;
  • лотки;
  • воронки.

Приемники жидких бытовых отходов обязательно имеют гидрозатворы, предотвращающие попаданию канализационных газов внутрь жилых помещений. В унитазах водяной затвор предусмотрен конструктивно, в умывальниках и мойках для этого на выходе устанавливается участок трубы U-образной формы.

Приемники объединены трубной сетью разного диаметра. Приборы, предназначенные для приема слабозагрязненных жидкостей, оборудуются отводящими трубами диаметром 50 мм, диаметр отводка унитаза обычно 110 мм.

Отходы всех приемников, расположенных в одной квартире собираются в одной трубе, имеющей малый уклон, которая впадает в вертикально расположенный канализационный стояк. Несколько вертикальных трубопроводов соединены с коллектором. Последний расположен горизонтально, но имеет уклон не менее 10%. По коллектору хозяйственно-фекальные отходы от каждого дома направляются к централизованной городской канализационной системе.

При проектировании загородного строительства в поселках, где нет коммунальной системы канализации, предполагается индивидуальная сеть хозяйственно-фекального водоотведения с устройством приемника отходов. Такой способ сбора загрязненных жидкостей предполагает их выкачку и вывоз соответствующими службами, поэтому обязательно предусмотреть наличие возможности подъезда к канализационному резервуару.

Классификация систем канализации

Существуют такие виды канализации для загородного дома:

  1. Промышленная канализация
    . Используется для очистки и утилизации отходов производства.
  2. Ливневая (дождевая) канализация
    . Применяется для отведения воды, попадающей на землю в виде атмосферных осадков.
  3. Хозяйственно-бытовая канализация
    . Необходима для отведения стоков из жилых и административных зданий. Этот вид канализации имеет два подвида:

    Местный: обслуживает один дом или несколько зданий;
    — централизованный: охватывает населенный пункт.

Помимо классификации по назначению, канализационные системы также разделяются по своей локализации:

  1. Внутренняя канализация
    . Включает в себя всю установленную в здании сантехнику и трубопроводы.
  2. Наружная канализация
    . Обеспечивает отвод стоков от зданий, для чего используется трубопровод, насосные станции, очистные сооружения и другие устройства.

Наружную канализацию, в свою очередь, тоже можно разделить на отдельные типы:

  • общесплавный, обеспечивающий движение всех видов стоков в одном потоке;
  • раздельную, позволяющую транспортировать движение разных видов стоков по отдельным каналам;
  • полураздельный, в котором стоки изначально перемещаются отдельно, но перерабатываются в одном коллекторе.

Виды канализации

Железобетонные кольца для канализации.

Самой сложной и важной задачей считается грамотное проведение и установка всей канализационной системы, чтобы при ее эксплуатации и обслуживании не возникало больших проблем в будущем. Специалисты разделяют канализацию на три основных вида, от выбранного вида полностью зависит, насколько будет эта система связана с фундаментом дома

  1. Внутренний контур, когда все коммуникации находятся в самом доме.
  2. Наружный контур, в этом случае все коммуникационные системы находятся вне дома.
  3. Третий контур – это обычные бассейны, колодцы, выгребные ямы и септики, установленные на территории участка или недалеко от него.

При устройстве канализации в фундаменте рассматриваются только внутренний вид. А наружный контур и третий вариант в этом случае не имеют непосредственного отношения к самому фундаменту

Важно, что основные части канализационной системы располагаются внутри строения, чаще всего внутри подвала или непосредственно в самом фундаменте дома

В случае ошибок, допущенных при монтажных работах, может произойти авария при эксплуатации системы довольно большого масштаба, которая потребует больших усилий и материальных вложений

Поэтому при укладке основы под дом вопросу установки канализационной системы рекомендуется уделить особое внимание

Ливневая канализация

Ливневая канализация представляет собой совокупность сооружений и коммуникаций, главной задачей которых является эффективное отведение талой воды и осадков за пределы участка. Такая система позволяет сохранить фундамент частного дома от разрушения, промерзания и плесневения, а цокольные и подвальные помещения — от подтопления.

Ливневая канализация для частного дома может прокладываться наружным и подземным способом. Наружная прокладка ливневки выполняется с помощью поверхностных рвов и пластиковых, асбестовых или бетонных желобов. Подземная система каналов прокладывается в земле с помощью труб.


При выборе труб для канализации следует учитывать нагрузку, которая будет на них возлагаться

Чтобы сточная ливневая система была эффективной, она должна:

  • Укладываться под определенным углом в сторону водосборника (при этом максимальный угол наклона в точке стыковки коммуникаций с дождеприемником должен составлять 0,02 мм на метр);
  • Размещаться на глубине в 30-70 см в зависимости от диаметра труб;
  • Оснащаться фильтрационными решетками или пескоуловителями (позволят защитить канализацию от преждевременного загрязнения частицами почвы, растительными волокнами и другим мусором).

Если длина канализации превышает 10 м, то она должна монтироваться со смотровыми колодцами. Очистные колодцы при этом следует устанавливать через каждые 20-50 см для ревизии прямых участков и в местах поворота трубопровода — для ревизии криволинейных. Установка смотровых колодцев регламентируется СНиПами 85 от 2.04.03 «Канализация. Наружные сети. Сооружения».

Нормы

            Канализационный выпуск
делается по определенным правилам. Они перечислены в СНиП 2.04.01-85, или в более свежей их редакции
СП 30.13330.2016. В
этих нормативных документах подробно изложены все условия правильной сборки
узла, определены максимальные
и минимальные значения всех параметров. В число основных требований входят:

  • глубина укладки наружных труб должна превышать уровень промерзания грунта. Выпуск канализации из здания должен соответствовать этому требованию. Если возможности уложить линию на такой глубине нет, понадобится качественное утепление труб и выпуска. Установку теплоизолятора делают то самого перекрытия нижнего этажа;
  • рассчитывая глубину, следует учитывать уклон. Он составляет всего 2 см на каждый метр горизонтальной линии. Однако, если не учитывать это значение, можно ошибиться при подключении линии к смотровому колодцу;
  • длина выпуска канализации от наружной стены до смотрового колодца не должна быть меньше 3 м;
  • располагать открытые участки системы в неотапливаемом подвале или цокольном помещении запрещается;
  • необходимо делать минимальное количество изгибов на пути следования стоков;
  • минимальное расстояние между выпусками канализации составляет 40 см. Специалисты не рекомендуют делать несколько узлов, правильнее сначала объединить все линии в единый стояк, а затем вывести его за пределы стен дома.

Следование нормативам и правилам
позволит обеспечить стабильную работу системы.

Отведение атмосферных осадков


Чтобы предотвратить преждевременную просадку строений, растрескивание стен, устраивается эффективная дождевая канализация К2. В ее задачу входит сбор, очистка и отведение атмосферной влаги. Часто К2 конструктивно объединяется с дренажной системой. Правила монтажа систем канализации

Ливневая канализация состоит из надземной и подземной частей. На поверхности система представляет конструкцию из приемных воронок, отводящих труб и желобов открытого типа. Фильтры, очищающие дождевую и талую воду от твердых загрязнений, могут располагаться как поверхностно (чаще) так и в подземной части отводящей сети.

При наличии коммунальной системы ливневого водоотведения атмосферные осадки собираются централизовано и после очистки от механических примесей сбрасываются в водоемы. На загородных участках также часто бывает возможность отведения атмосферной влаги в близлежащие природные резервуары. Если этого нет, сооружаются специальные колодцы, куда происходит сброс и поверхностных подземных вод дренажной системы.

Ливневая канализация К2

Для вывода дождевых вод устраивают ливневое водоотведение – К2. Оно представляет сантехсистему воронок, желобов, труб, фильтров для очищения сточных вод от песка. Чаще всего используются конструкции открытого типа. Водоотвод осуществляют с помощью открыто проложенных желобов или каналов.

Схема канализации К2

Они транспортируют водные потоки в подземную часть комплекса. Для устройства дренажа используют ПВХ- трубы, в том числе гофротрубы с гладкой внутренней поверхностью, асбоцементные трубы.

Грамотно устроенная и спроектированная в соответствии с техническими нормативными документами канализация К2 защитит строение от просадки и растрескивания стен. По завершении монтажа надлежит провести испытание системы силами организации, имеющей соответствующую лицензию.

Условные обозначения топографической съемки

Условные обозначения топографической съемки микрорайона — это специальные знаки, с помощью которых на плане можно отразить любой объект: будь то особенности рельефа или результат деятельности человека. Планы различают по масштабам на 1:5000, 1:2000, 1:1000 и 1:500. В зависимости от характеристик объекта на местности применяется широкий ряд обозначений, который регламентируется Правительством РФ и обязателен к исполнению всеми организациями и учреждениями. Условные обозначения на топосъемке по ГОСТ различаются на линейные (гидрография, инженерные коммуникации), площадные, внемасштабные, специальные и пояснительные.

Различные обозначения на топографической съемке местности помогают «читать» местность и на основе данных создавать новые проекты. От обычных географических карт топографическая съемка отличается универсальностью: здесь указаны не только объективные особенности рельефа (топографические карты), состав растительности (природные карты), объекты промышленности, производства, инженерные коммуникации и расположение населенных пунктов и их частей: условные обозначения топографической съемки микрорайона имеют частичное сходство с генпланом города.

Отведение жидких промышленных отходов

Производственная канализация К3 устраивается на различных промышленных предприятиях, где характер отходов и степень их загрязнения может сильно отличаться. Реже стоки промпредприятий относят к слабозагрязненным, которые сбрасываются в водоемы без очистки или после незначительной фильтрации (отстоя в специальных резервуарах).

Сильнозагрязненные жидкие отходы, содержащие токсичные включения (углеводороды, соединения тяжелых металлов), перед попаданием в водоемы проходят сложную комплексную очистку, поэтому ключевым компонентом производственной канализации обычно бывают очистные сооружения, часто объединенные в блоки последовательных фильтрационных конструкций.
