Сантехнические системы

Отведение атмосферных осадков

Чтобы предотвратить преждевременную просадку строений, растрескивание стен, устраивается эффективная дождевая канализация К2. В ее задачу входит сбор, очистка и отведение атмосферной влаги. Часто К2 конструктивно объединяется с дренажной системой. Правила монтажа систем канализации

Ливневая канализация состоит из надземной и подземной частей. На поверхности система представляет конструкцию из приемных воронок, отводящих труб и желобов открытого типа. Фильтры, очищающие дождевую и талую воду от твердых загрязнений, могут располагаться как поверхностно (чаще) так и в подземной части отводящей сети.

При наличии коммунальной системы ливневого водоотведения атмосферные осадки собираются централизовано и после очистки от механических примесей сбрасываются в водоемы. На загородных участках также часто бывает возможность отведения атмосферной влаги в близлежащие природные резервуары. Если этого нет, сооружаются специальные колодцы, куда происходит сброс и поверхностных подземных вод дренажной системы.

Маркировка на электросчётчиках

Электросчётчик являет собой довольно сложное изделие с многогранным внутренним механизмом действия. Как и в любых других агрегатах такого рода, здесь на корпусе есть маркировка.

Если знать все обозначения, то легко можно получить необходимую информацию об устройстве, не используя для этого его паспорт или приложенную документацию.

Итак, рассмотрим основные элементы маркировки счётчиков различных типов.

Обозначения на электросчётчиках

На внешней стороне корпуса, в левой верхней части, как правило, стоит цифра. Она означает класс точности прибора.

Не так давно самым распространённым вариантом считался класс «2,5», что означало максимальную погрешность расчётов в 2,5 %. Однако современные технологии и требования оставили такие электросчётчики на задворках истории.

Сегодняшние реалии требуют от устройств максимум двухпроцентной погрешности для индукционных счётчиков и 1% для электронных.

Также на передней панели располагается буква «С», которая говорит о типе устройства «Счётчик». Далее можно заметить буквы А и Р.

Они говорят о том, что прибор способен учитывать не только активную энергию, но и реактивную, которая возникает в результате некоторой компенсации в индукционных устройствах.

Кстати, реактивная энергия может учитываться отдельно для контроля процесса её выделения и повышения работоспособности сети.

Мы знаем, что все счётчики делятся на однофазные и трёхфазные. Если речь идёт о втором варианте, то на защитном стекле вы увидите цифру 3 или 4, что будет означать количество максимального числа входящих проводов фазы. На однофазных аналогах такой маркировки нет.

Совет

бязательным обозначением является и тип счётчика (индукционный или электронный), который выражается в буквах И и Э.

Ну и последний значимый элемент маркировки – буквы П или М. Они говорят о том, что счётчик подключён напрямую (прямоточным способом), либо при помощи трансформаторов тока (модифицированный).

Выводы

Итак, выучив все условные обозначения различных аспектов действия электросчётчика, вы можете свободно ориентироваться в их классификации и без помощи консультантов в магазине выбрать необходимый вариант.

Но если возникают какие-то вопросы, или вы не уверены в своих знаниях, то отказываться от совета не стоит, ведь от этого будет зависеть работоспособность прибора, его долговечность и эксплуатационные характеристики применимо к конкретной сети.

В качестве примера расшифруем маркировку счётчика меркурий

Расшифруем Меркурий 230ART2 – XXMF(P)QR(C)RIL(G)DN. Если буква в названии отсутствует, то функция в счетчике также отсутствует. Буквы в скобках означают, что из двух функций может присутствовать только одна.

Первое слово Меркурий это марка счетчика

Цифры 230 говорят о том, что счетчик трехфазный (203 однофазный)

ART2 это тип измеряемой энергии

A – активной энергии

R – реактивной энергии

T – наличие тарификатора

2 – двунаправленный (без цифры 2 однонаправленный)

ХХ – модификации по току, напряжению и классу точности

F – наличие профиля, журнала событий и других дополнительных функций

P – наличие дополнительных функций для мощности потерь

Q – показатель качества электроэнергии

QR(C)RIL(G) это интерфейсы связи

С – CAN

R – RS485

R – дополнительный интерфейс RS485

I – IrDA

L – PLC модем (ML наличие дополнительных функций)

G – GSM-модем

S – внутреннее питание интерфейсов

D – внешнее питание

N – наличие электронной пломбы

В связи со сложным устройством современных счетчиков рекомендуется монтировать узел учета электроэнергии по согласованной схеме.

Маркировка канализации К1, К2, К3

На каждом чертеже указывается о и цифра 1,2 или 3. Маркировка зависит от назначения канализации.

Для бытовой системы применяют «К1», для дождевой – «К2», для промышленной – «К3».

В чертеже нельзя ставить символы, которые не указаны в нормативных документах ГОСТ 21.205-93 и СНиП 2.04.03-85 (СП 32.13330.2012). Это необходимо для того, чтобы рабочие могли найти нужное обозначение и правильно выполнить работу по проекту.

Использование условных обозначений по регламенту позволяет добиться нормального функционирования системы канализации надолго. Владельцы домов или квартир не будут беспокоиться о неполадках в инженерной сети.

Условные обозначения санитарно-технических приборов на чертежах и их регламент

Проектирование коммуникационных систем занимает отдельную область в составлении чертежей. Сантехника, как одна из самых важных, не стоит в стороне. Она отображается в специализированных документах и с помощью унифицированных общепринятых обозначений. Рабочие чертежи разводки систем водоснабжения и канализации используются на самых ранних этапах строительства, поскольку нередко в этих работах присутствует устройство наружных сетей или элементов, таких как накопительные колодцы, септики, инфильтраторы и т.д.

Регламентируют условные обозначения санитарно-технических приборов на чертежах нормативные документы:

• ГОСТ 21.205-93;
• ГОСТ 21.206-93.

Оба документа действующих и актуализированы новыми редакциями.

Графическими изображениями на чертежах принято изображать следующие элементы:

• Подогреватели;
• Охладители;
• Фильтры;
• Раковины;
• Мойки;
• Умывальники;
• Биде;
• Ванны;
• Унитазы;
• Писсуары и т.д.

Также в них присутствуют условные обозначения по ГОСТ для направления потока воды, возможных приводов, накопительных баков, насосов, сифонов, компенсаторов, опор трубопровода, клапанов, кранов, смесителей, водомеров и т.д.

Буквенно-цифровыми символами принято отображать:

• Типы и назначение систем водоснабжения;
• Виды канализации;
• Обозначение теплопроводов и их классификация.

В приложениях А и В описываются аксонометрические проекции приборов для ракурсного построения, а также типологические схемы санитарно-технической разводки по ГОСТ.

Что включает в себя схема сточной системы

На этапе проектирования специалист обязан принимать во внимание большое количество нюансов. Чертёж должен включать в себя не только места нахождения узлов канализации, многих деталей, но и большое количество не менее важных сведений для монтажников

Такая информация потребуется для того, чтобы работникам было максимально комфортно читать проект. Поэтому в большинстве случаев обозначения наносятся в виде цифр или букв.

Проект будущей канализации обязательно должен включать:

• план разводки труб, то есть системы поступления и
  отведения сточной воды;
• сведения о таблице колодцев;
• спецификацию проекта.

Помимо указанных сведений, на чертеже должно быть прорисовано
много иной информации, которая принесёт пользу при оснащении канализационной
системы в квартире или доме.

Проект канализации

Исключительно грамотный подход к составлению проектной
документации позволит быть уверенным в том, что канализация будет исправно
работать и не причинит неудобств жильцам, которые въедут в проектируемое
здание. Воплотить поставленную задачу не имея навыков и опыта в сфере
составления проектов крайне сложно. Поэтому заказать чертёж лучше у специалистов.

Сведения об элементах

Сведения об элементах, которыми обозначаются детали
канализационной системы, должны обязательно вноситься в проектную документацию
в виде цифр и букв. Такая информация считается общей для любых стандартных
инженерных проектов.

На чертежах водопровод всегда обозначается «В0». При этом,
труба, по которой течёт вода для питья и хозяйственных нужд, имеет маркировку
«В1». Когда проект подразумевает наличие противопожарного водопровода, то на
бумаге такая система обозначается индексом «В2». При возведении здания
промышленного назначения индекс водопроводных труб на чертеже выглядит как
«В4». Говоря иными словами, все элементы системы, относящиеся к водоснабжению,
получают отметку «В».

Элементы разметки водопровода и канализации

Условные обозначения на чертежах

Перед проектированием жилого здания определяются нюансы, которые могут повлиять на работу водопроводной системы. Нужно заранее узнать, есть ли рядом со строительством жилого здания централизованная сеть и могут ли из-за неё случаться перепады давления.

Если сети нет, создаётся система подачи воды локального типа. В этом случае устанавливают аккумулирующий бачок.

Этапы проекта:

1. Расчёт максимальной нагрузки на подающий трубопровод в доме (зависит от количества точек водозабора в доме и на участке).
2. Выбор вариантов для восстановления нормы водоснабжения при снижении давления в сетях.
3. Выбор прибора по подходящей схеме.

Для точного расположения обозначений водопровода на чертеже необходимо установить, из каких элементов состоит система. Цена и качество материалов для арматуры и водопроводных приборов могут быть любыми. На работе системы это никак не сказывается.

Какие данные вносят на чертеж

Внесение следующих показателей, описывающих систему водопровода, обязательно при построении аксонометрической схемы. К такой информации принадлежит:

1. Обозначение стояков (обычно области линии-выноски).
2. Уровень пола каждого из этажей помещения, границу горизонтального ответвления (у осей трубопровода), высоту точек водоразбора (отметки вдоль стояков).
3. Диаметры элементов системы.
4. Углы уклона трубопроводов (с указанием показателя уклона).
5. Размеры (длина) каждого из самостоятельных участков трубопровода, к которым относят стояки и горизонтальные ответвления в миллиметрах.
6. Координирующие размеры (информация второстепенного характера).
7. Обозначение узлов с целью детализации чертежа.

Кроме ряда основных данных, к схемам прилагают сопроводительную документацию, в числе которой и спецификация по материалам и оборудованию.

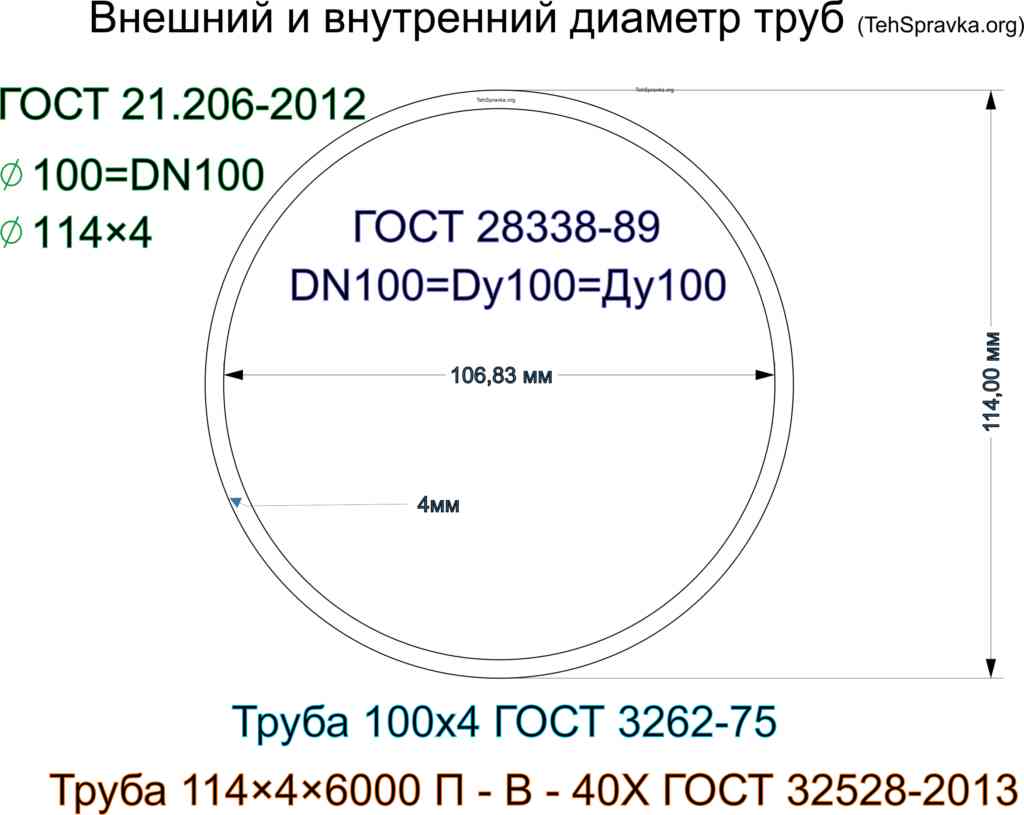

Внешний и внутренний диаметр труб и трубопроводной арматуры

DN — Номинальный диаметр (nominal diameter).

Используется как характеристика соединяемых частей таких как: трубопроводная арматура, фитинги, соединения для различных видов трубопроводов.

Номинальный диаметр (округленный внутренний), не означает точный размер в миллиметрах и приблизительно равен значению внутреннего диаметра соединяемого трубопровода в миллиметрах (Определенно в ГОСТе 28338-89, соответствует ISO 6708-80).

Параметр был введён для уменьшения типоразмеров арматуры, трубопроводов и различных соединительных деталей было принято понятие условного прохода.

Согласно ГОСТу 28338-89 нужно обозначать буквами DN и числовым значением, которое выбирается из стандартного ряда.

Ранее применялось обозначение: Dy – Условный проход

Все ГОСТы, упомянутые в тексе на момент написания статьи 01.02.2018г – действующие

Применение в повседневной жизни

Большинство людей не сталкиваются в обиходе с топографической съемкой. Чаще всего удел чтения, расшифровки и составления подобных карт достается картографам и строителям, причем наиболее востребованной считается топосъемка инженерных коммуникаций.

Условные обозначения инженерных сетей на топосъемке являются обязательным условием их объективности. Сюда входят телефонные сети, водопровод, линии электропередач, газопровод и иные коммуникации.

Условные обозначения на топосъемке инженерных коммуникаций осуществляются линейным способом — прямыми сплошными или штриховыми линиями:

• все надземные действующие трубопроводы и коммуникации обозначаются прямой сплошной линией толщиной 0,3 мм;
• все проектные, поврежденные либо недействующие надземные коммуникации обозначаются пунктирной линией толщиной 0,2 мм;
• все подземные коммуникации обозначаются пунктирной линией.

В местах пересечения с другими объектами или коммуникациями, возле рамки (не реже, чем через каждые 5 см) в линию, обозначающую инженерную коммуникацию, интегрируют буквенное обозначение, которое характеризует транспортируемый материал (продукт).

Буква определяет характер коммуникаций:

1. Литера Г подразумевает, что инженерная сеть транспортирует газ, обозначение газопровода на топосъемке может осуществляться сплошной (для надземных) и прерывистой (для подземного способа прокладки) линиями;
2. В — водопровод, сплошной или прерывистой будет линия, также зависит от способа проведения коммуникаций;
3. Т — теплотрасса;
4. Н — нефтепровод;
5. К — канализация.

Часто подобную информацию в топографическом плане подают максимально информативно, указывают давление в магистралях (газ), материал и толщину труб, количество проводов и напряжение в ЛЭП.

По этой причине нередко на обозначениях к первой заглавной литере добавляют пояснительную букву меньшего регистра или цифры.

Например, обозначение Кл на топосъемке обозначает: канализация ливневая, в свою очередь схожее обозначение кб на топосъемке будет подразумевать уже бытовую канализацию.

Нормативные акты

В СП 32.13330.2012 указаны требования к расчётам, насосам, смотровым колодцам, воздуховодным станциям, канализациям.

Кроме этого учитываются общие положения, глубина заложения, расчётные скорости, соединения, уклон заложения, повороты, наполнения и минимальные размеры труб.

В правилах указаны ссылки на нормативные документы, которые необходимы для проектирования системы водоснабжения и канализации.

Правила включают технологический раздел, диспетчеризацию, нормы электрических приборов, объёмно-планировочные решения, систему автоматизации, контроль технологии, систему управления, нормы для канализации в особых климатических условиях.

Что содержит схема водопровода и канализации?

https://youtube.com/watch?v=TQ68VvBhrbI

При составлении проекта нужно учитывать массу различных моментов

Здесь, как правило, указываются не только схемы расположения различных узлов, труб, задвижек и уловителей, но и немалое количество иной важной для исполнителей информации. Она необходима для того, чтобы мастерам было проще и удобнее читать чертежи

Здесь применяются условные обозначения, но в основном в буквенно-цифровом варианте.

В проектной документации должен присутствовать план разводки коммуникаций, а именно системы подачи горячего, холодного водоснабжения и канализации. Указываются данные таблицы колодцев, спецификация проекта и множество другой информации, которая может быть полезна во время выполнения запланированных работ. Только при правильном составлении всех документов можно быть уверенным в том, что система будет функционировать корректно и не доставит неудобств людям, которые будут жить в проектируемом здании. Справиться с этой задачей без определенных знаний и опыта будет невозможно, поэтому, если есть сомнения в собственных силах, стоит поручить эту работу профессионалам.

Информацию об обозначении канализационной системы и водоснабжения принято вносить в проектные документы при помощи буквенно-цифровых условных обозначений. Они являются общими для всех схем и чертежей трубопроводов сантехнических сетей.

Общее обозначение водопровода отмечается, как В0, трубы для хозяйственно-питьевой воды будут прописаны, как В1. Если на схеме отмечается водопровод для противопожарной системы, то указывается В2, а вода для производственных нужд подается по трубе В4.

Таким образом, все, что имеет отметку «В», относится к системе водоснабжения. Канализационный знак отмечается при помощи буквы «К». Если на схеме нужно обозначить бытовую систему водоотведения, будет указано К1. Для дождевой канализации применяется условное обозначение К2. Для создания системы водоотведения в промышленном помещении будет использована отметка К3.

Все цифровые, буквенные и графические символы должны применяться правильно. Не допускается использование в чертежах водоснабжения и канализации тех элементов, которые не регламентированы ГОСТом и СНиПом. Нужно помнить, что при помощи соответствующих знаков создается формула, по которой дальше работают исполнители. Если прописать схему и составить чертеж неправильно, то это может привести к чрезмерно быстрому износу сети, частым поломкам либо и вовсе сделать здание непригодным для жизни людей. Правильные символы и условные обозначения гарантируют, что исполнитель прочитает документ так, как положено, а от этого во многом зависит качество строительных и монтажных работ. При соблюдении всех требований ГОСТа можно разработать эффективную канализацию и систему водоснабжения, что будет гарантией их долгой и бесперебойной работы.

Условные знаки на чертежах для водопроводов

Перед разработкой проекта водоснабжения какого-либо здания и, в частности, загородного дома выявляется вся группа факторов, которая может повлиять на функционирование водопроводной системы.

Процесс создания проекта проходит несколько этапов:

• Исходя из общего количества водопотребляющих точек в доме и на участке рассчитывается максимальная нагрузка на систему подачи воды.
• Разрабатываются методы компенсации водоснабжения при понижении давления в центральной или локальной сети.
• Составляется чертёж.
• Производится подбор оборудования по выбранной схеме.

Чтобы правильно разместить условные обозначения водопровода на чертежах проектируемого объекта проектировщику нужно представить, из каких элементов состоит система водоснабжения. Число водопроводных элементов и материал, из которых изготовлена сантехническая арматура, может быть различным по стоимости и качеству, но принципиально это ничего не меняет.

Условные обозначения схем трубопроводов и соответствующая им комплектация водопроводной системы во всех случаях остаются по составу примерно следующими:

• скважина (или иной источник);
• насос;
• накопительный резервуар с тройником;
• две отводные трубы: одна — для домашнего водоснабжения, другая — для технического (сад, огород);
• система фильтрации воды для дома с тройником;
• две отводные трубы: одна — для холодной воды, другая — для горячей.

Условные графические обозначения трубопроводов направлены на то, чтобы показать систему разводки труб горячей и холодной воды.

Холодная вода от тройника системы фильтрации поступает в коллектор, установленный в доме. Оттуда распределяется по трубам на имеющиеся сантехнические точки.

Горячая вода подводится к нагревателю и затем точно также разводится по точкам. Наглядно это демонстрирует данная схема:

Какие данные вносят на чертеж

Внесение следующих показателей, описывающих систему водопровода, обязательно при построении аксонометрической схемы. К такой информации принадлежит:

1. Обозначение стояков (обычно области линии-выноски).
2. Уровень пола каждого из этажей помещения, границу горизонтального ответвления (у осей трубопровода), высоту точек водоразбора (отметки вдоль стояков).
3. Диаметры элементов системы.
4. Углы уклона трубопроводов (с указанием показателя уклона).
5. Размеры (длина) каждого из самостоятельных участков трубопровода, к которым относят стояки и горизонтальные ответвления в миллиметрах.
6. Координирующие размеры (информация второстепенного характера).
7. Обозначение узлов с целью детализации чертежа.

Кроме ряда основных данных, к схемам прилагают сопроводительную документацию, в числе которой и спецификация по материалам и оборудованию.

Поэтапный процесс

Разрабатывая канализацию для дома нужно сразу учитывать и расположение точек водоснабжения. При этом профессиональные мастера рекомендуют наносить на план обе эти системы, чтобы не только получить общее представление о конечном изделии, но и проверять правильность своих расчетов. Учитывая это, проект водоснабжения и канализации частного дома делается одновременно.

Профессиональный проект расположения канализационных систем на участке

Ввод и разводка

Именно точка ввода в дом является отправным пунктом при создании подобной документации. Поэтому с нее следует начинать всю разработку.

Простейшая графическая схема установки данных систем в доме в несколько этажей

• Чтобы создать чертеж водопровода, достаточно от данной точки провести на плане здания линии, которые будут отображать трубы. При этом их подводят к точкам потребления с указанием мест разветвления.
• Также на проекте отображают расположение всех запорных вентилей или заглушек. Некоторые специалисты предпочитают сразу отмечать на плане марки фурнитуры и ее диаметр. Это очень удобно, если планируется делать переходы.

Практически все основные элементы систем коммуникаций располагаются в подвальном помещении или цокольном этаже, в месте ввода в дом

• Вначале всей разводки некоторые проекты предполагают установку водомеров. При этом инструкция по монтажу настоятельно рекомендует производить монтаж обратных клапанов и фильтров.
• На вводе канализационной трубы специалисты рекомендуют монтировать колено со смотровым люком. При этом намного лучше, если оно будет оборудовано ловушкой. Такой проект наружной канализации позволит производить прочистку всей системы при ее засорении.

Благодаря специальным компьютерным программам можно получать объемные модели расположения всех систем коммуникаций внутри дома

Также такие смотровые лючки устанавливают и на местах резких поворотов. Это значительно упростит эксплуатацию.

В некоторых типах проектов может разобраться только специалист, а порой именно тот человек, который и занимался разработкой

Наружные системы

Если проект водопровода и канализации разрабатывается с учетом наличия городской магистрали, то после ввода в дом все трубы сводятся к основному колодцу, где они подключаются к системе. При этом обязательно установить еще один смотровой люк на слив и кран на воду.

Простейшее графическое изображение септика с системами внутренней развязки

Если планируется изготовить проект ливневой канализации, то ее обычно делают отдельно от основного слива. При этом на вводе в общую систему обязательно нужно установить колено, которое создаст гидравлический клапан.

Проекты без наличия центральных систем коммуникаций имеют серьезные отличия. Обычно канализация заканчивается в выгребной яме или септике

Поэтому на плане важно отобразить все соединительные элементы и правильный угол наклона

Схема размещения и подключения водопровода из скважины и канализации к септику

Когда разрабатывается проект подвода воды без центральной магистрали, то обычно предполагается, что будет присутствовать скважина

Этому элементу системы необходимо уделить повышенное внимание, поскольку потребуется обозначить установку насоса, фильтров и других компонентов

Использование нескольких канализационных систем на одном участке осуществляется посредством слива в один септик, но на разных уровнях

Если документация изготавливается своими руками, то очень важно отметить на ней уровень залегания труб. Профессиональные мастера рекомендуют располагать его ниже отметки промерзания грунта с установкой дополнительного утепления

Это делается для того, чтобы система правильно функционировала в зимний период времени.

Графический проект с указанием необходимых размеров, поворотных систем и углов наклона

Проект системы канализации и водопровода

Проект системы включает расположение узлов канализации и информацию для монтажников. Это нужно для удобного и правильного чтения проекта. Поэтому условные обозначения канализации по ГОСТу буквенно-цифровые.

Проект включает:

• данные о таблице колодцев;
• план разводки труб для отведения сточных вод;
• спецификацию.

Ещё на чертеже прорисовывается информация, необходимая при монтаже канализационной системы.

План будущей канализации

Только при ответственном подходе к проектированию системы будут работать без поломок и не создадут проблем жильцам. Выполнить такую задачу без знаний и опыта самостоятельно не получится, поэтому лучше доверить работу проектировщику.

Условные обозначения топографической съемки

Условные обозначения топографической съемки микрорайона — это специальные знаки, с помощью которых на плане можно отразить любой объект: будь то особенности рельефа или результат деятельности человека. Планы различают по масштабам на 1:5000, 1:2000, 1:1000 и 1:500. В зависимости от характеристик объекта на местности применяется широкий ряд обозначений, который регламентируется Правительством РФ и обязателен к исполнению всеми организациями и учреждениями. Условные обозначения на топосъемке по ГОСТ различаются на линейные (гидрография, инженерные коммуникации), площадные, внемасштабные, специальные и пояснительные.

Различные обозначения на топографической съемке местности помогают «читать» местность и на основе данных создавать новые проекты. От обычных географических карт топографическая съемка отличается универсальностью: здесь указаны не только объективные особенности рельефа (топографические карты), состав растительности (природные карты), объекты промышленности, производства, инженерные коммуникации и расположение населенных пунктов и их частей: условные обозначения топографической съемки микрорайона имеют частичное сходство с генпланом города.

Строительство должно начинаться с составления чертежа

В большинстве своем современные здания оборудуются системами, которые отвечают за выполнение санитарно-технических норм. Как правило, это целый комплекс инженерных коммуникаций, который включается в себя систему горячего и холодного водоснабжения, канализацию, газоснабжение, мусоропровод, водостоки, отопление.

е это необходимо для комфортного проживания в жилом доме людей. Но для того чтобы все системы работали правильно, риски возникновения неполадок должны быть сведены к минимуму. И чтобы при любых поломках можно было сразу устранить проблему, все тщательно планируется. Важнейшие системы, в том числе и канализация с водоснабжением, должны быть максимально качественно продуманы, нанесены на чертеж, а после выполнены в соответствии с заранее составленным планом. Только в случае правильного составления чертежа и выполнения всех его требований можно построить здание, которое будет соответствовать всем нормам благоустроенности и комфортабельности.

Условные обозначения топографической съемки

Условные обозначения топографической съемки микрорайона — это специальные знаки, с помощью которых на плане можно отразить любой объект: будь то особенности рельефа или результат деятельности человека. Планы различают по масштабам на 1:5000, 1:2000, 1:1000 и 1:500. В зависимости от характеристик объекта на местности применяется широкий ряд обозначений, который регламентируется Правительством РФ и обязателен к исполнению всеми организациями и учреждениями. Условные обозначения на топосъемке по ГОСТ различаются на линейные (гидрография, инженерные коммуникации), площадные, внемасштабные, специальные и пояснительные.

Различные обозначения на топографической съемке местности помогают «читать» местность и на основе данных создавать новые проекты. От обычных географических карт топографическая съемка отличается универсальностью: здесь указаны не только объективные особенности рельефа (топографические карты), состав растительности (природные карты), объекты промышленности, производства, инженерные коммуникации и расположение населенных пунктов и их частей: условные обозначения топографической съемки микрорайона имеют частичное сходство с генпланом города.

Свойства жидкости

Жидкостями называют те вещества, которые находятся в жидком агрегатном состоянии. Оно, в свою очередь, является промежуточным между агрегатным состоянием твердым и газообразным. Жидкость имеет также такое свойство, которое не встречается более ни у одного другого агрегатного состояния: она способна под воздействием касательных механических напряжений менять свою форму в практически неограниченных пределах. При этом механические напряжения могут быть очень малыми, а объем жидкости остается неизменным.

Еще одним важнейшим свойством, присущим всем жидкостям, является поверхностное натяжение. Его нет ни у газов, ни у твердых тел, а объясняется оно следующими причинами: из-за того, что баланс действующих на молекулы поверхности сил нарушается, появляется определенная новая, направленная внутрь вещества результирующая сила. Именно этим и объясняется то обстоятельство, что поверхность жидкости всегда «натянута». Если рассматривать эту ситуацию с точки зрения физики, то можно утверждать, что поверхностным натяжением является ни, что иное, как та сила, благодаря которой молекулы жидкости не перемещаются с ее поверхности в глубинные слои. Именно сила поверхностного натяжения объясняет форму падающих капель любой жидкости.

Похожие записи:

Идеи поделки на тему «белый цветок» 11 видов крыш частных домов и их особенности Стены из осб внутри дома Разновидности, характеристики и применение эпоксидных клеев Что делать при быстром наполнении выгребной ямы Водяной теплый пол своими руками: инструкция изготовления
