Материалы, применяемые для изготовления труб
Трубопроводы предназначены для транспортировки стоков, с их помощью происходит соединение (обвязка) всех компонентов системы. Поэтому к выбору этих элементов нужно отнестись со всей ответственностью.
Что касается востребованности, то ранее практически не было альтернатив чугуну, однако теперь появилась стойкая тенденция к использованию пластиковых аналогов. В последнем случае канализация изготовляется своими руками за несколько дней.
В целом у вас есть возможность приобретения трубопроводов сделанных из:
- Керамики
- Асбестоцемента
- Пластика
- Стали
- Чугуна
Каждый из них мы рассмотрим более подробно далее.
Канализационные трубы
Чугунные трубы
К преимуществам этой продукции можно отнести:
- Универсальность применения. Чугун может успешно использоваться как для создания наружной канализации частного дома, так и внутренней.
- Прочность. Трубы хорошо переносят статическое давление и удары.
- Длительный срок эксплуатации. Равен порядка 20-30 годам в зависимости от качества установки и правильности эксплуатации.
- Высокая устойчивость к перепадам температур.
- Хорошо переносят небольшое внутреннее давление.
- Имеют высокую коррозионную стойкость и гидроизоляцию.
- Высокая шумоизоляция.
Для наружного монтажа они дополнительно покрываются специальными составами, направленными против коррозии. Что касается недостатков устройства канализации в частном доме из чугунных трубопроводов, то можно выделить:
- Высокую стоимость.
- Немалый вес.
- Периодическое возникновение засоров. Появляются из-за высокой шероховатости внутренних стенок труб.
- Трудоемкий монтаж, при котором необходима чеканка стыков.
Стальные аналоги
К преимуществам стальной канализации относится:
- Высокая прочность к повреждениям и механическим воздействиям.
- Отлично справляются с резкими перепадами температур.
- Могут переносить большое внутреннее давление, что позволяет применять их не только в безнапорной канализации, но и в напорной.
- Изготовляются из нескольких марок стали.
Недостатками являются:
- Высокая склонность к коррозионным процессам. Этот недостаток может частично компенсироваться внутренней и внешней обработкой, например, нанесением эмалированного покрытия.
- Немалый вес изделий. Возникает потребность в грузоподъемной технике во время проведения монтажных работ.
- Высокая цена.
- Трудоемкий монтаж. Заключается в качественной герметизации соединений.
Керамические трубы
Ранее керамика была так же популярна, как и чугун, это объясняется ее приемлемыми техническими показателями. К преимуществам этих труб относят:
- Длительность эксплуатации.
- Полная инерционность к транспортируемым жидкостям, даже если они обладают высокой агрессивностью.
- Стойкость к резким температурным изменениям.
- Великолепная гидроизоляция.
Недостатки:
- Малая длинна изделий. Производство труб ведется с длиной 600 мм, что приводит к большому количеству стыков. Это увеличивает риск утечки.
- Хрупкость. Монтаж канализации в частном доме и транспортировку нужно проводить аккуратно, так как даже небольшой удар может привести к появлению трещин.
Трубы из асбестоцемента
Эти изделия изготовляются из портландцемента и асбестового волокна. Лет тридцать назад они считались хорошей альтернативой для установки в частном доме. Их преимуществами считаются:
- Небольшой вес.
- Великолепная гидроизоляция.
- Длительный срок использования (при условии правильной эксплуатации и установки).
- Отсутствие коррозионных процессов, так как металлические элементы полностью отсутствуют.
- Химическая и температурная устойчивость.
К недостаткам можно отнести только хрупкость изделия, что необходимо учесть при монтажных работах и проектировке системы.ПВХ канализационные трубы
Пластмассовые трубы
Являются наиболее актуальным вариантом в наше время, изготовляются из разных видов пластмасс. Могут использоваться для внутреннего и наружного применения. По материалу, используемому для производства, делятся на: ПВХ, полипропиленовые и полиэтиленовые.
Преимущества:
- Приемлемая цена.
- Широкий ассортимент.
- Приемлемая прочность.
- Стойкость к химически активным веществам.
- Полное отсутствие коррозии.
- Возможность установки своими руками канализации в частном доме благодаря простому способу сборки.
- Внутренняя поверхность идеально гладкая, что не приводит к появлению засоров и обрастаний.
- Простая транспортировка.
Именно за счет этих неоспоримых преимуществ изделия из пластмассы получили широкое распространение и высокую популярность.
Последовательность действий при устройстве канализации

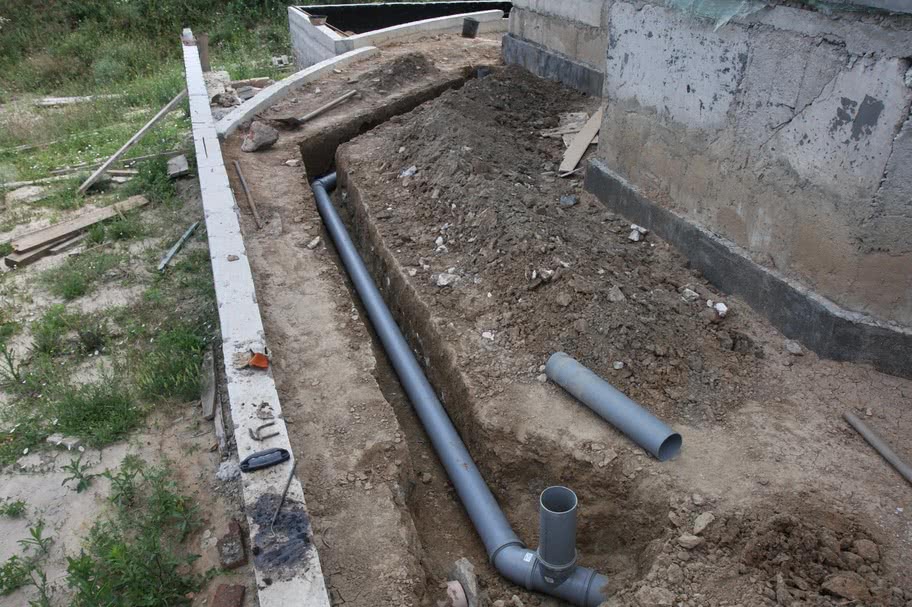

В первую очередь прежде, чем укладывать трубы, выкапывают траншею. Проще всего это сделать можно с применением спецтехники, например, экскаватора, или же вручную.
Согласно общепринятой технологии, укладка труб канализации предполагает использование труб диаметром 110 миллиметров. При этом ширина канавы должна составлять минимум 60 сантиметров.
Одновременно с увеличением сечения укладываемой трубы, нужно также расширять траншею. После выбора материала выполняется непосредственно укладка трубы в траншею, которая имеет свои нюансы.
Тем, кто интересуется, как проложить канализационные трубы в земле правильно, следует учитывать, что работу необходимо начинать от фундамента здания. При отсутствии вывода трубопровода для стоков из дома, под основанием строения вырезают отверстие и выполняют подвод сети под него.
Когда имеется вывод, на конец трубы, выходящей из здания, надевают раструб
При этом уделяют повышенное внимание центровке стыкуемых элементов
Именно в местах, где трубопровод меняет свое направление, начинают собираться различные отложения. Со временем они полностью перекрывают путь передвижения стоков.
Специалисты знают, как проложить в частном домовладении канализационный трубопровод, чтобы не допустить подобных неприятностей.
Поэтому не помещают советы от профессионалов, которые заключаются в следующем:
- Прокладку канализационных труб нужно осуществлять с применением отводов, которые имеют разные углы изгиба – от 15 и до 90 градусов.
Для обеспечения удобного доступа к местам образования засоров, над каждым коленом устанавливают ревизии. - После завершения формирования вывода из дома, трубы помещают в траншею вниз раструбами и затем приступают к стыковке изделий. Процесс соединения выглядит следующим образом: кромки изделий смазывают специальным составом и до упора устанавливают их в раструб.
Для правильной стыковки элементов инженерных коммуникаций в частном домовладении или в квартире пользуются нехитрым приемом. Он заключается в нанесении отметок на трубы перед началом проведения работ – для определения глубины их вхождения в раструб. Ориентируясь на них, окончательно осуществляют соединение.
Правила укладки канализационных труб
Начинают монтаж чугунных канализационных труб от того места, где труба выходит из здания и продолжают до места соединения трубы с центральной канализации или до патрубка септика.
От стен здания трубы укладывают в траншею, разворачивая каждую раструбом против движения стоков. То есть в наклонной траншее раструб должен быть соответственно ниже гладкого конца трубы.
Когда трубы разложены, их старательно очищают со всех сторон от земли и прочих загрязнений. После этого проверяют наличие и целостность всех уплотнителей из резины, проводят предварительный замер вхождения трубы в раструб. Для облегчения процесса используют смазку на основе силикона или жидкое мыло.
Предварительный замер вхождения трубы в раструб
При соединении труб их вставляют друг в друга не до упора, а оставляя сантиметровый зазор (можно заранее для удобства поставить метку).
Возможно, Вас заинтересует информация-монтаж канализации в квартире
Если у трубопровода предусмотрены повороты, то в таких местах используют повороты с углом градусов. Использование отводов с прямым углом 90 градусов не разрешается.
Варианты укладки канализационных труб
При укладке труб обязательно следует проверять правильность уклона.
На этапе монтажа труб устанавливают ревизионные (смотровые) колодцы для контроля работы канализационной системы и облегчения процесса чистки при возникших засорах.
Монтаж трубопровода и ревизионной трубы
Монтаж трубопровода и ревизионной трубы
После монтажа рекомендуется провести проверку герметичности с помощью мыла (следует смазать места соединения труб, чтобы убедиться в герметичности соединений), произвести пробный запуск системы, затем подумать об утеплении наружных канализационных труб вспененным полиэтиленом (Стенофлекс) или другим материалом.
Монтаж канализационных труб
Утепление канализационных труб
В качестве утеплителей, необходимых для бесперебойной работы канализационной системы в холодное время года, применяют утеплители формового типа или рулонные. Первые производят непосредственно под форму труб и укладывают вместе со слоем гидроизоляции, вторые просто наматывают на трубы вручную.
Также для защиты канализации от промерзания успешно применяют нагревающий кабель, который при установке надежно изолируют от попадания влаги из грунта. Впрочем, всегда можно сэкономить средства и время, если приобрести канализационные трубы для укладки в землю с уже вмонтированным утеплителем.
Требования к канализационным трубам
В общей канализационной магистрали задействованы две взаимосвязанные системы – внутренняя и наружная. Выбор труб для каждой из них имеет свои особенности и требования. Все основывается на строительных нормах и правилах.
Наружный трубопровод
Из-за особенностей расположения трубы внешней канализационной системы должны обладать свойствами устойчивости к динамической и статической нагрузке. Другими словами они должны противостоять деформациям, которые возникают при перемещении людей, транспорта, а также держать нагрузку уложенного сверху грунта. Места соединения должны обеспечивать отсутствие смещений, которые способны нарушить целостность всей магистрали во время движения грунтовых вод.
В соответствии со СНиП 2.04.03-85 трубы для канализации наружной системы должны быть проложены ниже уровня промерзания грунта в зимний период. Для каждого региона страны он будет различен. Значение для вашего участка необходимо уточнять в сети интернет или метеорологической службе. В целом, для частного дома уровень заложения будет на уровне 0,5-2 м.
На тех участках, которые находятся в зоне пересечения с транспортными маршрутами и увеличенной нагрузкой прокладываются гофрированные трубы из металлопластика. Они способны выдерживать повышенные нагрузки. Подобное свойство обусловлено кольцевой жесткостью. Помимо этого им присуща большая гибкость. Это также позволяет прокладывать трубы для канализации на особо сложных и нелинейных участках.
Внутренний трубопровод
Трубы, которые используются для создания внутренней системы, не предъявляют к себе вышеуказанных требований по прочности. Они могут быть проложены в строительных конструкциях или скрыты под декоративными элементами. Какая бы ни была схема прокладки, внутренняя канализация не подвергается таким нагрузкам, как внешняя. Но все таки для обеспечения наибольшей продолжительности эксплуатации должны быть обеспечены следующие свойства:
- Стойкость к механическим повреждениям;
- Устойчивость к агрессивным средам – температура, химические и биологические воздействия;
- Возможность совмещения с элементами внешней канализации;
- Полированная внутренняя поверхность, не препятствующая выводу сточных вод;
- При необходимости подключения всех необходимых санитарных устройств.
Отдельно стоит заметить, что значимым потребительским фактором является возможность легко и просто осуществить монтаж, а также при необходимости произвести замену поврежденного участка. Учитывая все требования, основная масса собственников жилья предпочитает использовать пластиковые трубы или композитные металлопластиковые.
Дальше рассмотрим возможные варианты материалов для канализационных труб.
Разработка канализационной схемы дачного участка
- место расположения приемного коллектора на дачном участке, возможность подъезда транспорта для откачки и очистки;
- оптимальный путь прокладки наружных сетей канализации;
- точка вывода внутренней канализации на улицу;
- место расположения источников стоков внутри строения;
- способ прокладки внутренних канализационных сетей (под полом, обшивкой стен, снаружи внутренней отделки, в стенах).
Расположение наружных коммуникаций канализации
- до источника питьевой воды – 50 м;
- до естественного водоема – 30 м;
- до ручья, реки – 10 м;
- до проезжей дороги – 5 м;
- до ближайшего дерева – 3 м;
- водопроводные и канализационные сети на территории дачного участка не должны пересекаться.
Работы по монтажу канализации внутри строения
- стояк монтируют из трубы диаметром не меньше 100 мм;
- отводящие линии канализации от ванн, раковин, моек, стиральной и посудомоечной машин выполняют из труб диаметром 50 мм;
- отводящая линия от унитаза не должна быть меньше диаметра выпуска прибора и равняется 100 мм;
- при монтаже горизонтальных линий канализации необходимо выдержать уклоны для труб диаметром 50 мм – 30 мм на 1 п. м, а для труб диаметром 100 мм – 20 мм на 1 п. м.;
- горизонтальные отводящие линии канализации не рекомендуется выполнять протяженностью более 10 м;
- все присоединения горизонтальных линий к стояку выполняются с использованием отводов под углом 45°, категорически запрещается применять подключения под прямым углом;
- выпуск из сантехнических приборов не может быть ниже уровня врезки в стояк;
- на стояке необходимо устанавливать ревизии на каждом этаже на уровне 1 м от пола, в верхней точке – вентиляционный клапан;
- выпуск стояка из строения производится через фундамент сооружения, которое не может быть ниже уровня отметки дна приемного коллектора и выше 0,5 м наружного уровня грунта;
- горизонтальную систему канализации лучше выполнить под полом, вертикальную – зашить декоративным коробом.
Внутреннюю часть канализационной системы лучше выполнить из труб ПВХ, которые в меньшей степени подвергаются засорению.
Работы по устройству наружной канализации
Наружный трубопровод необходимо уложить строго по уклону, без промежуточных прогибов.
Устройство приемного коллектора
- без переработки – выгребная яма;
- с частичной переработкой – септик;
- с глубокой переработкой – станции биологической очистки стоков.
Выгребная яма.Септик.
- Приемный колодец. В него собираются все первичные стоки. Колодец сооружается герметичный. Здесь стоки отстаиваются, твердые фракции оседают на дно колодца. Частично, под действием природных микроорганизмов, разлагаются. Жидкая фракция перетекает в другой колодец, называемый фильтрующим.
- Фильтрующий колодец. Сооружается аналогично первому колодцу. Вместо герметичного дна устраивается объемная подушка из гравийно-песчаной смеси. Попавшие стоки из первого колодца через переливную трубу частично фильтруются через дно.
- Дренаж. Устанавливается дренажная труба в противоположном направлении входа основного стока. Длина подбирается индивидуально, от места расположения на участке. В подготовленную траншею, с уклоном, как и под основную канализационную трубу, вначале укладывается дренажный слой (крупнозернистый щебень или гравий + песок) толщиной 30-40 см. После укладки дренажной трубы, таким же слоем засыпают трубу с послойным уплотнением. После этого всю траншею засыпают плодородным грунтом. Очищенные стоки из фильтрующего колодца попадают в дренажную трубу и просачиваются в грунт, проходят дополнительную фильтрацию.
Отметка верха перепускной и дренажной труб не может быть выше основной канализационной трубы.

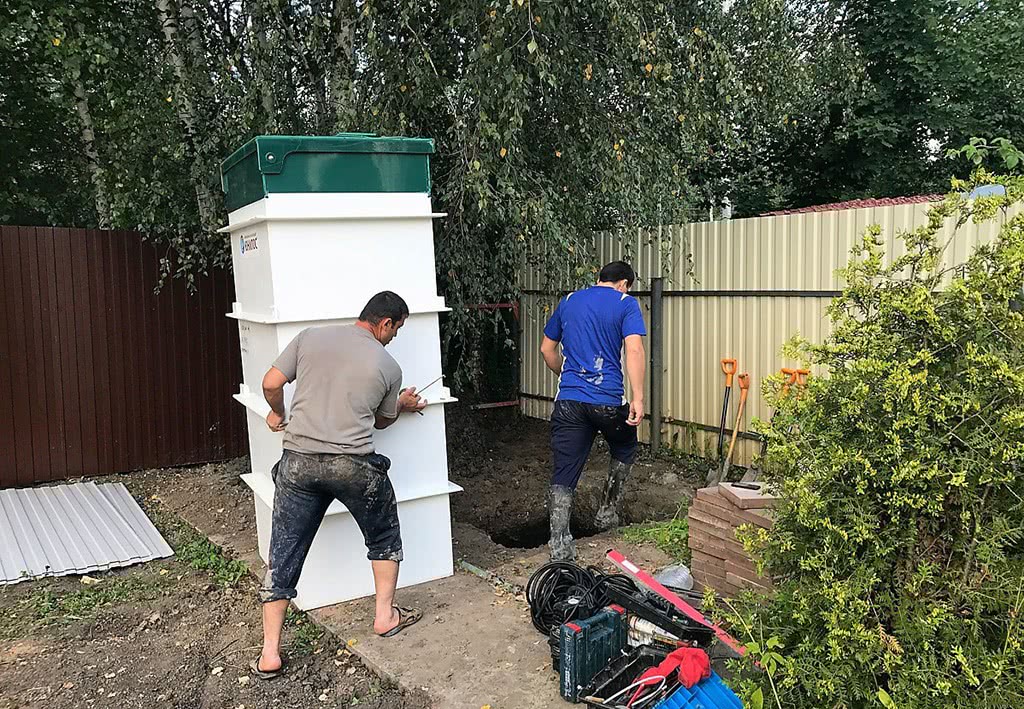

Выбор места под септик
Оптимальное месторасположение септика выбирается заранее с учётом габаритов изделия и параметров участка.
Есть несколько факторов, которые влияют на расположение септика:
- уклон местности;
- глубина залегания подземных вод;
- расстояние, на которое промерзает почва зимой;
- наличие рядом источника воды или водопровода;
- состав почвы.
При установке септика обращают внимание на расстояние от дома, до него должно быть не менее 5 м. Рядом с коллектором не должны находиться колодец или скважина, до них должно быть не менее 30 м. До деревьев и других посадок – 3 м
Место под резервуар выбирают так, чтобы к нему могла подъехать ассенизаторская машина
До деревьев и других посадок – 3 м. Место под резервуар выбирают так, чтобы к нему могла подъехать ассенизаторская машина.
Канализация для бани
Как при устройстве канализационной системы для жилого дома, для бани делают внутреннюю и наружную систему. Метод сбора воды выбирают с учетом полового покрытия в постройке. Схема создается во время разработки проекта.
Если вы решили делать дощатые полы, то доски можно проложить с небольшим зазором. При плотном покрытии, нужно предусмотреть небольшой уклон пола. После этого находят самый низкий участок возле стены и делают в этом месте щель, в которой будет размещен желоб для стока воды. Его соединяют с канализационной трубой.
Деревянный настил желательно формировать так чтобы между отдельными досками были зазоры 5 мм шириной. Под поверхностью пола должно быть основание из бетона с небольшим уклоном к центру. В нижней точке устанавливают желоб, который соединяют с канализацией. Бетонное основание под деревянным полом, можно заменить металлическими поддонами. Если у вас будут кафельные или наливные полы, то в самом низком месте, устанавливают водоприемный трап (водоприемное устройство с декоративной решеткой), подсоединенный к канализационной системе.
Порядок устройства канализации для бани
Монтировать трубы канализационной системы нужно с уклоном 2 на каждый погонный метр. С таким уклоном подготавливают траншею, ее глубина должна быть не меньше 60 см. В канаве формируют песчаную подушку – насыпают 15 см слой песка и хорошо его уплотняют.
После этого в траншею укладывают канализационную трубу 100 мм диаметром. Если к системе будет подключен унитаз, то делают вентиляционный стояк. Его крепят хомутами к поверхности стены на улице. После того как канализационная система будет уложена, настилают напольное покрытие.
По окончании работ водоприемные трапы подключают к системе. В месте, где водопринимающее устройство соединяется с канализацией неплохо поставить сифон. Он предотвратит проникновение в помещение неприятного запаха из канализации. Многие трапы комплектуют специальными гидрозатворами.
В продаже есть желоба, из чугуна, пластмассы и асбестоцемента, не стоит использовать стальные и деревянные изделия – они под воздействием влаги быстро разрушаются. Минимальный диаметр приемного желоба – 5 см. подключаются все приборы санитарного оборудования, после этого внутренняя канализация готова. Наружная канализационная система формируется так, как описано выше – канализация подсоединяется к дренажному колодцу или септику.
Получение необходимых документов и разрешений
Каждая сеть имеет владельца. Централизованная канализационная – тоже. Поэтому прежде нужно выяснить, кому она принадлежит, потому что именно с владельцем её придётся договариваться и сотрудничать. Это может быть, например, Водоканал, а может, иная организация. Для удобства владельца сети в статье будем именовать Водоканалом.
Выяснив владельца, нужно собрать и подготовить требуемые документы, произвести подготовительные работы на участке. Только после этого в присутствии представителя Водоканала производится законное подключение. В противном случае, за незаконную врезку полагаются штрафные санкции и разборка подсоединения за ваш счёт, плюс за 6 месяцев могут взять деньги за отведение стоков.
Если несанкционированное подключение к центральной канализации частного дома было проделано до приобретения его вами, следует обратиться к Водоканалу. Если подведение и врезка выполнены согласно нормативам, разбирать всё, возможно, не придётся. Подключение оформят, что обойдётся гораздо дешевле.
Для подачи заявления на подключение в службу Водоканала нужно:
- Определить точное место подключения (врезки);
- Составить для прокладки схему подводящей ветки трубопровода;
- Подобрать для неё трубы.
Поэтому для начала нужно выяснить, к какому типу относится центральная канализационная сеть, к которой предстоит подключиться. Она может быть раздельная, когда бытовые и ливневые стоки идут каждый по своим трубопроводам. Может быть смешанной, когда стоки идут в одной трубе, нет необходимости врезки двух отдельных веток. От типа канализации зависит способ отведения вод с участка (в одной или в двух магистралях), а также возможность или невозможность отведения ливневых вод. Для раздельной системы разрешение для каждой из сетей оформляется отдельно (все бумаги и проект). В случае когда ливневые воды отвести в центральную сеть невозможно, их можно очистить и использовать на участке, например, для полива, стирки. Для сбора ливневых вод понадобится отдельный резервуар.
Поскольку все финансовые затраты на подведение стоков к месту врезки, а также работы по врезке ложатся на плечи самого застройщика (владельца участка), то разумно прежде сделать примерный подсчёт расходов, продумать все меры по его снижению. Возможно, удастся собрать среди соседей единомышленников, тогда расходы уменьшатся. Другой мерой может стать финансовое участие застройщика в проекте модернизации. При положительном решении Водоканала, часть работ будет оплачена организацией.
Чтобы не возникло трудностей, связанных с правами соседей, нужно предварительно согласовать с ними проведение строительных работ рядом с их участками. Согласие соседей должно быть зафиксировано (документ свободной формы со списком подписей).
Какие документы нужно подготовить
- Прежде всего необходимо обратиться к геодезистам в компанию, занимающуюся геодезическими экспертизами, получить план участка со схемой канализации (обычно в масштабе 1:500).
- С полученным планом, приложив копию паспорта, документ о владении собственностью, владелец обращается в Водоканал с заявлением.
- Специалисты Водоканала должны выдать технические условия (ТУ) будущего подключения (срок ответа на заявление – 2 недели).
- Необходима разработка проекта подключения, выполненного проектировщиком на основании ТУ и плана участка.
- Согласование данного проекта специалистами: архитектором и экспертом Водоканала.
- Выбор исполнителя – владельца недвижимости или организации, которая займётся непосредственно подключением ветви частного трубопровода к централизованной магистрали. Выбор исполнителя отображается в документе.
- Если на территории, где будут проходить канализационная и ливневая ветки, имеются иные центральные сети, также понадобятся разрешения владельцев сетей на проведение работ в зоне их ответственности.
Уже из сказанного понятно, что понадобится точный проект, согласованный в нескольких инстанциях. Для большинства владельцев загородных участков или новостроек, проще обратиться для подготовки документации в компании, занимающиеся сбором и подготовкой документов. Это обходится недешево, однако, избавляет владельца участка от трат времени, ошибок.
Проект частной канализационной сети
Прокладка канализации в частном доме начинается с разработки проекта и сметной документации.
Проект бытовой канализации
Проект бытовой канализации – это схема, на которой подробно указано, где и как надо установить основные части канализационной сети.
Проект частной канализационной сети
При проектировании бытовой канализации надо учесть:
расположение сантехнических изделий внутри дома. Желательно, чтобы вся разводка канализации в частном доме находилась по возможности ближе к установленному ранее центральному стояку. Это позволит избежать применения дополнительного оборудования, значительно сократить расходы на покупку и прокладку трубопроводов, уменьшить риск возникновения засоров и появления неприятных запахов;
Типовая схема внутренней канализационной сети
- уклон канализации в частном доме. При возможности строительства самотечной канализационной системы не надо прибегать к напорному типу. Установка канализации в частном доме самотечного типа гораздо проще и дешевле, чем напорная;
- глубина канализации в частном доме. Требуется, чтобы все трубопроводы и дополнительные сооружения были надежно защищены от промерзания, что может привести к полной недееспособности системы.
Основные правила прокладки канализационного трубопровода
Проект дождевой канализации
Проект ливневой частной канализации, так же как и бытовой включает в себя расположение основных элементов и рекомендации по установке системы.
Типовой проект ливневой канализационной системы
Для качественной и бесперебойной работы частной канализации все необходимые проекты лучше разрабатывать при сотрудничестве с квалифицированными специалистами.
Материалы для монтажа канализации
Внутренняя канализация состоит из сантехнических приборов и трубопровода, который чаще всего монтируется из пластиковых материалов. Требуются не только трубы, но и различные фитинги:
- отводы;
- колена;
- тройники;
- крестовины.
Для всех сантехнических приборов нужно приобрести устройства, препятствующие проникновению в систему твердых частиц. Трубопровод монтируется с уклоном, то есть, ввод в стояк должен быть расположен ниже отрезков, присоединенных к сантехническим приборам.
На песчаных почвах можно построить фильтрующие колодцы из бетонных колец, засыпав на дно ям слой щебня. Такие сооружения наполняются не очень быстро, но очищают стоки всего на 60−70%. Гораздо эффективнее септики, в которых сточные воды очищаются при помощи аэробных и анаэробных бактерий и поступают в фильтрационный колодец со слоем гравия (щебня) на дне. При использовании септика бытовые стоки очищаются почти полностью и окружающей среде не вредят.
Трубопровод для наружной части можно смонтировать из чугуна или пластика (ПВХ, полипропилена, гофрированного полиэтилена). Чугун слишком дорогой, тяжелый и требует привлечения тяжелой техники. Пластиковые материалы легкие, очень гладкие изнутри, устойчивые к образованию ржавчины. Для бытового трубопровода самый лучший вариант — трубы ПВХ или гофрированный полиэтилен. Но выбор делается на основании анализа грунта, уровня промерзания грунта в зимнее время, площади участка и вида системы очистки.
