Этап I. Проектируем

Итак, по каркасной технологии вы можете построить как небольшую парную на парилку и предбанник, так и двухэтажный загородный дом-баню. Все зависит от вашей фантазии и финансовых возможностей!

Для небольшой каркасной бани вам понадобится сделать простой ленточный или столбчатый фундамент, закупить сухой брус сечением не меньше 20х20 для стоек и обрезную доску:

Для каркасной бани, где будет минимум три помещения, незатейливым фундаментом из бруса уже не обойтись:

По желанию, чтобы сэкономить строительные материалы, вы можете сделать предбанник отдельно, как пристроенную веранду, тогда внутри достаточно будет места для парилки и моечной:

А вот за рубежом довольно популярно каркасной строительство целых двухэтажных домов. Естественно, и фундамент здесь нужен надежный (об этом – ниже), и материал хороший:

Либо сделайте вашу баню более просторной по площади, вместо второго этажа:

Чем этот вариант лучше? Дело в том, что каркасные бани – самые пожаронебезопасные. И худший вариант, если во время возгорания вы с друзьями находитесь в бильярдной на втором этаже. Огонь поднимается быстро, и вам попросту придется прыгать в сугроб – на этот раз не из соображений здоровья и экстремизма после разгоряченных процедур. А вот если дело будет летом…

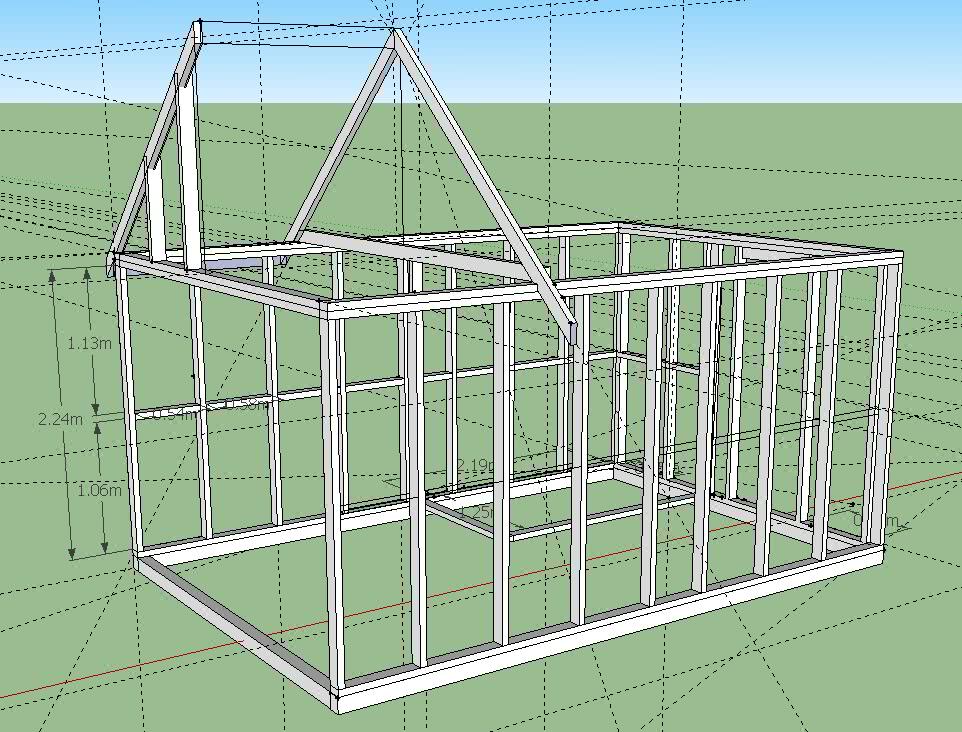

Подготовка к постройке: чертежи проекта

Создание чертежа требует определённых навыков. Если их нет, то лучше доверить выполнение данной работы специалисту или использовать готовый чертёж.

Перед составлением схемы важно определиться со следующими моментами:

Местоположение здания на участке

Важно учитывать стоки канализации и водоотвод. Довольно часто основным фактором при выборе местоположения является прокладка коммуникаций.

Грунт на площадке для строительства

Если планируется сделать в бане бассейн, то подземные воды не должны находиться поблизости с поверхностью территории. От типа почвы также будет зависеть вид возводимого фундамента.
План банной постройки и количество этажей. Если планируется изготовить двухэтажное здание, важно учитывать дополнительную нагрузку на каркасную конструкцию и основание. На данном этапе следует заранее продумать размещение печи и из какого материала она будет изготовлена. Это позволит понять, где и какой дымоход монтировать, а также вентиляционные проходы в помещении.
Прокладка коммуникаций. Важно позаботиться о вентиляции, электропроводке, пароизоляции и теплоизоляции. Стоит учесть и особенности отведения воды.
Важным элементом любого здания является крыша. От неё будет зависеть срок службы конструкции. Следует учесть материал изготовления, а также её форму. Это позволит выполнить расчёт мощности перекрытий.

В чертёж нужно внести всю полученную информацию, а также дополнить проект необходимыми деталями. Чем подробнее схема, тем легче сооружать баню.

Чем подробнее проект, тем проще изготавливать каркасную баню своими руками

Отдельный план рекомендуется составить для коммуникаций. Если опыта мало, не стоит составлять сложный проект. Можно использовать готовую схему, слегка дополнив её исходя из собственных нужд.

В состав стандартной бани входит коридор, предбанник, моечная комната и парилка.

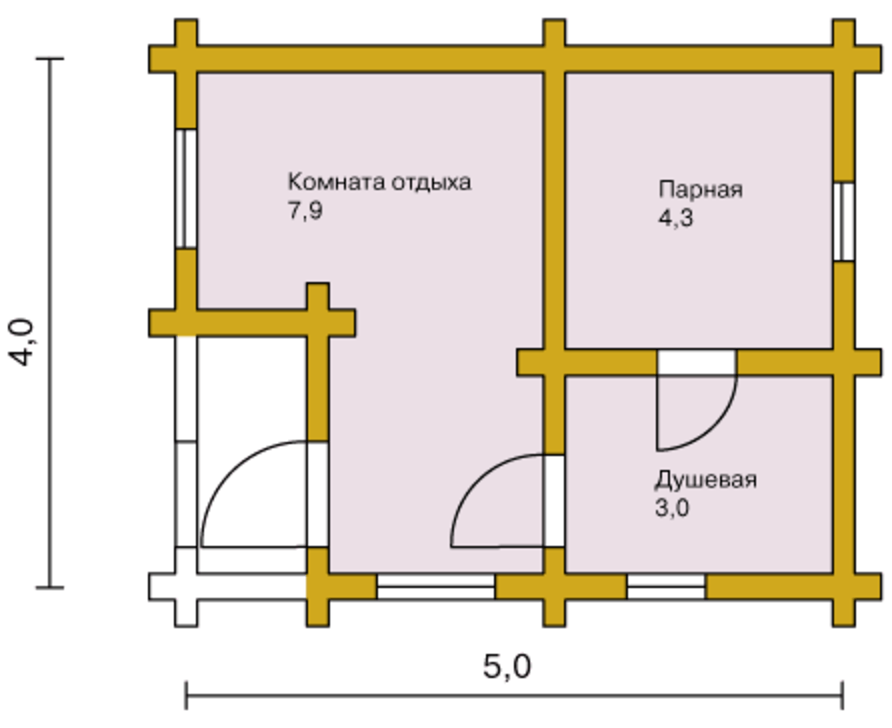

Стандартная каркасная баня состоит из предбанника, парной, душевой и комнаты для отдыха

Довольно часто предусматривается отдельное помещение для отдыха. На схеме рекомендуется отметить место монтажа печи. Если это будет парилка, то печь лучше всего размещать в ближайшем к двери углу. Печка может быть каменной или кирпичной.

Рекомендуется заранее определиться с размерами каждого из помещений и обозначить их в чертеже. Стандартные размеры парилки — 200х240 см. Оптимальная высота потолка составляет 220 см. В такой конструкции одновременно смогут находиться 2–3 человека.

На чертеже можно увидеть баню для загородной территории с балконом размерами 1,5х4 м. Общие габариты здания — 4х6 м. Проект подойдёт для организации посиделок на открытой территории летом.

Каркасная баня может быть оборудована террасой для посиделок в теплое время года

Такая баня состоит из 3-х помещений:

парилка;
моечная и душевая;
помещение для отдыха.

Коридор представлен на схеме отдельно. Под раздевалку помещение не предусматривается. В моечной есть маленькое место для переодевания. Терраса соединяется с гостиной.

Оптимальная толщина стен каркасной конструкции — 100 мм или более. Древесину, которая используется в процессе изготовления бани, обязательно нужно обработать антисептическим средством. Рекомендуется использовать просушенный откалиброванный пиломатериал.

Обязательным является выполнение пароизоляции утеплительного материала по внутреннему основанию. В парилке нужно использовать фольгированную пароизоляцию. Отражающий слой способен повысить температуру внутри парной.

Обязательно устройство приточно-вытяжной вентиляции во всех помещениях. Полы в мойке следует делать с небольшим уклоном или по стяжке. Верхнее и нижнее перекрытия нужно утеплить так же, как и стенки.

Минимальный размер каркасной бани — 3х4 м.

Минимальный размер бани для комфортного пребывания нескольких человек составляет 3х4 м

Бюджетный вариант каркаса делается таким образом: стойки обшиваются с внутренней и внешней стороны досками до 25 мм, внутри каркасной конструкции укладывается базальтовый утеплитель или эковата.

Если планируется использовать эковату внутри стен, её следует тщательно уплотнить и установить горизонтальные площадки для разгрузки. Каркас нужно обшить внутри и снаружи. Для этого понадобится изготовить обрешётку. С внешней стороны утеплительный материал укрывается мембраной для защиты от ветра. В горизонтальной плоскости использование эковаты является более экономичным вариантом по сравнению с базальтовым утеплителем.

Снаружи каркасную конструкцию можно покрыть любым облицовочным материалом. Внутри здание обшивается вагонкой, гипсокартонными листами с плиткой или имитацией бруса.

Возведение фундамента

Глубина закладки фундамента обусловлена уровнем промерзания грунта местности, в данном случае – это 60 см. Чтобы определиться с его параметрами, необходимо заглянуть в проект бани. Если нет проектной документации, подготовленной специалистами, вид фундамента определяется в зависимости от материала стен.

Выбираем территорию

Если решено ставить каркасную баню, достаточно будет сделать небольшой ленточный фундамент. Для его обустройства на подготовленной ровной поверхности устанавливают квадратную опалубку из 2-х параллельно расположенных досок. Их скрепляют с помощью саморезов, дополнительно используют поперечины, чтобы впоследствии уложить брусок.

Делаем ленточный фундамент

Также надо позаботиться о вентиляции фундамента, сделать соответствующие закладки. Чтобы не ошибиться с размерами и направлением траншеи под фундамент, целесообразнее сначала сделать опалубку, а потом в пространстве между досками прокопать траншею. Выкопанную землю лучше сразу засыпать в ведра и уносить с участка, чтобы не допустить загрязнения.

Закладки для фундамента

Опалубка устанавливается по периметру и под внутренние перегородки, а также там, где будет установлена печь. Так нагрузка будет распределяться ровнее. Также желательно провести армирование. Траншеи заполняются сначала песком для уменьшения нагрузки на основание, а потом бетонным раствором.

Установление опалубкиЗаполнение траншеи бетонным растворомВыравниваем бетонный раствор по периметру

Когда он застынет, останется только выкрутить саморезы и разобрать опалубку. Обычно через 5-7 дней бетон набирает прочность. В сухих и жарких условиях рекомендуется поливать фундамент водой.

Разбираем опалубкуПоливаем фундамент водой

Кровля

Отличным решением для бани будет устройство односкатной крыши. Ее оборудование обходится несколько дешевле, а также проще, чем двухскатной. На фото ниже можно видеть, что стропильная система имеет три точки опоры.

Стропильные ноги располагаются с шагом в 60 см друг от друга и фиксируются к верхним элементам стены. Чтобы добиться требуемого уклона кровли, необходимо заранее рассчитать высоту всех стен, чтобы между ними был образован угол. Угол ската кровли для бани определяется индивидуально для каждого проекта. Многое зависит от метеорологических условий в конкретной местности, а также от типа выбранного настила. Если это будет металлочерепица, тогда минимальный уклон должен составлять 16 градусов.

На фото выше видно, что переднюю стенку пришлось немного приподнять. Чтобы увеличить ее прочность по бокам были установлены укосины. Спереди и сзади делаются свесы кровли, чтобы вода беспрепятственно стекала вниз. На стропильные ноги закрепляется гидроизоляция, контрольная обрешетка и обрешетка под кровельный настил и сам кровельный настил. Видео о сооружении такой бани можно посмотреть ниже.

Когда основные моменты определены, можно приступать к самой постройке.

Заливка фундамента.

Шаг первый. Периметр будущей бани определяется заранее, по его краям в землю вбиваются специальные колышки, в пределах которых необходимо вырыть ров в 60 сантиметров глубиной и 40 сантиметров шириной.

Шаг второй. Ров заполняется песком на одну третью часть глубины. Сверху песок заливается водой и тщательно утрамбовывается.

Шаг третий. После утрамбовки первого слоя поверх него засыпается мелко расколотый красный кирпич или гравий.

Шаг четвертый. Слой битого кирпича или гравия засыпается слоем песка, который должен выровняться с уровнем грунта.

Шаг пятый. Из арматуры собирается опалубка. Вся конструкция заливается бетоном, а сверху изолируется тонким слоем рубероида.

Важно! Перед строительством каркасной бани должна пройти как минимум неделя, чтобы у фундамента была возможность как следует отстояться

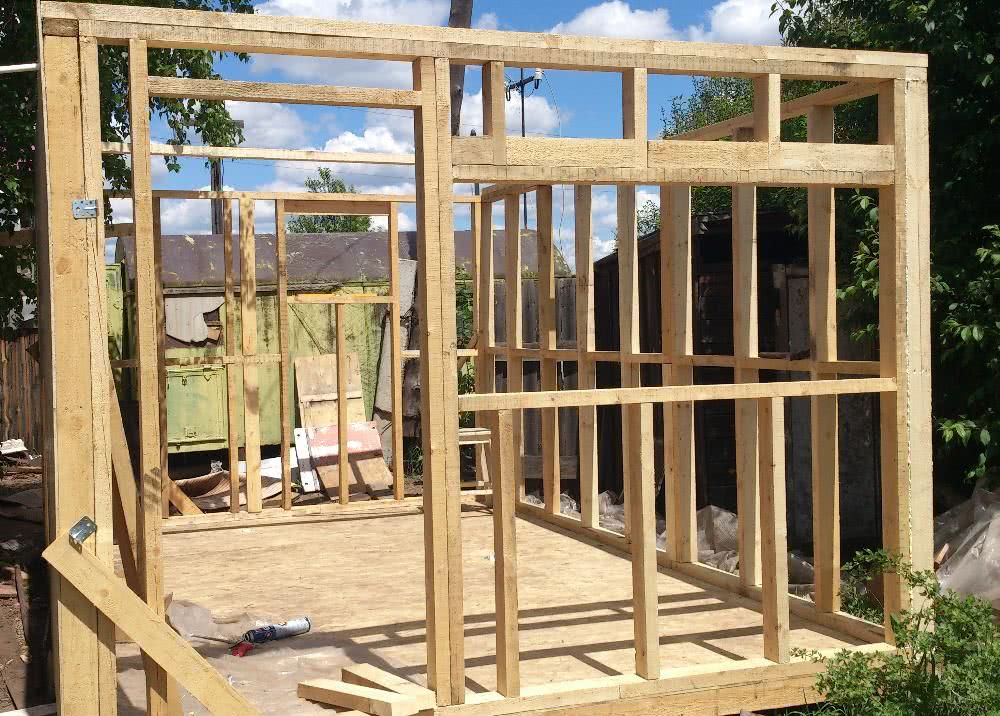

Постройка стен.

Шаг первый. Пиломатериал, приготовленный для каркасной бани, перед началом работ необходимо тщательно просушить. Не рекомендуется использовать для строительства древесину березы, так как она быстро подвергается гниению. Самым лучшим вариантом будет липа, осина или лиственница

Древесина этих пород способна сохранять форму в течение длительного времени и обладает теплоизоляционными свойствами, что очень важно для бани

Шаг второй. После того как все строительные работы будут завершены, с внутренней стороны доски следует покрыть раствором антисептика, а с внешней – мебельным лаком, причем в два слоя. Данную процедуру необходимо проделать по всему периметру помещения, избегая лишь парилки и помывочного отделения.

Шаг третий. Нижнюю обвязку из надежного бруса с сечением 10х10 сантиметров необходимо достаточно прочно зафиксировать, после чего как следует скрепить брусья по углам при помощи гвоздей. Рекомендуется ставить стойки на металлические штыри для того, чтобы в процессе возведения стен они не смогли изменить своего местоположения и сбить конструкцию.

Шаг четвертый. Угловые стойки должны быть замурованы в бетон.

Совет: Столбы – основу стен будущей бани – следует располагать непосредственно под несущими стенами, углами, печами – то есть в тех местах, где нагрузка наиболее велика.

Шаг пятый. Вдоль периметра стен монтируются стойки промежуточного характера, выполненные из такого же бруса, что и основная конструкция.

Шаг шестой. Чтобы сделать пол гидроизолированным, его следует выложить брусом из любой древесины, сечением 15х15 сантиметров.

Переходим к постройке крыши.

Шаг первый. Необходимо взять 8 специальных потолочных балок, спиленных под угол стропил. Для начала следует выставить только крайние стропила, и только после этого еще пару штук зафиксировать по центру будущей крыши. Остальные же стропила присоединяются к основной конструкции сначала с одной стороны крыши, затем с другой (через конек).

Шаг второй. После стропил устанавливаются вертикальные стойки, по необходимости делается и выход на чердак.

Шаг третий. На стропилах, находящихся с краев, вырезаются балки, к которым прибиваются лобовые доски, после чего сверху крепятся обрешетки.

Необходимо утеплить стены.

Самым распространенным материалом для этой цели является рулонный утеплитель толщиной около 50 миллиметров. В некоторых случаях используют минеральную вату или готовые маты. Утеплитель укладывается между вертикальными деревянными стойками, после чего к ним прибиваются рейки. Для теплоизоляции помещения рекомендуется использовать полиэтилен или пергамин.

Совет: использовать для утепления стен рубероид не рекомендуется, так как под воздействием высоких температур он начинает источать неприятный запах.

Для утепления пола лучше выбирать керамзит или другие виды засыпок, а для потолка – пенопласт. Если утеплитель подобран грамотно, тепла будет теряться в несколько раз меньше. Благодаря этому затраты на обогрев бани также будут снижены.

После того как стены и крыша построены, можно будет приступить к установке окон и дверей в заранее оставленные для них проемы. По окончании этих работ можно будет выходить на финишную прямую.

Пол

Следует сразу сказать о том, что, в зависимости от сезонности использования, каркасные бани делятся на летние и всесезонные.

Летние каркасные бани могут использоваться только в теплое время года. В них не предусмотрено системы отопления, а устройство полов отличается простотой.

Всесезонные каркасные бани — это основательные, хорошо отапливаемые конструкции с надежными многослойными полами.

Они строятся в тех случаях, когда предполагается их постоянное использование, в том числе и в холодное время года.

В летних банях принято обустраивать протекаемые полы. Такая система представляет собой деревянные щиты на основном напольном покрытии с техническим зазором между деревянными рейками в 2-3мм. Это позволяет струям воды спокойно стекать в обустроенное надлежащим образом подполье и отводиться в яму или септик.

При решении вопроса, как сделать каркасную баню пригодной к использованию круглый год, главный акцент делается на долговечность и максимальный срок эксплуатации всех элементов. Полы в таких строениях делаются непротекаемого типа.

В строительстве часто применяется термин «конструкционный пирог». Им обозначается совокупность всех элементов, входящих в конструкцию.
Рассмотрим пирог пола каркасных бань:

черновой пол;
слой гидроизоляции и ветрозащиты;
слой утеплителя;
слой щитового покрытия лаг;
слой пенополистирола;
пароизоляция;
арматурная сетка;
система теплого пола;
бетонная стяжка;
финишное напольное покрытие.

Чаще всего при изготовлении каркасной бани своими руками нижняя обвязка устанавливается на уже имеющийся фундамент. Она представляет собой брус сечением от 100*100 мм до 150*200 мм (в зависимости от толщины стен и размеров всего строения). Он укладывается по всему периметру сооружения и под несущие перегородки. Именно нижняя обвязка служит основанием для возведения стен и монтажа пола.

Монтаж полов каркасной бани начинается с устройства чернового пола. Для этого:

К нижней части лаг крепятся бруски сечением 50*50 мм;
На них укладываются доски чернового пола и укрываются слоем гидроизоляции и ветрозащиты. Это поможет защитить пол от воздействия природных явлений и образования конденсата в его слоях;
Поверх мембраны ветрозащиты укладывается утеплитель. Чаще всего при строительстве каркасных бань применяют удобную в использовании эковату или минеральную базальтовую вату;
Поверх лаг монтируется щитовое покрытие. Чаще всего это ОСП толщиной 18 мм. Тут же следует иметь в виду расположение печи в парилке.Если конструкция не предполагается тяжелой, ее фундамент монтируют прямо на щитовом покрытии, предварительно укрыв необходимую площадь огнеупорным асбестовым листом;
Далее следует укладка второго слоя утеплителя толщиной не менее 50 мм. Это может быть пенопласт повышенной плотности, либо пенополистирол;
Поверх утеплителя укладывается пленка пароизоляции и арматурная сетка;
Следует прокладка контуров системы теплого пола(если он запланирован) и заливается стяжка;
Монтируется финишное напольное покрытие (как правило, это обычная деревянная доска либо нескользящая кафельная плитка).

Важно! Доски и иные деревянные элементы нельзя окрашивать либо покрывать лаком. При нагревании происходит выделение вредных веществ, что губительно сказывается на здоровье.. Не годятся для использования в качестве финишного покрытия стружечные плиты, сосновые доски, пластиковые элементы, паркет, ламинат и т.д

— т.к. все они в своем составе содержат связующее вещество (клей), при нагревании могут выделять вредные вещества в воздух, а при повышенной влажности разрушаться

Не годятся для использования в качестве финишного покрытия стружечные плиты, сосновые доски, пластиковые элементы, паркет, ламинат и т.д. — т.к. все они в своем составе содержат связующее вещество (клей), при нагревании могут выделять вредные вещества в воздух, а при повышенной влажности разрушаться.

Информация. В предбаннике в качестве финишного покрытия разрешается использовать ламинат со специальным водоотталкивающим покрытием.

Этап VII. Утепляем и пароизолируем

Приступаем к внутренним работам. Типовое устройство каркасной бани таково, что самое страшное для нее – это скопление влаги в то время, когда внутри конструкции – высокая температура воздуха, а на улице – зима. Вот почему без пароизоляции не обойтись. Самый простой вариант – это полиэтиленовая пленка под внутренней вагонкой.

Особенно внимательно нужно подойти к процессу обшивки парилки. Здесь тоже необходима качественная пароизоляция – алюминиевая фольга, пергамин, пароизоляционная пленка и др. Но стоит помнить, что толь и рубероид в этом помещении при нагревании будут источать специфический запах.

Так, по совету опытных строителей утеплять стены каркасной бани лучше всего рулонной «Урсой», толщина которой – 50 мм. Закладывать ее следует между вертикальными стойками, прибивая попутно к ним рейки. В некоторых местах утеплитель можно и прибить к наружным доскам, но только специальными гвоздями с резиновой шайбой под головкой.

Если все сделать именно так, то получится такой слоеный пирог стен бани:

вагонка наружная;
пергамин;
утеплитель;
пленка полиэтиленовая;
вагонка внутренняя.

Главное, чтобы внутри стен остался воздушный зазор в 5 см толщиной – это важно

Но особенное внимание необходимо уделить парилке – здесь важен так называемый «эффект термоса». А потому теплоизолятор укладывать лучше фольгой внутрь помещения, причем в потолке нужно использовать не только фольгированную «Урсу», но и еще 5 см обычного утеплителя

А стены и потолок парилки лучше всего отделывать целебной осиновой вагонкой, подойдут и тополиные или шпунтованные липовые доски.

И, наконец, технология строительства каркасной бани должна обязательно предусматривать качественную вентиляцию. Для небольшой бани вполне подойдет вытяжная труба из асбоцемента, диаметром 12 см – чтобы в парной не пахло плесенью. Саму трубу достаточно вывести до чердака, и во время банных процедур и горячей топки раскаленный воздух через щель в под дверью будет попадать в мойку, а вытяжной вентиляцией забираться через щели пола и тем самым ногам в этом помещении всегда будет тепло.

Главное – проявить фантазию и помнить, что бюджетная баня по каркасной технологии – не значит некрасивая или неуютная. В руках мастеров, как говорится, все спорится!

Различия и особенности технологий

Каркасная

Несущая конструкция – деревянный каркас, на который крепятся все элементы строения. Баня монтируется на участке без применения техники. Это 100% ручной труд. Можно без привлечения специалистов.
В проектировании каркасной бани учитываются любые запросы заказчика. Ограничением служат только нормативные акты.
Быстрое введение объекта в эксплуатацию.
У каркасных бань, в том числе и мобильных, самая доступная цена.
Повысить стоимость может:
a) увеличение размера бани;
b) вид фундамента;
c) дорогостоящие материалы для внутренней и внешней отделки;
d) вид утеплителя, существуют рекомендации по утеплению крыши, стен, пола и потолка бани;
e) самостоятельная работа или с привлечением специалистов;
f) инженерные дополнения…
Они прочны и надежны.Большое количество ребер жесткости не позволяет конструкции деформироваться.

Каркасно-щитовая

1) Производство каркасно щитовых бань — сложный, дорогостоящий процесс. Основной конструктивный элемент – СИП.

Конструкция СИП (структурно-изолированная панель) похожа на сэндвич. Между двумя листами материала, произведенного на основе дерева – теплоизоляционный слой.

На рынке большое разнообразие СИП. Но, так как вас интересует баня, то ищите сэндвич, где снаружи ориентированно-стружечные плиты с аббревиатурой ОСП, а внутри – пенополистирол.

Средний слой связывает всю конструкцию воедино с помощью специального клея под высоким давлением (холодное прессование). Древесные листы строго параллельны. Водозащитная обработка плит производится при их изготовлении.

Индивидуальное проектирование невозможно. Всегда готовое типовое проектное решение.

2) Такая баня собирается быстро (2-3 дня). Все блоки и элементы четко подогнаны друг к другу в заводских условиях.3) Себестоимость каркасно-щитовой технологии растет за счет:

дорогого производства;
привлечения подъемной техники;
возможного увеличения числа строительной бригады.

4) Между собой панели крепятся с помощью деревянного бруса, выбор которого требует особого внимания, по принципу «шип-паз».

Стыки уплотняются монтажной пеной.
Вертикальные и горизонтальные бруски дают дополнительную жесткость и устойчивость.

5) Панели могут прослужить более 50-ти лет.

Плюсы и минусы

Чтобы по достоинству оценить данную технологию, давайте посмотрим ролик от известного канала, а потом разберем ее плюсы и минусы.

Плюсы

Огнестойкость: панель способна сдерживает огонь в течении часа, действует обработка АНТИПЕРЕН.
Материал панели не токсичен, безопасен для человека.
Панели выдерживают большие нагрузки: на них можно монтировать все, даже тяжелую навесную мебель.
Стены из СИП тонкие, но хорошо сберегают тепло.
Ровные стены внутри и снаружи: любые материалы для отделки.
Устойчивы к перепадам температур. Стройте бани круглогодично!
СИП — отличные поглотители звуков.
Тепловые потери сэндвич-конструкций минимальны.
Влагостойкость: СИП не гниют, плесень на них не образуется.
Сейсмоустойчивость: строения выдерживают колебания свыше 5-ти баллов.

К сведению! Каркасно-щитовая баня дороже каркасной, но вдвое дешевле сруба.

Выбирайте каркасно-щитовые бани под любой бюджет:

Под ключ (облицовка фасадов и внутренних стен производится на заводе-изготовителе сэндвич-панелей);Черновая отделка (декорация либо внутри, либо снаружи – по выбору заказчика);Без отделки (внутреннюю и внешнюю отделку заказчик осуществляет своими силами).

Фото компании ПроСИП (СПб)

Минусы

Срок эксплуатации ограничен 50-ю годами.
Теплоизоляционный слой при нагреве свыше 125 градусов горит и деформируется.
Внешняя однотипность и непривлекательность объектов без отделки.
Нарушение технологии ведет к потере прочности.

ОЧЕНЬ ВАЖНО! Правильно проложите электропроводку, особое внимание зонам крепления розеток и выключателей. От искры возможно возгорание внутреннего слоя сэндвича.
По тем же причинам для отделки используйте негорючие материалы.

ВНИМАНИЕ: заделайте все щели и зазоры, иначе всю теплоизоляцию повредят грызуны.

Этап III. Укладываем и утепляем полы

Коротко говоря, чтобы сделать полы в каркасной бане, к нижней части их лаг и в комнате отдыха, и в парилке, и в предбаннике нужно прибить бруски с сечением 5х5 см, а на них сверху – настелить доски чернового пола, затем – рубероид, и наконец – минеральные ваты толщиной 10 см либо пенополистирол. А уже под доски чистого пола следует для пароизоляции постелить пергамин:

В моечной же пол делать нужно иначе:

Шаг 1. Так, для того чтобы в холодные времена он был всегда теплым и высыхал быстро, по всему его периметру нужно сделать обособленный фундамент.
Шаг 2. Далее снять слой почвы на полметра, и в получившийся котлован засыпать гравий и песок на 10 см слоя. Если вода попадет в такой дренажный колодец, то уйдет в грунт, и приямка делать не нужно будет.
Шаг 3. В качестве лаг такого пола лучше всего использовать асбестоцементные трубы диаметром 10 см, которые кладутся прямо на фундамент и заливаются бетоном – чтобы тот их удерживал от смещения.
Шаг 4. Затем в моечной стелется обрезная округлая доска 4-5 см толщиной – на трубы, но с зазором 6-7 миллиметров с резиновыми прокладками, которые прибиваются гвоздями.
Шаг 5. После всего этого пол можно прижимать плинтусами.

Более подробно – на видео:

Веранда

Следующий этап строительства бани – возведение веранды. Для нее потребуется мелкозаглубленный столбчатый фундамент. Далее из доски делают основу, для этого их ставят на торец, так будет исключен прогиб.

Возведение верандыСтолбчатый фундамент для строительства веранды

Затем собирают каркас боковой конструкции, состоящий из вертикальных опор и верхней поперечины, на нее будет идти основная нагрузка кровли веранды. Каркас крепят к основанию с помощью анкерных болтов.

Сборка каркаса боковой конструкцииДелаем вертикальный опор

Между этим каркасом и кровлей бани устанавливают соединительные элементы, которые покрывают обрешеткой. Сверху настилают рубероид, поверх можно закрепить шифер или другой кровельный материал.

Делаем кровлю баниОбрешеткаРубероид

На основу террасы прикрепляют настил из досок. Имеющиеся пустоты в каркасе боковой части заполняют заготовками с декоративной деревянной решеткой.

Делаем основу террасыНастил из досокКрасим доскиОтделка боковой частиЗаполняем пустоты боковой частиДелаем крышуОтделка крыши

Строительство каркасной бани

Так как каркасное строительство облегченное, то все работы можно выполнить своими руками. Строить каркасную баню нужно следующими последовательными этапами.

Фундамент под каркасную баню

Готовый столбчатый фундамент под баню с верхней обвязкой.

Облегченный фундамент каркасной бани проще всего собрать из асбоцементных труб (диаметром от 100 мм), укрепленных бетоном. Это столбчатый вид фундамента.
Размечается контур бани и буром высверливают скважины глубиной в 1–2 м. Глубина зависит от близости залегания грунтовых вод и вида почвы.

Трубы помещают в скважины и обсыпают крупнозернистым песком. Песок тщательно трамбуют. Всю конструкцию сверху заливают бетоном, который должен состоять из:

1 часть цемента водостойкого М200;
4 части песка;
7,5 частей щебня мелкой фракции;
3 части воды.

Трубы заливаются поочередно и им дают полностью просохнуть. На этапе заливки сверху каждой устанавливается железная пластина. На них в дальнейшем укладывают первое звено. Только после этого можно делать нижнюю обвязку.

Монтаж нижней обвязки

Нижняя обвязка из бруса под каркасную баню.

Для нижней обвязки можно использовать брус сечением 150х150 мм, но в целях экономии можно взять доски 50х150 и срастить их саморезами. Всю конструкцию еще перед укладкой нужно обработать антисептиком и гидроизолировать. Для гидроизоляции на столбы укладывают рубероид в 2- слоя.

После этого на обвязку закрепляют лаги для будущих полов. Между лагами и обвязкой следует тоже проложить рубероид или обмазать мастикой.

Крепить обвязку к трубам можно при помощи специальных винтов или скоб.

Монтаж каркасных стен бани

Каркасные стены бани без стропильной системы – сборка.

Весь материал включая обрезную доску перед укладкой просушивают и обрабатывают антисептиками. Вместо бруса за основу можно взять все те же срощенные доски.
Их подбирают по заданным размерам для стоек и стропила.

Сборку осуществляют следующими этапами:

По углам устанавливают стойки, их крепят между собой верхней обвязкой.
Между стойками монтируют промежуточные, они усилят конструкцию.
Полученную конструкцию обшивают досками или стружечной плитой, при помощи саморезов.
Устанавливают оставшиеся стойки и тоже обшиваются досками или ОСП.

Так, постепенно добавляя звенья стоек собирают баню целиком. При этом нужно учитывать проемы для окон и дверей, в каркасном строительстве их следует делать сразу.

Монтаж кровли

Стропильная система крыши каркасной бани из бруса и досок.

Стропильная система для каркасной бани монтируется по частям. Каждую собирают на строительной площадке поэтапно поднимая и монтируя на крышу. Каждую ферму крепят на свою каркасную стойку. При монтаже последней фермы на нее крепится ОСП для получения фронтона.

Удобнее собирать кровлю предварительно уложив на каркас черновой настил из досок.

Конструкцию крыши лучше выполнить вентилируемой, для этого в зазор между стропилами и контрбрусом укладывается пароизоляция, а обрешетку монтируют на брус.

Для кровли каркасной бани лучше использовать легкий материал: ондулин, профнастил, мягкую черепицу. После этого устанавливают фронтоны при помощи ОСП или досок.

Утепление и отделка

Схема утепления каркасной бани – основные слои.

Каркасную баню нужно обязательно утеплять и отделывать. Первоначально нашивают на внутреннюю часть потолка листы ОСП или доску, это будет черновой потолок. Утеплять его нужно в 3-и слоя утеплителем стойким к горению. Стены утепляют 2-я слоями утеплителя и пергамином. В парной дополнительно делается слой из фольгоизоли.
Только после этого можно выполнять отделку вагонкой или имитацией бруса.

Монтируется печь, которая в предбаннике служит камином а, в парной нагревательным элементом. Чтобы обезопасить дерево каркаса от возгорания перегородку со встроенной печкой выкладывают из кирпича.

Не стоит забывать про вентиляцию и отверстия в потолке под трубу. Его со всех сторон обрабатывают специальными огнестойкими составами и прокладывают железными пластинами и асбестовой бумагой.

Если баня строиться без мансарды, то на чердак делается люк и устанавливается дополнительное освещение.
Потолок в палильном отделение можно опустить до уровня 210 см, это даст возможность выполнить утепление и обшить его вагонкой из липы. Все части в парилке тоже лучше изготавливать из липы.

Расчёт материалов и список инструментов

В качестве примера будет рассмотрен расчёт для каркасной бани наиболее распространных размеров. Каркас изготавливается из бруса, размер конструкции — 5х4 м. Основание будет столбчатым армированным.

Для каркасной конструкции можно использовать облегченный фундамент из асбестоцементных труб

Для отделки стен внутри и снаружи применяется вагонка хвойных пород деревьев. Крыша будет двускатной, покрытие — металлочерепица.

Актуальным моментом является выбор древесины. Материал дложен быть просушенным. Больше всего подойдут липа, лиственница или осина. Данные породы имеют невысокую теплопроводность, они способны длительный период времени сохранять первоначальную форму строения. Стены возводятся из досок толщиной 2—3 см. Для внешней обшивки подходят рейки из лиственницы или сосны.

Столбчатое армированное основание по стоимости и надёжности является оптимальным вариантом для каркасной постройки.

Столбчатый армированный фундамент подходит для возведения каркасных бань в большинстве регионов

Его можно использовать в большинстве регионов. Понадобится подготовить материалы в следующем количестве:

бетон — 2 м3;
обрезные доски для каркаса — 0,3 м3;
арматурные прутья — 80 м.пог.

Каркас можно изготовить из досок, кусков фанерных листов или ОСП. Если грунт на территории строительства глинистый, то опалубку делать не нужно.

Самой сложной и финансово затратной деталью бани является каркас. К приобретению материалов на данном этапе нужно подходить взвешенно. Список необходимых материалов:

брус 120х120 мм — 5,3 м3;
минеральная вата толщиной 10 см — 36 м2;
материал для пароизоляции — 40 м2;
вагонка из дерева — 70 м2;
материал для гидроизоляции — 40 м2.

Чтобы сэкономить, вместо брусков можно приобрести доски 50х100 мм.

Для экономии финансов можно использовать обрезные доски 50х100 мм в процессе изготовления каркаса

Брус должен быть второго сорта и ниже, доска может быть исключительно первого сорта. Обшивку стен с внешней стороны можно сделать не деревянной вагонкой, а пластмассовыми листами или профнастилом.

Пол изготавливается из обрезной шпонированной доски. Потолок следует обить вагонкой. Если есть желание сэкономить, для теплоизоляции можно использовать минеральную вату. Список материалов:

обрезные доски — 1,8 м3;
доски 150х50 мм — 0,2 м3;
плинтус — 20 м.пог.;
минеральная вата — 20 м2;
вагонка из дерева — 20 м2.

Сэкономить удастся на настиле покрытия чердака. Если не планируется его использовать, то минеральная вата может быть закрыта необрезной доской или отрезками плит.

Крыша двускатная, чердак можно использовать для хранения инструментария.

Оптимальным вариантом каркасной конструкции является двускатная крыша

Утеплять крышу не нужно. Стропила будут висячими. Понадобятся такие материалы:

водосточная система — 1 комплект;
рейки для стропил — 0,2 м3;
планки для обрешётки — 0,1 м3;
карнизные рейки — 0,1 м3;
металлочерепица — 20 м2.

В бане довольно часто вместо водостока оборудуют отмостку по периметру с помощью цементно-песчаного раствора.

Список материалов, которые также будут необходимы:

трубы из асбеста;
саморезы;
гвозди;
скобы;
цемент;
гравий или песок.

Понадобятся такие инструменты:

угольник;
строительный уровень;
рулетка;
электродрель;
набор отвёрток;
молоток;
плоскогубцы.

Важно продумать все архитектурные и строительные задачи, к которым можно отнести:

внутреннюю обшивку банной постройки;
выбор оптимальных материалов для строительных работ;
действия, которые требуются для обеспечения безопасного использования конструкции.

После подготовки инструментов и материалов можно переходить к строительным работам.
