Оглавление
Типы фундаментов, используемых для каркасных домов
С ошибками мы разобрались, осталось выяснить какой фундамент для каркасного дома лучше подходит (различные виды фундамента для частного дома ).
Свайный или столбчатый фундамент, заглубленный ниже линии промерзания грунта
Каркасные дома прекрасно стоят на заглубленных сваях и столбах, но только в том случае, если застройщик не пренебрег расчетами (опорно столбчатый фундамент своими руками ). На сваю в осенне — зимний период действуют две противоположные силы:
- часть нагрузки от надземной части строения – 500-700 кг;
- выталкивающая сила при пучении – 1,5-2 т.
В результате «неравной битвы» одна свая (или столб) может подняться выше прочих, освобождая тем самым от нагрузки близлежащие опоры. Их выдавит из грунта, грунт в скважине осыплется и не даст весной вернуться сваям на место.
Чтобы избежать выхода опорных элементов из грунта, им можно придать пирамидальную форму или устроить внизу подошву, по диаметру превосходящую основное тело сваи. Такие шаги повлекут за собой удорожание строительства и увеличение срока возведения дома. Но это единственно правильно решение при строительстве фундамента своими руками для каркасного дома на площадке с большим уклоном.
Еще один нюанс, который придется учитывать застройщику: свайный фундамент для каркасного дома нельзя оставлять ненагруженным. Построить его за полгода до сборки надземной конструкции не получится – сваи за это время благополучно поднимутся под воздействием сил выталкивания.
Расчет столбчатого фундамента для каркасного дома, равно как и свайного, заключается в следующем:
- производится сбор нагрузок на все основание;
- полученный результат распределяется поровну между всеми опорами.
При этом необходимо соблюдать следующее правило: сваи и столбы устанавливаются под каждым углом строения и в точках пересечения стен. Шаг между опорными конструкциями не должен превышать двух метров. Исходя из этих требований, рассчитывается количество свай.
Глубину столбчатого фундамента для каркасного дома (или свайного) определяет расположение прочных слоев грунта, обладающих высокой несущей способностью.
Свайно – винтовой фундамент
В последнее время наблюдается популяризация фундаментов под каркасные дома из винтовых свай (как сделать свайно — винтовой фундамент своими руками ). Данная технология позволяет создать надежное основание за несколько дней. Земляные работы в том случае практически отсутствуют. Винтовая свая состоит из двух основных составляющих (как сделать винтовые сваи своими руками ):
- трубы, заостренной на конце;
- лопастей, выполняющих роль резьбы.
Последний элемент обеспечивает легкое вкручивание сваи в грунт, раздвигая и уплотняя при этом грунт. Он же противостоит выталкивающим силам, которые пытаются выдавить сваю наверх.
При сооружении свайно – винтового фундамента для каркасного дома своими руками не забудьте установить в каждую трубу арматурный каркас, а затем заполнить ее бетоном.
Монолитный мелкозаглубленный фундамент
Ленточный фундамент под каркасный дом, заложенный на 500-700 мм, хорошо зарекомендовал себя на ровных участках (устройство мелкозаглубленного ленточного фундамента ). Если стройплощадка имеет значительный уклон, строение будет постепенно сползать вниз.
Монолитная конструкция воспринимает действие сил выталкивания равномерно по всему периметру. Коробка дома поднимается и опускается вместе с ней без угрозы отрыва от основания.
Ленточный фундамент глубокого заложения
Ленточный фундамент для каркасного дома, заложенный ниже границы промерзания грунта оправдан лишь в тех случаях, когда под зданием планируется соорудить подвал. Данный вариант требует проведения земляных работ в больших объемах:
- выравнивания участка застройки;
- рытье траншеи глубиной около двух метров и пр.
Ширина ленточного фундамента для каркасного дома выбирается в соответствии со следующими факторами:
- уровня подземных вод;
- наличия или отсутствия тяжелой облицовки фасадов;
- этажности здания.
Для дома в один этаж под наружные стены обычно сооружают ленту шириной 250 мм, а под внутренние – 200 мм. Но если впоследствии планируется обложить здание кирпичом, ширина монолита возрастет до 315 мм.
Классификация свай
Винтовые сваи классифицируются по нескольким параметрам, например, материалу, из которого изготовлены, конструктивным и функциональным особенностям. Исходя из материала изготовления выделяют:
- сваи из железобетона (наиболее устойчивые к нагрузкам конструкции, которые, как правило, используются при возведении крупных объектов);
- сваи из металла (наиболее просты в установке, имеют небольшой вес);
- буронабивные и буроинъекционные сваи.

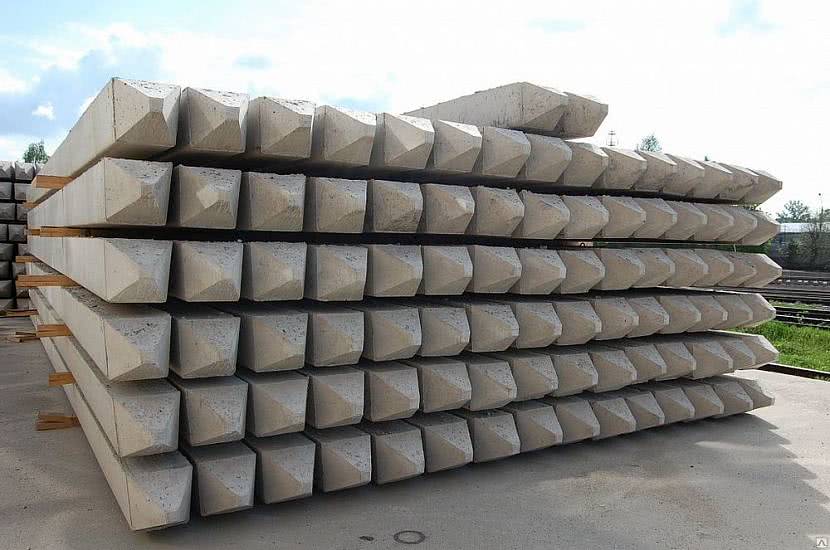

Сваи из железобетона — самые надежныеИсточник block-gbi.ru
Такие конструкции применяются в двух случаях: для возведения помещений с большим весом и для укрепления уже готовой конструкции. Буронабивные сваи отлично удерживают грунт от осыпания и оседания.
Что касается конструктивных и функциональных особенностей, то исходя из этих характеристик сваи делятся на:
- висячие;
- стойки;
- забивные сваи, изготовленные из железобетона.
Сваи-стойки заглубляют в рыхлый грунт до достижения ими твердой почвы, на которую делают упор. Таким образом происходит передача нагрузки от сваи к твердой почве. Следовательно, практически вся нагрузка (80%) распределяется не на элемент конструкции, а на твердую почву.
Такой тип свай рекомендуется использовать только в том случае, когда под мягкой и рыхлой почвой находится прочное основание.
Висячие сваи прочно укрепляются в почве Источник svaisnab.ru
Висячие сваи, в отличие от стоек, не передают нагрузку на твердую почву, а благодаря своим характеристикам прочно укрепляются в ней. Болты имеют специфическую шероховатость, что при вкручивании в почву дает максимальное сцепление. К такому типу свай относят буронабивные. После пробуривания почвы в нее заливается бетон. Вследствие чего более 70% всей нагрузки приходится не на стержень элемента, а на его стенки, что позволяет избежать обрушивания конструкции. С помощью таких элементов чаще строятся каркасные дома на сваях.
Шаг № 7 Стропильная система каркасного дома
Конструкцию крыши для каркасного дома можно выбрать любой, но мы рассмотрим более простой и бюджетный вариант — двухскатной.
Сечение стропил выбирается с учетом следующих параметров:
- Длины стропильных ног и шага их установки
- Уклона кровли (чем он меньше, тем меньше нагрузка на поверхность, чем он больше тем больше ветровые нагрузки. Оптимальным считается наклон кровли 30-35 градусов)
- Нагрузки (снеговые, ветровые и пр.), которые установлены в нормативных документах для каждого региона страны
- Вида материала, которым будет покрываться кровля, а также его веса и размера
Выбрать сечение можно двумя способами: обратиться к строительным таблицам или провести самостоятельный расчет.
Для начала надо изготовить шаблон стропильных ног. Делается это так:
Крепление стропильных ног к коньку
- Берут две доски и соединяют их внахлест под углом 90 градусов, фиксируя гвоздем в верхней точке
- Шаблон поднимают наверх и устанавливают края досок на мауерлаты
- Регулируя расположение досок, находят нужный скат. При этом их края должны на 40-60 сантиметров выходить за уровень стен, чтобы в будущем проще устроить систему водостока. Если длины досок не хватает, можно сшить по две на земле
- Когда необходимый уклон скатов получен, надо между стропильными ногами прибить поперечную перекладину, тем самым зафиксировав угол. В это же время нужно обозначить карандашом линию среза стропил, если они будут фиксироваться встык и срезы под прямым углом в местах присоединения ног к мауерлатам
- Все расчеты должны быть сняты с максимальной точностью
Стропильная система (Лари Хон)
После того, как шаблон приготовлен, по нему надо собрать две пары стропил, которые будут монтироваться по краям. При необходимости ноги наращиваются. Состыковывать их можно вполдерева толстыми болтами или шпильками, что безопасней, или при помощи двух гвоздей, вбитых под разным углом. Между двумя ногами одного стропила надо установить поперечину. После делаются запилы в стропильных ногах в местах примыкания к мауэрлату.
Крепление стропил к мауэрлату
Так же можно изготовить так называемые фермы на гвоздевых пластинах, которые позволят обойтись без центральной стены, но как и всегда все требует расчетов.
Чертеж стропильной фермы
Следующий шаг – подъем стропил на крышу и их фиксация на мауэрлатах (балках), как показано на картинке.
Когда две пары боковых стропил установлены, между ними надо натянуть веревку. Она служит маяком, по которому проверяется уровень. Далее между стропилами измеряется расстояние и делится на 60 или 80, в зависимости от шага, с которым будет вестись монтаж.
После проведения расчетов на земле собирается нужное количество стропил. Затем они поднимаются наверх, и устанавливаются с выбранным шагом по всему периметру. Между стропильными фермами прибивается по две доски для фиксации.
После сборки каркаса дома следует покрыть крышу, либо соорудить временную кровлю из тента или банеров.
Готовый силовой каркас дома с крышей
На этом каркас Вашего дома готов. Силовой каркас дома в 100кв. м. под силу собрать одному человеку (не рекомендуется) за летней период работая по выходным и вечерам. А весь дом можно построить и за меньший срок имея пару помощников.
Каркасная постройка на сваях
Если не учитывать габаритные размеры и параметры нагрузки, остается лишь один тип классификации винтовых опор, а именно по типу наконечника.
- Со сварным наконечником.
- С цельным литым наконечником.
Первый вид – это экономичное решение. Наконечник присоединяется к основному стержню сварным швом. Недостаток данных решений в том, что они имеют в своей конструкции лишь одну буровую лопасть, а значит они менее устойчивы, чем цельнометаллические опоры.
На заметку
Сваи с литым наконечником более прочные и в меньшей степени подвергаются образованию ржавчины. Цельнолитые сваи выпускаются из марок СТ-25 и СТ-35 – высококачественных углеродистых сталей.
Базовая глубина залегания опор в почву – 1,5-1,8 метра. При таких значениях минимальный вес, который должна выдерживать одна свая – 1 тонна
Перед тем, как строить каркасный дом на сваях своими руками, необходимо в расчетах учесть количество свай, при этом нужно брать во внимание не только габаритные размеры, но и примерный вес будущего сооружения
Каркасные дома на сваях бывают разной конструкции на фото. Обязательно надо учесть специфичные факторы вроде предполагаемой снеговой нагрузки на крышу, характеристик почвы в точках ввинчивания свай.
Каркасник с панорамными окнами.
Расстояние между опорами
При строительстве важно соблюдать расстояние между сваями для каркасного дома, обозначенное в проекте. Равномерное распределение опор по периметру будет технологическим решением, так как различные части дома несут разную нагрузку на фундамент
Например: часть дома, в которой располагается печь значительно тяжелее, нежели пространство с кладовой или хозяйственными помещениями.
Постройка с эркером.
Практика возведения позволила подсчитать усредненное количество свай для каркасных домов различной площади:
- для домов 6х6 метров – 9 свай;
- для домой 8х8 метров – от 12 до 16 свай;
- для домов 10х10 метров – минимум 23-25 свай.
Обвязка опор
После погружения свай в землю необходимо соединить их верхние площадки между собой – провести так называемую обвязку. Обвязка позволит сформировать ростверк фундамента и в последствии смонтировать пирог пола каркасного дома на сваях. Обвязку можно провести с помощью металлических балок, деревянного бруса, двутавра – синтетического перфорированного материала.
Обвязка брусом на свайно-винтовом фундаменте.
Каркасный дом на сваях, видео демонстрирует основные моменты, которые надо учитывать при выполнении обвязки свай с помощью бруса.
Основным способом является обвязки свай с помощью бруса. Обвязочный брус пропитывают специальным составом, который увеличивает срок служба бруса в несколько раз. Брус укладывается на оголовки свай строго по центру. Стыковка обвязочного бруса в углах фундамента производится в лапу и дополнительно скрепляется с помощью скоб.
На заметку
Во втором варианте обвязка свай каркасного дома осуществляется с помощью отрезков профилированной трубы. Причем труба укладывается не на верх свай, а прикрепляется к самому стержню, тем самым выполняя роль распорки. Элементы обвязки крепятся к сваям с помощью анкерных болтов или жестких металлических штырей.
Специфика сборки
Монтаж канализации в каркасном доме мало отличается
от обычных методов. Единственным участком, требующим отдельного подхода,
является промежуток между выходом трубы из перекрытия и входом в грунт. В
летнее время он не требует внимания, но зимой появляется опасность разморозки.
Для исключения опасности трубу необходимо качественно утеплить одним из
теплоизоляторов:
- пенопластовая скорлупа;
- рулонные материалы на основе вспененного полиэтилена.
Не рекомендуется использовать влагопроницаемые или рыхлые материалы — минвату или другие волокнистые виды изоляции. Они впитывают воду и теряют рабочие качества. Необходимо учесть, что утепление не завершается на участке ввода трубы в грунт. Установку теплоизолятора делают по всей длине наружной и подземной части. Это обеспечит нормальную работу системы.
УСТРОЙСТВО ВИНТОВОГО ОСНОВАНИЯ ПОД КАРКАСНЫЙ ДОМ
Основание из винтовых свай можно возвести своими руками без привлечения техники. Все работы выполняют два-три человека в несколько этапов:
Чтобы возвести надежное основание под каркасный дом, необходимо составить проект фундамента. На этом этапе рассчитывается необходимое количество свай, подбирается диаметр изделий и их конструкция. Также определяется расстояние между сваями.
Затем проводят исследование грунта, чтобы определить его состав и глубину промерзания. Для получения более точных результатов проводится пробное вкручивание.
Теперь необходимо подготовить участок. Основное преимущество винтовых свай – возможность использования в любое время года. Поэтому в летнее время участок освобождают от лишней растительности, а в зимний период – счищают снежный слой и обломанные ветки. Кроме этого, отмечают места возможного прохождения трубопроводов и подземного кабеля.
Согласно проекту в местах расположения свай на подготовленном участке расставляют деревянные колышки. Расстояние между ними определяется в зависимости от веса будущей конструкции. Идеальным считается установка свай на расстоянии 2-2,5 метра. Вместо колышков можно использовать сами сваи, завинчивая их на небольшую глубину.
Перед завинчиванием свай в местах их установки делают углубления до 30 см. В образовавшиеся ямки устанавливают сваю. Для удобства на каждом изделии имеется технологическое отверстие, в которое устанавливается рычаг для ввинчивания сваи
При вкручивании сваи в грунт важно контролировать вертикальное положение свай, а также их высоту. Контроль необходимо вести с самого начала, так как в дальнейшем выравнивание становится невозможным
Для проверки вертикали пользуются строительным уровнем.
Во время завинчивания свай необходимо правильно выбрать величину заглубления. Все зависит от уровня промерзания грунта. Наконечник сваи должен располагаться ниже этой точки на 30 см. Лучше всего погружать сваи до плотных слоев грунта. Определить это можно по более трудному завинчиванию сваи.
После завинчивания всех свай основания под каркасный дом необходимо провести горизонтальное выравнивание, так как выдержать одинаковую высоту свай во время их вкручивания практически невозможно. Пользуясь горизонтальным уровнем, сваи обрезают до нужной высоты с помощью болгарки. Минимальная высота свай должна быть 50-60 см.
Теперь необходимо провести бетонирование свай. Это придает им прочность, а также препятствует возникновению коррозии металлических свай изнутри. Заливать бетонный раствор нужно тонкой струйкой, чтобы вытеснить максимальное количество воздуха из трубы. Параллельно можно добавлять раствор с антиморозными свойствами, что предотвратит порыв сваи.
Теплоизоляция первого этажа и пола
В каркасном доме пол первого этажа должен быть тщательно утеплён. Без этого, материалы, из которых он изготовлен, проживут недолго, да и дом потребует дополнительного отопления.
Для утепления полов в каркасном доме на сваяхв качестве утеплителя используют специальные материалы, вроде пенополистирола или минеральной ваты. Второй из этих материалов считается более дешёвым и распространён больше.
Для того чтобы утеплить пол, необходимо обшить балки обвязки. К нижней части лаг крепят рейки, как об этом сказано выше, а на тех — фанеру или ОСБ-плиты. В образовывающееся межпольное пространство укладывают сначала гидроизолирующую мембрану. Крепят её специальными дюбелями. А сверху на плёнку кладут уже изолятор.
Толщина изолирующего материала может быть ниже, чем при теплоизоляции стен. Это связано с тем, что пирог пола не подвергается воздействию ветров и осадков, которые так сильно влияют на наружные перекрытия конструкции.
Важную роль играет пароизоляция пола. Она защищает его от конденсации влаги, которая выходит изнутри помещений. Для неё применяют специальную плёнку, которую укладывают с нахлёстом в 15 см. Стыки необходимо проклеивать строительным клеем.
Разница между конструктивным пирогом пола первого и второго этажей заключается в отсутствии необходимости обустраивать любую форму изоляции, кроме звуковой.
Особенности фундамента на металлических сваях
Выбор фундамента — дело серьёзное, потому что многое зависит от конструктивных особенностей будущего сооружения и грунта на участке. Поэтому перед тем, как остановить свой выбор именно на свайно-винтовом фундаменте, следует тщательно изучить его плюсы и минусы, а также основные принципы монтажа.Отличия свайного основания от плитного или ленточного состоят в следующем:
- каждая его свая передаёт грунту сфокусированную в конкретной точке нагрузку;
-
сваи сделаны из металлических труб, которые гораздо хуже, чем железобетон, сопротивляются изгибу и подвержены воздействию коррозии;
- вворачивание винтовых свай в грунт делает его рыхлым, а не плотным, в отличие от применения забивных свай.
Эти факторы являются определяющими при выборе такого фундамента. Соответственно, качество и срок службы свайно-винтового основания вплотную зависит от грунта. Лучшим грунтом для такого фундамента будет песок с фракциями мелкой гальки, суглинок или аллювий (намывные отложения). Входя в такой грунт, винтовой наконечник трубы проталкивает перед собой постепенно уплотняющийся конус земли, выжимая из него влагу и цементируя его мелкими фракциями глины. В итоге конус обретает прочность как у бетона, и смыкается с конусами остальных свай. Трубу заклинивает намертво, после чего её легче скрутить в штопор, чем вывернуть обратно. Таким образом, крепкое основание выполняется без нулевого цикла. Забивные сваи могут устанавливаться везде, кроме грунтов с непробивными включениями.
Винтовые сваи располагаются в шахматном порядке и обязательно выравниваются по уровню
Преимущества свайно-винтовых фундаментов
- Низкая стоимость. Выгода получается довольно ощутимой — свайный фундамент обходится на 20–40% дешевле всех других.
-
Простота монтажа. Установку свай на большей части типов почв в короткий срок смогут провести три-четыре человека без использования дорогого оборудования.
- Быстрая установка. Понадобится лишь один-два дня, чтобы установить сваи даже на участке со сложным рельефом.
-
Возможность установки на участках с существенным уклоном. Что интересно, на стоимость монтажа это не влияет.
- Отсутствие потерь времени на усадку. Строить можно сразу после ввинчивания свай.
- Лёгкая достройка. Наращивание фундамента или изменение проекта не требует существенных затрат и усилий.
-
Всесезонная установка. Ввинчивать сваи можно в любое время года.
- Отсутствие мусора после строительства. Установка свай не повреждает окружающую среду.
- Возможность установки как в болото и плывуны, так и в вечную мерзлоту.
- Многоразовое использование. При необходимости сваи можно извлечь из грунта и установить в другом месте.
Недостатки винтовых свай
У винтового свайного фундамента имеются не только плюсы, но и минусы, которые надо учитывать:
- Это основание не предназначено для блочных или кирпичных домов (предпочтительны деревянные или сборно-щитовые конструкции). Даже усиленное по прочности, оно все же проигрывает бетону.
- Трудности с обустройством подвальных помещений — их приходится отстраивать отдельно.
-
Сваи сложно вкручиваются рядом с соседними конструкциями, потому что для их установки используются рычаги.
- Сваи фундамента плохо сопротивляются коррозии. Поэтому на качественном антикоррозийном покрытии экономить нельзя, а покупать сваи следует только у добросовестных производителей. Проблемой может также оказаться некачественный металл свай.
- Есть грунты, на которых установить сваи будет очень сложно. Например, если твёрдый грунт находится на большой глубине, сваи придётся наращивать, а это требует дополнительных затрат.
- Ограниченный срок эксплуатации. Во влажных грунтах с отличной от нейтральной кислотностью сваи из металла прослужат не более 60 лет.
- Устройство такого фундамента требует досконального изучения грунта и специализированных расчётов. Проект должен быть индивидуальным.
Минусы такого фундамента будут малозначительными по сравнению с его плюсами, если строится:
- временный дом из лёгких материалов для проживания на время капитального строительства, к примеру, особняка;
- баня из дерева. Удалённость пола от земли обеспечивает приятный пар;
- хозпостройки, беседки, сараи, навесы, веранды, заборы;
- ворота распашного типа.
Технологический процесс установки фундамента на сваях
Перед тем как приступить к монтажу самого фундамента, требуется проект дома на сваях
При проектировании следует учесть количество и расположение свай, это зависит от нагрузки, расположение тяжелой бытовой техники и мебели в доме. Расположение коммуникаций.
Изучение состава грунта лучше всего доверить специалистам, профессионалы рекомендуют анализ проводить весной, чтобы достоверно выяснить уровень грунтовых вод.
После того как проект готов и посчитан, сваи куплены
Следует изучить спецификацию, которая прилагается к сваям, в ней указаны все параметры, а также максимальная нагрузка.
Производим разметку участка. Шаг между сваями 2-3 м., допустимая погрешность до 2 см. Сваи устанавливают на всех изгибах здания.
В точках максимальной нагрузки возможно установка нескольких опор, по мере снижения нагрузки возможно увеличение расстояния между опорами. Диаметр свай до 100 мм., используют при строительстве легких конструкций. Сваи с диаметром от 100 мм., используют при строительстве жилых домов.
Монтируем опоры
Установку опор возможно производить тремя способами:
- редукторный,
- механический и
- ручной.
Механический способ — самый быстрый и обеспечивает строгую вертикаль, но затратный.
Редукторный способ, тоже требует специального приспособления, также дорого.
А своими руками придется попотеть и набить руку. Свая используется один раз. Каждая свая может углубляться на различную глубину, это зависит от грунта.
Начинают установку опор с углов фундамента. При длине сваи 2-2.5 м, ее устанавливают вместо монтажа, в специальное технологическое отверстие вставляют металлический прут, и начинают завинчивать, до заданного уровня, в процессе постоянно контролирую вертикаль, с помощью отвеса и строительного уровня.
При длине сваи 2-4 м, для завинчивания используют рычаги длинной 3 м. Как было выше сказано, для возведения винтового свайного фундамента своими руками потребуется 3-4 человека. Допустимый угол отклонения по вертикали до 2 градусов.
После того, как последняя свая погружена, производят обрезку под один уровень. Для этого лучше использовать дальномер или водяной уровень. Для обрезки используют болгарку.
После того, как все обрезали, требуется полости свай забетонировать. Это делается для того чтобы вытеснить воздух и предотвратить процесс коррозии. Раствор можно заказать готовый или приготовить самостоятельно в бетономешалке или корыте, используя цементно-песчаную смесь.
Когда бетон высохнет, навариваем оголовки
Оголовки – это специальные металлические площадки, предназначенные для фиксирования обвязки из бруса или швеллера.
Обязательно зачищаем все швы и обрабатываем все металлические элементы находящиеся выше уровня земли, специальной антикоррозийной мастикой.
Собираем ростверк
Ростверк – это решетка.
Это основание, на котором возводится строение, выполняется из балок, швеллеров, плит соединенных с оголовками свайного фундамента.
Для тяжелых построек с большой нагрузкой, надо применять швеллеры или плиты, что ведет к удорожанию.
Для легких конструкций достаточно бруса.
Все, фундамент готов, можно приступать к постройке дома.
При желании цоколь дома на сваях, можно отделать декоративным сайдингом, деревом.
Главное — оставить зазор между отмосткой дома и сайдингом.
Как сделать облицовку?
Монтаж деревянного каркаса-обрешетки выполняется по технологии:
- Подготовка. Поверхности фасада очищают от загрязнений и устраняют предметы, способные помешать монтажу.
- Нанесение разметки. Расстояние между панелями зависит от их веса, размера, ветровой нагрузки и других параметров.
- Подготовка каркаса. Компоненты из древесин обрабатываются защитными средствами. Проверяется их размер, так как они должны быть одинаковыми. Не рекомендовано стыковать детали для достижения нужного размера.
- Монтаж каркаса. Устанавливаются кронштейны, а на них накладываются рейки и закрепляются саморезами. Конструкция выравнивается с помощью строительного уровня. Устанавливаются углы J-профильными элементами.
Технология монтажа кладки из кирпича или блоков вокруг цоколя фундамента деревянного дома реализуется в несколько этапов:
- Подготовка. Рабочий участок очищается от загрязнений и мусора. Проводятся замеры, подготавливаются материалы и создается разметка.
- Создание отмостки. Для цоколя свайно-винтового фундамента нужно обустроить бетонную или асфальтовую полосу по периметру здания для защиты от проникновения влаги внутрь помещения.
- Устройство изоляционных материалов. Устанавливается тепло- и гидроизоляция. Вертикальное расположение материалов уместно при внешней изоляции. Для фундамента на сваях обязательной является горизонтальная изоляция, позволяющая уменьшить глубину промерзания вдоль стен.
- Монтаж кирпича или блоков. Предварительно выставляются углы для создания ровной конструкции. Сваи обвязывают металлическим профилем. Для монтажа готовят бетонно-песчаный раствор. Для повышения надежности можно вбить металлические штыри, которые вынимаются по окончанию работ.
Установка цокольного металлического профиля выполняется по технологии:
- Разметка. Производится строительным или лазерным уровнем и веревкой. Отмечаются места для сверления отверстий.
- Подготовка отверстий. Шаг их создания составляет от 300 до 700 мм в зависимости от характеристик подвесной системы.
- Обрезка профилей. Для создания угловых стыков нужно обрезать торцы крайних профилей под углом в 90о.
- Монтаж. Устанавливают конструкцию с угла, прикладывая элементы поочередно. Профиль монтируется с помощью дюбелей. Профили крепятся между собой планками.
По окончанию установки каркаса-обрешетки или металлического профиля осуществляется подготовка и устройство отделочного материала.
